DA 911 GS - Davlumbaz Dominox - Ücretsiz kullanım kılavuzu

Ürün Tipi	Davlumbaz
Marka	Dominox
Model	DA 911 GS
Genişlik	Yaklaşık 90 cm
Montaj Tipi	Teleskobik bacalı duvara montaj
Hava Tahliye Seçenekleri	Kanallı veya devridaim (aktif karbon filtre ile)
Hız Sayısı	3
Aydınlatma	1 x 20 W halojen lamba (değiştirilebilir)
Kumanda	Mekanik butonlar (Açma/Kapama, Hız 1-3, Işık)
Ocak ile Arasındaki Minimum Güvenlik Mesafesi	650 mm
Hava Çıkış Çapı	150 mm (redüktör flanş ile 120 mm)
Yağ Filtreleri	Metal kendinden destekli, yıkanabilir (her 2 ayda bir)
Karbon Filtre	Değiştirilebilir (her 4 ayda bir, devridaim modu için)
Elektrik Bağlantısı	220-240 V, iki kutuplu anahtar ile (temas aralığı >= 3 mm)
Güvenlik Özellikleri	Sınıf I topraklama; flambé ile kullanılmaz; çocuk gözetimi
Bakım	Nemli bez ve nötr deterjan ile temizleyin; temizlemeden önce kapatın
Dahil Aksesuarlar	Teleskobik baca, redüktör flanş, montaj braketleri, vidalar, duvar dübelleri
Dokümantasyon	Kullanım kılavuzu dahildir

Sık sorulan sorular - DA 911 GS Dominox

Ocak ile davlumbaz arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi, ocak yüzeyinden davlumbaza 650 mm'dir.

Davlumbazı kanalsız kullanabilir miyim?

Evet, davlumbaz aktif karbon filtre ile (ayrı satılır veya dahildir) devridaim modunda kullanılabilir.

Yağ filtrelerini ne sıklıkla temizlemeliyim?

Metal yağ filtrelerini her 2 ayda bir temizleyin. Yoğun kullanımda daha sık temizleyin. Bulaşık makinesinde yıkanabilir.

Karbon filtreyi nasıl değiştiririm?

Yağ filtrelerini çıkarın, eski karbon filtreyi çözün ve yenisini takın. Her 4 ayda bir veya yoğun kullanımda daha sık değiştirin. Karbon filtre yıkanamaz.

Davlumbaz hangi tip ampul kullanır?

20 W halojen ampul kullanır. Değiştirmek için, takılı kapağı çıkarın ve lambayı yuvasından nazikçe çekin.

Davlumbazı kendim monte edebilir miyim?

Montaj elektrik ve mekanik beceri gerektirir. Kılavuzu dikkatlice izleyin. Davlumbaz, en az 3 mm temas aralığına sahip iki kutuplu bir anahtara bağlanmalıdır. Sınıf I cihazlar için uygun topraklama sağlayın.

Hava çıkışının çapı nedir?

Standart çıkış 150 mm'dir. 120 mm kanal için bir redüktör flanş (ø 150-120 mm) dahildir.

Davlumbaz gazlı ocak üzerinde kullanıma uygun mudur?

Evet, ancak 650 mm minimum mesafeyi koruyun ve yanma gazlarının geri akışını önlemek için yeterli oda havalandırması sağlayın.

Hızı nasıl ayarlarım?

Kontrol paneli düğmelerini kullanın: T2 (hız 1), T3 (hız 2), T4 (hız 3). Motoru kapatmak için T1'e basın.

Davlumbaz çalışmıyorsa ne yapmalıyım?

Öncelikle güç kaynağını ve fişin takılı olduğunu kontrol edin. Yağ filtrelerinin temiz olduğundan ve kullanılıyorsa karbon filtrenin doymadığından emin olun. Sorun devam ederse, kılavuza başvurun veya teknik desteğe başvurun.

KULLANIM KILAVUZU DA 911 GS Dominox

Kullanım ve montaj talimatları

Davlumbaz

DA 611 GS

DA 911 GS

İÇİNDEKİLER

TR

⚠️ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz, mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan kaçının, yangın riski.
• Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitilmedikleri sürece; fiziksel, duyusal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılamaz.
• Çocukların, aletle oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (Yangın riski).
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına bırakılması gerektiğine işaret eder. Bu ürünü gerektiği gibi imha etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

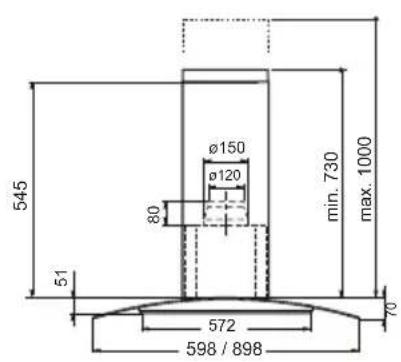

Boyutlar

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Şunlardan oluşan davlumbaz gövdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan oluşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flanşı ø 150-120 mm
14.1	2	Hava Çıkışı Uzatma Rakoru
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketi
11	6	Dübeller
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kılavuzu

Duvarın Delinmesi ve Braketlerin Sabitlenmesi

Duvara şunları çiziniz:

• Tavana veya üst sınıra kadar uzanan dikey bir çizgi: Davlumbazın monte edileceği yerin tam merkezinden geçmelidir.
• Tezgâh (setüstü ocak) yüzeyinden 650 mm mesafeden geçen yatay bir çizgi.
• Gösterildiği gibi braketi 7.2.1'i tavandan 1-2 mesafeye dayayınız ve bunun merkezini (çentik) dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi braketi 7.2.1'i ilk braketin altına ve bundan X mesafeye dayayınız (X = Üst bacağın boyu) ve bunun merkezini (çentik) dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi dikey referans çizgisinden 116 mm mesafeye, yatay referans çizgisinin de 310 mm üzerine gelecek şekilde bir referans deliği işaretleyiniz.
• Bu işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen yerlere 8 mm çapında delikler açınız. Dübelleri (11) deliklere yerleştiriniz.
• Cihaz donanımında verilen vidaları 12a (4,2 x 44,4) kullanarak alt braketi 7.2.1 sabitleyiniz.
• Üst braket 7.2.1 ile rakor destek braketini 7.3 cihaz donanımında verilen 2 adet vidayı 12a (4,2 x 44,4) kullanarak birlikte sabitleyiniz.
• Davlumbaz gövdesinin sabitlenmesi için, açılan deliklere donanımdaki 2 adet vidayı 12a (4,2 x 44,4) takıp, sıkınız ve vidanın kafası ile duvar arasında 5-6 mm'lik bir mesafe bırakınız.

Davlumbaz Gövdesi Montajı

• Davlumbaz Gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız. • Davlumbaz Gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

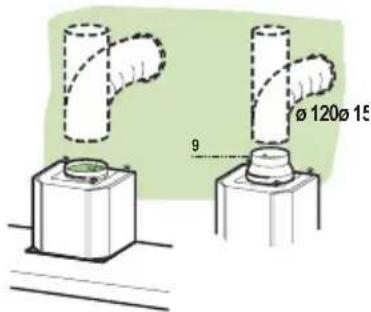

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• φ 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRE VERSİYONUNDA BAĞLANTILAR

• Rakor Uzantılarını 14.1 diğer rakora takınız 15.
• Soketi 15 destek mesnedine 7.3 yerleştirin ve bir vida ile sabitleyin.
• Rakor uzantıları çıkışının 14.1 hem dikey hem yatay planda baca ağızlarına denk gelmesine dikkat ediniz.
• Rakoru 15 montörün seçeceği sert ya da esnek 150 mm çapında bir boru ile davlumbaz gövdesi çıkışına bağlayınız.
• Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

- Davlumbazı şebeke cereyanına bağlarken, kontaklar arası açıklığı en az 3 mm olan çift kutuplu bir elektrik anahtarı kullanınız.

- Yağ tutucu filtreleri çıkarınız (bkz. "Bakım" bölümü) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

- İki yan kenarı hafifçe açınız, bunları braketlerin arkasına geçiriniz (bkz. 7.2.1) ve tam dayanana kadar tekrar kapatınız.

- Cihaz donanımında verilen 4 adet vidayla (12c, 2,9 x 9,5) yan taraflarından braketlere sabitleyiniz.

- Rakor uzantılarının çıkışının baca ağızlarına denk gelmesine dikkat ediniz.

Alt baca

- Bacanın iki yan kenarını hafifçe açınız, üst baca ile duvar arasına geçirip tam dayanana kadar kapatınız.

- Cihaz donanımında verilen 2 adet vidayla (12c, 2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

Kumanda tablosu

TUŞ		LED	FONKSİYON
T1	Motor		Motoru durduruyor
T2	Hız	Açık	Birinci hızda motoru çalıştırır
T3	Hız	Açık	İkinci hızda motoru çalıştırır
T4	Hız	Açık	Hafifçe basılınca, üçüncü hızda motoru çalıştırır
L	Işık		Işık tesisatını açıp kapatır.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanımda iki ayda bir, yoğun kullanımda ise daha sık yıkanmaları gerekir.
• Filtreleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir. • Metalik Yağ Filtrelerini çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız. • Metalik Yağ Filtrelerini tekrar monte ediniz.

AMPULLERİN DEĞİŞTİRİLMESİ

20 W halojen ampuller

• Metal cam klipsini halkanın altından destekleyerek ve bir elinizle de tutarak sökünüz.
• Halojen ampulü duyundan çıkarınız.
• Aynı özelliği sahip yenisiyle değiştiriniz ve iki adet fişinin yuvasına iyi oturmasına dikkat ediniz.
• Cam tutucu klipsi bastırarak takınız.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yoketme servisine veya ürünün satıcısına danışınız.
