Tipo di prodotto	Cappa aspirante
Marca	Dominox
Modello	DA 632 T

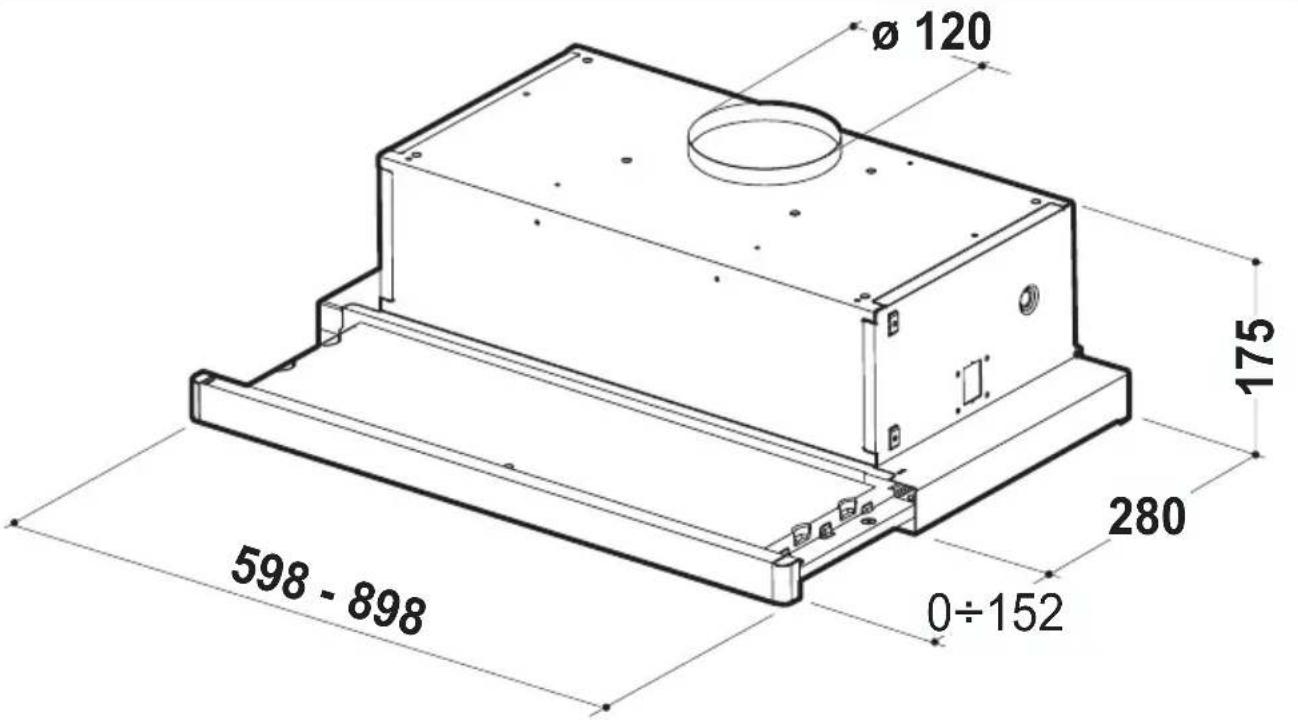

Dimensioni (L x P x A)	598 x 300 x 200 mm
Diametro di uscita aria	120 mm
Distanza minima di sicurezza	650 mm
Alimentazione	220-240 V ~ 50 Hz
Potenza motore	200 W
Illuminazione	2 x 40 W incandescente
Filtri antigrasso	Metallici, lavabili in lavastoviglie
Filtro antiodore	Carbone attivo, sostituibile (versione filtrante)
Livelli di velocità	3
Tipo di installazione	Aspirante o ricircolo (filtrante)
Materiale	Acciaio inossidabile
Comando	Pulsanti per luci, motore, velocità
Peso	5 kg

Domande frequenti - DA 632 T Dominox

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm. Rispettare questa distanza per evitare qualsiasi rischio di incendio.

Come pulire i filtri antigrasso metallici?

I filtri antigrasso metallici possono essere lavati in lavastoviglie o a mano con un detergente neutro. Si consiglia di lavarli ogni 2 mesi circa, o più spesso in caso di uso intensivo.

Quando bisogna sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile e deve essere sostituito ogni 3-4 mesi circa, o più frequentemente in caso di uso intensivo.

Come cambiare le lampadine della cappa?

Spegnere prima l'apparecchio. Rimuovere i filtri antigrasso metallici, svitare le vecchie lampadine e sostituirle con lampadine a incandescenza di massimo 40 W (o equivalente LED compatibile). Rimontare i filtri.

La cappa può funzionare in modalità ricircolo?

Sì, grazie a un filtro a carbone attivo (non fornito in tutte le versioni). In modalità ricircolo, l'aria viene filtrata e reimmessa nella stanza. Assicurarsi che la griglia orientata sia installata correttamente.

Cosa fare se il carrello scorrevole non si apre facilmente?

Durante il primo utilizzo, aprire il carrello scorrevole con energia fino a sentire un clic che indica il fine corsa. Se il problema persiste, verificare che nulla blocchi il meccanismo.

Come installare la cappa con le viti?

Praticare un foro di 4,5 mm nel supporto murale utilizzando la dima fornita, quindi un foro di 125 mm per il passaggio dell'aria. Fissare la cappa con le 4 viti 4,2 x 44,4 (rif. 12a) fornite.

Si può usare la cappa senza condotto di scarico?

Sì, in versione filtrante con un filtro a carbone attivo. Praticare un foro di 125 mm nell'armadio superiore per il ricircolo dell'aria e fissare la griglia orientata (rif. 8).

Come collegare elettricamente la cappa?

La cappa deve essere collegata alla rete tramite un interruttore bipolare con un'apertura dei contatti di almeno 3 mm. Assicurarsi che la tensione corrisponda a quella indicata sulla targhetta all'interno della cappa.

Cosa fare se la cappa non si accende?

Verificare prima che l'apparecchio sia alimentato (interruttore generale acceso). Successivamente, controllare l'illuminazione e il motore separatamente. Se il problema persiste, contattare un professionista.

MANUALE UTENTE DA 632 T Dominox

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI 7 CARATTERISTICHE 8 INSTALLAZIONE 9 USO 11 MANUTENZIONE 12

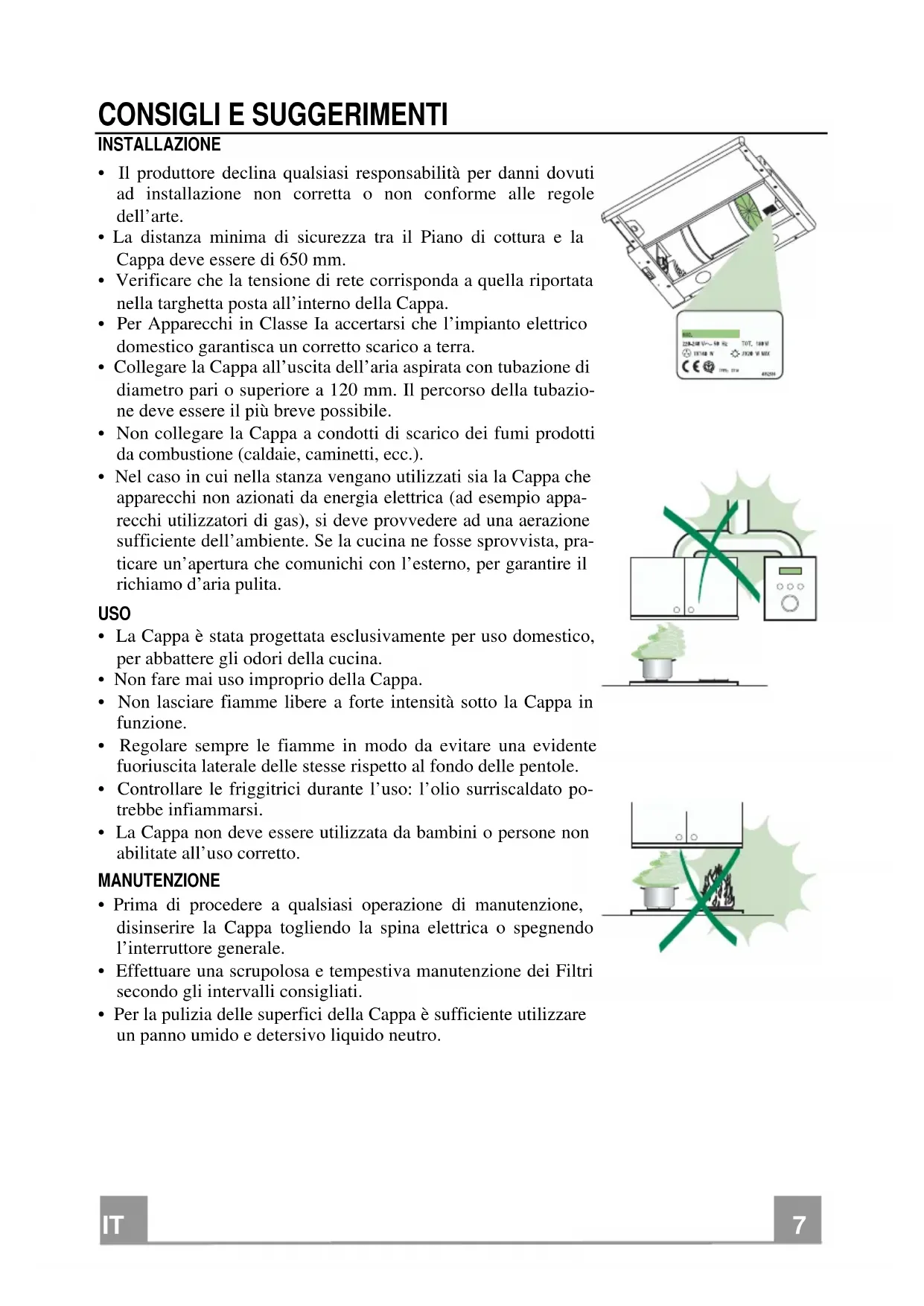

CONSIGLI E SUGGERIMENTI

INSTALLAZIONE

• Il produttore declina ogni responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm.

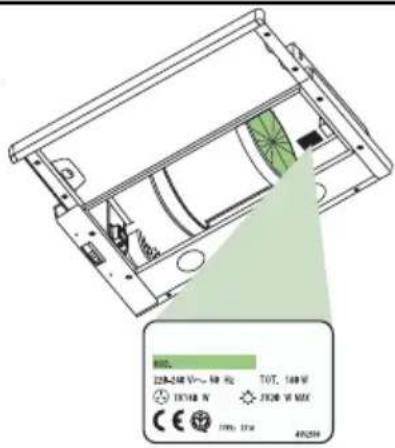

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).

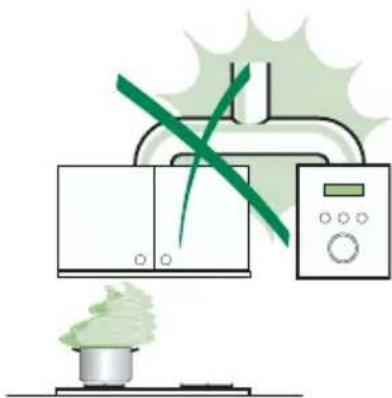

• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Componenti

Rif. Q.tà Componenti di Prodotto

1 1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 8 1 Griglia direzionata Uscita Aria

20 1 Profilo chiusura

Rif. Q.tà Componenti di Installazione

Foratura Piano di supporto e Montaggio Cappa

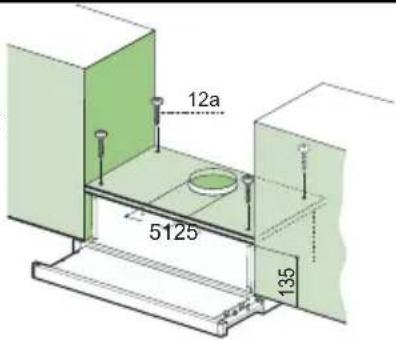

MONTAGGIO CON VITI

• Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
• Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
• Praticare un foro ø 125 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
• Fissare con 4 viti 12a (4,2 x 44,4) in dotazione.

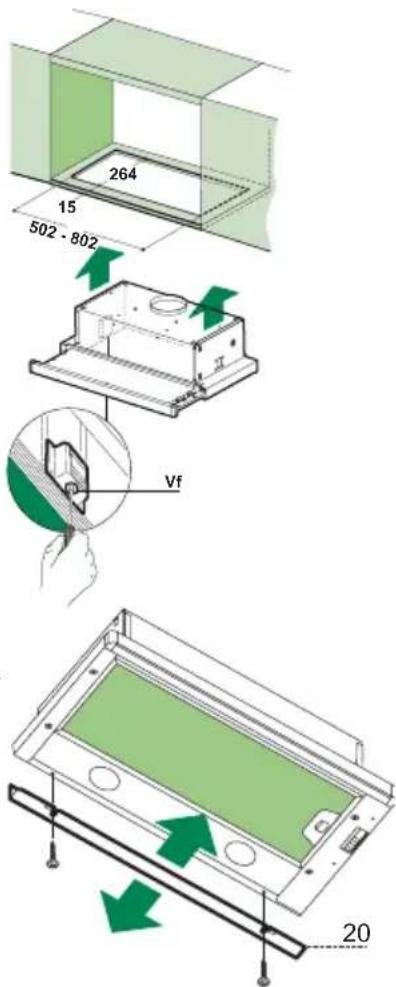

MONTAGGIO CON FISSAGGIO A SCATTO

• La cappa può essere installata direttamente sul piano inferiore dei pensili (650 mm min. dal piano di cottura) con i supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal sotto della cappa.

PROFILO DI CHIUSURA

• Lo spazio tra il bordo della cappa e la parete di fondo va chiuso applicando il profilo 20 in dotazione con le viti sulla predisposta a quello scopo.

Connessioni

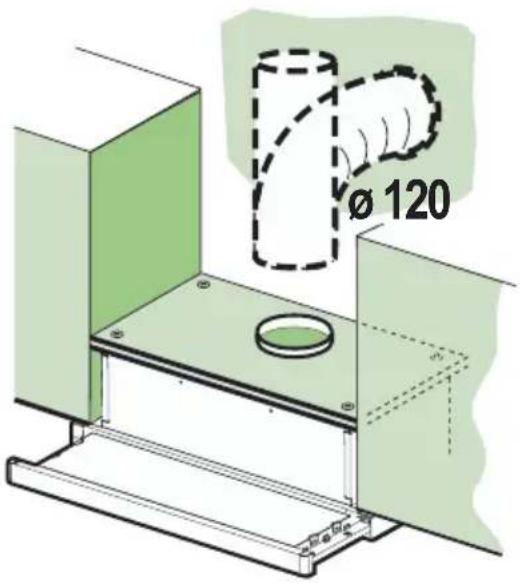

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in versione aspirante collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

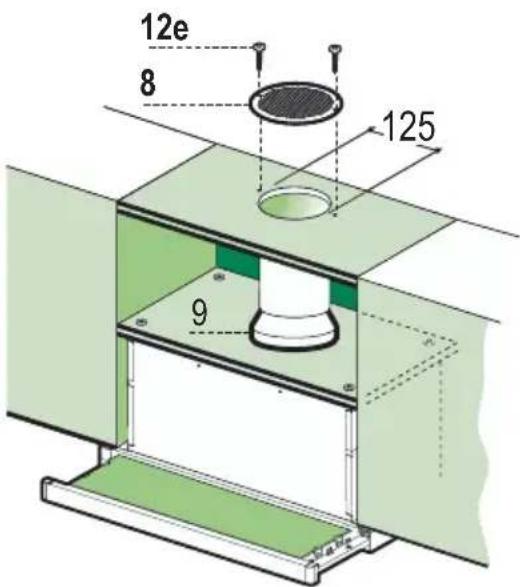

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro di diametro 125 mm sull'eventuale mensola soprastante la cappa.
• Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di diametro 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei filtri antidore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

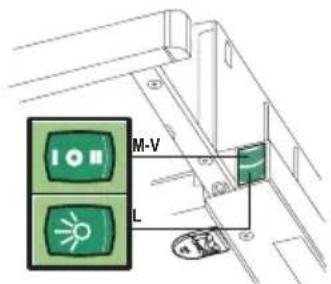

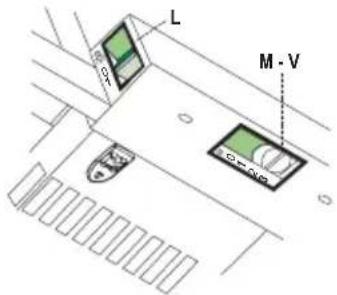

Quadro comandi

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro. 3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore aspirazione. V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

1. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

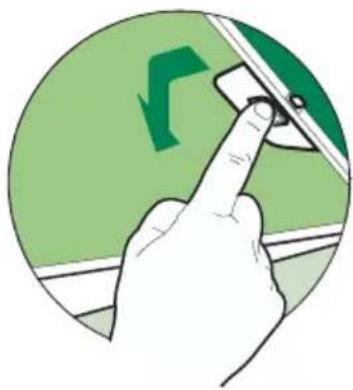

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo, o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli. (Un eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)

SOSTITUZIONE

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo, o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i filtri antigrasso.
• Rimuovere il filtro antidore al carbone attivo saturo, agendo sugli appositi agganci. Rimontare i filtri antigrasso. Richiudere il carrello aspirante.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.
