Ürün Tipi	Davlumbaz
Marka	Dominox
Model	DA 632 T

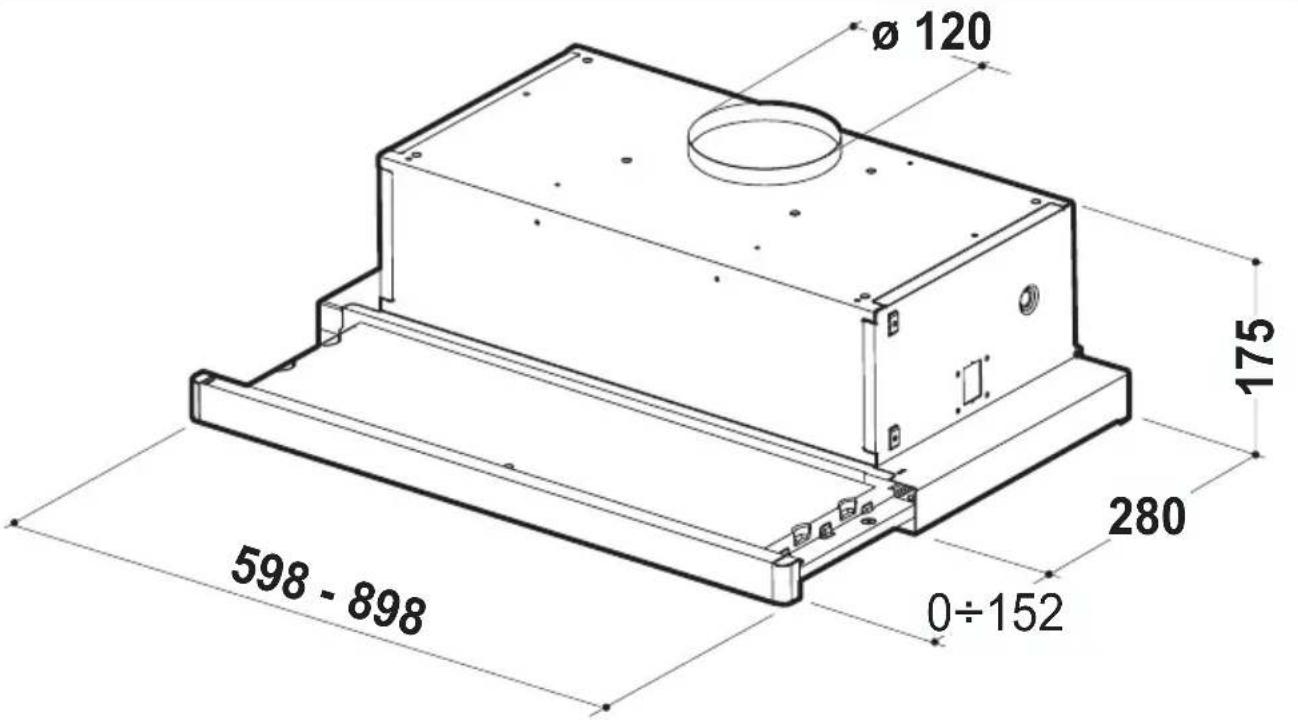

Boyutlar (G x D x Y)	598 x 300 x 200 mm
Hava çıkış çapı	120 mm
Minimum güvenlik mesafesi	650 mm
Besleme	220-240 V ~ 50 Hz
Motor gücü	200 W
Aydınlatma	2 x 40 W akkor lamba
Yağ filtreleri	Metalik, bulaşık makinesinde yıkanabilir
Koku filtresi	Aktif karbon, değiştirilebilir (filtreli versiyon)
Hız seviyeleri	3
Montaj türü	Emişli veya devridaim (filtreli)
Malzeme	Paslanmaz çelik
Kontrol	Işıklar, motor, hız için butonlar
Ağırlık	5 kg

Sık sorulan sorular - DA 632 T Dominox

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm dir. Yangın riskini önlemek için bu mesafeye uyun.

Metal yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde veya elde nötr deterjanla yıkanabilir. Yaklaşık her 2 ayda bir veya yoğun kullanımda daha sık yıkanması önerilir.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve yaklaşık her 3-4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Davlumbazın ampulleri nasıl değiştirilir?

Önce cihazın fişini çekin. Metal yağ filtrelerini çıkarın, eski ampulleri sökün ve maksimum 40 W akkor ampul (veya uyumlu LED eşdeğeri) ile değiştirin. Filtreleri tekrar takın.

Davlumbaz devridaim modunda çalışabilir mi?

Evet, aktif karbon filtre sayesinde (tüm versiyonlarda bulunmaz). Devridaim modunda hava filtrelenir ve odaya geri gönderilir. Yönlendirilmiş ızgaranın doğru takıldığından emin olun.

Kayar kızak kolay açılmazsa ne yapmalı?

İlk kullanımda, kayar kızağı sonuna kadar kuvvetlice açın ve bir tık sesi duyun. Sorun devam ederse, mekanizmayı bloke eden bir şey olmadığından emin olun.

Davlumbaz vidalarla nasıl monte edilir?

Verilen şablonu kullanarak duvar desteğinde 4,5 mm lik bir delik açın, ardından hava geçişi için 125 mm lik bir delik açın. Davlumbazı verilen 4 adet 4,2 x 44,4 vida (ref. 12a) ile sabitleyin.

Davlumbaz egzoz borusu olmadan kullanılabilir mi?

Evet, aktif karbon filtreli filtreli versiyonda. Hava devridaimi için üst dolaba 125 mm'lik bir delik açın ve yönlendirilmiş ızgarayı (ref. 8) sabitleyin.

Davlumbaz elektriksel olarak nasıl bağlanır?

Davlumbaz, en az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar aracılığıyla şebekeye bağlanmalıdır. Gerilimin davlumbazın içindeki etikette belirtilene uygun olduğundan emin olun.

Davlumbaz açılmazsa ne yapmalı?

Önce cihazın güç aldığından emin olun (ana şalter açık). Ardından aydınlatma ve motoru ayrı ayrı kontrol edin. Sorun devam ederse bir profesyonele başvurun.

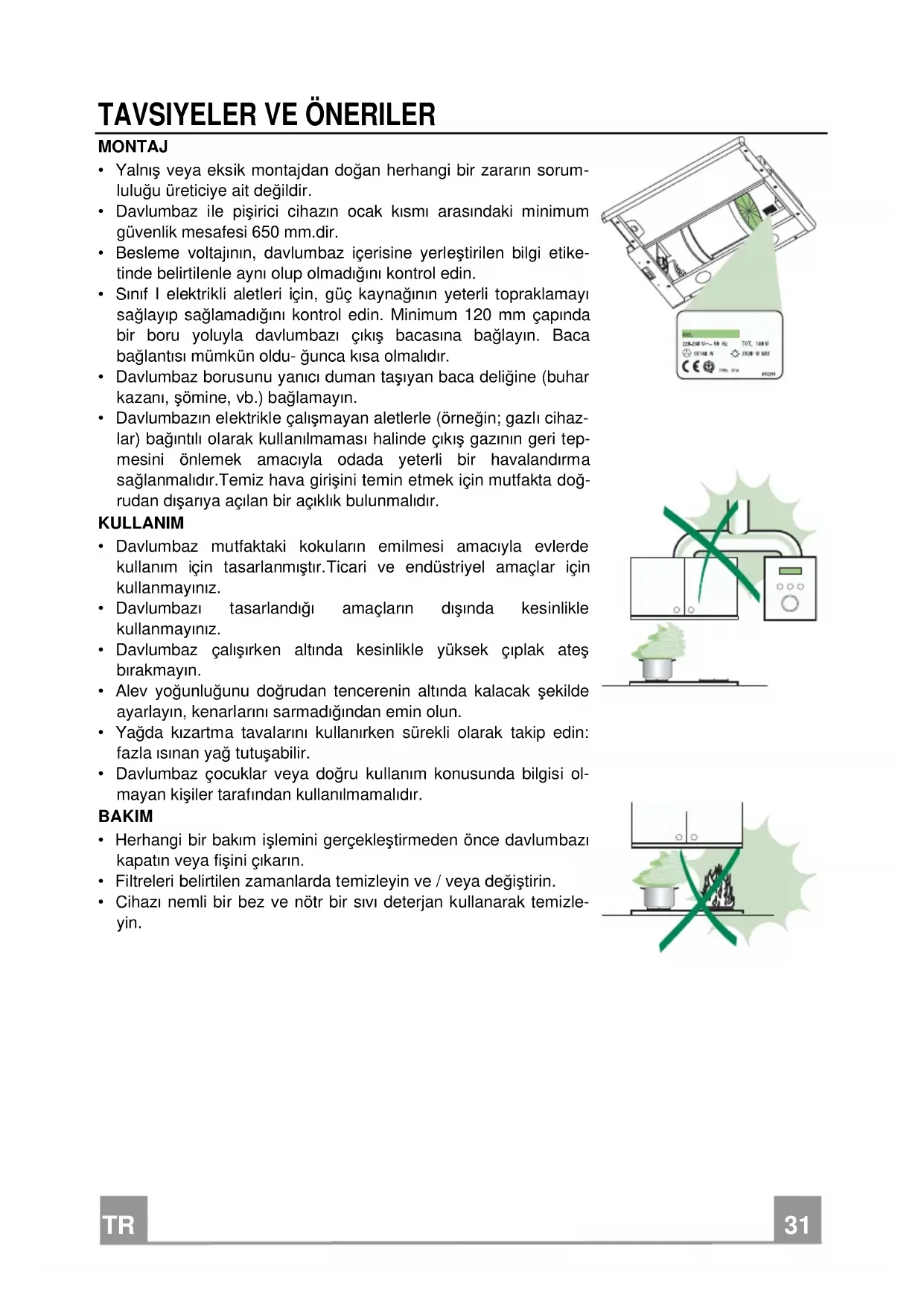

KULLANIM KILAVUZU DA 632 T Dominox

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir.

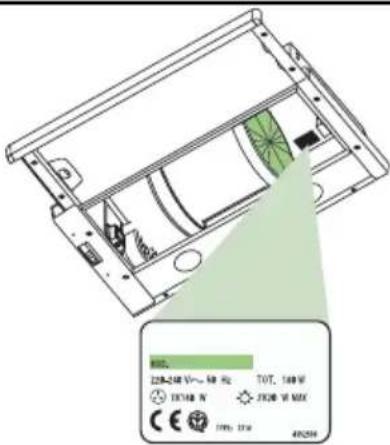

• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.

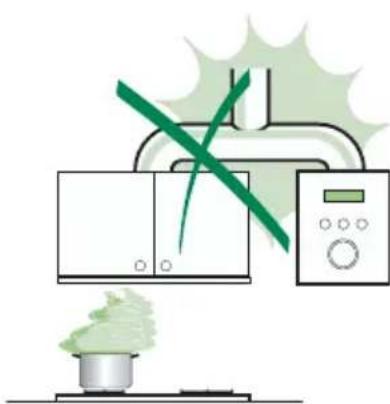

• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağlantılı olarak kullanılması halinde, gazın geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişi temin etmek için mutfakta dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz, mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız. Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Davlumbaz, çocuklar veya yeterli kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

Herhangi bir bakım işlemine başlamadan önce davlumbazı kapatın veya fişini çıkarın. - Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin. - Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

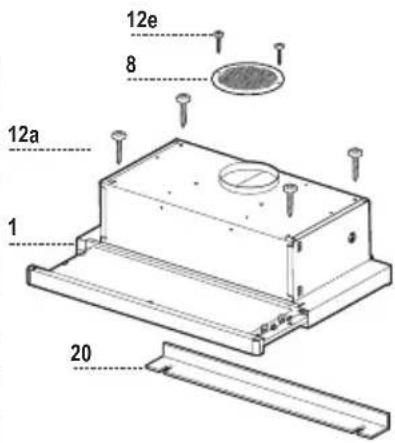

Parçalar

Ref. Adedi Ürünün

1 Davlumbaz gövdesi ile: Kontrol düğmeleri, Lamba, Üfleyici, Filtreler

8 1 Yönlendirmeli Hava Çıkış Izgarası

20 1 Kapatma elemanı

Ref. Adedi Montaj Parçaları

12a 4 Vidalar 4,2 x 44,4

12e 2 Vidalar 2,9 x 9,5

Adedi malzeme

1 Kullanım Kılavuzu

Destek yüzeyinin delinmesi ve davlumbaz montajı

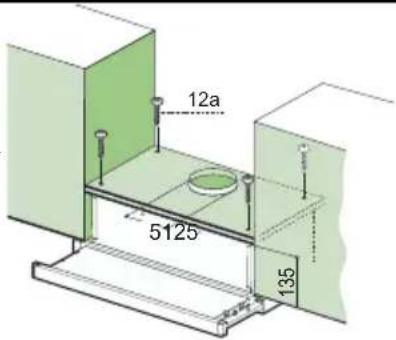

VİDALAR İLE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak suretiyle destekte φ 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak suretiyle destek yüzeyinde φ 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

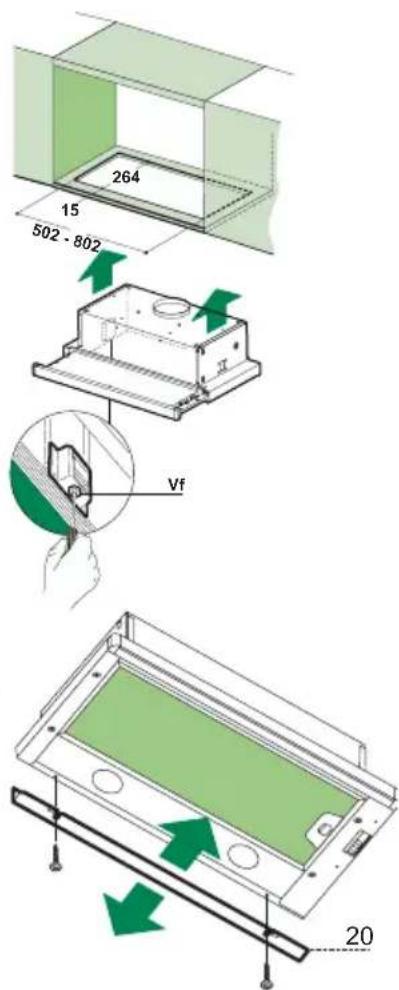

GEÇMELİ TESBİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtasıyla doğrudan desteklerin alt katına (pişirme seviyesinden min. 650 mm) monte edilebilir.
• Desteklerin alt katına, belirtilen şekilde bir delik açın. Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vidaları alttan sıkıştırarak davlumbazı bloke edin.

KAPATMA PROFİLİ

• Davlumbazın kenarı ile arka duvar arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak suretiyle kapatılabilir.

Bağlantılar

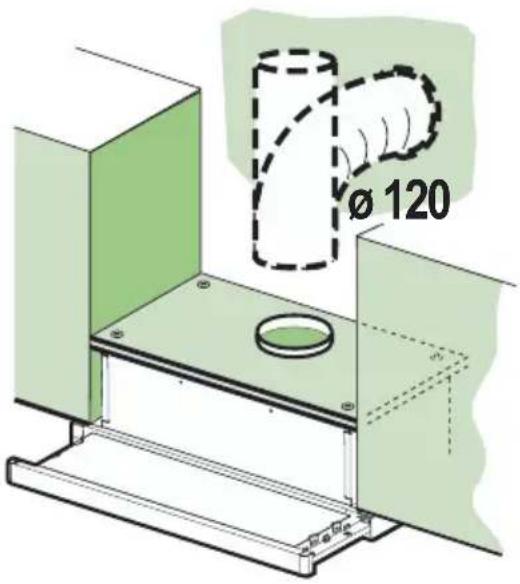

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

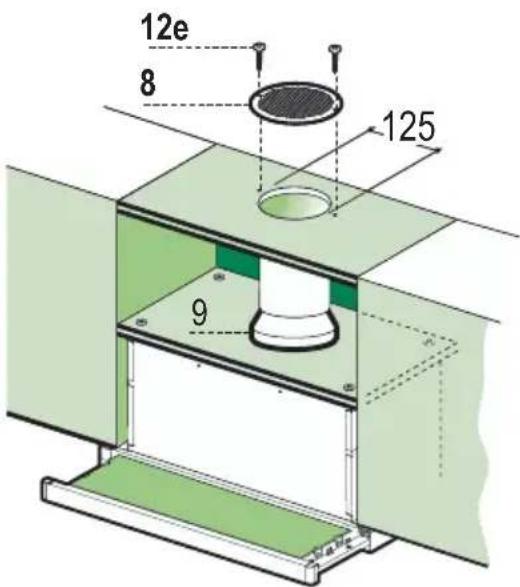

FİLTRELİ MODEL HAVA ÇIKIŞI

• Davlumbazın üzerinde eğer mevcut ise yerleşik bulunan 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine flanşı 120 mm çapında esnek ya da sert bir boru ile bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli 19zgaray 8 donanımdaki 2 adet vida ile 12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı, en az 3 mm kontak açıklığı olan çift kutuplu bir anahtar üzerinden şebeke cereyanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

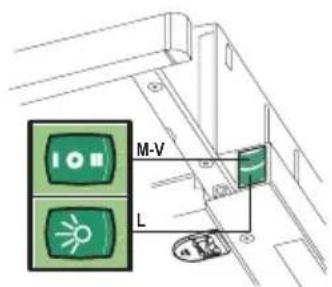

Kumanda tablosu

L Işıklar: Aydınlatma tesisatını açıp kapatır.

M Motor: Hava çekme motorunu açıp kapatır.

V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız. 2 Hava emme gücü ve ses seviyesi arasındaki optimal oranı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız. 3 Uzun sürelerde de maksimum pişirme buharı emisyonlarını gidermeye uygun maksimum hız.

L Işıklar: Aydınlatma tesisatını açıp kapatır. M Motor: Hava çekme motorunu açıp kapatır. V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız. 2. Hava emme gücü ve ses seviyesi arasındaki optimal oranı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

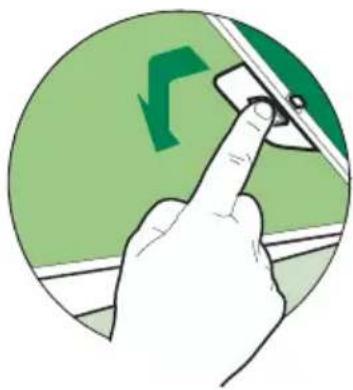

MONTE METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdırlar. Emme arabasını çıkartın.
• Kancalarına bastırarak filtreleri teker teker çıkarın.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.) Kolu dışarıdan görülen tarafa kalacak şekilde yeniden monte edin. Emme arabasını kapatın.

Koku filtreleri (Filtreli Versiyon)

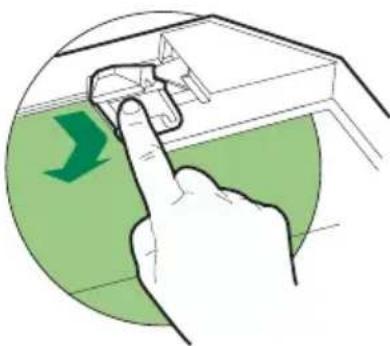

DEĞİŞTİRME

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler. Emme arabasını çıkarın.
• Yağ filtrelerini çıkarın.
• Kancalarından bastırarak koku filtresini aktif karbon kısmından çıkarın.
• Yağ filtresini yerine takın. Emme arabasını kapatın.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

Metalik yağ tutucu filtreleri çıkarınız. - Ampullerin söküp çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terk edilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.
