DA 632 T - Dunstabzugshaube Dominox - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Dominox
Modell	DA 632 T

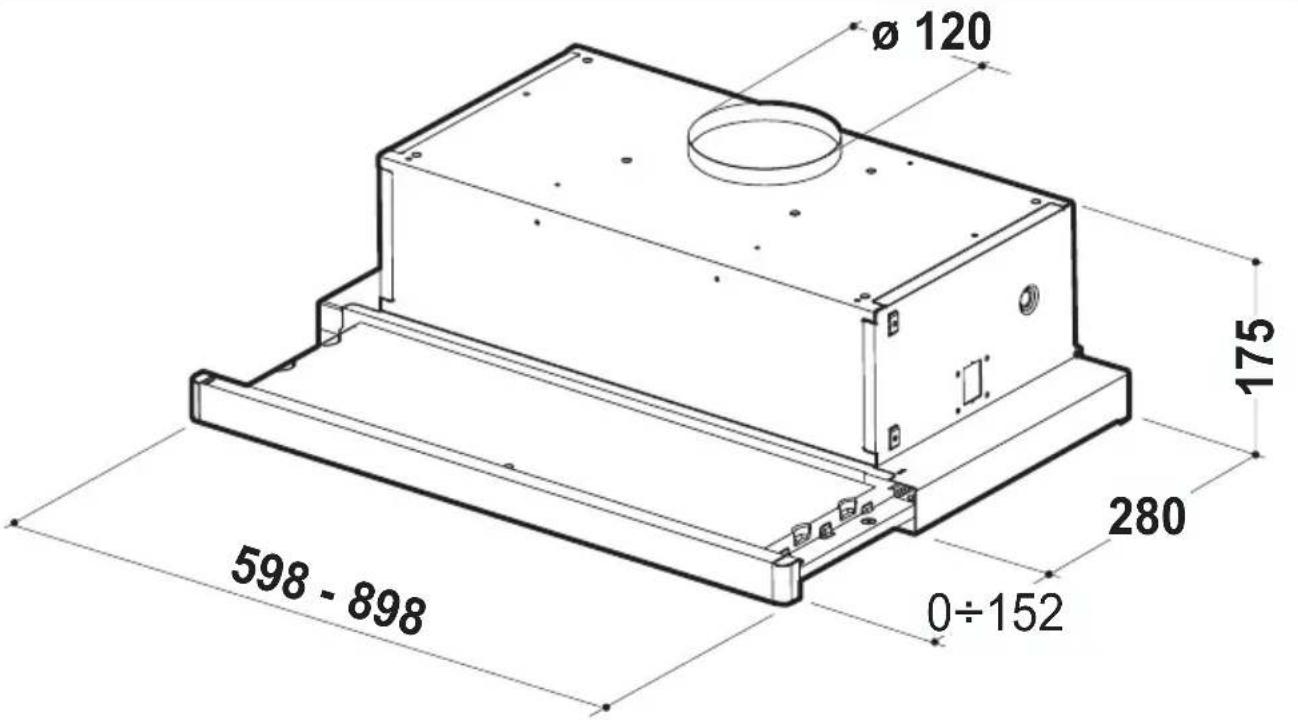

Abmessungen (B x T x H)	598 x 300 x 200 mm
Luftaustrittsdurchmesser	120 mm
Mindestsicherheitsabstand	650 mm
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	200 W
Beleuchtung	2 x 40 W Glühlampe
Fettfilter	Metall, spülmaschinengeeignet
Geruchsfilter	Aktivkohle, austauschbar (Umluftbetrieb)
Geschwindigkeitsstufen	3
Installationstyp	Abluft oder Umluft
Material	Edelstahl
Bedienung	Drucktasten für Licht, Motor, Geschwindigkeit
Gewicht	5 kg

Häufig gestellte Fragen - DA 632 T Dominox

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Halten Sie diesen Abstand ein, um Brandgefahr zu vermeiden.

Wie reinigt man die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel gereinigt werden. Es wird empfohlen, sie etwa alle 2 Monate oder bei intensiver Nutzung häufiger zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss etwa alle 3-4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden.

Wie wechselt man die Glühbirnen der Dunstabzugshaube?

Ziehen Sie zuerst den Netzstecker. Entfernen Sie die Metallfettfilter, schrauben Sie die alten Glühbirnen heraus und ersetzen Sie sie durch Glühbirnen mit maximal 40 W (oder kompatible LED-Äquivalente). Setzen Sie die Filter wieder ein.

Kann die Dunstabzugshaube im Umluftbetrieb arbeiten?

Ja, mit einem Aktivkohlefilter (nicht in allen Versionen enthalten). Im Umluftbetrieb wird die Luft gefiltert und in den Raum zurückgeführt. Stellen Sie sicher, dass das Auslassgitter korrekt installiert ist.

Was tun, wenn der Auszugsschub nicht leicht zu öffnen ist?

Öffnen Sie den Auszugsschub beim ersten Gebrauch kräftig, bis ein Klickgeräusch den Endanschlag anzeigt. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Mechanismus blockiert ist.

Wie installiere ich die Dunstabzugshaube mit Schrauben?

Bohren Sie mit der beiliegenden Schablone ein 4,5 mm Loch in die Wandhalterung und ein 125 mm Loch für den Luftdurchlass. Befestigen Sie die Dunstabzugshaube mit den 4 mitgelieferten Schrauben 4,2 x 44,4 (Ref. 12a).

Kann die Dunstabzugshaube ohne Abluftleitung verwendet werden?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter. Bohren Sie ein 125 mm Loch in den Oberschrank für die Luftrückführung und befestigen Sie das Auslassgitter (Ref. 8).

Wie schließt man die Dunstabzugshaube elektrisch an?

Die Dunstabzugshaube muss über einen zweipoligen Schalter mit einer Kontaktöffnung von mindestens 3 mm an das Stromnetz angeschlossen werden. Stellen Sie sicher, dass die Spannung mit der auf dem Typenschild im Inneren der Dunstabzugshaube übereinstimmt.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob das Gerät mit Strom versorgt wird (Hauptschalter eingeschaltet). Prüfen Sie dann Beleuchtung und Motor getrennt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

BEDIENUNGSANLEITUNG DA 632 T Dominox

Bedienungsanleitung und Einrichtung Dunstabzugshaube

DA 622 T DA 632 T

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE 25 CHARACTERISTIKEN 26 MONTAGE 27 BEDIENUNG 29 WARTUNG 30

Kullanim Kilavuku ICERIKLER

TAVSIYELER VE ONERILER 31 ÖZELLIKLER 32 MONTAJ 33 KULLANIM 35 BAKIM 36

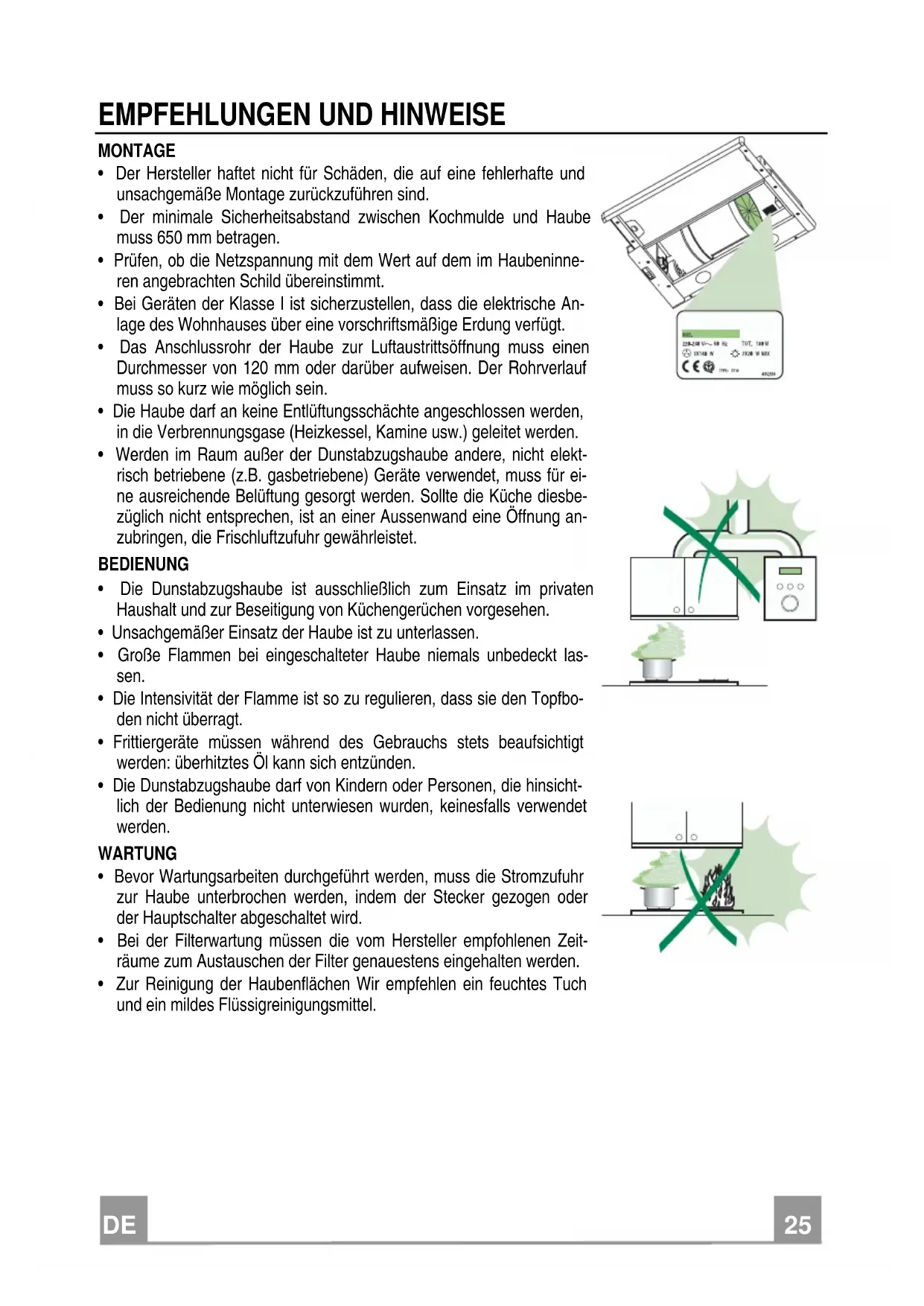

EMPFEHLUNGEN UND HINWEISE

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein. Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

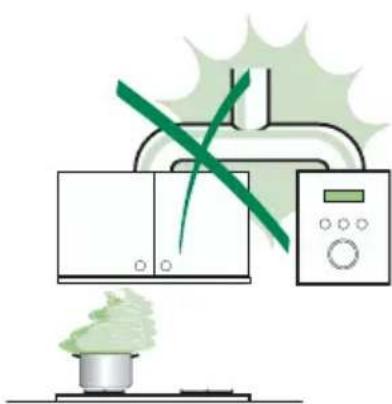

Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen. - Unsachgemäßer Einsatz der Haube ist zu unterlassen. - Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. - Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt. - Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden. - Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Komponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter

8 1 Luftleitgitter Luftaustritt

20 1 Abdeckprofil

Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4 12e 2 Schrauben 2,9 x 9,5

St.	Dokumentation
1	Bedienungsanleitung

MONTAGE

Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

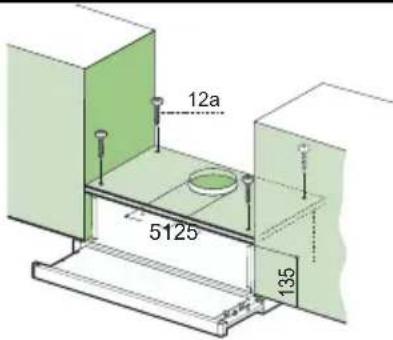

Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden. - Mit Hilfe des beiliegenden Bohrplanes Löcher Ø 4,5 mm in die Trägerplatte bohren. - Mit Hilfe des beiliegenden Bohrplanes ein Loch Ø 125 mm in die Trägerplatte bohren. Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

MONTAGE MIT SCHNAPPVERSCHLUSS

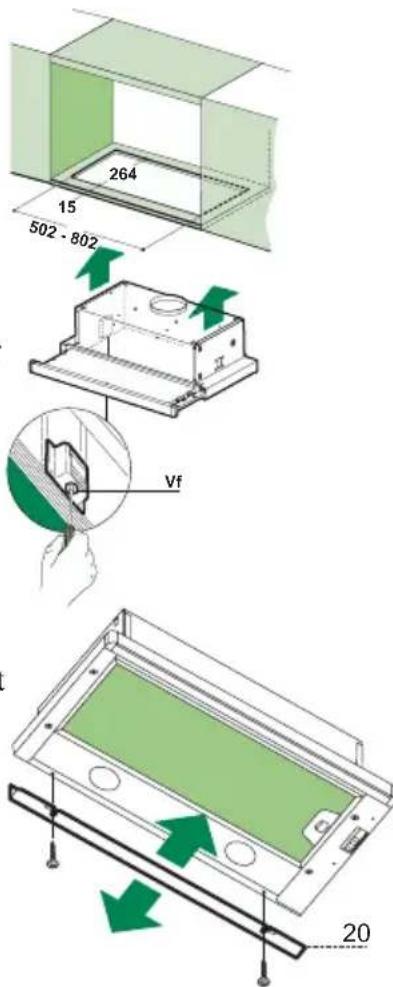

Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden (min. 650 mm von der Kochmulde entfernt). Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen. Die Haube einfahren, bis die seitlichen Schnappverschlüsse einrasten. - Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 120 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

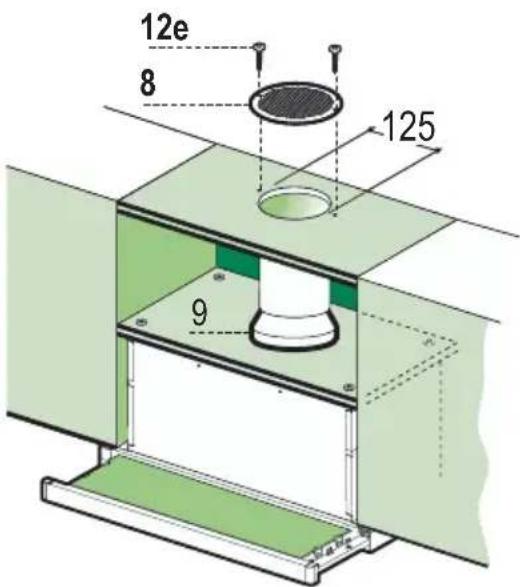

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch Ø 125 mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch Ø 120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

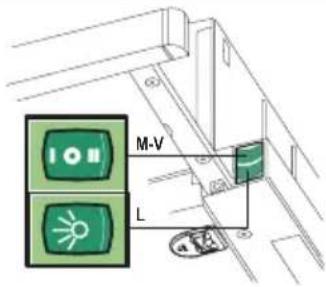

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: Bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.

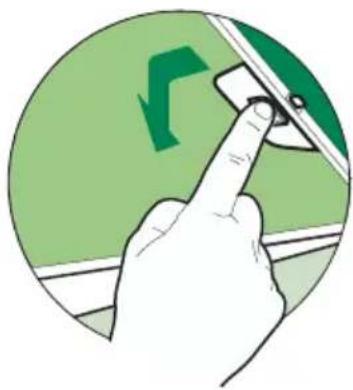

• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, bzw. nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

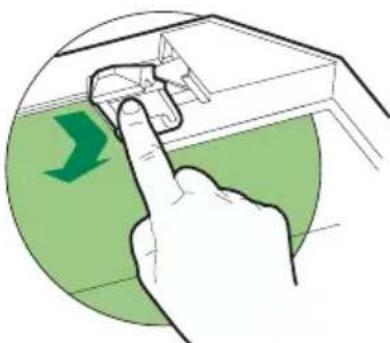

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden. Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen.
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

Beleuchtung

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

MONTAJ

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
