BEDIENUNGSANLEITUNG DA 621 DR Dominox

Hotte de Cuisine Bedienungsanleitung und Einrichtung

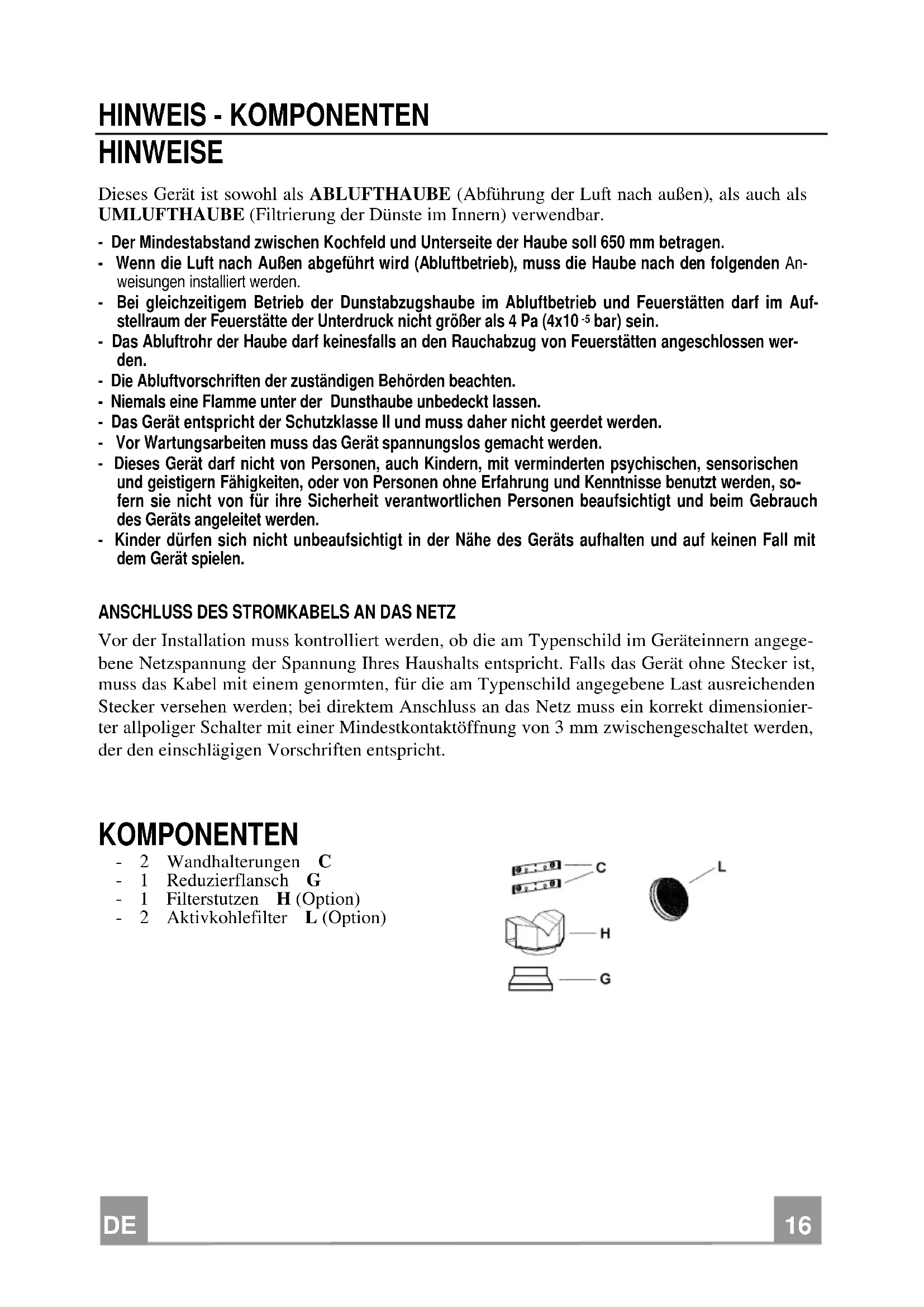

HINWEISE Dieses Gerät ist sowohl als ABLUFTHAUBE (Abführung der Luft nach außen), als auch als UMLUFTHAUBE (Filtrierung der Dünste im Innern) verwendbar. - Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650 mm betragen. - Wenn die Luft nach Außen abgeführt wird (Abluftbetrieb), muss die Haube nach den folgenden An- weisungen installiert werden. - Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Auf- stellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4x10

bar) sein. - Das Abluftrohr der Haube darf keinesfalls an den Rauchabzug von Feuerstätten angeschlossen wer- den. - Die Abluftvorschriften der zuständigen Behörden beachten. - Niemals eine Flamme unter der Dunsthaube unbedeckt lassen. - Das Gerät entspricht der Schutzklasse II und muss daher nicht geerdet werden. - Vor Wartungsarbeiten muss das Gerät spannungslos gemacht werden. - Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, so- fern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. - Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

ANSCHLUSS DES STROMKABELS AN DAS NETZ

Vor der Installation muss kontrolliert werden, ob die am Typenschild im Geräteinnern angege- bene Netzspannung der Spannung Ihres Haushalts entspricht. Falls das Gerät ohne Stecker ist, muss das Kabel mit einem genormten, für die am Typenschild angegebene Last ausreichenden Stecker versehen werden; bei direktem Anschluss an das Netz muss ein korrekt dimensionier- ter allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischengeschaltet werden, der den einschlägigen Vorschriften entspricht.

MONTAGE Die Haube muss mittig über dem Kochfeld installiert werden. Der Mindestabstand zwischen Kochfeld und Unterseite der Haube soll 650 mm betragen. Für die Installation wie folgt vorgehen:

1) 6 Löcher (X1-X2-J) mit 8 mm Durchmesser nach den Maßangaben der Abb.1 ausführen.

2) Die für die jeweilige Montage mitgelieferten Schrauben und Dübel verwenden.

3) Die Wandhalterungen C (Abb. 2) mittels der Bohrungen X1-X2 an der Wand befestigen.

4) Die Haube mittels der externen Bohrlöcher J1 und J2 (Abb. 3) an der Wand befestigen.

5) Montage als ABLUFTHAUBE oder UMLUFTHAUBE:

ABLUFTBETRIEB Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an den Auslass angeschlossen werden. - Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenausgang anbringen. - Das Rohr mit passenden Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. - Eventuell vorhandene Aktivkohlefilter ausbauen.

UMLUFTBETRIEB (OPTION) - Den Filterstutzen H einbauen (Abb. 6). - Den Aktivkohlefilter L (Abb.7) einlegen und durch Drehen im Uhrzeigersinn (um zirka 10°) einrasten lassen. Zum Ausbauen in umgekehrter Reihenfolge vorgehen.

6) Befestigen Sie das obere Kaminteil A (Abb. 8) mit den vier beiliegenden, selbstschneiden-

den Schrauben Ø 2,9 mm an den Halterungen C (Abb.2/Abb.8). Der Abstand zwischen den Bohrlöchern X1 und X2 hängt von der Höhe des oberen Kaminteils H ab.

7) Um das untere Kaminteil B (Abb. 9) anzubringen die beiden Seitenteile leicht auseinan-

derbiegen und dann an der Haube einsetzen (Abb. 9).DE

BEDIENUNG Die Dunsthaube ist, je nach Modellart, mit verschiedenen Schiebeschaltern oder Drucktasten an der Haubenfront ausgestattet, mit denen die Arbeitsflächenbeleuchtung und die Motorge- schwindigkeit geschaltet werden .

Ein Schalter schaltet die Beleuchtung ein. Ein Schalter steuert die drei Gebläsestufen. Eine Kontrolllampe zeigt den Motorbetrieb an.

2) Drucktastenschaltung

Ein Schalter schaltet die Beleuchtung ein Ein Schalter schaltet den Motor ein und aus ( niedrigste Stufe). Ein Schalter schaltet die mittlere Stufe ein. Ein Schalter schaltet die höchste Stufe ein. Die rote Kontrolllampe zeigt an, wenn der Motor eingeschaltet ist.

3) Geschwindigkeitsstufen

1 / niedrig bei Benutzung einer Kochplatte 2 / mittel beim Gebrauch bis zu vier Kochplatten 3 / hoch beim Braten oder bei starkem Kochdunst WARTUNG N.B. Vor sämtlichen Wartungs- und Reparaturarbeiten bzw. vor Auswechseln der Lampen muss die Stromzufuhr zum Gerät unterbrochen werden.

Die Beleuchtung besteht aus zwei Lampen zu 40W. Beim Austausch einer Lampe ist wie folgt vorzugehen (Abb.10): einen der Stifte an der Lampenabdeckungsseite entfernen. Dann das Glas auf die Seite ohne Stift schieben, bis das gegenüberliegende Ende frei liegt und etwas senken. Die Lampen austauschen und die Glasabdeckung in umgekehrter Rei- henfolge wieder montieren.

Je nach Einsatzhäufigkeit müssen die Metallfettfilter in angebrachten Zeitabständen (ma- ximal alle 2 Monate) demontiert und mit warmem Seifenwasser bzw. im Geschirrspüler gereinigt und trocken wieder montiert werden (Aktivkohlefilter dürfen keinesfalls gewa- schen werden, sondern sind alle 2 Monate auszuwechseln).

Zur Außenreinigung der Haube ein mit Alkohol oder zweckentsprechenden, handelsübli- chen Reinigungsmitteln angefeuchtetes Tuch verwenden. Scheuermittel sind zu vermei- den. WICHTIG: Offene Flammen schädigen die Filter; deshalb wird davon abgeraten, Gaskoch- stellen ohne Kochtopf brennen zu lassen. Die Maßnahmen zur Reinigung der Haube bzw. der Filter und das Auswechseln der Filter haben verbindlich gemäß unseren Vorschriften und in regelmäßigen Zeitabständen zu erfolgen, um Brandgefahr zu vermeiden. ACHTUNG: Die Herstellerfirma übernimmt keine Haftung für Schäden, die durch unterlas- sene Wartung des Fettfilters (alle zwei Monate auswaschen), unterlassenes Auswechseln des Aktivkohlefilters und Nichtbeachtung der obengenannten Anleitungen zur Montage und zum Elektronanschluss entstehen.TR
