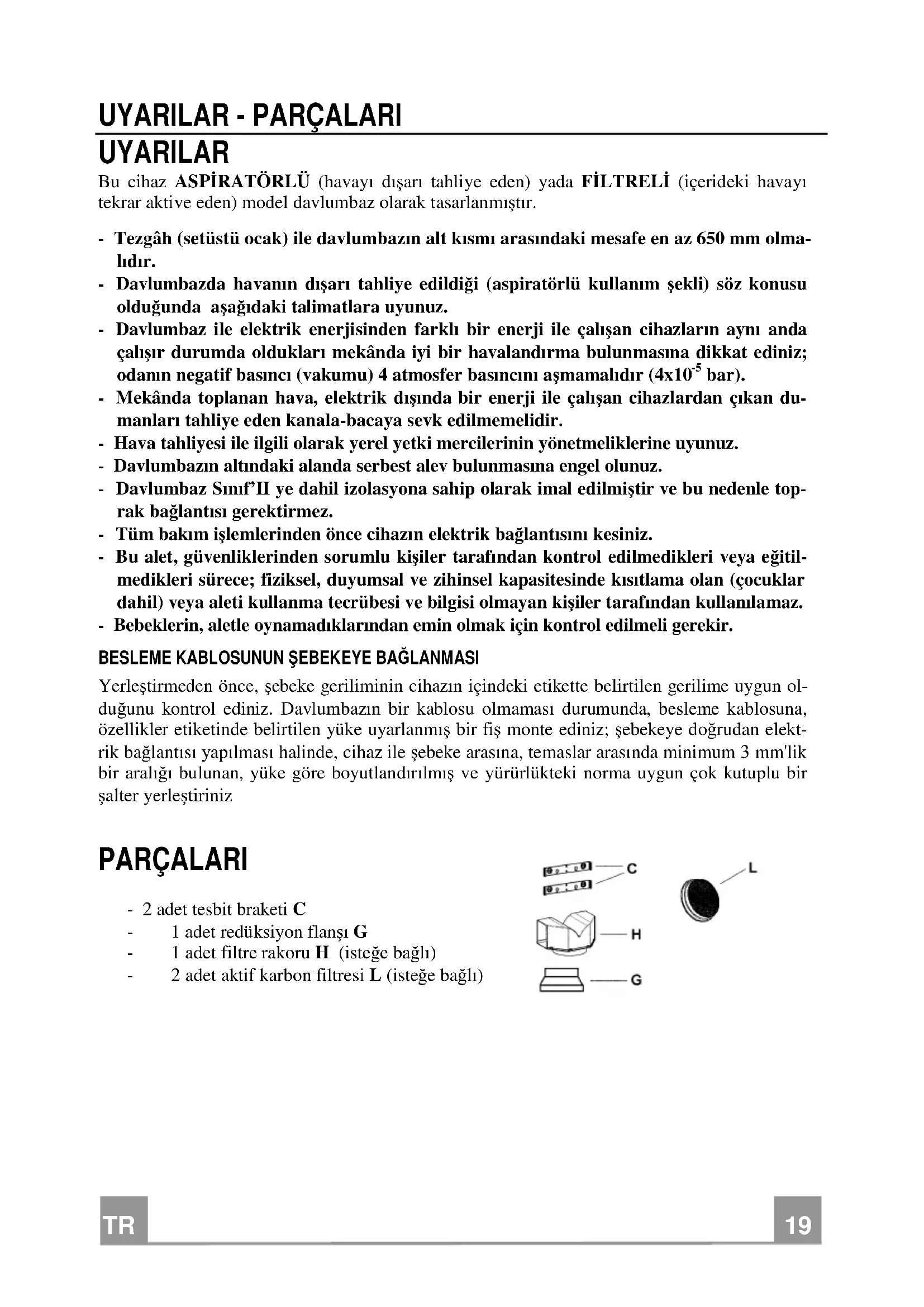

Bu cihaz ASPIRATORLU (havayi disari tahiye eden) yada FILTRELI (icerideki havayi tekrar aktive eden) model davlumbaz olarak tasarlanmistr.

• Tezgah (setiustocak) ile davlumbazin alt kismiarasindaki mesafe en az 650 mm olma-ldir.
• Davlumbazda havanin disari tahliye edildigi (aspiratorelli kullanim sekli) sos konusu oldugunda asagidaki talimatlara uyunuz.
• Davlumbaz ile elektrik energisinden farkli bir ereneri ile calisan cihazlarin aynianda calisir durumda olduklarimekanda iyi bir havalandirma bulunmasma dikkat ediniz; odann negatif basinci (vakumu) 4 atmosfer basincini asmamaldir (4x10^-5bar)
• Mekanda toplanan hava, elektrik disinda bir enerji ile calisan cihazlardan seksan dumanları tahiye eden kanala-bacaya sevk edilmemelidir.
• Hava tahliyesi ile ilgili olarak yerel yetki mercilerinin yonetmeliklerine uyunuz.
• Davlumbazin altindaki alanda serbest alev bulunmasina engel olunuz.
• Davlumbaz Sinf'II ye dahil izolasyona sahipormal imal edilmistir ve bu nedenle toprak baglantisi gerektirmez.
• Tüm baküm ilemlerinden once cihazın elektrik böglantınsı kesiniz.
• Bu alet, guvenliklerinden sorumlu kisiler tarafindan kontral edilmedikleri veya egitilmedisikleri surece; fiziksel, duyumsal ve zihinsel kapasitesinde kisitlama olan (çocuklar dahil) veya aleti kullanma tecrubesi ve bilgisi olmayan kisiler tarafindan kullamlamaz.
• Bebeklerin, aletle oynamadiklarindan emin olmak icin kontrl edilmeli gerekir.

BESLEME KABLOSUNUN ŞEBEKEYE BAGLANMASI

Yerleştirmeden once, sebeke geriliminin cihazın icindeki etikette belirtilen gerilime uygün olduğunu kontrol ediniz. Davlumbazın bir kablosu olmaması durumunda, besleme kablosuna, özellikler etiketinde belirtelen yüke uyarlanmış bir fiş monte ediniz; sebekeyeogrudan elektrrik böglantı yapilması halinde, cihaz ile sebekearası, temaslararasında minimum 3 mm'lik bir aralı bulunan, yüke gore boylendirilmış ve yürüllükteki norma uygün Çok kutuplu bir salter yerleştiniriz

PARÇALARI

• 2 adet tesbit braketi C
  1 adet reduksiyon flans G
  1 adet filtrerakoru H (istege bagl)
• 2 adet aktif karbon filtresi L (istege bagl)

Davlumbaz setustu ocagn tam merkezine monte edilmelidir. Setustu ocak ile davlumbazin altiarasindaki mesafe en az 650~mm olmaldir.

Davlumbazin montaji iciu sekilde hareket ediniz:

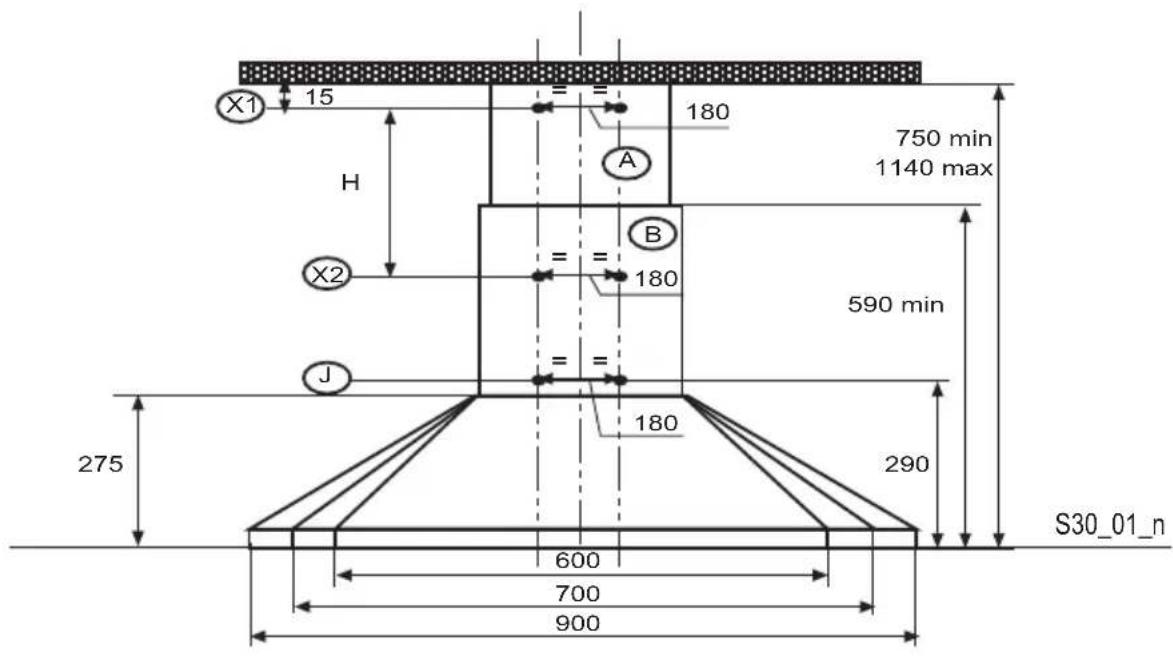

1) Sekil 1'deki ölcülere uyarak 6 adet 8mm capinda delik açıniz (X1-X2-J).
2) Muhtelif parçalarin montajlarinda cihaz donanimindaki vidalari ve dubelleri kullanmiz.

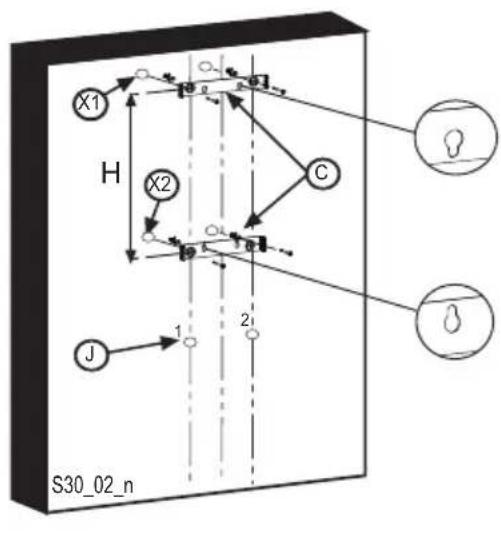

3) Braketleri C (şekil 2) duvardaki delijklere X1-X2 tesbit ediniz.

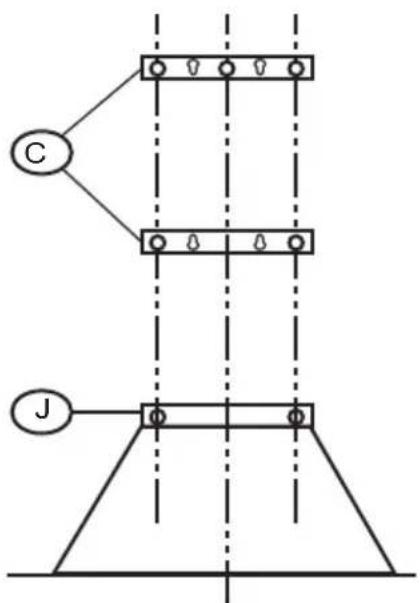

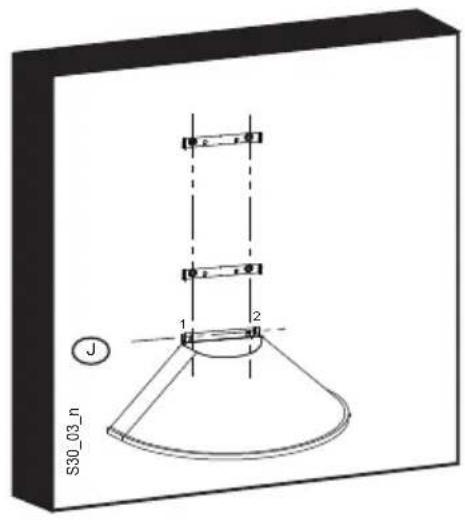

4) Davlumbazi duvardaki diş deliklere J1 ve J2 tesbit ediniz (sekol 3).
5) ASPIRATÖRLU yada FILTRELI modelin montaji:

ASPIRATÖRLU

Aspiratorlui model montajinda Davlumbazi Çıkış borusuna seçimi montöre kalmış sert ya da esnek 150 veya 120 mm capinda bir boru ile baglayınüz.

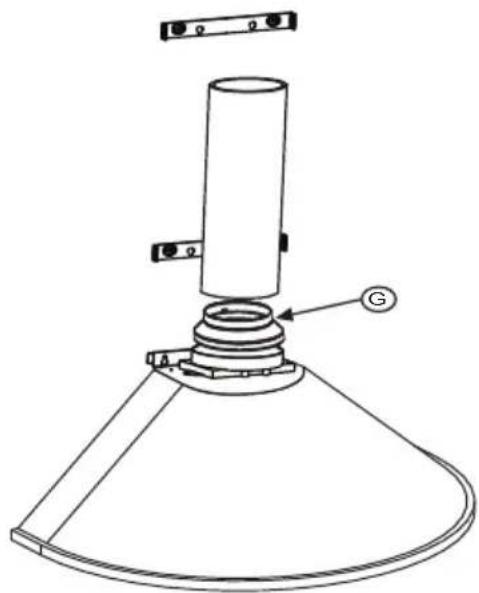

120 mm capinda boru ile baglamak istiyorsaniz Reduksiyon Flansini 9 Davlumbaz Govdesi Cikisina takiniz.
- Boruyu uygun kelepçelerle tesbit ediniz. Bu malzeme donanımda verilmemistir.
- Varsa Aktif Karbonlu Koku Filtrelerini seksariniz.

FILTRELI (OPSiyONEL MODEL)

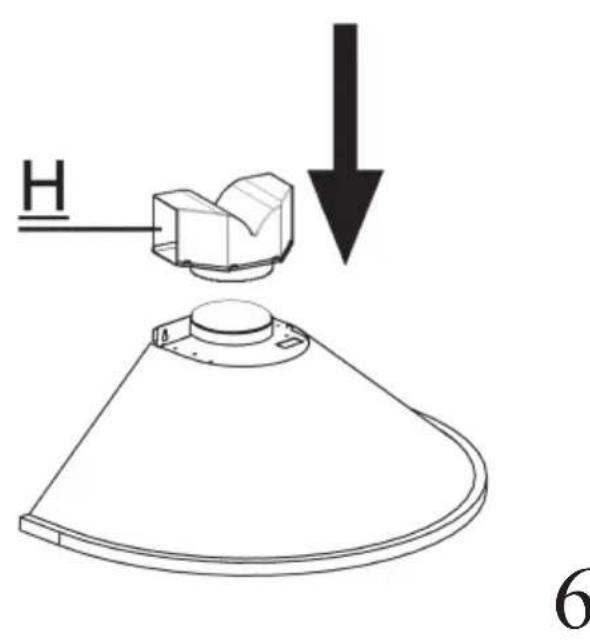

• Filtre rakorunu H takiniz (sekil 6).

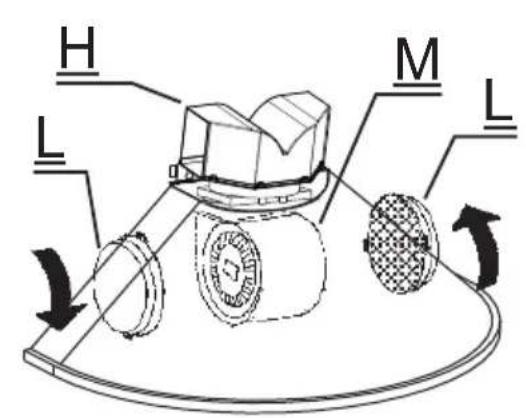

• Aktif karbonlu filteleri L (sekol 7) saat yönunde (yaklaşik 10^ derece) dondürup klik sesi duyunca takildikları anlayiniz. Sokerken bu islemleri ternsine yapıniz.

Baca Montaju

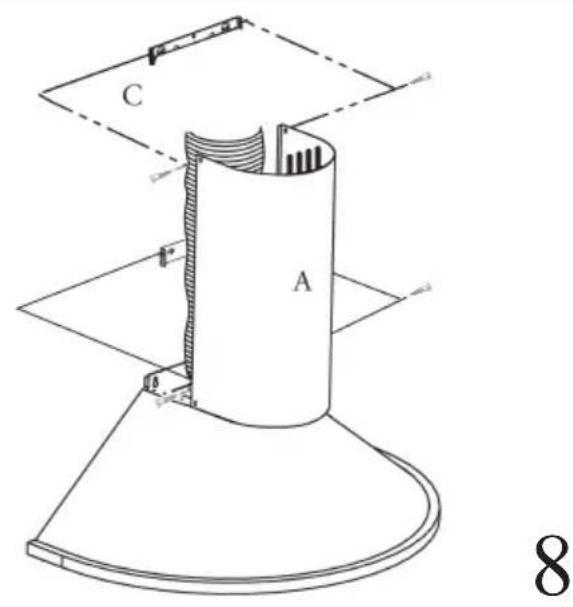

6) Üst bacayi A (şekil 8) braketlere C (şekil 2 / Şekil 8) donanımdaki 4 adet 2,9 mm.lik vidayı kullanarak sabitleyıniz. Tesbit vidarıarasındaki X1 - X2 mesafesi üst bacanın boyuna H,gore belirlenir.

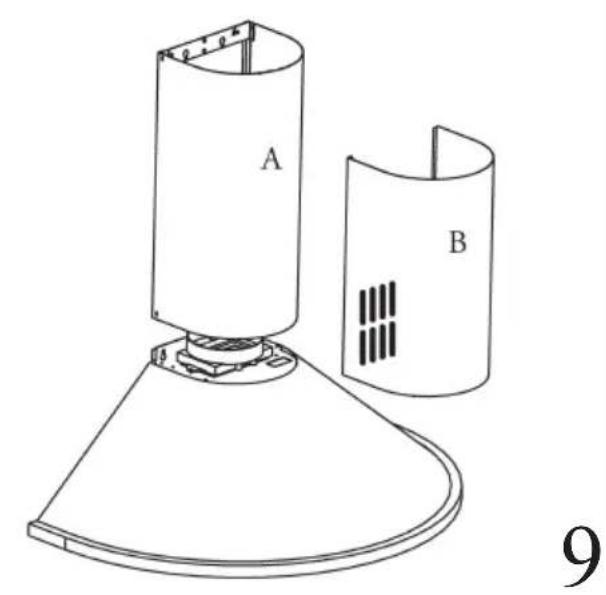

7) On cepheden, yan tarafarin1 hafifce açip davlumbaza gezirmek suretiyle alt bacay1 B (sekil 9) monte ediniz (sekil 9).

KULLANIM

Cihazi pişirme bestehtamadan kisa sure oncesinden calisturmanı ve pişirme ilemi sona erdikten sonra da koku tamamen giderilene kadar yaklaşık 15 dakika calisır durumda birakmanı one-iririz.

1) Elektrik Düğmeleri bulunan kumanda paneli

• Bir adet aydinlatma dugmesi.

• Bir adet üç farklı calisma hamburgerı duğmesi.

• Motorun calismakta oldugunu gosteren uyari lambasi.

2) Butonlu kumanda paneli

• Motoru birinci hizda calistiran bir buton; son derece sessiz calisarak hava dolasimi saglamsiyla mutfakta az duman açaiga seksaran kullanim turiine uygundur.
• Motoru ikinci hizda calistiran bir buton; temizledigi hava miktari ile cikardigi gurulti arasindaki oran mukemmel oldugundan en sik kullanim turlerine uygun calisma seklidir.
• Motoru üçuncü hízda calistiran bir buton; Uzun sureli ve;cok dumanl pişirme islemlerinin yapildigi turden kullanımlara uygun calisma seklidir.
• Bir adet aydinlatma butonu.

BAKIM

Not: Her turlu bakim, onarim ve ampul degistirme isleminden once, cihazla elektrik sebekesiarasindaki baglantiyi kesiniz.

1. Aydinlatma

Aydinlatmayi saglayan iki adet 40 W ampuldür. Bunlari degistirirken su sekilde hareket ediniz (sekil 10):

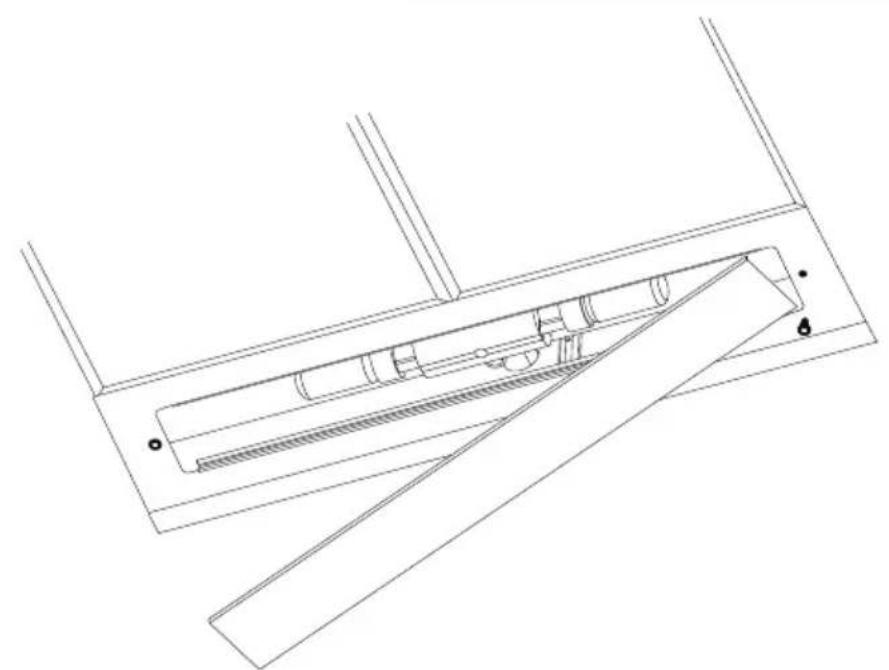

Tavan lambasinin kenarlarindaki iki adet pimden birini cikariniz. Cami pimin cikarilmis oldugu tarafa kaydiriniz ve karsi ucu kurtarip asaglDOGru hafifcce cekiniz. Ampulleri degistiriniz ve islemleri tersine yaparak cami takiniz.

2. Filtreler

Davlumbazin kullanimina gore sik ya da daha uzun araliklarla, her halukarda ayda 2 kezi gezirmemek suretiyle metalik filtrleri dokmek, sicak su ve sabunla yikamak gerekir. Bunlari bulasik makinasinda da yikamak mumkundur ve yerlerine takilmadan once kurutulmalari lazimdur (aktif carbonlu filtrer kersinlikle yikanmaz ve 2 ayda bir degistirilirler).

3. Temizlik

Davlumbazin dis kisimilarinin temizlenmesi icin alkolle nemlendirilmis bir bez ya da piyasada bulunan bu ise ait urunler kullanilir. Asindirici ve yipratici urunler kullanmayiniz.

ÖNEMLI: Serbest alev filtrelere zarar verir, bu yüzden ocakları uzerinde tencere olmadan açık birakmayıniz. Filtrelerin ve davlumbazınbakimi, temizligi vedehyşmesi gereken filtrerlin vaktindedehyşirilmeleri yangın riskini onlemek icin ihmal edilmemelidir.

DIKKAT: Yaq filtrerinin gerektigi gibi bakim gormemesi (iki ayda bir yikama), karbon filtrerinin vaktinde degistirilmemesi ve montaj ile elektrik böglantilarinin verilen talimatlara uygun olarak yapilmaması neticesindeGPCklesecek olası hasar ve zaralar karpsinda uretici firma hi bir sorumluluk üstlenmeyecektir.

1

2

3

4

5

7

10

Urün veya paketi üzerindeki sembolü, bu urünün normal bir evsel atk olarak görtilmemesi ve bu tip elektrikli veya elektronik cihazlarin atildigi donusumlu toplama noktalarina terkedilmesis gerektigine isaret eder. Bu urünü gerektigi gibi elimine etme kurallarina uyarsaniz cevre ve insan sagligi üzerindeki olumsuz etkilerini bertaraf etmeye katki saglamis olursunuz. Bu urünün geri donusüm kosullari hakinda daha ayrintil bilgi icin hudutlari icinde bulundugunuz belediyen in ilgili diaresine, atk yoketme servisine veya urünün satcisina damisiniz.

CE
