DA 632 T - Hotte aspirante Dominox - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Dominox
Modèle	DA 632 T

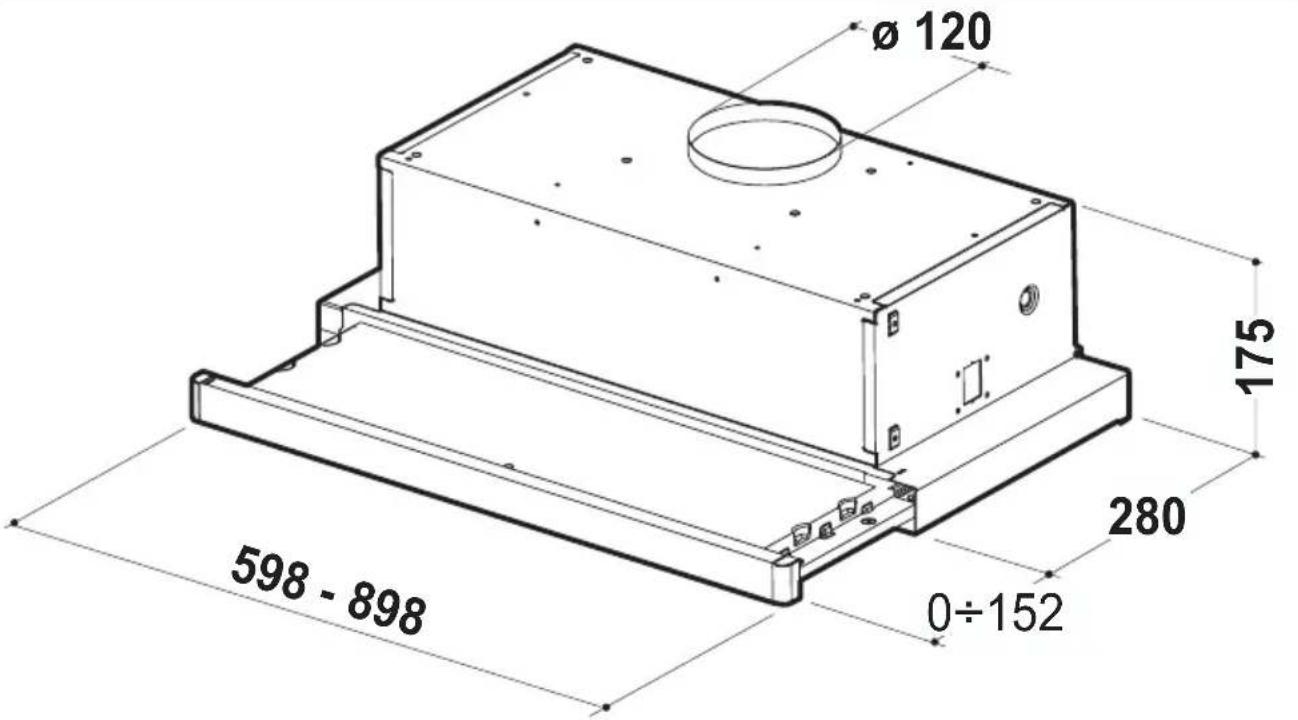

Dimensions (L x P x H)	598 x 300 x 200 mm
Diamètre de sortie d'air	120 mm
Distance minimale de sécurité	650 mm
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	200 W
Éclairage	2 x 40 W incandescent
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle
Filtre anti-odeur	Charbon actif, remplaçable (version filtrante)
Niveaux de vitesse	3
Type d'installation	Aspirante ou recyclage (filtrant)
Matériau	Acier inoxydable
Commande	Boutons poussoirs pour lumières, moteur, vitesse
Poids	5 kg

FOIRE AUX QUESTIONS - DA 632 T Dominox

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm. Respectez cette distance pour éviter tout risque d'incendie.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse métalliques peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Il est recommandé de les laver tous les 2 mois environ, ou plus souvent en cas d'utilisation intensive.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 3-4 mois environ, ou plus fréquemment en cas d'utilisation intensive.

Comment changer les ampoules de la hotte ?

Débranchez d'abord l'appareil. Retirez les filtres anti-graisse métalliques, dévissez les anciennes ampoules et remplacez-les par des ampoules à incandescence de 40 W maximum (ou équivalent LED compatible). Remontez les filtres.

La hotte peut-elle fonctionner en mode recyclage ?

Oui, grâce à un filtre à charbon actif (non fourni dans toutes les versions). En mode recyclage, l'air est filtré puis renvoyé dans la pièce. Assurez-vous que la grille orientée est correctement installée.

Que faire si le chariot coulissant ne s'ouvre pas facilement ?

Lors de la première utilisation, ouvrez le chariot coulissant énergiquement jusqu'à entendre un déclic indiquant la fin de course. Si le problème persiste, vérifiez que rien ne bloque le mécanisme.

Comment installer la hotte avec des vis ?

Percez un trou de 4,5 mm dans le support mural en utilisant le gabarit fourni, puis un trou de 125 mm pour le passage de l'air. Fixez la hotte avec les 4 vis 4,2 x 44,4 (réf. 12a) fournies.

Peut-on utiliser la hotte sans conduite d'évacuation ?

Oui, en version filtrante avec un filtre à charbon actif. Percez un trou de 125 mm dans l'armoire supérieure pour le recyclage de l'air et fixez la grille orientée (réf. 8).

Comment brancher électriquement la hotte ?

La hotte doit être raccordée au secteur via un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm. Assurez-vous que la tension correspond à celle indiquée sur la plaquette à l'intérieur de la hotte.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien alimenté (interrupteur général allumé). Ensuite, contrôlez l'éclairage et le moteur séparément. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI DA 632 T Dominox

12a 4 Viti 4,2 x 44,4 12e 2 Viti 2,9 x 9,5

Qté

1

Documentation

Livret d'instructions

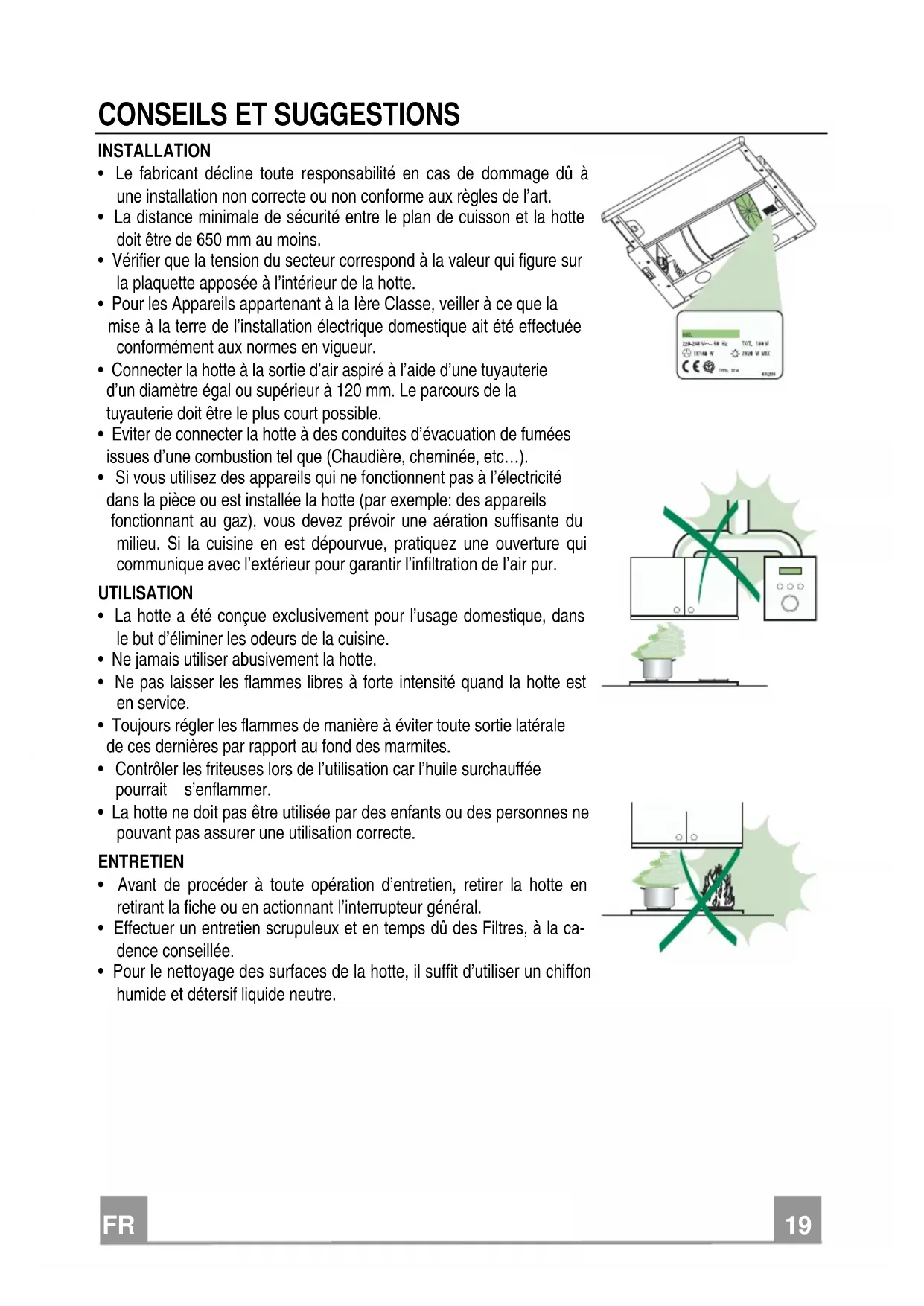

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm.

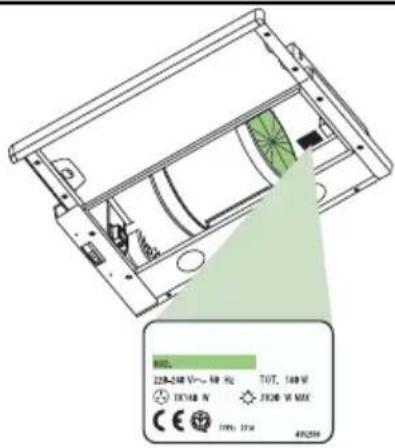

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaque signalétique apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

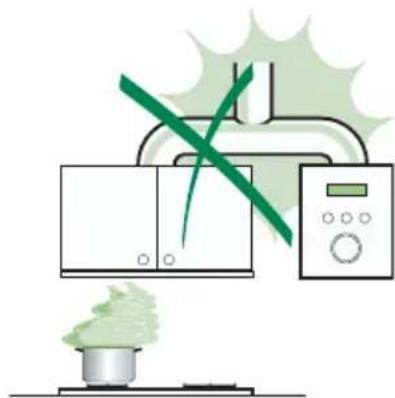

• Éviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

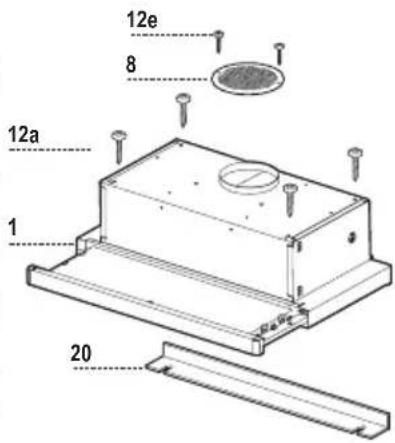

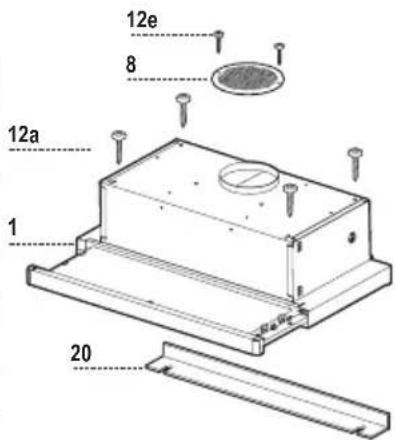

Composants

Réf. Qté Composants du produit

1 1 Corps de hotte : commandes, lumière, groupe ventilateur, filtres

1 1 Grille orientée sortie de l'air

20 1 Profil fermeture

Réf. Qté Composants pour l'installation

12a 4 Vis 4,2 x 44,4 12e 2 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel	d'instructions

INSTALLATION

Perçage du plan de support et montage de la hotte

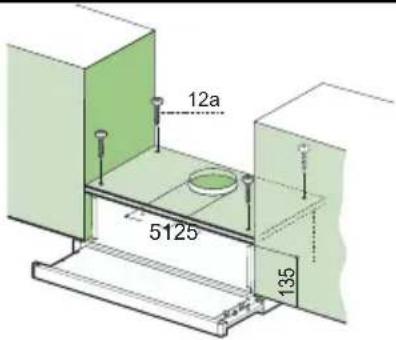

MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté 135 mm plus haut par rapport au plan inférieur des armoires murales.
• Percer un trou de diamètre 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de diamètre 125 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

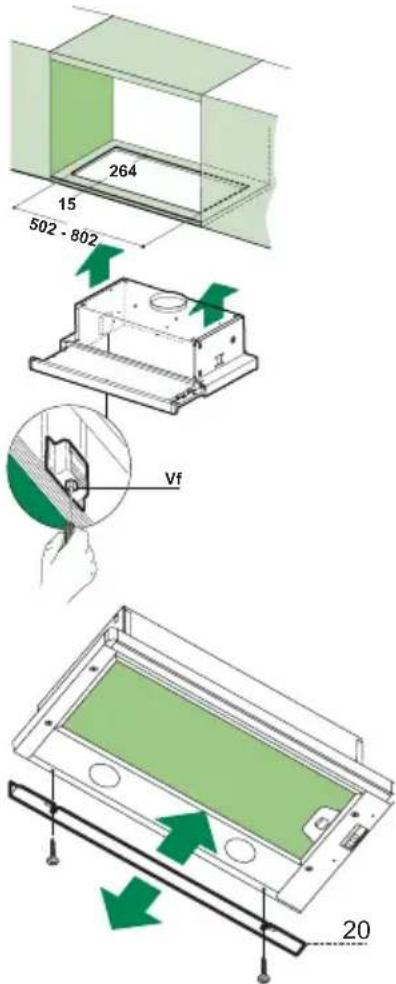

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales (650 mm min. par rapport au plan de cuisson) au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

PROFIL DE FERMETURE

• Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil, à l'aide des vis déjà prévus à cet effet.

Branchements

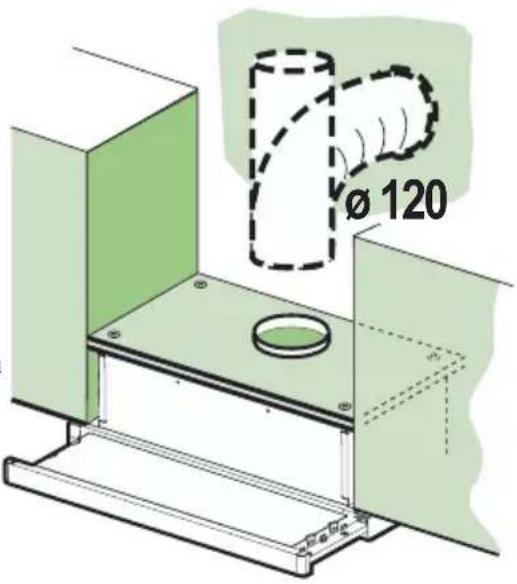

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de diamètre 120 mm, au besoin de l'installateur.

Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni. - Retirer les éventuels filtres anti-odeur au charbon actif.

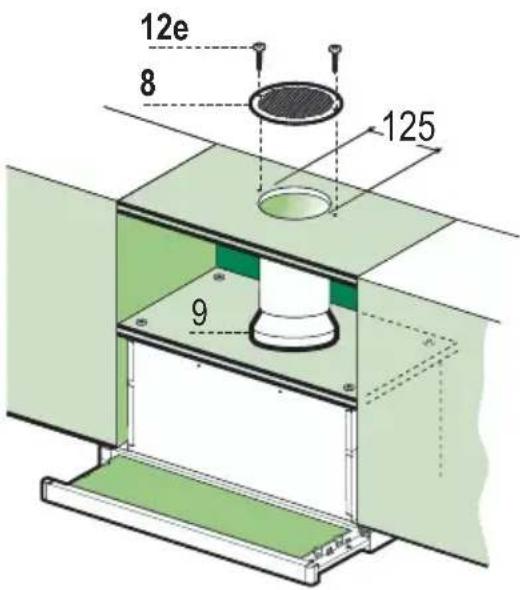

SORTIE AIR VERSION FILTRANTE

• Percer un trou de diamètre 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.
• Connecter la bride au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de diamètre 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumière : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation, subdivisées ainsi :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage. M Moteur : allume et éteint le moteur d'aspiration. V Vitesse : détermine les vitesses d'exploitation, subdivisées ainsi :

1. Vitesse minimale, pour un changement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.

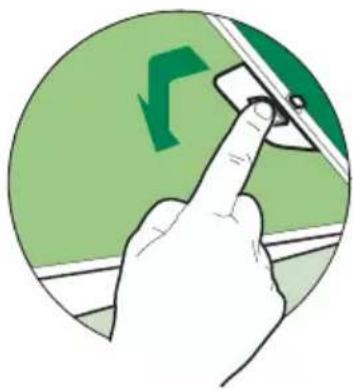

• Retirer un filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Filtres anti-odeur (version filtrante)

REMPLACEMENT

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3 à 4 mois d'utilisation environ, ou plus souvent en cas d'utilisation particulièrement intense. Sortir le chariot aspirant.
• Retirer les filtres anti-graisse.

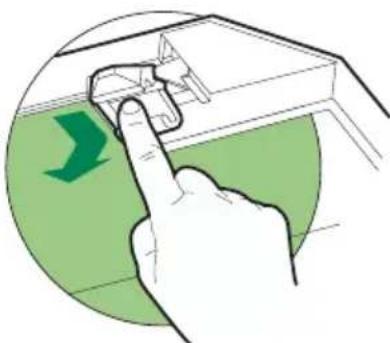

• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Remonter les filtres anti-graisse. Refermer le chariot aspirant.

Éclairage

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Le symbole sur le produit ou son emballage indique que ce produit ne peut pas être traité comme déchet ménager. Il doit être remis au point de ramassage concerné, qui se charge du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences néfastes pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
