Type de produit	Hotte aspirante encastrable
Marque	Dominox
Modèle	DA 622 T
Tension d'alimentation	220-240 V ~ 50 Hz
Puissance totale max	100 W (estimé)
Éclairage	Lampe à incandescence 40 W
Diamètre de sortie d'air	120 mm
Distance minimale au plan de cuisson	650 mm
Nombre de vitesses moteur	3 (minimale, moyenne, maximale)
Type de commande	Interrupteurs mécaniques
Filtre anti-graisse	Métallique lavable (lave-vaisselle)
Filtre à charbon actif	Optionnel (réarmement)
Matériau du corps	Acier inoxydable (estimé)
Largeur	600 mm (estimé)
Profondeur	264 mm (d'après schéma)
Hauteur (corps)	Environ 135 mm (montage)
Poids net	Environ 5 kg
Classe d'isolation	Classe I (mise à la terre obligatoire)
Mode d'utilisation	Aspirant ou filtrant
Entretien des filtres	Tous les 2 mois pour anti-graisse ; tous les 3-4 mois pour charbon
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - DA 622 T Dominox

Comment installer la hotte DA 622 T ?

Pour l'installation, respectez une distance minimale de 650 mm entre le plan de cuisson et la hotte. Utilisez le gabarit de perçage fourni pour percer les trous de fixation. La hotte peut être fixée par vis ou par encliquetage sous l'armoire murale.

Comment brancher la hotte électriquement ?

Branchez la hotte sur une prise secteur 220-240 V ~ 50 Hz avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm. Assurez-vous que l'installation est correctement mise à la terre.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques peuvent être lavés au lave-vaisselle tous les 2 mois environ. Retirez-les du chariot aspirant, lavez-les sans les plier, séchez-les et remontez-les avec la poignée orientée vers l'extérieur.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 3 à 4 mois, ou plus souvent en cas d'usage intensif. Retirez d'abord les filtres anti-graisse, puis le filtre à charbon usagé.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte, retirez les filtres métalliques, puis dévissez l'ampoule à incandescence de 40 W (E14, max) et remplacez-la par une neuve identique. Remontez les filtres.

Puis-je utiliser la hotte en version filtrante ?

Oui, en version filtrante, vous devez percer un trou de 125 mm dans l'armoire au-dessus de la hotte, connecter un tuyau de 120 mm et fixer la grille orientée fournie. Assurez-vous que le filtre à charbon actif est installé.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (prise, interrupteur). Assurez-vous que le chariot coulissant est bien ouvert (tirez-le jusqu'au déclic). Si le problème persiste, contactez le service après-vente.

Comment régler la vitesse du moteur ?

Utilisez le bouton V (Vitesses) pour choisir parmi trois vitesses : minimale (faibles vapeurs, silencieuse), moyenne (usage courant), maximale (fortes vapeurs). Le bouton M allume/éteint le moteur.

La hotte est-elle bruyante ?

Le niveau sonore dépend de la vitesse sélectionnée. En vitesse minimale, la hotte est particulièrement silencieuse, adaptée à un renouvellement d'air permanent. Les valeurs précises de bruit ne sont pas fournies dans la notice.

Comment entretenir l'extérieur de la hotte ?

Nettoyez les surfaces avec un chiffon humide et un détergent liquide neutre. N'utilisez pas de produits abrasifs. Débranchez toujours la hotte avant l'entretien.

MODE D'EMPLOI DA 622 T Dominox

12a

4

Viti

4,2 x 44,4

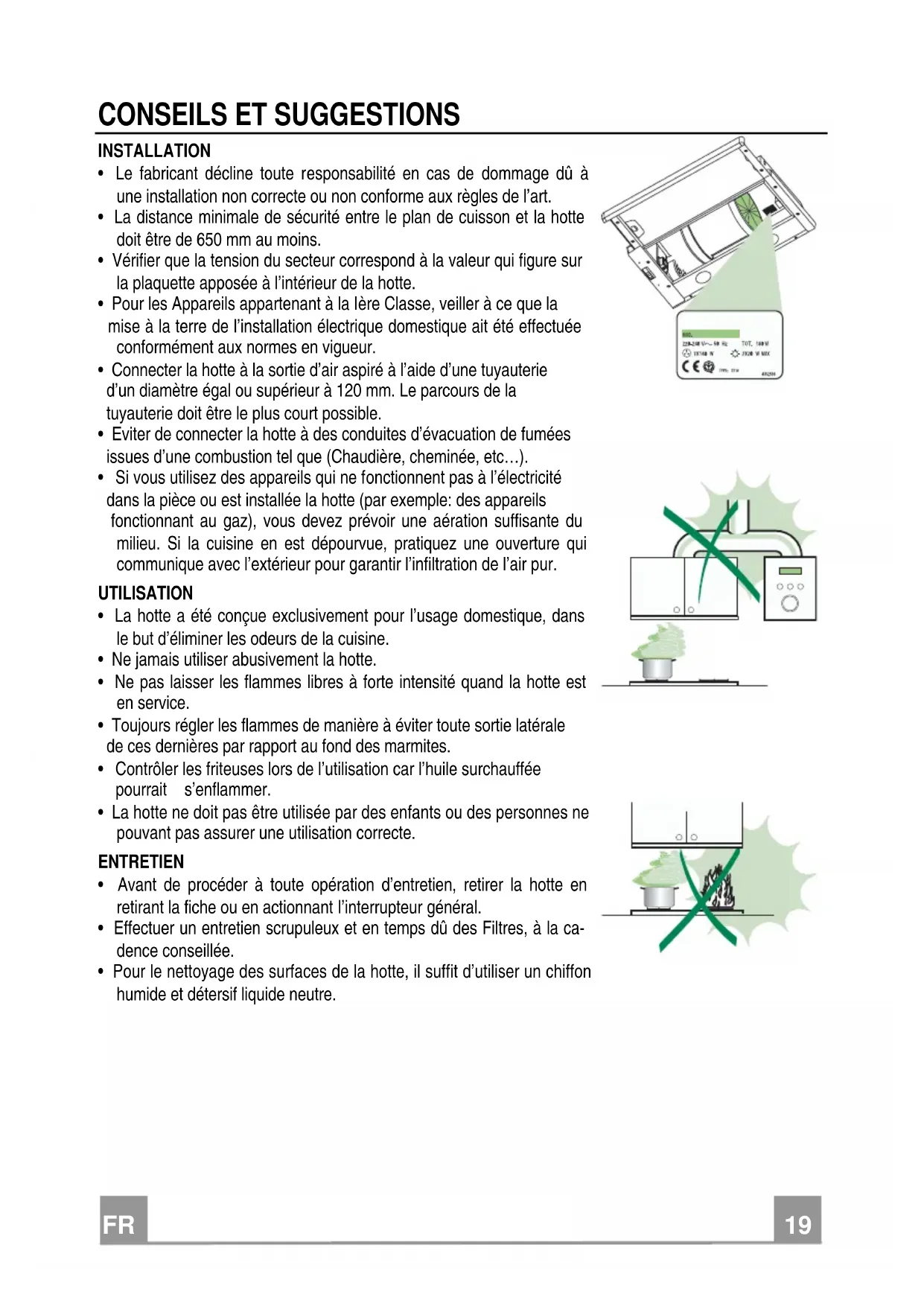

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

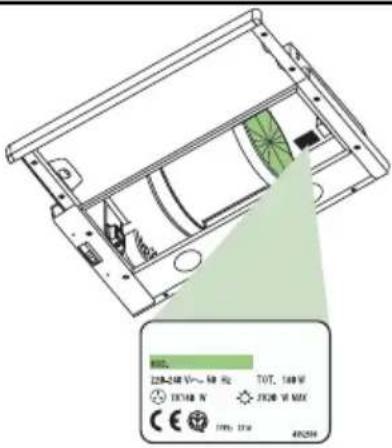

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Éviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.

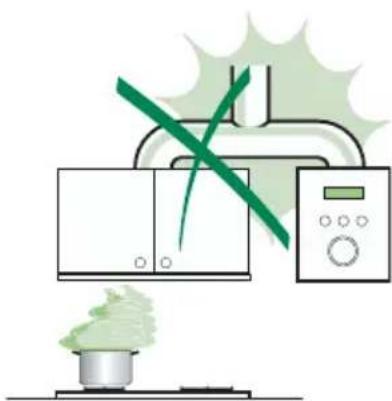

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirer la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détersif liquide neutre.

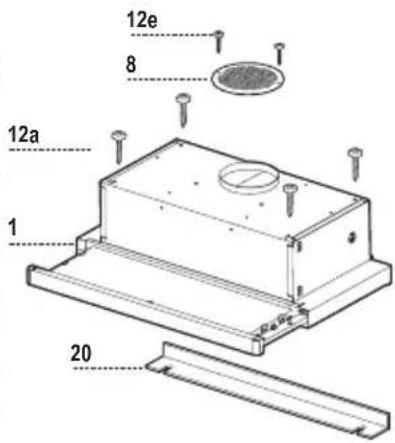

Réf. Qté Composants du produit

1

1

Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres

8 1 Grille orientée Sortie de l'air

20

1

Profil

fermeture

Réf. Qté Composants pour l'installation

12a

4

Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

Q.té	Documentation
1	Manuel	d'instructions

Perçage du plan de support et montage de la hotte

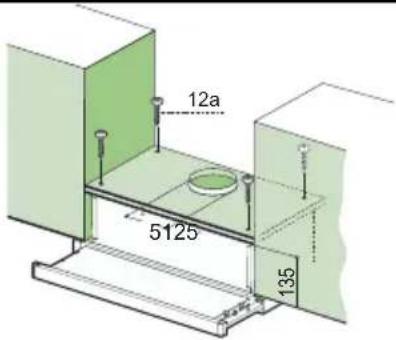

MONTAGE AU MOYEN DE VIS

• Le plan de support de la hotte doit être monté plus haut de 135 mm par rapport au plan inférieur des armoires murales.
• Percer un trou de Ø 4,5 mm sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de Ø 125 mm sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

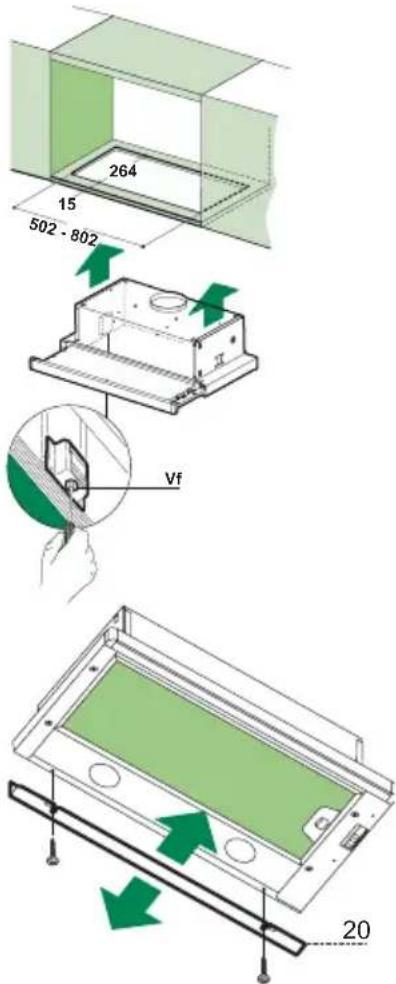

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la hotte directement sur le plan inférieur des armoires murales (650 mm minimum par rapport au plan de cuisson) au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'armoire murale, comme indiqué.
• Insérer la hotte jusqu'à accrocher les supports latéraux par encliquetage.
• Bloquer définitivement en serrant les vis Vf depuis le bas de la hotte.

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la hotte et la paroi du fond, en appliquant le profil 20 fourni avec l'appareil, à l'aide des vis déjà prévus à cet effet.

Branchements

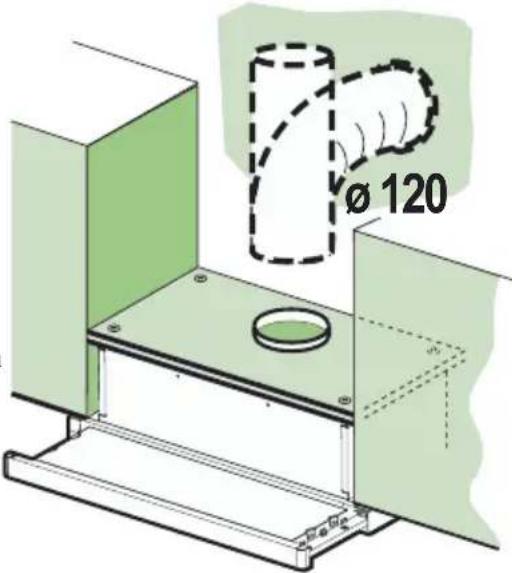

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l'installateur.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Retirer les éventuels filtres anti-odeur au charbon actif.

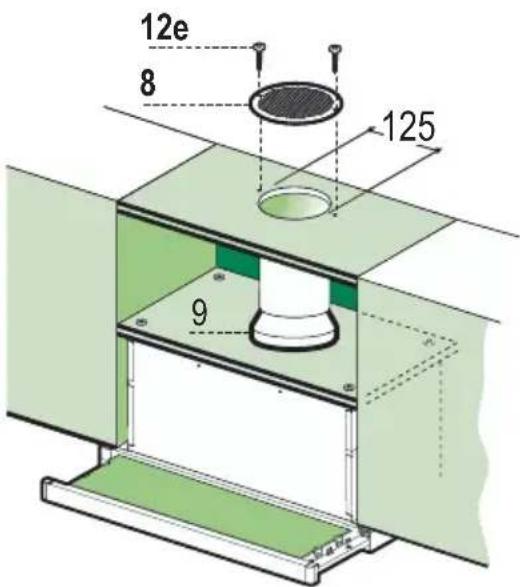

SORTIE AIR VERSION FILTRANTE

- Percer un trou de ø 125 mm sur l'éventuelle tablette qui se trouve au-dessus de la hotte.

- Connecter la flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de ø 120 mm.

- Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.

- Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.

- S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec une ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable, pour la première fois, d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation ainsi subdivisées :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation, subdivisées comme suit :

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne, pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

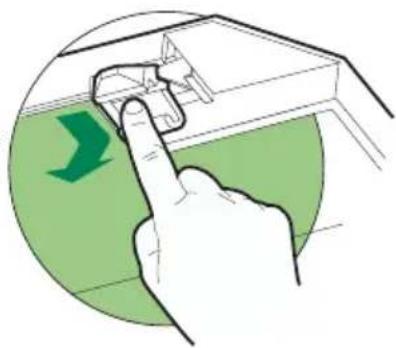

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent également être lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.

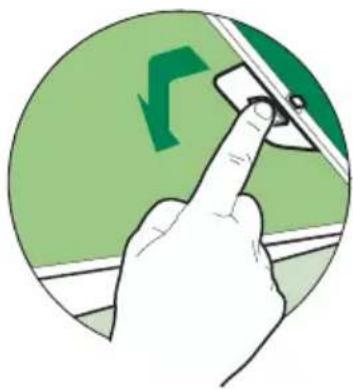

• Retirer un filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les filtres en évitant de les plier, puis laisser sécher avant de les remonter (l'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe. Fermer le chariot aspirant.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ, ou plus souvent en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant. • Retirer les filtres anti-graisse.
• Retirer le filtre anti-odeur au charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Remonter les filtres anti-graisse. • Refermer le chariot aspirant.

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
