Ürün Tipi	Ankastre Davlumbaz
Marka	Dominox
Model	DA 622 T
Besleme Gerilimi	220-240 V ~ 50 Hz
Maksimum Toplam Güç	100 W (tahmini)
Aydınlatma	Akkor lamba 40 W
Hava Çıkış Çapı	120 mm
Pişirme Yüzeyine Minimum Mesafe	650 mm
Motor Hız Sayısı	3 (düşük, orta, yüksek)
Kumanda Tipi	Mekanik Anahtarlar
Yağ Filtresi	Yıkanabilir Metalik (bulaşık makinesinde)
Aktif Karbon Filtre	Opsiyonel (değiştirilebilir)
Gövde Malzemesi	Paslanmaz çelik (tahmini)
Genişlik	600 mm (tahmini)
Derinlik	264 mm (şemaya göre)
Yükseklik (gövde)	Yaklaşık 135 mm (montaj)
Net Ağırlık	Yaklaşık 5 kg
İzolasyon Sınıfı	Sınıf I (topraklama zorunlu)
Kullanım Modu	Emişli veya filtreli
Filtre Bakımı	Yağ filtresi için 2 ayda bir; karbon filtre için 3-4 ayda bir
Garanti	2 yıl (standart)

Sık sorulan sorular - DA 622 T Dominox

DA 622 T davlumbazı nasıl kurulur?

Kurulum için, pişirme yüzeyi ile davlumbaz arasında en az 650 mm mesafe bırakın. Sabitleme deliklerini delmek için verilen delme şablonunu kullanın. Davlumbaz, duvar dolabının altına vidalarla veya klipsleme yöntemiyle sabitlenebilir.

Davlumbaz elektrik bağlantısı nasıl yapılır?

Davlumbazı, en az 3 mm kontak açıklığına sahip bir iki kutuplu anahtarla 220-240 V ~ 50 Hz şebeke prizine bağlayın. Kurulumun doğru şekilde topraklandığından emin olun.

Yağ filtreleri nasıl temizlenir?

Metal filtreler yaklaşık 2 ayda bir bulaşık makinesinde yıkanabilir. Emiş arabasından çıkarın, bükmeden yıkayın, kurulayın ve kolu dışarı bakacak şekilde tekrar takın.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve 3 ila 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Önce yağ filtrelerini, ardından kullanılmış karbon filtreyi çıkarın.

Davlumbaz ampulü nasıl değiştirilir?

Davlumbazı fişten çekin, metal filtreleri çıkarın, ardından 40 W (E14, maks.) akkor ampulü sökün ve aynı yeni bir ampulle değiştirin. Filtreleri tekrar takın.

Davlumbazı filtreli modda kullanabilir miyim?

Evet, filtreli modda, davlumbazın üstündeki dolaba 125 mm'lik bir delik açmanız, 120 mm'lik bir hortum bağlamanız ve verilen yönlendirilmiş ızgarayı sabitlemeniz gerekir. Aktif karbon filtrenin takılı olduğundan emin olun.

Davlumbaz çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini (priz, anahtar) kontrol edin. Kayar arabanın tamamen açık olduğundan emin olun (klik sesi duyana kadar çekin). Sorun devam ederse, satış sonrası servise başvurun.

Motor hızı nasıl ayarlanır?

Üç hız arasından seçim yapmak için V (Hızlar) düğmesini kullanın: düşük (az buhar, sessiz), orta (normal kullanım), yüksek (yoğun buhar). M düğmesi motoru açar/kapatır.

Davlumbaz gürültülü mü?

Ses seviyesi seçilen hıza bağlıdır. Düşük hızda davlumbaz özellikle sessizdir, sürekli hava yenileme için uygundur. Kesin gürültü değerleri kılavuzda belirtilmemiştir.

Davlumbazın dış yüzeyi nasıl temizlenir?

Yüzeyleri nemli bir bez ve nötr sıvı deterjanla temizleyin. Aşındırıcı ürünler kullanmayın. Bakım öncesinde davlumbazı fişten çekin.

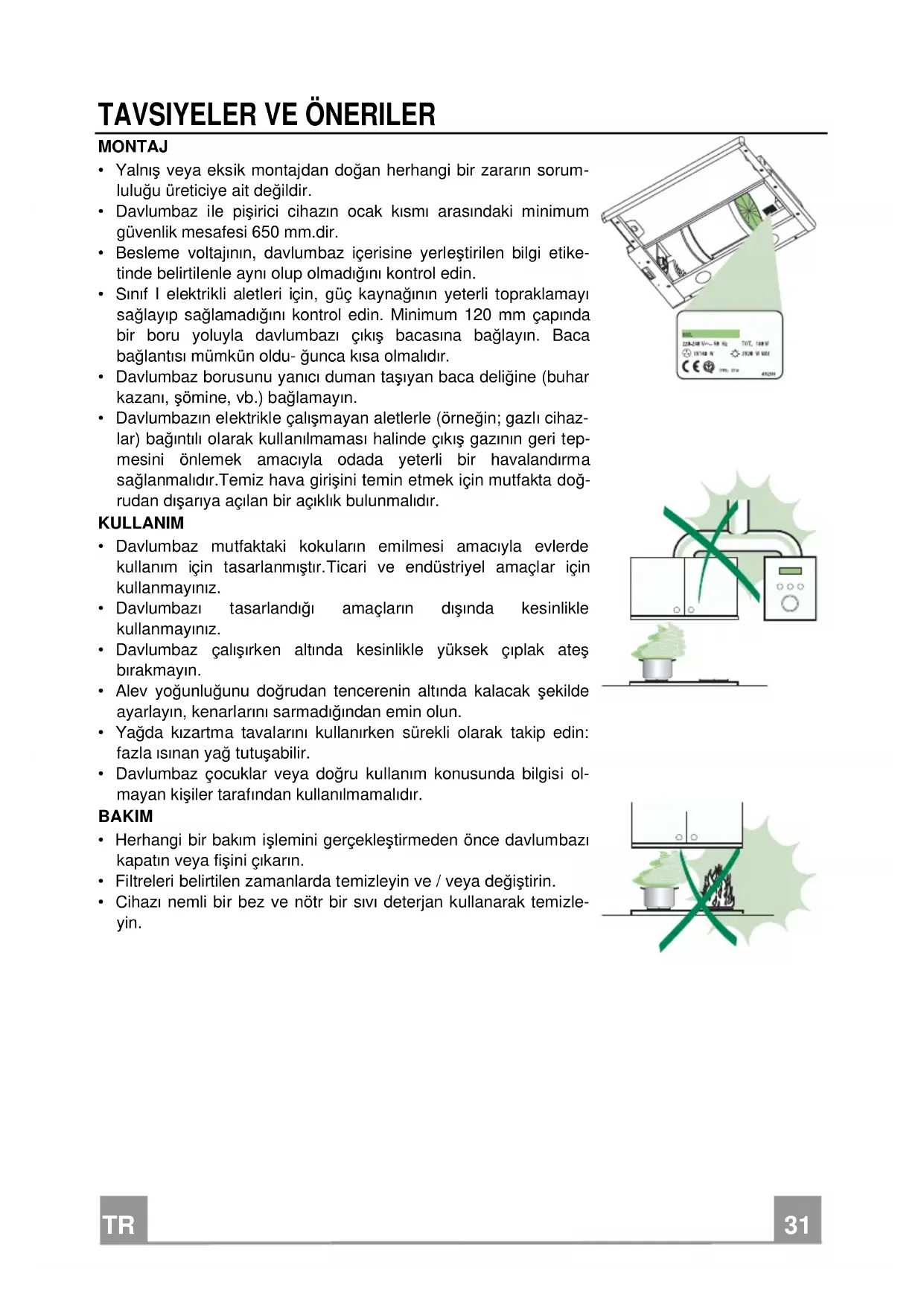

KULLANIM KILAVUZU DA 622 T Dominox

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir.

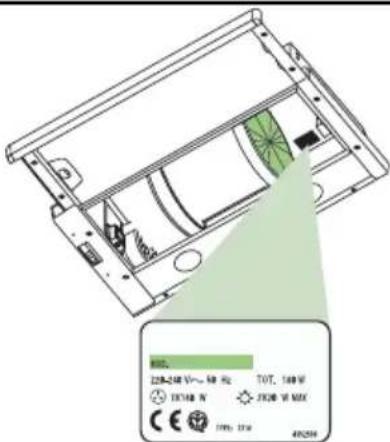

• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.

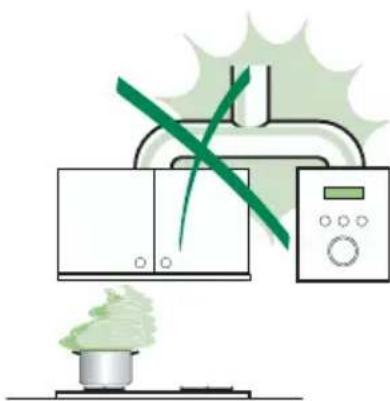

• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Davlumbaz çocuklar veya doğru kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin.
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

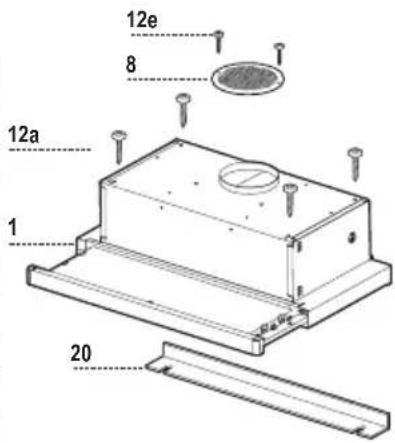

Ref.	Adedi	Ürünün
1	1	Davlumbaz gövdesi ile: Kontrol düğmeleri. Lamba, Üfleyici, Filtreler
8	1	Yönlendirmeli Hava Çıkış Izgarası
20	1	Kapatma elemanı

Ref. Adedi Montaj Parçaları

12a	4	Vidalar 4,2 x 44,4
12e	2	Vidalar 2,9 x 9,5

Adedi Malzeme 1 Kullanım Kılavuzu

Destek yüzeyinin delinmesi ve davlumbaz montajı

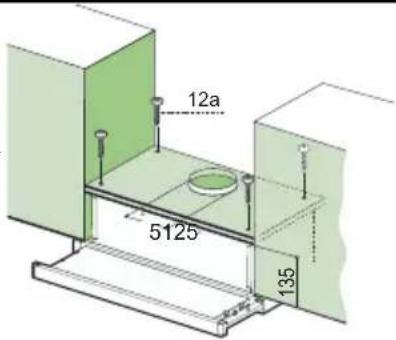

VİDALAR İLE MONTAJ

• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir.
• Verilen kalıbı kullanmak suretiyle destekte ø 4,5 mm çapında bir delik açın.
• Verilen kalıbı kullanmak suretiyle destek yüzeyinde ø 125 mm çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.

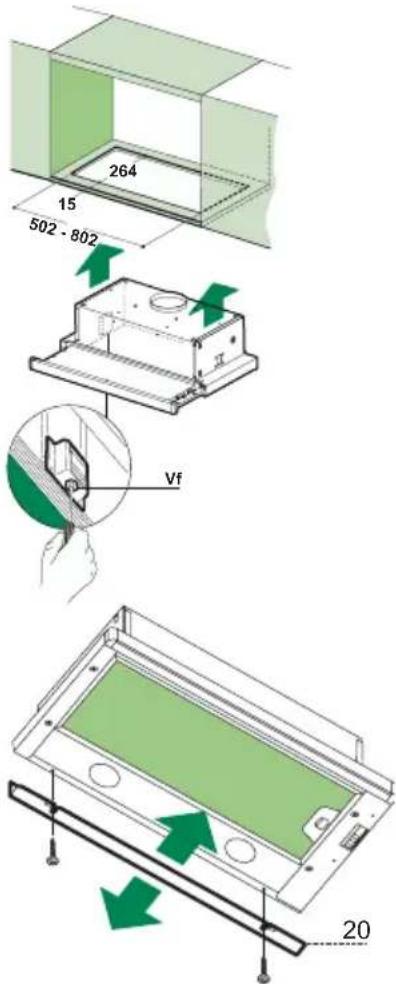

GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ

• Davlumbaz, geçmeli yan destekler vasıtasıyla doğrudan desteklerin alt katına (pişme seviyesinden min. 650 mm) monte edilebilir.
• Desteklerin alt katına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vf vidalarını alttan sıkıştırarak davlumbazı bloke edin.

KAPATMA PROFİLİ

- Davlumbazın kenarı ile arka duvar arasındaki boşluk, bu amaç için verilen vidalar ile 20 profili uygulanmak suretiyle kapatılabilir.

Bağlantılar

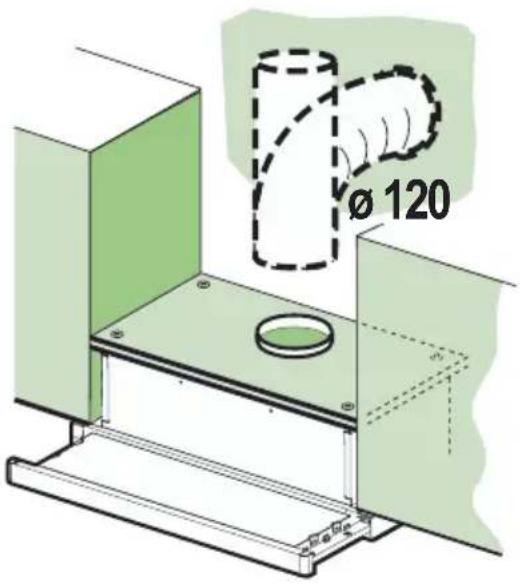

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

- Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.

- Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

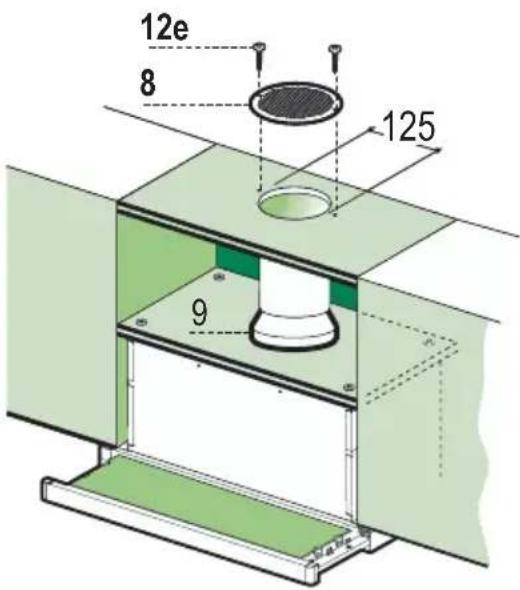

FİLTRELİ MODEL HAVA ÇIKIŞI

- Davlumbazın üzerinde eğer mevcut ise yerleşik bulunan ø 125 mm çapında bir delik açınız.

- Davlumbaz üzerindeki konsoldaki çıkış deliğine flanşı 120 mm çapında esnek ya da sert bir boru ile bağlayınız.

- Boruyu uygun özellikleri kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.

- Yönlendirmeli ızgarayı 8 donanımdaki 2 adet vida ile 12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.

- Aktif karbonlu koku filtrelerinin mevcut olduklarından emin olunuz.

ELEKTRİK BAĞLANTISI

- Davlumbazı, en az 3 mm kontak açıklığı olan çift kutuplu bir anahtar üzerinde şebeke cereyanına bağlayın.

- Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana kadar el ile açılması gerekmektedir.

Kumanda tablosu

L Işıklar: Aydınlatma tesisatını açıp kapatır.

M Motor: Hava çekme motorunu açıp kapatır.

V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.

2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

3. Uzun sürelerde de maksimum pişirme buharı emisyonlarını göğüslemeye uygun maksimum hız.

L Işıklar: Aydınlatma tesisatını açıp kapatır.

M Motor: Hava çekme motorunu açıp kapatır.

V Hız: Çalışma hızını belirler:

1. Az miktarda pişirme buharı olduğunda, sürekli ve özellikle sessiz bir hava devir daimine uygun minimum hız.

2. Hava emme gücü ve ses seviyesi arasındaki optimal orantı sayesinde kullanım şartlarının büyük bir kısmına uygun orta seviyede hız.

Yağ filtreleri

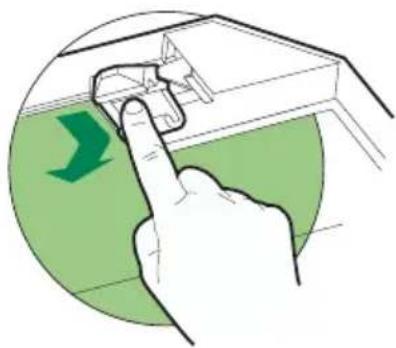

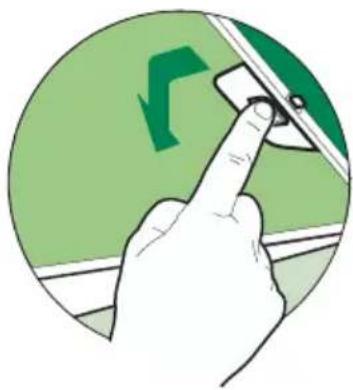

MONTE Lİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ

• Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdır.
• Emme arabasını çıkartın.
• Kancalarına bastırmak sureti ile filtreleri teker teker çıkartın.
• Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikliği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.)
• Kolu dışarıdan görülen tarafta kalacak şekilde yeniden monte edin.
• Emme arabasını kapatın.

• Yıkanmazlar ve yeniden kullanılamazlar, yaklaşık her 4 ay kullanıldıktan sonra veya özellikle yoğun kullanım söz konusu ise değiştirilirler.
• Emme arabasını çıkartın.
• Yağ filtrelerini çıkartın.
• Kancalarından bastırarak koku filtresini aktif satüre karbondan çıkartın.
• Yağ filtresini yerine takın.
• Emme arabasını kapatın.

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

• Metalik yağ tutucu filtreleri çıkarınız.
• Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz.
• Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına bırakılması gerektiğine işaret eder. Bu ürünü gerektiği gibi imha etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

89/336/CEE 73/23/CEE 93/68/CEE direktifleri
