Tipo di prodotto	Cappa aspirante a scomparsa
Marca	Dominox
Modello	DA 622 T
Tensione di alimentazione	220-240 V ~ 50 Hz
Potenza totale max	100 W (stimato)
Illuminazione	Lampada a incandescenza 40 W
Diametro di uscita aria	120 mm
Distanza minima dal piano cottura	650 mm
Numero di velocità motore	3 (minima, media, massima)
Tipo di comando	Interruttori meccanici
Filtro antigrasso	Metallico lavabile (lavastoviglie)
Filtro a carbone attivo	Opzionale (riarmo)
Materiale del corpo	Acciaio inossidabile (stimato)
Larghezza	600 mm (stimato)
Profondità	264 mm (dallo schema)
Altezza (corpo)	Circa 135 mm (montaggio)
Peso netto	Circa 5 kg
Classe di isolamento	Classe I (messa a terra obbligatoria)
Modalità d'uso	Aspirante o filtrante
Manutenzione filtri	Ogni 2 mesi per antigrasso; ogni 3-4 mesi per carbone
Garanzia	2 anni (standard)

Domande frequenti - DA 622 T Dominox

Come installare la cappa DA 622 T?

Per l'installazione, rispettare una distanza minima di 650 mm tra il piano cottura e la cappa. Utilizzare la dima di foratura fornita per forare i fori di fissaggio. La cappa può essere fissata con viti o a scatto sotto l'armadio a muro.

Come collegare elettricamente la cappa?

Collegare la cappa a una presa di corrente 220-240 V ~ 50 Hz con un interruttore bipolare con apertura dei contatti di almeno 3 mm. Assicurarsi che l'impianto sia correttamente messo a terra.

Come pulire i filtri antigrasso?

I filtri metallici possono essere lavati in lavastoviglie circa ogni 2 mesi. Rimuoverli dal carrello aspirante, lavarli senza piegarli, asciugarli e rimontarli con la maniglia rivolta verso l'esterno.

Quando sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile e deve essere sostituito ogni 3-4 mesi o più spesso in caso di uso intensivo. Rimuovere prima i filtri antigrasso, poi il filtro a carbone usato.

Come sostituire la lampadina della cappa?

Scollegare la cappa, rimuovere i filtri metallici, poi svitare la lampadina a incandescenza da 40 W (E14, max) e sostituirla con una nuova identica. Rimontare i filtri.

Posso usare la cappa in versione filtrante?

Sì, in versione filtrante, è necessario praticare un foro di 125 mm nell'armadio sopra la cappa, collegare un tubo da 120 mm e fissare la griglia orientabile fornita. Assicurarsi che il filtro a carbone attivo sia installato.

Cosa fare se la cappa non funziona?

Verificare prima l'alimentazione elettrica (presa, interruttore). Assicurarsi che il carrello scorrevole sia ben aperto (tirarlo fino allo scatto). Se il problema persiste, contattare il servizio post-vendita.

Come regolare la velocità del motore?

Utilizzare il pulsante V (Velocità) per scegliere tra tre velocità: minima (vapori deboli, silenziosa), media (uso normale), massima (vapori forti). Il pulsante M accende/spegne il motore.

La cappa è rumorosa?

Il livello sonoro dipende dalla velocità selezionata. Alla velocità minima, la cappa è particolarmente silenziosa, adatta a un ricambio d'aria permanente. I valori precisi del rumore non sono forniti nel manuale.

Come pulire l'esterno della cappa?

Pulire le superfici con un panno umido e un detergente liquido neutro. Non utilizzare prodotti abrasivi. Scollegare sempre la cappa prima della manutenzione.

MANUALE UTENTE DA 622 T Dominox

Libretto di Istruzioni INDICE

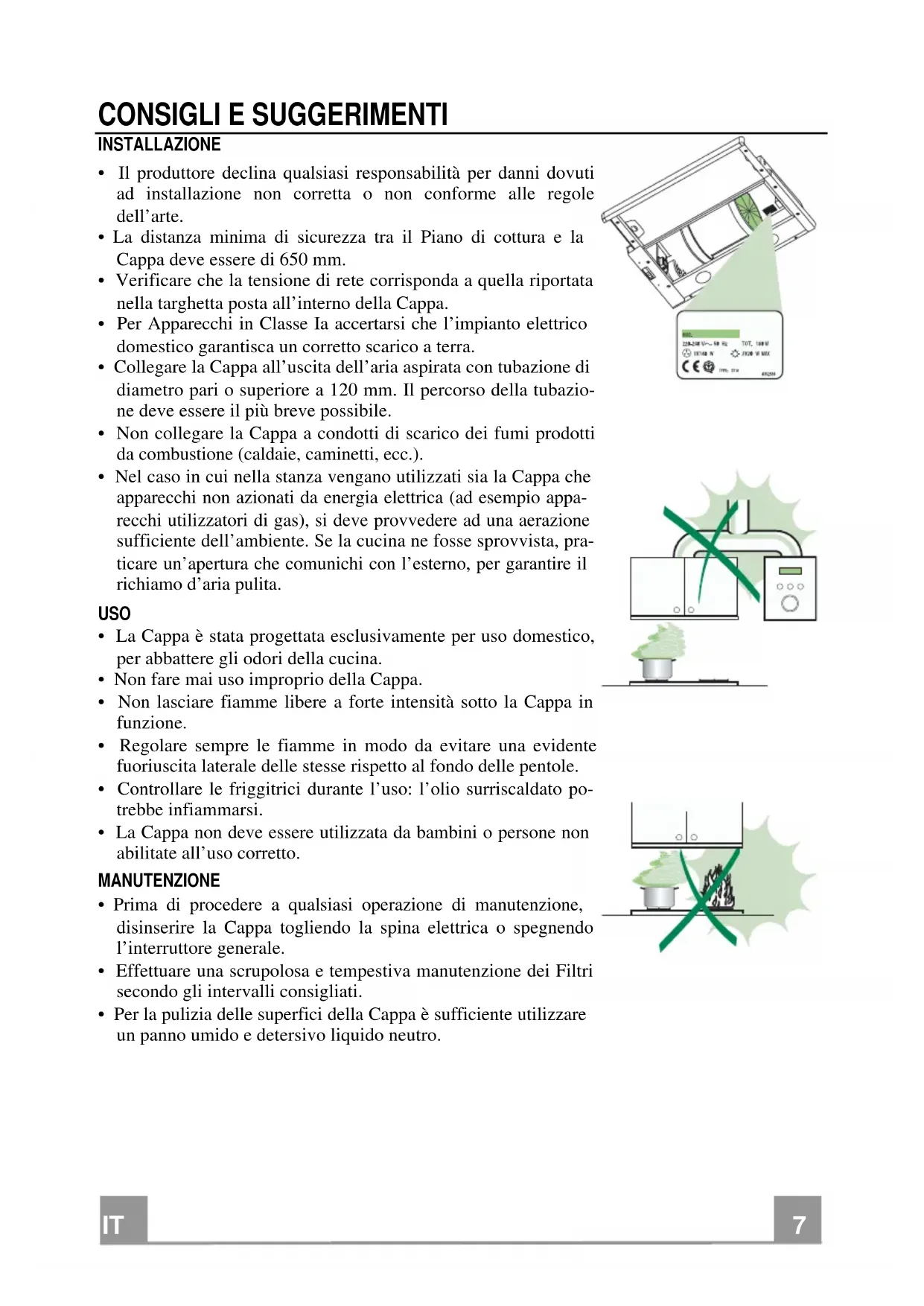

CONSIGLI E SUGGERIMENTI 7 CARATTERISTICHE 8 INSTALLAZIONE 9 USO 11 MANUTENZIONE 12

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.

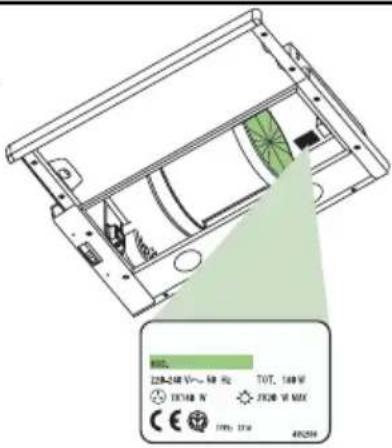

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. • Non fare mai uso improprio della Cappa.

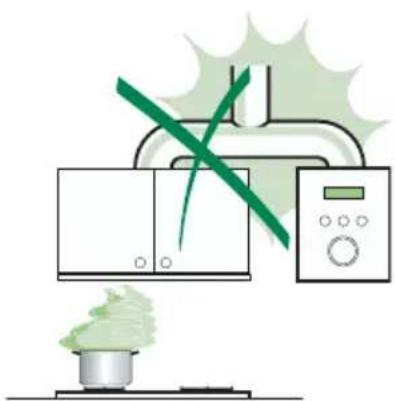

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

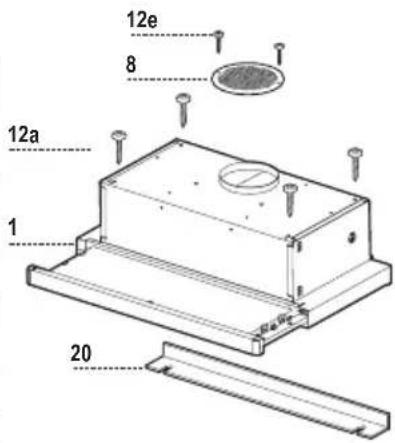

Rif. Q.tà Componenti di Prodotto

1

1

Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri

8 1 Griglia direzionata Uscita Aria

20

1

Profilo

chiusura

Rif. Q.tà Componenti di Installazione

Q.tà	Documentazione
1	Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa

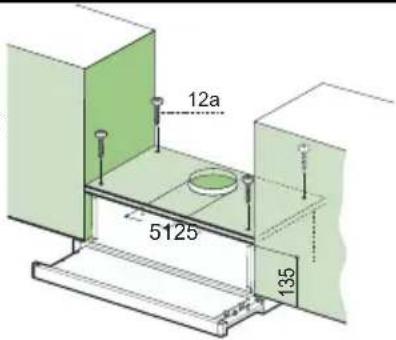

MONTAGGIO CON VITI

• Il piano di supporto della cappa deve essere rientrante di 135 mm dal piano inferiore dei pensili.
• Forare ø 4,5 mm il supporto utilizzando la dima di foratura in dotazione.
• Praticare un foro ø 125 mm sul piano di supporto, utilizzando la dima di foratura in dotazione. • Fissare con 4 viti 12a (4,2 x 44,4) in dotazione.

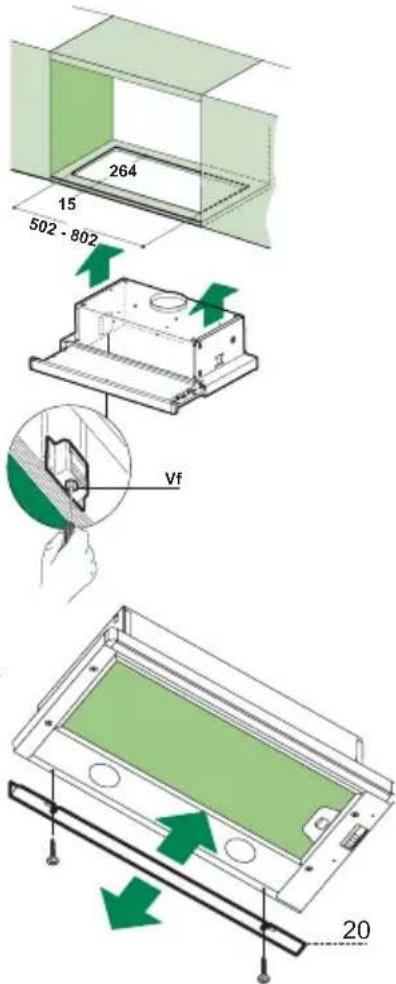

MONTAGGIO CON FISSAGGIO A SCATTO

• La cappa può essere installata direttamente sul piano inferiore dei pensili (650 mm min. dal piano di cottura) con i supporti laterali a scatto.
• Praticare un incasso sul piano inferiore del pensile, come indicato.
• Inserire la cappa fino ad agganciare i supporti laterali a scatto.
• Bloccare definitivamente serrando le viti Vf dal sotto della cappa.

PROFILO DI CHIUSURA

- Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti già predisposte a questo scopo.

Connessioni

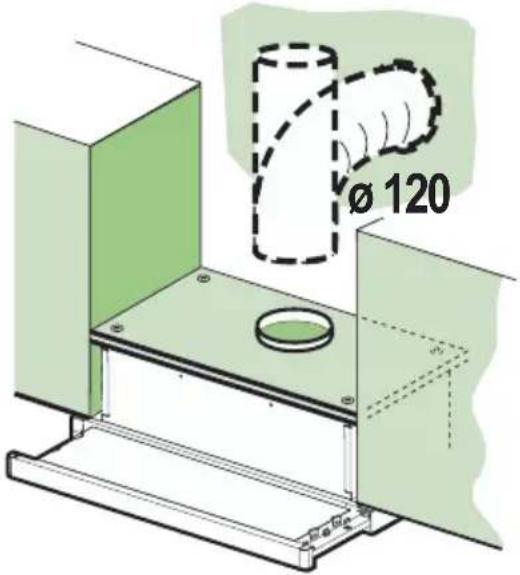

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in versione aspirante collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅120 mm, la cui scelta è lasciata all'installatore.

• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro ø 125 mm sull'eventuale mensola soprastante la cappa.
• Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di ø 120 mm.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei filtri antiodore al carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Dopo aver installato la cappa, è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.

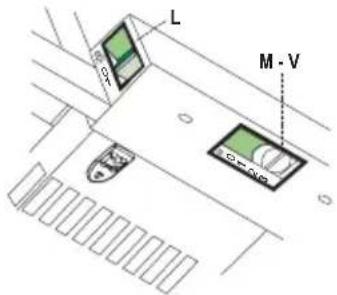

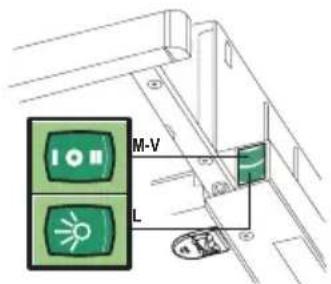

Quadro comandi

L Luci: accende e spegne l'impianto di illuminazione.

M Motore: accende e spegne il motore di aspirazione.

V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

L Luci: accende e spegne l'impianto di illuminazione.

M Motore: accende e spegne il motore di aspirazione.

V Velocità: determina la velocità di esercizio:

1. Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

1. 2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

Filtri antigrasso

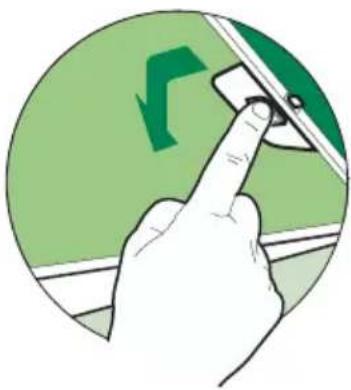

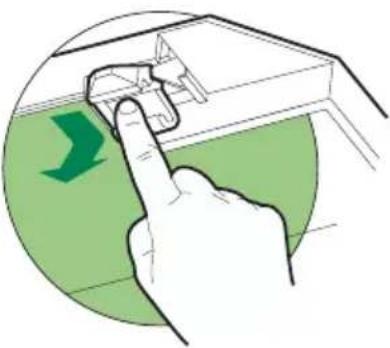

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante.
• Togliere i Filtri uno alla volta, agendo sugli appositi agganci.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna. • Chiudere il carrello aspirante.

• Non sono lavabili né rigenerabili, vanno sostituiti ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Estrarre il carrello aspirante. • Togliere i Filtri Antigrasso
• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci. • Rimontare i Filtri antigrasso.
• Richiudere il carrello aspirante.

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
