Ürün Tipi	Duvar tipi davlumbaz
Marka	Dominox
Model	DA 622 F
Kullanım	Dışarıya tahliye veya iç devridaim
Kurulum	Duvar veya dolap altı, önerilen bir uzman tarafından
Ocak ile davlumbaz arasındaki minimum mesafe	65 cm
Elektrik beslemesi	220-240 V, 50/60 Hz (etiket bilgilerini kontrol edin)
Topraklama	Sınıf I davlumbazlar için zorunlu; Sınıf II çift yalıtımlı
Gerekli iki kutuplu anahtar	Evet, en az 3 mm kontak açıklığı ile
Motor hızları	3 hız (düşük, orta, yüksek)
Aydınlatma	Değiştirilebilir lamba (aynı tip ve güçte)
Yağ filtresi	Bulaşık makinesinde yıkanabilir çok katmanlı metal filtre veya tek kullanımlık ince filtre (modele göre)
Yağ filtresi temizliği	Her ay (metal filtre) veya her 2 ayda bir (tek kullanımlık ince filtre)
Aktif karbon filtre	Devridaim versiyonu için, her 3 ayda bir değiştirin
Dış temizlik	Ilık su ve nötr sıvı deterjan, aşındırıcı ürünler kullanmayın
Güvenlik	Bakım öncesi fişi çekin; davlumbaz altında alevlendirme yapmayın; kızartmaları izleyin
Uygunluk	Hava tahliyesi için yerel yönetmeliklere uyun
Bağlantı çapı	Modele göre 100 mm veya 120 mm
Kullanım ömrü sonu geri dönüşüm	Evsel atıklarla atmayın; geri dönüşüm merkezine bırakın
Güç kablosu	Hasar durumunda, üretici veya servisten temin edilebilen özel bir kablo ile değiştirin

Sık sorulan sorular - DA 622 F Dominox

Davlumbaz tahliye versiyonunda nasıl kurulur?

Emiş ızgarasını açın, dönüştürme kolunu emici konumuna getirin. Varsa karbon filtreyi çıkarın. Tahliye borusunu 100 veya 120 mm bağlantı halkasına takın ve kullanılmayan çıkışı kapatın.

Davlumbaz devridaim versiyonunda nasıl kurulur?

Emiş ızgarasını açın, kolu filtreli konumuna getirin. Aktif karbon filtreyi merkez düğme yardımıyla motor desteğine takın. Davlumbaz bir kanala bağlı kalabilir.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Ocak ile davlumbazın alt kısmı arasındaki minimum mesafe 65 cm dir.

Metal yağ filtresi nasıl temizlenir?

Filtreyi her ay ılık su ve normal deterjanla veya bulaşık makinesinde yıkayın. Yeniden takmadan önce kurumasını bekleyin.

Aktif karbon filtre ne zaman değiştirilmelidir?

Karbon filtre, iyi bir koku giderme sağlamak için her 3 ayda bir değiştirilmelidir.

Aydınlatma çalışmazsa ne yapmalıyım?

Davlumbazın fişini çekin, emiş ızgarasını açın ve lambanın sıkıca takılı olduğunu kontrol edin. Gerekirse, aynı tip ve güçte bir lamba ile değiştirin.

Davlumbazı dış bağlantı olmadan kullanabilir miyim?

Evet, aktif karbon filtre ile devridaim versiyonunda kullanabilirsiniz. Bu, kışın ısı kaybını önler.

Emiş ızgarası nasıl açılır?

Davlumbazın alt kısmındaki düğmeleri merkeze doğru kaydırın. Izgara arka pivotlar etrafında kayar. Çıkarmak için arka sağ pivotu öne doğru kaydırın.

Elektrik kurulumunda hangi güvenlik önlemleri alınmalıdır?

Şebeke geriliminin etikette belirtilene uygun olduğunu kontrol edin. En az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar kullanın. Topraklamalı davlumbazlar için kurulumun doğru şekilde topraklandığından emin olun.

Yangın riskini önlemek için davlumbaz nasıl bakım yapılmalıdır?

Yağ birikmesini önlemek için yağ filtresini düzenli olarak temizleyin. Davlumbaz altında asla alevlendirme yapmayın ve kızartmaları izleyin. Bakım öncesi cihazın fişini her zaman çekin.

KULLANIM KILAVUZU DA 622 F Dominox

Bu davlumbaz, bir pişirme tezgahı üzerine gelecek şekilde, duvara yaslanması ve monte edilmesi tasarlanarak hazırlanmıştır.

Aspiratörlü (hava tahliyesi dışarı) ve filtreli (hava dolaşımı mekan içinde) versiyonlarda kullanılabilir. En iyi randıman aspiratörlü modelde elde edilir; her halükarda, kış döneminde ısı kaybını önlemek amacıyla davlumbazın filtreli versiyonunu kullanmak daha uygun olabilir.

Montajın uzman personel tarafından ve yerel mercilerin hava tahliye sistemleri ile ilgili yönetmelikleri gözetilmek suretiyle yaptırılması gerektiğini hatırlatırız.

Kuralına uygun şekilde yapılmayan hatalı montajlar neticesinde ortaya çıkabilecek zarar ve ziyan karşısında mal üreticisi her türlü sorumluluktan muaf olacaktır.

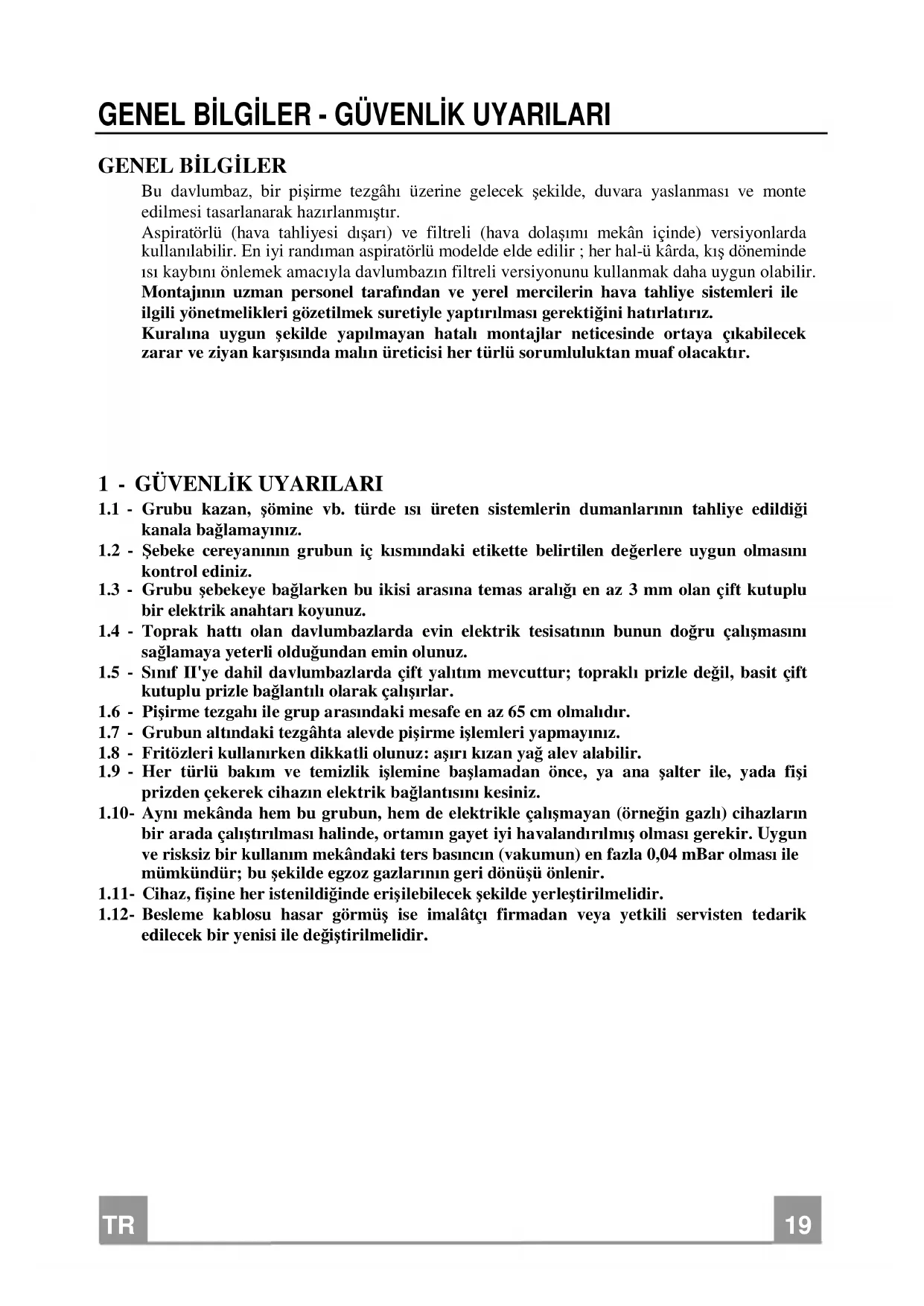

1 - GÜVENLİK UYARILARI

1.1 - Cihazı kazan, şömine vb. türde ısı üreten sistemlerin dumanlarının tahliye edildiği kanala bağlamayınız. 1.2 - Şebeke cereyanının cihazın iç kısmındaki etikette belirtilen değerlere uygun olmasını kontrol ediniz. 1.3 - Cihazı şebekeye bağlarken bu ikisi arasına temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz. 1.4 - Toprak hattı olan davlumbazlarda evin elektrik tesisatının bunun için yeterli olduğundan emin olunuz. 1.5 - Sınıf II'ye dahil davlumbazlarda çift yalıtım mevcuttur; topraklı prizle değil, basit çift kutuplu prizle bağlantılı olarak çalışırlar. 1.6 - Pişirme tezgahı ile cihaz arasındaki mesafe en az 65 cm olmalıdır. 1.7 - Cihazın altındaki tezgahta alevde pişirme işlemleri yapmayınız. 1.8 - Fritözleri kullanırken dikkatli olunuz: aşırı kızan yağ yangına yol açabilir. 1.9 - Her türlü bakım ve temizlik işlemine başlamadan önce, ya ana şalter ile ya da fişi prizden çekerek cihazın elektrik bağlantısını kesiniz. 1.10 - Aynı mekanda hem bu cihazın hem de elektrikle çalışmayan (örneğin gazlı) cihazların bir arada çalıştırılması halinde, ortamın gayet iyi havalandırılmış olması gerekir. Uygun ve risksiz bir kullanım mekandaki ters basıncın (vakumun) en fazla 0,04 mBar olması ile mümkündür; bu şekilde egzoz gazlarının geri dönüşü önlenir. 1.11 - Cihaz, fişine her istenildiğinde erişilebilecek şekilde yerleştirilmelidir. 1.12 - Besleme kablosu hasar görmüş ise imalatçı firmadan veya yetkili servisten tedarik edilecek bir yenisi ile değiştirilmelidir.

2 - MONTAJ

Bazı montaj sistemleri aspiratör ızgarasının açılmasını ve çıkarılmasını öngörmektedir.

2.1 - Aspiratör ızgarasının açılması ve çıkarılması

Izgarayı açmak için davlumbazın alt kısmında bulunan düğmeleri ortaya (merkeze) doğru sürünüz. Izgara iki adet arka pim üzerinde dönerek iner.

Izgara açık ve dikey konumdayken, sağ arka pimi yan kanal boyunca dışarıya kadar ittiriniz.

2.2 - Mobilya-raf altı montaj

a - Delinmiş mobilya: davlumbazı mobilyaya bunun için açılmış deliklerden sabitleyiniz ve bu iş için ürünle birlikte verilmiş olan 4,2 x 44,4 ebatlı 4 adet vidayı kullanınız. Izgarayı açmaya gerek yoktur. b - Delinmemiş mobilya:

b.1 - Davlumbazla birlikte bir delik delme şablonu verilmişse, üzerindeki talimatları uygulayın. b.2 - Böyle bir şablon yoksa, ızgarayı açın, davlumbazı mobilyanın tabanına yaslayın ve ürünle birlikte verilen 3,5 x 16 ebadındaki vidalarla içeriden ahşaba vidalayarak sabitleyin.

2.3 - Duvara montaj

a - Varsa delik delme şablonunu kullanarak duvara 8 mm çapında 2 delik açın, iki adet dübel koyun, 4,2 x 44,4 ebatlı iki vidayı yerleştirip 5 mm'lik kısmı dışarıda kalacak şekilde bırakın, aspiratör ızgarasını çıkarın, davlumbazı arkasındaki deliklerden yan çıkan vidalara geçirin ve iç kısımdan bu vidaları sıkın. b - Eğer delik şablonu yoksa, 8 mm çapında 2 delik delin (bkz. resim) ve dübellerle vidaları takıp "a" paragrafındaki gibi devam edin. c - Duvara braketlerle (opsiyonel) monte edilecek ise, bu parçalarla birlikte verilen şablonda yer alan talimatları izleyin. d - 1.6. maddedeki uyarıları dikkate alın.

2.4 - Model seçimi

a - Aspiratörlü

Aspiratör ızgarasını açın ve kolu ya da düğme üzerindeki oku son nokta olan "aspiratör" pozisyonuna getirin. Varsa, ortadaki topuzu çevirerek ya da geçmeli orta bağlantıyı kurtarmak için sola doğru hafifçe döndürerek aktif karbon filtresinin kapağını çıkarın.

Dış boruyu ihtiyaca göre üst ya da arka çıkıştaki 100 mm'lik flansa bağlayın (bazı modeller 120 mm çapındadır). Boşta kalan deliğe tapayı takın. 1.1. sayılı maddedeki uyarılara kesinlikle riayet edin.

b - Filtreli

Aspiratör ızgarasını açın ve kolu ya da düğme üzerindeki oku son nokta olan "filtre" pozisyonuna getirin.

Aktif karbon filtresini, orta metal topuz vasıtasıyla, ya da geçmeli tipteki bağlantıyı yapmak için sağa doğru hafifçe döndürerek takın. Varsa dış boru bağlı kalabilir.

2.5 - Elektrik bağlantısı ve fonksiyon kontrolü

1 - 1.1. paragraftaki güvenlikle ilgili 1.2, 1.3, 1.4 ve 1.5 sayılı maddelere titizlikle uymak gerekmektedir. 2 - Elektrik bağlantısı yapıldıktan sonra aydınlatma sisteminin, motorun ve farklı hız kademelerinin çalışıp çalışmadıklarını kontrol edin.

3 - ÇALIŞTIRMA

3.1 - Kumanda düğmeleri davlumbazı çalıştırır, motorun hız ayarını yapar ve pişirme tezgahını aydınlatan ışıkları açar. Cihazdan en iyi randımanı almak için ızgarayı açmanız, yoğun duman ve koku olduğunda en yüksek hızda çalıştırmanız, daha az duman olduğunda ise sessiz ve ekonomik çalışması için orta veya düşük hızda çalıştırmanız önerilir. Davlumbazı yemek pişirmeye başlarken çalıştırmanız ve pişirme işlemi bittikten sonra birkaç dakika çalışır durumda tutmanız gerekmektedir.

3.2 - Sırasıyla 1.7 ve 1.8 sayılı maddelerde belirtilenlere kesinlikle uyunuz.

4 - BAKIMI VE TEMİZLENMESİ

İyi bir bakım işlemi yüksek oranda verim sağlar ve davlumbazın ömrünü uzatır.

DİKKAT: Filtre içinde yağ birikmesi cihazın verimini düşürmenin yanı sıra, yangın riskine de davetiye çıkarır. Bu nedenle aşağıda verilen talimatlara titizlikle uyunuz.

4.1 - Yağ tutucu filtre

Farklı tiplerde sunulan mekanik bir filtredir, yağ zerreciklerini tutar. Aspiratör ızgarasının içine yerleştirilmiştir.

Bakımını şu şekilde yapınız:

a- Genel olarak: Filtrenin tipinden bağımsız olarak, çıkarmak için ızgarayı açınız ve metal tutucu klipsleri çözünüz.

b- Kullanıldıktan sonra atılan ince filtre (yaklaşık kalınlığı 1 mm):

Yıkamayınız, ortalama 2 ayda bir değiştiriniz. Eğer filtrede kimyasal doyum göstergeleri mevcut ise:

b.1- Dıştan görülen noktaların mor rengi filtrenin tüm yüzeyine yayıldığında, veya

b.2- İçteki şeritlerin normalde görünmeyen kırmızı rengi dıştan bakınca görülür hale geldiğinde filtreyi değiştiriniz.

c- Çok katmanlı metal filtre: Ayda ortalama bir kez deterjanlı suda veya bulaşık makinesinde yıkanır. Yerine takmadan önce iyice kurulayınız.

4.2 - Geçme sistemli metal yağ filtrelerin temizlenmesi

• Bunlar bulaşık makinesinde de yıkanabilir ve kullanıma göre ortalama 2 ayda bir ya da daha sıkça yıkanmaları gerekir.
• Filtreleri tek tek ve önce arka kısma doğru ittirerek, aynı anda da aşağı doğru çekerek çıkarınız.
• Bunları katlayıp kıvırmadan yıkayınız ve yerine takmadan önce kurumalarını bekleyiniz.
• Yerlerine takarken kulpun dıştan görünür şekilde konumlandırılmasına dikkat ediniz.

4.3 - Aktif karbon filtresi

Filtre versiyonlu davlumbazda kokuları tutan kimyasal filtredir. Çıkarmak için izgarayı açıp, orta topuzu gevşetiniz ya da filtreyi geleme sisteminden kurtarana kadar hafifçe sola doğru döndürünüz. Ters yönde hareket ederek tekrar takabilirsiniz. İyi randıman alabilmek için ortalama 3 ayda bir değiştiriniz.

4.4 - Aydınlatma sistemi

Eğer bir lamba çalışmıyorsa izgarayı açıp ampulü kontrol ediniz. Gerekirse aynı tipte ve voltajda bir yenisi ile değiştiriniz.

4.5 - Temizlenmesi

Davlumbazı ilk su ve nötr sıvı deterjanla temizleyiniz. Solvent, alkol ve yıpratıcı maddeler kullanmayınız. 4.1 ile 4.4 sayılı maddeler arasındaki işlemleri yaparken, bilhassa 4.3 sayılı maddedeki işlem sırasında 1.9 sayılı paragrafta yapılan uyarıya titizlikle uyunuz.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak atılmaması ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terk edilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi imha etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.
