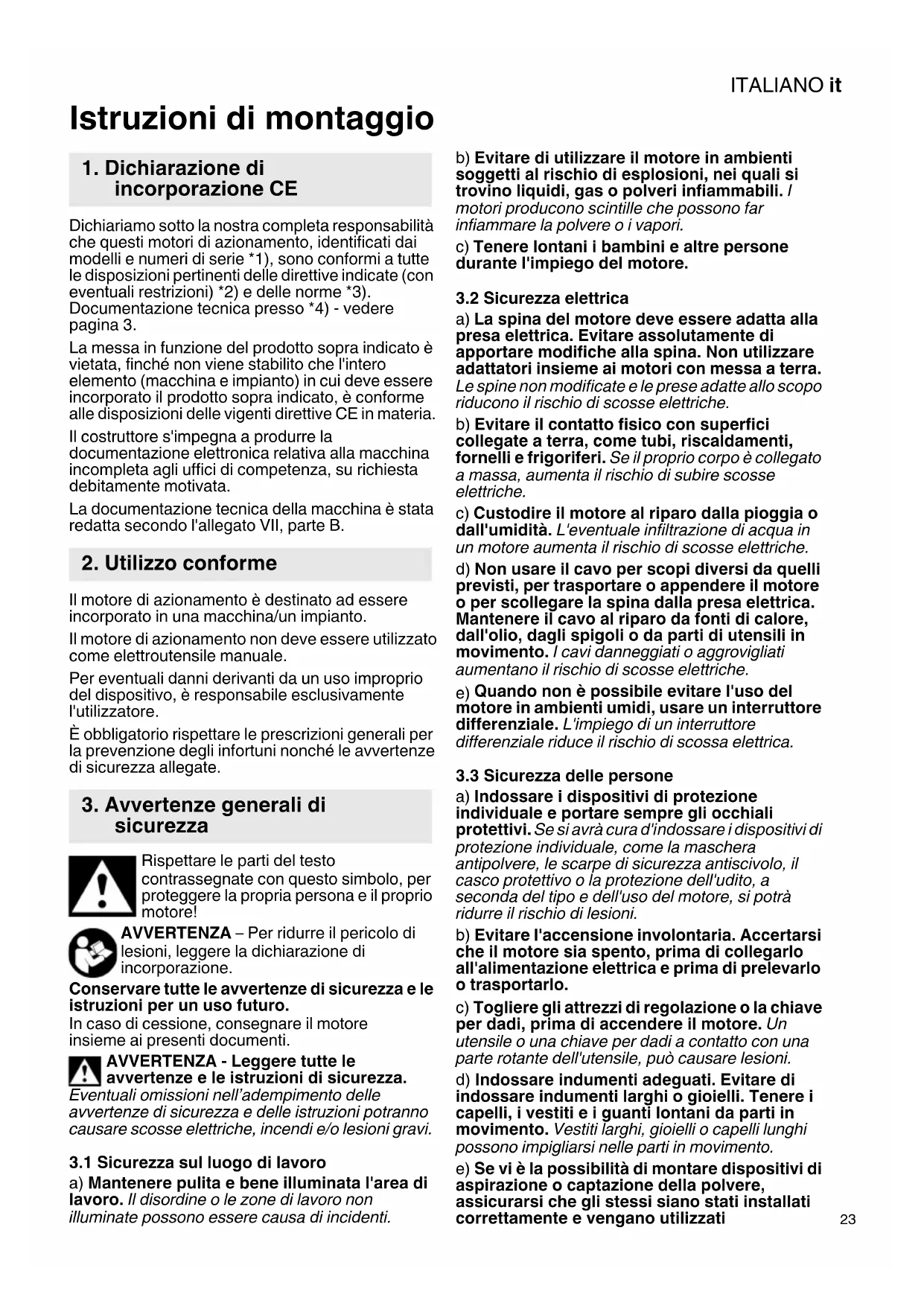

Istruzioni di montaggio Dichiariamo sotto la nostra completa responsabilità che questi motori di azionamento, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive indicate (con eventuali restrizioni) *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. La messa in funzione del prodotto sopra indicato è vietata, finché non viene stabilito che l'intero elemento (macchina e impianto) in cui deve essere incorporato il prodotto sopra indicato, è conforme alle disposizioni delle vigenti direttive CE in materia. Il costruttore s'impegna a produrre la documentazione elettronica relativa alla macchina incompleta agli uffici di competenza, su richiesta debitamente motivata. La documentazione tecnica della macchina è stata redatta secondo l'allegato VII, parte B. Il motore di azionamento è destinato ad essere incorporato in una macchina/un impianto. Il motore di azionamento non deve essere utilizzato come elettroutensile manuale. Per eventuali danni derivanti da un uso improprio del dispositivo, è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Rispettare le parti del testo contrassegnate con questo simbolo, per proteggere la propria persona e il proprio motore! AVVERTENZA – Per ridurre il pericolo di lesioni, leggere la dichiarazione di incorporazione. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. In caso di cessione, consegnare il motore insieme ai presenti documenti. AVVERTENZA - Leggere tutte le avvertenze e le istruzioni di sicurezza. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti. b) Evitare di utilizzare il motore in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. I motori producono scintille che possono far infiammare la polvere o i vapori. c) Tenere lontani i bambini e altre persone durante l'impiego del motore.

3.2 Sicurezza elettrica

a) La spina del motore deve essere adatta alla presa elettrica. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insieme ai motori con messa a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumenta il rischio di subire scosse elettriche. c) Custodire il motore al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un motore aumenta il rischio di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti, per trasportare o appendere il motore o per scollegare la spina dalla presa elettrica. Mantenere il cavo al riparo da fonti di calore, dall'olio, dagli spigoli o da parti di utensili in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

Quando non è possibile evitare l'uso del motore in ambienti umidi, usare un interruttore differenziale. L'impiego di un interruttore differenziale riduce il rischio di scossa elettrica.

3.3 Sicurezza delle persone

a) Indossare i dispositivi di protezione individuale e portare sempre gli occhiali protettivi. Se si avrà cura d'indossare i dispositivi di protezione individuale, come la maschera antipolvere, le scarpe di sicurezza antiscivolo, il casco protettivo o la protezione dell'udito, a seconda del tipo e dell'uso del motore, si potrà ridurre il rischio di lesioni. b) Evitare l'accensione involontaria. Accertarsi che il motore sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. c) Togliere gli attrezzi di regolazione o la chiave per dadi, prima di accendere il motore. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, può causare lesioni. d) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. e) Se vi è la possibilità di montare dispositivi di aspirazione o captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati

3. Avvertenze generali di

adeguatamente. L'utilizzo di un sistema di aspirazione può limitare i rischi derivanti dalla polvere.

3.4 Manipolazione e impiego accurato dei

motori a) Non sovraccaricare il dispositivo. Utilizzare il motore entro la gamma di potenza indicata. b) Non utilizzare motori con interruttori difettosi. Un motore che non si può più accendere o spegnere è pericoloso e deve essere riparato. c) Staccare la spina dalla presa di corrente prima di regolare il dispositivo o di sostituire gli accessori. Tale precauzione impedisce che il motore possa essere messo in funzione inavvertitamente. d) Custodire i motori non utilizzati al di fuori della portata dei bambini. Non fare usare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I motori sono pericolosi, se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione del motore. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezzi rotti o danneggiati al punto tale da compromettere il funzionamento del motore stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da motori sottoposti a una manutenzione insufficiente. f) Utilizzare il motore nell'osservanza delle presenti istruzioni. Rispettare le condizioni di lavoro. L'impiego dei motori per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

a) Fare riparare il motore solo ed esclusivamente da personale tecnico qualificato e solo con l'impiego di pezzi di ricambio originali. Solo così può essere salvaguardata la sicurezza del motore. Questo motore di azionamento può essere utilizzato solo se fissato saldamente alla macchina/impianto. La perdita del controllo può provocare infortuni. Il motore non deve essere utilizzato come elettroutensile manuale. Un eventuale utilizzo del motore, che differisca da quello previsto, potrebbe essere fonte di pericolo e di lesioni. Il motore non dispone di una protezione contro il riavvio. Evitare l'avviamento accidentale: disinserire sempre il dispositivo quando la spina viene staccata dalla presa oppure se si verifica un'interruzione di corrente. Il numero di giri ammesso per la macchina/ l'impianto azionato deve essere almeno pari al numero di giri massimo indicato sul motore. I componenti che girano a una velocità superiore a quella ammessa, possono spezzarsi ed essere proiettati via. Il costruttore dell'impianto è unico responsabile per la redazione delle istruzioni d'uso dell'impianto. Il costruttore dell'impianto è unico responsabile per la garanzia della sicurezza dell'impianto. Indossare i dispositivi di protezione individuale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego del dispositivo. L'esposizione prolungata a un forte rumore può causare una perdita di udito. Tenere il cavo di allacciamento lontano dalle parti rotanti. Dopo la sostituzione di utensili o la modifica delle impostazioni del dispositivo, serrare a fondo il dado delle pinze di serraggio, il mandrino di serraggio oppure altri elementi di fissaggio. Gli eventuali elementi di fissaggio allentati potrebbero spostarsi in modo inatteso e causare una perdita di controllo; i componenti rotanti non fissati possono essere scagliati con violenza. Pulire regolarmente le feritoie di ventilazione del motore. La ventola del motore attira la polvere nell'alloggiamento e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica.

4.1 Ulteriori avvertenze di sicurezza:

AVVERTENZA – Indossare sempre gli occhiali protettivi. Non afferrare il mandrino mentre ruota! Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia. Si raccomanda di utilizzare un impianto di aspirazione stazionario. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA. In caso di attivazione dell'interruttore FI, controllare e pulire il dispositivo. Vedere capitolo 8. Pulizia. Ridurre la formazione di polvere: Le particelle che si formano durante l'utilizzo di questo dispositivo possono contenere sostanze che potrebbero provocare tumori, reazioni allergiche, malattie alle vie respiratorie, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contenenti piombo), polvere minerale

4. Avvertenze specifiche di

sicurezzaITALIANO it

(mattoni, calcestruzzo e sim.), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvere di quercia o faggio), metalli, amianto. Il rischio dipende dalla durata di esposizione da parte dell'utilizzatore o delle persone che si trovano nelle vicinanze. Impedire alle particelle di raggiungere il corpo. Per ridurre l'esposizione a queste sostanze: garantire una ventilazione sufficiente nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come ad es. mascherine in grado di filtrare le particelle microscopiche. Osservare le direttive inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - non indirizzare le particelle in uscita e la corrente dell'aria di scarico della macchina su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata; - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedere pagina 2. 1Pinza di serraggio 2 Dado pinze di serraggio 3 Collare di serraggio (per il fissaggio in un supporto) 4 Interruttore a scorrimento 5 Rotellina di regolazione del numero di giri Montare e fissare il motore di azionamento sul collare di serraggio (3) in un supporto idoneo. Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione elettrica corrispondano ai dati elettrici riportati sulla targhetta del modello. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

7.1 Pinze di serraggio

Il diametro dell'attacco del mandrino azionato deve corrispondere esattamente al foro per il fissaggio della pinza di serraggio (1)! Sono disponibili pinze di serraggio per vari diametri attacco. A Pinze di serraggio (dadi inclusi) Ø 3 mm = 6.31947 Ø 1/8“ = 6.31948 Ø 6 mm = 6.31945 Ø 1/4“ = 6.31949 Ø 8 mm = 6.31946

7.2 Inserimento degli utensili

Prima di effettuare qualsiasi intervento di modifica: estrarre la spina dalla presa. La macchina dev'essere spenta e il mandrino dev'essere fermo. Utilizzare esclusivamente mandrini azionati, idonei al numero di giri al minimo del motore! Vedi Dati tecnici. Il diametro dell'attacco del mandrino azionato deve corrispondere esattamente al foro per il fissaggio della pinza di serraggio (1)! Il mandrino azionato deve essere completamente inserito nella pinza di serraggio (1). La "sporgenza" o la parte libera del mandrino azionato deve essere minima. Se si utilizzano mandrini di levigatura, non superare la massima lunghezza aperta del codolo l

indicata dal produttore! La massima lunghezza consentita del codolo è la somma tra l

e la massima profondità d'innesto

max (vedi capitolo 12.). Inserire il mandrino da azionare nella pinza di serraggio (1) fino all'arresto. Fissare il mandrino con la chiave da 13 mm fornita in dotazione. Stringere il dado della pinza di serraggio (2) con la chiave da 17/19 mm. Qualora nella pinza di serraggio non sia inserito alcun utensile, non stringere la pinza di serraggio con la chiave, ma avvitarla soltanto manualmente!

7.3 Attivazione/disattivazione

Evitare l'avviamento accidentale: disinserire sempre il dispositivo quando la spina viene staccata dalla presa oppure se si verifica un'interruzione di corrente.

6. Messa in funzione

Evitare che il dispositivo aspiri la polvere e i trucioli o ne provochi movimenti vorticosi. Dispositivi con interruttore a scorrimento: Accensione: spingere l'interruttore a scorrimento (4) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all'innesto. Spegnimento: premere sull'estremità posteriore dell'interruttore a scorrimento (4) e rilasciare.

7.4 Impostazione del numero di giri

Con la rotellina di regolazione (5) è possibile preimpostare il numero di giri e modificarlo in modo continuo. Per i numeri di giri, vedere la tabella a pagina 3. Durante la lavorazione possono depositarsi delle particelle all'interno del motore. Questo ne compromette il raffreddamento. I depositi conduttori possono pregiudicare l'isolamento del motore e provocare pericoli elettrici. Aspirare aria dal motore regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima il motore dall'alimentazione elettrica, indossando occhiali protettivi e mascherina antipolvere. - Protezione contro il sovraccarico: il numero di giri sotto carico cala NETTAMENTE. La temperatura del motore è troppo elevata! Far funzionare il dispositivo a vuoto fino al raffreddamento. - Protezione contro il sovraccarico: il numero di giri sotto carico cala LIEVEMENTE. Il dispositivo è sovraccarico. Proseguire con il lavoro riducendo il carico. - Sistema di spegnimento di sicurezza Metabo S-automatic: la macchina è stata DISATTIVATA automaticamente. In caso di un'eccessiva velocità di rampa della corrente (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spegnere il dispositivo con l'interruttore a scorrimento (4). Rimetterlo poi in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Le eventuali riparazioni dei motori devono essere eseguite esclusivamente da elettricisti specializzati! In caso di motori Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Le liste dei singoli pezzi sono disponibili da Metabo. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire i motori con i rifiuti domestici! Secondo la Direttiva Europea 2002/96/CE sugli utensili elettrici ed elettronici usati e in applicazione della normativa nazionale vigente in merito, i motori usati devono essere smaltiti separatamente e sottoposti a rici- claggio ecologico. Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. n =numero di giri al minimo (massimo numero di giri)

• =numero di giri al minimo (regolabile)

=numero di giro sotto carico

=assorbimento di potenza nominale

=potenza erogata d =foro di fissaggio della pinza di serraggio

max =massima profondità d'innesto D =diametro del collare di serraggio m =peso con il pacco batterie ricaricabili più piccolo/peso senza cavo di alimentazione Valori misurati a norma EN 60745. Dispositivo di classe di protezione II ~ corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni del motore e di raffrontarle con altri motori. In base alle condizioni d'impiego, allo stato del motore o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, SG =valore di emissione vibrazione

h,SG = incertezza (vibrazioni)

= sbilanciamento Livello sonoro classe A tipico

= livello di pressione acustica

= livello di potenza acustica

=incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare le protezioni acustiche! Disturbi elettromagnetici: In caso di disturbi elettromagnetici esterni estremi

9. Eliminazione dei guasti

11. Rispetto dell'ambiente

12. Dati tecniciITALIANO it

potrebbero verificarsi temporanee variazioni del numero di giri oppure potrebbe attivarsi la protezione contro il riavvio. In questo caso spegnere e riaccendere il dispositivo.ESPAÑOLes
