ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Antriebsmotor IK METABO

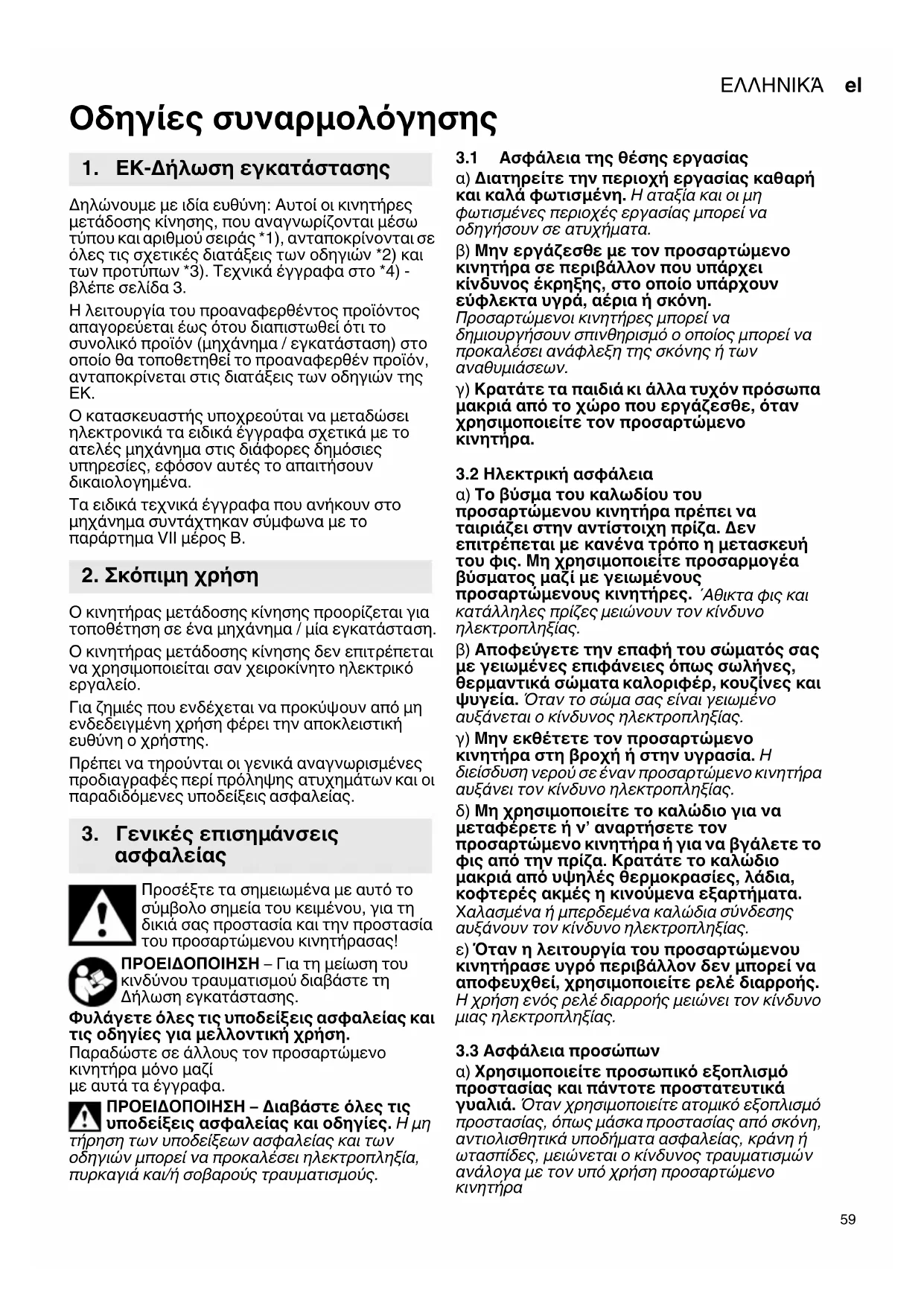

Οδηγίες συναρμολόγησης Δηλώνουμε με ιδία ευθύνη: Αυτοί οι κινητήρες μετάδοσης κίνησης, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. Η λειτουργία του προαναφερθέντος προϊόντος απαγορεύεται έως ότου διαπιστωθεί ότι το συνολικό προϊόν (μηχάνημα / εγκατάσταση) στο οποίο θα τοποθετηθεί το προαναφερθέν προϊόν, ανταποκρίνεται στις διατάξεις των οδηγιών της

Ο κατασκευαστής υποχρεούται να μεταδώσει ηλεκτρονικά τα ειδικά έγγραφα σχετικά με το ατελές μηχάνημα στις διάφορες δημόσιες υπηρεσίες, εφόσον αυτές το απαιτήσουν δικαιολογημένα. Τα ειδικά τεχνικά έγγραφα που ανήκουν στο μηχάνημα συντάχτηκαν σύμφωνα με το παράρτημα VII μέρος B. Ο κινητήρας μετάδοσης κίνησης προορίζεται για τοποθέτηση σε ένα μηχάνημα / μία εγκατάσταση. Ο κινητήρας μετάδοσης κίνησης δεν επιτρέπεται να χρησιμοποιείται σαν χειροκίνητο ηλεκτρικό

Για ζημιές που ενδέχεται να προκύψουν από μη ενδεδειγμένη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης. Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις

Προσέξτε τα σημειωμένα με αυτό το σύμβολο σημεία του κειμένου, για τη δικιά σας προστασία και την προστασία του προσαρτώμενου κινητήρασας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Για τη μείωση του κινδύνου τραυματισμού διαβάστε τη Δήλωση εγκατάστασης. Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Παραδώστε σε άλλους τον προσαρτώμενο

με αυτά τα έγγραφα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας και οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

3.1 Ασφάλεια της θέσης εργασίας

α) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Η αταξία και οι μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. β) Μην εργάζεσθε με τον προσαρτώμενο κινητήρα σε περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Προσαρτώμενοι κινητήρες μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων. γ) Κρατάτε τα παιδιά κι άλλα τυχόν πρόσωπα μακριά από το χώρο που εργάζεσθε, όταν χρησιμοποιείτε τον προσαρτώμενο

3.2 Ηλεκτρική ασφάλεια

α) Το βύσμα του καλωδίου του προσαρτώμενου κινητήρα πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμογέα βύσματος μαζί με γειωμένους προσαρτώμενους κινητήρες. ΄Αθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. γ) Μην εκθέτετε τον προσαρτώμενο κινητήρα στη βροχή ή στην υγρασία. Η

νερού σε έναν προσαρτώμενο κινητήρα αυξάνει τον κίνδυνο ηλεκτροπληξίας. δ) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή ν’ αναρτήσετε τον προσαρτώμενο κινητήρα ή για να βγάλετε το φις από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Χαλασμένα ή μπερδεμένα καλώδια

αυξάνουν τον κίνδυνο ηλεκτροπληξίας. ε) Όταν η λειτουργία του προσαρτώμενου κινητήρασε υγρό περιβάλλον δεν μπορεί να αποφευχθεί, χρησιμοποιείτε ρελέ διαρροής. Η χρήση ενός ρελέ διαρροής μειώνει τον κίνδυνο μιας ηλεκτροπληξίας.

3.3 Ασφάλεια προσώπων

α) Χρησιμοποιείτε προσωπικό εξοπλισμό προστασίας και πάντοτε προστατευτικά γυαλιά. Όταν χρησιμοποιείτε ατομικό εξοπλισμό προστασίας, όπως μάσκα προστασίας

αντιολισθητικά υποδήματα ασφαλείας, κράνη ή ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών ανάλογα με τον υπό χρήση προσαρτώμενο

1. EΚ-Δήλωση εγκατάστασης

3. Γενικές επισημάνσεις

β) Αποφεύγετε την ακούσια ενεργοποίηση. Βεβαιωθείτε ότι ο προσαρτώμενος κινητήρας είναι απενεργοποιημένος, προτού τον συνδέσετε στην παροχή ρεύματος και προτού τον σηκώσετε ή τον μεταφέρετε. γ) Αφαιρείτε τυχόν εργαλεία ρύθμισης ή κλειδιά προτού θέσετε σε λειτουργία τον προσαρτώμενο κινητήρα. Ένα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. δ) Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ενδύματα σας και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. ε) Όταν υπάρχει δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης

συλλογής σκόνης, βεβαιωθείτε ότι οι διατάξεις αυτές είναι συνδεδεμένες καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης της σκόνης μπορεί να μειώσει τον κίνδυνο που προέρχεται από τη

3.4 Προσεκτική μεταχείριση και χρήση των

προσαρτώμενων κινητήρων α) Μην υπερφορτώνετε το εργαλείο. Εργάζεστε με τον προσαρτώμενο κινητήρα στην αναφερόμενη περιοχή ισχύος. β) Μη χρησιμοποιήσετε ποτέ έναν προσαρτώμενο κινητήρα, του οποίου ο διακόπτης είναι χαλασμένος. Ένας προσαρτώμενος κινητήρας ο οποίος δεν μπορεί να τεθεί πλέον σε λειτουργία ή βρίσκεται εκτός λειτουργίας, είναι επικίνδυνος και πρέπει να επισκευαστεί. γ) Βγάλτε το βύσμα από την πρίζα προτού διεξάγετε κάποια εργασία ρύθμισης στη συσκευή ή προτού αλλάξετε κάποιο

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο ακούσιας ενεργοποίησης του προσαρτώμενου κινητήρα. δ) Φυλάσσετε μακριά από παιδιά τους προσαρτώμενους κινητήρες που δεν χρησιμοποιείτε. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με τη συσκευή ή δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να

χρησιμοποιήσουν. Οι προσαρτώμενοι κινητήρες είναι επικίνδυνοι όταν χρησιμοποιούνται από άτομα που δεν διαθέτουν επαρκή εμπειρία. ε) Να φροντίζετε και να περιποιήστε επαρκώς τον προσαρτώμενο κινητήρα. Ελέγξτε αν τα κινούμενα μέρη λειτουργούν άψογα και δεν μαγκώνουν, αν υπάρχουν σπασμένα εξαρτήματα ή έχουν υποστεί τέτοια ζημιά, ώστε να τίθεται σε κίνδυνο η λειτουργία του προσαρτώμενου κινητήρα. Αναθέστε την επισκευή των χαλασμένων εξαρτημάτων της συσκευής, πριν τη χρησιμοποιήσετε πάλι. Πολλά ατυχήματα οφείλονται σε ανεπαρκή συντήρηση των προσαρτώμενων κινητήρων. στ) Χρησιμοποιείτε τον προσαρτώμενο κινητήρα σύμφωνα με αυτές τις οδηγίες. Λαμβάνετε πάντα υπόψη τις συνθήκες εργασίας. Η χρήση προσαρτώμενων κινητήρων για άλλες εργασίες εκτός από τις προβλεπόμενες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

α) Δίνετε τον προσαρτώμενο κινητήρα σας για επισκευή σε άριστα ειδικευμένο προσωπικό, μόνο με γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται η διατήρηση της ασφάλειας του προσαρτώμενου κινητήρα. Αυτός ο κινητήρας μετάδοσης κίνησης επιτρέπεται να λειτουργεί μόνο αν έχει τοποθετηθεί και στερεωθεί με ασφάλεια σε ένα μηχάνημα/ μία εγκατάσταση. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Ο προσαρτώμενος κινητήρας δεν επιτρέπεται να χρησιμοποιείται σαν χειροκίνητο ηλεκτρικό εργαλείο. Οι χρήσεις, για τις οποίες δεν προβλέπεται ο προσαρτώμενος κινητήρας, μπορούν να προκαλέσουν επικίνδυνες καταστάσεις και τραυματισμούς. Ο προσαρτώμενος κινητήρας δεν διαθέτει προστασία επανεκκίνησης. Αποφεύγετε την ακούσια επανεκκίνηση: Απενεργοποιείτε πάντοτε το εργαλείο, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Ο επιτρεπτός αριθμός στροφών του μηχανήματος / της εγκατάστασης πρέπει να είναι ίσος ή μεγαλύτερος από το μέγιστο αριθμό στροφών που αναφέρεται στον προσαρτώμενο κινητήρα. Δομικά στοιχεία, που περιστρέφονται γρηγορότερα

επιτρεπόμενο, μπορεί να σπάσουν και να εκσφενδονιστούν. Ο κατασκευαστής της εγκατάστασης φέρει ο ίδιος την ευθύνη σύνταξης των οδηγιών λειτουργίας για την εγκατάσταση. Ο κατασκευαστής της εγκατάστασης φέρει ο ίδιος την ευθύνη για την τήρηση της ασφάλειας της εγκατάστασης. Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη

πλήρη μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλιά. Στο βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια λείανσης και υλικού. Τα μάτια πρέπει να προστατεύονται από τα εκτοξευόμενα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή

4. Ειδικές υποδείξεις

ασφαλείαςΕΛΛΗΝΙΚΆ el

η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας. Κρατάτε το καλώδιο σύνδεσης στο ρεύμα μακριά από τα περιστρεφόμενα εξαρτήματα. Σφίξτε μετά την αλλαγή εξαρτημάτων ή ρυθμίσεων στο εργαλείο το παξιμάδι σφιγκτήρα, το τσοκ ή τα άλλα υλικά στερέωσης. Τα χαλαρά υλικά στερέωσης μπορούν να μετατοπιστούν απρόσμενα και να οδηγήσουν σε απώλεια του ελέγχου, τα μη σφιγμένα, περιστρεφόμενα εξαρτήματα εκσφενδονίζονται βίαια. Καθαρίζετε τακτικά τις σχισμές αερισμού του προσαρτώμενου κινητήρα σας. Ο ανεμιστήρας του κινητήρα τραβά σκόνη μέσα στο

και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.

4.1 Περαιτέρω υποδείξεις ασφαλείας:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά. Μην πιάνετε με τα χέρια σας την περιστρεφόμενη

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα. Συνιστάται η χρήση μιας μόνιμης εγκατάστασης αναρρόφησης. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Σε περίπτωση απενεργοποίησης του εργαλείου μέσω του ρελέ διαρροής πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Βλέπε στο κεφάλαιο 8. Καθαρισμός. Μείωση επιβάρυνσης από σκόνη: Σωματίδια, τα οποία δημιουργούνται κατά την εργασία με το εργαλείο, ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί να προξενήσουν καρκίνο, αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Ορισμένα παραδείγματα αυτών των ουσιών είναι τα εξής: Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή σκόνη (από δομικούς λίθους, σκυρόδεμα και τα παρόμοια), πρόσθετες ουσίες για την επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας ξυλείας), ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία ο χρήστης ή άτομα που βρίσκονται κοντά, εκτίθενται στην επιβάρυνση. Αυτά τα σωματίδια δεν πρέπει να εισχωρήσουν

Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες: Φροντίστε για καλό αερισμό του χώρου εργασίας και φοράτε κατάλληλο εξοπλισμό προστασίας όπως μάσκες προστασίας της αναπνοής, οι οποίες μπορούν να φιλτράρουν μικροσκοπικά μικρά

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη). Συλλέξτε τα σωματίδια που προκύπτουν στο

δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο. Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον. Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης. Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους: - στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω

προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη, - χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού

- αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη. - Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες. Βλέπε στη σελίδα 2. 1 Σφιγκτήρας 2 Παξιμάδι σφιγκτήρα 3 Λαιμός σύσφιγξης (για στερέωση σε ένα εξάρτημα συγκράτησης) 4 Συρόμενος διακόπτης 5 Τροχίσκος ρύθμισης του αριθμού στροφών Τοποθετήστε τον κινητήρα μετάδοσης κίνησης στον λαιμό σύσφιγξης (3) σε ένα κατάλληλο εξάρτημα συγκράτησης και στερεώστε τον. Πριν τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

Η διάμετρος στελέχους της κινούμενης ατράκτου πρέπει να αντιστοιχεί ακριβώς στην οπή σύσφιγξης του σφιγκτήρα (1)! Υπάρχουν διαθέσιμοι σφιγκτήρες

διαφορετικές διαμέτρους στελεχών. A Σφιγκτήρες (συμπερ. παξιμάδια) Ø 3 mm = 6.31947

6. Έναρξη της λειτουργίας

7.2 Τοποθέτηση των εξαρτημάτων

Πριν από κάθε εργασία αλλαγής εξοπλισμού: Τραβήξτε το φις από την πρίζα του ρεύματος. Το εργαλείο πρέπει να είναι απενεργοποιημένο και ο άξονας ακίνητος. Χρησιμοποιείτε μόνο ατράκτους, που είναι κατάλληλες για τον αριθμό στροφών χωρίς φορτίο του προσαρτώμενου κινητήρα! Βλέπε Τεχνικά στοιχεία. Η διάμετρος στελέχους της

ατράκτου πρέπει να αντιστοιχεί ακριβώς στην οπή σύσφιγξης του σφιγκτήρα (1)! Η κινούμενη άτρακτος πρέπει να τοποθετηθεί πλήρως μέσα στον σφιγκτήρα (1). Το "προεξέχον τμήμα" της κινούμενης ατράκτου πρέπει να είναι πολύ μικρό. Στις σμυριδοκεφαλές (κονδυλάκια λείανσης) δεν επιτρέπεται η υπέρβαση του μέγιστου επιτρεπτού ελεύθερου μήκους του στελέχους l

που προβλέπεται από τον κατασκευαστή! Το μέγιστο επιτρεπόμενο μήκος στελέχους είναι το άθροισμα του l

και του μέγιστου βάθους εισαγωγής L

(βλέπε κεφάλαιο 12.) Τοποθετήστε την άτρακτο μέχρι τέρμα μέσα στον σφιγκτήρα (1). Ακινητοποιήστε τον άξονα με το συνημμένο γερμανικό κλειδί 13 mm. Σφίξτε το παξιμάδι του σφιγκτήρα (2) με το γερμανικό κλειδί 17/19 mm. Όταν δεν είναι τοποθετημένο κανένα εξάρτημα στον σφιγκτήρα, μην σφίξετε τον σφιγκτήρα με το κλειδί, αλλά βιδώστε τον μόνο με

/Απενεργοποίηση Αποφεύγετε την ακούσια επανεκκίνηση: Απενεργοποιείτε πάντοτε το εργαλείο, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Αποφύγετε τον στροβιλισμό ή την αναρρόφηση σκόνης και πριονιδιού από το

Εργαλεία με συρόμενο διακόπτη: Ενεργοποίηση: Σπρώξτε τον συρόμενο διακόπτη (4) προς τα εμπρός. Για τη συνεχή λειτουργία πιέστε τον προς τα κάτω, ώσπου να

Απενεργοποίηση: Πατήστε την πίσω άκρη του συρόμενου διακόπτη (4) και αφήστε τον

7.4 Ρύθμιση του αριθμού στροφών

Στον τροχίσκο ρύθμισης (5) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει με βαθμιδωτή ρύθμιση. Για τους αριθμούς στροφών βλέπε πίνακα στη σελίδα 3.

επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του προσαρτώμενου κινητήρα. Αυτό επηρεάζει δυσμενώς την ψύξη του προσαρτώμενου κινητήρα. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του προσαρτώμενου κινητήρα και να προξενήσουν ηλεκτρικούς

Αναρροφάτε τους ρύπους στον προσαρτώμενο κινητήρα τακτικά, συχνά και πολύ καλά μέσα από

μπροστινές και πίσω εγκοπές αερισμού ή ξεφυσάτε τους με ξηρό αέρα. Αποσυνδέετε προηγουμένως τον προσαρτώμενο κινητήρα από το ρεύμα και φοράτε ταυτόχρονα γυαλιά και μάσκα προστασίας. - Προστασία έναντι υπερφόρτισης: Ο αριθμός στροφών με φορτίο μειώνεται ΠΟΛΥ. Η θερμοκρασία του κινητήρα είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), μέχρι να κρυώσει. - Προστασία έναντι υπερφόρτισης: Ο αριθμός στροφών με φορτίο μειώνεται ΛΙΓΟ. Το εργαλείο υπερφορτώνεται. Συνεχίστε την εργασία με μειωμένο φορτίο. - Απενεργοποίηση ασφαλείας Metabo S- automatic: Το εργαλείο ΑΠΕΝΕΡΓΟΠΟΙΗΘΗΚΕ από μόνο του. Σε περίπτωση πολύ υψηλής ταχύτητας αύξησης του ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας ξαφνικής εμπλοκής ή μιας ανάκρουσης) απενεργοποιείται το εργαλείο. Απενεργοποιήστε το εργαλείο με τον συρόμενο διακόπτη (4). Ενεργοποιήστε μετά ξανά το εργαλείο και συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες εμπλοκές.

9. Επιδιόρθωση βλαβών

Επισκευές σε προσαρτώμενους κινητήρες επιτρέπεται να εκτελούνται μόνο από ειδικούς ηλεκτρολόγους! Για προσαρτώμενους κινητήρες Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Καταλόγους ανταλλακτικών μπορείτε να ζητήσετε από την Metabo. Τηρείτε τους εθνικούς κανονισμούς για την απόρριψη σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων μηχανών, συσκευασιών και πρόσθετου εξοπλισμού. Μόνο για χώρες της ΕΕ: Μην πετάτε τους προσαρτώμενους κινητήρες στον κάδο οικι- ακών απορριμμάτων! Σύμφωνα µε την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, οι προσαρτώμενοι κινη- τήρες πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο. n=Αριθμός στροφών χωρίς φορτίο (μέγιστος αριθμός στροφών)

=Αριθμός στροφών χωρίς φορτίο (ρυθμίζεται)

=Αριθμός στροφών με φορτίο

=Ονομαστική απορροφούμενη ισχύς

=Αποδιδόμενη ισχύς d=Οπή σύσφιγξης του σφιγκτήρα

max =μέγιστο βάθος εισαγωγής D=Διάμετρος λαιμού σύσφιγξης m=Βάρος με τη μικρότερη μπαταρία / βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Μηχάνημα της κατηγορίας βαθμού προστασίας II ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπών Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του προσαρτώμενου κινητήρα και τη σύγκριση διαφόρων προσαρτώμενων κινητήρων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του προσαρτώμενου κινητήρα ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα. Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 60745:

h, SG = Τιμή εκπομπής κραδασμών

h,SG = Ανασφάλεια (ταλάντωση)

= Αζυγοσταθμία Τυπικές ηχητικές στάθμες Α

= Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Αβεβαιότητα Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Φοράτε ωτοασπίδες! Ηλεκτρομαγνητικές παρεμβολές: Κάτω από την επίδραση ισχυρών ηλεκτρομαγνητικών παρεμβολών από έξω, μπορεί να παρουσιαστούν μεμονωμένες προσωρινές διακυμάνσεις του αριθμού των στροφών ή να γίνει ενεργοποίηση της προστασίας από αθέλητη επανεκκίνηση. Σε αυτή την περίπτωση απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο.

11. Περιβαλλοντολογική

12. Τεχνικά στοιχείαMAGYARhu
