MANUALE UTENTE W 17150 METABO

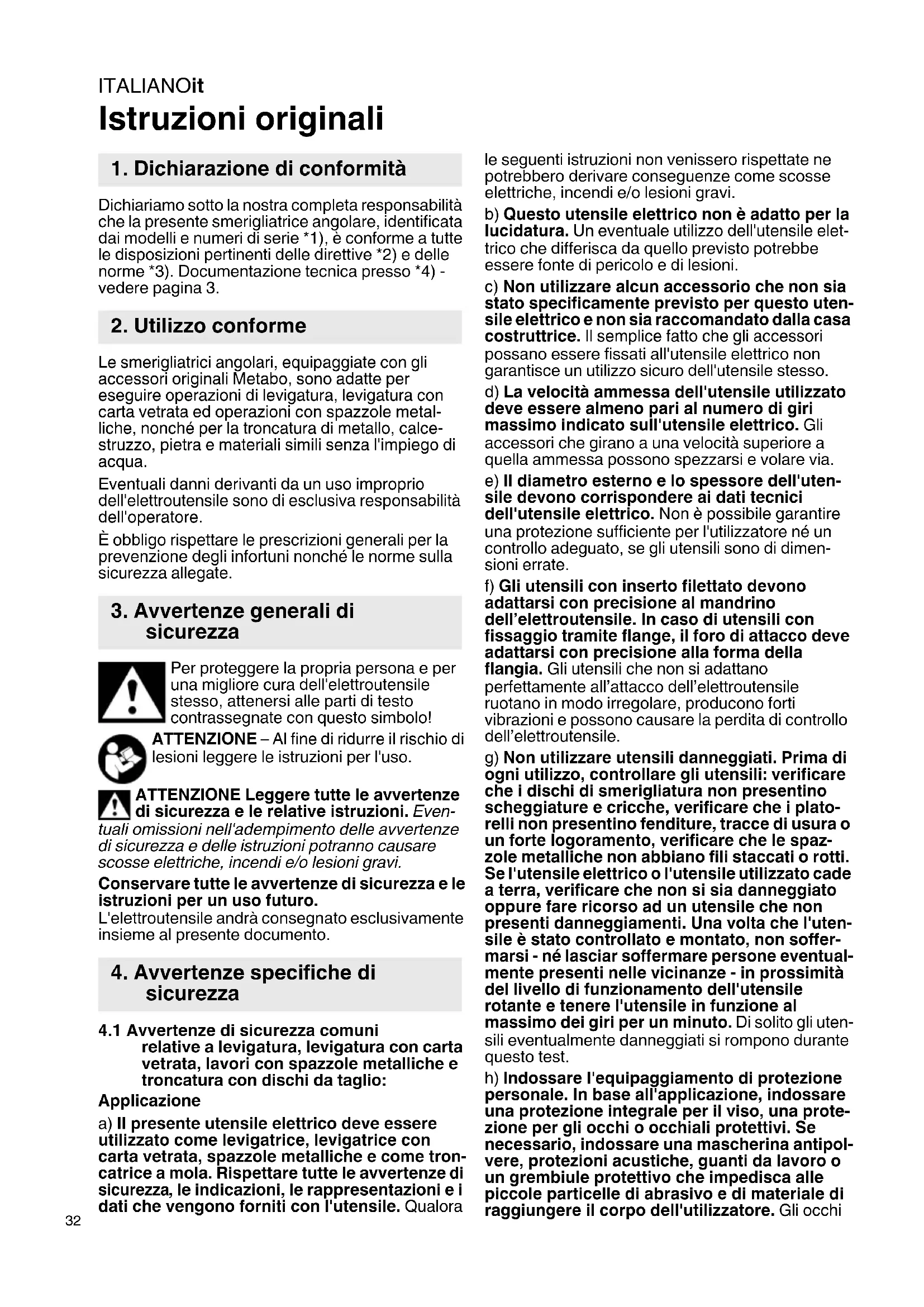

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che la presente smerigliatrice angolare, identificata dai modelli e numeri di serie *1), è conforme a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 3. Le smerigliatrici angolari, equipaggiate con gli accessori originali Metabo, sono adatte per eseguire operazioni di levigatura, levigatura con carta vetrata ed operazioni con spazzole metal- liche, nonché per la troncatura di metallo, calce- struzzo, pietra e materiali simili senza l'impiego di acqua. Eventuali danni derivanti da un uso improprio dell'elettroutensile sono di esclusiva responsabilità dell'operatore. È obbligo rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le istruzioni per l'uso. ATTENZIONE Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Even- tuali omissioni nell'adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza comuni

relative a levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura con dischi da taglio: Applicazione a) Il presente utensile elettrico deve essere utilizzato come levigatrice, levigatrice con carta vetrata, spazzole metalliche e come tron- catrice a mola. Rispettare tutte le avvertenze

sicurezza , le indicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile. Qualora le seguenti istruzioni non venissero rispettate ne potrebbero derivare conseguenze come scosse elettriche, incendi e/o lesioni gravi. b) Questo utensile elettrico non è adatto per la lucidatura. Un eventuale utilizzo dell'utensile elet- trico che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni. c) Non utilizzare alcun accessorio che non sia stato specificamente previsto per questo uten- sile elettrico e non sia raccomandato dalla casa costruttrice. Il semplice fatto che gli accessori possano essere fissati all'utensile elettrico non garantisce un utilizzo sicuro dell'utensile stesso. d) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore a quella ammessa possono spezzarsi e volare via. e) Il diametro esterno e lo spessore dell'uten- sile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimen- sioni errate. f) Gli utensili con inserto filettato devono adattarsi con precisione al mandrino dell’elettroutensile. In caso di utensili con fissaggio tramite flange, il foro di attacco deve adattarsi con precisione alla forma della flangia. Gli utensili che non si adattano perfettamente all’attacco dell’elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell’elettroutensile. g) Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare gli utensili: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, verificare che i plato- relli non presentino fenditure, tracce di usura o un forte logoramento, verificare che le spaz- zole metalliche non abbiano fili staccati o rotti. Se l'utensile elettrico o l'utensile utilizzato cade a terra, verificare che non si sia danneggiato oppure fare ricorso ad un utensile che non presenti danneggiamenti. Una volta che l'uten- sile è stato controllato e montato, non soffer- marsi - né lasciar soffermare persone eventual- mente presenti nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito gli uten- sili eventualmente danneggiati si rompono durante questo test. h) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una prote- zione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipol- vere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

devono essere protetti dagli eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego dell'utensile. Un forte rumore prolungato può causare una perdita di udito.

i) Assicurarsi che le altre persone mantengano

una distanza di sicurezza dalla propria area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. j) Tenere l'utensile soltanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'utensile e provo- care così una scossa elettrica. k) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'uten- sile, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono venire in contatto con l'utensile rotante. l) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completamente. L'utensile in rotazione può entrare in contatto con la superficie su cui è posato, facendo perdere all'utiliz- zatore il controllo dell'utensile elettrico. m) Non metter mai in funzione l'utensile elet- trico durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile in rotazione e ciò potrebbe causare lesioni all'utilizzatore. n) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. o) Non utilizzare l'utensile elettrico in prossi- mità di materiali infiammabili. Le scintille potreb- bero incendiare questi materiali. p) Non utilizzare alcun utensile che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si veri- fica quando l'utensile in rotazione, come un disco di smerigliatura, un platorello o una spazzola metal- lica, si inceppa o si blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavo- razione, ciò causa un brusco arresto della rota- zione. In questo modo un utensile elettrico privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile utilizzato, verso il punto in cui si è verificato il bloccaggio. Se ad esempio un disco di smerigliatura resta bloc- cato o agganciato nel pezzo in lavorazione, è possi- bile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso dell'opera- tore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. I contraccolpi sono la conseguenza di un utilizzo sbagliato oppure erroneo dell'utensile elettrico. Questo inconveniente può essere evitato con le adeguate misure precauzionali descritte di seguito. a) Afferrare sempre saldamente l'utensile elet- trico ed assumere una postura del corpo e delle braccia che consenta di attutire le even- tuali forze di contraccolpo. Utilizzare sempre l'impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione alla velocità massima. L'utilizzatore può control- lare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l'utensile può entrare a contatto con la mano dell'utilizzatore. c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'utensile elettrico nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'uten- sile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando entra in contatto con angoli, spigoli vivi, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena o lame dentate. Gli utensili di questo tipo causano spesso un contraccolpo o la perdita di controllo dell'utensile elettrico.

4.3 Avvertenze di sicurezza particolari per la

levigatura e la troncatura (alla mola): a) Utilizzare esclusivamente gli abrasivi omolo- gati per il proprio utensile elettrico ed il carter di protezione previsto per questo tipo di abra- sivo. Gli abrasivi non previsti per l'utensile elettrico non possono essere schermati in modo sufficiente e non sono pertanto sicuri. b) I dischi di smerigliatura a centro depresso devono essere montati in modo che la superficie levigante si trovi al di sotto del bordo del carter di protezione. Un disco di smerigliatura montato in modo non corretto, che sporge oltre il bordo del carter di protezione, non può essere schermato in modo sufficiente. c) Il carter di protezione deve essere applicato sull'elettroutensile in modo sicuro e va rego- lato in modo da garantire la massima sicu- rezza, ossia in modo tale che solo la minima parte possibile dell'abrasivo sia espostaITALIANOit

all'utilizzatore. Il carter di protezione contribuisce a proteggere l'utilizzatore da eventuali frammenti, contatti accidentali con l'abrasivo o scintille che potrebbero innescare incendi sugli indumenti. d) Gli abrasivi devono essere utilizzati esclusi- vamente per le applicazioni raccomandate. Ad esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono ideati per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivo possono provocare la rottura del disco stesso. e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni giuste per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riducono così al minimo il rischio di una rottura del disco stesso. Le flange per dischi da taglio possono differenziarsi dalle flange per altri dischi di smerigliatura. f) Non utilizzare dischi di smerigliatura usurati ideati per utensili elettrici più grandi. I dischi di smerigliatura per gli utensili elettrici di dimensioni maggiori non sono adatti al numero di giri più elevato degli utensili più piccoli e possono rompersi.

4.4 Ulteriori particolari avvertenze di sicu-

rezza in merito alla troncatura (alla mola): a) Evitare che il disco da taglio si blocchi, evitare inoltre di esercitare una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. Un sovraccarico del disco da taglio aumenta la sollecitazione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi e di conseguenza aumenta la possibilità di un contraccolpo o di una rottura del disco. b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore avvicina il disco da taglio al pezzo in lavorazione allontanan- dolo da sé, in caso di un contraccolpo l'utensile elet- trico con il disco rotante verrà indirizzato diretta- mente verso l'utilizzatore. c) Se il disco da taglio si blocca o se l'utilizza- tore interrompe il lavoro, disattivare l'attrezzo e tenerlo fermo finché il disco non si è arrestato completamente. Non tentare mai di estrarre il disco dal taglio che si sta eseguendo quando il disco stesso è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco. d) Non riattivare l'utensile elettrico finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco da taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incastrarsi, saltare via dal pezzo in lavorazione o causare un contraccolpo. e) I pannelli o i pezzi in lavorazione di grandi dimensioni devono essere supportati in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavora- zione di grandi dimensioni possono flettere sotto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto da entrambi i lati del disco, sia in prossimità del taglio, sia sui bordi. f) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

4.5 Avvertenze di sicurezza particolari per la

levigatura con carta vetrata: a) Non utilizzare fogli di carta abrasiva sovradi- mensionati, bensì attenersi alle indicazioni del produttore per quanto riguarda la dimensione dei fogli. Fogli di carta abrasiva che risultano spor- genti dal platorello possono causare lesioni nonché provocare il bloccaggio, lo strappo del foglio stesso o un eventuale contraccolpo.

4.6 Avvertenze di sicurezza particolari per le

lavorazioni con spazzole metalliche: a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzo. Non sovraccaricare i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilmente attra- verso i vestiti sottili e/o nella pelle. b) Se è raccomandato l'uso di uno schermo di protezione, evitare che il suddetto schermo e la spazzola metallica vengano in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza può aumentare a causa della pressione di appoggio e delle forze centrifughe.

4.7 Ulteriori avvertenze per la sicurezza:

AVVERTENZA – Indossare sempre gli occhiali protettivi. Utilizzare spessori elastici se vengono forniti con l'abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell'utensile e degli accessori! Proteggere i dischi dal grasso e dagli urti! I dischi di smerigliatura devono essere conservati e maneggiati con cura secondo le prescrizioni della casa costruttrice. Non utilizzare mai mole per troncare per operazioni di sgrosso! Le mole per troncare non possono essere esposte ad alcuna pressione laterale. Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivo- lare, ad es. utilizzando appositi dispositivi di fissaggio. Pezzi in lavorazione di grandi dimensioni devono essere sufficientemente sostenuti. Qualora vengano utilizzati utensili con inserto filet- tato, l'estremità del mandrino non deve venire in contatto con il fondo del foro dell'utensile da leviga- tura. Accertarsi che la filettatura dell'utensile sia sufficientemente lunga da poter alloggiare comple- tamente il mandrino. La filettatura dell'utensile deve adattarsi al filetto del mandrino. Per quanto riguarda la lunghezza del mandrino e la filettatura delITALIANO it

mandrino vedere pagina 3 ed il capitolo14. Dati Tecnici. Durante la lavorazione soprattutto di metalli, è possibile che si depositi della polvere all'interno della macchina. Questo può comportare il convogliamento di energia elettrica nella carcassa della macchina, con il conseguente rischio di scossa elettrica. Pertanto è necessario soffiare aria compressa, mediante le feritoie di ventilazione posteriori, regolarmente e in modo completo durante il funzionamento. Per questa operazione, tenere saldamente la macchina. Si raccomanda di impiegare un impianto di aspira- zione stazionario e di attivare preventivamente un interruttore di sicurezza per correnti di guasto (FI). In caso di spegnimento della smerigliatrice ango- lare per mezzo dell'interruttore di sicurezza FI, controllare e pulire l'utensile. Per la pulizia del motore vedere il capitolo 9.Pulizia. Le polveri di materiali come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o patologie delle vie respiratorie dell'utilizzatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere di legno di faggio o di quercia sono considerate cancerogene, in particolare in combinazione con additivi per il trattamento del legname (cromato, sostanze preservanti del legno). Il materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. - Utilizzare, se possibile, un sistema di aspirazione delle polveri. - Provvedere ad una buona aerazione del posto di lavoro. - Si consiglia di indossare una mascherina protet- tiva con classe di filtraggio P2. Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione. I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come ad esempio l'amianto) non devono essere lavorati. Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libere. Qualora fosse necessario eliminare la polvere, scollegare in primo luogo l'utensile elettrico dalla rete di alimentazione elettrica (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni. Utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica). In caso di utilizzo della macchina all'aperto: attivare preventivamente un interruttore di sicu- rezza FI con corrente di apertura max. (30 mA)! Estrarre la spina dalla presa prima di eseguire qual- sivoglia intervento di regolazione, modifica o manu- tenzione dell'utensile. Un'impugnatura supplementare eventualmente danneggiata o logora deve essere sostituita. Non mettere in funzione la macchina qualora l'impugna- tura sia difettosa. Un carter di protezione danneggiato o logoro dev'essere sostituito. Non mettere in funzione l'utensile qualora il carter di protezione sia difettoso. Non attivare l'utensile se mancano dei componenti o i dispositivi di protezione, o se questi sono guasti. Questo utensile elettrico non è adatto ad operazioni di lucidatura. Il diritto di garanzia viene meno in caso di utilizzo non conforme dell'attrezzo! Il motore può surriscaldarsi e l'utensile elettrico può venire danneggiato. Per eventuali lavori di lucidatura consigliamo di utilizzare le nostre lucidatrici ango- lari. Vedere a pagina 2. 1 Flangia di supporto 2 Alberino 3 Pulsante per l'arresto del mandrino 4 Blocco (per evitare l'avviamento accidentale, all'occorrenza per un funzionamento continuo)* 5 Pulsante interruttore ( accensione/spegnimento) 6 Manopola (per ruotare l'impugnatura principale)* 7 Impugnatura principale 8 Impugnatura supplementare / Impugnatura supple- mentare con ammortizzazione delle vibrazioni* 9 Carter di protezione 10 Dado di serraggio 11 Chiave a due fori 12 Leva (per la regolazione del carter di protezione senza uso di attrezzi)

Chiusura a serraggio (per la regolazione del carter di protezione senza uso di attrezzi)

14 Vite (per regolare la forza di serraggio della chiusura)*

• a seconda della dotazione / non in dotazione Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetta di identificazione.

6.1 Montaggio dell'impugnatura supplemen-

tare Lavorare solamente con l'impugnatura supplementare montata (8)! Avvitare a fondo, manualmente, l'impugnatura supplementare nel foro filettato di sinistra, centrale o di destra (a seconda della necessità).

6.2 Applicazione del carter di protezione

Per motivi di sicurezza, impiegare esclusiva- mente carter di protezione adatti agli abrasivi usati! Vedere anche il capitolo 11. Accessori! Carter di protezione per levigatura Specifico per lavorare con dischi da sgrosso, plato- relli di levigatura a lamelle, dischi da taglio diaman- tati.

5. Panoramica generale

6. Messa in funzioneITALIANOit

W 17-150, WX 17-150: Vedere pagina 2, figura D. - Premere e tenere premuta la (12)leva. Portare il carte di protezione (9)nella posizione indicata. - Rilasciare la leva e ruotare il carte di protezione finché la leva stessa non si innesta in posizione. - Premere sulla leva e ruotare il carter di protezione finché la zona chiusa non risulta rivolta verso l'utilizzatore. - Verificare che il carte sia saldamente in posizione: la leva dev'essere innestata ed il carte di prote- zione non dev'essere in condizione di poter ruotare. W 17-180, WX 17-180: Vedere pagina 2, figura E. - Aprire la chiusura a serraggio (13). Applicare il carter di protezione (9) nella posizione indicata. - Ruotare il carter di protezione finché la zona chiusa non risulti rivolta verso l'utilizzatore. - Chiudere la chiusura a serraggio. - Se necessario, aumentare la forza di serraggio della chiusura stringendo la vite (14) (con chiu- sura aperta). Utilizzare esclusivamente utensili sopra i quali il carter di protezione sporga di almeno 3,4 mm.

6.3 Impugnatura principale girevole

Lavorare soltanto con l'impugnatura principale (7) innestata. Vedere pagina 2, illustrazione A. - Premere il pulsante (6). - L'impugnatura principale (7) può essere ruotata di 90° ed innestata su entrambi i lati. - Verificare il corretto montaggio: l'impugnatura principale (7)dev'essere saldamente innestata in posizione e non dev'essere in condizione di poter ruotare.

6.4 Collegamento di alimentazione

Le prese di rete devono essere protette per mezzo di appositi fusibili ad azione ritardata o di interruttori automatici. Utensili con "X" nella denominazione del tipo: (con limitazione di spunto alla partenza automatica (avviamento dolce).) Le prese di rete possono essere protette anche per mezzo di appositi fusibili rapidi o di interruttori automatici. Prima di effettuare qualsiasi intervento di modifica: estrarre la spina dalla presa. La macchina dev'essere spenta e il mandino dev'essere fermo. Per eseguire lavori con i dischi da taglio, per motivi di sicurezza dev'essere utilizzato il carte di protezione per operazioni di troncatura (vedere capitolo11. Accessori).

7.1 Arresto del mandino

Premere il pulsante per l'arresto del mandrino (3) solo quando il mandrino è fermo. - Premere il pulsante di arresto del mandrino (3) e arrestare il mandrino (2) manualmente finché il pulsante di arresto non scatta in posizione produ- cendo un suono udibile.

7.2 Montaggio dei dischi di smerigliatura

Vedere pagina 2, illustrazione B. - Montare la flangia di supporto (1) sul mandino. La posizione sarà corretta se, una volta inserita sul mandino, la flangia non può essere ruotata. - Collocare il disco di smerigliatura, come rappre- sentato nell'illustrazione B, sulla flangia di supporto (1). Il disco di smerigliatura deve poggiare sulla flangia di supporto in modo uniforme. La flangia di lamiera delle mole per troncare deve poggiare sulla flangia di supporto.

7.3 Fissare/allentare il dado di serraggio

Stringere il dado di serraggio (10): I 2 lati del dado di serraggio sono diversi. Avvitare il dado di serraggio sul mandino come spiegato di seguito: Vedere pagina 2, illustrazione C. - A) In caso di dischi di smerigliatura sottili: Il collarino del dado di serraggio (10) è rivolto verso l'alto, affinché il disco abrasivo sottile possa essere fissato in modo sicuro. B) In caso di dischi di smerigliatura spessi: Il collarino del dado di serraggio (10) è rivolto verso il basso, affinché il dado di serraggio possa essere inserito in modo sicuro sul mandino. - Bloccare il mandino. Stringere il dado di serraggio (10) ruotandolo in senso orario con l'apposita chiave a due fori (11). Allentare il dado di serraggio: - Bloccaggio del mandino (vedere capitolo 7.1). Svitare il dado di serraggio (10) ruotandolo in senso antiorario (11) con l'apposita chiave a due fori.

8.1 Attivazione/disattivazione

Tenere la macchina sempre con entrambe le mani. Mettere dapprima in funzione la macchina, quindi avvicinarle l'utensile al pezzo in lavora- zione. Evitare che la macchina aspiri ulteriori polveri e trucioli. Accendendo e spegnendo la macchina, tenerla lontana dalla polvere residua. Dopo lo spegnimento, riporre la macchina soltanto dopo che il motore si è completamente arrestato. Evitare l'avviamento accidentale: disinserire sempre la macchina quando la spina viene staccata dalla presa oppure se si è verificata un'interruzione di corrente.

7. Montaggio del disco di

8. UtilizzoITALIANO it

Con il funzionamento continuo, la macchina continua a funzionare anche se viene liberata dalla presa. Pertanto, tenere sempre saldamente la macchina con entrambe le mani afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro. Accensione temporanea: Accensione: premere il blocco (4), quindi il pulsante interruttore (5). Lasciare il blocco (4). Spegnimento: rilasciare il pulsante interruttore (5). Funzionamento continuo (in funzione della dotazione): Accensione: premere il blocco (4) e tenerlo premuto. Premere e tenere premuto il pulsante interruttore (5). L'utensile è ora acceso. Ora premere nuovamente il blocco (4) per arrestare il pulsante interruttore (5) (accensione permanente). Spegnimento: premere e rilasciare il pulsante inter- ruttore (5).

8.2 Avvertenze per il lavoro

Levigatura e levigatura con carta abrasiva: Esercitare con l'utensile una pressione uniforme e spostarsi avanti e indietro sulla superficie in modo che l'utensile montato non si surriscaldi eccessiva- mente. Sgrossatura: per ottenere un buon risultato lavorare con un angolo di incidenza di 30° - 40. Troncatura: Durante i lavori di troncatura lavorare sempre a rotazione invertita (vedere figura). In caso contrario sussiste il pericolo che l'utensile possa fuoriu- scire in modo incontrollato dal taglio che si sta eseguendo. Procedere con un avanza- mento regolare, adeguato al materiale in lavora- zione. Non angolare il disco, non esercitare pres- sione, non oscillare. Lavorare con le spazzole metalliche: Esercitare con l'utensile una pressione uniforme. Pulizia del motore: soffiare aria compressa attra- verso le feritoie di ventilazione posteriori ad inter- valli regolari, frequentemente e in modo completo. Per questa operazione, tenere saldamente la macchina. Manopola (6) per l'impostazione dell'impugna- tura: soffiare la manopola (quando è premuta, in tutte e tre le posizioni dell'impugnatura principale). L'accensione produce un breve abbassamento della tensione. In caso di condizioni di rete anomale, sussiste il rischio di compromettere altri apparecchi. Con impedenze di rete inferiori a 0,4 Ohm non si verificano anomalie. Protezione antiriavviamento: Se la spina viene inse- rita con l'utensile acceso o viene ripristinata la corrente dopo un'interruzione, l'utensile non si riavvia. Spegnere e riaccendere la macchina. Utilizzare esclusivamente accessori originali Metabo. Vedere pagina 4. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istru- zioni per l'uso. A Carter di protezione per la troncatura Specifica per lavorare con dischi da taglio, dischi da taglio diamantati. Applicazione come descritto per "Carter di prote- zione per la levigatura" (capitolo 6.2). B Protezione per le mani per levigare con carta vetrata, lavorare con spazzole metal- liche Specifica per lavorare con platorello di supporto, platorello di levigatura, spazzole metalliche. Applicare la protezione per le mani sotto l'impugna- tura supplementare laterale. Il programma completo degli accessori è disponi- bile all'indirizzo www.metabo.com oppure nel cata- logo accessori. Le eventuali riparazioni degli elettroutensili devono essere eseguite esclusivamente da tecnici / elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. La polvere prodotta durante le lavorazioni può contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, bensì procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali. Attenersi alle norme nazionali riguardo allo smalti- mento eco-compatibile e al riciclaggio di utensili fuori servizio, confezioni ed accessori. Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elet- trici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compati- bile. Spiegazioni dei dati riportati a paga. 3. Ci riserviamo il diritto di effettuare modifiche per conformarci allo stato della tecnica.

10. Eliminazione dei guasti

13. Tutela dell'ambiente

14. Dati tecniciITALIANOit

max =diametro max. dell'utensile

max,1 =max. spessore consentito dell'utensile nella zona di serraggio in caso di utilizzo del dado di serraggio (10)

max,3 =disco da sgrosso/disco da taglio: spessore max ammesso dell'utensile impiegato M =Filettatura del mandino l =Lunghezza del mandino n =Numero di giri a vuoto (numero massimo di giri)

=Assorbimento di potenza nominale

=Potenza erogata m=peso senza cavo di alimentazione Valori rilevati secondo EN 60745. Utensile in classe di protezione II ~ Corrente alternata I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispettivi standard validi). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettrou- tensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli accessori, il carico effet- tivo potrà risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicu- rezza per l'utilizzatore, ad es. di carattere organiz- zativo. Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

h, SG = valore di emissione di vibrazione (levigatura superficiale)

h, DS = valore di emissione di vibrazione (levigatura con platorello)

,DG/DA = grado d'incertezza (vibrazioni) Livello sonoro classe A tipico:

=livello di pressione acustica

=livello di potenza sonora

= grado d'incertezza Indossare protezioni acustiche!ESPAÑOL es
