MANUAL DE UTILIZADOR W 17150 METABO

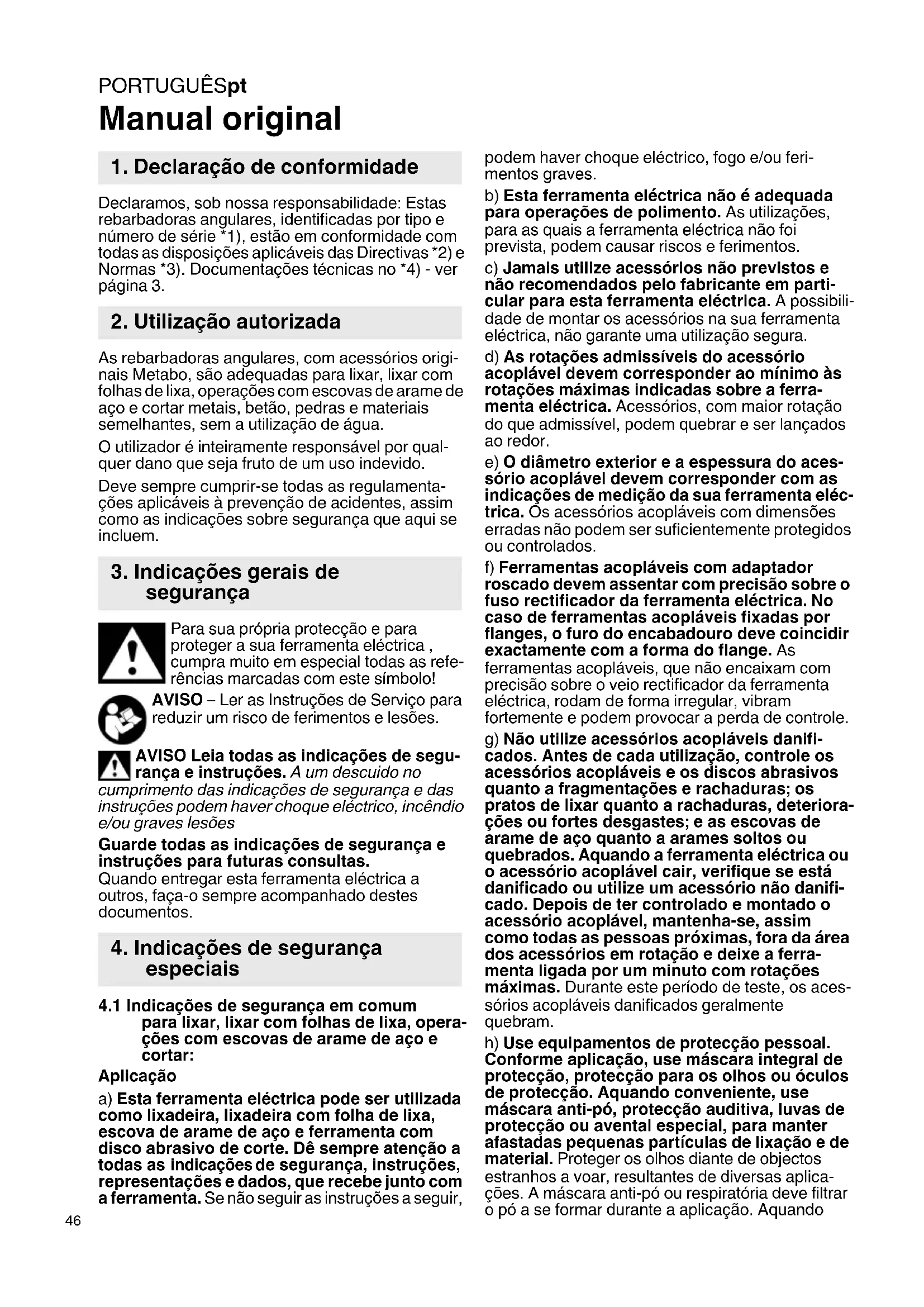

Manual original Declaramos, sob nossa responsabilidade: Estas rebarbadoras angulares, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. As rebarbadoras angulares, com acessórios origi- nais Metabo, são adequadas para lixar, lixar com folhas de lixa, operações com escovas de arame de aço e cortar metais, betão, pedras e materiais semelhantes, sem a utilização de água. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamenta- ções aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segu- rança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança em comum

para lixar, lixar com folhas de lixa, opera- ções com escovas de arame de aço e cortar: Aplicação a) Esta ferramenta eléctrica pode ser utilizada como lixadeira, lixadeira com folha de lixa, escova de arame de aço e ferramenta com disco abrasivo de corte. Dê sempre atenção a todas as indicações de segurança, instruções, representações e dados, que recebe junto com a ferramenta. Se não seguir as instruções a seguir, podem haver choque eléctrico, fogo e/ou feri- mentos graves. b) Esta ferramenta eléctrica não é adequada para operações de polimento. As utilizações, para as quais a ferramenta eléctrica não foi prevista, podem causar riscos e ferimentos. c) Jamais utilize acessórios não previstos e não recomendados pelo fabricante em parti- cular para esta ferramenta eléctrica. A possibili- dade de montar os acessórios na sua ferramenta eléctrica, não garante uma utilização segura. d) As rotações admissíveis do acessório acoplável devem corresponder ao mínimo às rotações máximas indicadas sobre a ferra- menta eléctrica. Acessórios, com maior rotação do que admissível, podem quebrar e ser lançados ao redor. e) O diâmetro exterior e a espessura do aces- sório acoplável devem corresponder com as indicações de medição da sua ferramenta eléc- trica. Os acessórios acopláveis com dimensões erradas não podem ser suficientemente protegidos ou controlados. f) Ferramentas acopláveis com adaptador roscado devem assentar com precisão sobre o fuso rectificador da ferramenta eléctrica. No caso de ferramentas acopláveis fixadas por flanges, o furo do encabadouro deve coincidir exactamente com a forma do flange. As ferramentas acopláveis, que não encaixam com precisão sobre o veio rectificador da ferramenta eléctrica, rodam de forma irregular, vibram fortemente e podem provocar a perda de controle. g) Não utilize acessórios acopláveis danifi- cados. Antes de cada utilização, controle os acessórios acopláveis e os discos abrasivos quanto a fragmentações e rachaduras; os pratos de lixar quanto a rachaduras, deteriora- ções ou fortes desgastes; e as escovas de arame de aço quanto a arames soltos ou quebrados. Aquando a ferramenta eléctrica ou o acessório acoplável cair, verifique se está danificado ou utilize um acessório não danifi- cado. Depois de ter controlado e montado o acessório acoplável, mantenha-se, assim como todas as pessoas próximas, fora da área dos acessórios em rotação e deixe a ferra- menta ligada por um minuto com rotações máximas. Durante este período de teste, os aces- sórios acopláveis danificados geralmente quebram. h) Use equipamentos de protecção pessoal. Conforme aplicação, use máscara integral de protecção, protecção para os olhos ou óculos de protecção. Aquando conveniente, use máscara anti-pó, protecção auditiva, luvas de protecção ou avental especial, para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos diante de objectos estranhos a voar, resultantes de diversas aplica- ções. A máscara anti-pó ou respiratória deve filtrar o pó a se formar durante a aplicação. Aquando

1. Declaração de conformidade

2. Utilização autorizada

3. Indicações gerais de

4. Indicações de segurança

permanecer por maior tempo exposto a ruídos fortes, pode perder capacidade auditiva.

i) Dê atenção a que outras pessoas mantenham

uma distância segura à sua área de operação. Todos, que entram na área de operação, devem usar equipamento de protecção pessoal. Peças da ferramenta ou acessórios acoplados quebrados podem ser lançados e causar ferimentos ou lesões também fora da própria área de operação. e) Aquando executar trabalhos nos quais o acessório acoplável possa atingir condutores de corrente ocultados ou o próprio cabo de rede, segure a ferramenta apenas nas superfí- cies isoladas do punho. O contacto com um cabo sob tensão também pode colocar peças de metal da ferramenta sob tensão e levar a um choque eléc- trico. k) Mantenha o cabo de rede longe de acessó- rios acopláveis em rotação. Aquando perder o controlo sobre a ferramenta, o cabo de rede pode ser cortado ou agarrado, e a sua mão ou seu braço pode atingir os acessórios acopláveis em rotação.

I) Jamais deposite de lado a ferramenta eléc-

trica, antes da completa paralisação dos aces- sórios acoplados. O acessório acoplado em rotação, pode entrar em contacto com a superfície de depósito; ocasião, na qual poderá perder o controlo sobre a ferramenta eléctrica. m) Jamais deixe ligada a ferramenta eléctrica enquanto a carrega. Devido a um contacto acidental com o acessório em rotação, a sua roupa pode ser agarrada e a ferramenta pode furar o seu corpo. n) Limpe as aberturas de ventilação da ferra- menta eléctrica em tempos regulares. A ventoinha do motor assopra o pó para dentro da carcaça, e uma forte acumulação de pó de metal pode causar perigos eléctricos. o) Não utilize a ferramenta eléctrica próximo a materiais inflamáveis. Faíscas podem acender estes materiais. p) Não utilize acessórios acopláveis, que necessitam de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode causar um choque eléc- trico.

4.2 Contragolpe e indicações de segurança

correspondentes Contragolpe é a reacção repentina em razão a um acessório acoplado em rotação a prender ou bloquear, tal como disco abrasivo, prato de lixar, escova de arame de aço etc. Prender ou bloquear leva a uma paragem inesperada do acessório acoplável em rotação. Nisso, no local de bloqueio, a ferramenta eléctrica descontrolada é acelerada no sentido anti-rotação do acessório acoplável. Se p.ex. um disco abrasivo prender ou bloquear na peça a trabalhar, o canto do disco abrasivo, que mergulha na peça, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contra- golpe. O disco abrasivo então, desloca-se em direcção à pessoa da operação ou para longe da mesma, consoante o sentido de rotação do disco no local de bloqueio. Nesta ocasião, os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização errada ou inadequada da ferramenta eléctrica. Poderá evitar o contragolpe através de medidas de segurança adequadas, descritas a seguir. a) Segure bem a ferramenta eléctrica, posi- cione-se e coloque os braços numa posição, na qual pode amortecer as forças de contra- golpe. Utilize sempre o punho suplementar, caso disponível, para obter maior controle sobre forças de contragolpe ou momentos de reacção na aceleração. Através de medidas de precaução adequadas, a pessoa de operação pode dominar as forças de contragolpe e de reacção. b) Jamais coloque a sua mão próxima a aces- sórios acopláveis em rotação. Durante um contragolpe, o acessório acoplável pode deslocar- se por cima de sua mão. c) Evite o acesso do seu corpo à área na qual a ferramenta eléctrica é deslocada durante um contragolpe. No local de bloqueio, o contragolpe impulsa a ferramenta eléctrica na direcção contrária ao movimento do disco abrasivo. d) Trabalhe com atenção dobrada na zona de cantos, arestas vivas etc. Evite com que os acessórios acopláveis rebatem da peça a ser trabalhada e encravam. O acessório acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou aquando rebate. O mesmo provoca a perda de controle ou um contragolpe. e) Jamais utilize lâminas de corrente ou lâminas de serra denteadas. Estes tipos de aces- sórios acopláveis muitas vezes causam um contra- golpe ou a perda de controlo sobre a ferramenta eléctrica.

4.3 Indicações de segurança especiais para

lixar e cortar: a) Utilize apenas corpos abrasivos admitidos para a sua ferramenta eléctrica e um resguardo previsto para estes corpos abrasivos. Os corpo abrasivo não previstos para a ferramenta eléctrica, não podem ser suficientemente protegidos, sendo inseguros. b) Os discos abrasivos curvados devem ser montados de forma a que a superfície de lixar se encontre por baixo da aresta do resguardo de protecção. Um disco abrasivo montado incorrectamente e que ultrapasse a aresta do resguardo de protecção, não pode ser protegido de forma adequada. c) O resguardo deve ser montado de forma segura na ferramenta eléctrica, e para se obter uma medida de segurança máxima, ajustado de modo que a parte menor possível do corpo abrasivo indique de forma aberta à pessoa de operação. O resguardo ajuda e deve proteger o operador contra fragmentos, contacto esporádico com o corpo abrasivo, e contra faíscas que pode- riam acender a roupa.PORTUGUÊSpt

d) Os corpos abrasivos só devem ser utilizados para as possibilidades de aplicação recomen- dadas. P.ex.: jamais lixe com a superfície lateral de um disco de corte. Discos de corte são determinados para a remoção de material através da aresta do disco. Efeitos de força lateral sobre estes corpos abrasivos podem quebrá-los. e) Utilize apenas flanges tensores sem defeitos, com devido tamanho e forma para seu disco abrasivo seleccionado. Flanges adequados apoiam o disco abrasivo e diminuem assim, o perigo de quebra do disco. Os flanges para discos de corte podem diferenciar-se dos flanges para outros discos abrasivos. f) Não utilize discos abrasivos desgastados de ferramentas eléctricas maiores. Os discos abra- sivos de ferramentas eléctricas maiores não foram concebidos para as elevadas rotações das ferra- mentas eléctricas menores, podendo quebrar.

4.4 Mais notas de segurança especiais para

cortar: a) Evite o bloquear do disco de corte ou dema- siado alta pressão. Não efectue um corte demasiado profundo. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo. b) Evite a zona logo diante e após o disco de corte em rotação. Na ocasião em que desloca o disco de corte inserido na peça para longe de si, em caso de um contragolpe, a ferramenta eléctrica com o disco em rotação pode ser lançada directa- mente para cima de si. c) No caso em que o disco de corte encravar ou quando interromper a operação, desligue sempre a ferramenta e mantenha-a segura, até a paralisação total do disco. Jamais tente retirar um disco de corte accionado do corte, de contrário poderia suceder-se um contra- golpe. Verifique e elimine a causa do encrava- mento. d) Não ligue a ferramenta eléctrica enquanto se encontra dentro da peça a trabalhar. Deixe o disco de corte atingir a sua plena rotação antes de continuar o corte com maior cuidado. De contrário, o disco pode prender, saltar para fora da peça ou causar um contragolpe. e) Apóie placas e peças grandes para mini- mizar o risco de um contragolpe devido a um disco de corte encravado. Peças grandes podem curvar-se sob seu próprio peso. A peça tem de ser apoiada de ambos os lados do disco, isto é, tanto próximo ao corte como também, à aresta. f) Proceda com maior cuidado no caso de "cortes de bolsa" em paredes montadas ou outras áreas não apercebidas. O disco de corte a penetrar, pode ocasionar um contragolpe ao cortar tubagens de gás ou água, conduções eléc- tricas ou outros objectos.

4.5 Indicações de segurança especiais para

lixar com folha de lixa: a) Não utilize folhas de lixa demasiado grandes; siga sempre as determinações do fabricante em relação ao tamanho da folha de lixa. Folhas de lixa a sobressair do prato de lixar, podem causar ferimentos e ocasionar bloqueios, rompimentos das folhas de lixa ou um contragolpe.

4.6 Indicações de segurança especiais em

relação à operação com escovas de arame de aço: a) Repare que a escova de arame de aço perde pedaços de arame também na utilização comum. Não sobrecarregue os arames através de demasiado alta pressão. Pedaços de arame a voar podem penetrar facilmente vestuário fino e/ou penetrar na pele. b) Caso seja recomendado um resguardo, evita o contacto do resguardo e a escova de arame de aço. As escovas tipo prato e tipo tacho, podem aumentar o seu diâmetro devido a pressão e forças de centrífuga.

4.7 Demais indicações de segurança:

AVISO – Utilize sempre um óculos de protecção. Use bases de amortecimento elásticas, quando estas forem colocadas à disposição junto com o abrasivo e quando forem requeridas. Observar as indicações do fabricante da ferra- menta ou do acessório! Proteger os discos diante de graxa e impactos! Os discos abrasivos devem ser guardados e manu- seados com cuidado e conforme instruções do fabricante. Jamais use os discos abrasivos de corte para rebarbar! Os discos abrasivos de corte não devem ser submetidos a uma pressão lateral. A peça a trabalhar deve ficar bem apoiada e ser protegida contra deslizes, p.ex. através de disposi- tivos de fixação. Peças maiores tem de ser apoiadas suficientemente. Na utilização de acessórios acopláveis com adap- tador roscado, a extremidade do veio não deve tocar o fundo do furo da lixadeira. Cuide sempre, para que a rosca do acessório acoplável apresente o comprimento necessário para acolher o compri- mento do veio. A rosca do acessório acoplável deve ter o tamanho certo para a rosca sobre o veio. Comprimento e rosca do veio, consultar página 3 e capítulo 14. Dados técnicos. Pó condutivo pode depositar-se no interior da ferramenta, particular- mente durante a maquinação de metais. O que pode causar a passagem de energia eléctrica para a carcaça da ferramenta. Isto poderá fundamentar o perigo temporário de um choque eléctrico. Por isso é necessário limpar regular e frequentemente a ferramenta soprando ar comprimido através das ranhuras de ventilação traseiras, com ela a traba- lhar. Nisso, deve segurar bem a ferramenta.PORTUGUÊS pt

Recomenda-se a aplicação de um sistema de aspi- ração estacionário e a intercalação de um disjuntor de corrente de avaria (FI). Aquando a rebarbadora angular desligar através do disjuntor de protecção FI, deverá examinar e limpar bem a ferramenta. Limpeza do motor, consultar capítulo 9. Limpeza. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspi- rador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respira- tória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Matérias que durante o tratamento geram pós ou vapores nocivos à saúde (p.ex. asbesto) não devem ser tratados. Providencie para que durante o trabalho sob condi- ções de pó, as aberturas de ventilação estejam livres. Caso fique necessário, remova o pó; desco- necte primeiramente a ferramenta eléctrica da alimentação de rede (utilize objectos não metais) e evite a danificação de componentes internos. Ferramentas danificadas, não circulares resp. vibrantes não devem ser utilizadas. Evite danos em tubagens de gás e de água, condu- tores eléctricos e paredes portadoras (estática). No caso de utilizar a ferramenta ao ar livre: deve pré-conectar um disjuntor de protecção FI com corrente de activação máx. (30 mA)! Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, reequipamento ou manutenção. O punho adicional quando danificado ou rachado, deve ser substituído. Não operar a ferramenta com o punho suplementar defeituoso. Substituir o resguardo quando danificado ou rachado. Não operar a ferramenta com o resguardo defeituoso. Não ligar a ferramenta na ausência de partes da ferramenta ou dos equipamentos de protecção ou quando estes com defeito. Esta ferramenta eléctrica não é determinada para operações de polimento. O direito à garantia é anulado a uma utilização inadequada! O motor pode ser sobreaquecido e a ferramenta eléctrica danificada. Para as operações de polimento, reco- mendamos a nossa polidora angular. Consultar a página 2. 1Flange de apoio 2Veio 3 Botão de bloqueio do veio 4 Bloqueio (contra ligação involuntária ou para ligação contínua)*

Gatilho (para Ligar/desligar) 6 Botão (para rodar o punho)* 7 Punho principal 8 Punho suplementar / Punho suplementar com amortecimento de vibrações * 9Resguardo 10 Porca de aperto 11 Chave de dois furos 12 Alavanca (para regulação do resguardo sem o uso de ferramentas)

Fecho-tensor (para a regulação do resguardo sem chave)

14 Parafuso (para o ajuste da força de aperto do fecho-tensor)*

• Conforme equipamento / não incluído no volume de fornecimento Antes de ligar o cabo de alimentação, veri- fique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica do aparelho.

6.1 Montagem do punho suplementar

Trabalhar apenas com punho adicional (8) montado! Aparafusar o punho suplementar à mão no furo roscado esquerdo, central ou direito (conforme necessidade).

6.2 Montar o resguardo

Por razões de segurança, use apenas o resguardo previsto para correspondente meio abrasivo! Consultar também capítulo 11. Resguardo para lixar Adequado para os trabalhos com discos de rebarbar, pratos de lixa de lamelas, discos de corte de diamante. W 17-150, WX 17-150: Consultar página 2, figura D. - Premer a alavanca (12) e mantê-la premida. Montar o resguardo (9) na posição representada. - Soltar a alavanca e rodar o resguardo até o engate da alavanca. - Premir a alavanca e posicionar o resguardo de modo a que a zona fechada indica ao operador. - Verificar o ajuste seguro: a alavanca deve estar engatada e o resguardo fixo, sem possibilidades de deslocamento. W 17-180, WX 17-180: Consultar página 2, figura E. - Abrir o fecho de aperto (13). Montar o resguardo (9) na posição representada. - Posicionar o resguardo de modo que a zona fechada indique ao operador.

6. Colocação em operaçãoPORTUGUÊSpt

- Fechar o fecho de aperto. - Se necessário, aumentar a força de aperto do fecho, apertando o parafuso (14) (com o fecho de aperto aberto). Só deve utilizar acessórios acopláveis que ainda possam ser protegidos pelo resguardo, por pelo menos 3,4 mm além da sua própria medida.

6.3 Punho principal rotativo

Trabalhar somente com o punho principal (7) engatado. Consultar página 2, figura A. - Premer o botão (6). - Agora é possível rodar o punho principal (7) por 90° para ambos os lados, e engatá-lo. - Verificar o ajuste seguro: O punho principal (7) deve estar engatado e fixo, sem possibilidade de deslocamento.

As tomadas de ficha de rede têm de estar prote- gidas com fusíveis lentos ou disjuntores de circuito. Ferramentas com um "X" na identificação de tipo: (com limitador da corrente de arranque automático instalado (arranque suave).) As tomadas de ficha de rede também podem estar protegidas com fusí- veis rápidos ou disjuntores de circuito. Antes de quaisquer operações de mudança: puxar sempre a ficha da tomada eléctrica. A ferramenta deve estar desligada e o veio parado. Por motivos de segurança durante as opera- ções com os discos de corte, sempre deve utilizar o resguardo para o disco de corte (veja capí- tulo 11. Acessórios).

Premer o botão de bloqueio do veio (3) apenas quando o veio paralisado! - Premer o botão de bloqueio do veio (3) e rodar o veio (2) manualmente até o engate notável do botão de bloqueio do veio.

7.2 Montagem do disco abrasivo

Consultar página 2, figura B. - Montar o flange de apoio (1) sobre o veio. O flange está montado correctamente quando já não mais pode ser rodado sobre o veio. - Assentar o disco abrasivo tal como mostra a figura B, sobre o flange de apoio (1). O disco abrasivo deve encostar uniformemente sobre o flange de apoio. O flange de chapa dos discos abrasivos de corte deve encostar sobre o flange de apoio.

7.3 Fixar/soltar a porca de aperto:

Fixar a porca de aperto (10): Os dois lados da porca de aperto são diferentes. Aparafusar a porca de aperto sobre o veio conforme segue: Consultar página 2, figura C. - A) Para discos abrasivos finos: o colar da porca de aperto (10) indica para cima, para poder apertar bem o disco abrasivo fino. B) Para discos abrasivos grossos: o colar da porca de aperto (10) indica para baixo, para poder fixar bem a porca de aperto sobre o veio. - Bloquear o veio. Fixar bem a porca de aperto (10), servindo-se da chave de dois furos (11) e rodando no sentido horário. Soltar a porca de aperto: - Bloquear o veio (veja capítulo 7.1). Desaparafusar a porca de aperto (10), servindo-se da chave de dois furos (11) e rodando no sentido anti-horário.

Guiar a ferramenta sempre com ambas as mãos. Primeiro ligar, de seguida encostar o acessório acoplável à peça. Deve evitar-se com que a ferramenta aspire ainda mais pó e aparas. Ao ligar e desligar a ferramenta, deve afastá-la da poeira que se tenha depositado. Pousar a ferramenta depois de desli- gada apenas quando o motor tiver parado. Evite o arranque involuntário: Sempre desligue a ferramenta aquando a ficha for reti- rada da tomada ou no caso de falta de energia eléc- trica. Na ligação contínua, a ferramenta continua a funcionar mesmo quando for arrancada da mão. Portanto, segurar a ferramenta sempre nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. Ligação momentânea: Ligar: Premer primeiro o bloqueio (4) e então, premer o gatilho (5). (4) Soltar o bloqueio. Desligar: Soltar o gatilho (5). Ligação contínua (conforme equipamento): Ligar: Premer o bloqueio (4) e mantê-lo premido. Premer o gatilho (5) e mantê-lo premido. A ferramenta está ligada. Agora, premer novamente o bloqueio (4) para a retenção do gatilho (5) (ligação contínua). Desligar: Premer o gatilho (5) e soltá-lo.

8.2 Indicações sobre a utilização

Lixar e lixar com folha de lixa: Exercer força moderada sobre a ferramenta e movi- mentá-la sobre toda a superfície, para não sobrea-

7. Montagem do disco abrasivo

8. UtilizaçãoPORTUGUÊS pt

quecer a superfície da peça a ser trabalhada. Lixamento de desbaste: para se obter um bom resultado, trabalhar a um ângulo de encosto de 30° - 40°. Cortar: No caso de cortes, trabalhar sempre na contra-rotação (veja figura). De contrário, há perigo da ferramenta soltar de forma incontrolada para fora do corte. Trabalhar com avanço moderado, adaptado ao material a trabalhar. Não prender, não exercer pressão, não oscilar. Operações com escovas de arame de aço: Exercer força moderada sobre a ferramenta. Limpeza do motor: Limpar regular e frequente- mente a ferramenta soprando ar comprimido através das ranhuras de ventilação traseiras. Nisso, deve segurar bem a ferramenta. Botão (6) para regulação do punho: Oportuna- mente deve assoprar o botão (quando premido, nas 3 posições do punho principal). Os processos de ligação geram breves reduções de tensão. Em condições de rede desfavoráveis podem haver efeitos negativos em outros apare- lhos. No caso de impedâncias de rede abaixo de 0,4 Ohm, pode contar-se com avarias. Protecção contra rearranque inadvertido: A ferra- menta não funciona quando a ficha de rede for inse- rida com a ferramenta ligada ou quando a fonte de alimentação for restabelecida após uma inter- rupção. Desligar e voltar a ligar a ferramenta. Utilize apenas acessórios Metabo genuínos. Consultar página 4. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. A Resguardo para cortar Adequado para os trabalhos com discos de corte, discos de corte de diamante. Montagem conforme descrito em "Resguardo para lixar“ (capítulo 6.2). B Resguardo para mãos para lixar com folha de lixa, trabalhos com escovas de arame de aço Adequado para os trabalhos com prato de apoio, prato de lixar, escovas de arame de aço. Montar o resguardo para mãos por baixo do punho suplementar lateral. Programa completo de acessórios, vide www.metabo.com, ou o Catálogo de Acessórios. As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. O pó de lixa formado pode conter substâncias nocivas: não deitá-lo no lixo doméstico mas sim, entregá-lo a uma estação de colecta de lixo espe- cial. Siga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferra- mentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologica- mente correcta. Esclarecimento sobre as indicações na página 3 . Reserve-se o direito de proceder a alterações ao progresso tecnológico.

max = Diâmetro máx. do acessório acoplável

max,1 = Espessura máx. admissível do acessório acoplável no âmbito de aperto com utili- zação da porca de aperto (10)

max,3 = Disco de rebarbar/disco de corte: Espessura máxima admissível do aces- sório acoplável M=Rosca do veio l = Comprimento do veio rectificador n = Rotações em vazio (rotações máximas)

= Potência nominal consumida

=Potência útil m = Peso sem cabo de rede Valores medidos de acordo com a norma EN 60745. Máquina da classe de protecção II ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os

10. Correcção de avarias

13. Protecção do meio ambiente

intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, SG = Valor da emissão de vibrações (lixar superfícies)

h, DS = Valor da emissão de vibrações (lixar com prato de lixar)

h,SG/DS = Insegurança (vibrações) Valores típicos e ponderados pela escala A para o ruído:

=Nível de pressão sonora

=Nível de energia sonora

= Insegurança Utilizar protecções auriculares.SVENSKA sv
