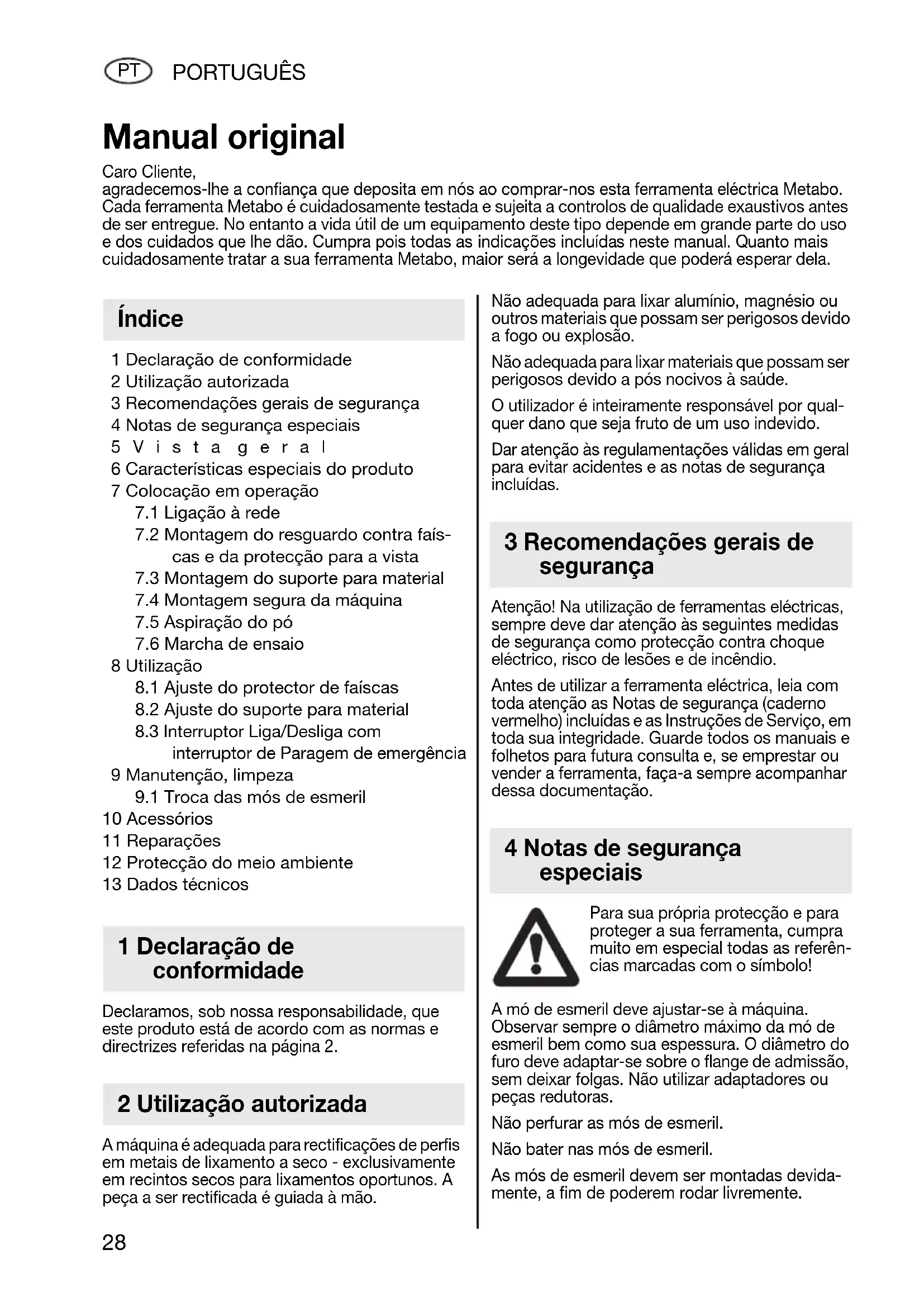

1 Declaração de conformidade 2 Utilização autorizada 3 Recomendações gerais de segurança 4 Notas de segurança especiais 5Vista geral 6 Características especiais do produto 7 Colocação em operação

7.2 Montagem do resguardo contra faís-

cas e da protecção para a vista

7.3 Montagem do suporte para material

7.4 Montagem segura da máquina

interruptor de Paragem de emergência 9 Manutenção, limpeza

9.1 Troca das mós de esmeril

10 Acessórios 11 Reparações 12 Protecção do meio ambiente 13 Dados técnicos Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2. A máquina é adequada para rectificações de perfis em metais de lixamento a seco - exclusivamente em recintos secos para lixamentos oportunos. A peça a ser rectificada é guiada à mão. Não adequada para lixar alumínio, magnésio ou outros materiais que possam ser perigosos devido a fogo ou explosão. Não adequada para lixar materiais que possam ser perigosos devido a pós nocivos à saúde. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Dar atenção às regulamentações válidas em geral para evitar acidentes e as notas de segurança incluídas. Atenção! Na utilização de ferramentas eléctricas, sempre deve dar atenção às seguintes medidas de segurança como protecção contra choque eléctrico, risco de lesões e de incêndio. Antes de utilizar a ferramenta eléctrica, leia com toda atenção as Notas de segurança (caderno vermelho) incluídas e as Instruções de Serviço, em toda sua integridade. Guarde todos os manuais e folhetos para futura consulta e, se emprestar ou vender a ferramenta, faça-a sempre acompanhar dessa documentação. Para sua própria protecção e para proteger a sua ferramenta, cumpra muito em especial todas as referên- cias marcadas com o símbolo! A mó de esmeril deve ajustar-se à máquina. Observar sempre o diâmetro máximo da mó de esmeril bem como sua espessura. O diâmetro do furo deve adaptar-se sobre o flange de admissão, sem deixar folgas. Não utilizar adaptadores ou peças redutoras. Não perfurar as mós de esmeril. Não bater nas mós de esmeril. As mós de esmeril devem ser montadas devida- mente, a fim de poderem rodar livremente. Manual original Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos esta ferramenta eléctrica Metabo. Cada ferramenta Metabo é cuidadosamente testada e sujeita a controlos de qualidade exaustivos antes de ser entregue. No entanto a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar a sua ferramenta Metabo, maior será a longevidade que poderá esperar dela. Índice 1 Declaração de conformidade 2 Utilização autorizada 3 Recomendações gerais de segurança 4 Notas de segurança especiais 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 28 Freitag, 14. November 2008 9:55 09PORTUGUÊS

Não devem ser utilizadas mós de esmeril danifi- cadas, deformadas resp. vibrantes. Para a fixação das mós de esmeril devem ser utili- zados apenas os flanges fornecidos. As bases de amortecimento entre o flange e o corpo abrasivo devem ser de matérias elásticas como p.ex. papelão macio. Proteger as mós de esmeril contra batidas, impactos e graxas. Não pegar na mó de esmeril em rotação. Trabalhar somente com a tampa de protecção (1) montada. Para lixar, gire a protecção para os olhos (9) para baixo. Lixar na periferia das mós de esmeril - não na parte lateral da mó de esmeril. Não travar as mós de esmeril através da contra- pressão lateral. A peça a ser rectificada deve ter um tamanho máximo resp. mínimo, de modo a que possa ser segurada com ambas as mãos. Para a utilização prolongada podem formar-se altas temperaturas superficiais. Use sempre óculos de protecção, protecções auriculares e luvas de protecção. Utilize também outros equipamentos de protecção pessoal como p.ex. uma adequada roupa de protecção. Provi- dencie, para que as faíscas formadas durante a utilização, não causam nenhum perigo, atingindo p.ex. o operador ou outras pessoas ou incendi- ando substâncias inflamáveis. Proteja áreas peri- gosas com cobertores anti-fogo. Nas áreas com risco de fogo, mantenha à mão um meio de extinção adequado. Utilize uma máscara anti-pó adequada. Durante a rectificação, as peças a serem rectifi- cadas podem ficar quentes. Ver página 3 (desdobrar a página). 1 Tampa de protecção 2 Porca de fixação 3 Flange tensor 4Mó de esmeril 5 Flange de admissão 6 Bocal de aspiração de pó 7 Resguardo 8 Suporte para peças 9 Protecção para a vista

Interruptor Liga/Desliga com interruptor de Paragem de emergência 11 Resguardo contra faíscas

• Interruptor de Paragem de emergência para segurança optimizada do utilizador

• Máquina robusta para a utilização na indústria.

• Resguardo para os olhos de grandes dimen- sões como protecção contra faíscas.

Antes de ligar o cabo de alimentação, veri- fique se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferramenta. Ds D 6175, Ds D 9201 (versão com corrente trifásica): A ficha não se encontra incluída no volume de fornecimento, dado que existem diversos tipos de ficha. Mande conectar a ficha apenas por um técnico eléctrico autorizado! Observe o devido sentido de rotação das mós de esmeril.

7.2 Montagem do resguardo contra faíscas

e da protecção para a vista Montar o resguardo contra faíscas (11) e a protecção para a vista (9) tal como mostra a figura a, página 3.

7.3 Montagem do suporte para material

Montar o suporte para material (8) tal como mostra a figura b, página 3.

7.4 Montagem segura da máquina

Colocar a máquina sobre uma bancada de trabalho firme. Observar por uma estabilidade segura da máquina. Também é possível aparafusar a máquina (para- fusos não no volume de fornecimento). Para o efeito, remova os pés de borracha e enrosque os parafusos de fixação por estes orifícios. 5Vista geral 6 Características especiais do produto 7 Colocação em operação 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 29 Freitag, 14. November 2008 9:55 0930 PORTUGUÊS

Aquando utilizar sobre um pedestal ou uma consola para parede (veja capítulo Acessórios): aparafusar a máquina.

Junto ao bocal de aspiração de pó (6) é possível conectar um dispositivo de aspiração adequado para esmeriladoras duplas

Remover primeiro o tampão de fecho.

7.6 Marcha de ensaio

Antes da primeira utilização, inspeccione as mós de esmeril. Marcha de ensaio Antes da primeira utilização deve efectuar uma marcha de ensaio por cerca de 5 min sem esforços. Enquanto isso, não devem permanecer pessoas na área de risco.

Ajuste sempre o protector de faíscas (11) a fim de compensar o desgaste das mós de esmeril (4). Desapertar os 2 parafusos do protector de faíscas e deslocar o protector de faíscas. A distância entre o protector de faíscas e a mó de esmeril deve ser o quanto menor possível, porém jamais acima de 2 mm (vide figura, página 3)

A mó de esmeril deve ser trocada quando desgas- tada a ponto de não mais garantir os 2 mm de distância máxima.

8.2 Ajuste do suporte para material

Ajuste sempre o suporte para material (8) a fim de compensar o desgaste das mós de esmeril (4). A distância entre o suporte para material e a mó de esmeril deve ser o quanto menor possível, porém jamais acima de 2 mm (vide figura, página 3)

A mó de esmeril deve ser trocada quando desgas- tada a ponto de não mais garantir os 2 mm de distância máxima.

8.3 Interruptor Liga/Desliga com interrup-

tor de Paragem de emergência

• Ligar = premir o interruptor verde (10).

• Desligar = premir o interruptor vermelho (10). Limpar, efectuar a manutenção e controlar regu- larmente a máquina e os equipamentos de protecção. Deve sempre puxar a ficha de rede na ocasião de um ajuste, uma conservação ou reparação.

9.1 Troca das mós de esmeril

Use apenas mós de esmeril Metabo genu- ínas. A velocidade admissível indicada sobre a mó de esmeril deve ser igual ou maior do que a velocidade máxima em vazio indi- cada sobre a placa de potências da máquina. Inspecção da mó de esmeril: Suspender a mó de esmeril num fio. Bater levemente com um pedaço de madeira dura. Mós de esmeril impecáveis emitem um som claro. A um tilintar, a mó de esmeril está danifi- cada. Não utilizar mós de esmeril danificadas. - Desenroscar os parafusos da tampa de protecção (1) e retirar a tampa (1). - Segurar a mó de esmeril (4) tal como indicado. Atenção, perigo de lesões! Usar luvas de protecção! - Desenroscar a porca de fixação (2) com uma chave de bocas. Atenção! Rosca à esquerda do lado esquerdo da máquina , isto é, para soltar, rodar a porca de fixação (2) no sentido horário! - Retirar o flange tensor (3) e a mó de esmeril (4). - Montar uma nova mó de esmeril (4) por ordem inversa. - Voltar a fixar a tampa de protecção (1) com os parafusos. Apertar os parafusos. - Ajustar o protector de faíscas (11) e o suporte para material (8) conforme descrito nos capítulos

Marcha de ensaio Após a troca da mó de esmeril deve efec- tuar uma marcha de ensaio por cerca de 5 min sem esforços. Enquanto isso, não devem permanecer pessoas na área de risco. Use apenas acessórios Metabo genuínos. Se precisar de acessórios consulte o seu distri- buidor. Para que o distribuidor possa seleccionar o aces- sório adequado, tem de saber o modelo exacto da sua ferramenta. Consulte a página 4. A Mós de esmeril (em óxido de alumínio para aço para ferra- mentas) Ds W 5175, Ds D 6175 Grão e dureza: Cód.p/ped.: 36 P 6.30657 60 N 6.30656 Ds W 9200, Ds D 9201 Grão e dureza: Cód.p/ped.: 36 P 6.30647 60 N 6.30646 B Pedestal para máquinas com diâmetro para mós de esmeril a partir de 175 mm, altura 829 mm, 19 kg, Cód.p/ped.: 6.23866 C Consola para parede Cód.p/ped.: 6.23863 Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações do equipamento deste tipo APENAS podem ser efectuadas por pessoal quali- ficado! Qualquer ferramenta eléctrica da Metabo que necessite de reparação pode ser enviada para um dos endereços que se incluem na lista de peças sobressalentes. Favor descrever o defeito constatado antes de enviar a peça para reparação. As embalagens da Metabo são 100% recicláveis. Ferramentas eléctricas sem possibilidade de repa- ração e acessórios contém uma apreciável quanti- dade de matéria-prima e plásticos que também podem ser incluídos em um processo de reci- clagem. Estas instruções estão impressas em papel reci- clado. Só para países da UE: Não deitar as ferra- mentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/ CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser reco- lhidas em separado e entregues a uma reciclagem ecologicamente correcta. Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico.
