BEDIENUNGSANLEITUNG Ds D 6175 METABO

), 2004/108/EG Erhard Krauß, Geschäftsführung © 2008 Metabowerke GmbH, 72622 Nürtingen, Germany 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 2 Freitag, 14. November 2008 9:55 093

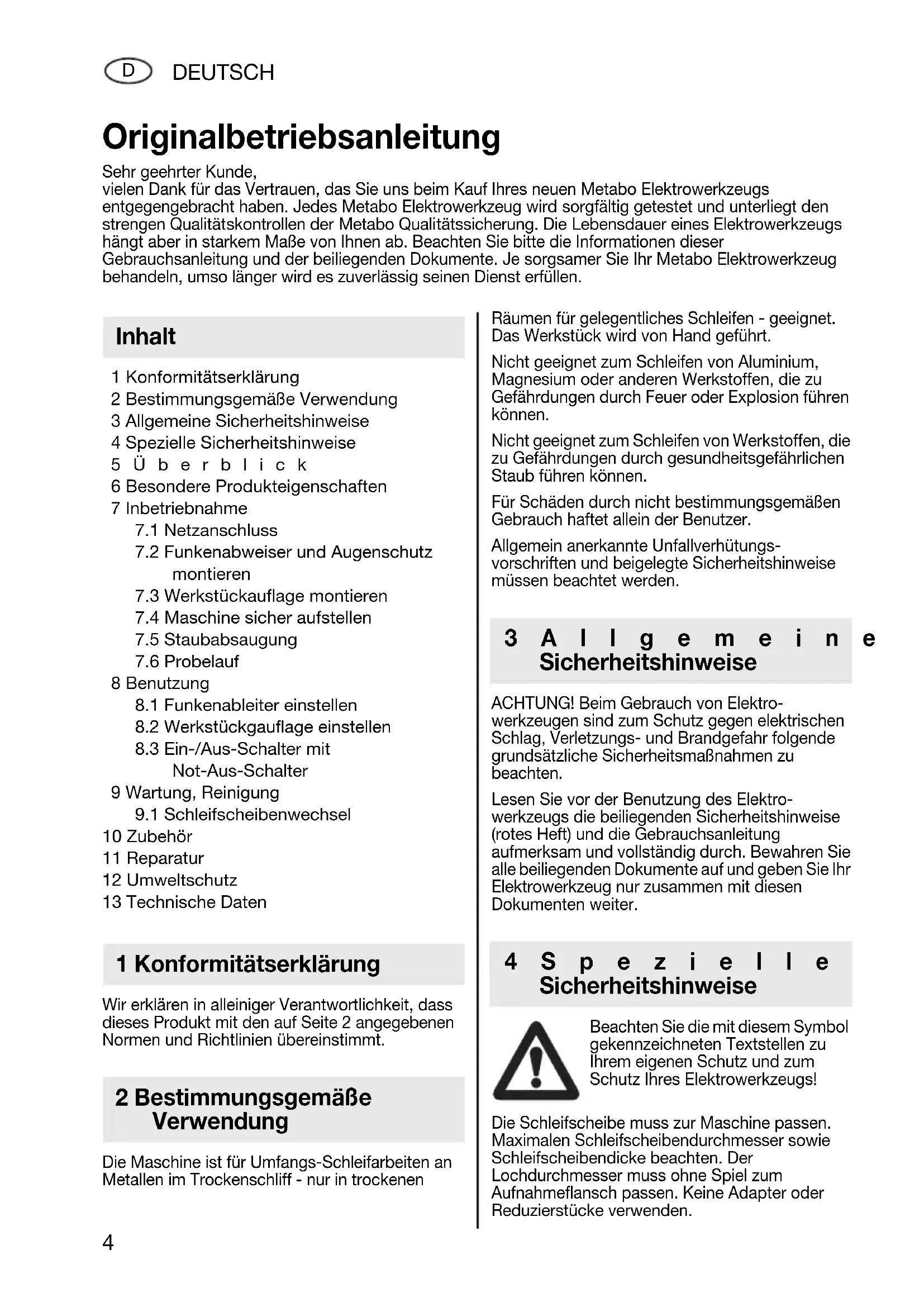

1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3 Allgemeine Sicherheitshinweise 4 Spezielle Sicherheitshinweise 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme

7.2 Funkenabweiser und Augenschutz

7.3 Werkstückauflage montieren

7.4 Maschine sicher aufstellen

8.1 Funkenableiter einstellen

8.2 Werkstückgauflage einstellen

8.3 Ein-/Aus-Schalter mit

Not-Aus-Schalter 9 Wartung, Reinigung

9.1 Schleifscheibenwechsel

10 Zubehör 11 Reparatur 12 Umweltschutz 13 Technische Daten Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt. Die Maschine ist für Umfangs-Schleifarbeiten an Metallen im Trockenschliff - nur in trockenen Räumen für gelegentliches Schleifen - geeignet. Das Werkstück wird von Hand geführt. Nicht geeignet zum Schleifen von Aluminium, Magnesium oder anderen Werkstoffen, die zu Gefährdungen durch Feuer oder Explosion führen können. Nicht geeignet zum Schleifen von Werkstoffen, die zu Gefährdungen durch gesundheitsgefährlichen Staub führen können. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungs- vorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. ACHTUNG! Beim Gebrauch von Elektro- werkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie vor der Benutzung des Elektro- werkzeugs die beiliegenden Sicherheitshinweise (rotes Heft) und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! Die Schleifscheibe muss zur Maschine passen. Maximalen Schleifscheibendurchmesser sowie Schleifscheibendicke beachten. Der Lochdurchmesser muss ohne Spiel zum Aufnahmeflansch passen. Keine Adapter oder Reduzierstücke verwenden. Originalbetriebsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen. Inhalt 1 Konformitätserklärung 2 Bestimmungsgemäße Verwendung 3Allgemeine Sicherheitshinweise 4Spezielle Sicherheitshinweise 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 4 Freitag, 14. November 2008 9:55 09DEUTSCH

Schleifscheiben nicht aufbohren. Schleifscheiben nicht behauen. Die Schleifscheiben müssen einwandfrei montiert sein und sich frei drehen lassen. Beschädigte unrunde bzw. vibrierende Schleifscheiben dürfen nicht verwendet werden. Zum Aufspannen der Schleifscheiben dürfen nur die mitgelieferten Flansche verwendet werden. Die Zwischenlagen zwischen Flansch und Schleifkörper müssen aus elastischen Stoffen z.B. weicher Pappe usw. bestehen. Schleifscheiben vor Schlag, Stoß und Fett schützen. Nicht an die sich drehende Schleifscheibe greifen. Nur mit montiertem Schutzhaubendeckel (1) arbeiten. Zum Schleifen den Augenschutz (9) nach unten schwenken. Am Umfang der Schleifscheiben schleifen - nicht an der Seite der Schleifscheiben. Schleifscheiben nicht durch seitliches Gegendrücken abbremsen. Das zu bearbeitende Werkstück muss mindestens so groß sein bzw. so klein sein, dass es mit beiden Händen sicher gehalten werden kann. Bei Langzeitbetrieb können hohe Oberflächentemperaturen entstehen. Verwenden Sie immer Schutzbrille, Gehörschutz und Schutzhandschuhe. Benutzen Sie auch andere Personenschutzausrüstungen, wie z. B. geeignete Schutzbekleidung. Sorgen Sie dafür, dass beim Gebrauch entstehende Funken keine Gefahr hervorrufen, z.B. den Anwender oder andere Personen treffen oder entflammbare Substanzen entzünden. Gefährliche Bereiche sind mit schwer entflammbaren Decken zu schützen. Halten Sie in feuergefährdeten Bereichen ein geeignetes Löschmittel bereit. Tragen Sie eine geeignete Staubschutzmaske. Beim Schleifen kann das Werkstück heiß werden. Siehe Seite 3 (bitte ausklappen). 1 Schutzhaubendeckel 2 Spannmutter 3Spannflansch 4 Schleifscheibe 5 Aufnahmeflansch 6 Staubabsaugstutzen 7 Schutzhaube 8 Werkstückauflage 9 Augenschutz

Ein-/Aus-Schalter mit Not-Aus-Schalter 11 Funkenabweiser

• Not-Aus-Schalter für optimale Sicherheit des Anwenders.

• Robuste Maschinen für den industriellen Einsatz.

• Große Augenschutzgläser zum optimalen Schutz vor Funkenflug.

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Ds D 6175, Ds D 9201 (Drehstromausführung): Der Stecker ist nicht im Lieferumfang enthalten, da es unterschiedliche Steckerausführungen gibt. Stecker nur durch eine autorisierte Fachkraft anschließen lassen! Auf richtige Drehrichtung der Schleifscheiben achten.

7.2 Funkenabweiser und Augenschutz

montieren Funkenabweiser (11) und Augenschutz (9) wie in Abbildung a, Seite 3 gezeigt montieren.

7.3 Werkstückauflage montieren

Werkstückauflage (8) wie in Abbildung b, Seite 3 gezeigt montieren.

7.4 Maschine sicher aufstellen

Die Maschine auf einen stabilen Werktisch stellen. Auf einen sicheren Stand der Maschine achten. Die Maschine kann auch festgeschraubt werden (Schrauben nicht im Lieferumfang). Dazu die Gummifüße abnehmen und die Befestigungsschrauben durch diese Löcher schrauben. 5Überblick 6 Besondere Produkteigenschaften 7 Inbetriebnahme 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 5 Freitag, 14. November 2008 9:55 096 DEUTSCH

Bei Verwendung auf Ständer oder Wandkonsole (siehe Kapitel Zubehör): die Maschine festschrauben.

Staubabsaugstutzen (6) kann bei Bedarf eine für Doppelschleifmaschinen geeignete Absaugeinrichtung angeschlossen werden. Vorher den Verschlussstopfen entfernen.

Vor dem erstmaligen Gebrauch die Schleifscheiben überprüfen. Probelauf Vor dem erstmaligen Gebrauch muss ein Probelauf von ca. 5 min ohne Belastung durchgeführt werden. Dabei darf sich niemand im Gefahrenbereich aufhalten.

8.1 Funkenableiter einstellen

Die Funkenableiter (11) öfters einstellen, um die Abnutzung der Schleifscheiben (4) auszugleichen. Die 2 Schrauben des Funkenableiters lösen und den Funkenableiter verschieben. Der Abstand zwischen Funkenableiter und Schleifscheibe muss so gering wie möglich sein, aber auf keinen Fall größer als 2 mm (siehe Abbildung, Seite 3)

Ist die Schleifscheibe so stark abgenutzt, dass der Höchstabstand von 2 mm nicht mehr eingehalten werden kann, muss die Schleifscheibe erneuert werden.

8.2 Werkstückgauflage einstellen

Die Werkstückauflagen (8) öfters einstellen, um die Abnutzung der Schleifscheiben (4) auszugleichen. Der Abstand zwischen Werkstückauflage und Schleifscheibe muss so gering wie möglich sein, aber auf keinen Fall größer als 2 mm (siehe Abbildung, Seite 3)

Ist die Schleifscheibe so stark abgenutzt, dass der Höchstabstand von 2 mm nicht mehr eingehalten werden kann, muss die Schleifscheibe erneuert werden.

8.3 Ein-/Aus-Schalter mit

• Einschalten = grünen Schalter (10) drücken.

• Ausschalten = roten Schalter (10) drücken. Maschine und Schutzeinrichtungen regelmäßig reinigen, warten und prüfen. Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen.

9.1 Schleifscheibenwechsel

Nur original Metabo-Schleifscheiben verwenden. Die auf der Schleifscheibe angegebene zulässige Drehzahl muss gleich oder größer sein, als die auf dem Leistungsschild der Maschine angegebene höchste Leerlaufdrehzahl. Schleifscheibenprüfung: Schleifscheibe an einem Faden aufhängen. Mit einem Stück Hartholz leicht anschlagen. Einwandfreie Schleifscheiben geben einen klaren Klang. Bei klirrendem Klang ist die Schleifscheibe beschädigt. Keine beschädigten Schleifscheiben verwenden. - Schrauben des Schutzhaubendeckels (1) herausschrauben und Schutzhaubendeckel (1) abnehmen. - Schleifscheibe (4) wie gezeigt festhalten. Achtung, Verletzungsgefahr! Schutzhandschuhe tragen! - Spannmutter (2) mit Gabelschlüssel abschrauben. Achtung! Linksgewinde auf linker Maschinenseite , d.h. zum Lösen die Spannmutter (2) im Uhrzeigersinn drehen! - Spannflansch (3) und Schleifscheibe (4) abnehmen. - Neue Schleifscheibe (4) in umgekehrter Reihenfolge befestigen. - Schutzhaubendeckel (1) mit den Schrauben wieder befestigen. Schrauben festziehen. - Funkenableiter (11) und Werkstückauflage (8) wie in Kapitel 8.1 und 8.2 beschrieben einstellen. 8 Benutzung 9 Wartung, Reinigung 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 6 Freitag, 14. November 2008 9:55 09DEUTSCH

Probelauf Nach dem Schleifscheibenwechsel muss ein Probelauf von ca. 5 min ohne Belastung durchgeführt werden. Dabei darf sich niemand im Gefahrenbereich aufhalten. Verwenden Sie nur original Metabo Zubehör. Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler. Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit. Siehe Seite 4. A Schleifscheiben (Normalkorund für Werkzeugstahl) Ds W 5175, Ds D 6175 Körnung und Härte: Best.-Nr.: 36 P 6.30657 60 N 6.30656 Ds W 9200, Ds D 9201 Körnung und Härte: Best.-Nr.: 36 P 6.30647 60 N 6.30646 BStänder für Maschinen mit Schleifscheiben- durchmesser ab 175 mm, Höhe 829 mm, 19 kg, Best.-Nr.: 6.23866 C Wandkonsole Best.-Nr.: 6.23863 Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Reparaturbedürftige Metabo Elektrowerkzeuge können an die auf der Ersatzteilliste angegebenen Adressen eingesandt werden. Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler. Metaboverpackungen sind 100% recyclingfähig. Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. Erläuterungen zu den Angaben auf Seite 2. Änderungen im Sinne des technischen Fortschritts vorbehalten.

max = maximaler Schleifscheiben- durchmesser d = Lochdurchmesser B = Schleifscheibendicke

= Drehzahl bei Leerlauf

= Nennaufnahmeleistung

= Kippmoment m=Gewicht H = Höhe bis Mitte Schleifwelle Typische A-bewertete Schallpegel:

= Unsicherheit Beim Arbeiten kann der Geräuschpegel 85 dB(A) überschreiten. Gehörschutz tragen! Messwerte ermittelt gemäß EN 61029. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). 10 Zubehör 11 Reparatur 12 Umweltschutz 13 Technische Daten 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 7 Freitag, 14. November 2008 9:55 098 ENGLISH ENG 1 Conformity Declaration 2Specified Use 3 General Safety Instructions 4 Special Safety Instructions 5Overview 6 Special Product Features 7 Commissioning
