INSTRUKCJA OBSŁUGI Ds D 6175 METABO

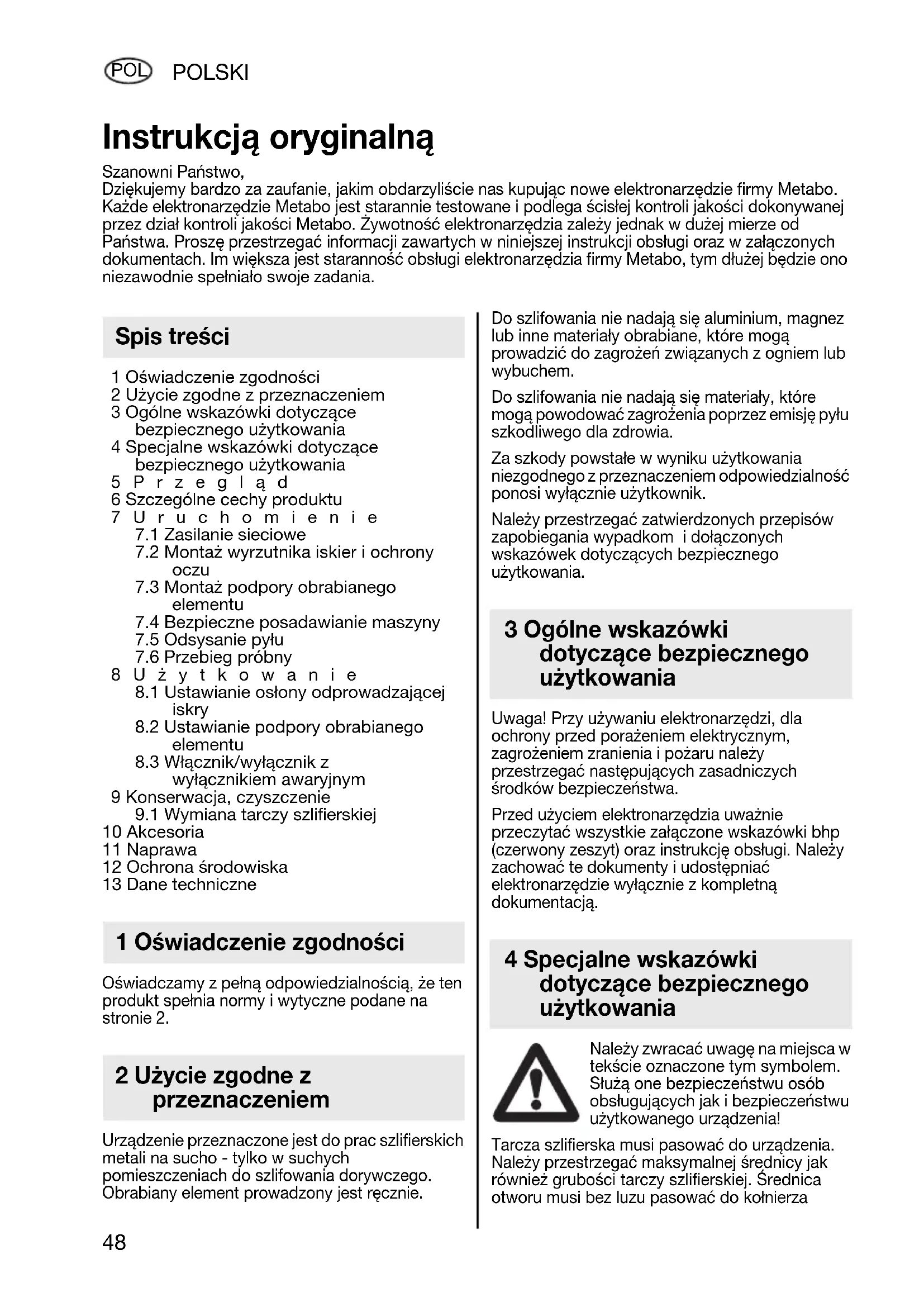

= Usikkerhed Ved arbejde kan støjniveauet overskride 85 dB(A). Brug høreværn! Måleværdier beregnet jf. EN 61029. De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder). 11 Reparation 12 Miljøbeskyttelse 13 Tekniske Data 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 47 Freitag, 14. November 2008 9:55 0948 POLSKI POL 1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące bezpiecznego użytkowania 4 Specjalne wskazówki dotyczące bezpiecznego użytkowania 5Przegląd 6 Szczególne cechy produktu 7Uruchomienie

7.1 Zasilanie sieciowe

7.2 Montaż wyrzutnika iskier i ochrony

7.3 Montaż podpory obrabianego

7.4 Bezpieczne posadawianie maszyny

8.1 Ustawianie osłony odprowadzającej

8.2 Ustawianie podpory obrabianego

8.3 Włącznik/wyłącznik z

wyłącznikiem awaryjnym 9 Konserwacja, czyszczenie

9.1 Wymiana tarczy szlifierskiej

10 Akcesoria 11 Naprawa 12 Ochrona środowiska 13 Dane techniczne Oświadczamy z pełną odpowiedzialnością, że ten produkt spełnia normy i wytyczne podane na stronie 2. Urządzenie przeznaczone jest do prac szlifierskich metali na sucho - tylko w suchych pomieszczeniach do szlifowania dorywczego. Obrabiany element prowadzony jest ręcznie. Do szlifowania nie nadają się aluminium, magnez lub inne materiały obrabiane, które mogą prowadzić do zagrożeń związanych z ogniem lub wybuchem. Do szlifowania nie nadają się materiały, które mogą powodować zagrożenia poprzez emisję pyłu szkodliwego dla zdrowia. Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik. Należy przestrzegać zatwierdzonych przepisów zapobiegania wypadkom i dołączonych wskazówek dotyczących bezpiecznego użytkowania. Uwaga! Przy używaniu elektronarzędzi, dla ochrony przed porażeniem elektrycznym, zagrożeniem zranienia i pożaru należy przestrzegać następujących zasadniczych środków bezpieczeństwa. Przed użyciem elektronarzędzia uważnie przeczytać wszystkie załączone wskazówki bhp (czerwony zeszyt) oraz instrukcję obsługi. Należy zachować te dokumenty i udostępniać elektronarzędzie wyłącznie z kompletną dokumentacją. Należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem. Służą one bezpieczeństwu osób obsługujących jak i bezpieczeństwu użytkowanego urządzenia! Tarcza szlifierska musi pasować do urządzenia. Należy przestrzegać maksymalnej średnicy jak również grubości tarczy szlifierskiej. Średnica otworu musi bez luzu pasować do kołnierza Instrukcją oryginalną Szanowni Państwo, Dziękujemy bardzo za zaufanie, jakim obdarzyliście nas kupując nowe elektronarzędzie firmy Metabo. Każde elektronarzędzie Metabo jest starannie testowane i podlega ścisłej kontroli jakości dokonywanej przez dział kontroli jakości Metabo. Żywotność elektronarzędzia zależy jednak w dużej mierze od Państwa. Proszę przestrzegać informacji zawartych w niniejszej instrukcji obsługi oraz w załączonych dokumentach. Im większa jest staranność obsługi elektronarzędzia firmy Metabo, tym dłużej będzie ono niezawodnie spełniało swoje zadania. Spis treści 1 Oświadczenie zgodności 2 Użycie zgodne z przeznaczeniem 3 Ogólne wskazówki dotyczące bezpiecznego użytkowania 4 Specjalne wskazówki dotyczące bezpiecznego użytkowania 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 48 Freitag, 14. November 2008 9:55 09POLSKI

POL ustalającego. Nie wolno stosować żadnych przystawek, ani elementów redukcyjnych. Nie wolno nawiercać tarcz szlifierskich. Nie wolno nacinać tarcz szlifierskich. Tarcze szlifierskie muszą być prawidłowo zamontowane i obracać się swobodnie. Nie wolno stosować uszkodzonych bijących względnie wibrujących tarcz szlifierskich. Do mocowania tarcz szlifierskich wolno stosować tylko dostarczone kołnierze. Wkładki pomiędzy kołnierzem i ściernicą muszą składać się z substancji elastycznych np. miękkiej tektury itp. Tarcze szlifierskie należy chronić przed przebiciem, uderzeniem i smarem. Nie wolno chwytać za obracającą się tarczę szlifierską. Należy pracować wyłącznie z zamontowaną pokrywą osłonową (1). Do szlifowania obracać ochronę oczu (9) w dół. Szlifować na obwodzie tarczy szlifierskiej - nie na boku tarczy szlifierskiej. Nie wolno hamować tarcz szlifierskich poprzez boczne dociskanie. Obrabiany element musi być co najmniej tak duży względnie tak mały, aby można było go bezpiecznie trzymać obiema rękami. Przy długotrwałej pracy na powierzchni mogą powstawać wysokie temperatury. Zawsze należy stosować okulary ochronne, ochronę słuchu oraz rękawice ochronne. Należy stosować również inne osobiste wyposażenie zabezpieczające, jak np. odpowiednie ubranie ochronne. Należy zadbać o to, aby iskry powstające przy użytkowaniu urządzenia nie powodowały zagrożenia, np. nie trafiały na użytkownika lub inny osoby lub nie spowodowały zapłonu substancji palnych. Strefy niebezpieczne należy chronić za pomocą trudno zapalających się przykryć. W strefach zagrożonych pożarem należy utrzymywać przygotowane odpowiednie środki gaśnicze. Należy nosić odpowiednią maskę przeciwpyłową. Przy szlifowaniu element obrabiany może stać się gorący. Patrz strona 3 (proszę rozłożyć). 1 Pokrywa osłony 2 Nakrętka mocująca 3 Kołnierz mocujący 4 Tarcza szlifierska 5 Kołnierz ustalający 6 Króciec do odsysania pyłu 7Osłona 8 Podpora obrabianego elementu 9Ochrona oczu

Włącznik/wyłącznik z wyłącznikiem awaryjnym 11 Wyrzutnik iskier

• Wyłącznik awaryjny zapewnia optymalne bezpieczeństwo użytkownika.

• Wytrzymałe urządzenia do zastosowań przemysłowych.

• Duże szklane osłony zapewniające optymalną ochronę oczu przed wyrzucaniem iskier.

7.1 Zasilanie sieciowe

Przed uruchomieniem urządzenia należy sprawdzić, czy podane na tabliczce napięcie sieciowe i częstotliwość sieciowa zgodne są z cechami napięcia sieciowego w miejscu pracy . Ds D 6175, Ds D 9201 (wersja zasilana prądem trójfazowym): Wtyczka nie jest objęta zakresem dostawy, ponieważ dostępne są różne wersje wtyczek. Podłączenie wtyczki należy zlecać wyłącznie upoważnionemu pracownikowi wykwalifikowanemu! Należy zwrócić uwagę na prawidłowy kierunek obrotu tarcz szlifierskich.

7.2 Montaż wyrzutnika iskier i ochrony

oczu Zamontować wyrzutnik iskier (11) oraz ochronę oczu (9) tak, jak pokazano na rysunku a, strona 3.

7.3 Montaż podpory obrabianego elementu

Zamontować podporę obrabianego elementu (8) jak pokazano na rysunku b, strona 3.

7.4 Bezpieczne posadawianie maszyny

Ustawić urządzenie na stabilnym stole roboczym. Należy zwrócić uwagę na bezpieczne umiejscowienie urządzenia. Urządzenie można również przykręcić na stałe (śruby nie są objęte zakresem dostawy). W tym 5Przegląd 6 Szczególne cechy produktu 7Uruchomienie 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 49 Freitag, 14. November 2008 9:55 0950 POLSKI POL celu trzeba zdjąć stopy gumowe i wkręcić śruby mocujące poprzez otwory. W przypadku stosowania na stojakach lub konsolach ściennych (patrz rozdział Akcesoria): urządzenie należy przykręcić na stałe.

króćca do odsysania pyłu (6) można w razie potrzeby podłączyć urządzenie odsysające nadające się do szlifierek stojakowych dwuściernicowych

Przedtem należy usunąć zaślepkę.

Przed pierwszym użyciem należy sprawdzić tarcze szlifierskie. Przebieg próbny Przed pierwszym użyciem trzeba wykonać trwający ok. 5 min. przebieg próbny bez obciążenia. W tym czasie nikt nie może przebywać w strefie zagrożenia.

8.1 Ustawianie osłony odprowadzającej iskry

Osłonę odprowadzającą iskry (11) należy ustawiać często, aby zrównoważyć zużycie tarcz szlifierskich (4). Odkręcić 2 śruby osłony odprowadzającej iskry i przesunąć osłonę. Odległość pomiędzy osłoną odprowadzającą iskry i tarczą szlifierską musi być możliwie jak najmniejsza, i w żadnym wypadku nie może być większa niż 2 mm (patrz rysunek, strona 3)

Jeśli tarcza szlifierska jest tak bardzo zużyta, że największa dopuszczalna odległość 2 mm nie może być zachowana, trzeba wymienić tarczę szlifierską.

8.2 Ustawianie podpory obrabianego

elementu Podporę obrabianego elementu (8) należy ustawiać często, aby zrównoważyć zużycie tarcz szlifierskich (4). Odległość pomiędzy podporą obrabianego elementu i tarczą szlifierską musi być możliwie jak najmniejsza, i w żadnym wypadku nie może być większa niż 2 mm (patrz rysunek, strona 3)

Jeśli tarcza szlifierska jest tak bardzo zużyta, że największa dopuszczalna odległość 2 mm nie może być zachowana, trzeba wymienić tarczę szlifierską.

8.3 Włącznik/wyłącznik

z wyłącznikiem awaryjnym

• Włączanie = nacisnąć zielony włącznik (10).

• Wyłączanie = nacisnąć czerwony wyłącznik (10). Urządzenie i elementy zabezpieczające należy regularnie czyścić, konserwować i sprawdzać. Przed przystąpieniem do jakichkolwiek czynności związanych z ustawianiem, utrzymaniem w ruchu lub naprawą należy wyciągać wtyczkę przewodu zasilającego .

9.1 Wymiana tarcz szlifierskich

Należy stosować tylko oryginalne tarcze szlifierskie firmy Metabo. Podana na tarczy szlifierskiej dopuszczalna prędkość obrotowa musi być równa lub większa, niż najwyższa prędkość obrotowa na biegu jałowym podana na tabliczce znamionowej urządzenia. Sprawdzanie tarczy szlifierskiej: Zawiesić tarczę szlifierską na nici. Lekko uderzyć kawałkiem twardego drewna. Tarcze szlifierskie bez usterek dają wyraźny dźwięk. Dźwięk brzęczący świadczy o uszkodzeniu tarczy szlifierskiej. Uszkodzonych tarcz szlifierskich nie wolno używać. - Wykręcić śruby pokrywy osłony (1) i zdjąć pokrywę (1). - Przytrzymać tarczę szlifierską (4) w pokazany sposób. Uwaga, niebezpieczeństwo zranienia! Należy nosić rękawice ochronne! - Odkręcić nakrętkę mocującą (2) za pomocą klucza widełkowego. Uwaga! Gwint lewoskrętny po lewej stronie urządzenia , tzn. w celu odkręcenia nakrętki mocującej (2) należy kręcić zgodnie z kierunkiem ruchu wskazówek zegara! - Zdjąć kołnierz mocujący (3) i tarczę szlifierską (4). - Przymocować nową tarczę szlifierską (4) w odwrotnej kolejności. - Ponownie przymocować śrubami pokrywę osłony (1). Dokręcić śruby. 8Użytkowanie 9 Konserwacja, czyszczenie 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 50 Freitag, 14. November 2008 9:55 09POLSKI

POL - Ustawić osłonę odprowadzającą iskry (11) i podporę obrabianego elementu (8) zgodnie z opisem w rozdziale 8.1 oraz 8.2. Przebieg próbny Po wymianie tarczy szlifierskiej trzeba wykonać trwający ok. 5 min. przebieg próbny bez obciążenia. W tym czasie nikt nie może przebywać w strefie zagrożenia. Stosować wyłącznie oryginalne akcesoria Metabo. Jeśli potrzebują Państwo dodatkowych akcesoriów, proszę zwrócić się do sklepu, w którym zakupiliście Państwo swoje elektronarzędzie. By umożliwić wybór poprawnych akcesoriów proszę podać sprzedawcy dokładny rodzaj Państwa urządzenia. Patrz strona 4. A Tarcze szlifierskie (korund normalny do stali narzędziowej) Ds W 5175, Ds D 6175 Uziarnienie i twardość: nr zamów.: 36 P 6.30657 60 N 6.30656 Ds W 9200, Ds D 9201 Uziarnienie i twardość: nr zamów.: 36 P 6.30647 60 N 6.30646 BStojaki do urządzeń z tarczami szlifierskimi o średnicach od 175 mm, wysokość 829 mm, 19 kg, nr zamów.: 6.23866 C Konsola ścienna nr zamów.: 6.23863 Pełny zestaw akcesoriów patrz www.metabo.com lub katalog główny. Wszelkie naprawy elektronarzędzi mogą być dokonywane wyłącznie przez fachowca! Elektronarzędzia Metabo wymagające naprawy można przesłać na jeden z podanych na liście części wymiennych adresów. Proszę przy wysyłce do naprawy opisać pojawiające się usterki. Opakowania narzędzi Metabo w 100% podlegają procesowi recyklingu. Zużyte elektronarzędzia i osprzęt zawierają dużą ilość cennych surowców i tworzyw sztucznych, które też mogą zostać poddane procesowi recyklingu. Niniejsza instrukcja obsługi została wydrukowana na papierze bielonym bez użycia chloru. Dotyczy tylko ładowarek na terytorium Unii Europejskiej: Elektronarzędzi nie wolno wyrzucać do zwykłych odpadów domowych! Zgodnie z wytyczną europejską 2002/ 96/EG o zużytych urządzeniach elektrycznych i elektronicznych oraz jej stosowaniu w prawie państwowym zużyte elektronarzędzia muszą być gromadzone osobno i podawane odzyskowi surowców wtórnych zgodnemu z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 2. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

max = Maksymalna średnica tarczy szlifierskiej d = Średnica otworu B = Grubość tarczy szlifierskiej

= Prędkość obrotowa na biegu jałowym

=Nominalny pobór mocy

= Moment krytyczny m = Ciężar H = Wysokość do środka wału szlifierki Typowe mierzone poziomy hałasu wg Lw:

= Ciśnienie akustyczne

= Nieoznaczoność Podczas pracy poziom hałasu może przekroczyć wartość 85 dB(A). Nosić nauszniki ochronne! Wartości pomiarów ustalone w oparciu o EN 61029. Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów). 10 Akcesoria 11 Naprawy 12 Ochrona środowiska 13 Dane techniczne 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 51 Freitag, 14. November 2008 9:55 0952 ΕΛΛΗΝΙΚA
