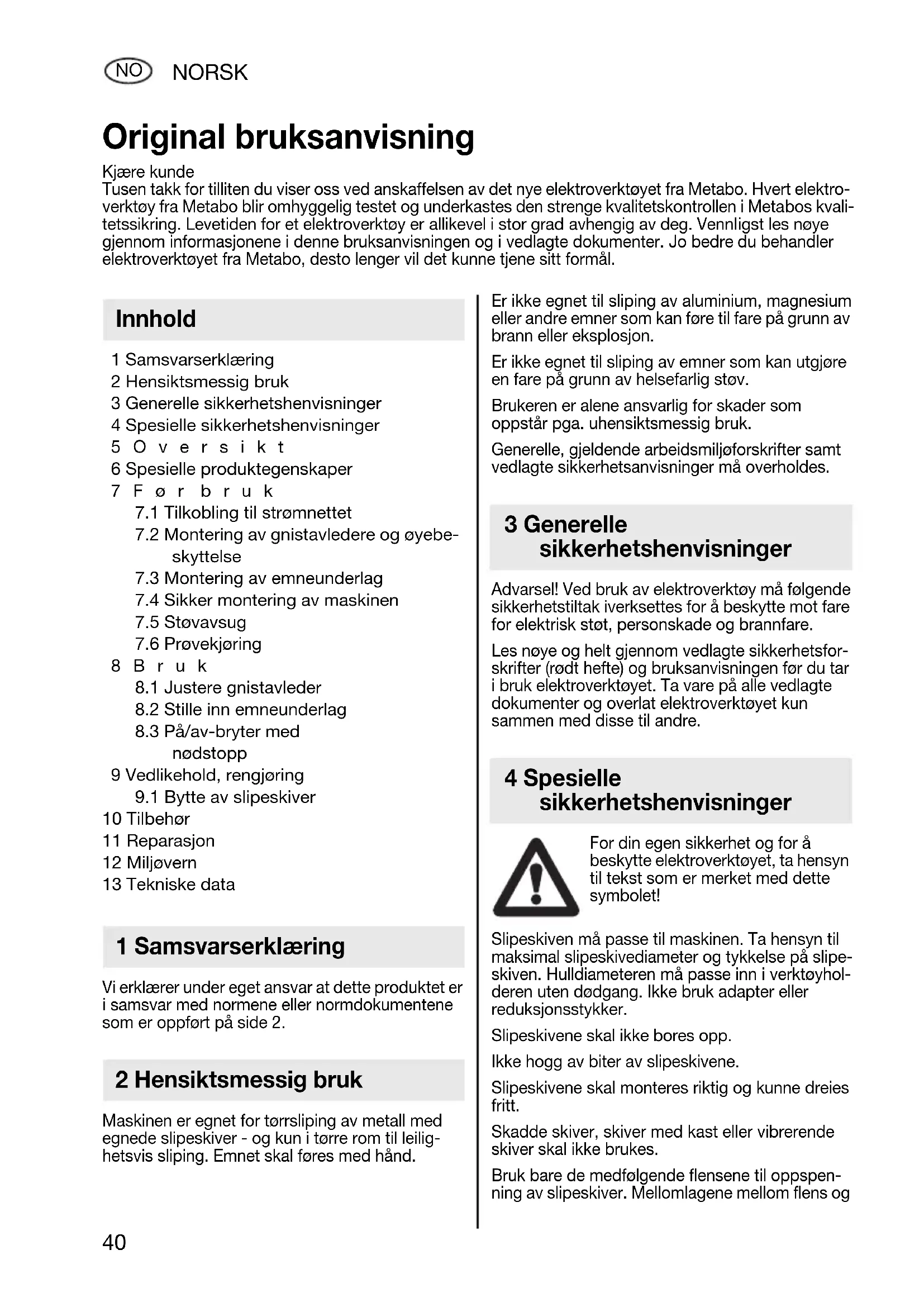

BRUKSANVISNING Ds D 6175 METABO

7.1 Tilkobling til strømnettet

7.2 Montering av gnistavledere og øyebe-

7.4 Sikker montering av maskinen

8.3 På/av-bryter med

nødstopp 9 Vedlikehold, rengjøring

9.1 Bytte av slipeskiver

10 Tilbehør 11 Reparasjon 12 Miljøvern 13 Tekniske data Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2. Maskinen er egnet for tørrsliping av metall med egnede slipeskiver - og kun i tørre rom til leilig- hetsvis sliping. Emnet skal føres med hånd. Er ikke egnet til sliping av aluminium, magnesium eller andre emner som kan føre til fare på grunn av brann eller eksplosjon. Er ikke egnet til sliping av emner som kan utgjøre en fare på grunn av helsefarlig støv. Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk. Generelle, gjeldende arbeidsmiljøforskrifter samt vedlagte sikkerhetsanvisninger må overholdes. Advarsel! Ved bruk av elektroverktøy må følgende sikkerhetstiltak iverksettes for å beskytte mot fare for elektrisk støt, personskade og brannfare. Les nøye og helt gjennom vedlagte sikkerhetsfor- skrifter (rødt hefte) og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektroverktøyet kun sammen med disse til andre. For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet! Slipeskiven må passe til maskinen. Ta hensyn til maksimal slipeskivediameter og tykkelse på slipe- skiven. Hulldiameteren må passe inn i verktøyhol- deren uten dødgang. Ikke bruk adapter eller reduksjonsstykker. Slipeskivene skal ikke bores opp. Ikke hogg av biter av slipeskivene. Slipeskivene skal monteres riktig og kunne dreies fritt. Skadde skiver, skiver med kast eller vibrerende skiver skal ikke brukes. Bruk bare de medfølgende flensene til oppspen- ning av slipeskiver. Mellomlagene mellom flens og Original bruksanvisning Kjære kunde Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Hvert elektro- verktøy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvali- tetssikring. Levetiden for et elektroverktøy er allikevel i stor grad avhengig av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål. Innhold 1 Samsvarserklæring 2 Hensiktsmessig bruk 3 Generelle sikkerhetshenvisninger 4 Spesielle sikkerhetshenvisninger 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 40 Freitag, 14. November 2008 9:55 09NORSK

slipelegeme må bestå av elastiske stoffer som for eksempel myk papp. Slipeskivene skal beskyttes mot slag, støt og fett. Ikke ta på roterende slipeskiver. Arbeid bare når vernedekselet (1) er montert. Vipp ned øyebeskyttelsen (9) ved sliping. Slip mot periferisiden av slipeskivene, ikke på siden. Slipeskivene skal ikke bremses ned ved å trykke mot siden av dem. Emnet som skal bearbeides, må være minst så stort eller lite at det kan holdes sikkert med begge hender. Ved lang tids drift kan det oppstå høye overflate- temperaturer. Bruk alltid vernebriller, hørselsvern og vernehan- sker. Bruk også annet personlig verneutstyr, som for eksempel egnede verneklær. Sørg for at det ikke oppstår fare på grunn av gnister, f. eks. ved at disse treffer brukeren eller andre personer eller antenner brennbare stoffer. Farlige områder skal beskyttes med brannsikre tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten. Bruk en egnet støvmaske. Ved sliping kan emnet bli svært varmt. Se side 3 (vennligst brett ut). 1 Vernedeksel 2 Strammemutter 3Spennflens 4 Slipeskive 5 Verktøyholder 6 Støvavsugstuss 7 Vernedeksel 8 Emneunderlag 9 Øyebeskyttelse

• Nødstopp gir optimal sikkerhet for brukeren.

7.1 Tilkobling til strømnettet

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Ds D 6175, Ds D 9201 (variant med trefaset vekselstrøm): Støpselet er en del av leveransen, siden det finnes en rekke ulike støpseltyper. Kun autorisert fagperson skal koble til støpsel! Ta hensyn til riktig rotasjonsretning for slipeskivene.

7.2 Montering av gnistvern og øyebeskyt-

telse Gnistavleder (11) og øyebeskyttelse (9) skal monteres som vist på bilde a, side 3.

7.4 Sikker montering av maskinen

Kontroller slipeskivene før første gangs bruk. Prøvekjøring Før første gangs bruk må det foretas en prøvekjøring i ca. 5 minutter uten belast- ning. Mens dette pågår må ingen oppholde seg i fareområdet.

Hvis slipeskiven er kraftig slitt, slik at det ikke lenger er mulig å holde en høydeavstand på 2 mm, må slipeskiven byttes.

Hvis slipeskiven er kraftig slitt, slik at det ikke lenger er mulig å holde en høydeavstand på 2 mm, må slipeskiven byttes.

8.3 På/av-bryter med nødstopp

• Slå på = trykk på grønn bryter (10).

• Slå av = trykk på rød bryter (10). Rengjør, vedlikehold og kontroller maskin og verneanordninger regelmessig. Ved alle innstillings-, vedlikeholds- eller reparasjonsarbeider må nettstøpselet trekkes ut.

9.1 Bytte av slipeskive

Bruk kun originale Metabo-slipeskiver. Det som er angitt som tillatt omdreiningstall på slipeskiven må være lik eller større det som er oppgitt på maskinens typeskive som høyeste tomgangsturtall. Kontroll av slipeskiver: Heng slipeskiven i en tråd. Slå lett på den med stykke hardt treverk. Feilfrie slipeskiver avgir en klar tone. Hvis det kommer en klirrende tone fra slipeskiven, er den skadet. Ikke bruk skadde slipeskiver. - Skru ut skruene i vernedekselet (1) og ta av vernedekselet (1). - Hold slipeskiven (4) som vist. Obs! Fare for ulykker! Bruk vernehansker! - Skru av strammemutteren (2)med gaffelnøkkel. Forsiktig! Venstre maskinside er venstre- gjenget , dvs. strammemutteren (2) løsnes med klokka! - Ta av spennflens (3) og slipeskive (4). - Sett inn ny slipeskive (4) i omvendt rekkefølge. - Fest vernedekselet (1) igjen med skruene. Trekk til skruene. - Juster gnistavledere (11) og emneunderlag (8) som beskrevet i kapittel8.1 og 8.2. Prøvekjøring Etter bytte av slipeskive må det foretas en prøvekjøring i ca. 5 minutter uten belast- ning. Mens dette pågår må ingen oppholde seg i fareområdet. Bruk kun originalt Metabo-tilbehør. Kontakt din forhandler hvis du trenger tilbehør. For valg av riktig tilbehør, gi forhandleren nøyaktig informasjon om typen av ditt elektroverktøy. Se side 4. 8Bruk 9 Vedlikehold, rengjøring 10 Tilbehør 17026794_1208 Ds W 5175 9200 D 6175 9201.book Seite 42 Freitag, 14. November 2008 9:55 09NORSK

A Slipeskiver (normalkorund for verktøystål) Ds W 5175, Ds D 6175 Korn og hardhet: Best.nr.: 36 P 6.30657 60 N 6.30656 Ds W 9200, Ds D 9201 Korn og hardhet: Best.nr.: 36 P 6.30647 60 N 6.30646 B Stativ for maskiner med slipeskivediameter fra 175 mm, høyde 829 mm, 19 kg, best.nr.:

C Veggkonsoll Best.nr.: 6.23863 Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet. Elektroverktøy må kun repareres av elektrofagfolk! Metabo elektroverktøy som trenger reparasjon kan sendes til adressene som er angitt på delelisten. Ved innsending til reparasjon, vennligst vedlegg en beskrivelse av oppdagede feil. Metabo-emballasje er 100 % egnet til gjenvinning. Utslitt elektroverktøy og tilbehør inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess. Denne bruksanvisning er trykt på papir som er bleket uten klor. Kun for EU-land: Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU- direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverkset- ting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Forklaringer til opplysningene på side 2. Med forbehold om endringer i hensikt av teknisk forbedring.

= Kippmoment m=Vekt H = Høyde til midten av slipeaksel Typiske A-veide lydnivåer:
