BRUKSANVISNING WPB 3618 LTX BL 110 IK METABO

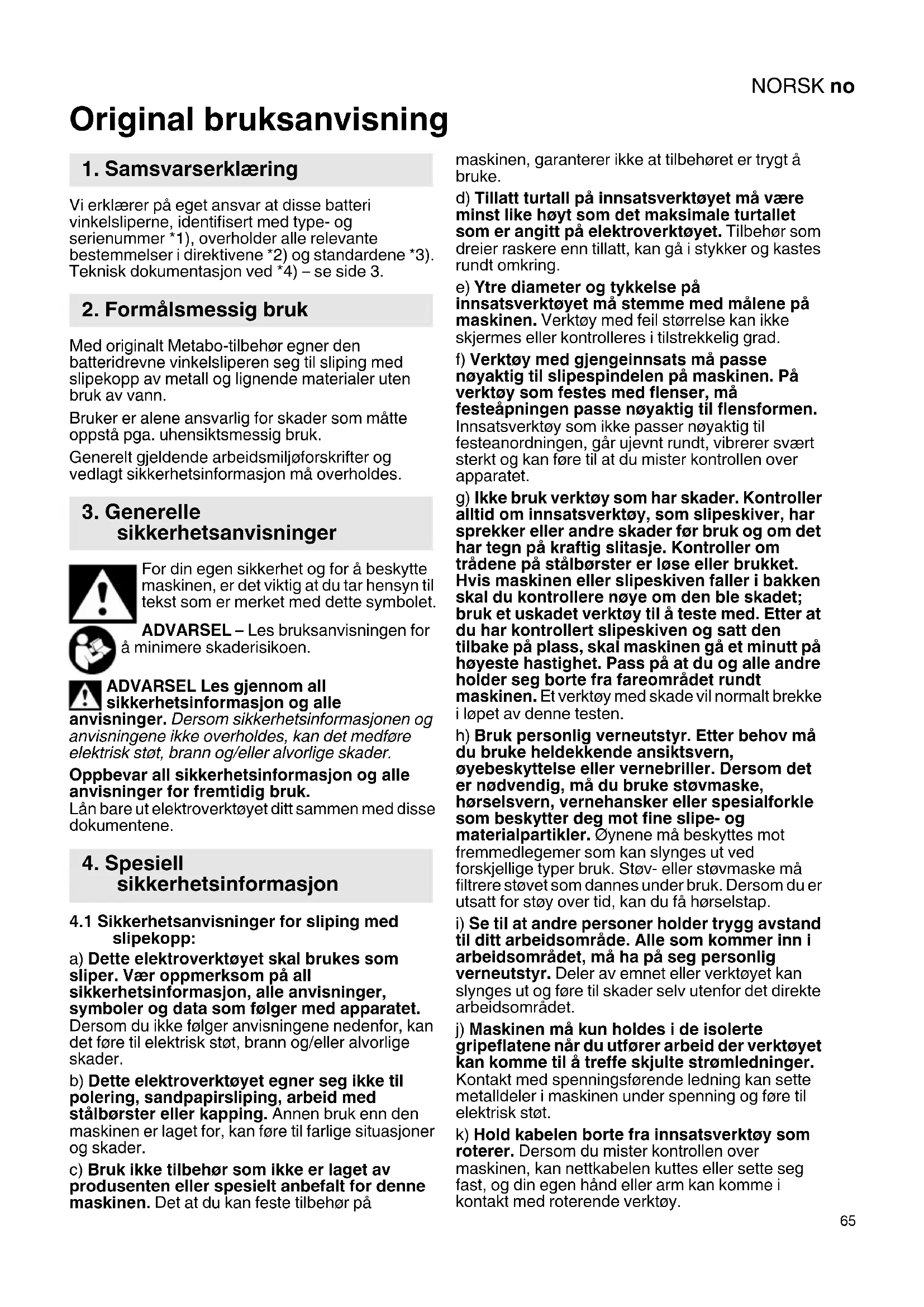

Original bruksanvisning Vi erklærer på eget ansvar at disse batteri vinkelsliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. Med originalt Metabo-tilbehør egner den batteridrevne vinkelsliperen seg til sliping med slipekopp av metall og lignende materialer uten bruk av vann. Bruker er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte maskinen, er det viktig at du tar hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4.1 Sikkerhetsanvisninger for sliping med

slipekopp: a) Dette elektroverktøyet skal brukes som sliper. Vær oppmerksom på all sikkerhetsinformasjon, alle anvisninger, symboler og data som følger med apparatet. Dersom du ikke følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. b) Dette elektroverktøyet egner seg ikke til polering, sandpapirsliping, arbeid med stålbørster eller kapping. Annen bruk enn den maskinen er laget for, kan føre til farlige situasjoner og skader. c) Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke. d) Tillatt turtall på innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. e) Ytre diameter og tykkelse på innsatsverktøyet må stemme med målene på maskinen. Verktøy med feil størrelse kan ikke skjermes eller kontrolleres i tilstrekkelig grad. f) Verktøy med gjengeinnsats må passe nøyaktig til slipespindelen på maskinen. På verktøy som festes med flenser, må festeåpningen passe nøyaktig til flensformen. Innsatsverktøy som ikke passer nøyaktig til festeanordningen, går ujevnt rundt, vibrerer svært sterkt og kan føre til at du mister kontrollen over apparatet. g) Ikke bruk verktøy som har skader. Kontroller alltid om innsatsverktøy, som slipeskiver, har sprekker eller andre skader før bruk og om det har tegn på kraftig slitasje. Kontroller om trådene på stålbørster er løse eller brukket. Hvis maskinen eller slipeskiven faller i bakken skal du kontrollere nøye om den ble skadet; bruk et uskadet verktøy til å teste med. Etter at du har kontrollert slipeskiven og satt den tilbake på plass, skal maskinen gå et minutt på høyeste hastighet. Pass på at du og alle andre holder seg borte fra fareområdet rundt maskinen. Et verktøy med skade vil normalt brekke i løpet av denne testen. h) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine slipe- og materialpartikler. Øynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.

i) Se til at andre personer holder trygg avstand

til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av emnet eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet. j) Maskinen må kun holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. k) Hold kabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over maskinen, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende verktøy.

sikkerhetsinformasjonNORSKno

I) Legg aldri fra deg maskinen før

innsatsverktøyet har stanset helt opp. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen. m) Ikke la maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer, kan de sette seg fast og verktøyet kan bore seg inn i kroppen din. n) Rengjør ventilasjonsåpningene på maskinen regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner. o) Ikke bruk elektriske maskiner i nærheten av brennbare materialer. Slike materialer kan antennes av gnister. p) Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.2 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipeskiver, slipetallerkener, stålbørster osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning på blokkeringsstedet. Dersom f.eks. en slipeskive fester seg eller blokkeres i emnet, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har i blokkeringspunktet. Slipeskiven kan også komme til å brekke. Rekyl oppstår ved feil eller ukyndig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor. a) Hold maskinen godt fast og still kroppen og armene i en posisjon som gjør at du kan opp rekylkreftene. Bruk alltid støttehåndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høy hastighet. Ved å følge egnede sikkerhetstiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene. b) Ikke plasser hendene i nærheten av verktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl. c) Unngå å bevege kroppen din inn i området hvor det elektriske verktøyet beveger seg ved tilbakeslag. Tilbakeslaget fører det elektriske verktøyet i motsatt retning av bevegelsen til slipeskiven på blokkeringsstedet. d) Arbeid særlig forsiktig rundt hjørner, skarpe kanter osv. Unngå at verktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl. e) Ikke bruk sagblad med kjede eller tenner. Slikt verktøy kan ofte gi rekyl eller tap av kontrollen over maskinen.

4.3 Særlig sikkerhetsinformasjon som

gjelder for sliping og kapping: a) Bruk bare slipelegemer som er tillatt for din maskin, samt beskyttelsesdeksel som er laget for slipelegemene du bruker. Slipelegemer som ikke er laget for elektriske maskiner, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk. b) Krumme slipeskiver må plasseres slik at slipeflaten befinner seg nedenfor kanten på vernedekselet. En feil plassert slipeskive, som går over kanten på vernedekselet, kan ikke skjermes tilstrekkelig. c) Beskyttelsesdekselet må være godt festet på maskinen og være stilt inn slik at en så liten del som mulig av slipehodet er åpen mot operatøren. Dekselet beskytter brukeren mot løse deler og tilfeldig kontakt med slipeskiven, og mot gnister som kan antenne klærne. d) Slipeskivene skal bare brukes på de oppgitte bruksområdene. f.eks.: Slip aldri med sideflaten på en kappeskive. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem. e) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. Flenser støtter slipeskiven og motvirker skivebrudd. Det kan være forskjell på flenser for kappeskiver og flenser for andre slipeskiver. f) Ikke bruk slitte slipeskiver som er laget for større elektroverktøy. Slipeskiver for større elektroverktøy er ikke laget for de høye hastighetene som mindre elektroverktøy har. Derfor kan de brekke.

4.4 Andre sikkerhetsanvisninger:

ADVARSEL – Bruk alltid vernebriller. Kontroller isoleringen av håndtaket for skader før bruk. Bruk aldri ekstrahåndtak med skade!. Bruk elastiske mellomlag som leveres sammen med slipemidlene når det er påkrevet. Følg angivelsene fra produsenten av verktøy og tilbehør! Beskytt skivene mot fett og støt! Slipekoppe skal oppbevares og håndteres nøyaktig etter produsentens anvisninger. Bruk ikke maskinen med kapp- eller slipeskiver. Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp. Dersom det brukes innsatsverktøy med gjengeinnsats, skal enden på spindelen ikke komme i kontakt med enden på hullet i slipeverktøyet. Sjekk at gjengene på innsatsverktøyet er lange nok til spindelens lengde. Gjengene i innsatsverktøyet må passe til gjengeneNORSK no

på spindelen. Om lengde og gjenging på spindelen; se side 2 og kapittel 15. Tekniske data. Sørg for at lufteåpningene er fri ved arbeid i støvfylte omgivelser. Dersom det er nødvendig å fjerne støv, må du først ta ut batteriet (bruk ikke-metalliske gjenstander) og unngå å skade innvendige deler. Skadde, runde eller vibrerende verktøy må ikke brukes. Unngå å skade gass- eller vannrør, elektriske ledninger og bærende vegger (stabilitet). Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring. Kontroller at maskinen er slått av før du setter inn batteriet. Skift ut støttehåndtak som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak. Beskyttelsesdeksler med skader eller sprekker må skiftes ut. Ikke bruk maskiner med defekt beskyttelsesdeksel. Fest små emner. Spenn dem for eksempel fast i en skrustikke. Redusert støvbelastning: Partikler som oppstår når maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fødselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blyholdig maling), mineralstøv (murstein, betong o. lign.), tre-impregnering (kromat, trebeskyttelsesmidler), enkelte tresorter (som eik eller bøk), metall, asbest. Risikoen avhenger av hvor lenge brukeren eller andre personer i nærheten utsettes for belastningen. Slike partikler må ikke trenge inn i kroppen. For å redusere belastningen av disse stoffene: Sørg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. støvmaske med filter for mikroskopiske partikler. Følg de rutinene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk slikt tilbehør som er tilpasset det enkelte bruksområde (se kapittel 12.) Da unngår du at partiklene når ut i miljøet. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem.

4.5 Sikkerhetsanvisninger for batteriet:

Batteriene må beskyttes mot fuktighet. Ikke utsett batteriene for åpen ild. Ikke bruk defekte eller deformerte batterier! Ikke åpne batteriene! Kontaktene i batteriene må ikke berøres eller kortsluttes! Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batterier. Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege. Ta batteriet ut av maskinen hvis den går i stykker. Ta batteriet ut av maskinen under transport. Transport av Litium-Ion-batterier: Frakt av Litium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Litium-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje. Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape). Se side 2. 1 Støtteflens 2 Spindel 3 Spindelstopp 4 Elektronisk signalindikator 5 Knapp for kapasitetsindikator 6 Kapasitets- og signalindikasjon 7 Ekstra håndtak 8 Slipekoppdeksel 9 Skruer for justering av beskyttelsesdekselet 10 Spennmutter 11 Tapphullsnøkkel 12 Knapp for opplåsing av batteriene 13 Batteri 14 Sperre (mot utilsiktet innkobling) 15 Bryterknapp (til start og stopp) 16 Hovedhåndtak 17 Knapp (til å dreie hovedhåndtaket) 18 Skruer for plassering av beskyttelsesdekselet

6.1 Montering av ekstra støttehåndtak

Still beskyttelsesdekselet slik at slipekoppen ikke rager ut mer enn 3 mm. -Løsne skruene (9). -Skyv beskyttelsesdekselet (8) nedover, til slipekoppen står maksimalt 3 mm ut over dekselet. -Trekk til skruene (9).

6.4 Dreibart hovedhåndtak

Ikke begynn arbeidet før hovedhåndtaket er gått i inngrep (16). Se bilde C på side 2. - Trykk inn knappen (17).f - Hovedhåndtaket kan nå dreies i 90° til begge sider og gå i inngrep (16). - Sjekk at det sitter godt: Hovedhåndtaket (16) må gå i inngrep og må ikke kunne dreies.

Før bruk må batteriet (13) lades opp. Lad opp batteriet på nytt hvis effekten avtar. Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 30 °C. Li-Ion batterier „Li-Power, LiHD“ viser kapasitet og signalstyrke (6): - Trykk på tasten (5) for å lese av ladenivået ved hjelp av LED-lampene. - Hvis en LED-lampe lyser, er batteriet nesten tomt og må lades opp igjen. WPB 36-18 ...: - Bruk alltid to Metabo 18-Volt slike-batterier. - Anbefalt kapasitet 4,0 Ah og sterkere. - Vi anbefaler at du bruk batterier med samme typenummer. - Det er mulig å bruke batterier med forskjellig kapasitet (Ah). I så fall bestemmes bruksvarigheten av det batteriet som har minst kapasitet.

6.6 Ta ut og sette inn batteriene

Se bilde A på side 2. Ta ut: Trykk på knappen (12) som løser ut batteriet (13) og trekk det ut. Sette inn: Skyv inn batteriet (13) til den smekker på plass. Før alle omstillingsarbeider: Ta batteriet ut av maskinen. Maskinen må være slått av og spindelen må stå stille. Når det arbeides med kappeskiver, skal vernedekselet (se kapittel 12. Tilbehør) alltid brukes.

7.1 Låsing av spindelen

- Spindelstoppen (3) trykkes inn og spindelen (2) dreies for hånd, helt til spindelstoppen fester merkbart inn.

7.3 Feste / løsne spennmutter eller

slipekopp med gjengeinnsats Feste spennmutter (10) / slipekopp med gjengeinnsats: De to sidene på spennmutteren er forskjellige. Skru spennmutteren på spindelen som følger: Se bilde D på side 2. - Skulderen på spennmutteren (10) peker nedover, slik at den kan plasseres sikkert på spindelen. - Lås spindelen. Stram spennmutteren (10) / slipekoppen med gjengeinnsats med tapphullsnøkkelen (11); vri med klokken. min. 20 Nm! - Merk: Som alternativ til å feste med tapphullsnøkkel (11) kan du feste spennmutteren (10) slik: Lås spindelen. Skru spennmutteren (10) / slipekoppen med gjengeinnsats fast til for hånd. Hold i kanten av slipekoppen og trekk den til for hånd, minst 1/2 omdreining med klokken. Løsne spennmutter (10) / slipekopp med gjengeinnsats: - Lås spindelen (se kapittel 7.1). Skru spennmutteren (10) /slipekoppen med gjengeinnsats av med tapphullsnøkkelen (11); vri mot klokken. Før alltid maskinen med begge hender. Slå maskinen på før du plasserer verktøyet på arbeidsstykket. Unngå utilsiktet start: Slå alltid av maskinen når batteriet tast ut. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. =< 3 mm

Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må du først legge den fra deg når motoren er stanset. Se bilde B på side 2. Momentinnkobling: Slå på maskinen: Skyv (14) sperren i pilens retning og trykk deretter på bryteren (15). Slå av: Slipp bryterknappen (15).

8.1 Arbeidsanvisninger

Sliping: Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på arbeidsstykket ikke blir for varm. Grovsliping For å oppnå et godt resultat bør du arbeide med en vinkel på 30°-40°. Knapp (17) for innstilling av håndtak: Knappen støvsuges jevnlig eller blåses ut med tørr luft (i trykket tilstand, i alle 3 posisjoner til hovedhåndtaket). Før dette gjøres skal strømmen kuttes til maskinen. Bruk vernebriller og støvmaske. Transport av Litium-Ion-batterier: Frakt av Litium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Litium-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje. Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape). Ta batteriet ut av maskinen under transport. Elektronikk-signalet (4) lyser og hastigheten avtar. Temperaturen er for høy! La maskinen gå på tomgang til signallyset slukker. Det elektroniske signallyset (4) blinker raskt og maskinen går ikke. Startsperren har slått inn. Hvis batteriet settes i mens maskinen er slått på, starter ikke maskinen. Slå maskinen av og deretter på igjen. Elektronikk-signalet (4) blinker og maskinen går ikke. Trykk på tasten (5) for å lese av ladenivået ved hjelp av LED-lampene. Når batteriet er tomt, trengs en ny opplading. Elektronisk sikkerhetsutkobling: Det elektroniske signallyset (4) og maskinene ble SKRUDD automatisk AV. Ved for høy økning av strømstyrken (som f.eks. oppstår ved plutselig blokkering eller rekyl) kobles maskinen ut. Slå av maskinen. Slå deretter på maskinen igjen og jobb videre. Unngå flere blokkeringer. Se kapittel 4.2. Bruk alltid bare originale Metabo batterier / tilbehør. Se side 4. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Fest tilbehøret på en sikker måte. Når maskinen brukes i en holder: Fest maskinen sikkert. Tap av kontroll kan føre til skader. Se side 2. A Ladere B Batteri C Vernedeksel D Slipekopp (uten gjengeinnsats) E Tapphullsnøkkel (krummet -for å feste/løsne slipekoppene med gjengeinnsats eller spennmutteren (10) på slipekopper) F Strammemutter (10) Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Elektriske maskiner skal kun repareres av elektrofagfolk! Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Slipestøvet som oppstår, kan inneholde skadelige stoffer: Skal ikke kastes i husholdningsavfallet, men leveres inn til godkjent oppsamlingsplass for spesialavfall. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør. batterier må ikke kastes i husholdningsavfall! Gi defekte eller brukte batterier tilbake til Metabo- forhandleren! Ikke kast batteriene i vann. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/96/EF om kasserte elektriske og elektroniske produkter (EE-avfall) og iverkset- telse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvin- ning. Før du kasserer batteriet, må det lades ut i elektro- verktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

14. MiljøvernNORSKno

Forklaringer til opplysningene på side 2. Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling. U =Spenning i batteriene

max =maks. diameter på verktøyet

max,3 =Slipekopp: maks tillatt tykkelse på verktøyet M =Spindelgjenge l =Lengde på slipespindelen n =Tomgangsturtall (høyeste turtall)

=Utgangseffekt m =Vekt (med minste batteri) Måleverdier iht. EN 60745. Likestrøm Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 60745:

h, SG = Svingningsemisjonsverdi (sliping av flater)

h, DS = Svingningsemisjonsverdi (sliping med slipetallerken)

h,SG/DS = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer:

= Usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!
