GEBRUIKSAANWIJZING WPB 3618 LTX BL 110 IK METABO

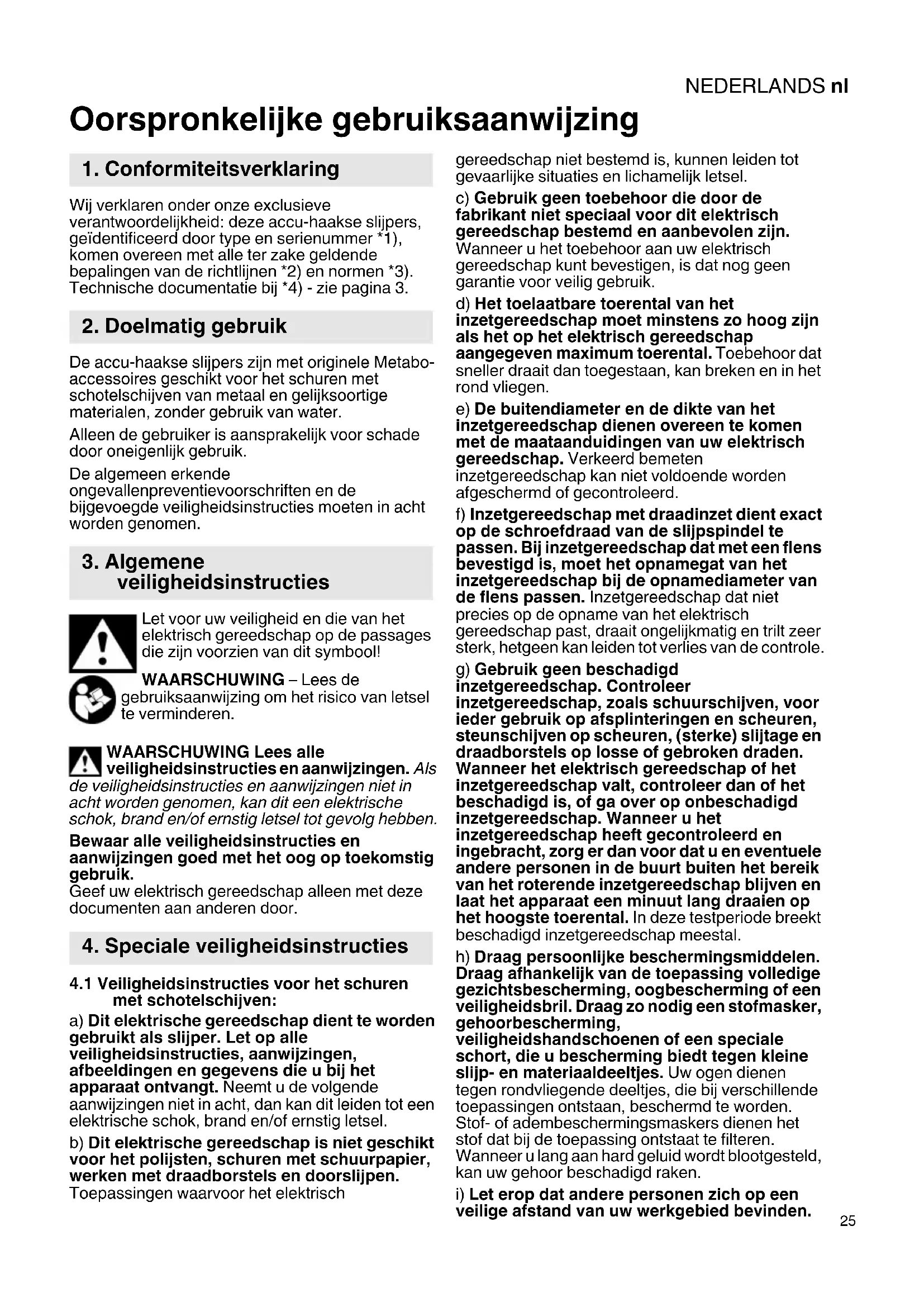

Oorspronkelijke gebruiksaanwijzing Wij verklaren onder onze exclusieve verantwoordelijkheid: deze accu-haakse slijpers, geïdentificeerd door type en serienummer *1), komen overeen met alle ter zake geldende bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De accu-haakse slijpers zijn met originele Metabo- accessoires geschikt voor het schuren met schotelschijven van metaal en gelijksoortige materialen, zonder gebruik van water. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen. WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4.1 Veiligheidsinstructies voor het schuren

met schotelschijven: a) Dit elektrische gereedschap dient te worden gebruikt als slijper. Let op alle veiligheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Neemt u de volgende aanwijzingen niet in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. b) Dit elektrische gereedschap is niet geschikt voor het polijsten, schuren met schuurpapier, werken met draadborstels en doorslijpen. Toepassingen waarvoor het elektrisch gereedschap niet bestemd is, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel. c) Gebruik geen toebehoor die door de fabrikant niet speciaal voor dit elektrisch gereedschap bestemd en aanbevolen zijn. Wanneer u het toebehoor aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik. d) Het toelaatbare toerental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrisch gereedschap aangegeven maximum toerental. Toebehoor dat sneller draait dan toegestaan, kan breken en in het rond vliegen. e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd. f) Inzetgereedschap met draadinzet dient exact op de schroefdraad van de slijpspindel te passen. Bij inzetgereedschap dat met een flens bevestigd is, moet het opnamegat van het inzetgereedschap bij de opnamediameter van de flens passen. Inzetgereedschap dat niet precies op de opname van het elektrisch gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van de controle. g) Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap, zoals schuurschijven, voor ieder gebruik op afsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanneer het elektrisch gereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is, of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal. h) Draag persoonlijke beschermingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u bescherming biedt tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen tegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of adembeschermingsmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.

i) Let erop dat andere personen zich op een

veilige afstand van uw werkgebied bevinden.

1. Conformiteitsverklaring

veiligheidsinstructies

4. Speciale veiligheidsinstructiesNEDERLANDSnl

Iedereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken. j) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg. k) Houd de stroomkabel uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan de stroomkabel worden doorgesneden of gegrepen en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.

I) Leg het elektrisch gereedschap nooit weg

voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het elektrisch gereedschap kunt verliezen. m) Laat het elektrisch gereedschap niet draaien wanneer u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren. n) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. o) Gebruik het elektrisch gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten. p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op

terugslag Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een schuurschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, wordt het onmiddellijk stopgezet. Hierdoor wordt ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap in op de plaats van de blokkering versneld. Wanneer er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalt in het werkstuk, vastraken, met het uitbreken van de schuurschijf of een terugslag als mogelijk gevolg. De schuurschijf beweegt zich dan naar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij de plaats van de blokkering. Hierbij kunnen schuurschijven ook breken. Een terugslag is het gevolg van een verkeerd of onjuist gebruik van het elektrisch gereedschap. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven. a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in een dergelijke positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig, altijd de extra greep om op volle toeren een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen. b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen. c) Vermijd met uw lichaam het gebied, waarin het elektrisch gereedschap bij een terugslag naartoe wordt bewogen. De terugslag brengt het elektrisch gereedschap in de tegenovergestelde richting van de beweging van de schuurschijf bij het punt van blokkering. d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of in het geval dat het terugspringt klem te raken. Dit leidt tot verlies van controle of een terugslag. e) Gebruik geen ketting- of getand zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrisch gereedschap.

4.3 Speciale veiligheidsvoorschriften voor

het schuren en doorslijpen: a) Gebruik uitsluitend schuurmiddelen die voor uw elektrisch gereedschap zijn goedgekeurd en de hiervoor geschikte beschermkap. Schuurmiddelen die niet geschikt zijn voor het elektrisch gereedschap kunnen niet voldoende worden afgeschermd en zijn onveilig. b) Gebogen slijpschijven dienen zo te worden aangebracht, dat het slijpvlak zich onder de rand van de beschermkap bevindt. Een verkeerd aangebrachte slijpschijf die buiten de rand van de beschermkap uitsteekt, kan niet naar behoren worden afgeschermd. c) De beschermkap moet stevig aan het elektrisch gereedschap zijn aangebracht en zo zijn ingesteld, dat het kleinst mogelijke open deel van de doorslijpschijf naar de bediener wijst. De beschermkap beschermt de gebruiker tegen brokstukken, toevallig contact met het slijplichaam en vonken, waardoor kleding vlam kan vatten. d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van eenNEDERLANDS nl

doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken. e) Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen doorslijpschijf. Geschikte flenzen steunen de doorslijpschijf en gaan zo het risico tegen dat deze breekt. Flenzen voor doorslijpschijven kunnen zich onderscheiden van de flenzen voor andere schuurschijven. f) Gebruik geen versleten slijpschijven van groter elektrisch gereedschap. Slijpschijven voor groter elektrisch gereedschap zijn niet geschikt voor de hogere toerentallen van kleiner elektrisch gereedschap en kunnen breken.

4.4 Overige veiligheidsinstructies:

WAARSCHUWING – Draag altijd een veiligheidsbril. Controleer de isolatie van de handgreep voor gebruik op beschadigingen. Gebruik geen beschadigde extra grepen! Maak gebruik van elastische tussenlagen, wanneer deze bij het slijpmiddel ter beschikking gesteld worden en vereist zijn. Neem de informatie van de fabrikant van het gereedschap of het toebehoor in acht! Zorg ervoor dat de schijven beschermd zijn tegen vet en stoten! Schotelschijven dienen zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt. Machine niet met doorslijp- of boenschijven gebruiken. Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund. Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap moet bij de schroefdraad op de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 2 en hoofdstuk

15. Technische gegevens.

Zorg ervoor, dat bij het werken onder stoffige omstandigheden de ventilatieopeningen vrij zijn. Mocht het nodig zijn om het stof te verwijderen, neem dan eerst het accupack uit de machine (gebruik niet-metalen voorwerpen) en zorg ervoor dat geen inwendige delen beschadigd raken. Beschadigde, niet rond lopende resp. trillende gereedschappen mogen niet gebruikt worden. Schade aan gas- of waterleidingen, elektrische leidingen en dragende wanden (statica) voorkomen. Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is. Een beschadigde of gebarsten extra greep dient te worden vervangen. Indien de extra greep defect is, de machine niet gebruiken. Een beschadigde of gebarsten beschermkap dient te worden vervangen. Indien de beschermkap defect is de machine niet gebruiken. Kleine werkstukken bevestigen. Bijv. in een bankschroef spannen. De stofbelasting verminderen: Stofdeeltjes die tijdens het werken met deze machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen kunnen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), mineraal stof (uit bakstenen, beton e.d.), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Het risico is afhankelijk van het feit hoe lang de gebruiker of in de buurt aanwezige personen aan de stofbelasting worden blootgesteld. Deze stofdeeltjes mogen niet in het lichaam terechtkomen. Om de belasting met deze stoffen te verminderen: zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. ademmaskers die in staat zijn om de microscopische kleine stofdeeltjes uit de lucht te filteren. Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikte accessoires (zie hoofdstuk 12.). Daardoor komen minder stofdeeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.NEDERLANDSnl

4.5 Veiligheidsinstructies voor het

accupack: Accupacks tegen vocht beschermen! Accupacks niet aan vuur blootstellen! Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten! Uit defecte Li-ion-accupacks kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! Bij een defecte machine dient u het accupack uit de machine te halen. Voor het transport van de machine het accupack uit de machine verwijderen. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer u bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Zie pagina 2. 1 Steunflens 2 Spindel 3 Asvergrendelingsknop 4 Elektronische signaalweergave 5 Toets voor de weergave van de capaciteit 6 Capaciteits- en signaalweergave 7 Extra greep 8 Schotelschijf-beschermkap 9 Schroeven voor het verstellen van de beschermkap 10 Spanmoer 11 Pensleutel 12 Knop voor ontgrendeling van het accupack 13 Accupack 14 Blokkering (tegen per ongeluk inschakelen) 15 Drukschakelaar (voor het in-/uitschakelen) 16 Hoofdhandgreep 17 Knop (voor het draaien van de hoofdhandgreep) 18 Schroeven voor het aanbrengen van de beschermkap

6.1 Extra greep aanbrengen

Alleen werken wanneer de extra greep (7) is aangebracht! De extra greep met de schroef en veerschijf in het linker- of rechter schroefdraad- boorgat (afhankelijk van de behoefte) met de binnenzeskantsleutel stevig vastdraaien.

6.2 Beschermkap aanbrengen

Gebruik uit veiligheidsoverwegingen uitsluitend de beschermkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 12. Toebehoren! Beschermkap voor het slijpen Bestemd voor het werken met schotelschijven Zie pagina 2, afbeelding E. - Schroeven (18) los draaien. - De beschermkap (8) aanbrengen in de weergegeven positie. - Schroeven (18) weer vastdraaien. Maak de beschermkap in omgekeerde volgorde weer los.

6.3 Beschermkap instellen

Beschermkap zo instellen, dat de schotelschijf max. 3 mm uitsteekt. -Schroeven (9) los draaien -Beschermkap (8) naar beneden schuiven, totdat de schotelschijf max. 3 mm over de rand van de beschermkap uitsteekt. -Schroeven (9) vast draaien.

6.4 Draaibare hoofdhandgreep

Alleen met vergrendelde hoofdhandgreep (16) werken. Zie pagina 2, afbeelding C. - Knop (17) indrukken. - De hoofdhandgreep (16) kan nu naar beide kanten 90° gedraaid en vergrendeld worden. - Controleer of de hoofdhandgreep (16) goed bevestigd is: Hij dient vergrendeld te zijn en er mag niet aan kunnen worden gedraaid.

Het accupack (13) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. De optimale opslagtemperatuur ligt tussen 10°C en 30°C. Li-Ion-accupacks “Li-Power, LiHD” hebben een capaciteits- en signaalweergave (6): - Druk op knop (5) waarna de laadtoestand wordt aangegeven door de led-lampen. - Wanneer een led-lampje knippert, is het accupack bijna leeg en moet weer worden opgeladen. WPB 36-18 ...:

- Altijd twee Metabo 18 Volt schuif-accupacks gebruiken. - Aanbevolen capaciteit 4,0 Ah en groter. - Het wordt aanbevolen om accupacks met hetzelfde artikelnummer te gebruiken. - Er mogen accupacks met verschillende capaciteit (Ah) worden gebruikt. In dit geval bepaalt het accupack met de lagere capaciteit (Ah) de gebruiksduur.

6.6 Accupack verwijderen, plaatsen

Zie pagina 2, afbeelding A. Verwijderen: Knop voor de accupack-ontgrendeling (12) indrukken en accupack (13) verwijderen. Plaatsen: Accupack (13) erop schuiven tot hij vast klikt. Voor alle ombouwwerkzaamheden: accupacks uit de machine halen. De machine moet uitgeschakeld zijn en de spindel stilstaan. Voor het werken met doorslijpschijven uit veiligheidsoverwegingen de beschermkap van de doorslijpschijf (zie hoofdstuk 12. Toebehoren) gebruiken.

7.1 Spindel vastzetten

- Spindelvergrendelingsknop (3) indrukken en spindel (2) met de hand draaien totdat de spindelvastzetknop voelbaar vast klikt.

7.2 Schotelschijf erop plaatsen/draaien

Zie pagina 2, afbeelding D. - De steunflens (1) op de spindel plaatsen. Hij is op de juiste wijze aangebracht als hij zich niet op de spindel laat draaien. - De schotelschijf op de steunflens (1) plaatsen. De schotelschijf dient gelijkmatig op de steunflens te liggen. - Schotelschijven met schroefdraad-inzet erop draaien.

7.3 Tweegaatsmoer of schotelschijf met

schroefdraad-inzet bevestigen/los draaien Tweegaatsmoer (10) / schotelschijf met schroefdraad-inzet bevestigen: De 2 zijden van de tweegaatsmoer zijn verschillend. De tweegaatsmoer als volgt op de spindel schroeven: Zie pagina 2, afbeelding D. - De band van de tweegaatsmoer (10) wijst naar beneden, zodat de tweegaatsmoer veilig op de spindel kan worden aangebracht. - Spindel vastzetten. De tweegaatsmoer (10) / schotelschijf met schroefdraad-inzet met de pensleutel (11) met de klok mee vastdraaien. min. 20 Nm! - Opmerking: alternatief voor het bevestigen met de tweegaatssleutel (11) kunt u ook de tweegaatsmoer (10) als volgt vast draaien: Spindel vastzetten. De tweegaatsmoer (10) / schotelschijf met schroefdraad-inzet met de hand vast draaien. Schotelschijf aan de rand vast pakken en de schotelschijf met minstens een 1/2 omdraaiing rechtsom met de hand vast draaien. Tweegaatsmoer (10) / schotelschijf met schroefdraad-inzet los draaien: - Spindel vergrendelen (zie hoofdstuk 7.1). De tweegaatsmoer (10) / schotelschijf met schroefdraad-inzet met de pensleutel (11) tegen de klok in los draaien. De machine altijd met beide handen geleiden. Eerst inschakelen, dan het inzetgereedschap naar het werkstuk bewegen. Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer het accupack uit de machine wordt gehaald. Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd. Voorkom dat de machine stof en spaanders opjaagt of naar binnen zuigt. De machine na het uitschakelen pas wegleggen wanneer de motor tot stilstand is gekomen. Zie pagina 2, afbeelding B. Momentinschakeling: Inschakelen: De blokkering (14) in de richting van de pijl schuiven en vervolgens de drukschakelaar (15) indrukken. Uitschakelen: Laat de drukschakelaar (15) los.

8.1 Tips voor het werk

Schuren: De machine matig aandrukken en over het oppervlak heen- en weer bewegen, zodat het werkstukoppervlak niet te heet wordt. Voorslijpen: Voor een goed werkresultaat dient u met een invalshoek van 30° - 40° te werken. Knop (17) voor de instelling van de handgreep: De knop regelmatig schoon zuigen of met droge lucht schoon blazen (in ingedrukte toestand, in alle 3 posities van de hoofdhandgreep). Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag hierbij een veiligheidsbril en stofmasker. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer u bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij

7. Schotelschijven aanbrengen

uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Voor het transport van de machine het accupack uit de machine verwijderen. De elektronische signaalweergave (4) brandt en het belastingstoerental neemt af. De temperatuur is te hoog! De machine onbelast laten lopen tot de elektronische signaalweergave uitgaat. De elektronische signaalweergave (4) knippert snel en de machine loopt niet. De herstartbeveiliging is geactiveerd. Wordt het accupack in een ingeschakelde machine gestoken, dan start de machine niet. De machine uit- en weer inschakelen. De elektronische signaalweergave (4) knippert en de machine loopt niet. Druk op knop (5) waarna de laadtoestand wordt aangegeven door de led-lampen. Als het accupack leeg is, moet hij weer worden geladen. Elektronische veiligheidsuitschakeling: de elektronische signaalweergave (4) knippert en de machine is automatisch UITGESCHAKELD. Bij een te hoge stroomtoenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) wordt de machine uitgeschakeld. Machine uitschakelen. Vervolgens weer inschakelen en normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2. Gebruik alleen originele Metabo-accupacks en Metabo-toebehoor. Zie pagina 4. Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Toebehoren stevig aanbrengen. Als de machine wordt gebruikt in een houder: de machine veilig bevestigen. Verlies van controle kan tot letsel leiden. Zie pagina 2. A Laders B Accupack C Beschermkap D Schotelschijf (zonder schroefdraad-inzet) E Pensleutel (verkropt- voor het bevestigen / los maken van de schotelschijven met schroefdraad-inzet of de tweegaatsmoeren (10) bij schotelschijven) F Spanmoer (10) Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Het ontstane schuurstof kan schadelijke stoffen bevatten: niet met het huisvuil meegeven maar op de juiste manier naar een depot voor gevaarlijke afvalstoffen afvoeren. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Accupacks mogen niet bij het huisvuil gegooid worden! Geef defecte of verbruikte accupacks terug aan de Metabo-handelaar! Accupacks niet in het water gooien. Uitsluitend voor EU-landen: geef uw elek- trisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/96/ EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieu- vriendelijke wijze te worden afgevoerd. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Toelichting op de gegevens van pagina 2. Wijzigingen in het kader van technische verbeteringen voorbehouden. U =spanning van het accupack

max =max. diameter van het inzetgereedschap

max,1 =max. toelaatbare dikte van het inzetgereedschap in het spanbereik bij gebruik van de tweegaatsmoer (10)

max,3 =schotelschijf: max. toelaatbare dikte van het inzetgereedschap M =schroefdraad spindel l =lengte van de schuurspindel n =onbelast toerental (hoogste toerental)

=afgegeven vermogen m =gewicht (met kleinste accupack) Meetgegevens vastgesteld volgens de norm EN 60745. gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 60745:

h, SG = trillingsemissiewaarde (oppervlakken schuren)

h, DS = trillingsemissiewaarde (schuren met steunschijf)

h,SG/DS = onveiligheid (trilling) Typisch A-gekwalificeerd geluidsniveau:

= onveiligheid Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming!ITALIANOit
