MANUALE UTENTE PLR36NC BLACK & DECKER

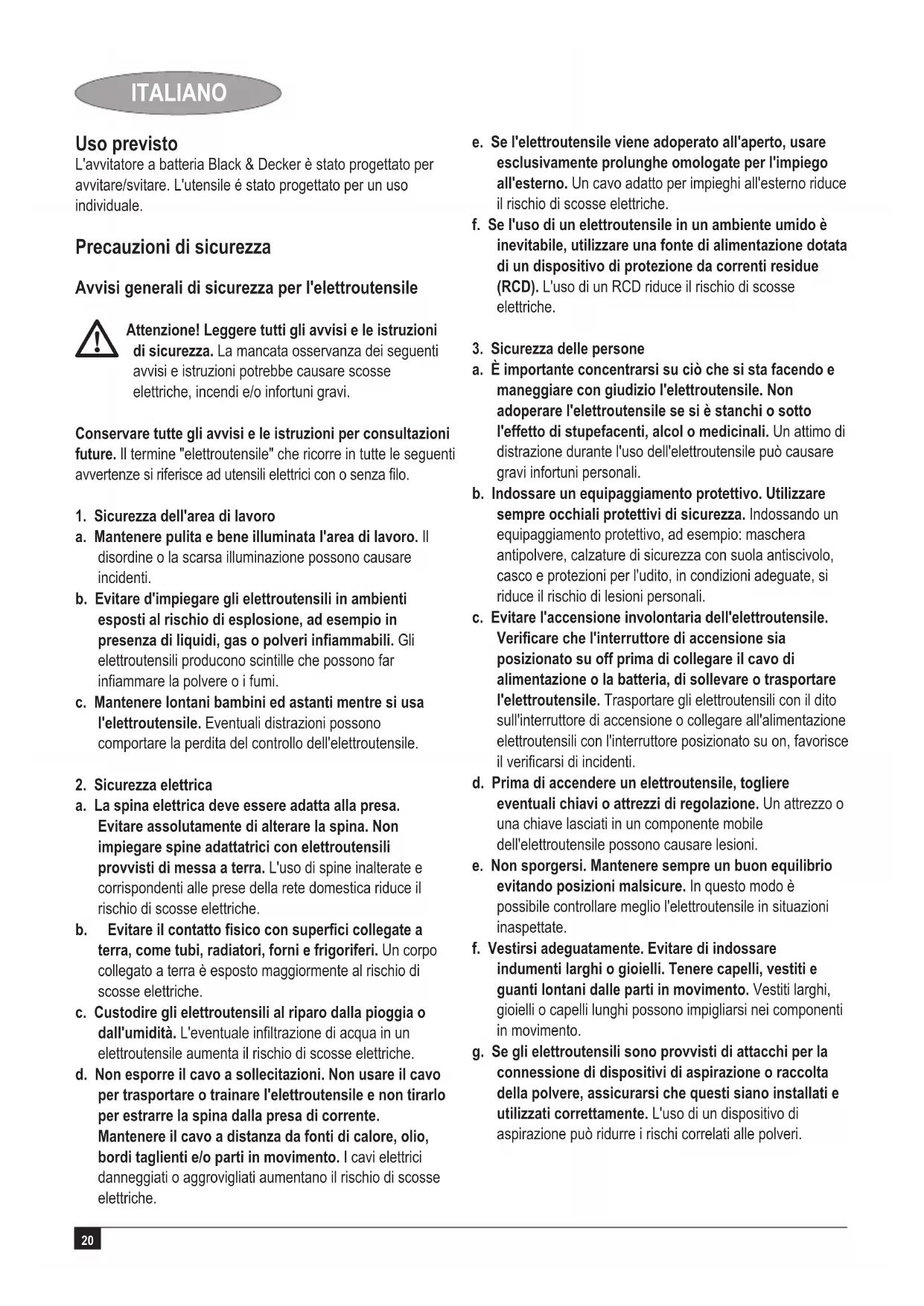

Attenzione! Leggere tutti gli avvisi e le istruzioni di sicurezza. La mancata osservanza dei seguenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Conservare tutte gli avvisi e le istruzioni per consultazioni future. Il termine "elettroutensile" che ricorre in tutte le seguenti avvertenze si riferisce ad utensili elettrici con o senza lo.

1. Sicurezza dell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o la scarsa illuminazione possono causare incidenti. b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenzadiliquidi,gasopolveriinammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e corrispondenti alle prese della rete domestica riduce il rischio di scosse elettriche. b. Evitareilcontattosicoconsupercicollegatea terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale inltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo a distanza da fonti di calore, olio, bordi taglienti e/o parti in movimento. I cavi elettrici danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per impieghi all'esterno riduce il rischio di scosse elettriche. f. Se l'uso di un elettroutensile in un ambiente umido è inevitabile, utilizzare una fonte di alimentazione dotata di un dispositivo di protezione da correnti residue (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può causare gravi infortuni personali. b. Indossare un equipaggiamento protettivo. Utilizzare sempre occhiali protettivi di sicurezza. Indossando un equipaggiamento protettivo, ad esempio: maschera antipolvere, calzature di sicurezza con suola antiscivolo, casco e protezioni per l'udito, in condizioni adeguate, si riduce il rischio di lesioni personali. c. Evitare l'accensione involontaria dell'elettroutensile. Vericarechel'interruttorediaccensionesia posizionato su off prima di collegare il cavo di alimentazione o la batteria, di sollevare o trasportare l'elettroutensile. Trasportare gli elettroutensili con il dito sull'interruttore di accensione o collegare all'alimentazione elettroutensili con l'interruttore posizionato su on, favorisce il vericarsi di incidenti. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nei componenti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'uso di un dispositivo di aspirazione può ridurre i rischi correlati alle polveri.21 ITALIANO

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l'elettroutensile. Usare un elettroutensile idoneo al lavoro da eseguire. Un elettroutensile appropriato permetterà una migliore e più sicura lavorazione alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa e/o estrarre la batteria dall'elettroutensile prima di eseguire regolazioni, di sostituire degli accessori o di riporre l'elettroutensile. Queste precauzioni riducono le possibilità che l'elettroutensile venga messo in funzione accidentalmente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte. e. Sottoporre gli elettroutensili alle procedure di manutenzionedelcaso.Vericarechelepartimobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. La scarsa manutenzione causa molti incidenti. f. Mantenereaflatiepulitigliutensilidataglio. Se sottoposti alla corretta manutenzione, gli utensili da taglio con taglienti aflati s'inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l'elettroutensile, gli accessori, le punte ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni lavorative e del tipo di lavoro da eseguire. L'impiego degli elettroutensili per usi diversi da quelli previsti può dar luogo a situazioni di pericolo.

5. Uso e cura degli utensili a batteria

a. Ricaricare la batteria esclusivamente con il caricabatteriespecicatodalfabbricante. Un caricabatterie adatto per un tipo di batteria può esporre al rischio d'incendio se usato con una batteria diversa. b. Utilizzare gli elettroutensili solo con le batterie indicate. L'uso di batterie diverse può esporre al rischio di infortuni e incendi. c. Quando non è in uso, la batteria deve essere conservata lontana da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli di una batteria può causare ustioni o incendi. d. In condizioni di sovraccarico, le pile possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico. Il liquido che fuoriesce dalla pila può causare irritazioni o ustioni.

a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. Ciò permetterà di conservare le condizioni di sicurezza dell'elettroutensile. Ulteriori avvisi di sicurezza per l'elettroutensile

Attenzione! Avvisi di si sicurezza supplementari per cacciaviti e avvitatori a impatto u Eseguendolavoriincuil’elementodissaggiopuò entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l’elettroutensile tramite l'apposita impugnatura isolante. Il contatto degli elementi di ssaggio con una "linea sotto tensione", può sottoporre a tensione le parti metalliche dell’elettroutensile e provocare una scossa elettrica. u Indossare protezioni acustiche per utilizzare gli avvitatori a impatto. L’esposizione al rumore può causare la perdita dell'udito. u Utilizzare le impugnature ausiliarie fornite con l’elettroutensile. La perdita di controllo può causare lesioni. u Utilizzaremorsettiounaltrometodosicuroperssare e supportare il pezzo in lavorazione su una piattaforma stabile. Se il pezzo in lavorazione è sostenuto a mano o appoggiato al proprio corpo, rimane in posizione instabile e si possono vericare perdite di controllo. u Prima di avvitare gli elementi di ssaggio in pareti, pavimenti o softti, vericare l'ubicazione di cavi elettrici e tubazioni. u Questo elettroutensile non è destinato ad essere utilizzato da persone (bambini inclusi) con ridotte capacità siche, sensoriali o mentali, senza esperienza o non in possesso delle dovute conoscenze, senza la supervisione o l‘addestramento sull'uso dell'elettroutensile da parte di una persona responsabile per la loro sicurezza. Controllare i bambini per evitare che giochino con l'elettrodomestico. u L'utilizzo previsto è quello indicato nel presente manuale. L'utilizzo di qualsiasi accessorio o attrezzatura o l'uso del presente elettroutensile per scopi diversi da quelli consigliati nel presente manuale d'istruzioni potrebbero comportare il rischio di infortuni e/o danni alle proprietà.22 ITALIANO Vibrazioni I valori delle vibrazioni dichiarati nei dati tecnici e nella dichiarazione di conformità sono stati misurati in conformità ai metodi di test standard descritti in: EN 60745 e possono essere utilizzati per comparare due elettroutensili. I valori di emissioni dichiarati possono essere usati anche per una valutazione preliminare dell'esposizione. Attenzione! Il valore delle vibrazioni durante l'uso dell'elettroutensile può differire dai valori dichiarati a seconda del modo in cui viene usato l'elettroutensile. Il livello di vibrazioni può aumentare rispetto al livello nominale. Quando si valuta l'esposizione alle vibrazioni e si stabiliscono le misure di sicurezza richieste dalla direttiva 2002/44/CE per proteggere il personale che utilizza regolarmente gli elettroutensili nello svolgimento delle proprie funzioni, considerare una stima dell'esposizione alle vibrazioni, le effettive condizioni d'uso e il modo in cui l'elettroutensile viene usato, analizzando tutte le parti del ciclo operativo, ovvero i periodi in cui l'elettroutensile è spento o gira a vuoto, oltre al tempo in cui è in uso. Etichette sull'elettroutensile Sull'elettroutensile sono presenti le seguenti immagini:

Attenzione! Per ridurre il rischio di lesioni, l'utente è tenuto a leggere il presente manuale di istruzioni. Istruzioni supplementari sulla sicurezza per batterie e caricatori Batterie u Non tentare mai di aprire le batterie, per nessuna ragione.u Non esporre la batteria all'acqua.u Non esporre la batteria al calore.u Non conservarle in ambienti in cui la temperatura possa superare i 40 °C. u Caricare le batterie solo a temperatura ambiente compresa tra 10 °C e 40 °C. u Caricare la batteria solo usando il caricabatterie fornito con l'elettroutensile. u Per smaltire le batterie seguire le istruzioni riportate nel capitolo “Protezione dell'ambiente”. Caricabatterie u Usare il caricabatterie Black & Decker soltanto per caricare le batterie fornite con l’elettrodomestico. Batterie di altro tipo possono esplodere, provocando danni a persone e cose. u Non tentare mai di ricaricare una batteria non ricaricabile.u Sostituire immediatamente i cavi difettosi.u Non esporre il caricabatterie all'acqua.u Non aprire il caricabatterie.u Non applicare i puntali di un multimetro sul caricabatterie.

Il caricabatterie è destinato ad essere usato esclusivamente in ambienti interni.

Leggere il manuale di istruzioni prima dell’uso.

Il caricabatterie si spegne automaticamente se la temperatura ambiente sale eccessivamente. Ricomincia a funzionare non appena la temperatura ambiente si raffredda.

Carica Sicurezza elettrica

Il caricabatterie è provvisto di doppio isolamento che rende superua la messa a terra. Controllare che la tensione di alimentazione corrisponda a quella indicata sulla targhetta con i dati caratteristici. Non cercare di utilizzare una normale presa di corrente al posto del caricabatterie. u Se il cavo elettrico in dotazione risulta danneggiato, deve essere sostituito dal produttore o da un Centro di assistenza autorizzato Black & Decker, onde evitare rischi. Informazioni generali

1. Interruttore acceso/spento

2. Selettore avanti/indietro

3. Pulsante di sblocco del perno

4. Alloggiamento punte

9. Connettore per caricabatteria23

ITALIANO Montaggio Inserireedestrarreunapuntadicacciavite(g.B) Questo elettroutensile impiega punte per cacciavite con codolo esagonale da 6,35 mm (1/4"). u Per utilizzare una punta, inserire il codolo della punta nel relativo supporto (5) nché non si blocca in posizione. u Per togliere una punta, estrarre il codolo dal relativo supporto (5). Uso u Prima di usare l’elettroutensile per la prima volta, la batteria deve restare in carica per 17 ore. u La batteria deve essere caricata prima di usarla per la prima volta e poi ogni volta che non riesce a produrre l'energia sufciente ad eseguire lavori che prima venivano svolti con facilità. La prima volta che viene caricata, o se è rimasta inutilizzata a lungo, la batteria arriva a caricarsi solo no all'80% della capacità. Dopo diversi cicli di carica e scarica la batteria raggiunge la piena capacità. Caricadellabatteria(g.A) u Per caricare la batteria, inserire la spina del caricabatteria (8) nel connettore (9). u Inserire la spina del caricabatterie nella presa (7).u Lasciare l’elettroutensile collegato al caricabatterie per 17 ore. Il caricabatterie può emettere ronzii e riscaldarsi durante la carica: è normale e non è indicativo di nessun problema. Attenzione! Non caricare la batteria con temperature ambiente inferiori ai 10 °C o superiori ai 40 °C. Selezione del senso di rotazione Per stringere le viti, utilizzare il senso di rotazione in avanti (senso orario). Per allentare le viti, utilizzare il senso di rotazione inverso (antiorario). u Per selezionare la rotazione in avanti, spingere il selettore avanti/indietro (2) verso l'alto. u Per selezionare la rotazione all'indietro, spingere il selettore avanti/indietro (2) verso il basso. u Per bloccare l'elettroutensile, collocare il selettore avanti/ indietro nella posizione centrale. Blocco dell'alberino Questo elettroutensile è dotato di un blocco dell'alberino, in modo da poterlo utilizzare come un normale cacciavite. Usare l’utensile in questo modo per allentare viti molto strette o per stringere delle viti con forza. Orientamentodellatestadell'elettroutensile(g.C&D) L'elettroutensile è dotato di una testa orientabile per la massima versatilità. u Spingere il pulsante di sblocco del perno (3).u Orientare la testa dell'elettroutensile in posizione longitudinale (g. D). u Rilasciare il pulsante di sblocco del perno (3). Attenzione! Vericare che la testa dell'elettroutensile sia bloccata in posizione prima dell'uso. Avvitatura u Selezionare il senso di rotazione usando il selettore avanti/indietro (2). u Per accendere l'elettroutensile, premere l'interruttore on/ off (1). u Per spegnere l’elettroutensile, rilasciare l'interruttore on/off (1). Spia a LED Il LED (6) si illumina automaticamente quando viene premuto l'interruttore on/off (1). Inoltre si illumina il LED quando il selettore avanti/indietro (2) è regolato sulla posizione centrale e quando viene premuto l'interruttore on/off (1). Consigli per un'ottima utilizzazione u Utilizzare l’elettroutensile entro il limite di regime nominale. Non sovraccaricare l'elettroutensile. u Usare sempre una punta per avvitare di tipo e misura adeguati. u Se le viti sono difcili da stringere, provare ad applicare una piccola quantità di liquido detergente o sapone come lubricante. u Usare il blocco automatico dell’alberino per allentare viti molto strette o per stringere delle viti con forza. u Mantenere sempre l’elettroutensile e la punta in linea retta rispetto alla vite. u Quando si lavora con il legno si consiglia di effettuare un foro pilota con una profondità uguale alla lunghezza della vite. Il foro pilota guida la vite ed evita che il legno si scheggi o si deformi. Per ottenere un foro pilota di dimensioni ottimali, consultare la tabella in basso. u Anche quando si lavora con legno duro si consiglia di effettuare un foro con una profondità uguale alla metà della lunghezza della vite. Per ottenere un foro di dimensioni ottimali, consultare la tabella in basso. Dimensioni delle viti Foro pilota ø Foro pilota ø Foro passante (legno morbido) (legno duro) Num. 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm Num. 8 (4 mm) 3,2 mm 3,5 mm 5,0 mm Num. 10 (5 mm) 3,5 mm 4,0 mm 5,7 mm24 ITALIANO Accessori Le prestazioni dell'utensile dipendono dall'accessorio usato. Gli accessori Black & Decker e Piranha, che sono prodotti di altissima qualità, sono stati progettati per ottimizzare la resa dell'utensile. Quando si scelgono questi accessori l'utensile offre prestazioni eccellenti. Questo elettroutensile impiega punte per cacciavite con codolo esagonale da 6,35 mm (1/4"). Manutenzione Questo utensile Black & Decker é stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottoporlo a manutenzione periodica. Il caricabatteria non richiede alcun tipo di manutenzione oltre a una regolare pulizia. Attenzione! Prima di eseguire qualsiasi tipo di manutenzione dell'utensile, estrarne le batterie. Scollegare il caricatore dalla presa elettrica prima di pulirlo. u Pulite regolarmente con una spazzola morbida o un panno asciutto le prese di ventilazione dell'utensile e del caricabatteria. u Il vano motore va pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali riuti domestici. Nel caso in cui si decida di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali riuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto. Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com Batterie

Le batterie della Black & Decker si possono ricaricare più volte: al termine della loro durata in servizio, devono essere raccolte negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell'ambiente. u Quando è completamente esaurita, la batteria deve essere estratta dall'utensile. u Le batterie NiCd, NiMH e Li-Ion sono riciclabili e devono essere consegnate a un tecnico autorizzato o portate presso un impianto di riciclaggio di zona. Dati tecnici PLR36NC Tensione V

3,6 Velocità a vuoto min

Coppia max. Nm 4 Portapunta 6,35 mm (1/4") Peso kg 0,38 Batteria Tensione V 3,6 Tipo di batteria NiCd AHr nominale 0,8 Caricabatteria Tensione di rete V

Corrente di ricarica A 0,04 Tempo approssimativo di carica h 3025 ITALIANO Dichiarazione europea di conformità del macchinario

Black & Decker dichiara che i presenti prodotti sono conformi a: 98/37/CE, EN 60745 Livello di pressione sonora, dati conformi alla norma EN 60745: Pressione sonora (L

) 76.7 dB(A), incertezza (K) 3 dB(A) Valori totali di vibrazione (somma vettoriale triax) determinati in base a EN 60745: Avvitatura senza percussione (a h, S ) 0.548 m/s

incertezza (K) 1,5 m/s

Il sottoscritto è responsabile della compilazione del le tecnico e rilascia la presente dichiarazione per conto di Black & Decker.

Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 22-4-2009 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certicato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: u Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; u Il prodotto non sia stato usato in modo improprio o scorretto; u Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; u Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it26 NEDERLANDS Gebruik volgens bestemming Uw Black & Decker snoerloze schroevendraaier is ontworpen voor het in- en uitdraaien van schroeven. Deze machine is uitsluitend bestemd voor consumentengebruik. Veiligheidsvoorschriften Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
