GEBRUIKSAANWIJZING PLR36NC BLACK & DECKER

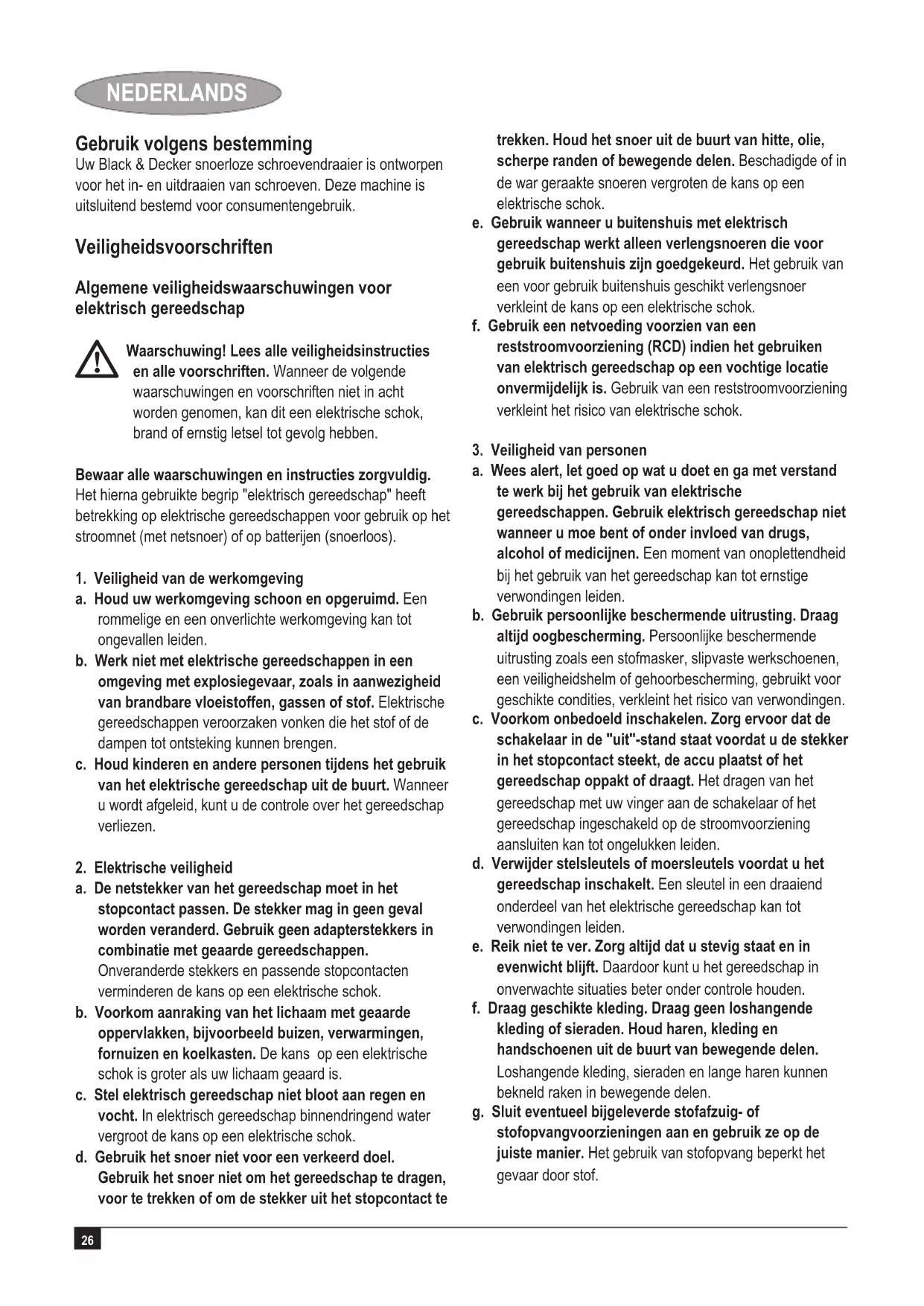

Waarschuwing! Lees alle veiligheidsinstructies en alle voorschriften. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en instructies zorgvuldig. Het hierna gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op batterijen (snoerloos).

1. Veiligheid van de werkomgeving

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige en een onverlichte werkomgeving kan tot ongevallen leiden. b. Werk niet met elektrische gereedschappen in een omgeving met explosiegevaar, zoals in aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen de kans op een elektrische schok. b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. De kans op een elektrische schok is groter als uw lichaam geaard is. c. Stel elektrisch gereedschap niet bloot aan regen en vocht. In elektrisch gereedschap binnendringend water vergroot de kans op een elektrische schok. d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen, voor te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten de kans op een elektrische schok. e. Gebruik wanneer u buitenshuis met elektrisch gereedschap werkt alleen verlengsnoeren die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer verkleint de kans op een elektrische schok. f. Gebruik een netvoeding voorzien van een reststroomvoorziening (RCD) indien het gebruiken van elektrisch gereedschap op een vochtige locatie onvermijdelijk is. Gebruik van een reststroomvoorziening verkleint het risico van elektrische schok.

3. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b. Gebruik persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, gebruikt voor geschikte condities, verkleint het risico van verwondingen. c. Voorkom onbedoeld inschakelen. Zorg ervoor dat de schakelaar in de "uit"-stand staat voordat u de stekker in het stopcontact steekt, de accu plaatst of het gereedschap oppakt of draagt. Het dragen van het gereedschap met uw vinger aan de schakelaar of het gereedschap ingeschakeld op de stroomvoorziening aansluiten kan tot ongelukken leiden. d. Verwijder stelsleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel in een draaiend onderdeel van het elektrische gereedschap kan tot verwondingen leiden. e. Reik niet te ver. Zorg altijd dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen bekneld raken in bewegende delen. g. Sluit eventueel bijgeleverde stofafzuig- of stofopvangvoorzieningen aan en gebruik ze op de juiste manier. Het gebruik van stofopvang beperkt het gevaar door stof.27 NEDERLANDS

4. Gebruik en onderhoud van elektrische

gereedschappen a. Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact en/of accu alvorens het gereedschap af te stellen, accessoires te verwisselen of elektrisch gereedschap op te bergen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d. Bewaar elektrische gereedschappen die niet worden gebruikt buiten bereik van kinderen. Laat personen die niet met het gereedschap vertrouwd zijn of deze aanwijzingen niet hebben gelezen niet met het gereedschap werken. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren personen. e. Verzorg het gereedschap zorgvuldig. Controleer bewegende delen van het gereedschap op goede uitlijning en soepele werking. Controleer of onderdelen niet gebroken zijn of dat de werking van het gereedschap niet op enige andere wijze nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u met het gereedschap gaat werken. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen. f. Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te sturen. g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik en onderhoud van op een accu werkende

gereedschappen a. Laad accu's alleen op in door de fabrikant gespeciceerdeopladers. Een voor een bepaald type accu geschikte oplader levert brandgevaar op bij gebruik met een andere accu. b. Gebruik elektrische gereedschappen alleen met de daarvoor bedoelde accu's. Het gebruik van andere accu's kan letsel en brand veroorzaken. c. Houd accu's die niet in gebruik zijn uit de buurt van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen, die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accupolen brandwonden of brand veroorzaken. d. Bij verkeerd gebruik kan vloeistof uit de batterij lekken. Voorkom contact. Spoel in geval van onbedoeld contact met water. Raadpleeg tevens een arts als de vloeistof in contact komt met de ogen. Uit de batterij gelekte vloeistof kan huidirritaties of brandwonden veroorzaken.

a. Laat het elektrische gereedschap alleen repareren dooreengekwaliceerdereparateurenalleenmet gebruik van originele vervangingsonderdelen. Dit garandeert de veiligheid van het gereedschap. Aanvullende veiligheidsinstructies voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidsinstructies voor schroevendraaiers en moerenaanzetters u Houd het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef of moer verborgen stroomleidingen of het eigen snoer kan raken. Schroeven of moeren die een onder spanning staande leiding raken, zetten ook de zichtbare metalen onderdelen van het apparaat onder spanning; dit kan leiden tot een elektrische schok. u Draag gehoorbescherming bij moerenaanzetters. Blootstelling aan lawaai kan gehoorbeschadiging veroorzaken. u Gebruik de bij het apparaat geleverde handgrepen. Het niet in bedwang kunnen houden van het apparaat kan leiden tot letsel. u Pas klemmen of een andere praktische werkwijze toe om het werkstuk op een stabiele ondergrond vast te klemmen en te ondersteunen. Het werkstuk met de hand vasthouden of tegen het lichaam houden zorgt voor instabiliteit en kan leiden tot controleverlies. u Controleer muren, vloeren of plafonds voor het draaien van schroeven of moeren op de aanwezigheid van bedrading en buizen. u Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkt lichamelijk, zintuiglijk of geestelijk vermogen of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.28 NEDERLANDS u Deze handleiding beschrijft het bedoelde gebruik van het apparaat. Gebruik van accessoires of hulpstukken of het uitvoeren van werkzaamheden met dit apparaat die niet in deze handleiding zijn beschreven, kan leiden tot persoonlijk letsel en/of schade aan eigendommen. Vibratie De verklaarde trillingsafgifte in het gedeelte van de technische gegevens / conformiteitsverklaring zijn gemeten volgens een standaard testmethode vastgesteld door EN 60745 en kan worden gebruikt om apparaten met elkaar te vergelijken. De verklaarde trillingsafgifte kan ook worden gebruikt in een voorlopige beoordeling van blootstelling. Waarschuwing! De waarde van de trillingsafgifte tijdens daadwerkelijk gebruik van elektrisch gereedschap kan afwijken van de verklaarde waarde afhankelijk op wat voor manieren het apparaat wordt gebruikt. Het trillingsniveau kan toenemen boven het aangegeven niveau. Bij het bepalen van de trillingsblootstelling ter vaststelling van de veiligheidsmaatregelen vereist door 2002/44/EG - ter bescherming van personen die werkmatig geregeld elektrisch gereedschap gebruiken - dient een inschatting van de trillingsblootstelling de feitelijke gebruikscondities en bedieningswijze in acht te nemen, inclusief alle onderdelen van de bedieningscyclus, zoals het uistchakelen van het apparaat en het onbelast laten lopen alsmede de trekkertijd. Labels op de machine Op de machine vindt u de volgende pictogrammen:

Waarschuwing! De gebruiker moet de handleiding lezen om risico op letsel te verkleinen Aanvullende veiligheidsvoorschriften voor accu’s en opladers Accu’s u Probeer nooit een accu te openen.u Stel de accu niet aan water bloot.u Stel de accu niet aan warmtebronnen bloot.u Bewaar accu’s niet op plaatsen waar de temperatuur hoger kan worden dan 40 °C. u Laad accu's uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C. u Laad accu’s uitsluitend op met behulp van de bijgeleverde oplader. u Volg bij het weggooien van accu's de instructies in de paragraaf 'Milieu' op. Opladers u Gebruik uw Black & Decker oplader uitsluitend voor het opladen van accu’s van het bijgeleverde type. Andere accu’s kunnen scheuren en zo letsel en materiële schade veroorzaken. u Probeer nooit niet-oplaadbare accu's op te laden.u Laat een defect netsnoer onmiddellijk vervangen.u Stel de oplader niet aan water bloot.u Open de oplader niet.u Doorboor de oplader niet.

De oplader is uitsluitend bedoeld voor gebruik binnenshuis.

Lees voor gebruik de gebruiksaanwijzing.

De oplader sluit automatisch af als de omgevingstemperatuur te hoog wordt. Zodra de omgevingstemperatuur is gedaald, zal de oplader opnieuw gaan werken.

Laad accu's uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C.

Uw oplader is dubbel geïsoleerd; een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of de netspanning overeenkomt met het voltage op het typeplaatje. Vervang de oplader nooit door een netstekker. u Indien het netsnoer is beschadigd, dient het ter voorkoming van gevaren te worden vervangen door de fabrikant of een erkend servicecentrum. Overzicht

1. Aan/uit-schakelaar

9. Aansluitpunt voor oplader29

NEDERLANDS Assemblage Eenschroefbitaanbrengenenverwijderen(g.B) Dit apparaat is geschikt voor schroefbits met een 6,35 mm (1/4") zeskantschacht. u Steek om een bit te plaatsen de schacht van het bit in de bithouder (5) tot deze op de plaats vergrendelt. u Trek om een bit te verwijderen de schacht van het bit uit de bithouder (5). Gebruik u Laad de accu voor het eerste gebruik gedurende 17 uur op.u Laad de accu op voor het eerste gebruik en zodra hij niet meer genoeg energie levert voor werkzaamheden die eerder moeiteloos konden worden verricht. De accu zal bij het voor de eerste keer of na langdurige opslag opladen slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaad-cycli bereikt de accu zijn maximale capaciteit. Deaccuopladen(g.A) u Steek om de accu op te laden de opladerstekker (8) in het aansluitpunt (9). u Steek de stekker van de oplader (7) in het stopcontact.u Laat het apparaat gedurende 17 uur opladen. Tijdens het opladen kan de oplader zacht brommen en warm aanvoelen. Dit is normaal en duidt niet op een defect. Waarschuwing! Laad de accu niet op bij omgevingstemperaturen onder 10 °C of boven 40 °C. De draairichting selecteren Kies voor schroeven indraaien de draairichting rechtsom (met de klok mee). Voor het losdraaien van schroeven kiest u de draairichting linksom (tegen de klok in). u Duw om de draairichting rechtsom te selecteren de links/ rechtsschuif (2) omhoog. u Druk om de draairichting linksom te selecteren de links/ rechtsschuif (2) omlaag. u Zet om het apparaat te vergrendelen de links/rechtsschuif in de middenstand. Spindelvergrendeling Dit apparaat is uitgerust met een spindelvergrendeling, zodat hij ook als een gewone schroevendraaier kan worden gebruikt. Gebruik het apparaat op deze manier om zeer vastzittende schroeven los te draaien of om schroeven stevig vast in te draaien. Dekopvanhetapparaatdraaien(g.C&D) Het apparaat is uitgerust met een draaibare kop voor verschillende doeleinden. u Druk op de draaiontgrendelingsknop (3).u Draai de kop van het apparaat zodanig, dat de knop op een rechte lijn staat met het apparaat. u Laat de draaiontgrendelingsknop (3) los. Waarschuwing! Zorg ervoor dat de kop van het apparaat voor gebruikt op de plaats is vergrendeld. Schroeven u Selecteer de draairichting linksom of rechtsom met behulp van de links/rechtsschuif (2). u Druk om het apparaat in te schakelen op de aan/ uitschakelaar (1). u Ontgrendel om het apparaat uit te schakelen de aan/ uitschakelaar (1). LED De LED (6) gaat bij het indrukken van de aan/uitschakelaar automatisch branden. De LED gaat ook branden als de links/ rechtsschuif (2) in de middenstand wordt gezet en de aan/ uitschakelaar (1) wordt ingedrukt. Tips voor optimaal gebruik u Laat het apparaat op zijn eigen tempo werken. Niet overbelasten. u Gebruik altijd het juiste type en de juiste maat schroefbit.u Gebruik bij moeilijk in te draaien schroeven een beetje vloeibaar wasmiddel of zeep als smeermiddel. u Gebruik het automatische spilslot om zeer vastzittende schroeven los te draaien of om schroeven stevig aan te draaien. u Houd het apparaat en de schroefbit altijd in een rechte lijn met de schroef. u Bij in hout schroeven wordt aangeraden om eerst een gaatje te boren met een diepte gelijk aan de schroeengte. Dit voorgeboorde gat geleidt de schroef en voorkomt dat het hout gaat splinteren of splijten. Raadpleeg de onderstaande tabel voor de optimale maat van het voorgeboorde gat. u Boor bij schroeven in hardhout eerst een hulpgat met een diepte gelijk aan de helft van de schroeengte. Raadpleeg de onderstaande tabel voor de optimale maat van het hulpgat. Schroefmaat Voorgeboord Voorgeboord Hulpgat gat ø (zachthout) gat ø (hardhout) Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm Nr. 8 (4 mm) 3,2 mm 3,5 mm 5,0 mm Nr. 10 (5 mm) 3,5 mm 4,0 mm 5,7 mm30 NEDERLANDS Accessoires De prestaties van uw machine hangen af van welke accessoire u gebruikt. Black & Decker en Piranha accessoires zijn ontwikkeld om te voldoen aan hoge kwaliteitseisen en ontworpen om de prestaties van uw machine te verbeteren. Met behulp van deze accessoires haalt u het beste uit uw machine. Dit apparaat is geschikt voor schroefbits met een 6,35 mm (1/4") zeskantschacht. Onderhoud Uw Black & Decker machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Uw oplader behoeft geen ander onderhoud dan een regelmatige reiniging. Waarschuwing! Verwijder de accu van de machine alvorens onderhoudswerkzaamheden uit te voeren. Koppel voor het reinigen van de oplader de netstekker los van het lichtnet. u Reinig regelmatig de ventilatieopeningen van de machine en oplader met behulp van een zachte borstel of een droge doek. u Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel. Milieu

Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid. Wanneer uw oude Black & Deckerproduct aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

Door gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen. Inzamelpunten voor gescheiden inzameling van elektrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn. Black & Decker biedt de mogelijkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com Accu's

Black & Decker accu's kunnen vele malen opnieuw worden opgeladen. Versleten accu's dienen op milieubewuste wijze te worden verwijderd: u Gebruik de energie van de accu helemaal op en verwijder hem dan van de machine. u NiCd-, NiMH- en Li-Ion-accu's zijn te recyclen. Breng ze naar een servicecentrum of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. Technische gegevens PLR36NC Spanning V

3,6 Onbelast toerental min

Laadsnelheid A 0,04 Oplaadtijd (bij benadering): h 3031 NEDERLANDS EG-conformiteitsverklaring

Black & Decker verklaart dat deze producten in overeenstemming zijn met: 98/37/EG, EN 60745 Niveau van de geluidsdruk, gemeten volgens EN 60745: Geluidsdruk (L

) 76.7 dB(A), onzekerheid (K) 3 dB(A) Totale trillingswaarden (triaxale vectorsom) volgens EN 60745: In- en uitdraaien van schroeven zonder stootkracht (a h, S

De ondergetekende is verantwoordelijk voor de samenstelling van de technische gegevens en geeft deze verklaring namens Black & Decker.

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 22-4-2009 Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: u Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; u Het product onoordeelkundig is gebruikt;u Het product is beschadigd door invloeden van buitenaf of door een ongeval; u Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl32 ESPAÑOL Finalidad El atornillador sin cable Black & Decker ha sido diseñado para atornillar y desatornillar. Esta herramienta está pensada únicamente para uso doméstico. Instrucciones de seguridad Advertencias de seguridad generales para herramientas eléctricas
