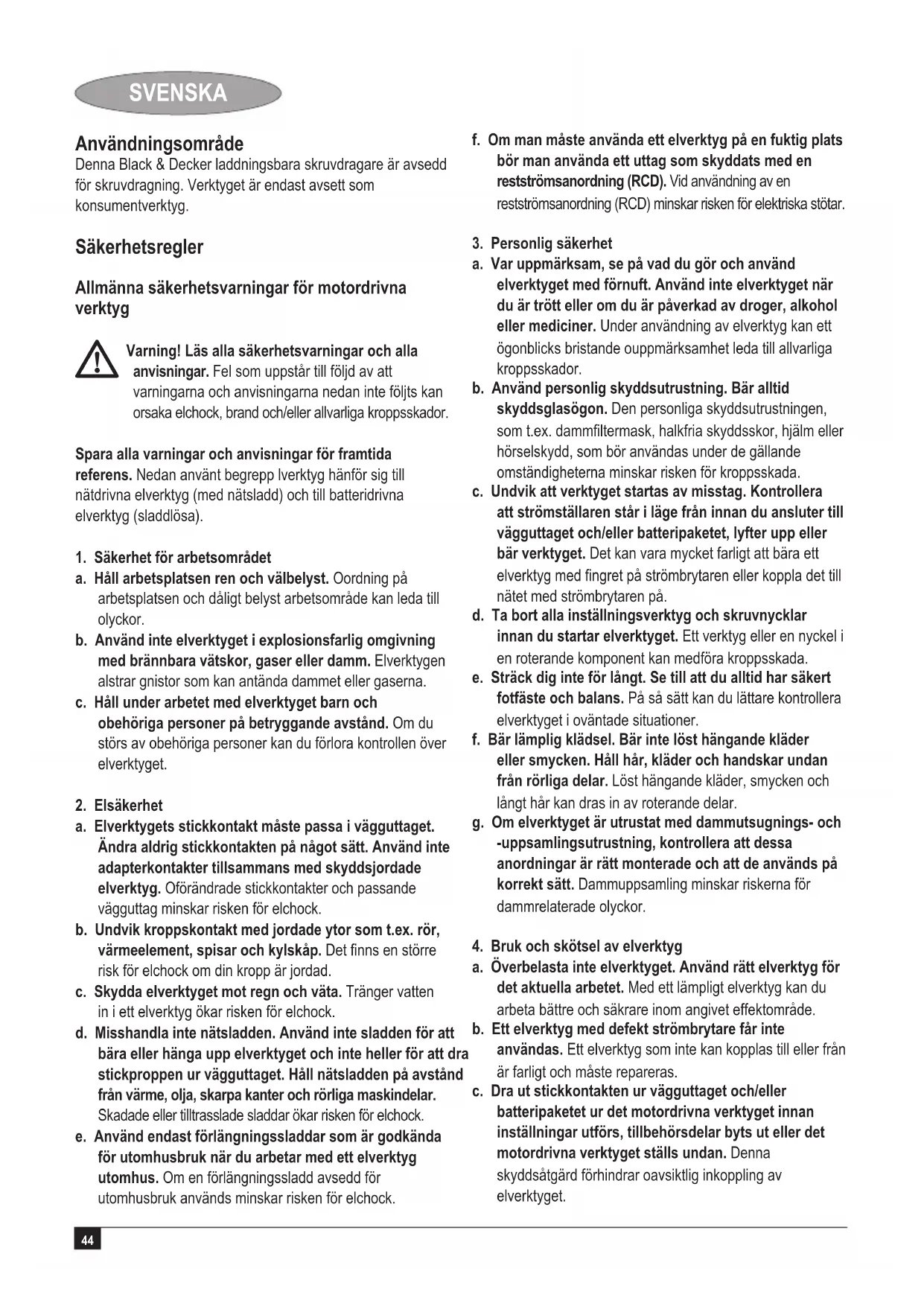

BRUKSANVISNING PLR36NC BLACK & DECKER

Denna Black & Decker laddningsbara skruvdragare ar avsedd for skruvdragning. Verktyget ar endast avsett som konsumentverktyg.

Sakerhetsregler

Allmanna sakerhetsvarningar for motordrivna verktyg

Varning! Läs alla sakerhetsvarningar och alla

anvisningar. Fel som uppstar till foljd av att

varningarna och anvisingarna nedan inte följts kan orsaka elchock, brand och/eller allvarlga kroppsskador.

Spara alla varninger och anvisninger for framtida referens. Nedan anvant begrepp Iverktyg hanfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1. Sakerhet for arbetsomradet

a. Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dalgigt belyst arbetsomrade kan leda till olyckor.

b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.

c. Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

1. Elsakerhet

a. Elverktygets stickkontakt maste passa i vagguttaget.
Äandra aldrig stickkontakten pa nagot satt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vagguttag minskar risken für elchock.

b. Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elchock om din kropp ar jordad.

c. Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risken for elchock.

d. Misshandla inte natsladden. Använd inte sladden für att bara eller hangsa upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Hall natsladden på avstand frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken for elchock.

e. Använd endast forlängningssladdar som ar godkända für utomhusbruk nar du arbetar med ett elverktyg utomhus. Om en forlängningssladd avsedd für utomhusbruk används minskar risken für elchock.

f. Om man maste anvanda ett elverktyg pa en fuktig plats bör man anvanda ett uttag som skyddats med en restströmsanordning (RCD). Vid använding av en restströmsanordning (RCD) minskar risken for elektriska stötar.

1. Personlig sakerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du arrott ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan ett ögonblicks bristande ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personlga skyddsutrustningen, som t.ex. damffiltermask, halkfria skyddsskor, hjalm aller hörskdydd, som bör anvandas under de gällande omstandigheterna minskar risken für kroppsskada.

c. Undvik att verktyget startas av misstag. Kontrollera att stromställaren stared i lage fran innan du ansluter till vagguttaget och/eller batteripaketet, lyfter upp erler bar verktyget. Det kan vara mycket farligt att bara ett elverktyg med fingret pa strömbrytaren aller koppla det till natet med strömbrytaren pa.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg aller en nyckel i en roterande component kan medfora kroppsskada.

e. Strack dig inte for langt. Se till att du alltid har sakert fotfaste och balans. På sa satt kan du lättare kontrollera elverktyget i ovändade situationer.

f. Bär lámplig klädsel. Bär inte lost hängande kläder erller smycken. Håll här, kläder och handskar undan fran rörliga delar. Lõst hängande kläder, smycken och langt här kan dras in av roterande delar.

g. Om elverktyget ar utrustat med dammutsugnings- och -uppsamlingsutrustning, kontrollera att dessa anordninger ar ratt monterade och att de anvands pa korrekt satt. Dammuppsamling minskar riskerna for dammrelaterade olyckor.

1. Bruk och skötsel av elverktyg

a. Overbelasta inte elverktyget. Använd rätt elverktyg fordet aktuella arbetet. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektområde.

b. Ett elverktyg med defekt strombrytare fär inte anvandas. Ett elverktyg som inte kan kopplas till erer frän ar farligt och maste repareras.

c. Dra ut stickkontakten ur vagguttaget och/eller batteripaketet ur det motordrivna verktyget innan inställninger utfors, tillbehördselar byts ut uller det motordrivna verktyget stalls undan. Denna skyddsåtgård forhindrar oavsiktlig inkoppling av elverktyget.

d. Forvara elverktygen oåtkom Liga for barn. Låt inte elverktyget användas av personer som inte ár förtrogna med dess användning eller inte LASTenna anvisning. Elverktyg ár farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygetsFUNKIONER. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dāligt skötta elverktyg.

f. Hall skärverktyg skarpa och rena. Omsorgsfullt sköttaskräverktyg med skarpa eggar fastnar inte sa latt och gärlettare att styra.

g. Använd det motordrivna verktyget, tillbehör och insatsverktyg etc. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedeandamalsenligt satt kan farliga situationer uppsta.

1. Bruk och skötsel av elverktyg

a. Ladda batterierna endast i de laddare som tilverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.

b. Använd endast batterier som ar avsedda für aktuellt elverktyg. Används andra batterier finns risk for kropsskada och brand.

c. Häll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avständ frän reservbatterier for att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d. Om batteriet används på felaktigt satt finns risk für att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatskakommen ikontakt med ögonen uppsök dessutom lakare. Batterivatskan kan medforahudirritationEllerbrännskada.

1. Service

a. Lat endast elverktyget reparas av kvalificerad facpersonal och med originalresvdelar.Detta garantarar att elverktygets sakerhet bibehalls.

Extra sakerhetsvarningar for motordrivna verktyg

Varning! Tillkommande sakerhetsvarningar for skruvdragare och slagnycklar

Häll elverktyget endast vid de isolerade handtagen nar arbete utförs på ställen)där fästskruven kan skada

dolda elledningar eller sin egen natsladd. Om fästskruven kommt i kontakt med en spanningsforande ledning sats verktygets metalldelar under spanning vilket kan leda till elektriska stotar.

Bar oronskydd vid arbete med slagnycklar. Att utsattas for buller kan leda till horselskador.
Använd hjälphandtagen som levererades med verktyget. Kontrollförlust kan orsaka personskador.
- Använd klämmor eller nagot annat praktiskt satt für att fasta och stödja arbetsstycket på att stabilt underlag. Om man häller arbetsstycket med handen eller mot kroppen blir det instabilit och man kan riskera att förlora kontrollen over det.
Kontrollera var de elektriska ledningarna och rorledningarna ar installerade innan du skruvar i vaggar, golv och tak.
Verktyget ar inte avsett att anvandas av personer (inklusive barn) med forsvagade fysiska, sensoriska aller mentala formagor,ller som saknar erfarenhet och kunskaper, om de inte far overvakning erler undervisning i anvandning av apparaten av nagon som ansvarar for deras sakerhet. Hall uppsyn sa att inga barn leker med apparaten.
Verktygets avsedda bruk beskrivs ienna bruksanvising. Bruk av tillbehör erler tillsatser,ller utforande av nagon verksamhet med detta verktyg, som inte rekommenderas ienna bruksanvisning kan innebära risk for personskada och/eller skada pa egendom.

Skakas

De angivna vibrationsemissionsvärdena i tekiska data / forsakran om overensstammelse har uppmatts enigt en standardtestmetod som tillhandahalls av EN 60745 och kan anvandas for att jämföra olica verktyg med varandra. De angivna vibrationsemissionsvärdena kan även anvandas for en preliminär beräkning av exponering.

Varning! Vibrationsemissionsvärdet under faktisk användning av elverktyget kan skilja sig fran det angivna värdet beroende på hur verktyget används. Vibrationsnivan kan overstiga den angivna nivan.

Vid beräkning av vibrationsexponering for att bestämma sakerhetsatgärder enligt 2002/44/EG for att skydda personer som regelbundet anvander elverktyg i arbetet, bor en beräkning av vibrationsexponeringen ta med i beräkningen defaktiska användningsforhallandena och sattet verktyget anvands, inkladerande att man tar med i beräkningen alla delar av användningscykeln, forutom själva "avtryckartiden" även t.ex. Near verktyget ar avstängt och när det gär pa tomgang.

SVENSKA

Märken på verktyget

Följande symboler finns på verktyget:

Varning! For att minska risken for skador maste anvandaren lasa igenom braksanvisingen.

Tillkommande sakerhetsanvisiningar for batterier och laddare

Batterier

Forsok aldrig oppna.
Lát inte batteriet komma i kontakt med vatten.
Exponera inte batteriet for varme.
Förvara inte laddaren i utrymmen dar temperaturen kan overstiga 40^
Ladda endast inom temperaturomradyet 10^ till 40^ .
Ladda endast med laddaren som medfoljer.
När batterierna kasseras skall instruktionerna i kapitlet "Miljöskydd" foljas.

Laddare

Anvand Black & Decker-laddaren endast for att ladda batteriet i det verktyg det medfoljde. Andra typer av batterier kan exploder ach fororsaka person- och materialsskador.
Forsok aldrig ladda iche-uppladdningsbara batterier.
Byt genast ut skadade sladdar.
Lát inte laddaren komma i kontakt med vatten.
Oppnainte laddaren.
Göringen äverkan på laddaren.

ddaren ar endast avsedd for inomhusbruk.

Läs bruksanvisingen före bruk.

Laddaren stängs automatiskt av om omgivningstemperaturen ar for hog. Så snart omgivningstemperaturen har svalnat fungerar laddaren igen.

Ladda endast inom temperaturomradyet 10^ till 40^ .

Laddar

Elsakerhet

addaren ar dubbelisolerad; jordledare ar saledes overflödig. Kontrollera alltid att natspanninger overensstämmer med typskylten. Forsök aldrig att ersatta laddningsenheten med en vanlig nätkontakt.

Om natsladden ar skadad maste den bytas ut av tillverkaren aller en godkand Black & Deckerserviceverkstad for att undvika en risksituation.

Översikt

1. Strömbrytare
2. Reglage framåt/bakat
3. Frikopplingsknapp for vridning
4. Bitsmagasin
5. Bitshallare
6. Lysdiod

Fig. A

1. Laddare
2. Laddarkontakt
3. Anslutning for laddaren

Montering

Montering och avlagsnande av skruvbits (fig. B)

Detta verktyg anvands med skruvbits med 6,35 mm (1/4") sexkantsskaft.

For att montera ett bits for du in skaftet i bitshällaren (5) tills det lases fast pa plats.
Avlagsna bitset genom att dra ut skaftet ur hällaren (5).

Användning

Färe den Forsta användingen maste batteriet laddas i minst 17 timmar.
Batteriet maste laddas innan det anvands forsta gangen och alltid nar verktyget inte langre fungerar effektiv. Nar batteriet laddas forsta gangen erler en langre tids forvaring ar dess laddningskapacitet endast 80% .Efter flera uppladdnings- och urladdningscyklar uppnar batteriet full kapacitet.

Laddning av batteriet (fig. A)

Ladda batteriet genom att satta laddarens kontakt (8) i anslutningen (9).
Anslut laddaren till ett natauttag (7).
Lát verktyget vara anslutet till laddaren i 17 timmar.

Laddaren kan surra och bli varm under laddningen. Detta ar normalt och innebär inte att nagot ar fel.

Varning! Ladda inte batteriet vid temperaturer under 10^ celler over 40^ .

Val av hoger-/vänstergang

När du drar i skruvar ske verktyget rotera framåt (medurs). För att lossa skruvar, vrid帽子 motsett häll (moturs).

Välj rotation framät genom att Förå reglaget (2) uppät.
Väl rotation bakat genom att Föra reglaget (2) nedät.
Sparrarverktygetgenomattstallareglagetimittlaget.

Spindellås

Verktyget ar forsett med ett spindellas sa att det kan anvandas som en vanlig skruvmejsel. Anvand verktyget pa detta satt for att lossa fastsittande skruvar eller dra at skruvar med kraft.

Vridning av verktygshuvudet (fig. C & D)

Verktyget ar forsett med ett verktygshuvud som kan vridas for maximal flexibilitet.

Tryck pa frikopplingsknappen for vridning (3).
Vrid verktygshuvudet till laget i linje (fig. D).
Slapp frikopplingsknappen for vridning (3).

Varning! Kontrollera att verktygshuvudet ar lst i lage innand det anvands.

Skruvdragning

Välj rotation framåt eller bakåt genom att använda framåt-/bakåtreglaget (2).
Tryck pa strömbrytaren (1) for att starta apparaten.
Slapp strombrytaren (1) for att stanga av verktyget.

Lysdiod

Lysdioden (6) aktiveras automatiskt nar man trycker på on/off-omkopplaren (1). Lysdiodenalands även nar fram-/backreglaget (2) fors till mittersta positionen och pa-/av-omkopplaren (1)trycks in.

Lat maskinen arbeta i sin egen takt. Overbelasta inte verktyget.
Använd alltid ratt typ och storlek på bitsetet.
Om det ar svart att dra at skruven kan lite flytande tvattmedel eller tval appliceras som smorjmedel.
Anvand autospindellaset for att lossa pa skruvar som sitter mycket hart ell er for att dra at skruvar med kraft.
Hall alltid verktyget och bitsetet i rak linje med skruven.
När man skruvar i tra ar det alltid böst att Först borra uppett forborningshal som ar lika djupt som skruven ar lang. Ett forborningshal leder skruven rakt och forebygger atttraet spricker aller skadas. Se nedanstäende tabell.
När man skruvar i hárt traslag ar det alltid bast att Först borra ett forborringshal som ar lika djupt som halva skruvlängden. For optimal storlek pa det forborrade halet, se nedanstäende tabell.

Skruvstorlek Förborningshal ø Förborningshal ø Förborningshal (i mjuktTRSlag) (i haretråslag)

Verktygets användningsomrade beror på vilket tillbehör du valjer. Black & Decker- och Piranhatillbehören ar av hog kvalitet. Genom att använda dessa tillbehör kan du fä ut mesta möjiga av verktyget.

Detta verktyg anvands med skruvbits med 6,35 mm (1/4") sexkantsskaft.

Skötsel

Ditt Black & Decker verktyg har tillverkats for att fungera under lang tid med ett minimum av unterhall. Med ratt unterhall och regelbunden rengöring behaller verktyget sina prestanda.

Laddaren behöver inget unterhalb fürtom regelbunden rengöring.

Varning! Tag bort batteriet innan underhäll utförs på verktyget. Tag ur laddarkontakten före rengöring.

Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa.
Rengor kapan regelbundet med en fuktig trasa. Anvand aldrig rengoringsmedel med losnings-ller slipmedel i.

Miljöskydd

Särskild insamling. Denna produit fär inte kastas bland vanliga hushållssopor.

Om du nàgon gäng i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte langre behöver den, skadu inte kasta den i hushällssoporna. Denna produitkall lamnas till särskild insamling.

fter insamling av anecdva producerch forpackningsmaterial kan materialen atervinnas och anecdvas pa nytt.Anvandning av atervunna material skonar miljon och minskar forbrukningen av ravaror.

Enligt lokal lagstiftning kan det forekomma särskilda insamlingar av uttjant elustrustning fran hushall, antingen vid kommunala miljostationer uller hos detaljhandlaren när du koper en ny produit.

SVENSKA

Black & Decker erbjuder en insamlings- och atervinningsjänst for Black & Decker-produkter nar de en gang har tjänat ut. For att anvanda den HAR tjänsten lämnar du inprodukten till en auktorisarad B & D -reparator/representant som tar hand om den for din räknig.

Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listen over auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andere kontakter www.2helpU.com

Batterier

Black & Decker-batterierna kan laddas manga ganger. Skydda miljon genom att lamna uttjanta batterier till avsedd uppsamlingsplats.

Lát batteriet laddas ur helt och ta sedan bort det fran verktyget.
NiCd-, NiMH- och Li-Ion-batterier kan Återvinnas. Lämna dem till inköpsstället eller den lokala Återvinningsstationen.

Tekniska data

PLR36NC
Spanning V	DC 3,6
Obelastad hastighet min	-1 180
Max. vridmoment Nm 4
Bitshällare 6,35 mm (1/4")
Vikt kg 0,38

Batteri

Spänning	V 3,6
Batterity	NiCd
Ahr-ärde	0,8

Laddare

Spanning V	AC 230
Laddningshestigabet A 0,04 A
Laddningstid (ca) h 30

EC-förklaring om överensstammelse

PLR36NC H1

Black & Decker forklarar att dessaprodukter overensstammer med:

98/37/EG, EN 60745

Bullernivá, upmätt entigt EN 60745:

Bullerniva (L_PA) 65.7 dB(A), avvikelse (K) 3 dB(A)

Ljudeffekt (L_WA) 76.7 dB(A), avvikelse (K) 3 dB(A)

Vibrationens totala varde (treaxelvektorsumma) bestamd enligt EN 60745:

Skruvdragning utan belastning (a_h,s) 0.548~m / s^2 avvikelse (K)

1,5 m/s²

Undertechnad ar ansvarig for sammanställningen av den teknska filen och gör denna forsakran som representant for Black & Decker.

Kevin Hewitt

Reservdar finns att kopa hos auktorisere Black & Decker verkstader, som även ger kostnadsforslag och reparer varaprodukter.

Forteckning over vara auktoriserade verkestader finns pa Internet, var hemsida www.blackanddecker.se samt

www.2helpU.com

Garanti

Black & Decker garantar att Produkten ar fri fran materialoch/eller fabrikationsfel vid leverans till kund. Garantin ar i tillagg till konsumentens lagiga rattigheter och paverkar inter dessa. Garantin galler inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsomradet.

Om en Black & Decker produit går sönder på grund av material- och/eller fabrikationsfel eller brister i overensstammelse med specifikationen, inom 24 manader.FRAN KOPET, atar sig Black & Decker att reparera eller byta ut Produkten med minsta besvär for kunden.

Garantin gäller inte für fel som beror på:

normalslitage
felaktig använding aller skötsel
att produiten skadats av främande foremal, amnen aller genom olyckshändelse

Garantin gäller inte om reparation har utförs av nàgon annan an en auktoriserad Black & Decker verkstad.

For att utnytta garantin skull Produkten och inkopskvittot lamnas till aterforsaljaren erler till en auktoriserad verkstad senast 2 manader after det att felet har upptackts. For information om narmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret pa den adress som ar angiven i braksanvisingen. En lista pa alla auktoriserade verkstader samt servicevillkor finns även tillganglijt pa Internet, adress: www.2helpU.com

Besök var webbplats www.blackanddecker.se for att registrazione dinnya Black & Decker-produkt somt for att erhälla information om ngaprodukter och specialerbjudanden. Vidare information om market Black & Decker och vart Produktsortiment kan Återfinnas på www.blackanddecker.se

NORSK

Bruksomrader

Les instruksjönshändboken FörBruk.

Laderen slås automatisk av hvis omgivelsestemperaturen blir for hoy. Så snart omgivelsestemperaturen gär ned, starter laderen igjen.

Ma bare lades i lufttemperaturer mellom 10^ og 40^ .

Lader

Elektrisk sikkerhet

aderen er dobbeltisolert. Derfor er ici jording ndvendig. Kontroller at nettspenningen er i overensstemmelse med spennenpen na typeskitet. Du ma aldri forske a byte laderen ut med et vanlig stopsel.

Glöm inte att registreraprodukten!

www.blackanddecker.se/productregistration

Registrarera Produktten online pa www.blackanddecker.se/productregistration ell skicka namn och produktkod till Black & Decker i landet du bor i.

NORSK
