MANUAL DE USUARIO PLR36NC BLACK & DECKER

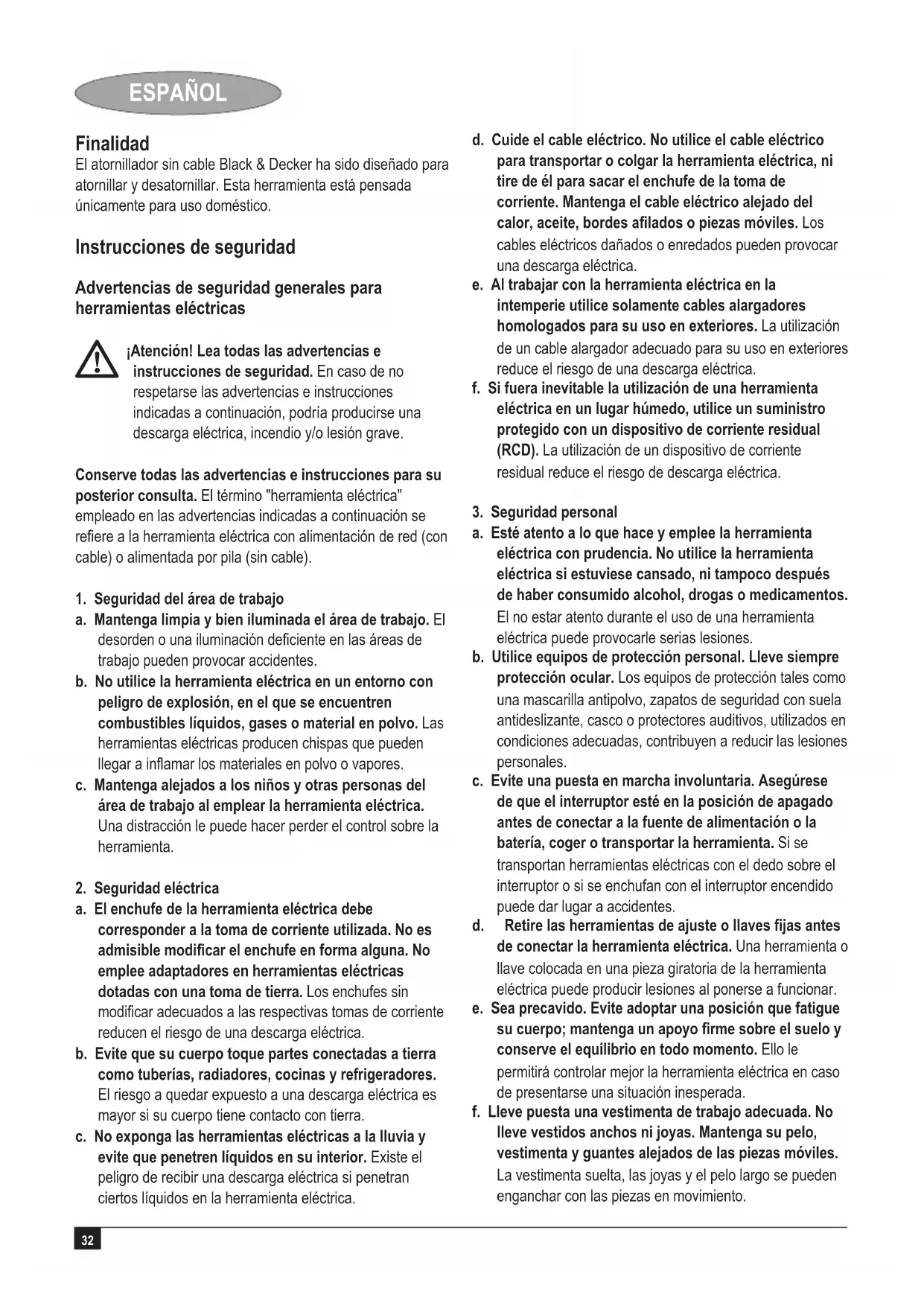

¡Atención! Lea todas las advertencias e instrucciones de seguridad. En caso de no respetarse las advertencias e instrucciones indicadas a continuación, podría producirse una descarga eléctrica, incendio y/o lesión grave. Conserve todas las advertencias e instrucciones para su posterior consulta. El término "herramienta eléctrica" empleado en las advertencias indicadas a continuación se reere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por pila (sin cable).

1. Seguridad del área de trabajo

a. Mantenga limpia y bien iluminada el área de trabajo. El desorden o una iluminación deciente en las áreas de trabajo pueden provocar accidentes. b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inamar los materiales en polvo o vapores. c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisiblemodicarelenchufeenformaalguna.No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modicar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra. c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d. Cuide el cable eléctrico. No utilice el cable eléctrico para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable eléctrico alejado del calor,aceite,bordesaladosopiezasmóviles. Los cables eléctricos dañados o enredados pueden provocar una descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables alargadores homologados para su uso en exteriores. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f. Si fuera inevitable la utilización de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido con un dispositivo de corriente residual (RCD). La utilización de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b. Utilice equipos de protección personal. Lleve siempre protección ocular. Los equipos de protección tales como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos, utilizados en condiciones adecuadas, contribuyen a reducir las lesiones personales. c. Evite una puesta en marcha involuntaria. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar a la fuente de alimentación o la batería, coger o transportar la herramienta. Si se transportan herramientas eléctricas con el dedo sobre el interruptor o si se enchufan con el interruptor encendido puede dar lugar a accidentes. d. Retirelasherramientasdeajusteollavesjasantes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria de la herramienta eléctrica puede producir lesiones al ponerse a funcionar. e. Sea precavido. Evite adoptar una posición que fatigue sucuerpo;mantengaunapoyormesobreelsueloy conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f. Lleve puesta una vestimenta de trabajo adecuada. No lleve vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.33 ESPAÑOL g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de equipos de recogida de polvo reduce los riesgos derivados del polvo.

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c. Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e. Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos accidentes se deben a herramientas eléctricas con un mantenimiento deciente. f. Mantengalasherramientasdecortelimpiasyaladas. Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor. g. Utilice la herramienta eléctrica, los accesorios y las puntas de la herramienta, etc. de acuerdo a estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5. Uso y cuidado de herramientas con batería

a. Recargue la batería únicamente con el cargador especicadoporelfabricante. Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería. b. Use las herramientas únicamente con las baterías especícamentedesignadas. El uso de cualquier otra batería puede provocar lesiones o un incendio. c. Cuando no utilice la batería, manténgala alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pueda dar lugar a una conexión entre los bornes. El cortocircuito entre los bornes de la batería puede ocasionar quemaduras o un incendio. d. Un mal uso puede dar lugar a que la pila pierda líquido; evite cualquier contacto con el líquido. Si accidentalmente entra en contacto con el líquido, enjuáguese con agua. Si le entra líquido en los ojos, busque rápidamente asistencia médica. El líquido que pierde la pila puede ocasionar irritación o quemaduras.

a. Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica. Advertencias de seguridad adicionales para herramientas eléctricas

¡Atención! Advertencias de seguridad adicionales para atornilladores y llaves de impacto u Sujete la herramienta eléctrica únicamente por las empuñaduras aisladas al realizar trabajos en los que elelementodejaciónpuedatocarcableseléctricos ocultos o su propio cable. Los elementos de jación que hagan contacto con cables con corriente pueden hacer que las partes metálicas al descubierto de la herramienta eléctrica provoquen una descarga al usuario. u Lleve protección acústica cuando utilice llaves de impacto. La exposición al ruido puede provocar la pérdida de audición. u Utilice las empuñaduras auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales. u Utilicemordazasuotraformaprácticaparajary soportar la pieza de trabajo a una plataforma estable. Sujetar el trabajo a mano o contra su cuerpo hace que pierda estabilidad y puede provocar la pérdida de control. u Antes de introducir elementos de jación en paredes, suelos o techos, compruebe la ubicación de cableados y tuberías. u Esta herramienta no está destinada para ser utilizada por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas, o que carezcan de experiencia y conocimiento, a menos que reciban supervisión o instrucción respecto al uso de la misma por una persona responsable de su seguridad. Debe vigilarse a los niños para asegurarse de que no jueguen con el aparato.34 ESPAÑOL u En este manual de instrucciones se explica el uso previsto. El uso de otros accesorios, adaptadores, o la propia utilización de la herramienta en cualquier forma diferente de las recomendadas en este manual de instrucciones puede constituir un riesgo de lesiones a las personas y/o daños materiales. Vibración Los valores declarados de emisión de vibración indicados en los datos técnicos y la declaración de conformidad se han medido de acuerdo a un método de prueba estándar contemplado por la EN 60745 y puede utilizarse para comparar una herramienta con otra. El valor declarado de emisión de vibración también puede utilizarse en una evaluación preliminar de exposición. ¡Atención! El valor de emisión de vibración durante el uso real de la herramienta eléctrica puede variar del valor declarado en función del modo de utilización de la herramienta. El nivel de vibración puede aumentar por encima del valor indicado. Cuando se evalúe la exposición a la vibración con el n de determinar las medidas de seguridad exigidas por la 2002/44/CE para proteger a las personas que utilizan herramientas eléctricas en su empleo con regularidad, una estimación de la exposición a la vibración debe considerar las condiciones reales de uso y la forma en que se utiliza la herramienta, teniendo en cuenta incluso todas las partes del ciclo de trabajo como los momentos en que la herramienta se apaga y cuando está conectada sin funcionar además del tiempo de accionamiento. Etiquetas sobre la herramienta En la herramienta se indican los siguientes pictogramas:

¡Atención! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones. Instrucciones de seguridad adicionales para baterías y cargadores Baterías u Nunca, por ningún motivo, trate de abrir las baterías.u No exponga la batería al agua.u No exponga la batería al calor.u No las almacene en lugares donde la temperatura pueda superar los 40° C. u Cargue las baterías únicamente a temperaturas entre 10° y 40° C. u Recargue utilizando únicamente el cargador suministrado con la herramienta. u Cuando deseche las baterías, siga las instrucciones indicadas en la sección “Protección del medio ambiente”. Cargadores u Use el cargador Black & Decker únicamente para cargar baterías del tipo suministrado. Otras baterías podrían estallar, causando daños y lesiones personales. u Nunca intente cargar baterías no recargables.u Sustituya inmediatamente los cables defectuosos.u No exponga el cargador al agua.u No abra el cargador.u No manipule el cargador.

El cargador está pensado únicamente para su uso en interiores.

Antes de la utilización, lea el manual de instrucciones.

El cargador se desconecta automáticamente si la temperatura ambiente es demasiado elevada. En cuando la temperatura ambiente se enfríe, el cargador seguirá funcionando.

Cargue las baterías únicamente a temperaturas entre 10 °C y 40 °C.

Carga Seguridad eléctrica

El cargador lleva un doble aislamiento; por lo tanto no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda al valor indicado en la placa de características. No intente nunca sustituir el cargador por un enchufe normal a la red. u Si el cable eléctrico está estropeado, debe ser sustituido por el fabricante o un servicio técnico autorizado de Black & Decker con el n de evitar accidentes. Vista general

1. Interruptor de encendido/apagado

2. Guía de deslizamiento de avance/retroceso

3. Botón de liberación pivotante

4. Almacenamiento de puntas

8. Enchufe del cargador

9. Conector del cargador35

ESPAÑOL Montaje Montajeydesmontajedeunapunta(g.B) Esta herramienta usa puntas para atornillar con una espiga hexagonal de 6,35 mm (1/4"). u Para acoplar una punta, inserte el eje de la punta en el portapuntas (5) hasta que se bloquee en su posición. u Para retirar una punta, saque el eje de la punta del portapuntas (5). Uso u Antes del primer uso, cargue la batería durante 17 horas.u La batería debe cargarse antes de usar la herramienta por primera vez y siempre que no tenga la suciente potencia para las tareas que antes se realizaban fácilmente. Cuando cargue la batería por primera vez, o después de un prolongado almacenaje, sólo obtendrá una carga del 80%. Después de varios ciclos de carga y descarga, la batería alcanzará su capacidad máxima. Cargadelabatería(g.A) u Para cargar la batería, inserte el enchufe del cargador (8) en el conector (9). u Enchufe el cargador (7).u Deje la herramienta conectada al cargador durante 17 horas. Durante la carga es posible que el cargador emita un zumbido y se caliente; esto es normal y no es indicio de ningún problema. ¡Atención! No cargue la batería a una temperatura ambiente inferior a 10° o superior a 40° C. Selección de la dirección de rotación Para apretar tornillos, use la rotación directa (en el sentido de las agujas del reloj). Para aojar tornillos, use la rotación inversa (en el sentido contrario a las agujas del reloj). u Para seleccionar la rotación directa, empuje la guía de deslizamiento de avance/retroceso (2) hacia arriba. u Para seleccionar la rotación inversa, empuje la guía de deslizamiento de avance/retroceso (2) hacia abajo. u Para bloquear la herramienta, coloque la guía de deslizamiento de avance/retroceso en la posición central. Bloqueo del eje Esta herramienta está equipada con un bloqueo del eje de forma que pueda utilizarse como un destornillador normal. Utilice la herramienta de esta forma para aojar tornillos muy apretados o para apretarlos rmemente. Girodelcabezaldelaherramienta(g.C&D) La herramienta está equipada con un cabezal de la herramienta que puede girarse para una versatilidad óptima. u Pulse el botón de liberación pivotante (3).u Gire el cabezal de la herramienta a la posición en línea (g. D). u Suelte el botón de liberación pivotante (3). ¡Atención! Asegúrese de que el cabezal de la herramienta esté bloqueado en su posición antes del uso. Atornillado u Seleccione la rotación directa o inversa usando la guía de deslizamiento de avance/retroceso (2). u Para encender la herramienta, pulse el interruptor de encendido/apagado (1). u Para apagar la herramienta, suelte el interruptor de encendido/apagado (1). Luz LED La luz LED (6) se activa automáticamente cuando se presiona el interruptor de encendido/apagado (1). La luz LED también se activa cuando la guía de deslizamiento de avance/ retroceso (2) se sitúa en la posición central y se presiona el interruptor de encendido/apagado (1). Consejos para un uso óptimo u Deje que la herramienta funcione a su ritmo. No la sobrecargue. u Use siempre el tipo y el tamaño adecuado de punta.u Si le resulta difícil apretar los tornillos, intente aplicar una pequeña cantidad de jabón o líquido jabonoso como lubricante. u Utilice el bloqueo automático del eje para aojar tornillos muy apretados o para apretarlos rmemente. u Sujete siempre la herramienta y la punta en línea recta con el tornillo. u Al atornillar en madera, se recomienda hacer un taladro de guía con una profundidad igual a la longitud del tornillo. Este taladro sirve de guía al tornillo e impide que la madera se astille o deforme. Para conocer el tamaño óptimo del taladro de guía, consulte la tabla siguiente. u Al atornillar sobre madera dura, realice también un taladro de paso con una profundidad igual a la mitad de la longitud del tornillo. Para conocer el tamaño óptimo del taladro de paso, consulte la tabla siguiente. Tamaño de tornillo Diámetro de Diámetro de Taladro de paso taladro de guía taladro de guía (madera blanda) (madera dura) Nº 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm Nº 8 (4 mm) 3,2 mm 3,5 mm 5,0 mm Nº 10 (5 mm) 3,5 mm 4,0 mm 5,7 mm36 ESPAÑOL Accesorios El rendimiento de la herramienta dependerá del accesorio utilizado. Los accesorios de Black & Decker y Piranha están fabricados según las más altas normas de calidad para ampliar el rendimiento de la herramienta. Utilizando estos accesorios, logrará aprovechar al máximo la herramienta. Esta herramienta usa puntas para atornillar con una espiga hexagonal de 6,35 mm (1/4"). Mantenimiento Su herramienta Black & Decker está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. Su cargador no requiere ningún mantenimiento aparte de una limpieza periódica. ¡Atención! Antes de efectuar cualquier mantenimiento en la herramienta, retire la batería de la herramienta. Desenchufe el cargador antes de limpiarlo. u Limpie periódicamente las ranuras de ventilación de la herramienta y del cargador con un cepillo suave o un paño seco. u Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. Protección del medio ambiente

Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto Black & Decker o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.

La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto. Black & Decker proporciona facilidades para la recogida y el reciclado de los productos Black & Decker que hayan llegado al nal de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la ocina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, puede consultar en Internet la lista de servicios técnicos autorizados e información completa de nuestros servicios de posventa y contactos en la siguiente dirección: www.2helpU.com Baterías

Las baterías Black & Decker pueden recargarse muchas veces. Cuando se agoten, deséchelas respetando las normas de protección del entorno: u Utilice la batería hasta que se agote por completo y luego retírela de la herramienta. u Las baterías NiCd, NiMH y Li-Ion son reciclables. Llévelas a cualquier servicio técnico autorizado o a un centro de reciclado. Características técnicas PLR36NC Voltaje V

3,6 Velocidad sin carga min

Par de apriete máximo Nm 4 Portapuntas 6,35 mm (1/4") Peso kg 0,38 Batería Voltaje V 3,6 Tipo de batería NiCd Clasicación AHr 0,8 Cargador Tensión de la red V

Nivel de carga A 0,04 Tiempo aproximado de carga h 3037 ESPAÑOL Declaración de conformidad CE

Black & Decker declara que estos productos cumplen las normas siguientes: 98/37/CE, EN 60745 Nivel de la presión acústica según EN 60745: Presión acústica (L

) 76.7 dB(A), incertidumbre (K) 3 dB(A) Valores totales de vibración (suma de vector triaxial) según EN 60745: Atornillado sin percusión (a h, S ) 0.548 m/s

El abajo rmante es responsable de la compilación del archivo técnico y hace esta declaración en nombre de Black & Decker.

Kevin Hewitt Director de Ingeniería del Consumidor Spennymoor, County Durham DL16 6JG, Reino Unido 22-4-2009 Garantía Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio. Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: u El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler; u El producto haya sido sometido a un uso inadecuado o negligente; u El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes; u Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker. Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la ocina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com Visite nuestro sitio web www.blackanddecker.eu para registrar su nuevo producto Black & Decker y mantenerse al día sobre nuestros productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.eu38 PORTUGUÊS Utilização A sua aparafusadora sem os Black & Decker foi concebida para aparafusar. Esta ferramenta destina-se apenas ao doméstico. Instruções de segurança Avisos de segurança gerais para ferramentas eléctricas
