ACE 102 IXL - Macchina da caffè WHIRLPOOL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da caffè espresso con macinacaffè integrato
Marca	Whirlpool
Modello	ACE 102 IXL
Dimensioni (L × A × P)	595 × 455 × 398 mm
Peso	26 kg
Alimentazione	220-240 V ~ 50/60 Hz, 10 A max
Capacità del serbatoio dell'acqua	1,8 L
Capacità del serbatoio dei chicchi	Circa 250 g
Tipi di caffè preparati	Espresso, caffè ristretto, normale, lungo, mug, cappuccino, caffè latte, acqua calda
Utilizzo	In chicchi o caffè macinato
Regolazione della macinatura	7 posizioni (da fine a grossolana)
Sistema per il latte	Serbatoio del latte integrato con montalatte regolabile
Funzioni programmabili	Quantità di caffè, quantità di latte, temperatura caffè, durata di accensione, orologio, partenza automatica
Manutenzione	Pulizia automatica dei circuiti, programma di decalcificazione, pulizia del gruppo infusione rimovibile, pulizia del serbatoio del latte
Sicurezza	Spegnimento automatico, protezione contro le ustioni, interruttore generale
Display	Schermo digitale con menu multilingue
Accessori forniti	Dosatore, serbatoio del latte, striscia test durezza dell'acqua

Domande frequenti - ACE 102 IXL WHIRLPOOL

Come decalcificare la macchina ACE 102 IXL?

Quando viene visualizzato il messaggio DECALCIFICAZIONE, agganciare il beccuccio erogatore dell'acqua, svuotare il serbatoio dell'acqua e versare il prodotto decalcificante consigliato. Seguire le istruzioni sullo schermo: premere OK per avviare il ciclo, quindi risciacquare con acqua pulita. Il programma dura circa 30 minuti.

Come regolare la macinatura del caffè?

Ruotare la manopola di regolazione del grado di macinatura (A17) solo quando il macinacaffè è in funzione. Per una macinatura più fine (caffè più lento), ruotare in senso antiorario. Per una macinatura più grossolana (caffè più veloce), ruotare in senso orario. Effetto visibile dopo 2 caffè.

Come pulire il serbatoio del latte?

Dopo ogni cappuccino, premere il tasto CLEAN (C3) del coperchio per almeno 8 secondi per pulire i condotti. Smontare quindi il coperchio, il tubo di distribuzione e il tubo di aspirazione, lavarli con acqua calda e un detergente delicato. Risciacquare e rimontare.

Perché il mio caffè non è abbastanza caldo?

Riscaldare prima le tazze con acqua calda. Se sono trascorsi 2-3 minuti dall'ultimo caffè, avviare un ciclo di risciacquo dal menu per riscaldare l'infusore. È anche possibile aumentare la temperatura del caffè nel menu TEMPERATURA CAFFÈ (bassa, media, alta).

Come utilizzare caffè macinato al posto dei chicchi?

Premere l'icona ☕ (B3) per selezionare la funzione 'Caffè macinato'. Tirare la macchina verso di sé, sollevare il coperchio e versare una dose di caffè macinato nell'imbuto (A21) utilizzando il dosatore. Spingere indietro la macchina e preparare una singola tazza con l'icona (B8).

Cosa fare se il caffè goccia o scorre troppo lentamente?

Ciò indica una macinatura troppo fine. Ruotare la manopola di regolazione della macinatura di uno scatto verso il numero 7 (senso orario) mentre il macinacaffè è in funzione. Se il problema persiste, verificare che gli ugelli erogatori non siano ostruiti e pulirli con uno stuzzicadenti.

Come programmare la quantità di caffè nella tazza?

Selezionare il tipo di caffè desiderato (espresso, ristretto, ecc.) con l'icona (B4). Tenere premuta l'icona (B8) finché non viene visualizzato 'PROGRAMMARE QUANTITÀ'. La macchina eroga caffè; premere di nuovo (B8) per interrompere e memorizzare la quantità.

Come regolare l'ora e la programmazione automatica?

Nel menu, selezionare IMPOSTAZIONE OROLOGIO per impostare l'ora. Per la partenza automatica, scegliere PARTENZA AUTOMATICA e attivarla. Impostare l'ora di accensione desiderata. La macchina si accenderà automaticamente all'ora programmata.

Cosa significa il messaggio 'SVUOTARE IL RECUPERATORE DI CAFFÈ'?

Il recuperatore di fondi (A4) è pieno o sono trascorsi più di 3 giorni. Aprire lo sportello di servizio, estrarre il vassoio raccogligocce e svuotare il recuperatore. Non dimenticare di svuotare anche il vassoio raccogligocce. Rimettere tutto a posto.

Come ripristinare le impostazioni di fabbrica?

Nel menu, selezionare VALORI DI FABBRICA e confermare con OK. La macchina ripristina tutte le impostazioni personalizzate (quantità, temperatura, ecc.).

MANUALE UTENTE ACE 102 IXL WHIRLPOOL

La sicurezza vostra e degli altri è molto importante 97
Avvertenze fondamentali per la sicurezza 97
Uso conforme alla destinazione 98
Istruzioni per I'uso 98

OPERAZIONIPRELIMINARI 98

Controllodeltrasporto 98
Installazione dell'apparecchio 98
Collegamento dell'apparecchio 98

SMALTIMENO 98

DICIHIARAZIONE DI CONFORMITA 98

INSTALLAZIONE AD INCASSO 99

DESCRIZIONE DELL'APPARECCHIO 101

Apparecchio 101
Pannello di controllo 101
Contenitore latte e accessori 101

PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO 102

ACCENSIONE PRERISCALDAMENTO 102

PREPARAZIONE DEL CAFFÉ (UTILIZZANDO IL CAFFÉ IN CHICCHI) 103

MODIFICA DELLA QUANTITA DI CAFFE IN TAZZA 104

REGOLAZIONE DEL MACINACAFFE 104

PREPARAZIONE DEL CAFFE ESPRESSO CON IL CAFFE MACINATO (AL POSTO DEI CHICCI) 104

EROGAZIONE DI ACQUA CALDA 105

PREPARAZIONE DEL CAPPUCCINO 105

MODIFICA DELLA QUANTITA DI LATTE E DI CAFFE PER IL CAPPUCCINO 106

MODIFICA E IMPOSTAZIONE DEI PARAMETRI DEL MENU 106

Impostazione della lingua 106
Risciacquo 106
Modifica della durata dell'accensione 106
Impostazione dell'orologio 107
Impostazione dell'ora di accensione automatica 107
Modifica della temperatura del caffe 107
Programmazione della durezza dell'acqua 107
Decalcificazione 107
Ritorno alle impostazioni di fabbrica (reset) 108
Statistica 108
Impostazione tono 108
Programmazione caffe 108
Programmazione cappuccino 108

PULIZIA E MANUTENZIONE 109

Pulizia della macchina. 109
Pulizia del contentatore dei fondi di caffe 109
Pulizia della vaschetta raccogli gobce. 109
Pulizia del serbatoio acqua 109
Pulizia dei beccucci erogatore 109
Pulizia dell'imbuto per l'introduzione del caffe pre-macinato 109
Pulizia dell'interno della macchina 109
Pulizia dell'infusore 109
Pulizia del contentatore latte 110

SPEGNIMENTO DELL'APPARECCHIO 110

MESSAGE VISUALIZZATI SUL DISPLAY 111

RISOLUZIONE DEI PROBLEMI 112

DATI TECNICI 113

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

Questo apparecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadequate, a meno che non siano state opportunamente istruite o vengano controllate durante l'utilizzo dell'apparecchio da una persona responsabile della loro sicurezza.

Controllare i bambini e non consentire loro di giocare con quello apparecchio.

La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da uomini.

Non immergere mai l'apparecchio in acqua.

Questo appearecchio è esclusivamente per uso domestico. Non deve essere utilizzato in: cucine di negoti, uffici e altri ambienti di lavoro; fattorie, clienti di alberghi, motel e altri tipi di ambienti residenziali; ambienti tipo bed and breakfast.

Se la spina e/o il cavo di alimentazione sono danneggiati, devono essere sostituiti esclusivamente da un technique del Servizio Assistenza per evitare rischi.

Soltanto per i mercati europei:

Questo appearecchio più essere usato da bambini di età superiore a 8 anni, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non abbiano più di 8 anni e non siano sorvegliati da uomini. Tenere l'apparecchio e il cavo di alimentazione fuori alla portata dei bambini di età inferiore a 8 anni.

Questo apparecchio più essere usato da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadequate, solo se sono sorvegliate o se è stato loro insegnato come usare l'apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che più comportare.

I bambini non devono giocare con l'apparecchio.

Quando l'apparecchio non viene utilizzato e prima di pulirlo, scollegarlo dall'alimentazione elettrica.

Le superfici contrassegnate con quello symbolo divertano molto calde durante l'uso (il symbolo è presente soltanto in alcuni modelli).

La sicurezza vostra e degli altri è molto importante

Errori nell'osservanza delle indicazioni riportate, possono provocare scosse elettriche, gravi lesioni, scottature, incendi, o danni all'apparecchio.

Le avverenze importanti recano quosti symboli.

Questo è il symbolo di pericolò, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di pericolo e dai seguenti termini:

PERICOLO

Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AVVERTENZA

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Avvertenze fondamentali per la sicurezza

AVVERTENZA

Questo apparecchio è destinato esclusivamente all'uso domestico.

• Poié l'apparecchio funzione a corrente elettrica, attenersi alle seguenti avvertenze di sicurezza:

• non toccare l'apparecchio con le mani bagnate;

-non toccare la spina con le mani bagnate;

assicurarsi che la presa di corrente utilizzata sua sempre liberamente accessibile, perché solo sono si potrà staccare la spina all'occorrenza;
in caso di guasti all'apparecchio, non tentare di riparli. Spagnere l'apparecchio utilizzando l'interruttore generale (A23), staccare la spina alla presa e rivolgersi all'Assistenza Tecnica.

• Conservare il materiale dell'imballaggio (sacchetti di plastica, polistirolo espanso) fuori alla portata dei bambini.

Pericolo Scottature! Questo apparecchio produce acqua calda e quando è in funzione può formarsi del vapore acqueo. Prestare attenzione di non venire in contatto con spruzzi d'acqua o vapore caldo. Utilizzare le manopole o le maniglie.

• Non aggrapparsi alla macchina da caffe quando è stata estratta dal mobile.

Non posare sull'elettrodomestico oggetti contenti liquidi, materiali infiammabili o corrosivi, utilizzare il porta accessori per contener gli accessori necessari alla preparazione del caffe (per esempio il misurino). Non posare sull'elettrodomestico oggetti grandi che possano bloccarne il movimento oppure oggetti instabili.

Non utilizzato l'elettrodomestico quando è estratto alla nicchia: attendere sempre che l'apparecchio sia inattivo prima di estrarlo. Fa eccezione la regolazione del macina caffe che deve essere effettuata con la macchina estratta (vedi capitolo REGOLAZIONE DEL MACINACAFFE).

Note:utilizzare esclusivamente accessori e parti di ricambio originali o racomandi dal costrutto.

Uso conforme alla destinazione

Questo apparecchio è costruito per la preparazione del caffe e per riscaldare bevande.

Ogni altri uso è da considerarsi improprio.

Questo apparecchio non è adatto per uso commerciale. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.

Questo apparecchio cui esere installato su un forno ad incasso se quest'ultimo è dotato di ventilatore di raffreddamento sulla parte posteriori (potenza massima 3kW).

Istruzioni per l'uso

Leggere attendamente queste istruzioni prima di utilizzato l'apparecchio.

• Conservare accuramente queste istruzioni.

Il mancato rispetto di queste istruzioni cui ossere fonte di lesioni e di danni all'apparecchio. Il costruttore non risponde per anni derivanti dal mancato rispetto di queste istruzioni per l'uso.

Note: l'apparecchio è dotato di una ventola di raffreddamento. Questa entra in funzione agli qualvolta viene erogato un caffe, vapore o acqua calda. Dopo alcuni minuti la ventola si spegne automaticamente.

OPERAZIONI PRELIMINARIO

Controllo del trasporto

Dopo ave tolo l'imballaggio, assicurarsi dell'integrità dell'apparecchio e della presenza di tutti gli accessori. Non utilizzato l'apparecchio in presenza di anni evidenti. Rivolgersi all'Assistenza Tecnica.

Installazione dell'apparecchio

AVVERTENZA

• L'installazione deve essere effettuata da un technician qualificato secondo le norme locali in vigore (vedi capitolo INSTALLAZIONE AD INCASSO).
• Gli elementi dell'imballaggio (sacchetti in plastica, poliestere, ecc.) non devono essere lasciati alla portata dei bambini.
• Non installment mai l'elettrodomestico in ambienti in cui la temperatura possa arrivare a 0^ .
• Personalizzare al più presto i valori di durezza dell'acqua seguendo le istruzioni del capitolo INSTALLAZIONE AD INCASSO.

Collegamento dell'apparecchio

AVVERTENZA

Assicurarsi che la tensione della rete elettrica corrisponda a quellaindicata nella targa dati sul fondo dell'apparecchio.

Collegare l'apparecchio solo ad una presa di corrente installata a regola d'arte avente una portata minima di 10A e dotata di efficiente messa a terra. In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con un'altra di tipo adatto, da personale qualificato. Per il rispetto delle direttive in materia di sicurezza, durante l'installazione occorre utilizzato un interrottore onnipolare con una distance minima tra i contatti di 3mm . Non usare prese multiple o prolonghe. In caso di danni alla spina o al cavo di alimentazione farli sostituire esclusivamente dall'assistenza tecnica in modo da prevenir agli rischio.

AVVERTENZA

I dispositiivi di disconnessione devono essere previsti nella rete di alimentazione conformmente alle regole di installations nazionali.

SMALTIMENTO

Gli apparecchi elettrici non devono essere smaltiti assieme ai rifiuti domestici. Gli apparecchi che recano quello simbolo sono soggetti alla Direttiva europea 2002/96/CE. Tutti gli apparecchi elettrici ed elettronici dismessi devono essere smaltiti separatamente dai rifiuti domestici, conferendoliagli apposti centri previsti dallo Stato. Smaltendo correttamente l'apparechio dissesso, si eviteranno anni all'ambiente e rischi per la salute delle persona. Per ulteriori informazioni sullo smaltimento dell'apparechio dissesso rivolgersi all'Amministrazione comunale, all'Ufficio smaltimento o al negozio dove è stato acquistato l'apparechio.

DICHIARAZIONE DI CONFORMITA (C)

L'apparechio è conforme alle seguenti direttive CE:

• Direttiva Bassa Tensione 2006/95/CE e successivi emendamenti.
• Direttiva EMC 2004/108/CE e successivi emendamenti.
  I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo (CE) N°1935/2004.

INSTALLAZIONE AD INCASSO

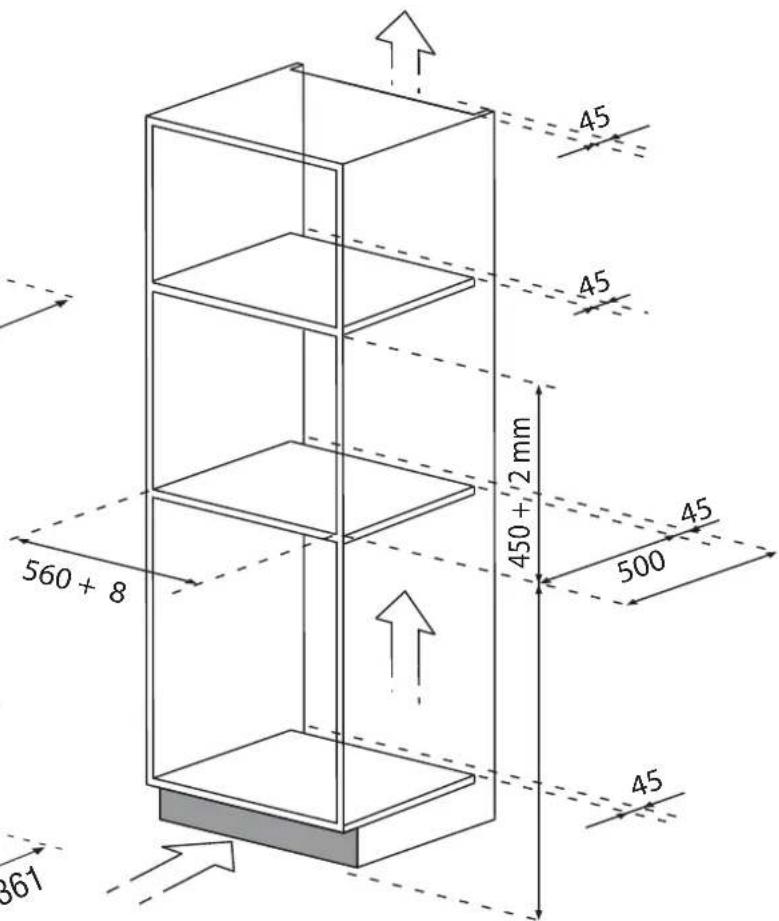

Verificare le misure minime necessarie per la corretta installmente dell'elettrodomestico.

La macchina da caffe deve essere installata in una colonna e tale colonna deve essere saldamente fissata alla parete con staffe commerciali.

Attenzione:

• Qualsiasi intervento di installazione o manutenzione deve essere eseguito con l'apparecchio scollegato alla rete elettrica.
• I mobili della cucina a diretto contatto con l'apparecchio devono essere resistenti al calorie (min. 65^ ).
  Per assicurare una corretta ventilazione, lasciare un'apertura sul fondo del mobile (vedi misure in Figura).

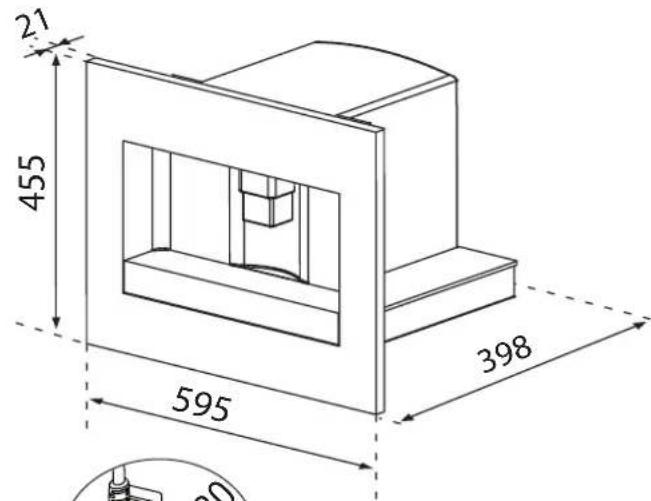

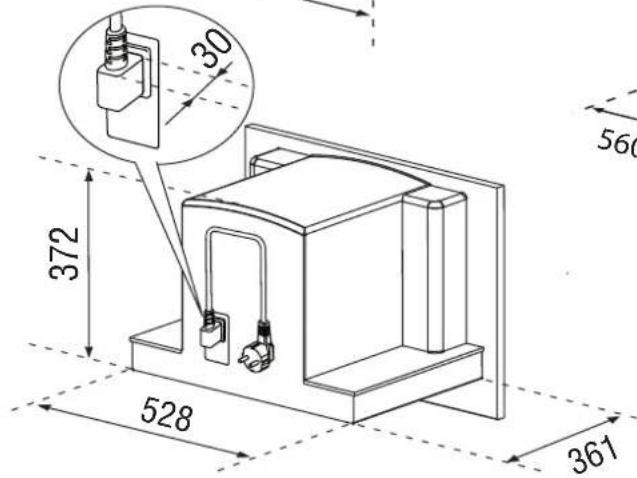

Dimensioni in mm

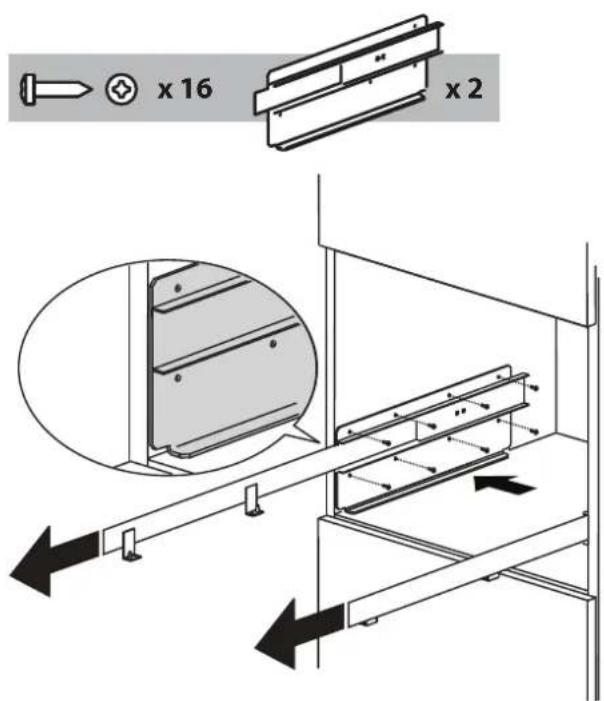

Posizione are guide sulle superfici laterali del mobile, come lostrato in Figura. Fissare le guide con le apposite viti in dotazione, poi estrarle completeness. Nel caso in cui la macchina da caffe sa installata sopra un "Cassetto scaldavivande"utilizzare la superficie superiore di quest'ultimo come riferimento per il posizionamento delle guide. In tal caso non sare presente il ripiano di appoggio.

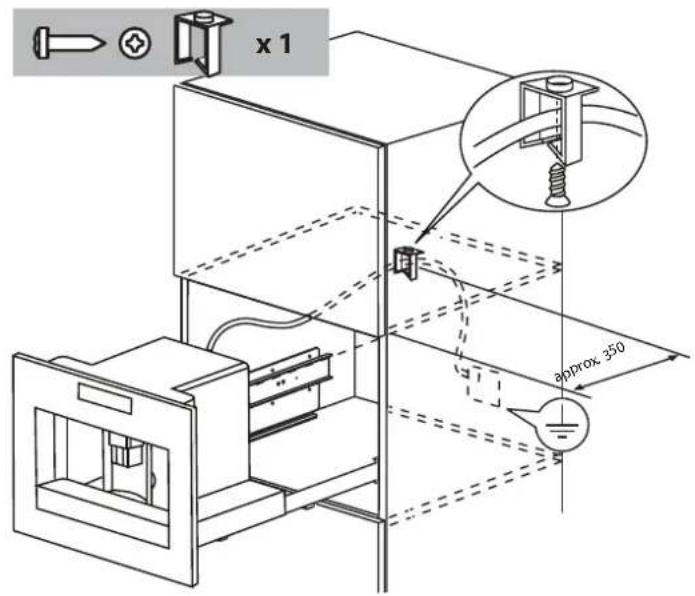

Fissare il cavo di alimentazione con l'apposita clip. Il cavo di alimentazione deve essere lungo quanto basta da permettere l'estrazione dell'apparecchio dal mobile durante la fase di riempimento del serbatoio chicchi caffe. La messa a terra è obbligatoria a termini di legge. Il collegamento elettrico deve essere effettuato da un technician qualificato secondo le istruzioni.

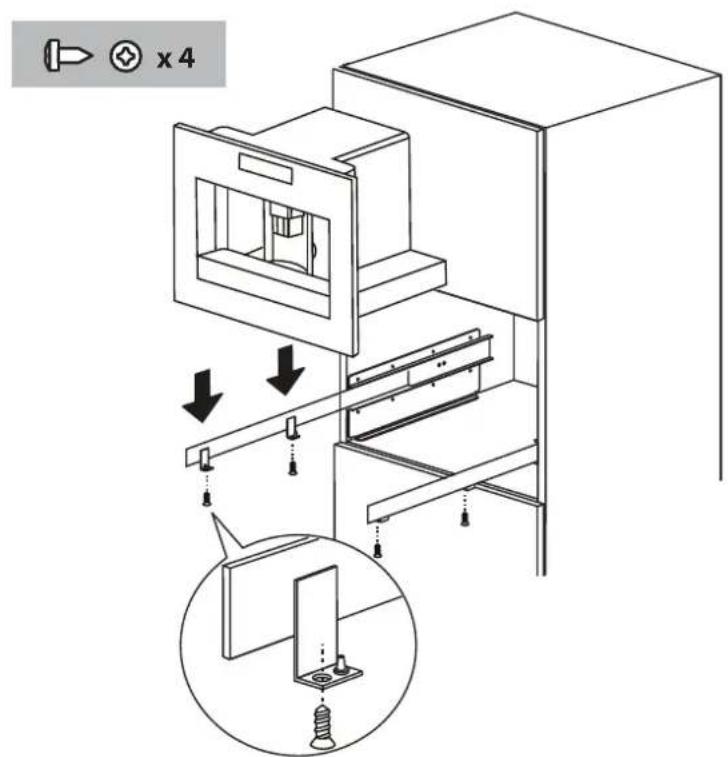

Collocare l'elettrodomestico sulle guide assicurandosi che i perni siano ben inseriti nelle apposite sedi nel fissario con le viti in dotazione.

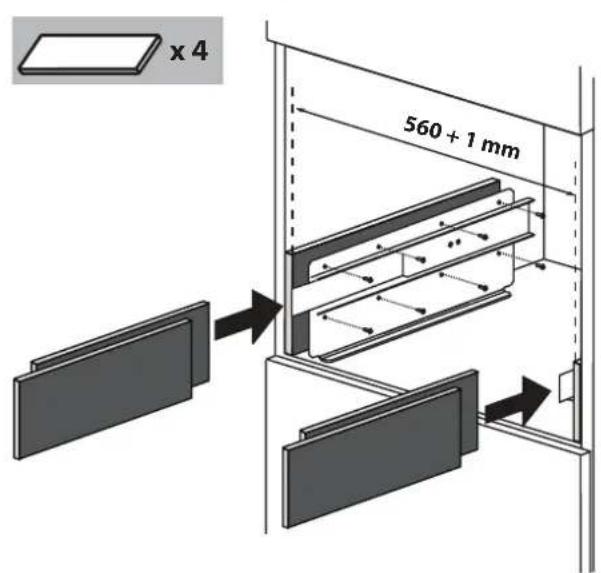

In caso di correzioni dell'allineamento dell'apparecchio, posizionare gli spaziatori in dotazione molto o ai lati del supporto.

DESCRIZIONE DELL'APPARECCHIO

Apparecchio

Consultare l'immagine A a pagina 2.

A1 Vassoio poggia tazze
A2 Sportello di servizio
A3 Convogliatore caffe
A4 Contenitore per i fondi di caffe
A5 Infusore
A6 Luci vassoio poggiatazze
A7 Tasto accensione/stand-by
A8 Pannello di controllo
A9 Morsettiera
A10 Ugello acqua calda e vapore
A11 Vaschetta portaoggetti
A12 Serbatoio dell'acqua
A13 Erogatore di caffe (regolabile in altezza)
A14 Vaschetta raccogli gocce
A15 Coperchio del contentatore per i chicchi
A16 Contenitore per chicchi
A17 Manopola regolazione del grado di macinatura
A18 Sportello per imbuto caffe macinato
A19 Misurino
A20 Alloggio misurino
A21 Imbuto per l'introduzione del caffe macinato
A22 Cavo alimentazione
A23 Interruttore generale ON/OFF

Pannello di controllo

Consultare l'immagine B a pagina 2.
Nota: per attivare le icone, è sufficiente un leggero tocco.
B1 Display: guide l'utente nell'utilizzo dell'apparecchio.
B2 Icona MENU per attivare oppure disattivare la modalità di impostazione dei parametri del menu.
B3 Icona perselezionare il gusto del caffe.

B4 Icona per selezionare il tipo di caffe desiderato (espresso, tazza piccola, tazza media, tazza grande, mug)
B5-B6 Icone per scorrere in avanti o indietro le diverse voci all'interno del menu.
B7 Icona OK per confermare la你可以 selezionata
B8 Icona per fogare una tazza di caffe
B9 Icona perogare due tazze di caffe
B10 Icona pederogare un cappuccino.
B11 Icona peterogare acqua calda.

Contenitore latte e accessori

Consultare l'immagine C a pagina 2.
C1 Cursore montalatte
C2 Impugnatura del contentatore latte
C3 Tasto CLEAN
C4 Tubo pescaggio latte
C5 Tubo erogazione latte schiumato
C6 Dispositivo montalatte
C7 Erogatore acqua calda

PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO

La macchina è stata controllata in fabbrica utilizzato del caffe per cui è del tutto normale trovare quello traccia di caffe nel macinino.
Personalizzare al più presto la durezza dell'acqua seguendo la procedura descritta nel paragrafo Programmazione della durezza dell'acqua.

1. Collegare l'apparecchio alla rete elettrica. Impostare la lingua desiderata.
2. Per impostare la lingua, utilizzare le icone (B5 e B6) sino a selezionare quella desiderata (Figura 2). Quando il display visualizza il messaggio: PREMERE OK PER IMPOSTARE ITALIANO, premere l'icona OK (B7) (Figura 3). Se si selezione una lingua non desiderata, seguire le indicazioni descritte nel paragrafo Impostazione della lingua. Se"Ince la vostra lingua non è disponibile, selezonatene una tra quale presenti nel display. Nelle istruzioni viene presa come riferimento la lingua inglse. Procedere quando con le istruzioni indicate dal display.
3. Dopo 5 secondi, la macchina visualiza RIEMPIRE SERBATOIO: estrarre il serbatoio (Figura 4), sciacquaro e riempirlo con acqua fresca alla superare la linea MAX. Reinserirlo spingendolo a fondo.
4. Posizione sare po una tazza sotto l'erogatore acqua calda (Figura 5). (Se l'erogatore acqua non è inserto, la macchina visualizza il messaggio INSERIRE EROGATORE ACQUA e quando agganciarlo come indicato in Figura 6. La macchina visualizza ACQUA CALDA PREMERE OK. Premere l'icona OK (B7) (Figura 3) e dopo pochi secondi, un po' di acqua fuoriesce dall'erogatore.
5. La macchina visualizza SPEGNIMENTO ATTENDERE PREGO e si spegne.
6. Estrarre l'elettrodomestico tirandolo verso l'esterno, utilizzando le apposite maniglie (Figura 7); après il coperchio, riempire il contentitore di caffe in granì, poi chiudere il coperchio e spingere l'elettrodomestico verso l'interno.

Ora la macchina da caffe è pronta per il normale utilizzato.

AVVERTENZA

Non introdurre mai caffe pre-macinato, caffe liofilizzato, chicchi caramellati nonché oggetti che possono danneggiare la macchina

Nota:

• Al primo utilizzato è necessario fare 4-5 caffe e 4-5 cappuccini prima di ottenere un buon risultato.
  Ad oign accensione utilizzando l'interuttore ON/OFF principale (A23) l'elettrodomestico avviera una funzione di AUTODIAGNOSI per poi spegnersi, per accenderlo nuovamente premere il tasto (A7) accensione/stand-by (Figura 1).

ACCENSIONE PRERISCALDAMENTO

Ogni volta che si accende l'apparecchio,iene eseguito automaticamente un ciclo di preriscaldamento e di risciacquo che non cui quoderrutto. L'apparecchio è pronto all'uso solo后再o l'esecuzione di quello ciclo.

AVERTENZA

Pericolo scottature! Durante il risciacquo, dai beccucci dell'erogatore del caffe fuoriesce un po' di acqua calda.

Per accendere l'apparecchio, premere il tasto (A7) accensione/stand-by (Figura 1): sul display compare il messaggio RISCALDAMENTO ATTENDERE PREGO. Una volta completato il riscaldamento, l'apparecchio allastra un altro messaggio: RISCIACQUO. L'apparecchio è in temperatura quando sul display compare il messaggio TAZZA MEDIA GUSTO NORMALE.

PREPARAZIONE DEL CAFFÉ (UTILIZZANDO IL CAFFÉ IN CHICCHI)

1. La macchina è impostata in fabbrica per erogare caffe con gusto normale. É possibile richiedere caffe con gusto extra-leggero, leggero, normale, forte, oppure extra-forte, con opzione del caffe premacinato. Per scegliere il gusto desiderato, preme più volte l'icona (183) (Figura 8): il gusto desiderato del caffe è visualizzato sul display.
2. Mettere除去 beccucci dell'erogatore una tazza se si vuole 1 caffe (Figura 9) oppure 2 tazze per 2 caffe (Figura 9). Per ottenere una migliorre crema, avvincare il più possibile l'erogatore caffe alle tazze abbassandolo (Figura 10).
3. Premere licona (B4) (Figura 11) per selezionare il tipo di caffe desiderato: espresso, tazza piccola, tazza media, tazza grande, mug.

Premere licona (B8) (Figura 12) se si desidera fare un caffe, se, invece, si desidera fare 2 caffe premere licona (B9) (Figura 13).

A Anything's pinto la macchina macina i chicchi ed esegue I'erogazione nella tazza.

Una volta ottenuta la quantità di caffe pre-impostata, la macchina ferma l'erogazione automaticamente e provvede all'espulsione della pasticca ESAusta di caffe nel contentatore dei fondi.

1. Dopo quale secondo, la macchina è nuovamente pronta all'uso.
2. Per spegnere la macchina, premere il tasto (A7) accensione/stand-by (Figura 1). (Prima di spegneri, la macchina esgue automaticamente un risciacquo: fate attenzione a non scottarvi).

Nota:

Se il caffe fuoriesce a gocce oppure non esce del tutto, vedi capitolo REGOLAZIONE DEL MACINACAFFE.
Se il caffe fuiesce troppo velocamente e la crema non è soddisfacente, vedi capitolo REGOLAZIONE DEL MACINACAFFE.

• Consiglio per ottener il caffe più caldo:

• operare come descripto nel capitolo MODIFICA E IMPOSTAZIONE DEI PARAMETRI DEL MENU, funzione Risciacquo;
  nonutilizzare tazzine troppo spesse altrimenti assorbono troppo calore,a meno che non siano pre-riscaldate;
  -utilizzare tazzinepreventivamente riscaldate risciacquandole con dell'acqua calda.

In qualsi amo e possibl interompere l'ogazione di caffe ripremendo licona selezionata precedentente.
- Appena terminata l'erogazione, se si vuole augmentare la quantità di caffe nella tazza, tenere premuta l'icona precedentamente selezionata (entro 3 secondi dal termine dell'erogazione).
- Quando il display visualizza il messaggio RIEMPIRE SERBATOIO! è necessario riempire il serbatoio dell'acqua altrimenti la macchina non eroga il caffe. (È normale che ci sia più acorda un po' di acqua nel serbatoio).

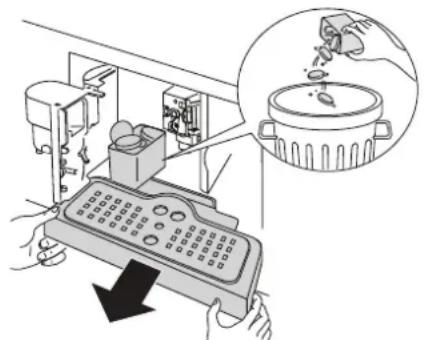

La macchina dopo agli 14 caffe singoli (o 7 doppi), visualità il messaggio SVUOTARE CONTENITORE FONDII! Per eseguire la pulizia a priori lo sportello di servizio sulla parte anteriore tirando l'erogatore (Figura 16), estrarre quindi la vaschetta raccogligocce (Figura 17) e pulirla.

Nel momento in cui si effettua la pulizia, estrarre sempre completeness il vassoio raccogligocce.

• Quando si estrae la vaschetta raccogligocce è OBBLIGATORIO svuotare sempre il contentatore fondi caffe. Se esta operazione non è effettuata può sucescere che la macchina si intasi.
• Mentre la macchina sta erogando caffe, non si deve mai estrarre il serbatoio dell'acqua. Infatti se questo venisse estratto, la macchina poi non riesce più a fare il caffe e visualizza il messaggio: MACINATO TROPPO FINE REGOLARE MACININO! PREMERE OK e poi RIEMPIRE SERBATOIO!. Quindi verificare il livello dell'acqua nel serbatoio e reinserirlo. Per riavviare la macchina è necessario insereire l'erogatore acqua qualora non sia inserito (Figura 6), premere l'icona OK (B7) e il display visualizza ACQUA CALDA PREMERE OK. Premere l'icona OK (B7) entro alcuni secondi, far defluire l'acqua dall'erogatore per circa 30 secondi. Completata l'erogazione, l'apparecchio torna automaticamente a visualizzare le modalità di base impostate.
  La macchina più richiedere di ripetere più volte l'operazione; quello fino a completingione dell'aria nel circuito idraulico.
  Se l'opération sopra descrietta non viene eseguita correttamente o se la macchina viene spenta, il display potrebber tornare a visualizzare le modalità di base impostate,anche se in realtà il problema persistsente.

MODIFICA DELLA QUANTITA DI CAFFÉ IN TAZZA

La macchina è stata pre-impostata in fabbrica per erogare automaticamente le seguenti quantità di caffe:

• Espresso,
  Tazza piccola,
  Tazza media,
  Tazza grande,
  M u g

Per modificare e programmare la quantità di caffe desiderata, ad esempio quella del caffe espresso, procedere nel segunte modo:

Premere ripeturamente Iicona (B4) sino a che il display visualizza ESPRESSO.
- Mantenere premuta l'icona (B8) sino a che il display visualizza il messaggio PROGRAMMA QUANTITA. Nel fratto la macchina eroga caffe.
Premere nuovamente licona (B8) per interrompere Ierogazione e memorizzare la nuova quantita di caffe impostata.

A Anything puto la macchina è riprogrammata secondo la nuova impostazione e pronta all'uso.

É possibile anche modificare la quantità di caffe in tazza piccola, tazza media, tazza grande e mug.

Nota: premendo l'icona (B9), verrà erogata una quantità di caffe doppi ristetto a quella precedentente impostata con l'icona (B8).

Se si desidera ritornare alle impostazioni originali della macchina vedere il paragrafo Ritorno alle impostazioni di fabbrica (reset).

REGOLAZIONE DEL MACINACAFFE

Il macinacff non deve essere regolato, perché è gli stato preimpostato in fabbrica; tuttavia se l'erogazione dovesse risultare troppo veloc e troppo lenta (a gocce), è necessario effettuare una correzione con la manopola di regolazione del grado di macinatura (Figura 14).

AVVERTENZA

La manopola di regolazione deve essere ruotata solo quando il macinacaffè è in funzione.

Per ottenere un'erogazione del caffe più lenta e migliorare l'aspetto della crema, girare di uno scatto in senso antiorario (=caffè macinato più fine).

Per ottenere un'erogazione del caffe più veloce (non a gocce), girare di uno scatto in senso orario (=caffe macinato più grosso).

PREPARAZIONE DEL CAFFÉ ESPRESSO CON IL CAFFÉ MACINATO (AL POSTO DEI CHICCI)

• Premere l'icona (B3) (figura 8) e selezionare la funzione caffe macinato.
• Estrarre l'apparecchio tirandolo verso l'esterno; avendo cura di utilizzare le apposite maniglie (Figura 7).
• Sollevare il coperchietto al centro, insere nell'imbuto un misurino di caffe pre-macinato (Figura 18); spingere l'elettrodomestico verso l'interno e procedere poi come descritto nel capitolo PREPARAZIONE DEL CAFFÉ (UTILIZZANDO IL CAFFE IN CHICCHI).

Nota: è possibile eseguire un solo caffe alla volta, premendo l'icona (B8) (Figura 12).

Se,喙o aver fatto funzionare la macchina utilizzando caffe premacinato, si vuole ritornare a fare caffeutilizzando i chicchi, e necessario disattivare la funzione caffe pre-macinato ripremendo licona (B3) (Figura 8).

Nota:

Non introurre mai il caffe pre-macinato a macchina spenta, per evitare che si disperda all'interno della macchina.
- Non inseire mai più di 1 misurino altrimenti la macchina poi non farà il caffe.
- Utilizzare solo il misurino dato in dotazione.
- Inserire nell'imbuto solo caffe pre-macinato per machine da caffepresso.
Se versando più di un misurino di caffe macinato l'imbuto si intasa, utilizzare un coltello per far scendere il caffe (Figura 20), quando togliere e pulire l'infusore e la macchina come descripto nel paragrafo Pulizia dell'infusore.

EROGAZIONE DI ACQUA CALDA

• Controllare sempre che la macchina sia pronta all'uso.
• Assicurarsi che l'erogatore acqua sia agganciato all'ugello (Figura 6).
• Posizionare除去l'erogatore un contentitore.
• Premere l'icona OK (B7).

La macchina visualizza il messaggio ACQUA CALDA e l'acqua calda esce dall'erogatore riempiendo il contentitore sottostante (Non erogare acqua calda per più di 2 minuti di seguito). Per interrompere, premere l'icona (B11). La macchina interrompe l'erogazione una volta raggiunta la quantità pre-impostata.

PREPARAZIONE DEL CAPPUCCINO

• Selezionale il gusto del caffe che si desidera utilizzato per preparare il cappuccino, premendo l'icona (B3)
• Togliere il coperchio del contentatore latte.

Riemire il contentatore con circa 100 grammi di latte per ogni cappuccino che si vuole preparare (Figura 22), non superando il livello MAX (correspondente a 750ml ca.) impression sul contentatore. Utilizzare preferibilmente latte totalmente scremato oppure parzialmente scremato a temperatura di frigorifero (circa 5^ ).
- Fare attenuatione che il tubo di pescaggio sia ben inserito nel gommino (Figura 23), quando rimettere il coperchio al contentatore latte.

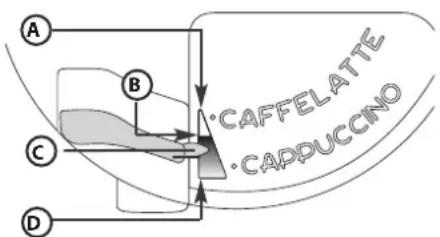

- Posizione il cursore montalatte (C1) tra le scritte CAPPUCCINO e CAFFELATTE stampigliate sul coperchio del contentitore latte. è possibile regolare la qualità della schiuma: spostando leggermente il regolatore verso la scritta CAFFELATTE si ottiene una schiuma meno denso. Spostando inceve verso la scritta CAPPUCCINO si ottiene una schiuma più densa.

A. NO schiuma
B. Schiuma meno densa
C. Cursore
D. Schiuma piu densa

• Togliere l'erogatore acqua calda (Figura 6) ed agganciare il contentitore del latte all'ugello (Figura 24).
• Spostare il tubo erogazione latte come indicato in Figura 25 e posizionare la tazza sufficientemente grande quello le fuoriuscite dell'erogatore caffe e fatto il tubo erogazione latte.

Premere licona (B10). La macchina visualiza il messaggio CAPPUCCINO e dopo quale secondo, il latte schiumato fuoriesce dal tubo erogazione latte e riempie la tazza sottostante. (La fuoriuscita del latte si interrompe automaticamente. La macchina eroga il caffe).
Il cappuccino è ora pronto: zuccherare a piacere, e se si desidera, cospargere la schiuma con un po' di cacao in polvere.
Nota:

• Durante la preparazione del cappuccino è possibile interrompere la fuoriuscita del latte schiumato oppure del caffe, premendo l'icona (B10).
  Se, durante l'erogazione del latte schiumato, il contentatore si svuota del tutto, sganciarlo e aggiungerci del latte. Poi riagganciarlo e premere l'icona (B10) per richiedere nuovamente un cappuccino.
  Per garantire la completa pulizia e igiene del montalatte, una volta ultimati i cappuccini, procedere alla pulizia dei condotti interni del coperchio contentatore latte. Sul display lampeggia il messaggio PREMERE TASTO CLEAN:

• mettere un recipiente molto il tubo erogazione latte (Figura 25);

• premere e tenere premuto il pulsante CLEAN (C3) poso sul coperchio stesso, per almeno 8 secondi, (Figura 25), per avviare la funzione di pulizia. La macchina visualizza il messaggio PULIZIA IN CORSO con quello la barra progressiva. Si consiglia di non rilasciare il pulsante CLEAN finche la barra non è completinge e non è quindi terminata l'intera fase di pulizia. Rilasciarlo il pulsante CLEAN la funzione si interrompe. Una volta ultimata la pulizia, sganciare il contentatore latte e riporlo in frigo. Non è consigliabile lasciare il latte fuori dal frigoriferero per più di 15 minuti.
  Se si desidera modificare le quantità di caffe o di latte schiumato che la macchina eroga automaticamente nella tazza, procedere come descritto nel capitolo MODIFICA DELLA QUANTITA DI LATTE E DI CAFFE PER IL CAPPUCCINO.

MODIFICA DELLA QUANTITA DI LATTE E DI CAFFE PER IL CAPPUCCINO

La macchina è stata pre-impostata in fabbrica per erogare automaticamente un cappuccino standard. Se si desidera modificare Queste quantità, procedere nel seguente modo:

• Riempire il contentitore con il latte fino al livello massimoindicato nel contentatore stesso.

• Mantenere premuta l'icona (B10) sino a che il display visualizza il messaggio PROGRAMMA QUANTITA LATTE PER CAPPUCCINO. Nel fratto la macchina eroga latte.
  Premere nuovamente licona (B10) per interrompere Ierogazione e memorizzare la nuova quantita di latte impostata.

• Dopo alcuni secondi, la macchina inizia ad erogare il caffe e sul display appeare il messaggio PROGRAMMA QUANTITA CAFFE PER CAPPUCCINO.
• Premere nuovamente l'icona (B10) per interrompere l'erogazione e memorizzare la nuova quantità di caffe impostata. A questo punto la macchina è riprogrammata secondo le nuove impostazioni e pronta all'uso.

MODIFICA E IMPOSTAZIONE DEI PARAMETRI DEL MENU

Quand la macchina e pronta all'uso, e possibie operare all'internalo del menu per modificare i seguenti parametri o funzioni:

R S C I A C Q U O
- REGOLA ORA
• L I N G U A • A U T O A C C E N S I O N E
- DECALCIFICAZIONE
TEMPERATURA CAFFE
- AUTOSPEGNIMENTO
D U R E Z Z A A C Q U A V A L O R I F A B B R I C A S T A T I S T I C A
- IMPOSTAZIONE TONO
E S C I

Impostazione della lingua

Se si desidera modificare la lingua sul display, procedere come segue:

• Premere licona MENU (B2) per entrare nel menu e poi le icone (B5) e (B6) sino a selezionare la funzione LINGUA.
• Premere l'icona OK (B7).
• Premere le icone (B5) finché la macchina visualizza la lingua desiderata.
• Premere l'icona OK (B7) per conformare.
• Premere l'icona MENU (B2) per uscire dal menu.

Risciacquo

Questa funzione serve per ottenere un caffe più caldo. Operare come segue:

Se, appena accesa la macchina, si richiede una tazza piccola di caffe (inferiore a 60cc), usare l'acqua calda del risciacquo per pre-riscaldare la tazza.
Se invoce dall'ultimo caffe fatto, sono trascorsi più di 2/3 minuti, prima di richiedere un altro caffe è necessario pre-riscaldare l'infusore premendo prima l'icona MENU (B2) per entrare nel menu; sul display compare RISCIAMACQUO. Premere l'icona OK (B7). Il display visualizza OK PER CONFERMARE. Premere ancora l'icona OK (B7). Lasciare poi defluire l'acqua nella vaschetta raccogligocce sostostante, oppure utilizzato questa acqua per riempire (e poi svotare) la tazzina che siutilizzerà poi per il caffe in modo da pre-riscaldarla.

Modifica della durata dell'accensione

La macchina è stata pre-impostata in fabbrica per spegneri automaticamente dopo 30 minuti dall'ultimo utilizzo. Per modificare quello intervallo (max 120 min.), operare come segue:

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio AUTOSPEGNIMENTO.
• Premere l'icona OK (B7) per conformare.
  Premere le icone A (B5) e (B6) per stabilire bajo quanto tempo l'apparecchio si deve spegnere (30 minuti, 1 ora, 2 ore).
• Premere l'icona OK (B7) per confermare.
• Premere l'icona MENU (B2) per uscire.

Impostazione dell'orologio

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio REGOLA ORA.
• Premere l'icona OK (B7).

Per impostare l'ora,utilizzare le icone (B5)e (B6)e premere Iicona OK (B7) per confermare.
Per impostare i minuti,utilizzare le icone A(V) B5 e (B6)e premere licona OK (B7) per confirmare.
- Premere l'icona MENU (B2) per uscire dal menu.

Impostazione dell'ora di accensione automatica

Questa funzione permette di programmare l'ora in cui la macchina si accenderà automaticamente.

• Assicurarsi che l'orologio della macchina sia stato impostato.

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio AUTOACCENSIONE.

• Premere l'icona OK (B7).

La macchina visualizza il messaggio AUTOACCENSIONE ATTIVA?.
- Premere l'icona OK (B7) per conformare.
- II display visualizza AUTOACCENSIONE 07:30.
Per impostare l'ora di accensione automatica, utilizzare le icone (B5) e (B6) e premere licona OK (B7) per confermare.
Per impostare i minuti,utilizzare le icone A(V (B5)e (B6)e premere Iicona OK (B7) per confermare.
- Premendo l'icona OK (B7), il display visualizza AUTOACCENSIONE ATTIVATA.

Modifica della temperatura del caffe

Per modificare la temperatura del caffe erogato, procedere comme segue:

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio TEMPERATURA CAFFÉ;
• Premere l'icona OK (B7).
• Premere le icone (B5) e B6) per selezionare la temperatura del caffe desiderata: bassa, media, alta.

Premere licona OK (B7) per confermare la temperatura scelta.
- Premere l'icona MENU (B2) per uscire dal menu.

Programmazione della durezza dell'acqua

Volendo è possibile allungare questo periodo di funzionamento e quando renderere meno frequente l'operazione di decalcificazione programmando la macchina in base al reale contenegro di calcare presente nell'acqua utilizzata. Procedere nel seguente modo:

• Dopo aver molto alla propria confezione, la striscia reattiva "Total hardness test" (allegata a pagina 2), immergerla completeness nll'acqua per quali secco. Poi estrarla e attendere 30 secondi circa (fino a quando cambia colore e si formano dei quadrati nitro).
• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio DUREZZA ACQUA.
• Premere l'icona OK (B7).
• Premere le icone (B5) e (B6) sino a selezionare il numero di pallini corrispondente a quanti sono i quadratini rossi che si sono formati sulla striscia reattiva (esempio, se sulla striscia reattiva si sono formati 3 quadratini rossi è necessario selezionare il messaggio
• Premere licona OK (B7) per confirmare il dato. Ora la macchina è programmata per dare l'avviso di esguire la decalcificazione quando è effettivamente necessaria.
• Premere l'icona MENU (B2) per uscire.

Decalcificazione

AVVERTENZA

Il decalcificante contiene acidi. Osservare le avventenze di sicurezza del produttore, riportate sul contentatore del decalcificante.

Note:utilizzare esclusivamente decalcificante racommando dal costruttore. In caso contrario la garanzia non è valida. Inoltre la garanzia non è valida se la decalcificazione non è regolarmente eseguita.

Quando la macchina visualizza il messaggio DECALCIFICARE è arrivato il momento di eseguire la decalcificazione. Procedere come segue:

• Assicurarsi che la macchina sia pronta per l'uso.
• Agganciare l'erogatore acqua (C7) all'ugello (A10).
• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio DECALCIFICAzione.
  Premere licona OK (B7) e la macchina visualizza il messaggio DECALCIFICAZIONE OK PER CONFERMARE.
  Premere licona OK (B7). Sul display compare la scritta INSERIRE DECALCIFIC. PREMERE OK.

Svuotare il serbatoio dell'acqua, versare il contento del flacone di anticalcare, facendo attenzione a osservare le istruzioni del produttore riportate sull'etichetta, poi aggiungere l'acqua. Collocare un contentatore alla capacité di circa 2 litri nelle beccuccio dell'acqua calda.
- Premere licona OK (B7); la soluzione decalcificante esce dall'erogatore acqua calda e comincia a riempire il contentatore sottostante. La macchina visualizza il messaggio DECALCIFICAZIONE IN CORSO.
Il programma di decalcificazione esque automaticamente una series di erogazioni e di pause.
- Dopo circa 30 minuti, la macchina visualizza il messaggio RISCIAQUO RIEMPIRE SERBATOIO.
Svuotare l serbatoio dell'acqua, risciacquarlo per eliminare i residui di decalcificante e riempirlo con acqua pulita.
Reinserire il serbatoio pieno di acqua pulita. Sul display ricompare la scritta RISCIAICQUO PREMERE OK.
Premere nuovamente Iicona OK (B7). L'acqua calda esce dall'erogatore, riempie il contentitore e la macchina visualizza il messaggio RISCIAcQUO.
- Attendere il messaggio RISCIAICQUO COMPLETO PREMERE OK.
- Premere l'icona OK (B7). Sul display compare la scritta DECALCIFICAZIONE COMPLETATA e poi RIEMPIRE SERBATOIO. Riempire nuovamente il serbatoio con acqua pulita.
Il programma di decalcificazione è ora terminato e la macchina è pronta per fare nuovamente il caffe.

Nota: se si interrompe la procedura di decalcificazione prima che sia completeness, è necessario ricominciare tutto da capo.

Ritorno alle impostazioni di fabbrica (reset)

É possible ritornare alle impostazioni originali della macchina (anche dopo che l'utente le ha modificate) procedendo nel seguente modo:

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio VALORI DI FABBRICA.
  Premere Iicona OK (B7) e la macchina visualizza il messaggio OK PER CONFERMARE.
  Premere licona OK (B7) per ritornare alle impostazioni di fabbrica. Sul display appara per quale secondo RIPRISTINATI.
• Premere l'icona MENU (B2) per uscire dal menu.

Statistica

Con questa funzione si visualizzano i dati statistici della macchina. Per visualizzarli, procedere come segue:

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio STATISTICA.
• Premere l'icona OK (B7).

• Premendo le icone (B5) (B6) è possible verificare:

• quanti caffe e cappuccini sono stati erogati;

• quante decalcificazioni sono state effettuate;

• quanti litri d'acqua sono stati complessivamente erogati.

• Premere una volta l'icona MENU (B2) per uscire da esta funzione, oppure premere due volte l'icona MENU (B2) per uscire dal menu.

Impostazione tono

Con esta funzione si attiva o disattiva l'avviso acustico che la macchina emette ad agli pressione delle icone e ad agli insertimento/rimozione degli accessori.

Nota: la macchina è preimpostata con l'avviso acustico attivato.

• Premere l'icona MENU (B2) per entrare nel menu e poi premere le icone (B5) e (B6) finché la macchina visualizza il messaggio AVVISO ACUSTICO.
  Premere licona OK (B7). Sul display compare la scritta AVVISO ACUSTICO DISATTIVA?.
  Premere I'icona OK (B7) per disattivare I'avviso acustico.
• Premere l'icona MENU (B2) per uscire dal menu.

Programmazione caffe

Per le istruzioni relative alla programmazione del caffe,fare riferimento al capitolo MODIFICA DELLA QUANTITA DI CAFFE IN TAZZA.

Programmazione cappuccino

Per le istruzioni relative alla programmazione del cappuccino,fare riferimento al capitolo MODIFICA DELLA QUANTITA DI LATTE E DI CAFFE PER IL CAPPUCCINO.

PULIZIA E MANUTENZIONE

Pulizia della macchina

Per la pulizia della macchina non usare solventi o detergenti abrasivi. É sufficiente un panno umido e morbido. Le seguenti parti della macchina devono essere pulite periodicamente:

• Contenitore dei fondi di caffe (A4).
• Vaschetta raccogli gocce (A14).
• Serbatoio dell'acqua (A12).
• Beccucci dell'erogatore caffe (A13).
• Imbuto per introduzione del caffe pre-macinato (A21).
• L'interno della macchina, accessibile dopo aver aperto lo sportello di servizio (A2).
  L'infusore (A5).

Pulizia del contentatore dei fondi di caffe

Quando sul display compare la scritta SVUOTARE CONTENITORE FONDII, è necessario svuotarlo e pulirlo. Per eseguire la pulizia:

Apri re 16, e rre quind la vaschetta raccogligocce (Figura 17), e pulirla.
- Pulire accuramente il contentitore dei fondi.

Nota: when do s estrae la vaschetta raccogligocce o obligatorio svuotare sempre il contentatore fondi caffe.

Pulizia della vaschetta raccogli gocce

AVVERTENZA

Se la vaschetta raccogli gocce non viene svuotata, l'acqua può traboccare. Questo può danneggiare la macchina.

La vaschetta raccogligocce è provvista di un indicatore galleggiante (di colore rosso) del livello dell'acqua containuta (Figura 27).

Prima che questo indicatore cominci a sporgere dal vassoio poggiatazze, è necessario svuotare la vaschetta e pulirlo.

Per rimuovere la vaschetta:

1. Apire lo sportello di servizio (Figura 16).
2. Estrarre la vaschetta raccogli gobce ed il contentatore dei fondi di caffe (Figura 17).
3. Pulire la vaschetta raccogli gobce ed il contentitore fondi (A4).
4. Reinsere la vaschetta con il contentatore dei fondi di caffe (A4).
5. Chiudere lo sportello di servizio.

Pulizia del serbatoio acqua

1. Pulire periodicamente (circa una volta al mese) il serbatoio acqua (A12) con un panno umido e un po'detersivo delicato.
2. Rimuovere accuratamente i residui di detersivo.

Pulizia dei beccucci erogatore

1. Pulire i beccucci periodicamente, servendosi di una spugna (Figura 28).
2. Controllare periodicamente che i fori dell'erogatore caffe non siano otturati. Se necessario, rimuovere i depositi di caffe con uno stuzzicadenti (Figura 26).

Pulizia dell'imbuto per l'introduzione del caffe pre-macinato

Controllare periodicamente (circa una volta al mese) che l'imbuto per l'introduzione del caffe pre-macinato non si otturato (Figura 20).

AVVERTENZA

Prima di eseguire qualsiasi operazione di pulizia, la macchina deve essere spenta premendo l'interruttore generale (A23) e scollegata alla rete elettrica. Non immergere mai la macchina nell'acqua.

Pulizia dell'interno della macchina

1. Controllare periodicamente (circa una volta alla settimana) che l'interno della macchina non sia sporco. Se necessario, rimuovere i depositi di caffe con una spugna.
2. Aspirare i residui con un aspirapolvere (Figura 29).

Pulizia dell'infusore

L'infusore dev'essere pulito almeno una volta al mese.

AVVERTENZA

L'infusore (A5) non può essere estratto quando la macchina è accesa. Non tentare di togliere l'infusore con forza.

1. Assicurarsi che la macchina abbia eseguito correttamente lo spagnimento (vedi SPEGNimento DELL'APPARECCHIO).
2. Aprire lo sportello di servizio (Figura 16).
3. Estrarre la vaschetta raccogli gocce ed il contentatore dei fondi (Figura 17).
4. Premere verso l'internalo i due tasti di sgancio di colore rosso e contemporaneamente estrarre I'infusore verso I'esterno (Figura 30).

Note: Pulire l'infusore senza usare detersivi perché l'interno del pistone è trattato con un lubrificante che verrebber asportato dal detersivo.

1. Immergere per circa 5 minuti l'infusore in acqua e poi risciac quarlo.

2. Dopo la pulizia, reinserire l'infusore (A5) infilandolo nel supporto e sul perno in basso; quindi premere sulla scritta PUSH fino a sentire il cli di aggancio.

A. Supporto B.Perno

Nota: se l'infusore è difficile da insertire, è necessario (prima dell'insertimento) portarlo alla giusta dimensione premendolo con forza contemporaneamente alla parte inferiore e superiore come indicato nella Figura seguente.

1. Una volta inserto, assicurarsi che i due tasti rossi siano scattati verso l'esterno.

1. Reinsere la vaschetta raccogli gobce con il contentatore fondi.
2. Chiudere lo sportello di servizio.

Pulizia del contentitore latte

AVERTENZA

Pulire sempre i condotti interni del contentatore latte (C) dopo aver preparato il latte.

Se il contentitore contiene alla; non lasciarlo a lungo fuori dal frigorifero.

Pulire il contentatore dopo anni preparazione del latte come descritto allanota 3 del capitolo PREPARAZIONE DEL CAPPUCCINO.

É possibie lavare in lavastoviglie tutti i componenti, posizionandoli perché sul cestello superiore della lavastoviglie.

1. Ruotare il coperchio del contentatore latte in senso orario e sfilarlo.
2. Sfilare il tubo erogazione e il tubo di pescaggio.

A. Tubo erogazione
B. Tubo di pescaggio
C. Canalino
D.Cursore
E. Foro

1. Sfilare il cursore tirandolo verso l'esterno.
2. Lavare accuramente tutti i componenti con acqua calda e detersivo delicato. Prestare una particolare attenzione che all'interno dei fori e sul canalino situato sulla punta sottile del cursore non rimangano residui di latte.
3. Verificare ancche il tubo pescaggio e il tubo erogazione non siano otturati da residui di latte.
4. Rimontare il cursore, il tubo erogazione e il tubo pescaggio latte.
5. Riappicare il coperchio del contentatore latte.

SPEGNIMENTO DELL'APPARECCHIO

Ogni volta che si spegne l'apparecchio, viene eseguito un risciacquo automatico, che non può essere interrotto.

AVERTENZA

Durante il risciacquo, dai beccucci dell'erogatore del caffe fuoriesce un po'di acqua calda. Prestare attenzione di non venire in contatto con spruzzi d'acqua. Per spegnere l'apparecchio, premere il tasto accensione/stand-by (A7). L'apparecchio esgue il risciacquo e poi si spegne.

Note: se l'apparecchio non viene utilizzato per periodi prolongati, premeanche l'interruttore generale ON/OFF (A23), posto sul bianco dell'apparecchio, in posizione 0.

MESSAGE VISUALIZZATI SUL DISPLAY

MESSAGE VISUALIZZATO POSSIBLE CAUSA RIMEDIO
RIEMPIRE SERBATOIO • Il serbatoio dell'acqua è vuotooppure è male inserto.	• Riempire il serbatoio dell'acqua e/o insertirlo correttamente, premendolo a fondo.
MACINATO TROPPO FINEREGOLARE MACININOINSERIRE EROGATORE ACQUA EPREME OK	• La macinatura è troppo fine equindi il caffe furiesce troppolentamente.
MACINATO TROPPO FINEREGOLARE MACININO(alternato)PREME OK(e successivamente)RIEMPIRE SERBATOIO	• Il serbatoio è stato disinseritodurante l'erogazione.C'e dell'aria nel circuito idraulico.
SVUOTARE CONTENITOREFONDI!	• Il contentitore dei fondi (A4) dicaffè è pieno o sono trascorsi piùdi tre giorni dall'ultimaerogazione(tale operazionegarantisce una corretta igienedella macchina).
INSERIRE CONTENITORE FONDI • Dopo la pulizia non è statoseisserito il contentitore dei fondi.	• Svuotare il contentatore dei fondi edeseguire la pulizia, poi reinserirlo.Importante: quando si estrae lavaschetta raccogligocce èOBBLIGATORIO svuotare sempre ilcontentitore fondi caffe èanche se èriempitopo. Se esta operazionenon è effettuata più succedere che, quando si fanno i caffe successivi, ilcontentitore fondi si riempia più delprevosto e che la macchina si intasi.
INSERIRE CAFFÉ MACINATO • è stata selezionata la funzione"caffè macinato", ma non è statoversato il caffe macinatennilimbuto.L'imbuto (A21) è ostruito.	• Aprire lo sportello di servizio inseseire il contentitore dei fondi.
DECALCIFICARE!(alternato)TAZZA MEDIA GUSTONORMALE	• Estrarre la macchina ed introduire ilcaffe macinato nell'imbuto.Svuotare l'imbuto con l'aiuto di uncoltello come descrivt诺 nel paragrafopulizia dell'imbuto per l'introduzione del caffe pre-macinato.
RIDURRE DOSE CAFFÉ	• É necessario eseguire al più presto ilprogramma di decalcificazionedescritto nel paragrafodecalcificazione.
RIEMPIRE CONTENITORECHICCHI!	• Selezionale aregutare un gusto più leggerooppure ridurre la quantità di caffe pre-macinato e poi richiederenuovamente l'erogazione di caffe.
INSERIRE GRUPPO INFUSORE • Dopo la pulizia non è statoreinserito l'infusore.	• Inserire l'infusore come descritto nelparagrafo Pulizia dell'infusore.
CHUIDERE SPORTELLO!	• Lo sportello di servizio è aperto.
ALLARME GENERICO	• L'interno della macchina è moltosporco.

RISOLUZIONE DEI PROBLEMI

In basso sono elencati alcuni possibili malfunzionamenti.

Se il problema non può essere risolto nel modo descririto, si deve contattare l'Assistenza Tecnica.

PROBLEMA POSSIBLE CAUSA RIMEDIO
Ilcaffè non è caldo. • Le tazze non sono state pre-riscaldate. • L'infusore si è raffreddato perché sono trascorsi 2/3 minuti dall'ultimo caffe. • La temperature impostata non è sufficiente.	• Riscaldare le tazze risciacquandole con dell'acqua calda. • Prima di fare ilcaffè riscaldare l'infusore selezionando la funzione RISCIAMACQUO all'interno del menu. • Modificare la temperature impostata (vedi paragrafo Modifica della temperature del caffe).
Ilcaffè ha poca crema. • Ilcaffè è macinato troppo grosso. • Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario nelle macinacaffè è in funzione (Figura 14). • La miscela del caffe non è adatta. • Utilizzato una miscela di caffe per macchine da caffe espresso.
Ilcaffè fuoriesce troppo lentamente oppure a gocce.	• Ilcaffè è macinato troppo fine. • Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 7 in senso orario, nelle macinacaffè è in funzione (Figura 14). Procedere uno scatto allaolta fino ad ottener e un'erogazione soddisfacente. L'effetto è visible solo dopo l'erogazione di 2 caffe.
Ilcaffè fuoriesce troppo velocemente.	• Ilcaffè è macinato troppo grosso. • Ruotare la manopola di regolazione macinatura di uno scatto verso il numero 1 in senso antiorario nelle macinacaffè è in funzione (Figura 14). Attenzione a non ruotare troppo la manopola di regolazione macinatura altrimenti, quando si richiedono due caffe, l'erogazione più avvenire a gocce. L'effetto è visible solo dopo l'erogazione di 2 caffe.
Ilcaffè non esce da uno oppure entrambi i beccucci dell'erogatore.	• I beccucci sono otturati. • Pulire i beccucci con uno stuzzicadenti (Figura 26).
Ilcaffè non esce dai beccucci dell'erogatore, ma lungo lo sportello di servizio (A2).	• I fori dei beccucci sono otturati da polvere di caffe secca. • Il convogliatore caffe (A3) all'interno dello sportello di servizio si è bloccato.
Dall'erogatore non fuoriesce caffe ma acqua.	• Ilcaffè macinato è rimasto bloccato nell'imbuto (A21) • Il tubo di pescaggio non è stato insertito oppure è inserito male.
Il latte non esce dal tubo erogazione (C5).	• Il turo di pescaggio non è stata insertito oppure è inserito male. • Il coperchio del contentatore latte è sporco. • Il cursore latte è mal posizionato. • Regolare seconde leindicazioni del capitolo PREPARAZIONE DEL CAPPUCCINO.

Il latte ha bolle grande oppure esce a spruzzi dal tubo erogazione latte

Il latte non è sufficientemente freddo o non è parzialmente cremato.
- Il cursore montalatte è mal regolato.
- Il coperchio del contentatore latte è sporco.

Utilizzare preferibilmente latte totalmente scremato, oppure parzialmente scremato, a temperature di frigorifero (circa 5^ ). Se il risultato non è ancora quello desiderato, provare a cancellare Marks di latte.
- Spostare leggermente il cursore verso la scritta CAFFELATTE (vedi capitolo PREPARAZIONE DEL CAPPUCCINO).
- Pulire il coperchio del latte come descripto nel paragrafo Pulizia del contentitore latte.

DATI TECNICI

Tensione: 220 - 240V 50 / 60Hz max.10A

Potenza assorbita: 1350W

Pressione: 15 bar

Capacità serbatoio acqua: 1,8 litri

Dimensioni (L× H× P) .. 595× 455× 398mm

Peso: 26 kg

\SHMANTIKEI\PAHPOΦOPIEIGIA THN AΦAΛEIA 115

H npooomegaik oac aopaaia kai n aoopaiaa alawv atoov evai nou onavtikn 115
Baoikec npoeiooioeic yia tyn aovaiia 115
Ppooipzouevn xphon 116
O8nyiec xprnnc 116

IPOKATAPKTKEI IADIKAIZE 116

SAMSVARSERKLÄERING (€
