MANUALE UTENTE Ultima Power DD27204 DIRT DEVIL

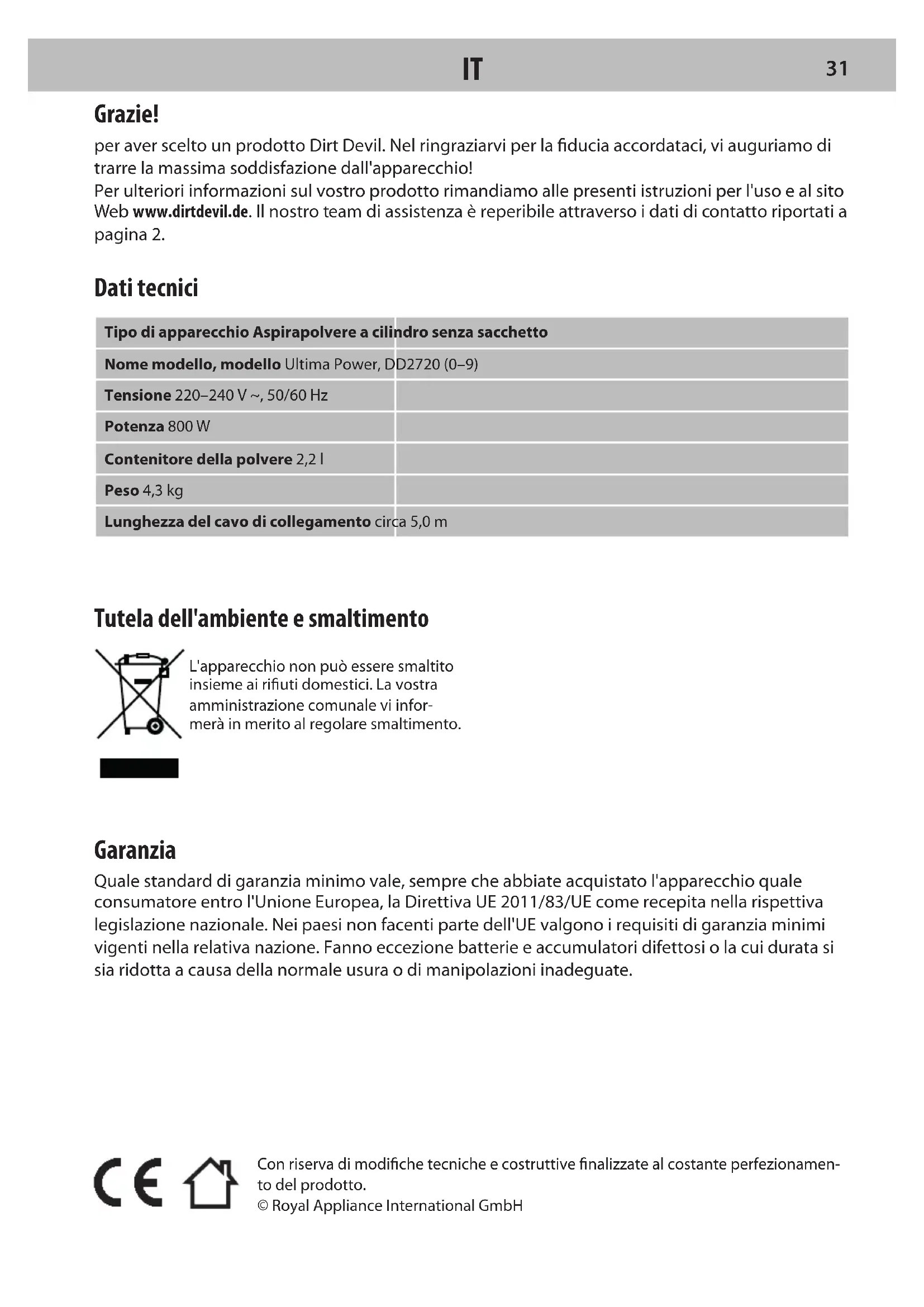

ESTutela dell'ambiente e smaltimento L'apparecchio non può essere smaltito insieme ai riuti domestici. La vostra amministrazione comunale vi infor- merà in merito al regolare smaltimento. Garanzia Quale standard di garanzia minimo vale, sempre che abbiate acquistato l'apparecchio quale consumatore entro l'Unione Europea, la Direttiva UE 2011/83/UE come recepita nella rispettiva legislazione nazionale. Nei paesi non facenti parte dell'UE valgono i requisiti di garanzia minimi vigenti nella relativa nazione. Fanno eccezione batterie e accumulatori difettosi o la cui durata si sia ridotta a causa della normale usura o di manipolazioni inadeguate. Con riserva di modiche tecniche e costruttive nalizzate al costante perfezionamen- to del prodotto. © Royal Appliance International GmbH Grazie! per aver scelto un prodotto Dirt Devil. Nel ringraziarvi per la ducia accordataci, vi auguriamo di trarre la massima soddisfazione dall'apparecchio! Per ulteriori informazioni sul vostro prodotto rimandiamo alle presenti istruzioni per l'uso e al sito Web www.dirtdevil.de. Il nostro team di assistenza è reperibile attraverso i dati di contatto riportati a pagina 2. Dati tecnici Tipo di apparecchio Aspirapolvere a cilindro senza sacchetto Nome modello, modello Ultima Power, DD2720 (0–9) Tensione 220–240 V ~, 50/60 Hz Potenza 800 W Contenitore della polvere 2,2 l Peso 4,3 kg Lunghezza del cavo di collegamento circa 5,0 m

sulle istruzioni per l'uso Prima di lavorare con l'apparecchio leggere interamente le presenti istruzioni per l'uso. Conservare accuratamente le istruzioni per l'uso. Se l'apparecchio è ceduto a terzi consegnare anche le istruzioni per l'uso. La mancata osservanza delle presenti istruzioni per l'uso può causare gravi lesioni o danni all'apparecchio. Non rispondiamo di even- tuali danni derivanti dalla mancata osser- vanza delle presenti istruzioni per l'uso. Le avvertenze importanti al di fuori del presente capitolo sono contrassegnate come segue: AVVERTIMENTO! Avverte di pericoli sanitari e possibili rischi di lesioni. ATTENZIONE! Segnala possibili pericoli di danni all'apparecchio o ad altri oggetti. AVVERTENZA Evidenzia suggerimenti e informazioni. Queste istruzioni per l'uso possono essere anche scaricate in qualsiasi momento dal nostro sito web: www.dirtdevil.de su determinati gruppi di persone Questi apparecchi possono essere usati dai bambini a partire dagli 8 anni di età e da persone con limitate capacità siche, sen- soriali o intellettive o che non dispongano di suciente esperienza e/o conoscenze soltanto sotto sorveglianza o se sono state istruite sull'uso sicuro dell'apparecchio e hanno compreso i pericoli che ne derivano. Pulizia e manutenzione non devono essere eseguite da bambini non sorvegliati. I bambini non devono giocare con l'appa- recchio. I materiali da imballo e minuteria non devono essere usati per giocare. Pericolo di soocamento. Quando l'apparecchio è acceso, collega- to alla presa elettrica o in fase di raredda- mento deve essere tenuto fuori dalla porta- ta dei bambini di età inferiore agli 8 anni. sull'alimentazione elettrica L'apparecchio funziona con corrente elet- trica. Esiste sostanzialmente il pericolo di scosse elettriche. Pertanto è necessario osservare quanto segue: Non immergere mai l'apparecchio in acqua o altri liquidi. Per staccare il cavo di collegamento dalla presa elettrica, aerrare sempre di- rettamente la spina e mai il relativo cavo di collegamento. Vericare che il cavo di collegamento non sia piegato o incastrato, che non venga calpestato e che non possa entrare a contat- to con fonti di calore.

IT Prima dell'uso controllare che il cavo di collegamento non presenti danni. Non usare mai un cavo di collegamento se la relativa spina o il relativo cavo sono danneggiati. Prima di pulire o sottoporre a manuten- zione l'apparecchio, accertarsi che sia spento e che il cavo di collegamento sia disconnes- so dalla presa. sul rullo spazzola rotante (opzionale) Il rullo spazzola ruota ad alta velocità nelle bocchette turbo. Questo dà origine a diversi pericoli per persone, animali e oggetti: Non aspirare mai persone, animali o pi- ante. Mantenere parti del corpo e indumenti lontani dai componenti mobili e dai fori dell'apparecchio in funzione. Diversamente possono venir risucchiati, causando lesioni. Prima di staccare o attaccare o rispet- tivamente aprire o pulire il rullo spazzola rotante, spegnere l'apparecchio. Non passare mai con l'apparecchio su cavi, condutture ecc. che potrebbero ingarbugliarsi nel rullo spazzola rotante e danneggiarsi. Mantenere il rullo spazzola rotante lon- tano da tutte le superci delicate. Diversa- mente ciò può comportare danni. Rispettare le avvertenze per la pulizia e la cura del relativo produttore. Inoltre, mantenere il rullo spazzola rotante lontano da tendine, tende, frange lunghe e simili. Diversamente questi oggetti possono essere risucchiati e danneggiati. se l'apparecchio è difettoso Se sono danneggiati l'apparecchio o il cavo di collegamento, essi devono essere sostitui- ti dal produttore, dal servizio assistenza o da una persona adeguatamente qualicata per prevenire eventuali pericoli. Per la riparazione inviare l'apparecchio difettoso a un centro specializzato autorizza- to o all'assistenza clienti Dirt Devil, >„International Service“ a pagina 2. Non usare mai l'apparecchio se questo o il relativo cavo di collegamento sono difet- tosi. sull'impiego conforme alla destina- zione d'uso L'apparecchio può essere usato soltanto in ambito domestico. Non è adatto per l'im- piego industriale. Utilizzare l'apparecchio esclusivamente per pulire pavimenti duri o tappeti e moquette o accessori leggermente sporchi e asciutti. Ogni altro utilizzo è consi- derato non conforme alla destinazione d'uso e, pertanto, vietato. In particolare sono vietati: Aspirare – persone, animali, piante o indumenti indossati Elevato pericolo di lesioni! – cenere incandescente, sigarette o ammiferi accesi e sostanze facilmente inammabili Pericolo di incendio!

33– acqua e altri liquidi Pericolo di cortocircuito! – toner (per stampanti laser, fotocopiatri- ci, ecc.) Pericolo di incendio e di esplosione! L'impiego – vicino a sostanze esplosive o facilmente inammabili Pericolo di incendio e di esplosione! – all'aperto Pericolo di distruzione dovuto a pioggia e sporcizia! – di accessori non originali Riduzione della sicurezza dell'appa- recchio! Interventi autonomi di riparazione Pericolo di lesioni e perdita del diritto a sostituzione gratuita! sullo smaltimento Al termine dell'utilizzo smaltire l'ap- parecchio esclusivamente con le modalità ecologicamente corrette illustrate, >„Tutela dell‘ambiente e smaltimento“ a pagina 31.

ITPreparativi Conoscere l'apparecchio Fig.

Coperchio contenitore della polvere;

Contenitore della polvere;

Raccordo tubo es- sibile di aspirazione;

Sblocco del contenitore del- la polvere;

Supporto da par- cheggio;

Cavo di collegamento;

Impu- gnatura contenitore della polvere;

Regolatore aria bypass;

Tubo essibile di aspi- razione;

Raccordo tubo essibile di aspirazione;

Spazzola per mobili;

Boc- chetta per fughe;

Bocchetta per pavimenti com- mutabile;

Elemento di arresto tubo telescopico;

Tubo telescopico Accessori (opzionali):

Spazzola per parquet;

Mini-bocchetta turbo Disimballo e montaggio

Controllare che il contenuto sia completo. Se si ri- levano danni da trasporto o se mancano dei compo- nenti, rivolgersi immediatamente al rivenditore di - ducia.

Collegare il tubo essibile di aspirazione e l'apparecchio (Fig.

Collegare il tubo essibi- le di aspirazione con il tubo telescopico e regolare la lunghezza del tubo telescopico (Fig.

Collegare il tubo telescopico e la bocchetta per pavimenti (Fig.

Assicurarsi che il regolatore dell'aria bypass (Fig.

) sia completamente chiuso. Utilizzo degli accessori ATTENZIONE! Per pavimenti duri utilizzare la bocchetta per pavimenti commutabile soltanto con la spazzola estratta (Fig.

), poiché altrimenti si potrebbe danneggiare il pavimento duro. ATTENZIONE! Utilizzando una bocchetta turbo, assicurarsi che la supercie resista alla forza della spazzola rotan- te senza riportare danni. AVVERTENZA: Se necessario, le bocchette di aspirazione posso- no essere utilizzate anche senza tubo telescopico. A questo scopo inlare l'accessorio desiderato direttamente sull'impugnatura (Fig.

Inserire l'accessorio desiderato nell'impugnatura o nel tubo telescopico (Fig.

Accertarsi che l'ac- cessorio sia collegato saldamente. ➔ L'apparecchio può essere collegato. Collegamento dell'apparecchio ATTENZIONE! Se il contrassegno rosso risulta visibile (Fig.

), riavvolgere il cavo di collegamento tramite il tasto avvolgicavo sino al contrassegno giallo (Fig.

). Diversamente il cavo di collegamento può rimanere danneggiato.

Estrarre il cavo dall'apparecchio (Fig.

Inseri- re la spina in una presa elettrica. Aspirazione della polvere Aspirazione essibile

Collegare l'accessorio desiderato >„Utilizzo de- gli accessori“ a pagina 35.

Per accendere l'apparecchio, premere il tasto ON/ OFF (Fig.

Per aspirare trascinare l’apparecchio dietro di sé come una slitta.

Per spegnere l'apparecchio, premere nuovamente il tasto ON/OFF (Fig.

L'apparecchio si spegne. Regolazione della potenza di aspirazione Con l’ausilio del tasto ON/OFF (Fig.

) si può regola- re la potenza di aspirazione al pavimento da aspirare: Posizione min.: per tendine, tende e simili Posizione centrale: per pavimenti duri con fughe e fenditure Posizione max.: per tappeti e pavimenti duri con fu- ghe e fenditure Conservazione dell'apparecchio AVVERTENZA: Se necessario, utilizzare il porta-accessori (Fig.

), per agganciare 2 accessori.

Spegnere l'apparecchio e staccare la spina dal- la presa elettrica.

Premere il tasto avvolgicavo, no a che il cavo non sarà retratto completamen- te. (Fig.

Agganciare nel supporto da parcheg- gio (Fig.

) la bocchetta per pavimenti o la spazzo- la per parquet collegata con il tubo telescopico o con l'impugnatura.

35Manutenzionare l'apparecchio Svuotamento del contenitore della polvere

Spegnere l'apparecchio e staccare la spina dalla presa elettrica. Premere l'elemento di sblocco del contenitore della polvere ed estrarre il contenitore della polvere dalla mensola nell'apparecchio (Fig.

Tenere il contenitore della polvere rasente sopra un secchio delle immondizie e sbloccare il contenito-re della polvere (Fig.

Smaltire il contenuto del contenitore della polvere in un secchio delle immon-dizie. Battere leggermente il contenitore della polve-re per staccare la sporcizia. Chiudere il coperchio del contenitore della polvere svuotato. Premere il contenitore della polvere nuovamente nella relativa mensola nell'apparecchio, nché scatta udibilmen-te in posizione. Pulizia del separatore e del ltro AVVERTENZA: Per mantenere la potenza di aspirazione, si do-vrebbero pulire periodicamente l'apparecchio, il separatore e il ltro di protezione del motore. Estrarre il contenitore della polvere dall'apparec-chio, >„Svuotamento del contenitore della polve-re“ a pagina 36. Svitare il coperchio del contenito-re della polvere girandolo in senso antiorario e solle-varlo (Fig.

Rimuovere il ltro di protezione del motore (Fig.

Sbloccare il coperchio del sepa-ratore girandolo in senso orario (Fig.

Toglie-re il coperchio del separatore (Fig.

Estrarre il separatore e smaltire il suo contenuto in un secchio delle immondizie (Fig.

Pulire scrupolosamen-te il ltro di protezione del motore e il separatore con acqua corrente. Lasciar asciugare completamen-te i componenti puliti per 24 h. Inserire il coper-chio del separatore nel separatore stesso. Bloccare il coperchio del separatore girandolo in senso antio-rario (Fig.

Inserire il separatore con il suo co-perchio nel contenitore della polvere (Fig.

Ap-plicare il ltro di protezione del motore sul contenito-re della polvere (Fig.

Avvitare il coperchio del contenitore della polvere in senso orario sul conteni-tore della polvere. Rimettere il contenitore della polvere nella relativa mensola nel corpo dell'apparec-chio. Durante questa operazione il contenitore della polvere deve innestarsi in maniera percettibile. Pulizia del ltro dell'aria uscente ATTENZIONE! Le lamelle ni del ltro dell'aria uscente sono sensibili. Non pulire mai le lamelle con acqua e per la loro pulizia utilizzare esclusivamente spaz-zole morbide. AVVERTENZA: Sostituire ltri dell'aria uscente difettosi, deforma-ti o scoloriti con ltri nuovi. Svitare la copertura del ltro dell'aria uscente gi-randola in senso antiorario e rimuoverla dalla sua mensola nel corpo dell'apparecchio (Fig.

Ri-muovere il ltro dell'aria uscente (Fig.

Pic-chiettare cautamente il ltro dell'aria uscente. Pu-lire con cautela il ltro dell'aria uscente utilizzando una spazzola morbida. Rimettere il ltro dell'a-ria uscente nella relativa mensola nell'apparecchio. Rimontare la copertura del ltro dell'aria uscente. Bloccare la copertura del ltro dell'aria uscente gi-randola in senso orario. Pulizia della mini-bocchetta turbo (opzionale)

Staccare la mini-bocchetta turbo dal tubo essi-bile di aspirazione o dal tubo telescopico. Allen-tare le due viti sul lato inferiore della mini-bocchetta turbo. Aprire la parte superiore dell'alloggiamen-to della mini-bocchetta turbo (Fig.

Pulire accu-ratamente la spazzola a mano. In caso di sporco osti-nato usare con cautela una pinzetta o delle forbici (Fig.

Applicare la parte superiore dell'alloggia-mento sui 4 naselli della parte inferiore dell'alloggia-mento e chiuderla con cautela (Fig.

Reinserire le due viti sul lato inferiore della mini-bocchetta tur-bo e serrarle. Accessori

• Set di ltri (1 ltro di protezione del motore, 1 ltro dell'aria uscente) – 2620001 (Fig.

• 1 spazzola per parquet – M203-5 (Fig. /D) (*)(*) opzionale Risoluzione dei problemi Prima di contattare il nostro servizio di assistenza o di inviare l'apparecchio al servizio clienti Dirt Devil, con-sultare il nostro sito Web dove sono riportate avver-tenze supplementari in merito a soluzioni e rimedi. www.dirtdevil.de/service AVVERTIMENTO! Prima di dedicarsi alla ricerca del problema spe-gnere l'apparecchio. Non usare mai l'apparecchio se difettoso.
