MANUALE UTENTE EY7881 PANASONIC

DESCRIZIONE DELLE FUNZIONI

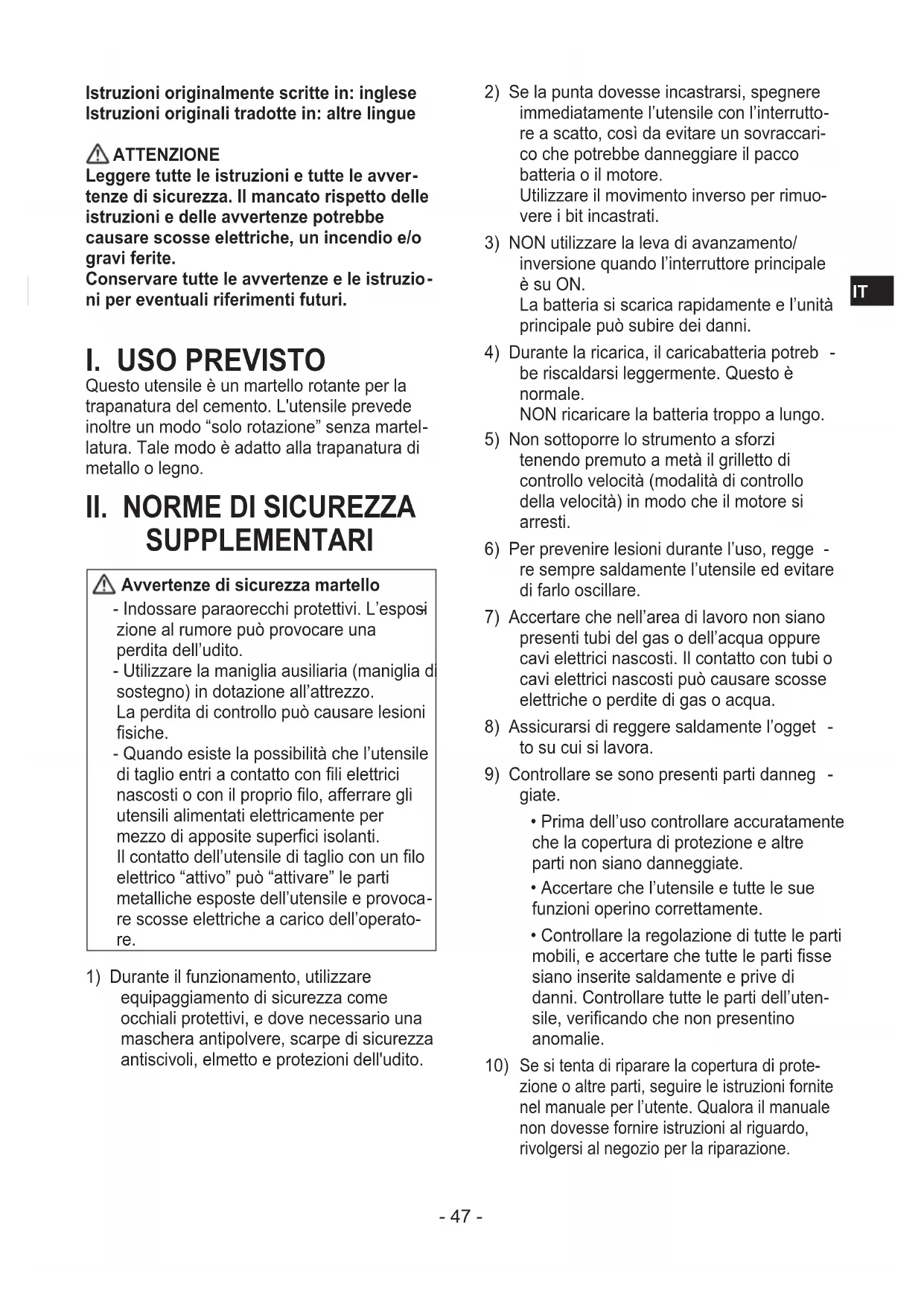

Istruzioni originalmente scritte in: inglese Istruzioni originali tradotte in: altre lingue ATTENZIONE Leggere tutte le istruzioni e tutte le avver

tenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe causare scosse elettriche, un incendio e/o gravi ferite. Conservare tutte le avvertenze e le istruzio

ni per eventuali riferimenti futuri.

Questo utensile è un martello rotante per la trapanatura del cemento. L'utensile prevede inoltre un modo “solo rotazione” senza martel

latura. Tale modo è adatto alla trapanatura di metallo o legno.

II. NORME DI SICUREZZA

SUPPLEMENTARI Avvertenze di sicurezza martello - Indossare paraorecchi protettivi. L’esposi

zione al rumore può provocare una perdita dell’udito. - Utilizzare la maniglia ausiliaria (maniglia di sostegno) in dotazione all’attrezzo. La perdita di controllo può causare lesioni siche. - Quando esiste la possibilità che l’utensile di taglio entri a contatto con li elettrici nascosti o con il proprio lo, afferrare gli utensili alimentati elettricamente per mezzo di apposite superci isolanti. Il contatto dell’utensile di taglio con un lo elettrico “attivo” può “attivare” le parti metalliche esposte dell’utensile e provoca

1) Durante il funzionamento, utilizzare

equipaggiamento di sicurezza come occhiali protettivi, e dove necessario una maschera antipolvere, scarpe di sicurezza antiscivoli, elmetto e protezioni dell'udito.

2) Se la punta dovesse incastrarsi, spegnere

re a scatto, così da evitare un sovraccari- co che potrebbe danneggiare il pacco batteria o il motore. Utilizzare il movimento inverso per rimuo- vere i bit incastrati.

3) NON utilizzare la leva di avanzamento/

inversione quando l’interruttore principale è su ON. La batteria si scarica rapidamente e l’unità principale può subire dei danni.

4) Durante la ricarica, il caricabatteria potreb

be riscaldarsi leggermente. Questo è normale. NON ricaricare la batteria troppo a lungo.

5) Non sottoporre lo strumento a sforzi

tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

re sempre saldamente l’utensile ed evitare di farlo oscillare.

7) Accertare che nell’area di lavoro non siano

presenti tubi del gas o dell’acqua oppure cavi elettrici nascosti. Il contatto con tubi o cavi elettrici nascosti può causare scosse elettriche o perdite di gas o acqua.

8) Assicurarsi di reggere saldamente l’ogget

to su cui si lavora.

9) Controllare se sono presenti parti danneg

• Prima dell’uso controllare accuratamente che la copertura di protezione e altre parti non siano danneggiate.

• Accertare che l’utensile e tutte le sue funzioni operino correttamente.

• Controllare la regolazione di tutte le parti mobili, e accertare che tutte le parti sse siano inserite saldamente e prive di danni. Controllare tutte le parti dell’uten

sile, vericando che non presentino anomalie. 10) Se si tenta di riparare la copertura di prote- zione o altre parti, seguire le istruzioni fornite nel manuale per l’utente. Qualora il manuale non dovesse fornire istruzioni al riguardo, rivolgersi al negozio per la riparazione.- 48 -

11) Se l’utensile dovesse diventare eccezio-

nalmente caldo durante l’uso, rivolgersi a un centro di assistenza per la riparazione.

12) Per evitare potenziali lesioni, tenere il viso

e le mani lontani dalla punta del trapano e da eventuali schegge.

13) Non utilizzare lo strumento indossando

guanti, in quanto potrebbero impigliarsi al trapano, con conseguenti lesioni.

14) Subito dopo l’uso, i terminali della batteria,

i trucioli della vite e gli accessori dell’uten

sile quali la punta del trapano sono molto caldi. Non toccarli in quanto ci si potrebbe ustionare. Simbolo Signicato Volt Corrente diretta Velocità senza carico Giri o reciprocazioni per minuto Capacità elettrica del pacco batteria Leggere le istruzioni per l’uso prima dell’impiego. Solo per uso interno. Rotazione con percussione Solo rotazione AVVERTIMENTO:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l’uso con questo attrezzo ricaricabile.

• Panasonic non può essere ritenuta respon

sabile per eventuali danni o incidenti causati dall’uso di un pacco batteria riciclato o contraffatto.

• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.

• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria.

• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili. AVVERTIMENTO:

• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incen

• Dopo aver rimosso il pacco batteria dall’at

trezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.

• Se il pacco batteria risulta deteriorato, sostituirlo con uno nuovo. L’uso prolungato di un pacco batteria danneggiato può generare calore, danni e incendi.

• Per prevenire perdite, surriscaldamento, generazione di fumo, incendio e rotture, seguire queste istruzioni per l’uso e la manipolazione dei nostri utensili elettrici ricaricabili (corpo principale dell’utensile/ pacco batteria/caricatore). - Evitare la caduta di sfridi di materiale o polvere sul pacco batteria. - Prima di riporre l’utensile, rimuovere eventuali sfridi di materiale e polvere dal pacco batteria, applicare il “copriterminali” di plastica rosso, quindi posizionare il pacco batteria separata

mente dagli oggetti metallici (viti, chiodi ecc.) all’interno della custodia dell’utensile. I danni provocati da oggetti liberi nella custodia non sono coperti dalla garanzia.

• Non manipolare gli utensili elettrici ricarica- bili nel modo seguente. (Sussiste il pericolo di generazione di fumo, incendio e rottura) - Utilizzare o lasciare l’utensile in luoghi esposti a pioggia o umidità - Utilizzare l’utensile sott’acqua- 49 -

Applicazione e rimozione del bit NOTA: Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall’unità principale oppure posizionare l’interruttore nella posizione centrale (blocco interruttore).

• Ad esempio, se si utilizza una vecchia punta da trapano, l’inserimento potrebbe non essere possibile se la sua sezione di montaggio è deformata.

• Pulire la sezione di montaggio della punta del trapano e applicare del grasso. (1) Inserire una punta nel foro di montag

gio e girarla leggermente per trovare una posizione di ingaggio. [Fig.1] (2) Alla posizione di ingaggio, spingere in dentro la punta il più possibile. Assicu

rarsi che la punta sia ssata provando a tirarla.

• Abbassare il coprimandrino e tirare la punta. [Fig.2] Applicazione o rimozione del pacco batteria Fissaggio del pacco batteria Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, vericare che il pacco batteria sia inserito correttamente nel corpo principale.

(1) Capovolgere l’unità principale. (2) Per collegare il pacco batteria: [Fig.3 ] Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria nché non si blocca in posizione. (3) Inserire il pacco batteria nché la leva di ssaggio del pacco batteria non si blocca sulla parte a gancio del pacco. [Fig.4 ] NOTA: La spia di avvertenza da surriscaldamento (H) e l’indicatore del livello di batteria [E] (J) lampeggeranno se il pacco batteria non è inserito saldamente.

(1) Capovolgere l’unità principale. (2) Per rimuovere il pacco batteria: [Fig.5] Premendo la leva di ssaggio della batteria, procedere come segue. (

Premere il pulsante (

) e far scorrere il pacco batteria all'indietro.

• Non inalare il fumo emesso dall’unità principale o dal pacco batteria, in quanto potrebbe essere dannoso. [Unità principale] PRECAUZIONE Quando si ripone o si trasporta l’utensile, regolare la leva di avanzamento/inversione nella posizione centrale (blocco interruttore). NOTA: Prestare attenzione per evitare che oggetti possano entrare in contatto con l’interruttore a grilletto dell’utensile. Se un oggetto entra in contatto con l’interruttore a grilletto dell’utensile, anche se la leva di avanzamento/inversione è in posizione centrale (bloccata), un piccolo quantitativo di corrente elettrica potrebbe continuare a uire, causando una scarica eccessiva dal pacco batteria e conseguente danneggiamento dello stesso. Uso della leva di avanzamento/ inversione [Fig.6]

1. Spingere la leva per la rotazione in avanti o

indietro. Controllare la direzione della leva prima dell’uso.- 50 -

2. Premere leggermente il grilletto per avviare

lentamente l’utensile.

3. Premendo il grilletto si aumenta la velocità.

Rilasciando il grilletto, l’utensile si arresta immediatamente.

tore portando la leva in posizione centrale. NOTA: Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale. PRECAUZIONE: Quando si tira la levetta per avviare il prodotto, possono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento.

• L'intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria o dopo che il prodotto non è stato utilizzato per almeno 1 minuto (o 5 minuti se la luce LED è accesa). Dalla seconda volta in poi, la rotazione si avvierà senza intervalli. Leva di commutazione martellatura/ trapanatura (C) / Pulsante di impostazione velocità (K)

1. Sono disponibili sei modi usando combina-

zioni della leva di commutazione percussio- ne/trapanatura e del pulsante di selezione velocità. Selezionare il modo appropriato per ciascu- na applicazione.

2. Eseguire il cambiamento di modo dopo che

il motore si è fermato completamente. Posizione della leva di commuta

zione della velocità Applicazione consigliata (Rotazione con martel

latura) Questo modo impiega una percus- sione a colpi forti adatta alla trapana- tura del cemento.

• Trapano da cemento Questo modo è adatto alla trapana- tura del cemento con un trapano più sottile di diametro o per la trapanatura di materiale di base morbido.

• Trapano da cemento di piccolo diametro Riducendo la velocità e la forza del colpo, è adatto alla perforazione con un trapano sottile soggetto a sfondamento o alla trapanatura di un metallo base fragile.

• Trapano da cemento di diame

tro inferiore (Solo rotazione) Questo modo è adatto alla trapana- tura di metallo con rotazione ad alta velocità.

• Sega per fori da metallo

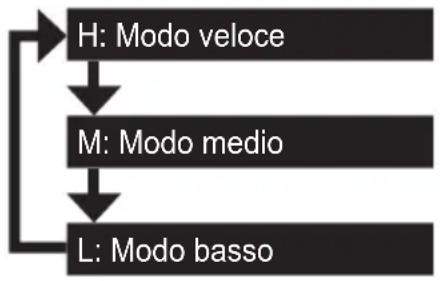

• Punta in acciaio inossidabile 3 modi di impostazione della velocità Premere il pulsante di impostazione velocità (K). Il modo cambia a ogni pressione del pulsante.- 51 -

H: Modo veloce M: Modo medio L: Modo basso Grilletto di controllo velocità variable Per stabilire il centro di un foro, tirare la levetta di comando leggermente per iniziare la rotazio

ne del trapano lentamente. Maniglia di sostegno [Fig.7] Collocare la maniglia di sostegno nella vostra posizione preferita e stringete la maniglia in modo ben saldo. PRECAUZIONE: Al ne di evitare lesioni, accertarsi sempre di stringere la maniglia in modo ben saldo prima dell'uso, come illustrato di seguito. Calibro di profondità [Fig.8] Allentare la maniglia di sostegno e regolare il calibro di profondità sulla profondità desiderata. Dopo la regolazione, serrare la maniglia di sostegno e ssare il calibro di profondità. Pannello di controllo (G) Luce LED [Fig.9] Prima di usare la luce LED, tirare sempre l’interruttore di alimentazione una volta. Premere il tasto luce LED accesa. La luce illumina grazie ad un consumo minimo e non inuenza negativamente la prestazione dell’avvitatore, né la capacità della batteria. PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l’illuminazione temporanea di un’area di lavoro ridotta.

• Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufciente.

L’utilizzo di comandi, regolazioni e l’attuazio

ne di istruzioni diversi da quelli qui riportati potrebbero provocare un’esposizione perico

losa alle radiazioni. (I) Indicatore di livello della batteria Premere il tasto di livello della batteria. Premendo il tasto, l’indicatore di livello della batteria mostra il livello della batteria in tre livelli. NOTA: L’indicatore non mostra il livello della batteria alla pressione del tasto nei seguenti casi.

• L’utensile è spento.

• Subito dopo il collegamento del pacco batteria

• Dopo circa cinque minuti di inutilizzo dell’unità principale o del tasto di livello della batteria. Premere nuovamente il tasto di livello della batteria dopo aver premuto l’interrut

• Se la temperatura della batteria è elevata, arrestare il funzionamento e attendere che la batteria si raffreddi. Indicatore Stato della batteria 3 spie accese Carica completa o livello di carica alto 2 spie accese Circa 60% di carica restante 1 spia accesa Livello basso - Da ricaricare entro breve 3 spie lampeg

gianti Batteria scarica

Da ricaricare immediatamente La funzione del livello della batteria è solo una guida e l’indicazione può cambiare in funzione delle condizioni della batteria o della tempera

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L’avvitatore è dotato di una funzio

ne di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria. Funzioni di avviso (1) Avviso di surriscaldamento Spenta (funziona

mento (motore) Lampeggiante: surriscalda- mento (batteria) Indica che il funzionamento è stato interrotto a causa del surriscaldame nto della batteria. Per proteggere il motore o la batteria, tenere presente quanto segue nell’esecuzione del lavoro.

• Se il motore o la batteria si scurriscaldano verrà attivata la funzione di protezione, che comporta l’arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surriscaldamen

to, lasciare raffreddare completamente l’utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l’utensile sarà pronto per l’uso.

zione ripetuta della protezione da surriscalda- mento.

• Se l’utensile viene utilizzato in modo conti

nuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.

• Se l’utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surri

scaldamento potrebbe non attivarsi. (2) Avviso di riduzione tensione 3 spie lampeggianti Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l’eccessiva scarica potrebbe attivarsi e la spia di avvertenza che segnala la riduzione della carica potrebbe lampeggiare. La spia smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il ciclo riattivato. (3) Avviso di sovraccarico Se il prodotto viene sottoposto a improvviso sforzo con conseguente blocco del motore, il sensore che previene l’eccessiva corrente potrebbe attivarsi e la spia di avviso che segnala la riduzione della tensione potrebbe accendersi e lampeggiare. (La parte inferiore si accende, mentre quella media e quella superiore lampeggiano.) La spia si spegnerà e smetterà di lampeggiare quando la causa del blocco del motore sarà stata risolta e il grilletto riattivato. [Pacco batteria] Per un uso corretto del pacco batteria [Fig.9]

• Le batterie ricaricabili posseggono una durata limitata.

• Non utilizzare il pacco batteria se bagnato con conduttori come l’acqua.

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo.

• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.- 53 -

Per un utilizzo sicuro

• Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell’uso, vericareche il pacco batteria sia inserito correttamente nell’unità principale.

• Quando il pacco batteria non è ben collegato, la spia avvertenza surriscaldamento e la spia avvertenza batteria scarica lampeggiano per indicare che il funzionamento sicuro non è possibile e l’apparecchio non fa ruotare l’unità principale come di consueto anche se l’inter

ruttore è bloccato. Collegare il pacco batteria nell’unità dell’utensile noalla scomparsa dell’etichetta rossa o gialla.

• Utilizzare solo pacchi batteria non ricaricabili per gli strumenti ricaricabili Panasonic. Non usare pacchi batteria modicati (incluso pacchi batteria che sono stati smontati e parti sostituite).

• Non utilizzare pacchi batteria deteriorati. C'è il rischio di generazione di calore, ignizione ed esplosione.

• Se il pacco batteria perde liquido, smettere di usarlo, tenerlo lontano da amme libere e riportarlo immediatamente al negozio.

• Fissare il pacco batteria facendolo scorrere no a quando le etichette gialla e rossa non sono più visibili e vericare che non esca dalla sede. - L'inosservanza può comportare ustione.

• L'intervallo di temperatura di esercizio per i pacchi batteria agli ioni di litio è tra 0 e 40 gradi. - L'uso di pacchi batteria raffreddati sotto zero, come in aree più fredde del Nord, può comportare funzionamento anomalo del dispositivo. In questi casi, lasciare il pacco batteria in un luogo a circa 10 gradi o più per un'ora o più prima dell'uso, e utilizzare il dispositivo solo dopo che il pacco batteria si è riscaldato. [Caricabatterie] Ricarica PRECAUZIONE:

1) Qualora la temperatura del pacco batteria

mente per impedire la degradazione della batteria.

2) La temperatura ambientale si deve aggira-

re tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperature è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare corretta

3) Utilizzare il caricabatteria a temperature

comprese fra 0°C e 40°C, e ricaricare la batteria ad una temperatura simile a quella della batteria stessa. (La differenza di temperatura fra la batteria e il luogo di ricarica non deve superare i 15°C.)

4) Per caricare un pacco batteria freddo (al di

sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperature ambiente.

5) Lasciate raffreddare il caricatore quando

caricate più di due pacchi batterie conse

Non inlate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

7) Scollegare il caricabatteria se non in uso.

8) Conservare il caricabatterie tra 0 e 40

gradi, e ricaricare il pacco batteria a una temperatura vicina alla temperatura di conservazione.

• Se il pacco batteria è ricaricato mentre la temperatura è al di sotto degli 0 gradi, una ricarica completa fornirà circa il 50% di una ricarica normale. Iniziare a ricaricare dopo 1 ora o più alla temperatura prescritta.

9) Non ricaricare in un luogo poco ventilato.

10) Non coprire il pacco batteria o il caricabat

terie con un panno o simili mentre è in corso la carica. NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso. Come ricaricare

1. Collegare il caricatore alla presa di corrente.

NOTA: Potrebbero presentarsi delle scintille quando la spina viene inserita nell’alimentazione CA, ma questo non pone un problema in termini di sicurezza.

2. Collegare saldamente il pacco batteria

(1) Allineare le marcature e collocare la batteria nel raccordo del caricatore. NOTA: Non tutti i pacchi batteria riportano la marcatura di allineamento (Q) (a pagina 2). (2) Far scorrere nella direzione indicata dalla freccia. [Fig.10

Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata comple

tata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è molto caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. La spia di carica (verde) lampeggia lenta

mente quando la batteria è carica per l’80% circa.

6. Se la temperatura del pacco batteria

raggiunge 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l’utensile dispone di circa il 50% dell’energia di cui dispone una batteria carica alla temperatura di esercizio normale.

7. Se la spia di carica (verde) non si spegne,

rivolgersi a un rivenditore autorizzato.

8. Se un pacco batteria completamente

ricaricato viene inserito di nuovo nel carica

batteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si pegnerà.

9. Rimuovere il pacco batteria tenendo solle

vato il tasto di rilascio pacco batteria. [Fig.10

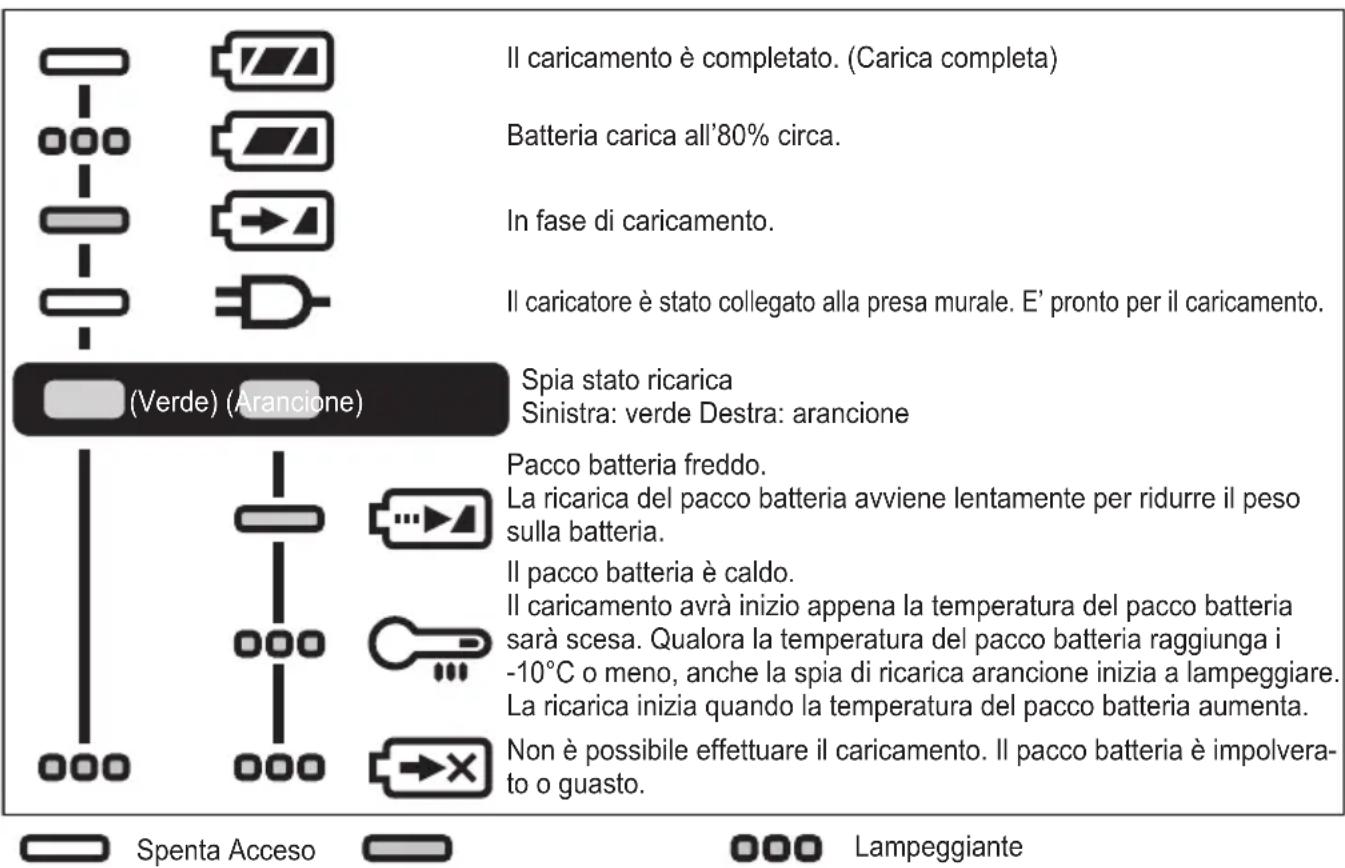

SEGNALI SPIE Il caricamento è completato. (Carica completa) Batteria carica all’80% circa. In fase di caricamento. Spenta Acceso Lampeggiante Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. Spia stato ricarica Sinistra: verde Destra: arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria. Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta. Non è possibile effettuare il caricamento. Il pacco batteria è impolvera

Riciclo batteria ATTENZIONE: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo ufcialmente preposto a tale ne (ammesso che esista nell’area dell’utente). Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accom- pagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riuti domestici generici. Per il trattamento, recupero e riciclaggio appropriati di vecchi prodotti e batterie usate, conferirli negli appositi punti di raccolta, in conformità con la legislazione locale vigente e le Direttive 2012/19/CE e 2006/66/CE. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero vericarsi in seguito ad un trattamento inappropriato dei riuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. [Per utenti commerciali nell’Unione Europea] Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento riuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Accessorio a scalpello (EY9HX402E) (sarà accluso agli articoli consegnati a seconda della destinazione) PRECAUZIONE:

• L'accessorio a scalpello è destinato all'utilizzo con il martello rotante mod. EY7880/EY7881. L'eventuale impiego con un altro utensile può comportare il rischio di lesioni.

• Scollegare il pacco batteria dall'utensile o portare l'interruttore nella posizione di blocco prima di inserire o rimuovere l'accessorio a scalpello. Tali misure di sicurezza precauzionali riducono il rischio di accensione involontaria dell'utensile.

• Prima dell'uso, applicare del lubricante sull'albero dell'accessorio a scalpello.

• L'accessorio a scalpello origina calore e può surriscaldarsi provocando ustioni cutanee. Non azionare l'accessorio a scalpello per più di 30 minuti in modo continuo.

• Per ridurre il rischio di lesioni utilizzare la maniglia di sostegno del martello rotante.

• Sosituire immediatamente l'accessorio a scalpello in caso di rottura del cappuccio di gomma antipolvere onde evitare che la polvere penetri all'interno dell'accessorio.- 56 -

• Utilizzare con una punta a scalpello provvista di codolo del tipo SDS-Plus nel modo "Rotazione con martellatura", per la scalpellatura leggera (rimozione di piastrelle in ceramica, raschiamento di materiale di tenuta, etc.)

1. Per inserire l'accessorio a scalpello

Rimuovere la maniglia di sostegno dal martello rotante. Montare l'accessorio a scalpello sull'utensile. Accertarsi di eliminare l'eventuale spazio libero fra l'accessorio e l'utensile. Fissare l'accessorio all'utensile servendosi di una vite a farfalla.

2. Fissare la maniglia di supporto all'ac

cessorio a scalpello.

3. Inserimento/distacco della punta a

scalpello Leggere il manuale di istruzioni del martello rotante.

4. Regolazione dell'angolo di lamatura

della punta a scalpello Ruotare l'accessorio a scalpello per regolare l'angolo di lamatura della punta a scalpello al ne di ottenere una migliore impostazione. Coppa di raccoglimento della polvere (EY9X004E) (Disponibile come accessorio opzionale)

• Le punte da trapano con un diametro superiore a 20 mm non possono essere inserite attraverso la coppa di raccoglimen

• Usate l’utensile unicamente per tagliare cemento, malta ed altri materiali di cerami

ca. Se viene usato per tagliare materiali metallici, la coppa di raccoglimento della polvere potrebbe essere danneggiata dal calore delle schegge di metallo.

dola corrispondere alla forma della maniglia di sostegno. [Fig.11] Operazione [Fig.12] Mantenete la coppa di raccoglimento della polvere in stretto contatto con la supercie del muro durante l’operazione. Rimozione [Fig.13] Afferrate la base della coppa di raccogli- mento della polvere per la rimozione. Rimuovere dopo aver eliminato completa

mente la polvere dalla tasca raccoglipolve- re. Immagazzinamento [Fig.14] Non immagazzinate la coppa di raccogli- mento della polvere in una posizione di schiacciamento. Se rimane in questo stato, potrebbe essere impossibile farla ritornare nella forma originale.

• Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

• Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l’uso dello strumen

to, contattare il più vicino centro di assistenza autorizzato.

OPZIONALI PRECAUZIONE: Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo per l’uso stabilito. NOTA: Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro di assistenza tecnica. Accessorio a scalpello

• EY9HX402E Coppa di raccoglimento della polvere

Sistema di raccolta polvere

1. Se non viene applicata una forza sufciente di spinta verso il basso sulla punta, il martello non

potrà percuotere in modalità di martellatura. Si tratta di una misura per evitare l’attivazione della modalità di martellatura senza carico. Preme- re verso il basso con maggiore forza sulla punta, così da attivare il martello e la relativa percus- sione. Durante il lavoro, assicurarsi sempre di premere verso il basso con forza sufciente.

2. In inverno, o in altre situazioni in cui la temperatura dell’apparecchio è bassa (5°C od inferiore), in

un primo momento, la percussione in modalità di martellatura potrebbe rivelarsi più scarsa rispetto al livello normale. Questo fenomeno è causato dalla solidicazione del grasso alle basse temperature, con conse- guente aumento della frizione. In tal caso, attivare la modalità di martellatura senza carico per circa 30 secondi; ripetere per 3 volte. In tal modo, sarà possibile ripristinare la forza di percussione.

VIII. SPECIFICHE TECNICHE

NOTA: Indicazione del peso Maggiore o uguale a 1 kg: indicato da 0,05 kg. Inferiore a 1 kg: indicato da 0,01 kg. APPARECCHIO PRINCIPALE Diametro massimo di trapanatu-

33 mm Voltaggio del motore 28,8 V CC Velocità a vuoto (giri al minuto) Modo basso 0 – 560 min

(giri al minuto) Modo veloce 0 – 840 min

(giri al minuto) Numero di colpi al minuto (colpi al minuto) Modo basso 0 – 2950 min

(colpi al minuto) Modo veloce 0 – 4400 min

(colpi al minuto) Peso (con il pacco batteria: EY9L84) 3,85 kg Lunghezza totale 368 mm Rumore, Vibrazioni Vedere il foglio accluso PACCO BATTERIA N. modello EY9L82 EY9L84 Accumulatore Batteria Li-ion Batteria tensione CC 28,8 V Spec. dettagli 3,6 V × 16 celle 3,6 V × 8 celle- 58 -

CARICABATTERIA N. modello EY0L82 Valori Vedere la targhetta dei valori sul fondo del caricabatteria. Peso 0,93 kg Tempo di caricamento EY9L82 EY9L84 Utilizzabile: 60 min Utilizzabile: 60 min Completa: 80 min Completa: 90 min NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.

• I guasti e i danni causati da un utilizzo prolungato nel tempo (es. lavoro di fabbrica sulla catena di montaggio) è fuori garanzia.- 59 -
