Produkttyp	Akku-Bohrmaschine - Schlagbohrer
Marke	Panasonic
Modell	EY7881
Gesamtlänge	368 mm
Gewicht (mit Akku EY9L84)	3,85 kg
Stromversorgung	Li-Ionen-Akku 28,8 V DC
Kompatible Akkumodelle	EY9L82 (28,8 V), EY9L84 (28,8 V)
Leerlaufdrehzahl	Niedriger Modus: 0–560 min⁻¹, Mittlerer Modus: 0–680 min⁻¹, Hoher Modus: 0–840 min⁻¹
Schlagfrequenz	Niedriger Modus: 0–2950 min⁻¹, Mittlerer Modus: 0–3600 min⁻¹, Hoher Modus: 0–4400 min⁻¹
Max. Bohrdurchmesser (Beton)	28 mm
Max. Bohrdurchmesser (Stahl)	50 mm (Lochsägen)
Max. Bohrdurchmesser (Holz)	33 mm
Betriebsmodi	Drehung mit Schlag, Nur Drehung, 3 einstellbare Geschwindigkeiten
Beleuchtung	Integrierte LED (temporäre Arbeitsbereichsbeleuchtung)
Akku-Ladezustandsanzeige	3 Stufen (voll, 60%, niedrig, leer blinkend)
Akkuschutz	Schutz vor Überhitzung, Überlastung und Tiefentladung
Betriebstemperatur	0 °C bis 40 °C
Ladetemperatur	0 °C bis 40 °C
Ladegerät Modell	EY0L82 (Gewicht 0,93 kg)
Ladezeit (voll)	EY9L82: 80 min, EY9L84: 90 min
Mitgeliefertes Zubehör (je nach Bestimmungsland)	Bohrfutter EY9HX402E, Zusatzhandgriff, Tiefenanschlag
Optionelles Zubehör	Staubabsaugung EY9X004E, EY9X400E
Wartung und Reinigung	Mit einem trockenen, sauberen Tuch reinigen; kein Wasser oder Lösungsmittel verwenden
Garantie	Schäden durch lange intensive Nutzung sind nicht abgedeckt

Häufig gestellte Fragen - EY7881 PANASONIC

Wie wird ein Bohrer an der Bohrmaschine EY7881 eingesetzt oder entfernt?

Stellen Sie sicher, dass der Akku abgeklemmt oder der Schalter in der Mittelstellung (verriegelt) ist. Zum Einsetzen führen Sie den Bohrer in die Aufnahme ein, drehen Sie ihn leicht, bis er einrastet, und schieben Sie ihn dann ganz hinein. Zum Entfernen drücken Sie die Abdeckung des Bohrfutters und ziehen Sie den Bohrer heraus.

Wie wird der Akku am Werkzeug angebracht?

Drehen Sie das Hauptgerät um. Schieben Sie den Akku ein, bis er einrastet. Setzen Sie ihn ein, bis der Verriegelungshebel am Haken einrastet. Stellen Sie sicher, dass die Überhitzungs- und Ladezustandsanzeigen nicht blinken, was auf eine falsche Befestigung hinweist.

Wie wird der Hammerbetrieb (Schlag) verwendet?

Verwenden Sie den Wahlhebel (C), um den Modus 'Drehung und Schlag' auszuwählen. Sechs Modi stehen je nach Kombination mit dem Geschwindigkeitswahlschalter (K) zur Verfügung. Für Beton wählen Sie einen Modus mit hoher Schlagkraft. Stellen Sie sicher, dass der Motor vollständig gestoppt ist, bevor Sie den Modus wechseln.

Wie wird die Drehzahl eingestellt?

Drücken Sie den Geschwindigkeitswahlschalter (K), um zwischen den Modi Niedrig, Mittel und Hoch zu wechseln. Die entsprechende Leerlaufdrehzahl beträgt 0–560, 0–680 bzw. 0–840 min⁻¹. Sie können die Geschwindigkeit auch durch unterschiedlich starkes Drücken des Auslösers variieren.

Was bedeutet die Akku-Ladezustandsanzeige?

Drücken Sie den Knopf für den Akkuladezustand. Drei Anzeigen zeigen: 3 leuchtend = voll oder hoch; 2 leuchtend = ca. 60%; 1 leuchtend = niedrig, bald aufladen; 3 blinkend = leer, sofort aufladen. Diese Anzeige ist eine Schätzung und kann je nach Akkuzustand variieren.

Wie wird die Bohrmaschine gereinigt und gewartet?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Reinigungsmittel. Entfernen Sie regelmäßig angesammelten Schmutz und Eisenspäne aus dem Inneren des Werkzeugs. Wenn das Werkzeug nass wird, trocknen Sie es sofort.

Welches Zubehör ist für das Modell EY7881 erhältlich?

Das optionale Zubehör umfasst das Bohrfutter EY9HX402E, die Staubabsaugungen EY9X004E und EY9X400E. Je nach Bestimmungsland kann ein Bohrfutter im Lieferumfang enthalten sein. Verwenden Sie nur geeignetes Zubehör, um Verletzungen zu vermeiden.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets einen Gehörschutz, eine Schutzbrille und eine Staubmaske. Verwenden Sie den mitgelieferten Zusatzhandgriff. Halten Sie das Werkzeug an den isolierten Griffflächen. Stellen Sie sicher, dass sich keine versteckten Rohre oder Kabel im Arbeitsbereich befinden. Tragen Sie bei der Verwendung keine Handschuhe.

Wie wird der Tiefenanschlag verwendet?

Lösen Sie den Zusatzhandgriff, stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein, und ziehen Sie dann den Zusatzhandgriff fest, um den Anschlag zu fixieren. Dadurch kann die Bohrtiefe präzise kontrolliert werden.

Was tun, wenn das Werkzeug während des Gebrauchs überhitzt?

Wenn die Überhitzungswarnleuchte aufleuchtet oder blinkt, stoppen Sie sofort das Werkzeug und lassen Sie es vollständig abkühlen (mindestens 30 Minuten). Vermeiden Sie eine kontinuierliche Nutzung unter hoher Last oder in heißer Umgebung. Nach dem Abkühlen ist das Werkzeug wieder einsatzbereit.

BEDIENUNGSANLEITUNG EY7881 PANASONIC

Trädløs Roterende hammer

Sladdlos Roterande hammare

Batteridrevet Borhammer

Johdoton Kiertovasara

Kordonsuz Doner cekic

Vor Inbetriebnahme des Gerätes die Betriebsanleitungitte grundlich durchlesen und these Broschure zum spateren Nachschlagen sorgfaltig aufbewahren.

HINWEIS: Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (L) zu sehen.

Schaft des Types SDS PLUS

Tige de type SDS PLUS

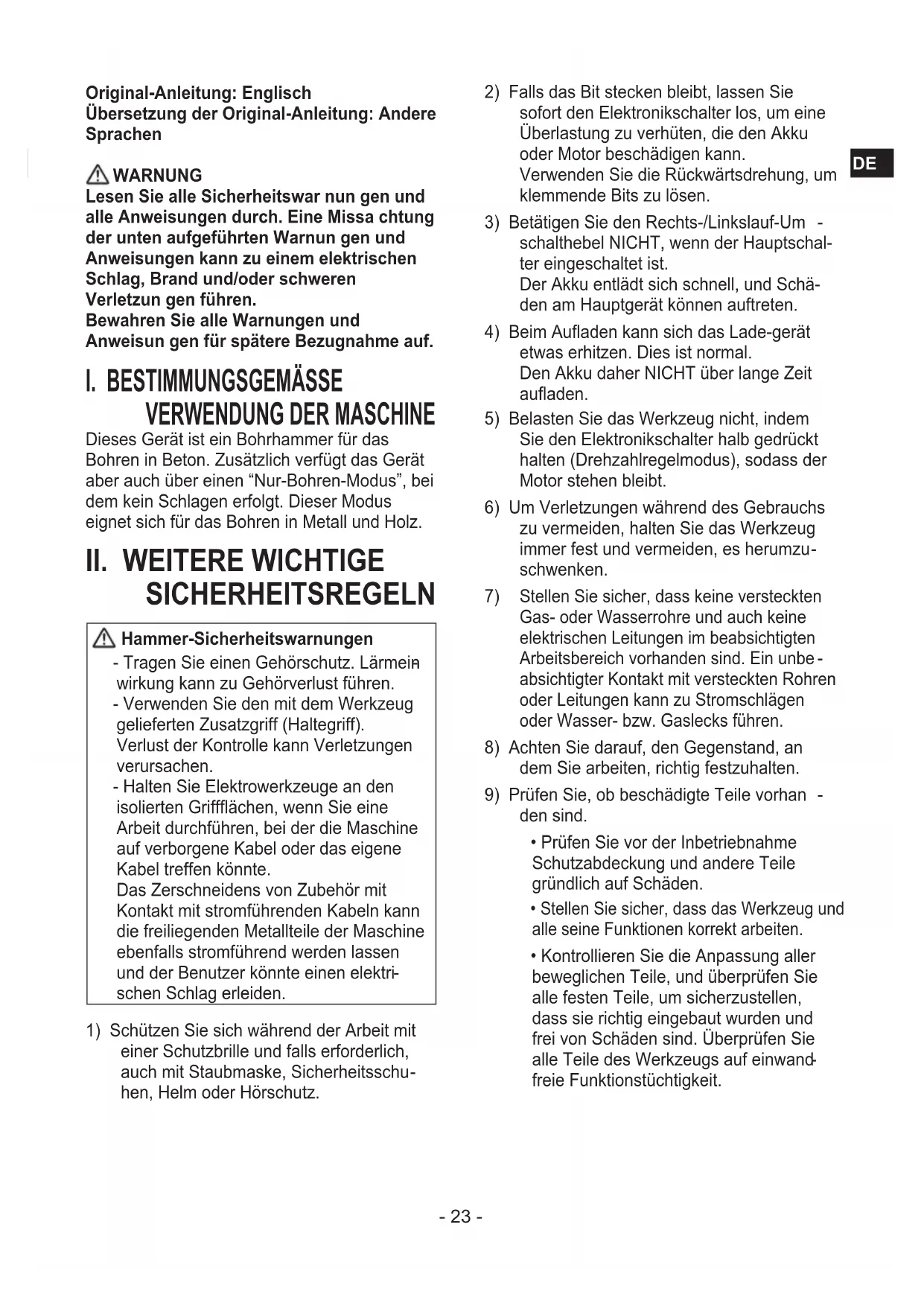

Original-Anleitung: Englisch
Übersetzung der Original-Anleitung: Andere Sprachen

WARNUNG

Lesen Sie alle Sicherheitswar nun gen und alle Anweisungen durch. Eine Missa chtung der unten aufgeführten Warnun gen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzun gen führen. Bewahren Sie alle Warnungen und Anweisun gen fur spätere Bezugnahme auf.

I. BESTIMMUNGSGEMÄsse VERWENDUNG DER MASCHINE

Dieses Gerät ist ein Bohrhammer für das Bohren in Beton. Zusätzlich verfügbar das Gerät aber auch über einen "Nur-Bohren-Modus", bei dem kein Schlagen erfolgt. Diese Modus eignet sich für das Bohren in Metall und Holz.

II. WEITERE WICHTIGESICHERHEITSREGELN

Hammer-Sicherheitswarnings

• Tragen Sie einen Gehorschutz. Lärmein wirkung kann zu Gehrverlust führen.
• Verwenden Sie den mit dem Werkzeug gefelieferten Zusammengriff (Haltegriff). Verlust der Kontrolle kann Verletzungen verursachen.
• Halten Sie Elektrowerkzeuge an den isolierten Grifflächen, wenn Sie eine Arbeit durchführren, bei der die Maschine auf verborgene Kabel oder das eigene Kabel treffen können. Das Zerschneidens von Zubehör mit Kontakt mit stromführungen Kabeln kann die freiliegenden Metallteile der Maschine ebenfalls stromführung werden给你们 geben und der Benutzer möglich einen elektrischen Schlag erleiden.

1) Schützen Sie sich während der Arbeit mit einer Schutzbrille und falls erforderlich, auch mit Staubmaske, Sicherheitsschuhen, Helm oder Horschutz.

2) Falls das Bit stecken bleibt,{lassen Sie sofort den Elektronikschalter los,um eine Überlastung zu verhuten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwartsdrehung, um klemmende Bits zu losen.
3) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICT, wenn der Hauptschalter eingeschaltet ist. Der Akku entlädt sich schnell, und Schaden am Hauptgerät können auftreten.
4) Beim Aufladen kann sich das Lade-gerät etwas erhitzen. Dies ist normal. Den Akku beher NICTT über lange Zeit aufladen.
5) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrück halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.
6) Um Verletzungen während des Gebrauchs zu vermeiden, halten Sie das Werkzeug immer fest und vermeiden, es herumzu-schwenken.
7) Stellen Sie sicher, dass keine versteckten Gas- oder Wasserrohre und auch keine elektrischen Leitungen im beabsichtigten Arbeitsbereich vorhanden sind. Ein unbeabsichtiger Kontakt mit versteckten Rohren oder Leitungen kann zu Stromschlagen oder Wasser-bzw. Gaslecks führen.
8) Achten Sie darauf, den Gegenstand, an dem Sie arbeiten, richtig festzuhalten.
9) Prufen Sie, ob beschädigte Teile vorhan den sind.

• Prufen Sie vor der Inbetriebnahme Schutzabdeckung und andere Teile gründlich auf Schäden.
• Stellen Sie sicher, dass das Werkzeug und alle seine Funktionen korrekt arbeiten.
• Kontrollieren Sie die Anpassung aller beweglichen Teile, und überprüfen Sie alle festen Teile, um sicherzustellen, dass sie richtig eingebaut wurden und frei von Schäden sind. Überprüfen Sie alle Teile des Werkzeugs auf einwandfreie Funktionstüchtigkeit.

10) Wenn Sie versuchen, die Schutzabdeckung oder andere Teile zu reparieren, befolgen Sieitte die Anweisungen im Benutzerhandbuch. In Fällen, wo es keine Anleitungen im Handbuch gibt, bringen Sie das Gerät zurück in den Laden, um es dort reparieren zu{lassen.
11) Wenn das Werkzeug während des Gebrauchs außergewöhnlich heißt wird, bringen Sie esitte zureck zum Fachhändler, um es dort warten und reparieren zu halten.
12) Um möglich Verletzungen zu vermeiden, halten Sie Gesicht und Höhe von Bohrer und Spanen halten.
13) Tragen Sie keine Handschuhe beim Gebrauch des Werkzeugs, da diese in den Bohrer gelangen und Verletzungen verursachen können.
14) Batterieanschluss, Schraubenspane und Werkzeugzubehör wie Bohreinsätze sind unmittelbar nach dem Betrieb sehr heißt. Berühren Sie diese nicht, da die Gefahr von Verbrennungen besteht.

Symbol Bedeutung
V	Volt
---	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
	Lesen Sie die Bedü-nungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.
	Drehung mit Hämmern
	Nur Drehung

WARNING:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Panasonic übernimmt keine Verantwortung für etwaige Schäden oder Unfälle, die durch den Gebrauch von recyclellen oder gefällschem Akkus verursacht werden.

WARNING:

• Werfen Sie den Akku nicht ins Feuer, und setzen Sieihn auch keiner übermaßigen Wärme aus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommt.
• Unterlassen Sie das Tragen oder Aufbe wahren des Akkus zusammen mit Nageln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem freißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sieihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

• Um Leckagen, Überhitzung, Rauchentwicklung, Brände und Explosionen zu verhindern, befolgen Sie beim Umgang mit unseren Akku-Elektrowerkzeugen (Hauptteil/Akku/Ladegerät) diese Anweisungen.

• Lassen Sie kein Bohrklein oder Staub auf den Akku fallen.

• Bevor Sie den Akku wieder verstauen, entfernen Sie das gesamte Bohrklein und den Staub von ihm und bringen die rote „Kunststoff-Klemmenabdeckung" an. Lagern Sie den Akku anschließend getrennt von Metallgegenständen (Schrauben, Nageln usw.) im Werkzeugkoffer. Durch lose Gegenstände im Werkzeugkoffer verursachte Schäden werden nicht von der Garantie abgedeckt.

• Behandeln Sie die Akku-Elektrowerkzeuge keinesfalls wie folgt: (Es besteht die Gefahr von Rauchentwicklung, Feuer und Explosion.)

• Verwenden oder Liegenlassen in Bereichen, die Regen oder Feuchtigkeit ausgesetzt sind

• Verwendung unter Wasser

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmer eines Bits den Akku vom Hauptgerät ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

1. Anbringen

HINWEIS:

Vorsichtshinweise für das Anbringen des Bohrers

• Bei der Verwendung eines alten Bohrs, zum Beispiel, kann das Anbringen nicht möglich sein, wenn die Montagekomponenten verformt sind.
• Reinigen Sie die Montagekomponenten des Bohrs und fetten Sie es ein.

(1) Stecken Sie einen Bohrer in die Montageöffnung und drehen Sieihn leicht, um ihn in der Einrastposition zu fixieren. [Fig.1]
(2) Drucken Sie den Bohrer in der Einrast-position so tief wie möglich hinein. Ziehen Sie am Bohrer und überzeugen Sie sich davon, dass er richtig fest sitzt.

2. Abnehmen

• Drucken Sie auf die Spannfutterabdeckung undziehen Sie am Bohrer. [Fig.2]

Anbringen oder Abnehmen des Akkus Befestigung des Akkus

Der Akku ist aus Sicherheitsgrunden so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissem Si es sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in diese eingesetzt ist.

1. Anbringen

(1) Drehen Sie das Hauptgerät herum.
(2) Zum Anbringen des Akkus: [Fig.3 ] Die Ausrichtmarkierungen aufeinander austrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.

(3) Legen Sie den Akku ein, bis der Akku-Feststellhebel am Hächchen des Akkus einrastet. [Fig.4]

HINWEIS:

Die Überhitzungs-Warnlampe (H) und die Akkuladungs-Anzeige [E] (J) blinken, wenn der Akku nicht ordnungsgemäß eingesetzt ist.

2. Abnehmen

(1) Drehen Sie das Hauptgerät herum.
(2) Zum Entfernen des Akkus: [Fig.5] Wahrend Sie den Akku-Feststellhebel nach unter drücken, führen Sie den folgenden Vorgang aus. (1) Drucken Sie den Knopf nach unten (2) und schiben Sie den Akku nach hinten.

IV. BETRIEB

WARNING!

• Atmen Sie nicht den vom Hauptgerät oder vom Akku ausströmenden Rauch ein, da er gesundheitsschädlich sein kann.

[Hauptgerät]

VORSICHT

Stellen Sie den Rechts-/Linkslauf-Umschalthebel zum Lagern oder Tragen des Werkzeugs auf die Mittenstellung (Schaltersperre).

HINWEIS:

Seien Sie vorsichtig, um zu vermeiden, dass Gegenstände mit dem Auslöseschalter des Werkzeugs in Berührung kommt. Falls ein Gegenstand in Berührung mit dem Auslöseschalter des Werkzeugs kommt, auch wenn der Rechts-/Linkslauf-Schalter in der Mittelstellung (gesperrt) steht, kann möglicherweise eine petite Menge des elektrischen Stroms weiter fließen. Dies kann zu einer übermäßig Entladung des Akkus und dadurch zum Ausfall des Akkus führen.

Umschalten und Betätigung des Rechts-/ Linklauf-Umschalthebs [Fig.6]

1. Für Rechts- oder Linklauf den Hebels drücken. Die Drehrrichtung des Hebels vor dem Betrieb prufen.

2. Drücken Sie den Schalterleitung, um das Werkzeug langsam zu starten.

3. Durch Drücken des Auslösers erhöht sich die Geschwindigkeit. Wird der Auslöser losgelassen, stellt das Werkzeug sofort den Betrieb ein.
4. Wenn eine Anwendung beendet wurde, verriegeln Sie den Schalter, indem Sie den Hebel auf die Mittelstellung stellen.

HINWEIS:

Bei der Betätigung der Bremse kann ein Bremsgeräusch hörbar sein. Dies ist normal.

VORSICHT:

Wird die Maschine durch Betätigten des Auslosers gestartet, kann eine kurzzeitige Verzögerung auftreten, bevor die Drehung beginnnt. Dies ist kein Anzeichen für eine Funktionstörung.

• These Verzögerung tritt beim Hochfahren der Schaltkreise der Maschine auf, wenn der Auslöser zum ersten Mal nach dem Einsetzen eines Akkus betätig wird, oder nach dem die Maschine mindestens 1 Minute lang nicht benutzt worden ist (oder mindestens 5 Minuten bei leuchtender LED). Bei der zweiten und jeder weiteren Betätigung lauft die Maschine ohne Verzögerung an.

Zum Umschalten zwischen normalem Bohren und Schlagbohren (C) / Geschwindigkeitseinstellungstaste (K)

1. Sechs Betriebsarten stehen mit der Kombination des Umschaltthebels für Schlagbohen/Drehbewegung und der Geschwindigkeitsinstellungstaste zur Verfügung. Wahlen Sie die für ihre Anwendung am besten geeignete Betriebsart.
2. Nehmen Sie den Betriebsartenwechsel erst dann vor, wenn die Motordrehung vollständig zum Stillstand gekommen ist.

Position des Umschalt-hebels	Anzeige zur Geschwindigkeitseinstellung	Empfohlene Anwendung
(Schlagboh-ren)		These Betriebsart eignet sich, wo starke Schläge erforderlich sind, etwa beim Bohren in Beton. ·Betonbohrer
		These Betriebsart eignet sich zum Bohren in Beton mit Bohrn von keine-rem Durchmesser, oder zum Bohren in weiches Grundmaterial. ·Betonbohrer mit keinem Durchmesser.
		Da weniger Kraft für Geschwindigkeit und Schläge aufgewendet wird, ist diese Einstellung für das Bohren mit einem dünnen, möglich zerbrechlichen Bohrer und für das Bohren von brüchi-gem Basismetall geeignet. ·Betonbohrer mit kleinerem Durchmesser
(Nur Bohren)		These Betriebsart eignet sich zum Bohren in Metall mit hoher Drehzahl. ·Metallbohrer ·Metall-Lochsäge ·Edelstahlbohrer

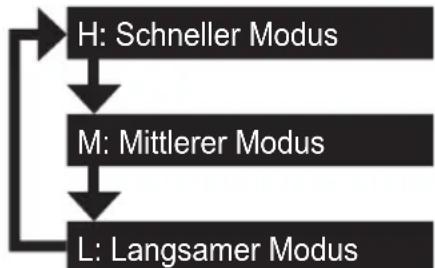

3 Geschwindigkeitseinstellungen

Drucken Sie die Geschwindigkeitseinstellungstaste (K). Der Modus ändert sich jeder mal, wenn die Taste gedrückt wird.

Betriebsschalter

Um die Mitte eines Lochs anzubohren, drucken Sie den Betriebsschalter weniger, damit die Bohrdrehung langsam startet.

Zusatzgriff [Fig.7]

Bringen Sie den Zusammengriff an ihre bevorzugte Position an, undziehen Sie den Griff fest an.

VORSICHT:

Der Griff muss vor der Verwendung stets fest angezogen werden (siehe Abbildung unten), um Verletzungen zu vermeiden.

Bohrtiefenanschlag [Fig.8]

Lösen Sie den Zusammengriff, und stellen Sie den Bohrtiefenanschlag auf ihre bevorzugte Bohrtiefe ein. Ziehen Sie den Zusammengriff nach der Einstellung fest, und fixieren Sie den Bohrtiefenanschlag.

Bedienfeld

(G) LED-Leuchte [Fig.9]

Betätigten Sie vor der Benutzung der LEDLeuchte einmal den Ein-Aus-Schalter. Drücken Sie die LED-Leuchten-Einschalttaste. Die Leuchte besteht nur sehr weniger Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED-Leuche ist für kurzzeitige Beleuchting eines kleinen Arbeitsbereichs ausgelegt.
- Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

VORSICHT: SEHEN SIE NICT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

(I) Akkustandsanzeige

Drucken Sie den Akkustandsanzeigeknopf. Die Akkustandsanzeige zeigt den Akkustand durch Drucken des Knopfas in drei Stufen an.

HINWEIS:

Auf der Anzeige erscheint in folgenden Fällen nicht der Akkuladezustand, auch wenn der Knopf gedrück wird.

• Das Werkzeug ist ausgeschaltet.
• Der Akku wurde gerade angebracht.
  Die Basiseinheit oder der Akkustandsan zeigeknopf wurde ca. fünf Minuten lang nicht betrieben bzw. betätig.

Drücken Sie den Akkustandsanzeigeknopf erneut, nachdem Sie den Auslöseschalter gedrückt haben.

• Wenn die Akkutemperatur sehr hoch ist, stoppen Sie den Vorgang, und warten Sie, bis die Akkutemperatur wieder niedrig ist.

Anzeige Akkustatus
3 Lampen leuchten	Voll aufgeladen oder hoher Ladezustand
2 Lampen leuchten	Ca. 60 % verblei-ben
1 Lampe leuchtet	Niedriger Ladezustand - Baldige Aufladung erforderlich
3 Lampen blinken	Leer - Sofortige Aufladung erforderlich

These Akkuladezustandsfunktion dient nur als Richtlinie, Denn die Anzeige kann sich durch Akkuzustand oder Umgebungstemperaturändern.

Übermögens (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermögens Entladen des Akkus verhindert.

Warnfunktionen

(1) Übertemperatur-Warnung

Aus (normaler Betrieb)

Leuchten: Überhitzung (motor)

Blinken: Überhitzung (akku)

Zeigt an, dass der Betrieb wegen Motoroder Akkuüberhitzung

Zum Schutz des Motors und des Akkus mussen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor-oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. Des Akkus zu unterbrechen. Die Überhitzungswarnleuche auf dem Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.
• Falls die Überhitzungs-Schutzfunktion aktiviert wird,{lassen Sie das Tool grundlich abkühlen (mindestens 30 Minuten).Das Tool ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Verwenden Sie das Tool so, dass die Überhit zungs-Schutzfunktion nicht wiederholt aktiviert wird.
• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im Sommer verwendet wird, kann die Überhitzungs-Schutzfunktion ofters anspruchen.
• Falls das Werkzeug bei niedriger Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.

(2) Akkuladungs-Warnung

3 Lampen blinken

Wird die Maschine während des Betriebs einer plottzlichen Last ausgesetzt, die Blockieren des Motors verursacht, kann der Tiefentladungs-Schutz-sensor ausgelost werden, so dass eventuell die Akkuladungs-Warnlampe blinkt. Die Lampe hört auf zu blinken, sobald die Ursache der Motorblockierung behoben und der Ausloser betatigt wird.

(3) Überlast-Warnung

Wird die Maschine während des Betriebs einer plottlichen Last ausgesetzt, die eine Motorblockierung verursacht, kann der Überstrom-Schutzsensor ausgelöst wird, sodasseventuell die Akkuladungs-Warnlampe aufleucht et und blinkt.

Die Unterseite leuchtet auf, und die Mitte und die Oberseite blinken.)

Die Lampe hört auf zu leuchten und blinken, sobald die Ursache der Motorblockierung behoben und der Auslöser betätig wird.

[Akku]

Für richtigen Gebrauch des Akkus [Fig.9]

• Der Akku hat nur eine begrenzte Lebensdauer.
• Den Akku nicht verwenden, wenn er in Stromleiter wie Wasser geträkt ist.
  Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sieihn nach dem Gebrauch, ohneihn aufzuladen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüfung des Arbeitsplatzes.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entworfen, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor der Inbetriebnahme der Maschine, dass der Akku ordnungsgemäß in die Haupteinheit eingesetzt ist.

• Wenn der Akku beim Einschalten der Maschine nicht fest angeschlossen ist, blinking die Überhitzungs-Warnlampe und die Warnlampe für niedrige Akkuladung, um anzuzeigen, dass ein sicherer Betrieb nicht möglich ist und das Hauptteil sich nicht wie üblich dreht. Schließen Sie den Akku so an das Hauptteil der Maschine an, dass das rote oder gelbe Schild verschwindet.

• Benutzen Sie für aufladbare Panasonic-Geräte auch Panasonic-Akkublöcke. Meiden Sie modifizierte Akkublöcke (einschließlich solcher, die schon mal zerlegt waren oder Ersatzteile enthalten).
• Benutzen Sie keinen abgenutzten Akkublock, ansonsten besteht Brand- oder Explosionsgefahr durch Überhitzung.
• Tritt Flüssigkeit aus dem Akkublock, stellen Sie den Betrieb umgehend ein, halten Sieihn von offenen Flammern fern, und suchen Sie ihren Handler auf.
• Schieben Sie den Akkublock beim Anbringen soweit, bis die rote und gelbe Markierung nicht mehr sightbar sind. Versichern Sie sich, dass er nicht mehr abfallen kann.
• Anderenfalls riskieren Sie Verbrennungen.
  Die ideale Betriebstemperatur fur Lithium-lenen-Akkus ist 0 bis 40 Grad Celsius.
• Der Gebrauch von unter 0 Grad Celsius gekühnten Akkublocks - etwa in nordlichen Regionen - kann zu Fehlfunktionen des Gerätes führen. Lassen Sie in thisem Fall den Akkublock mindestens eine Stunde bei mindestens 10 Grad Celsius liegen, bevor Sie das Gerät wieder benutzen.

[Ladegerät]

Laden

VORSICHT:

1) Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.
2) Der Umgebungstemperaturbereich liegt zwischen 0^ und 40^ . Wenn der Akku bei einer Akkuttemperatur unter 0^ benutzt wird, Funktioniert die Maschine möglichereweise nicht einwand -frei.

3) Verwenden Sie das Ladegerät bei Temperaturen zwischen 0^ und 40^ . Die Temperatur während des Ladevorgangs sollte in etwa der Temperatur des Akkus selbst entsprechen. (Die Temperaturabweichung zwischen Akku und der Ladeumgebung sollte nicht mehr als 15^ betragen.)
4) Wenn ein kalter Akku (von etwa 0^ oder weniger) in einem warmen Raum aufgelaiden werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sieihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
5) Den Akku abkühlen setzen, wenn er mehr als 2 × hintereinander aufgeladen wurde.
6) Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzahlen oder bei anderen Gelegenheiten.
7) Trennen Sie das Ladegerät vom Strom - Netz, wenn es nicht benutzt wird.
8) Lagern Sie das Ladeteil bei einer Temperatur zwischen 0 und 40 Grad Celsius. Die Temperatur beim Aufladen sollt nicht zu sehr von der Lagertemperatur abweichen.

• Wird der Akkublock bei Temperaturen unter 0 Grad Celsius aufgeladen, kann sich die Ladekapazität um 50% mindern. Warten Sie mit dem Laden mindestens eine Stunde, nachdem Sie Ladeteil und Akkublock wieder in den vorgeschrieben den Temperaturbereich gebracht haben.

9) Laden Sie nicht in schlecht durchlüfteten Räumen auf.
10) Wahlend des Ladevorgangsarfurther der Akku noch das Ladegerat mit einem Tuch usw.abgedeckt werden.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen.
Laden Sie daher den Akku vor Gebrauch auf.

Ladevorgang

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführren des Steckers in die Netzsteckdose kann es zu Funkenbildung kommt. Diesstellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

(1) Die Ausrichtmarkierungen ausrichten, und den Akku in das Dock des Ladegerates einsetzen.

HINWEIS:

Nicht auf allen Akkus ist eine Ausrichtungsmarkierung (Q) zu sehen auf Seite 2).

(2) In Pfeilrichtung nach vorn schie ben.

[Fig.10]

1. Wahrend des Ladens leuchtet die Ladekontrollampe. Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnnt nicht, solange der Akku noch heißt ist (wie z. B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.

Das Laden beginnnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

2. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrollampe.

3. Falls die Akkutemperatur 0^ oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Wenden Sie sich an einen Vertragshandler, falls die Ladekontrollampe (grün) nicht erlischt.

2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrollampe auf. Nach einigen Minuten erlischt die grüne Ladekontroll-lampe.

3. Entfernen Sie den Akku, während der Akku-Entriebelungsknopf nach oben gehalten wird. [Fig.10]

ANZEIGELAMPEN

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur ortlichen Entsorgungsstelle bringen, falls eine solche in Ihr Land vorhanden ist.

DE

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2012/19/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten können.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieser Abfalls Strafgelder verhängt werden.

[Für Geschäftskunden in der Europäischen Union]

Bitte treten Sie mit ihrer Handl der Lieferanten in Kontakt, wenn sie elektrische und elektronische Gerate entsorgen mochten. Er halt weitere Informationen fur sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig.itte treten Sie mit ihrer Gemeindeverwaltung oder Ihrrem Handler in Kontakt, wenn Sie theseus Produkt entsorgen mochten, und Fragen Sienach einer Entsorgungsmoglichkeit.

MeiBelvorsatz (EY9HX402E) (wird je nach Zielort mitgeliefert)

VORSICH:

• Der Meißervorsatz ist für den Einsatz am Bohrhammer EY7880/EY7881 vorgesehen. Bei einer Verwendung auf einem anderen Gerät kann eine Verletzungsgefahr entstehen.

• Trennen Sie den Akku vom Gerät oder schalten Sie das Gerät in die Verriegelungsstellung, bevor Sie den Meißelvorsatz einsetzen oder entnahmen. Diese Vorsichtsmaßnahmen vermindern das Risiko eines ungewonnen Startens des Geräts.

• Tragen Sie vor der Verwendung des Geräts Schmierfett auf den Schaft des Meißelvorsatzes auf.

• Der Meißelvorsatz erzeugt Wärme. Er kann sehr heißen werden und Hautverbrennungen verursachen. Den Meißelvorsatz nicht länger als 30 Minuten ohne Unterbrechung verwenden.
• Verwenden Sie zur Verringerung des Verletzungsrisikos den Zusammengriff des Bohrhammers.
• Ersetzen Sie den Meßelvorsatz sofort, wenn der Staubschutz-Gummideckel beschädigt ist, um so zu verhindern, dass Staub ins Innere des Vorsatzes gelangen kann.

Verwendung:

• Verwenden Sie einen Meisel mit einem Schäft des Typs SDS-Plus im Bohren+Schlagbohren-Modus für leichte Meiselarbeiten (Entfernen von Flieren, Abschaben von Dichtmaterial usw.)

• So setzen Sie den Meißelvorsatz ein Nehmen Sie den Zusammengriff vom Bohrhammer ab. Befestigen Sie den Meißelvorsatz am Gerät. Stellen Sie sicher, dass zwischen Vorsatz und Gerät kein Spiel besteht. Fixieren Sie den Vorsatz mit der Flügelschraube fest am Gerät.

• Befestigen Sie den Zusammengriff am Meißelvorsatz.
• Einsetzen/Losen des Meiβels Lesen Sie die Bedienungsanleitung für den Bohrhammer.
• So stellen Sie den Blattwinkel des Meißels ein Drehen Sie den Meißelvorsatz zur Anpassung des Meißel-Blattwinkels, um eine bessere Einstellung zu erzieilen.

Staubsmelbehälter (EY9X004E) (Als Sonderzubehör erhältlich)

• Bohrer mit einem Durchmesser von mehr als 20mm können nicht durch die Staub-sammelmanschette eingeführt werden.

• Verwenden Sie den Staubsammelbehälter nicht zum Bearbeiten anderer Materialien als Beton, Mörtel und anderen Keramikmaterial. Wenn der Staubsammelbehälter z.B. bei der Bearbeitung von Metall eingesetzt wird, kann der Behälter durch die bereits Metallspane beschädigt werden.

• Setzen Sie einen Bohrer ein.

• Führn Sie den Bohrer durch das Teil A, und befestigen Sie den Behälter unter Anpassung an die Form des Zusatzgriffs am Teil B. [Fig.11]

Betrieb [Fig.12]

Achten Sie daraufuf, dass der Staubsammelbehälter während des Bohrens eng an die Wand gepreßt wird.

Ausbau [Fig.13]

Halten Sie den Staubsammelbehälter zum Ausbauen an der Basis fest.
Bitte abnehmer, nachdem der Staub in der Staubsammelschale gründlich entfernt worden ist.

Lagerung [Fig.14]

Lagern Sie den Staubsammelbehälter nicht in zusammengedrücktem Zustand. Wird er in zusammengedrücktem Zustand gelagert, kann er womöglich nicht mehr seine ursprüngliche Form annehmen.

V. WARTUNG

• Das Gerät nur mit einem trockenen, weichen Lappen abwischen.
  Verwenden Sie zum Reinigen keine feuchten Lappen oder fluchtige Lösungsmittel wie Farbverdünner oder Benzin.
• Falls Wasser in das Werkzeug oder den Akku eindringt, setzen Sie umgehend das Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder Eisenceilspane, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem Betrieb des Werkzeugs haben, konsultieren Sie die{nachste autorisierte Kundendienstelle.

VI. OPTIONALES ZUBEHÖR

VORSICHT:

Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren angegebenen Zweck.

HINWEIS:

Um Nähres über diese Zubehörteile zu erfahren, wenden Sie sichitte an ihre ortliche Kundendienstelle.

MeiBelvorsatz

• EY9HX402E

Staubsmelbehälter

• EY9X004E

Staubabsauganlage

• EY9X400E

Siehe Bedienungsanleitung „EY9X400".

VII. GEBRAUCHSEMPFehLUNG

1. Wenn der Andruck auf die Maschine unzureichend ist, Funktioniert der Hammer im Schlagbohrmodus eventuell nicht.

Dadurch soll verhindert werden, dass das Werkzeug im Schlagbohrmodus ohne Last lauft.

Erhöhen Sie in diesen Fall den Andruck auf die Maschine.

Üben Sie bei der Arbeit stets ausreichende Andruckkraft aus.

1. Im Winter oder in anderen Situationen, wenn die Temperatur der Einheit niedrig ist ( 5^ oder niedriger), ist die Schlagkraft im Schlagbohrmodus in der Anfangsphase eventuell schwacher als normal.

Dies ist darauf zurückzuführen, dass das Fett bei niedrigen Temperaturen steifer wird, so dass sich die Reibung erhöht.

Sollte dies eintreten, betreiben Sie das Werkzeug etwa 30 Sekunden lang im Schlagbohrmodus ohne Last, und wiederholen Sie diesen Vorgang 3-mal. Dadurch wird die Schlagkraft wiederhergestellt.

VIII. TECHNISCHE DATEN

HINWEIS: Gewichtsanzeige

1 kg oder mehr: angezeigt in 0,05 kg.

Unter 1 kg: angezeigt in 0,01 kg.

HAUPTGERÄT

Maximaler Bohrdurchmesser	Beton	φ28 mm
	Stahl	φ50 mm (Metall-Lochsäge)
	Holz	φ33 mm
Nennspannung 28,8 V Gleichstrom
Leerlaufdrehzahl (U/Min.)	Langsamer Modus	0 - 560 Min:-1 (U/Min.)
	Mittlerer Modus	0 - 680 Min:-1 (U/Min.)
	Schneller Modus	0 - 840 Min:-1 (U/Min.)
Schlagzahl Pro Minute (MM)	Langsamer Modus	0 - 2950 Min:-1 (MM)
	Mittlerer Modus	0 - 3600 Min:-1 (MM)
	Schneller Modus	0 - 4400 Min:-1 (MM)
Gewicht (einschließlich Akkupack: EY9L84)	3,85 kg
Gesamtlänge 368 mm
Geräusche, Vibration Siehe beiliegendes Blatt

AKKU

Model Nr. EY9L82 EY9L84
Akku Li-lon-Akku
Batterie	Spannung 28,8 V Gleichstrom
	Detail Spezifikation	3,6 V × 16 Zellen 3,6 V × 8 Zellen

AKKU-LADEGERAT

Modell Nr. EY0L82
Nennleistung Siehe Leistungsschäd auf der Unterseite des Ladegerätes.
Gewicht 0,93 kg
Ladezeit	EY9L82 EY9L84
	Nutzbar: 60 Min Nutzbar: 60 Min
	Voll: 80 Min Voll: 90 Min

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrwohnge biet nicht angeboten werden.itte nehmen Sie auf den neusten Generalkatalog Bezug.

IX. ANHANG

ZUSATZ ZUR GARANTIE

• Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montagefließband usw.) sind nicht von der Garantie abgedeckt.

VIII. SPECIFICHE TECNICHE

VIII. TECHNISCHE GEGEVENS

NL

VI. VALFRIA TILLBEHÖR

VIKTIGT:

II. LISÄTURVAOHJEITA

VIII. DANE TECHNICZNE
