Tipo di prodotto	Giradischi con radio FM, lettore USB MP3, registrazione
Marca	Soundmaster
Modello	PL550BR
Alimentazione	230 V ~ 50 Hz
Consumo elettrico	20 W
Gamma di frequenze radio	87,5 - 108 MHz
Potenza di uscita	2 × 1,5 W
Velocità di lettura	33 ⅓ e 45 giri al minuto
Formati audio supportati	MP3 (via USB)
Bitrate MP3	32 - 256 kbit/s
Connettività	Ingresso ausiliario 3,5 mm, uscita linea RCA, presa cuffia 3,5 mm, porta USB
Funzioni principali	Lettura vinile, radio FM stereo/mono, registrazione phono/aux su USB, lettura USB, ripetizione/casuale, arresto automatico
Accessori inclusi	Telecomando, adattatore 45 giri
Pile per telecomando	2 pile AAA (non incluse)
Manutenzione e pulizia	Pulire solo con un panno asciutto. Non utilizzare detergenti o panni abrasivi.
Sicurezza	Non aprire l'apparecchio (rischio di scossa elettrica). Utilizzare in un luogo asciutto. Scollegare in caso di temporale.
Riparabilità	Riparazione solo da un centro autorizzato. Non riparare da soli.
Importatore	Worlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Germania

Domande frequenti - PL550BR Soundmaster

Come collegare l'apparecchio e accenderlo?

Collegare il cavo di alimentazione (27) a una presa di corrente. Ruotare la manopola Accensione/Spegnimento (16) in senso orario fino a quando l'indicatore di alimentazione (11) si accende. Il sistema è quindi pronto.

Come ascoltare la radio FM?

Posizionare la manopola funzione (7) sulla posizione Tuner. Ruotare la manopola di sintonia (10) per selezionare una stazione. Utilizzare il selettore modo FM (17) per passare alla modalità FM (mono) o FM-ST (stereo). Regolare il volume con la manopola (16).

Come leggere un disco in vinile?

Selezionare la funzione Phono con la manopola (7). Impostare il selettore di velocità (22) su 33 o 45 giri. Posizionare il disco sul piatto (utilizzare l'adattatore 45 giri se necessario). Sbloccare il braccio di lettura dal supporto, sollevarlo e posizionarlo delicatamente sul disco. La lettura inizia. Alla fine, il braccio torna automaticamente oppure è possibile sollevarlo manualmente.

Cosa fare se l'arresto automatico si ferma prima della fine del disco?

Alcuni dischi hanno una zona di arresto automatico al di fuori dell'impostazione. Posizionare il selettore di arresto automatico (23) sulla posizione Arresto per disattivare la funzione. La lettura proseguirà fino alla fine, ma sarà necessario arrestare il giradischi manualmente riportando il selettore su Acceso o spegnendo l'apparecchio.

Come registrare un disco in vinile su una chiavetta USB?

Inserire una chiavetta USB nella porta USB (8). Selezionare Phono/Aux con la manopola (7). Premere il tasto Rec (5): l'indicatore di registrazione (4) lampeggia. Avviare la lettura del disco. Per fermare la registrazione, premere di nuovo Rec. Il file MP3 viene creato in una cartella AUDIO con un bitrate di 256 kbit/s.

Come ascoltare musica tramite un dispositivo esterno (smartphone, lettore MP3)?

Utilizzare un cavo audio da 3,5 mm per collegare l'uscita del dispositivo alla presa Aux-In (18) del giradischi. Ruotare la manopola funzione (7) su Phono/Aux. Regolare il volume. L'audio verrà riprodotto dagli altoparlanti del giradischi.

Come utilizzare la modalità ripetizione o casuale per i file USB?

In modalità lettura USB, premere il tasto Ripetizione/Casuale (3) per cambiare modalità. L'indicatore (2) mostra la modalità: lampeggio rosso = ripetizione di un brano, lampeggio verde = ripetizione di una cartella, luce rossa = ripetizione di tutti i brani, luce verde = lettura casuale. Premere più volte per scorrere le modalità.

Come collegare le cuffie?

Collegare le cuffie con connettore stereo da 3,5 mm nella presa Cuffie (9) sul retro dell'apparecchio. Gli altoparlanti vengono automaticamente disattivati. Fare attenzione a non ascoltare a volume troppo alto per evitare danni all'udito.

Come pulire e mantenere l'apparecchio?

Utilizzare un panno asciutto per pulire l'apparecchio. Non utilizzare mai detergenti o panni abrasivi. Evitare l'esposizione a umidità, luce solare diretta o fonti di calore. Assicurare una buona ventilazione non coprendo le griglie di aerazione.

Cosa fare se il telecomando non funziona?

Verificare che le pile (2 pile AAA) siano installate correttamente nel vano pile sul retro del telecomando, rispettando le polarità. Sostituire le pile se necessario. Dirigere il telecomando verso il sensore (20) sull'apparecchio.

MANUALE UTENTE PL550BR Soundmaster

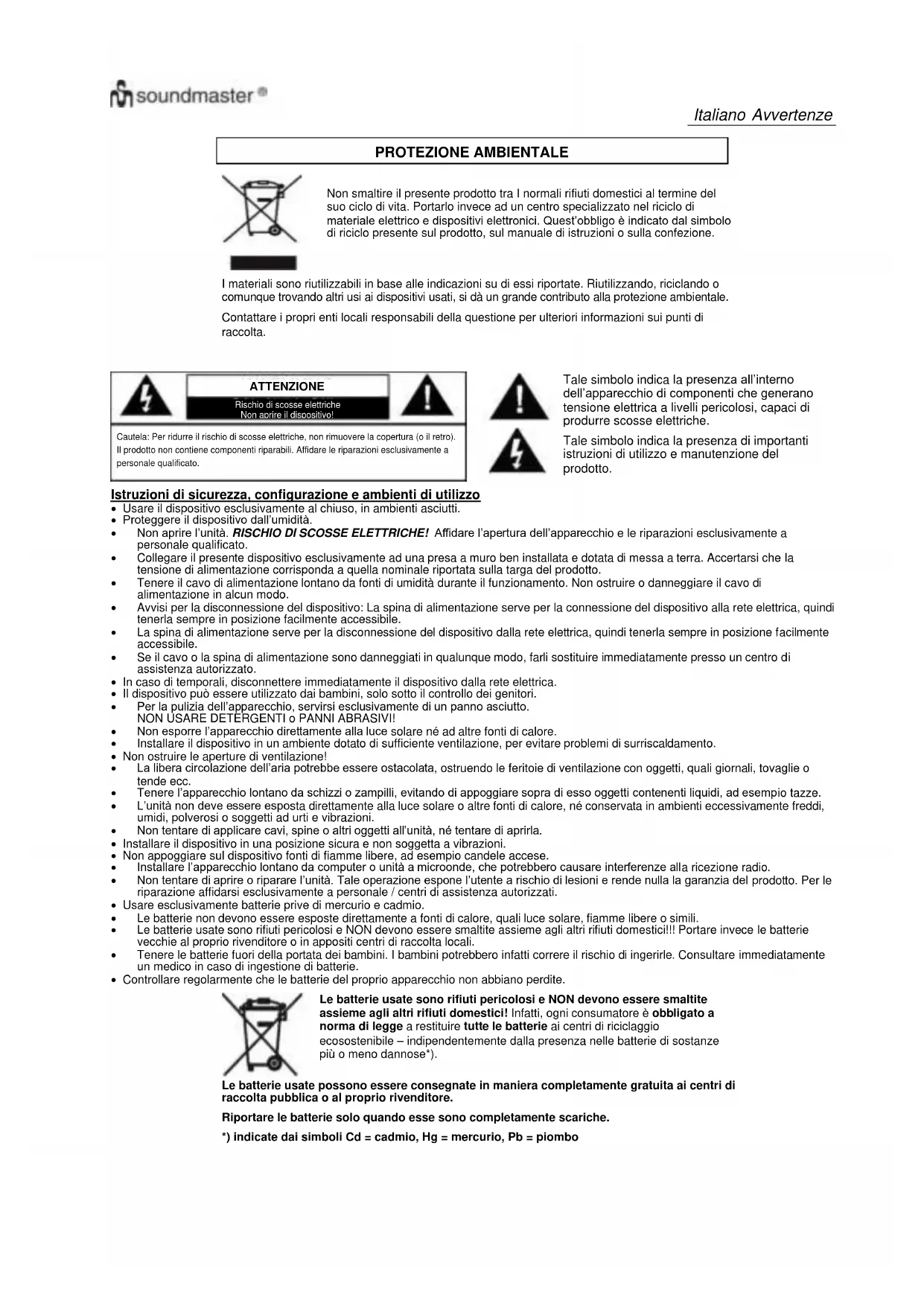

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel ricicchio di materiale elettrico e dispositivi elettronici. Quest'obbligo è indicato dal simbolo di ricicchio presente sul prodotto, sul manuale di istruzioni o sulla confezione.

I materiali sono riutilizzabili in base alle indicazioni su di dati riportate. Riutilizzando, riciclando o migliorque trovando altri usi ai dispositivi usati, si da un grande contributo alla protezione ambientale.

Contattare i proprienti locali responsabili della questione per ulteriori informazioni sui punti di raccolta.

Cautela: Per ridurre il rischio di scosse elettriche, non rimuovero la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni escludvamente a personale qualificato.

Tale simbolo indica la presenza all'interno dell'apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale significato indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Istruzioni di sicurezza, configurazione e ambienti di utilizzo

• Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti.
  Proteggere il dispositivo dall'umidita.
  Non apree l'unita. RISCIO DI SCOSSE ELETTRICHE! Affidare I'apertura dell'apparecchio e le riparazioni esclusamente a personale qualificato.
  Collegare il presente dispositivo esclusamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.
• Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.
• Avvisi per la disconnessione del disposito: La spina di alimentazione serve per la connessione del disposito alla rete elettrica, quando tenerla sempre in posizione facilemente accessibile.
  La spina di alimentazione serve per la disconnessione del dispositivo alla rete elettrica, quando tenerla sempre in posizione facilemente accessible.
  Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, fari sostituire immediatamente presso un centro di assistenza autorizzato.
• In caso di temporali, disconnettere immediamente il dispositorio della rete elettrica.
  Il dispositivo cui essere utilizzato dai bambini, solo quello il controlo dei genitori.
  Per la pulizia dell'apparecchio, serviri secludvamente di un panno asciutto. NON USARE DETERGENTI o PANNI ABRASIVI!
  Non esporre l'apparecchio direttamente alla luce solare né ad altre fonti di calore.
  Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.
  Non ostruire le aperture di ventilazione!
  La libera circolazione dell'aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.
• Tenere l'apparechio lontano da schizzi o zampilli, evitando di appoggiare sopra diesso oggetti contententi liquidi, ad esempio tazze.
  Lunita non devesere espostadirettamente alla luce solare o altre fonti di calore,ne conservata in ambienti eccessivamente freddi, umidi,polverosi o soggetti ad urte vibrazioni.
  Non tentare di applicare cavi, spine o altri oggetti all'unità, né tentare di aprirla.
• Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.
  Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.
  Installare l'apparecchio lontano da computer o unita a microonde, che potrebbero causare interferenze alla ricezione radio.
  Non tentare di aprir e riparare l'unita. Tale operazione espone l'utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.
• Usare esclusivamente batterie prive di mercurio e cadmium.
  Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libero o simili.
  Le batterie usate sono rifiuti pericolosi e NON devono essere smalite assieme agli altri rifiuti domestici!!! Portare"Ince le batterie vecchie al proprio rivenditore o in apposti centri di raccolta locali.
• Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediamente un medico in caso di ingestione di batterie.
• Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assiemeagli otherifiutdomestici!Infatti,ogni consumatore è obbligato a norma di legge a restituite delle batterie ai centri di riciclaggio ecosostenibile - indipendente delle presenza nelle batterie di sostanze più o meno dannose*).

Le batterie usate possono essere consegnate in maniera completamente gratuite ai centri di raccolta pubblica o al proprio rivenditore.

Riportare le batterie solo quando esse sono Completely scariche.

*) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

POSIZIONDEI COMANDI

1) Pulsante Salta avanti Andietro
2) Indicatore LED Ripeti/Casuale
3) Pulsante Ripeti/Casuale
4) Indicatore LED Regina
5) Tasto registrazione
6) Altoparlante
7) Manopola Funzione
8) Presa USB
9) Presa per auricolari
10) Manopola di sintonizzazione
11) LED indicator di alimentazione
12) Coperchio antipolvere
13) Pulsante Play/Pausa/Stop
14) Indicatore LED Play
15) Pulsante Cartella Superiore
16) Manopola Accendi/Spegni-Volume
17) Selettore modalità FM
18) Jack Aux-In da 3,5 mm
19) Indicatore LED FM Stereo
20) Sensore remoto
21) Adattatore mandrino
22) Selettore velocità piatto
23) Attiva/disattiva Stop automatico
24) Sostegno della puntina
25) Presa uscita di linea
26) Filodell'antenna FM
27) Cavo Di Alimentazione Ac

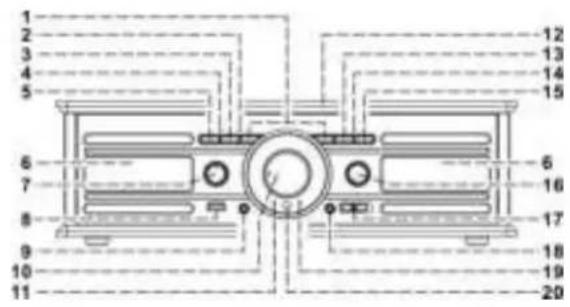

Vista frontale

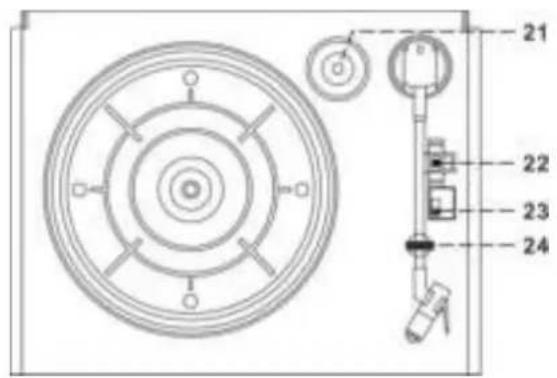

Vista dall'alto

Vista posteriore

Descrizione del telecomando

1) Salta/Ricerca in avanti
2) Salta/Ricerca indietro
3) Riproduzione/Pausa
4) Cartella superiore /iFeriore
5) Stop
6) Rep/Ran (Ripeti/Casuale)
7) TS - Separazione trace
8) Rec
9) Elimina

Premere una volta quello tasto per saltare alla traccia successiva, tenerlo premuto per effettuare una ricerca in avanti

Premere una volta quello tasto per saltare alla traccia precedente, tenerlo premuto per effettuare una ricerca all'indietro

Premere una volta per avviare la riproduzione. Premere di nuovo per entrare in modalità Interruzione

Premere per selezionare la cartella su o giù

Premere per interrompere la riproduzione

Premere per attivare la funzione Ripeti/Casuale

Premere per dividere le traccé durante la registrazione

Premere per attivare la funzione di registrazione

Tenere premuto per eliminare la traccia corrente

INSTALLAZIONE DELLA BATTERIA

1) Il vano batterie si trova sul retro del telecomando.
2) Rimuovere il coperchio del vano porta-batterie e sfilarlo, facendo leva sulla sua linguetta.
3) Inserire due (2) batterie ministilo (non incluse) nell'apposto vano, rispetto leindicazioni relative alla polarità, riportate all'interno del vano stesso.
4) Riposizionare il coperchio del vano batterie.

Cautela:

L'utilizzo di comandi o regolazioni o l'esecuzione di procedure diverse da quale specificate nel presente manuale possono provocare l'esposizione a radiazioni pericolose.
- Questa unità delve essere regolata o riparata solo da personale qualificato.

Installazione:

• Estrarre tutte le parti e rimuovere il materiale protettivo.
  Non collegare l'unità all'alimentazione elettrica, senza aver controllato la tensione di rete e aver effettuato tutti gli altri collegamenti.
  Non copire le prese d'aria e assicurarsi che vi sua uno spazio di alcuni centimetri intorno all'unita per la ventilazione.

COLLEGAMENTO

1. Collegare il cavo di alimentazione (27) alla presa di corrente.
2. Ruotare la manopola Accendi/spegni (16) in senso orario fino ad accendere l'indicatore LED di alimentazione (11). Questo indica che l'unità è alimentata normalmente. Ora il systemà è pronto per la riproduzione di brani musicali.

FUNZIONAMENTO RADIO

Sintonizzazione manuale

1. Accendere l'unità (16) e portare la manopola Function (7) sulla posizione "Tuner".
2. Sintonizzare la stazione desiderata ruotando la manopola Tuning (10).
3. Regolare il Volume con l'apposita manopola (16) per ottenere il livello di volume desiderato.

Ricezione FM e FM stereo

• Portare il selettore della modalità FM (17) sulla posizione "FM" per ricevere i programmi in modalità Mono. Questa opzione è particolaremente utile quando il segnale stereo è debole. In questi casi è preferibile ricevere il programma in Mono.
  Impostare il selettore della modalità FM (17) sulla posizione "FM-ST" per ricevere i programmi stereo. Il led indicatori di ricezione stereo in FM (19), si accende in caso di risenza di programmi FM trasmessi in modalità stereo.

Suggerimenti per una riscezione ottimale:

FM: il ricevitore è dotato di un file di antenna FM (26) incorpore collegato sul retro. Questo filo può essere liberato totalmente ed esteso in modo da ottimizzare la riscione.

Rimuovere il protettore dello stilo.
- Assicurarsi che il braccio acustico sia staccato dal relative fermo di riposo, prima di utilizzato e fissarlo di nuovo dopo l'uso.

1. Selezionare la funzione "Phono" con la manopola Function (7)

2. Posizione are il selettore di velocità (22) sul giusto valore, in base alla sorgente da riproduire.

3. Posizionare il disco sul piatto (usare l'adattatore mandrino (21) se necessario).

4. Sollevare il braccio acustico alla posizione di riposo e spostarlo lentamente in direzione del piatto di riproduzione. Il piatto inizIERa a ruotare.
5. Sistemare il braccio acustico sulla posizione del disco desiderata.
6. Regolare il volume (16) al livello desiderato.
7. Alla fine del disco, il piatto smettera automaticamente di ruotare. Sollevare il braccio dal disco e riportarlo al punto di riposo.
8. Per arrestare manualmente la riproduzione, sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo.

NOTA: Poiché per alcuni tipi di dischi l'area di arresto automatico si trovale di fuori delle impostazioni dell'unità, il disco potrebbe interrompersi prima del termine dell'ultima traccia. In questo caso, portare il selettore di Stop automatico (23) sulla posizione "Off". Con但这a funzione, la riproduzione continuera fino alla fine del disco penza fermarsi automaticamente (spagnere l'unità o riportare il selettore Stop automatico (23) sulla posizione "On" per interrompere la rotazione del piatto). Infine riposizionale è braccio acustico in posizione di riposo.

NOTA: Aux e Phono sono stati collocati nella stessa posizione delsystema. Quando si collega un jack di ingressso Aux (18) di 3,5 mm, il canale passa ad Aux automaticamente e il disco smette di ruotare. Assicurarsi che non vi sia alcuna sorgente audio collegata all'ingresso Aux (18) prima di riproduire un disco in Phono.

FUNZIONAMENTO DELL'INGRESSO AUX

Per riproduire la musica di un dispositivo esterno, come ad esempio unlettore MP3, o per sfruttarne le funzioni di codifica,utilizzare un cavo da 3,5mm (non fornito in dotazione) per collegare il dispositivo all'ingresso Aux (18).

1. Portare la manopola Function (7) nella posizione Phono/Aux.
2. Utilizzare la manopola Accendi/Specni-Volume (16) per regolare il volume al livello desiderato.
3. Iniziare a riproduire il dispositiivo esterno.

Collegamento/rimozione di unità USB

Per collegare o rimuovere un'unità USB, spegnere il sistema o selezionare prima la modalità di funzionamento Phono o Tuner.

Il sistema è in grado di decodificare e riproduire tutti i file MP3 memorizzati nei supporti di memoria collegati tramite porta di connessione USB.

1. Collegare l'unita USB nel verso corretto e assicurarsi che entri completeness.
2. Ilsystema audio potrebbe danneggiarsi in caso di erroneo collegamento dell'USB. Controllare la correttezza della direzione di inserimento prima del collegamento.
3. Accendere il sistema e portare la manopola Function (7) nella modalità USB.
4. Ilsystema inizia automaticamente lalettura e la riproduzione del file presente sull'unità subito after o collegamento e il LED Play (14) si accende.

Note: La porta USB non supporta il collegamento con cavi di estensione USB e non è progettata per la communicatesione diretta con il computer.

Modalità Play/Pausa/Stop

1. Per interrompere la riproduzione, premere una volta il pulsante "Play/Pausa/Stop" (13), l'indicatore LED Play (14) lampeggia. Premere di nuovo per riprendere la normale riproduzione.
2. Tenendo premuto il pulsante "Play/Pausa/Stop" (13) per due secondi durante la riproduzione, il systema passa alla modalità Stop.
3. Per riavviare la riproduzione, premere il pulsante "Play/Pausa/Stop" (13), ha inizio la riproduzione della prima traccia e l'indicatore LED Play (14) si accende.

Modalità Salta/Cerca (salta/cerca avanti /salta/cerca indietro )

1. In modalità riproduzione/interruzione, premere il tasto "salta avanti" (1). Ilsystema passa alla traccia successiva e resta in play o in pausa.

2. In modalità riproduzione/interruzione, premere il tasto "Salta indietro" (1). Ilsystema torna indietro all'inizio della traccia e resta in play o in pausa.

3. Dopo il passaggio 2, premere di nuovo "Salta indietro" (1) per tornare alla traccia precedente e restare in play o pausa.
4. Tenendo premuto "Salta avanti/dietro" (1) durante la riproduzione è possibile far andare avanti o indietro velocce il brano ascoltato, finché non si lascia il pulsante.

Controllo Cartella su

1. Premere il pulsante "Cartella su" (15) per passare a riproduire la cartella successiva.

Nota:

• Ilsysteme e in grado di individuare e leggere file in formato MP3 solo tramite porta USB.
• Se si collega ilsystema a unlettore MP3tramite la presa USB, acause di variazioni nel formato di codifica MP3, alcuni lettori MP3 potrebbero non essere in grado di riproduire musica tramite la presa USB. Questo non costituisce un malfunzionamento del systema!

Requisiti sul formato delle tracce MP3:

• Bit rate Mp3: 32 KBPS~256 KBPS.

Modalità Ripetizione/Random

Premere il pulsante Ripeti/Casuale (3) prima o durante la riproduzione, verrà riprodotta una singola traccia, una singola cartella o tutte le tracce, in diverse modalità, secondo lo schema seguente:

MODALITA DI RIPRODUZIONE	STATO INDICATORE LED Rep/Ran (Ripeti/Casuale)
RIPETI TRACCIA SINGOLA	LAMPEGGIA DI COLORE ROSSO
RIPETI CARTELLA SINGOLA	LAMPEGGIA DI COLORE VERDE
RIPETI TUTTE LE TRACCE	ACCESA DI COLORE ROSSO
MODALITA CASUALE	ACCESA DI COLORE VERDE
DISATTIVATA	--------

Riproduzione ripetuta

Con esta funzione è possible ascoltare ripetutamente la traccia o la cartella desiderata oppure tutte le tracce.

Riproduzione casuale

Questa funzione consente di ascoltare tutte le trace selezionandole in modo casuale.

CODIFICA DI PHONO/AUX IN FILE MP3

Ilsystema pucodcodificare l'audio proveniente dal giradischi (modalita Phono) in formato MP3 e registrarile file risultante su un supporto di memoria collegato alla porta USB. (supportodimensione di memoria massima di 2GB).

A) Codifica Phono

1. Portare la manopola Function (7) sulla posizione "Phono/Aux" e premere il pulsante "● Rec" (5).
2. L'indicatore LED di registrazione (4) si accende per quale seconde e poi inizia a lampeggiare. Il sistema è primo per iniziare la codifica.
3. Avviare la riproduzione in modalità Phono della traccia da registrar su USB.
4. Terminata la registrazione, premere di nuovo il pulsante "Rec" (5) durante la modalità di registrazione.

NOTA:

• La velocità di registrazione è 1:1 e la durata dell'operazione è pari a quella della traccia riprodotta.
• Ilsystema create una cartella "AUDIO" e inserisce la traccia codificata al suo interno.
• Il formato di registrazione è preimpostato al bitrate dell'mp3: 256 Kbps.
• Per interrompere la registrazione, premere di nuovo il pulsante "Roc" (5) durante la modalità di registrazione.

B) Codifica Aux

1. Collegare l'unità all'altro dispositiivoutilizzando l'ingresso Aux (18).
2. Portare la manopola Function (7) sulla posizione "Phono/Aux" e premere il pulsante "● Rec" (5).
3. L'indicatore LED di registrazione (4) si accende per quale seconde e poi inizia a lampeggiare. Il sistema è primo per iniziare la codifica.

4. Avviare sul dispositorio esterno la riproduzione del brano da registrar su USB.

5. Terminata la registrazione, premere di nuovo il pulsante "Rec" (5) durante la modalità di registrazione.

C) Separazione dei brani (da telecomando)

É possible dividere la musica registrata da Phono/Aux a USB traccia per traccia durante la registrazione. Ogni volta che si preme una volta il pulsante " (separazione traccce) sul telecomando durante la registrazione da Phono/Aux a USB, ilsystema crea una nuova traccia e continua a registrar, segnalando l'operazione con l'indicatore LED di registrazione (12) che smette di lampeggiare per quale istante. L'unità ha creato una nuova traccia.

D) Eliminazione del file (solo sul telecomando)

Questa funzione consente di eliminare il file MP3 corrente durante la riproduzione da USB. Tenere premuto il pulsante Delete per quale istante in modalità riproduzione USB, la traccia corrente viene eliminata e il systema continua la riproduzione alla traccia successiva.

FUNZIONI AGGIUNTIVE

Cuffie:

Per ascoltare musica in privato, utilizzare cuffie dotate di un connettore da 3,5 stereo e collegare quest'ultimo alla presa per le cuffie situata sul retro delsystema. Gli altoparlanti verranno disattivati.

Attenzione: Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolongato.

Connessione uscita di linea

E possible collegare ilsystema al proprio impianto hi-fi, connettendo la presa dell'uscita di linea (25) alla porta di ingresso ausiliaria del proprio impianto, tramite un cavo RCA (non in dotazione).

Nota:

In rispetto ai requisiti di risparmio energetico (ErP fase due) e per proteggere l'ambiente, l'unità passa automaticamente in modalità di stand-by, in caso di mancata riproduzione di brani per 15 minuti.

CARATTERISTICHE TECNICHE

GAMMA DIFREQUENZE: 87,5-108 MHz

POTENZA DI USCITA: 2 × 1,5 W

ALIMENTAZIONE: CA 230V 50Hz

CONSUMO ENERGETICO: 20 W

IMPORTATORE

Worlein GmbH

Gewerbestasse 12

D 90556 Cadolzburg

Germania

Tel.: [phone]

Fax.: [phone]

Email: [e-mail]

Knappen Folder up (Mappe op)
