PL790 - Giradischi Soundmaster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi a trazione a cinghia
Marca	Soundmaster
Modello	PL790
Velocità di lettura	33 1/3 e 45 giri/min
Braccio di lettura	Braccio bilanciato con contrappeso regolabile e antiskating
Testina	Testina preinstallata (tipo non specificato)
Uscite audio	Uscite RCA (L/R) con selettore LINE/PHONO
Bluetooth	Trasmettitore Bluetooth integrato (portata standard)
Piatto	Piatto in metallo pesante
Alimentazione	Alimentatore esterno (CC, incluso)
Accessori inclusi	Adattatore 45 giri, tappetino in gomma, contrappeso, coperchio di protezione, cavo di alimentazione
Manutenzione	Pulizia con un panno asciutto; non usare detergenti o prodotti abrasivi
Sicurezza	Non aprire l'apparecchio (rischio di folgorazione); utilizzare solo in ambienti interni asciutti
Riparabilità	Nessuna parte riparabile dall'utente; affidare la manutenzione a personale qualificato
Conformità	Direttiva 2014/53/UE (certificato CE)

Domande frequenti - PL790 Soundmaster

Come installare il piatto del giradischi?

Posizionare il piatto metallico sull'asse centrale allineando il taglio sul rullo di trascinamento. Tirare la cinghia sulla puleggia di trascinamento. Successivamente, inserire le cerniere del coperchio nei supporti sul retro dell'apparecchio.

Come regolare il contrappeso del braccio di lettura?

Impostare l'antiskating su 0. Rilasciare il braccio e posizionarlo sopra il piatto. Ruotare il contrappeso fino a quando il braccio è parallelo al disco (equilibrio). Successivamente, ruotare l'anello graduato per allineare lo 0 con l'indice, quindi ruotare il contrappeso per ottenere la forza di appoggio desiderata (generalmente 3g).

Come collegare il giradischi a un amplificatore?

Utilizzare i cavi RCA (rosso/bianco) forniti. Collegarli alle prese LINE/PHONO sul retro. Impostare il selettore LINE/PHONO su LINE se l'amplificatore non ha un ingresso phono, altrimenti su PHONO. Assicurarsi di collegare il filo di terra (nero) al terminale di massa dell'amplificatore.

Come utilizzare la funzione Bluetooth?

Portare l'interruttore Bluetooth su ON. Attivare la modalità di abbinamento sul proprio altoparlante Bluetooth. Il LED blu lampeggia durante la ricerca e diventa fisso una volta connesso. Se nessun dispositivo viene trovato dopo 3 minuti, il LED diventa rosso; spegnere e riaccendere il Bluetooth.

Come pulire la puntina di lettura (stilo)?

Utilizzare un dispositivo di pulizia dedicato o una spazzola morbida. Non strofinare vigorosamente e non usare mai solventi o prodotti chimici. Lo stilo è molto fragile; una pulizia errata può danneggiarlo.

Cosa fare se non esce alcun suono dagli altoparlanti?

Verificare che l'apparecchio sia acceso (interruttore ON/OFF sul retro). Assicurarsi che i cavi RCA siano collegati correttamente e che il selettore LINE/PHONO sia nella posizione corretta. Controllare il volume dell'amplificatore. Se si utilizza il Bluetooth, verificare l'abbinamento.

Come cambiare la velocità di lettura (33/45 giri)?

Utilizzare l'interruttore 33/45 giri situato vicino al braccio di lettura. Per i dischi 45 giri con un grande foro centrale, utilizzare l'adattatore incluso.

Posso sostituire la testina da solo?

Il manuale non fornisce dettagli per la sostituzione della testina. Si consiglia di affidare questa operazione a un professionista qualificato per evitare di danneggiare il braccio o la testina.

Come manutenere il giradischi?

Pulire il corpo e il coperchio con un panno asciutto e morbido. Non usare mai detergenti o prodotti abrasivi. Evitare l'esposizione diretta al sole o a fonti di calore. Tenere l'apparecchio in un luogo asciutto e ben ventilato.

Il giradischi smette di girare durante la riproduzione, cosa fare?

Verificare che la cinghia di trascinamento sia posizionata correttamente sul piatto e sulla puleggia. Se la cinghia è allentata o rotta, deve essere sostituita da un professionista. Assicurarsi inoltre che l'interruttore START/STOP sia in posizione START.

MANUALE UTENTE PL790 Soundmaster

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest'obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione.

I materiali sono riciclabili secondo la loro etichettatura.

Riutilizzando materiali o altre forme di riciclaggio di vecchi dispositivi e imballaggi, dai un contributo importante alla protezione del nostro ambiente. Se necessario, rimuovere gratuitamente le batterie e i dati personali prima dello smaltimento e chiedere all'autorità locale informazioni sul punto di smaltimento responsabile.

ATTENZIONE

Rischio di scosse elettriche Non aprire il dispositivo!

Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.

Tale simbolo indica la presenza all'interno dell'apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente

dalla presenza nelle batterie di sostanze più o meno dannose*). Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore.

Riportare le batterie solo quando esse sono completamente scariche.

*) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

• Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall'umidità.
• Non aprire l'unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l'apertura dell'apparecchio e le riparazioni esclusivamente a personale qualificato.
• Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.
• Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.

• Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile.

• Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato.

• In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica.
• Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori.
• Per la pulizia dell'apparecchio, servirsi esclusivamente di un panno asciutto.
  • NON USARE DETERGENTI o PANNI ABRASIVI!
• Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.
  • Non ostruire le aperture di ventilazione!
• La libera circolazione dell'aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.
• Tenere l'apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze.
• L'unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni.
• Non tentare di applicare cavi, spine o altri oggetti all'unità, né tentare di aprirla.
• Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.
• Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.
• Installare l'apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio.
• Non tentare di aprire o riparare l'unità. Tale operazione espone l'utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.
• Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili.
• Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali.
• Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie.
• Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.
• L'apparato è concepito per l'uso in zone con climi temperati; non è adatto all'uso in paesi con climi tropicali.

POSIZIONE DEI CONTROLLI

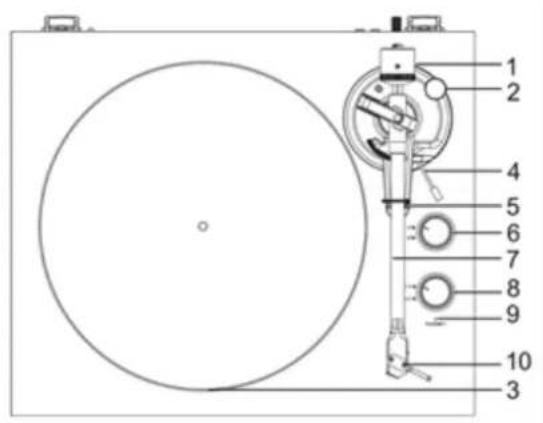

VISTA FRONTALE

1 Contrappeso
2 Anti-Skating
3 Piatto in metallo pesante
4 Sollevamento del braccio
5 Staffa del braccio del tono

6 33 / 45 RMP interruttore
7 Braccio di tono
8 START / STOP interruttore
9 LED di stato Bluetooth
10 Cartuccia

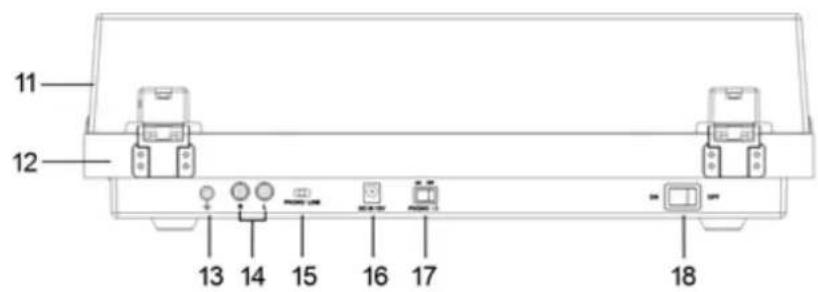

VISTA POSTERIORE

11 12 13 14 15 16 17 18

11 Copertura antipolvere
12 Hinch
13 GRND vite
14 LINE / PHONO OUT (L + R)

15 LINE / PHONO Interruttore
16 Connettore di ingresso CC
17 Interruttore di accensione/spegnimento Bluetooth
18 ON/OFF Interruttore

INSTALLAZIONE

CONTENUTO DELLA CONFEZIONE

Unità principale

Un adattatore CA

Manuale di istruzioni

▶ Coperchio antipolvere

Tappetino di gomma

Piatto di metallo

Adattatore 45 giri

Contrappeso

Foglio di garanzia

Informazioni sulla puntina dei dischi

Le puntine dei dischi sono componenti di precisione, per cui vanno maneggiati con cura evitando di piegarli e danneggiarli. Le puntine piegate o danneggiate non sono in grado di seguire correttamente i solchi audio e potrebbero danneggiare i dischi o causare altri malfunzionamenti.
Se una puntina si sporca, è possibile pulirla usando degli appositi strumenti di pulizia disponibili in commercio.
Non urtare con forza l'estremità della puntina con oggetti duri. Non pulire la puntina con solventi o altre sostanze chimiche. In caso contrario si corre il rischio di danneggiarla.

SOSTITUZIONE CARTUCCIA

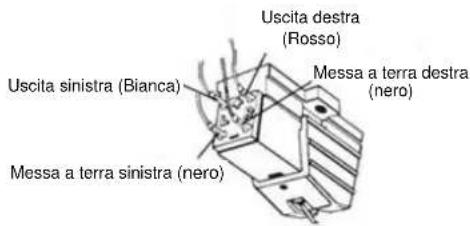

- Collegare i cavi ai nuovi terminali della cartuccia.

I codici colore dei cavi sono i seguenti:

Bianco Positivo canale sinistro (L+)

Nero canale sinistro negativo (L-)

Rosso Positivo canale destro (R+)

Negativo canale destro nero (R-)

Uscita destra (Rosso) Uscita sinistra (Bianca) Messa a terra destra (nero) Messa a terra sinistra (nero)

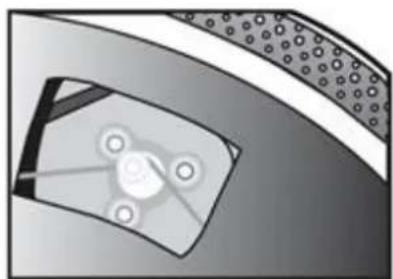

INSTALLAZIONE DEL PIATTO DEL GIRADISCHI

1. Cinghia e nastro del giradischi (preinstallati sul piatto di metallo e sulla cinghia del giradischi)
2. Per installare il piatto sull'unità e la cinghia sulla puleggia, eseguire le seguenti operazioni:
3. un. Posizionare il piatto con l'intaglio sopra il rullo di trascinamento.
4. b. Tirare la cinghia sopra la puleggia motrice.

1. Inserire completamente le cerniere nei portacerniere sul lato destro e sinistro del retro dell'unità principale.
2. Allineare la parte superiore delle cerniere ai portacerniere del coperchio del giradischi e inserirle.

RIMOZIONE DEL COPERCHIO DEL GIRADISCHI

Tenendo entrambe le estremità del coperchio del giradischi, sollevarlo lentamente assieme alle cerniere per estrarlo dall'unità. Quindi rimuovere la cerniere dal coperchio del giradischi.

REGOLAZIONE DEL BRACCIO ACUSTICO

Regolazione del bilanciamento di livello

1. Regolare la manopola "ANTI-SKATING" in posizione "0".

2. Rilasciare la morsa e muovere il braccio acustico nello spazio tra la posizione di riposo e il piatto, facendo attenzione a non danneggiare la puntina.

3. Regolare la "STAFFA DEL BRACCIO DEL TONO" nella posizione in basso.

4. Sostenendo la linguetta di sollevamento del portatestina con una mano, regolare il bilanciamento di livello ruotando il contrappeso in senso orario o antiorario. Il "bilanciamento di livello" consente di sistemare il braccio acustico parallelamente al disco sul piatto e di attivare il braccio. Dopo il bilanciamento, il braccio non dovrebbe essere inclinato né dalla parte del contrappeso né da quella della testina.

5. Riportare il braccio acustico in posizione di riposo e fissare di nuovo il fermaglio di blocco del braccio. Poiché il peso della puntina è nullo quando il livello del braccio acustico è bilanciato, ruotare l'anello della scala indicante il peso della puntina di fronte al contrappeso in modo che lo "0" sulla scala corrisponda alla linea dell'indice sul braccio. Fare attenzione a non girare il contrappeso e il braccio si sbilancia

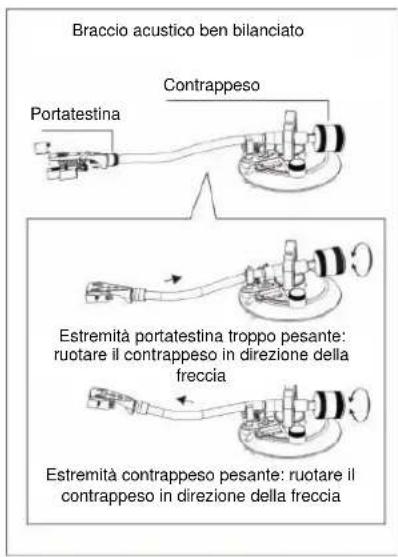

Braccio acustico ben bilanciato Portatestina Contrappeso Estremità portatestina troppo pesante: ruotare il contrappeso in direzione della freccia Estremità contrappeso pesante: ruotare il contrappeso in direzione della freccia

Regolazione del peso della puntina

Ruotando il contrappeso, impostare la corretta forza di inseguimento di fronte alla linea di indice sull'albero del contrappeso. L'anello della scala della forza di tracciamento ha incrementi di 0,5 g e un giro completo del contrappeso produrrà una forza di tracciamento di 2,0 g. Avrai bisogno di almeno 3 g. Quindi ruotare il contrappeso 1,5 volte e fermarsi alla posizione 1

Anello scala

Regolazione anti-slittamento

Per regolare il meccanismo anti-slittamento, ruotare la manopola "ANTI-SKATING" in modo che il valore corrispondente al peso della puntina richiesta sia in posizione opposta alla linea dell'indice. I numeri della manopola Anti-slittamento corrispondono a 1 gr di peso della puntina. Di norma, l'impostazione della funzione anti-pattinaggio dovrebbe corrispondere a quella del peso portante dell'ago (3,0 grammi)

Linea indice Manopola anti- slittamento

COLLEGAMENTI

Jack di uscite audio analogiche (S + D)

Queste uscite sono per i segnali audio analogici.

Le impostazioni del commutatore "PHONO / LINE" modificano il tipo del segnale di uscita.

Selettore PHONO/LINE

LINE: I segnali amplificati dall'equalizzatore integrato sono prodotti dai jack di uscita per l'audio analogico.
➢ PHONO: Usare questa porta per collegare dispositivi dotati di ingressi PHONO.

Connettore di ingresso CC

Non usare alimentatori CA diversi da quello in dotazione.

Assicurarsi che la tensione elettrica corrisponda a quella indicata sulla targhetta identificativa dell'adattatore CA.
Collegare l'adattatore CA fornito in dotazione a una presa installata adeguatamente secondo la vigente normativa in materia di sicurezza. Inserire la spina del cavo nel jack di ingresso CC posizionato sul retro dell'unità.
Estrarre il cavo di alimentazione dalla presa se l'unità resta inutilizzata per periodi prolungati.

FUNZIONAMENTO DI BASE

Riproduzione dei dischi

1. Premere il pulsante "ON/OFF" sul retro dell'unità per accenderla.
2. Aprire lentamente il coperchio del giradischi.
3. Sistemare un disco sul piatto del giradischi. Per ascoltare dischi a 45 giri con il foro grande per singoli, usare l'adattatore in dotazione.
4. Ruotare l'interruttore "33 / 45 RPM" in posizione 33 o 45 e l'interruttore "START/STOP" in posizione "START".
5. Spostare il fermaglio del braccio acustico per liberarlo.
6. Sollevare la "STAFFA DEL BRACCIO DEL TONO".
7. Lasciando abbassata la leva di contatto, è anche possibile sollevare il braccio acustico e posizionarlo sul disco, quindi abbassarlo lentamente per avviare la riproduzione.
8. Spostare il braccio acustico all'inizio del disco o del brano da cui si intende iniziare la riproduzione.
9. Abbassando lentamente il braccio acustico finché la puntina non tocca il disco, la riproduzione si avvia.

Al termine della riproduzione

1. Sollevare leggermente la leva di contatto o il gancio del portatestina per riportare il braccio acustico in posizione di riposo.
2. Ruotare il selettore "START/STOP" in posizione "STOP" per fermare il giradischi. Quando il giradischi è fermo anche il LED blu si spegne.

TRASMETTITORE BLUETOOTH®

Abbinamento BLUETOOTH® a sistemi stereo

1. Impostare il dispositivo ricevitore BLUETOOTH® in modalità di associazione;
2. Accendere l'unità. Il giradischi è pronto per il collegamento e la spia LED BLUETOOTH® lampeggia.
3. Attiva l'interruttore BLUETOOTH®
4. Quando l'associazione viene eseguita correttamente, la spia LED BLUETOOTH® del giradischi è fissa.

Nota: Questa unità si collegherà all'altoparlante BLUETOOTH® più vicino che si trova nelle vicinanze. Se dopo 3 minuti non viene trovato nessun altoparlante BLUETOOTH® con cui accoppiarsi, il trasmettitore BLUETOOTH® si disattiva e il LED diventa rosso. Per attivare la funzione BLUETOOTH®, spegnere il pulsante "Bluetooth" e riaccenderlo.

La versione attuale del manuale può essere scaricata da www.soundmaster.de

Ci riserviamo eventuali errori di stampa e modifiche tecniche.

Copyright di Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Riproduzione possibile solo con il permesso di Woerlein GmbH

CE

MILJÖSKYDD

Con la presente, Wörlein GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e altre disposizioni contenute nella Direttiva 2014/53/EU.

Una copia della dichiarazione di conformità può essere richiesta all'indirizzo sopra indicato.
