Produkttyp	Riemengetriebener Plattenspieler
Marke	Soundmaster
Modell	PL790
Abspielgeschwindigkeiten	33 1/3 und 45 U/min
Tonarm	Ausbalancierter Tonarm mit einstellbarem Gegengewicht und Anti-Skating
Tonabnehmer	Vormontierter Tonabnehmer (Typ nicht spezifiziert)
Audioausgänge	RCA-Ausgänge (L/R) mit LINE/PHONO-Schalter
Bluetooth	Integrierter Bluetooth-Sender (Standardreichweite)
Plattenteller	Schwerer Metallteller
Stromversorgung	Externes Netzteil (DC, inklusive)
Mitgeliefertes Zubehör	45-U/min-Adapter, Gummimatte, Gegengewicht, Staubschutzhaube, Netzkabel
Pflege	Reinigung mit einem trockenen Tuch; keine Reinigungsmittel oder Scheuermittel verwenden
Sicherheit	Gerät nicht öffnen (Stromschlaggefahr); nur in trockenen Innenräumen verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Wartung qualifiziertem Personal überlassen
Konformität	Richtlinie 2014/53/EU (CE-zertifiziert)

Häufig gestellte Fragen - PL790 Soundmaster

Wie installiere ich den Plattenteller?

Legen Sie den Metallteller auf die Mittelachse und richten Sie die Aussparung auf die Antriebsrolle aus. Ziehen Sie den Riemen über die Antriebsscheibe. Setzen Sie dann die Deckelscharniere in die Halterungen an der Rückseite des Geräts ein.

Wie stelle ich das Gegengewicht des Tonarms ein?

Stellen Sie das Anti-Skating auf 0. Lösen Sie den Arm und platzieren Sie ihn über dem Plattenteller. Drehen Sie das Gegengewicht, bis der Arm parallel zur Platte ist (Balance). Drehen Sie dann den Einstellring, um die 0 auf den Index auszurichten, und drehen Sie dann das Gegengewicht, um die gewünschte Auflagekraft (normalerweise 3 g) zu erhalten.

Wie schließe ich den Plattenspieler an einen Verstärker an?

Verwenden Sie die mitgelieferten RCA-Kabel (rot/weiß). Schließen Sie sie an die LINE/PHONO-Buchsen auf der Rückseite an. Stellen Sie den LINE/PHONO-Schalter auf LINE, wenn Ihr Verstärker keinen Phono-Eingang hat, andernfalls auf PHONO. Achten Sie darauf, das Erdungskabel (schwarz) an die Masseklemme des Verstärkers anzuschließen.

Wie verwende ich die Bluetooth-Funktion?

Schalten Sie den Bluetooth-Schalter auf ON. Aktivieren Sie den Kopplungsmodus an Ihrem Bluetooth-Lautsprecher. Die blaue LED blinkt während der Suche und leuchtet dauerhaft, sobald eine Verbindung hergestellt ist. Wenn nach 3 Minuten kein Gerät gefunden wird, wird die LED rot; schalten Sie Bluetooth aus und wieder ein.

Wie reinige ich die Abtastnadel (Stylus)?

Verwenden Sie ein spezielles Reinigungsgerät oder eine weiche Bürste. Reiben Sie nicht kräftig und verwenden Sie niemals Lösungsmittel oder Chemikalien. Die Nadel ist sehr empfindlich; unsachgemäße Reinigung kann sie beschädigen.

Was tun, wenn kein Ton aus den Lautsprechern kommt?

Überprüfen Sie, ob das Gerät eingeschaltet ist (ON/OFF-Schalter auf der Rückseite). Stellen Sie sicher, dass die RCA-Kabel richtig angeschlossen sind und der LINE/PHONO-Schalter in der richtigen Position ist. Überprüfen Sie die Lautstärke Ihres Verstärkers. Wenn Sie Bluetooth verwenden, überprüfen Sie die Kopplung.

Wie ändere ich die Abspielgeschwindigkeit (33/45 U/min)?

Verwenden Sie den 33/45-U/min-Schalter in der Nähe des Tonarms. Für 45-U/min-Schallplatten mit großem Mittelloch verwenden Sie den mitgelieferten Adapter.

Kann ich den Tonabnehmer selbst austauschen?

Die Anleitung enthält keine Details zum Austausch des Tonabnehmers. Es wird empfohlen, diesen Vorgang einem qualifizierten Fachmann zu überlassen, um Schäden am Arm oder Tonabnehmer zu vermeiden.

Wie pflege ich den Plattenspieler?

Reinigen Sie Gehäuse und Deckel mit einem trockenen, weichen Tuch. Verwenden Sie niemals Reinigungsmittel oder Scheuermittel. Vermeiden Sie direkte Sonneneinstrahlung oder Wärmequellen. Bewahren Sie das Gerät an einem trockenen, gut belüfteten Ort auf.

Der Plattenspieler stoppt während der Wiedergabe, was tun?

Überprüfen Sie, ob der Antriebsriemen korrekt auf dem Plattenteller und der Riemenscheibe sitzt. Wenn der Riemen locker oder gerissen ist, muss er von einem Fachmann ersetzt werden. Stellen Sie außerdem sicher, dass der START/STOP-Schalter auf START steht.

BEDIENUNGSANLEITUNG PL790 Soundmaster

HINWEIS ZUM UMWELTSCHUTZ

Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin, dass es am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden darf. Es muss an einem Recycling Sammelpunkt von elektrischen und elektronischen Geräten abgegeben werden.

Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten und Verpackungen, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Entfernen Sie dazu, wenn möglich, Batterien und personenbezogene Daten vor der für Sie kostenlosen Entsorgung.

Fragen Sie Ihren Händler oder die Gemeindeverwaltung nach der, von uns Systemmäßig mitunterstützten, zuständigen Entsorgungsstelle.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung und zur Wiedergewinnung von Rohstoffen zurückzugeben.

*) gekennzeichnet mit Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Sie können alle Batterien oder Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben wo Batterien und Akkus der betreffenden Art verkauf werden. Um die Umwelt zu schonen

Verwenden Sie, wenn möglich Akkus anstelle von Einwegbatterien. Unsachgemäße Entsorgung von Batterien/Akkus belastet die Umwelt und setzt für Menschen, Tiere, und Pflanzen schädigende Stoffe frei. Batterien und Akkus bitte nur in entladenem Zustand abgeben. Kleben Sie bei lithiumhaltigen Batterien und Akkus die Kontakte ab, um Kurzschlüsse und deren mögl. Folgen (Feuer/Explosion) zu vermeiden.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.
• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

WARNUNG

Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben und niemals mit Feuchtigkeit in Verbindung bringen.
• Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.
• Betreiben Sie das Gerät nur in einem gemäßigten Klima.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.
• Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen bzw. wechseln der fest eingebauten Akkus sind ausschließlich durch einen Service-/Kundencenter oder Fachbetrieb auszuführen.
• Ziehen Sie bei Gewitter oder einer längeren Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien.
• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen.
• KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!
• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.
• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.
• Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten.
• Decken Sie niemals die Belüftungsöffnungen zu!!!
• Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden.
• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.
• Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert.
• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.
• Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.
• Das Gerät verfügt über einen „Klasse 1 Laser“. Setzen Sie sich nicht dem Laserstrahl aus, dies kann zu Augenverletzungen führen.

BEDIENELEMENTE

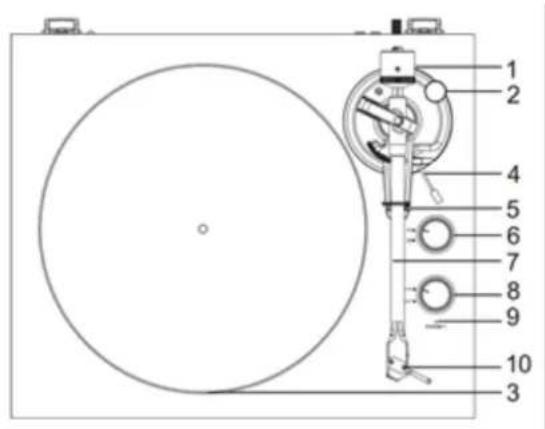

FRONTANSICHT

6 33 / 45 RMP Schalter
7 Tonarm
8 START / STOP Schalter
9 Bluetooth Status LED
10 Tonabnehmer (System)

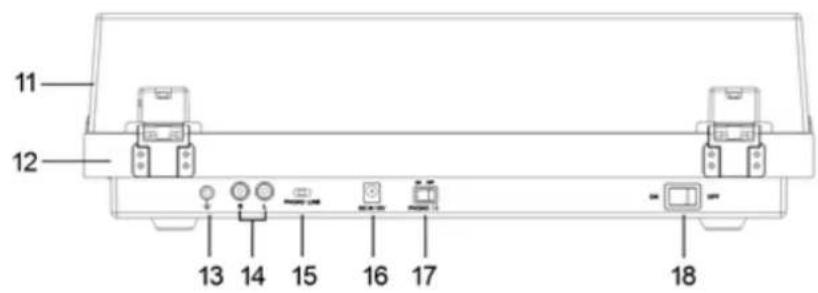

RÜCKANSICHT

11 12 13 14 15 16 17 18

11 Plattenspielerabdeckung
12 Scharnier
13 Erdungsschraube
14 LINE / PHONO OUT (L + R)

15 LINE / PHONO Schalter
16 DC Buchse
17 Bluetooth EIN-/AUS-Schalter
18 EIN-/AUS-Schalter

INSTALLATION

LIEFERUMFANG

Hauptgerät
▶ Bedienungsanleitung
▶ Matte f. Plattenteller
45 RPM Adapter

Garantiekarte

AC-DC Adapter
Plattenspielerabdeckung
➢ Metallplattenteller mit Riemen
Gegengewicht

Hinweise zum Tonabnehmer

Tonabnehmer sind Präzisionsteile. Gehen Sie vorsichtig mit ihnen um. Vermeiden Sie ein Verbiegen oder Beschädigungen. Ist die Nadel verbogen kann dies zu Wiedergabe-problemen führen oder andere Fehlfunktionen verursachen.
Bei Verschmutzung der Nadel verwenden Sie einen handelsüblichen Reiniger für Schallplattennadeln oder ähnliche Produkte.
Reiben Sie die Nadel nicht mit etwas Hartem ab. Reinigen Sie nicht die Nadel mit Verdünner oder ähnlichen Chemikalien. Diese können zu Schäden führen.

TONABNEHMERSYSTEM WECHSELN

- Verbinden Sie die Kabel mit dem neuen

Tonabnehmersystem wie in nebenstehendem Bild Gezeigt.

Weiß, Linker Kanal plus (L+)

Schwarz Linker Kanal minus (L-)

Rot Rechter Kanal plus (R+)

Schwarz Rechter Kanal minus (R-)

Rechter Ausgang rot Linker Ausgang weiß Rechts Masse schwarz Links Masse schwarz

INSTALLATION DES PLATTENTELLERS

1. Antriebsriemen und Montagehilfe (vorinstalliert auf dem Plattenteller).
2. Installieren des Plattentellers und Riemens:

a. Positionieren Sie die Platte mit dem Ausschnitt über dem Antriebsmotor.

b. Ziehen Sie den Riemen mit Hilfe des Montagebandes über die Motorwelle, lösen Sie ein Ende des Montagebandes und entfernen Sie es. Bewahren Sie das Montageband zusammen mit den Anweisungen für die spätere Verwendung auf.

MONTIEREN DER PLATTENSPIELERABDECKUNG

1. Setzen Sie die Scharniere in die entsprechende Halterung links und rechts auf der Rückseite des Gerätes.
2. Setzen Sie die Halterungen der Abdeckung auf die Scharniere und drücken Sie diese vorsichtig nach unten.

ENTFERNEN DER PLATTENSPIELERABDECKUNG

Halten Sie beide Seiten der Plattenspielerabdeckung fest und heben Sie sie langsam an, um diese zusammen mit den Scharnieren vom Gerät zu entfernen. Entfernen Sie dann die Scharniere von der Abdeckung.

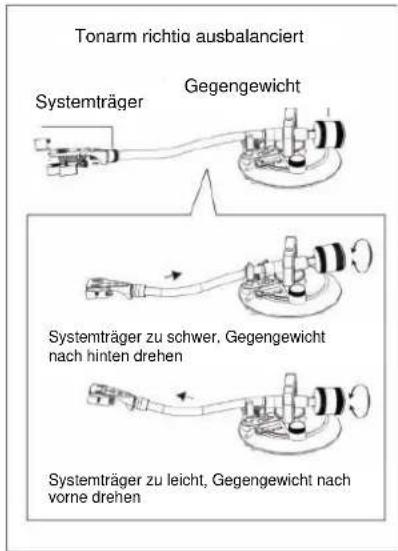

EINSTELLEN DES TONARMS Einstellen des Auflagegewichts

1. Nehmen Sie die Abdeckkappe der Nadel ab.
2. Öffnen Sie die Sicherung des Tonarms und bewegen Sie diesen zwischen die Auflage und dem Plattenteller. Beschädigen Sie dabei nicht die Nadel.
3. Senken Sie den Tonarm mit dem Tonarmlift ab.

4. Stützen Sie vorsichtig das System mit einer Hand. Drehen Sie am Gegengewicht bis sich der Tonarm in Balance befindet. „Ausbalanciert“ bedeutet, dass der Tonarm parallel zur Schallplatte ist. Der Tonarm sollte sich nicht nach hinten oder nach vorne neigen.

5. Legen Sie den Tonarm wieder auf die Auflage und sichern Sie ihn. Stellen Sie den Skalenring vor dem Gegengewicht auf senkrechte Position „0“. Beachten Sie dabei, dass Sie das Gegengewicht nicht drehen und der Tonarm sich dadurch nicht mehr in Balance befindet.

Tonarm richtig ausbalanciert Systemträger Gegengewicht Systemträger zu schwer, Gegengewicht nach hinten drehen Systemträger zu leicht, Gegengewicht nach vorne drehen

Anpassen des Auflagegewichts

Drehen Sie das Gegengewicht und stellen Sie das richtige Auflagegewicht ein. Der Skalenring für die Auflagekraft hat 0,5-g-Schritte und eine volle Umdrehung des Gegengewichts ergibt eine Auflagekraft von 2,0 g. Sie benötigen mindestens 3 g. Drehen Sie also das Gegengewicht 1,5-mal und halten Sie bei Position 1 an

Skalenring

Anti-Skating Einstellung

Zum Einstellen des Anti-Skating Funktion drehen Sie den "ANTI-SKATING" Knopf zur entsprechenden Zahl. Die Zahlen auf der Skala entsprechen 1g Schritte. In der Regel sollte die Einstellung der Anti-Skating Funktion der des Auflagegewichts der Nadel entsprechen (3 Gramm).

Index Position Anti Skating Regler

Anschlüsse

Analoge Audio Ausgänge (L + R)

Stellen Sie den "PHONO/LINE" Schalter auf die entsprechende Funktion für das Ausgangssignal.

PHONO/LINE Einstellung

LINE: Einstellung für Verstärker ohne PHONO Eingang. Es können zum Anschluss entsprechende Eingänge (z.B. AUX) verwendet werden.
PHONO: Einstellung für Verstärker mit entsprechenden PHONO Eingang.

Netzanschluss

• Verwenden Sie nur den mitgelieferten AC-DC Netzadapter.
  Stellen Sie sicher, dass Ihre Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
  Stecken Sie den Netzadapter in eine ordnungsgemäße installierte Steckdose und verbinden Sie den Stecker des Kabels mit der DC Eingangsbuchse auf der Rückseite des Gerätes.
  Entfernen Sie den Netzadapter, wenn das Gerät längere Zeit nicht verwendet wird.

GRUNDBEDIENUNG

Abspielen von Schallplatten

1. Schalten Sie das Gerät mit "ON/OFF" auf der Rückseite ein.
2. Öffnen Sie den Deckel des Plattenspielers.
3. Legen Sie eine Schallplatte auf den Plattenteller. Bei Single-Schallplatten verwenden Sie den mitgelieferten 45 RPM Singleadapter.
4. Stellen Sie den "33 / 45 RPM" Schalter auf 33 oder 45 entsprechend der Schallplatte.
5. Stellen Sie den „START / STOPP“ Schalter auf die Position „START“
6. Lösen Sie die Halterung für den Tonarm.
7. Heben Sie den Tonarm mit dem „Tonarmlift“ an.
8. Sie können den Tonarm auch abgesenkt lassen und den Tonarm vorsichtig mit der Hand auf die Schallplatte legen um die Wiedergabe zu starten.
9. Bewegen Sie den Tonarm zum Anfang der Schallplatte oder zum gewünschten Titel.
10. Senken Sie den Tonarm mit dem "Tonarmlift" ab. Die Wiedergabe startet.

Beenden der Wiedergabe

1. Heben Sie den Tonarm mit dem "Tonarmlift" an und führen Sie den Tonarm zurück zur Auflage. Senken Sie den Tonarm auf die Ablage ab.
2. Stellen Sie den Schalter "START / STOP" in die Position "STOP" um den Plattenteller zu stoppen.

BLUETOOTH® ÜBERTRAGUNG

Verbinden mit BLUETOOTH®

1. Aktivieren Sie die BLUETOOTH® - Kopplungsfunktion an Ihrem zu verbindenden Gerät (BLUETOOTH® - Kopfhörer oder Lautsprecher)
2. Schalten Sie den Plattenspieler an und aktivieren Sie BLUETOOTH® am Plattenspieler.
3. Der Plattenspieler befindet sich nun im BLUETOOTH® Modus und die blaue LED blinkt.
4. Der Plattenspieler verbindet sich automatisch mit dem anderen BT Gerät im Pairing Modus
5. Bei erfolgreicher Verbindung leuchtet die BLUETOOTH ^® LED konstant.

Hinweis: Das Gerät verbindet sich mit dem am nächst gelegenen BLUETOOTH® Lautsprecher. Wenn innerhalb von 3 Minuten kein BLUETOOTH® Lautsprecher gefunden wird, leuchtet die BLUETOOTH® kontroll-LED rot. Um BLUETOOTH® wieder zu aktivieren, schalten Sie den Bluetooth Modus aus und wieder ein.

Aktuelle Anleitungen können unter www.soundmaster.de heruntergeladen werden.

Technische Änderungen und Druckfehler vorbehalten.

Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

CE

ENVIRONMENTAL PROTECTION

Hiermit bestätigt Wörlein GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklärung kann unter obenstehender Adresse bezogen werden.
