PL790 - Gramofón Soundmaster - Bezplatný návod na obsluhu

Typ produktu	Vinylový gramofón s remienkovým pohonom
Značka	Soundmaster
Model	PL790
Rýchlosti prehrávania	33 1/3 a 45 ot/min
Rameno prehrávania	Vyvážené rameno s nastaviteľným protizávažím a anti-skatingom
Kartuša	Predinštalovaná kartuša (typ nešpecifikovaný)
Audio výstupy	RCA výstupy (L/R) s prepínačom LINE/PHONO
Bluetooth	Vstavaný Bluetooth vysielač (štandardný dosah)
Tanier	Ťažký kovový tanier
Napájanie	Externý sieťový adaptér (DC, súčasťou balenia)
Príslušenstvo v balení	Adaptér pre 45 ot./min., gumená podložka, protizávažie, ochranný kryt, napájací kábel
Údržba	Čistenie suchou handričkou; nepoužívať čistiace prostriedky ani abrazívne prípravky
Bezpečnosť	Neotvárať zariadenie (riziko úrazu elektrickým prúdom); používať len v suchom interiéri
Opravovateľnosť	Žiadne súčiastky opraviteľné používateľom; zveriť údržbu kvalifikovanému personálu
Súlad	Smernica 2014/53/EÚ (certifikácia CE)

Často kladené otázky - PL790 Soundmaster

Ako nainštalovať tanier gramofónu?

Umiestnite kovový tanier na stredový hriadeľ tak, aby bol výrez zarovnaný s hnacím valčekom. Natiahnite remienok na hnaciu kladku. Potom vložte pánty krytu do držiakov na zadnej strane zariadenia.

Ako nastaviť protizávažie ramena prehrávania?

Nastavte anti-skating na 0. Uvoľnite rameno a umiestnite ho nad tanier. Otáčajte protizávažím, kým nie je rameno rovnobežné s platňou (rovnováha). Potom otáčajte odstupňovaným krúžkom, aby ste zarovnali 0 s indexom, a potom otáčajte protizávažím, aby ste dosiahli požadovanú prítlačnú silu (zvyčajne 3 g).

Ako pripojiť gramofón k zosilňovaču?

Použite priložené RCA káble (červený/biely). Zapojte ich do konektorov LINE/PHONO na zadnej strane. Nastavte prepínač LINE/PHONO na LINE, ak váš zosilňovač nemá phono vstup, inak na PHONO. Uistite sa, že pripojíte uzemňovací vodič (čierny) k uzemňovacej svorke zosilňovača.

Ako používať funkciu Bluetooth?

Prepínač Bluetooth nastavte do polohy ON. Aktivujte režim párovania na vašom Bluetooth reproduktore. Modrá LED kontrolka bliká počas vyhľadávania a po pripojení zostane svietiť. Ak sa po 3 minútach nenájde žiadne zariadenie, LED sa rozsvieti na červeno; vypnite a znova zapnite Bluetooth.

Ako vyčistiť prehrávaciu ihlu (stylus)?

Použite špeciálne čistiace zariadenie alebo mäkkú kefku. Nedrhnite energicky a nikdy nepoužívajte rozpúšťadlá ani chemikálie. Stylus je veľmi krehký; nesprávne čistenie ho môže poškodiť.

Čo robiť, ak z reproduktorov nevychádza žiadny zvuk?

Skontrolujte, či je zariadenie zapnuté (vypínač ON/OFF na zadnej strane). Uistite sa, že RCA káble sú správne zapojené a prepínač LINE/PHONO je v správnej polohe. Skontrolujte hlasitosť zosilňovača. Ak používate Bluetooth, skontrolujte párovanie.

Ako zmeniť rýchlosť prehrávania (33/45 otáčok)?

Použite prepínač 33/45 RPM umiestnený v blízkosti ramena prehrávania. Pre platne 45 ot./min. s veľkým stredovým otvorom použite priložený adaptér.

Môžem vymeniť kartušu sám?

Návod neposkytuje podrobnosti o výmene kartuše. Odporúča sa zveriť túto operáciu kvalifikovanému odborníkovi, aby nedošlo k poškodeniu ramena alebo kartuše.

Ako udržiavať gramofón?

Čistite kryt a veko suchou mäkkou handričkou. Nikdy nepoužívajte čistiace prostriedky ani abrazívne prípravky. Vyhnite sa priamemu slnečnému žiareniu alebo zdrojom tepla. Uchovávajte zariadenie na suchom a dobre vetranom mieste.

Gramofón sa počas prehrávania zastaví, čo robiť?

Skontrolujte, či je remienok správne umiestnený na tanieri a kladke. Ak je remienok uvoľnený alebo zlomený, musí ho vymeniť odborník. Tiež sa uistite, že prepínač START/STOP je v polohe START.

NÁVOD NA OBSLUHU PL790 Soundmaster

Poznámka ke gramofonovým jehlám

Černá Levý záporný kanál (L-)

Červený pravý kanál kladný (R+)

Na konci životnosti výrobok nelikvidujte s bežným komunálnym odpadom. Odovzdajte ho na zberné miesto na recyklovanie elektrických a elektronických zariadení. Je to označené symbolom na výrobku, v používateľskej príručke a na obale.

Materiály sú recyklovateľné podľa ich označenia. Opätovným používaním materiálov alebo inými formami recyklácie starých zariadení a obalov významne prispievate k ochrane nášho životného prostredia. V prípade potreby vyberte batérie a osobné údaje pred bezplatnou likvidáciou a informujte sa na miestnom úrade o zodpovednom mieste likvidácie.

UPOZORNENIE

Výstraha: Aby sa znížilo nebezpečenstvo zásahu elektrickým prúdom, neodstraňujte kryt (aní zadnú časť). Vo vnútri sa nenachádzajú žiadne diely, ktorých údržbu by mohol vykonávať používateľ. Výkonávanie údržby prenechajte kvalifikovaným servisným pracovníkom.

Tento symbol označuje prítomnosť nebezpečného napätia pod krytom, ktoré je dostatočne vysoké na spôsobenie zásahu elektrickým prúdom.

Tento symbol označuje prítomnosť dôležitých pokynov k prevádzke a údržbe zariadenia.

Použité batérie predstavujú nebezpečný odpad a NESMÚ sa likvidovat's komunálnym odpadom! Ako zákazník máte zákonnú povinnosť odovzdat' všetky batérie na ekologické recyklovanie – bez

ohl'adu na to, či obsahujú alebo neobsahujú škodlivé látky*). Batérie bezplatne odovzdajte na verejné zberné miesta vo vašom okolí alebo v obchodoch, v ktorých sa predávajú batérie príslušného druhu.

Aby ste predišli poškodeniu sluchu, nepočúvajte dlho pri vysokej hlasitosti.

• Zariadenie používajte len v suchých vnútorných priestoroch.
• Chráňte zariadenie pred vlhkost'ou.
• Neotvárajte zariadenie. NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM! Otváranie a servis zariadenia prenechajte kvalifikovaným pracovníkom.
• Zariadenie zapájajte len do správne nainštalovanej a uzemnenej zásuvky. Ubezpečte sa, že sieťové napätie zodpovedá špecifikáciám uvedeným na typovom štítku.
• Zabezpečte, aby napájací kábel bol počas prevádzky suchý. Zabráňte privretiu alebo akémukol'vek poškodeniu napájacieho kábla.
• Upozornenie pri odpájaní zariadenia: Napájacia zástrčka slúži ako pripojenie, preto musí vždy umožňovať manipuláciu.
• Napájacia zástrčka slúži ako odpájacie zariadenie, s ktorým sa musí vždy dat manipulovat'.

Bezpečnostné, environmentálne a inštalačné pokyny

• Poškodený napájací kábel alebo zástrčku musí autorizované servisné centrum okamžite vymenit'.
• V prípade výskytu bleskov zariadenie okamžite odpojte od zdroja siet'ového napätia.
• Deti musia byt pri používaní zariadenia pod dohl'adom rodičov.
• Na čistenie zariadenia používajte len suchú tkaninu.
• Nepoužívajte ČISTIACE PROSTRIEDKY ani DRSNÉ TKANINY!
• Zariadenie inštalujte na miesto s dostatočným vetraním, aby ste predchádzali nahromadeniu tepla.
• Nezakrývajte vetracie otvory!
• Nebráňte vetraniu zakrytím vetracích otvorov predmetmi, napríklad novinami, obrusom, záclonou atd.
• Nevystavujte zariadenie kvapkajúcim ani striekajúcim kvapalinám a neklad'te na zariadenie žiadne predmety naplnené kvapalinami, napríklad vázy.
• Nevystavujte jednotku priamemu slnečnému žiareniu, veľmi vysokým alebo veľmi nízkym teplotám, vlhkosti, vibráciám ani prašnému prostrediu.
• Nikdy sa nepokúšajte vkladat' do ventilačných otvorov alebo do otváracej časti jednotky drôty, špendlíky ani iné podobné predmety.
• Zariadenie nainštalujte na bezpečné miesto, ktoré nie je vystavené vibráciám.
• Na zariadenie neumiestňujte žiadne zdroje otvoreného ohňa, napríklad horiace sviečky.
• Zariadenie nainštalujte čo najďalej od počítačov a mikrovlnných rúr, v opačnom prípade môže dôjst k rušeniu rozhlasového príjmu.
• Kryt neotvárajte ani neopravujte. Nie je to bezpečné a vaša záruka tým stratí platnosť. Opravy smie vykonávať len autorizované servisné/zákaznícke stredisko.
• Používajte len batérie bez obsahu ortuti a kadmia.
• Batérie nevystavujte nadmernému teplu, napríklad slnečnému žiareniu, ohňu a podobne.
• Použité batérie predstavujú nebezpečný odpad a NESMÚ sa likvidovat's komunálnym odpadom! Batérie odovzdajte u predajcu alebo na zberných miestach vo vašom okolí.
• Udržujte batérie mimo dosahu detí. Deti by mohli batérie prehltnút. V prípade prehltnutia batérie sa okamžite obráťte na lekára.
• Pravidelne kontrolujte vaše batérie, aby nedošlo k ich vytečeniu.
• Toto zariadenie je určené na použitie v miernom podnebí, nie je vhodné na použitie v tropických krajinách.

UMIESTNENIE OVLÁDAČOV

ČELNÝ POHL'AD

1 Protiváha
2 Protikorčul'ovanie
3 Ĥažký kovový tanier
4 Zdvih ramena
5 Držiak na rameno tónu

6 Prepínač 33/45 RPM
7 Tónové rameno
8 START / STOP
9 Stavová LED dióda Bluetooth
10 Náplň

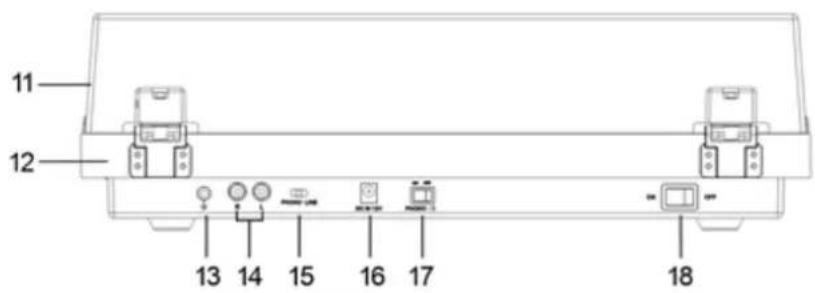

POHL'AD SPÄT

11 Prachový kryt
12 Hinch
13 GRND skrutka
14 LINE / PHONO OUT (L + R)

15 LINE / PHONO Prepínač
16 Vstupný DC konektor
17 Prepínač zapnutia/vypnutia Bluetooth
18 ON/OFF Prepínač

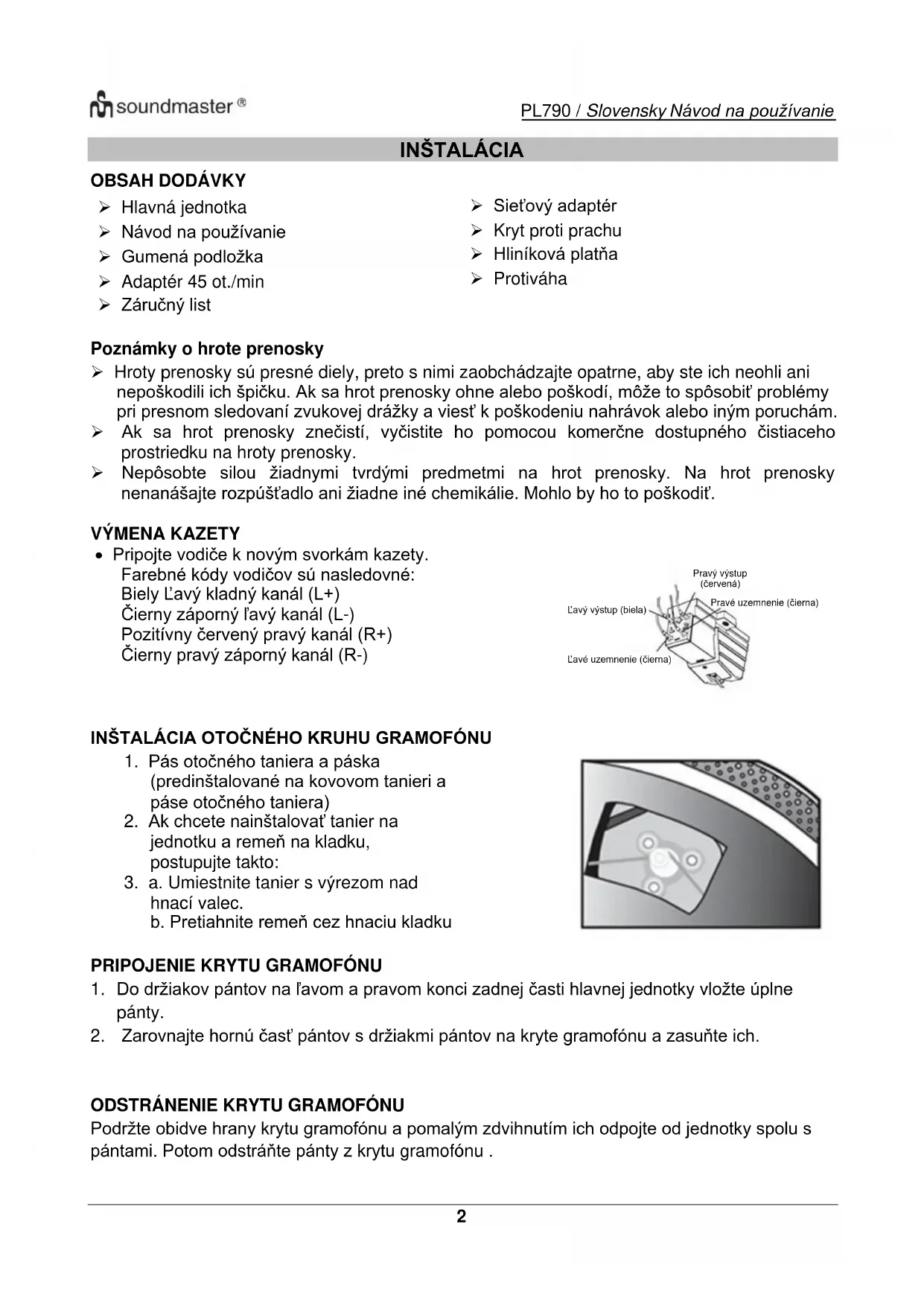

INŠTALÁCIA

OBSAH DODÁVKY

Poznámky o hrote prenosky

Hroty prenosky sú presné diely, preto s nimi zaobchádzajte opatrne, aby ste ich neohli ani nepoškodili ich špičku. Ak sa hrot prenosky ohne alebo poškodí, môže to spôsobit' problémy pri presnom sledovaní zvukovej drážky a viest' k poškodeniu nahrávok alebo iným poruchám.
Ak sa hrot prenosky znečistí, vyčistite ho pomocou komerčne dostupného čistiaceho prostriedku na hroty prenosky.
Nepôsobte silou žiadnymi tvrdými predmetmi na hrot prenosky. Na hrot prenosky nenanášajte rozpúšťadlo ani žiadne iné chemikálie. Mohlo by ho to poškodit.

VÝMENA KAZETY

• Pripojte vodiče k novým svorkám kazety.
  Farebné kódy vodičov sú nasledovné:
  Biely L'avý kladný kanál (L+)
  Čierny záporný l'avý kanál (L-)
  Pozitívny červený pravý kanál (R+)
  Čierny pravý záporný kanál (R-)

INŠTALÁCIA OTOČNÉHO KRUHU GRAMOFÓNU

1. Pás otočného taniera a páska (predinštalované na kovovom tanieri a páse otočného taniera)
2. Ak chcete nainštalovať tanier na jednotku a remeň na kladku, postupujte takto:
3. a. Umiestnite tanier s výrezom nad hnací valec.
   b. Pretiahnite remeň cez hnaciu kladku

1. Do držiakov pántov na ľavom a pravom konci zadnej časti hlavnej jednotky vložte úplne pánty.
2. Zarovnajte hornú časť pántov s držiakmi pántov na kryte gramofónu a zasuňte ich.

ODSTRÁNENIE KRYTU GRAMOFÓNU

Podržte obidve hrany krytu gramofónu a pomalým zdvihnutím ich odpojte od jednotky spolu s pántami. Potom odstráňte pánty z krytu gramofónu.

NASTAVENIE PRENOSKOVÉHO RAMIENKA Nastavenie vodorovného vyváženia

1. Nastavte gombík protisklzu „ANTI-SKATING“ do polohy „0“.

2. Uvoľnite zarážku ramienka a premiestnite ramienko prenosky do priestoru medzi opierkou ramienka a kruhom. Dajte pozor, aby ste nepoškodili hrot prenosky.

3. Nastavte prenosovú páčku „CUE LEVER“ do dolnej polohy.

4. Jednou rukou pridržte výstupok na uchopenie prstom a otáčaním závažia v smere alebo protismere hodinových ručičiek nastavte ramienko do vodorovnej polohy. „Vodorovná poloha“ znamená, že prenoskové ramienko je rovnobežné s platňou na otočnom kruhu. Rúrka prenoskového ramienka by sa preto nemala nakláňať do strany k závažiam ani do strany k prenoske.

5. Vráťte prenoskové ramienko na opierku ramienka a upevnite zarážku ramienka. Ak je prenoskové ramienko vo vodorovnej polohe, prítlak je nulový, a preto otočte krúžkom škály prítlaku umiestneným pred závažiami a nastavte ho do polohy „0“ na škále na indexovej línii hriadel’a. Dávajte pozor, aby ste neotáčali protizávažie a rameno by mohlo byt’ nevyvážené.

Nastavenie prítlaku

Otáčaním protizávažia nastavte správnu vodiacu silu oproti indexovej čiare na hriadeli protizávažia. Krúžok na stupnici sily sledovania má kroky po 0,5 g a jedno úplné otočenie protizávažia poskytne silu sledovania 2,0 g. Budete potrebovať aspoň 3 g.

Ak chcete nastavit' mechanizmus protisklzu, otočte gombíkom protisklzu „ANTI-SKATING“, aby bolo číslo zodpovedajúce požadovanému prítlaku oproti indexovej línii. Čísla na gombíku protisklzu zodpovedajú hodnote prítlaku 1 g. Spravidla by nastavenie funkcie proti korčuľovaniu malo zodpovedat' nosnosti ihly (3,5 gramu).

Tieto výstupy predstavujú analógový zvukový signál.

LINE: Na výstupe z konektorov analógového zvukového výstupu je signál zosilnený zabudovaným amplitúdovým ekvalizérom.

PHONO: Toto nastavenie použite pri pripojení zariadenia, ktoré má vstup PHONO.

Vstupný konektor jednosmerného napájania

Nepoužívajte iný adaptér striedavého prúdu, ako ten, ktorý je súčasťou balenia.
Uistite sa, že napätie je rovnaké ako napätie uvedené na typovom štítku adaptéra striedavého prúdu.
Pripojte dodaný adaptér striedavého prúdu do správne nainštalovanej bezpečnostnej zásuvky a zástrčku kábla do vstupného konektora jednosmerného prúdu na zadnej strane jednotky.
Ak neplánujete dlhšie obdobie používat' zariadenie, odpojte napájací kábel od siet'ovej zásuvky.

ZÁKLADNÁ OBSLUHA

Prehrávanie záznamov

1. Stlačením tlačidla zapnutia a pohotovostného režimu „STANDBY/ON“ v zadnej časti jednotky ju zapnete.
2. Pomaly otvorte kryt gramofónu.
3. Na otočný kruh gramofónu položte platňu s nahrávkou. Ak používate malú platňu s veľkým otvorom s prehrávaním pri rýchlosti 45 ot./min, použite priložený adaptér.
4. Otočte prepínač „33/45 RPM“ do polohy 33 alebo 45 a prepínač „START/STOP“ do polohy „START“.
5. Posuňte zarážku prenoskového ramienka, čím ho uvoľníte.
6. Zdvihnite prenosovú páčku „Držiak na rameno tónu“.
7. Prípadne môžete prenosovú páčku nechat' dole a posunút' zdvihnuté prenoskové ramienko nad platňu a potom ho pomaly znížit', čím spustíte prehrávanie.
8. Prenoskové ramienko presuňte na okraj platne alebo na skladbu, ktorú chcete začat' prehrávat'.
9. Pomaly znížte prenoskové ramienko, pokým sa hrot prenosky nedotkne platne a nezačne prehrávat'.

Po dokončení prehrávania

1. Mierne zdvihnite prenosovú páčku alebo háčik prenosky a prenoskové ramienko vrátte spät do polohy na opierke.
2. Otočením prepínača „START/STOP“ do polohy „STOP“ zastavíte gramofón. Po zastavení gramofónu zhasne aj modrá kontrolka LED.

VYSIELAČ BLUETOOTH®

Párovanie funkcie BLUETOOTH® so stereofónnym systémom

1. Nastavte prijímacie zariadenie BLUETOOTH ^® do režimu párovania;
2. Otočte prepínač Bluetooth do polohy „ON“.
3. Zapnite jednotku. Gramofón je pripravený na pripojenie a indikátor LED BLUETOOTH® bliká.
4. Po úspešnom spárovaní sa kontrolka BLUETOOTH® otočného taniera nerozsvieti.

Poznámka: Táto jednotka sa pripojí k najbližšiemu reproduktoru BLUETOOTH®, ktorý je v jej blízkosti. Ak sa po 3 minútach nenájde žiadny reproduktor BLUETOOTH®, s ktorým by sa dal spárovať, vysielač BLUETOOTH® sa deaktivuje a LED dióda sa rozsvieti na červeno. Ak chcete aktivovať funkciu BLUETOOTH®, vypnite tlačidlo „Bluetooth“ a znova ho zapnite.

Aktuálnu verziu manuálu si môžete stiahnut' z www.soundmaster.de Technické zmeny a chyby vyhradené.

Copyright Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Kopírovanie je možné iba so súhlasom spoločnosti Woerlein GmbH

TECHNICAL SPECIFICATIONS

Hersteller - NetzteilManufacturer - AC adaptorFabricant - Adaptateur secteurFabrikant - AC adapterFabbricante - Adattatore CA	Fabricante - adaptador CATillverkare - NätadapterVýrobce - AC adapterVýrobca - siet'ový adaptér	Wörlein GmbH, Gewerbestrasse 12,D-90556 Cadolzburgwww.soundmaster.deHRB-No 771 bei AmtsgerichtFürth/Bay.
Netzteil - ModellbezeichnungAC adaptor - Model identifierAdaptateur secteur - Identifiant du modèleAC adapter - ModelidentificatieAdattatore CA - Identificatore del modello	Adaptador CA - identificador de modeloNätadapter - modellidentifierareAC adaptér - identifikátor modeluSiet'ový adaptér - identifikátor modelu	HS1200500V
SpannungseingangPower inputEntrée d'alimentationVoedingsingangIngresso di alimentazione	Entrada de energiaKraftuttagVstup napájeníZdroj napájania	100-240V~ 50/60Hz 0.15A Max.
SpannungsausgangPower outputPuissance de sortieStroomuitgangUscita di Potenza	Potência de saídaUteffektVýstup napájeníVýstupný výkon	12.0V → ASA 6.0W ➕←⊕
Durchschnittliche Effizienz im BetriebAverage active efficiencyEfficacité active moyenneGemiddelde actieve efficiëntieEfficienza attiva media	Eficiência ativa médiaGenomsnittlig aktiv effektivitetPrůměrná aktivní účinnostPriemerná aktívna účinnosť	≥80.1%
Leistungsaufnahme bei NulllastNo load power consumptionAucune consommation d'énergie de chargeOnbelast stroomverbruikConsumo energetico a vuoto	Consumo de energia sem cargaIngen lastförbrukningŽádná spotřeba energieŽiadna spotreba energie	≤0.1W

Wörlein GmbH

Gewerbestraße 12

Wörlein GmbH týmto potvrdzuje, že toto zariadenie je v súlade so základnými požiadavkami a d'alšími príslušnými ustanoveniami smernice 2014/53/EU.

Kópiu vyhlásenia o zhode je možné získat na uvedenej adrese.
