NÁVOD NA OBSLUHU PL895 Soundmaster

Na konci životnosti výrobok nelikvidujte s bežným komunálnym odpadom. Odovzdajte ho na zberné miesto na recyklovanie elektrických a elektronických zariadení. Je to označené symbolom na výrobku, v používateľskej príručke a na obale. Materiály sú recyklovateľné podľa označenia. Opätovným použitím materiálov alebo iných foriem recyklácie starých zariadení a obalov významne prispievate k ochrane nášho životného prostredia. V prípade potreby bezplatne vyberte batérie a osobné údaje a zlikvidujte ich na miestnom úrade.

Nebezpečenstvo zásahu elektrickým prúdom Neotvárať! Výstraha: Aby sa znížilo nebezpečenstvo zásahu elektrickým prúdom, neodstraňujte kryt (ani zadnú časť). Vo vnútri sa nenachádzajú žiadne diely, ktorých údržbu by mohol vykonávať používateľ. Vykonávanie údržby prenechajte kvalifikovaným servisným pracovníkom.

Tento symbol označuje prítomnosť nebezpečného napätia pod krytom, ktoré je dostatočne vysoké na spôsobenie zásahu elektrickým prúdom.

Tento symbol označuje prítomnosť dôležitých pokynov k prevádzke a údržbe zariadenia.

Použité batérie predstavujú nebezpečný odpad a NESMÚ sa likvidovať s komunálnym odpadom! Ako zákazník máte zákonnú povinnosť odovzdať všetky batérie na ekologické recyklovanie – bez

ohľadu na to, či obsahujú alebo neobsahujú škodlivé látky*). Batérie bezplatne odovzdajte na verejné zberné miesta vo vašom okolí alebo v obchodoch, v ktorých sa predávajú batérie príslušného druhu. Odovzdávajte len úplne vybité batérie. *) označenie Cd = kadmium, Hg = ortuť, Pb = olovo

Aby ste predišli poškodeniu sluchu, nepočúvajte dlho pri vysokej hlasitosti.

• Zariadenie používajte len v suchých vnútorných priestoroch.

• Chráňte zariadenie pred vlhkosťou.

• Neotvárajte zariadenie. NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM! Otváranie a servis zariadenia prenechajte kvalifikovaným pracovníkom.

• Zariadenie zapájajte len do správne nainštalovanej a uzemnenej zásuvky. Ubezpečte sa, že sieťové napätie zodpovedá špecifikáciám uvedeným na typovom štítku.

• Zabezpečte, aby napájací kábel bol počas prevádzky suchý. Zabráňte privretiu alebo akémukoľvek poškodeniu napájacieho kábla.

• Upozornenie pri odpájaní zariadenia: Napájacia zástrčka slúži ako pripojenie, preto musí vždy umožňovať manipuláciu.

• Napájacia zástrčka slúži ako odpájacie zariadenie, s ktorým sa musí vždy dať manipulovať.

• Poškodený napájací kábel alebo zástrčku musí autorizované servisné centrum okamžite vymeniť.

• V prípade výskytu bleskov zariadenie okamžite odpojte od zdroja sieťového napätia.

• Deti musia byť pri používaní zariadenia pod dohľadom rodičov.

• Na čistenie zariadenia používajte len suchú tkaninu.

• Nepoužívajte ČISTIACE PROSTRIEDKY ani DRSNÉ TKANINY!

• Zariadenie inštalujte na miesto s dostatočným vetraním, aby ste predchádzali nahromadeniu tepla.

• Nevystavujte zariadenie kvapkajúcim ani striekajúcim kvapalinám a neklaďte na zariadenie žiadne predmety naplnené kvapalinami, napríklad vázy.

• Nevystavujte jednotku priamemu slnečnému žiareniu, veľmi vysokým alebo veľmi nízkym teplotám, vlhkosti, vibráciám ani prašnému prostrediu.

• Nikdy sa nepokúšajte vkladať do ventilačných otvorov alebo do otváracej časti jednotky drôty, špendlíky ani iné podobné predmety.

• Zariadenie nainštalujte na bezpečné miesto, ktoré nie je vystavené vibráciám.

• Na zariadenie neumiestňujte žiadne zdroje otvoreného ohňa, napríklad horiace sviečky.

• Zariadenie nainštalujte čo najďalej od počítačov a mikrovlnných rúr, v opačnom prípade môže dôjsť k rušeniu rozhlasového príjmu.

• Kryt neotvárajte ani neopravujte. Nie je to bezpečné a vaša záruka tým stratí platnosť. Opravy smie vykonávať len autorizované servisné/zákaznícke stredisko.

• Zariadenie je vybavené „laserom triedy 1“. Nevystavujte sa laserovým lúčom, pretože môžu spôsobiť poranenie očí.

• Používajte len batérie bez obsahu ortuti a kadmia.

• Batérie nevystavujte nadmernému teplu, napríklad slnečnému žiareniu, ohňu a podobne.

• Použité batérie predstavujú nebezpečný odpad a NESMÚ sa likvidovať s komunálnym odpadom! Batérie odovzdajte u predajcu alebo na zberných miestach vo vašom okolí.

• Udržujte batérie mimo dosahu detí. Deti by mohli batérie prehltnúť. V prípade prehltnutia batérie sa okamžite obráťte na lekára.

• Pravidelne kontrolujte vaše batérie, aby nedošlo k ich vytečeniu.

• Toto zariadenie je určené na použitie v miernom podnebí, nie je vhodné na použitie v tropických krajinách.PL895 / Návod na používanie v slovenčine

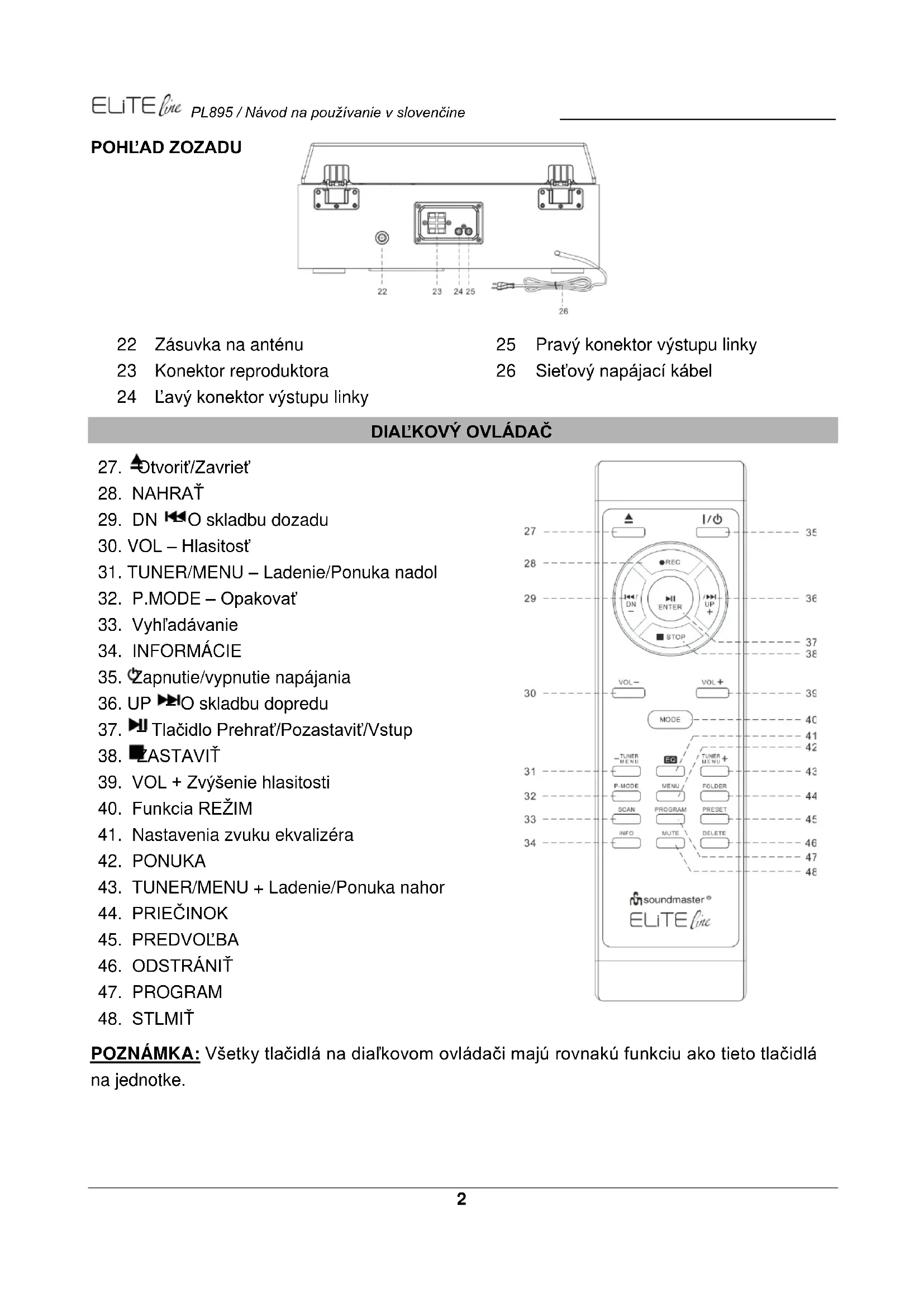

Senzor diaľkového ovládania

32. P.MODE – Opakovať

35. Zapnutie/vypnutie napájania

37. – Tlačidlo Prehrať/Pozastaviť/Vstup

POZNÁMKA: Všetky tlačidlá na diaľkovom ovládači majú rovnakú funkciu ako tieto tlačidlá na jednotke.

53. Ovládanie rýchlosti otáčania

56. Zámok prenoskového ramienka

Tento systém je určený len na prevádzku pri napájaní bežným striedavým napätím 230 V/50 Hz. Pokus o prevádzku pomocou iného zdroja napájania môže spôsobiť poškodenie systému, pričom na takéto poškodenie sa nevzťahuje záruka. POZNÁMKA: Ak táto zástrčka nesedí do vašej zásuvky, pravdepodobne máte zastaranú nepolarizovanú sieťovú zásuvku. Zásuvku by mal vymeniť kvalifikovaný licencovaný elektrikár. Zapojte kábel reproduktora do konektora reproduktora umiestneného na zadnej strane jednotky. Vložte červený kábel do červenej svorky a čierny kábel do čiernej svorky na pozícii reproduktora (ľavý a pravý).

VLOŽENIE BATÉRIÍ DO DIAĽKOVÉHO OVLÁDAČA Priestor na batérie sa nachádza v zadnej časti diaľkového ovládania.

2. Do priestoru na batérie vložte dve (2) batérie veľkosti AAA (nie sú

súčasťou balenia). Dodržte označenie polarity vo vnútri priestoru na batérie.

ZAPNUTIE/VYPNUTIE Stlačením tlačidla „STANDBY/MODE“ na jednotke alebo tlačidla „ “ na diaľkovom ovládaní prejdite do prevádzkového režimu. Stlačením tlačidla „STANDBY/MODE“ na jednotke alebo tlačidla „ “ na diaľkovom ovládaní vypnite jednotku do pohotovostného režimu. Výber režimov Stlačením tlačidla „STANDBY/MODE“ na jednotke alebo opakovaným stláčaním tlačidla „MODE“ na diaľkovom ovládaní prepínajte medzi režimami. Nastavenie hlasitosti Otáčaním ovládača „VOL“ na jednotke alebo stláčaním tlačidiel „VOL -/+“ na diaľkovom ovládaní znižujete/zvyšujete hlasitosť. K dispozícii je celkovo 39 úrovní hlasitosti a zobrazujú sa od Vol min do Vol max. Správa napájania ERP Ak po ukončení prehrávania nikto nestlačí a nepodrží tlačidlo POWER na vypnutie jednotky, jednotka sa po približne 10 minútach automaticky vypne. Stlačením tlačidla „STANDBY/FUNCTION“ na jednotke alebo tlačidla „ “ na diaľkovom ovládači aktivujete zariadenie z pohotovostného režimu.

1. Pripojte anténu FM/DAB v zadnej časti jednotky.

2. Zapnite systém a stlačením tlačidla „MODE“ prejdite do režimu DAB. Jednotka bude

automaticky vyhľadávať stanice DAB, až kým neprijme stanicu DAB.

3. Stláčaním tlačidla „TUNER MENU -“ alebo „TUNER MENU +“ alebo otáčaním ovládača

informácie o prehrávanej stanici DAB, t. j. typ programu, informácie o súbore, transpondér, bitová rýchlosť zvuku, intenzita signálu, čas/dátum, informácie DLS.PL895 / Návod na používanie v slovenčine

2. Stláčaním tlačidla „TUNER MENU -“ alebo „TUNER MENU +“ alebo otáčaním ovládača

„SELECT/ENTER“ vyberte položku „Station scan“

3. Stláčaním tlačidla „TUNER MENU -“ alebo „TUNER MENU +“ alebo otáčaním ovládača

„SELECT/ENTER“ vyberte položku „Full scan“. ➢ Jednotka vyhľadá všetky dostupné stanice. Ručné ladenie režimu DAB

1. V režime DAB otvorte pounuku DAB stlačením tlačidla „PLAY/PAUSE/MODE“.

2. Stláčaním tlačidla „TUNER MENU -“ alebo „TUNER MENU +“ alebo otáčaním ovládača

„SELECT/ENTER“ vyberte položku „Station scan“

3. Stláčaním tlačidla „TUNER MENU -“ alebo „TUNER MENU +“ alebo otáčaním ovládača

tlačidla „PRESET“ sa dostanete do zoznamu predvolených staníc. Ovládačom „SELECT/ENTER“ alebo tlačidlom „TUNER MENU -“ alebo „TUNER MENU +“ vyberte požadovanú predvolenú stanicu.

3. Opakovaním hore uvedených krokov 1 až 2 naprogramujte 99 požadovaných staníc DAB

4. Stlačením tlačidla „PRESET“ sa dostanete do zoznamu predvolených staníc. Ovládačom

2. Stlačením tlačidla „SCAN“ spustite automatické vyhľadávanie staníc FM. Prípadne stlačte

FM, príjem sa automaticky prepne na mono. Stlačením tlačidla „SELECT“ alebo „ENTER“ zmeníte režim Stereo alebo Mono.

4. V prevádzkovom režime FM stlačením tlačidla „INFO“ zobrazíte na obrazovke

nasledujúce informácie: Stereo/mono, Rádio Text, Typ programu, Intenzita signálu, Čas/Dátum a Frekvencia.PL895 / Návod na používanie v slovenčine

Táto jednotka pracuje s USB vo formáte FAT32 a s kapacitou pamäte max. 16 GB.

Odtlačky prstov a prach by sa mali opatrne zotrieť z povrchu diskov s nahrávkami mäkkou handričkou. Na rozdiel od bežných nahrávok, kompaktné disky nemajú drážky, v ktorých by sa usadil prach a mikroskopické nečistoty, takže jemným utretím mäkkou handričkou by sa mala odstrániť väčšina častíc. Utierajte v rovnom smere z vnútornej strany disku smerom von. Malé prachové častice a ľahké škvrny nemajú absolútne žiadny vplyv na kvalitu reprodukcie.

Poznámka: Režim CD alebo USB majú rovnaké postupy používania. Prehrávanie CD alebo USB

Opätovným stlačením tlačidla „PLAY/PAUSE “ obnovíte prehrávanie.

1. Počas prehrávania CD/USB opakovaným stláčaním tlačidla „UP/F-F“ (Rýchlo dopredu)

alebo „DN/F.R“ (Rýchlo dozadu) preskočíte na vyššie alebo nižšie skladby. Disk sa začne prehrávať od vybranej skladby.

2. Ak chcete rýchlo vyhľadávať dopredu alebo dozadu v rámci skladby a nájsť jej konkrétnu

pasáž, stlačte a podržte tlačidlo „UP/F.F“ alebo „DN/F.R“. Prehrávač bude vyhľadávať dopredu alebo dozadu vysokou rýchlosťou. Keď začujete požadovanú pasáž, uvoľnite tlačidlo a prehrávanie bude pokračovať normálne od tohto bodu.

3. Ak chcete vybrať ďalší priečinok (album), stlačte tlačidlo „FOLDER“ na diaľkovom

ovládači. Funkcia OPAKOVAŤ/NÁHODNE Stlačením tlačidla „PLAY-MODE“ na zariadení alebo tlačidla „P.MODE“ na diaľkovom ovládaní vyberte režim opakovania: ONE: prehráva sa aktuálna skladba ALL: prehráva sa aktuálny priečinok (len na MP3-CD alebo USB) RAN: Skladby sa prehrávajú v náhodnom poradíPL895 / Návod na používanie v slovenčine

3. Ak chcete pokračovať v programovom prehrávaní, zopakujte krok 1 a krok 2.

Poznámka: Uložiť môžete celkovo 99 skladieb MP3 a 99 skladieb CD. Pri 99 skladbách MP3 alebo 99 skladbách CD sa na obrazovke raz objaví nápis „PROGFULL“.

program uložený v pamäti sa zruší. FUNKCIA BLUETOOTH

Táto jednotka má iba funkciu príjmu a nemôže sa pripojiť k slúchadlám Bluetooth

alebo podobným zariadeniam.

označené ako „PL895“ a potom potvrďte pripojenie.

3. Teraz môžete prenášať hudbu do zariadenia PL895 a všetky funkcie možno ovládať len z

prenosného zariadenia.

Na ochranu gramofónu pred poškodením počas prepravy sa v pravom hornom rohu plošiny gramofónu nachádza prepravná skrutka. Pred prehrávaním pomocou skrutkovača úplne otočte prepravnú skrutku v smere hodinových ručičiek (skrutka prejde nadol). Ak chcete gramofón pri preprave opäť uzamknúť, otočte skrutku v smere hodinových ručičiek, aby sa mechanizmus uzamkol.PL895 / Návod na používanie v slovenčine

Zarovnanie rýchlosti pomocou nastavenia výšky Rýchlosť gramofónu je vopred nastavená. Otáčaním ovládača v smere „+“ a „-“ môžete nastaviť rýchlosť a ovplyvniť tak zvukový výsledok podľa svojho ucha a osobného vkusu.

Zarovnanie polohy zastavenia prenoskového ramienka - Polohu prenoskového ramienka pri skončení prehrávania a vrátenie do nečinnej polohy možno upraviť zarovnávacou skrutkou nasledovne:- Pred zarovnávaním dajte dole z otvoru gumovú krytku: a. Ak systém nemôže dokončiť prehrávanie nahrávky a vrátiť sa skôr, použite krížový skrutkovač a otočte zarovnávacou skrutkou vnútri otvoru v smere hodinových ručičiek. Poloha zastavenia a vysunutia prenoskového ramienka sa posunie viac dovnútra k stredu nahrávky na dokončenie prehrávania. b. Ak sa systém nemôže automaticky vrátiť do pokojovej polohy po prehrávaní nahrávky, použite krížový skrutkovač a otočte zarovnávacou skrutkou vnútri otvoru proti smeru hodinových ručičiek. Poloha zastavenia a vysunutia prenoskového ramienka sa posunie viac od stredu nahrávky na dokončenie prehrávania. Poznámka: - Poloha zastavenia je veľmi subjektívna medzi rozdielnymi zákazníkmi, vyberte si najvhodnejšiu polohu na základe vlastnej zbierky nahrávok. Nastavenie z výroby je založené na najbežnejšej šablóne. - Počas nastavenia postupne kontrolujte polohu zastavenia a vyhnite sa nadmernému otáčaniu skrutky vnútri otvoru.

NASTAVENIE VÁHY IHLY

1. Zasuňte protizávažie úplne do zadnej časti prenoskového ramienka, až kým nedosiahne

koniec, otáčajte ho v smere hodinových ručičiek, až kým nezacvakne dovnútra.

2. Otáčajte protizávažím v smere hodinových ručičiek a dozadu, až kým nedosiahne bielu

čiaru, ako je znázornené na obrázku 2.

3. Otáčajte protiznačku bez protizávažia, kým nedosiahne polohu „3“.

4. Otáčajte protizávažím proti smeru hodinových ručičiek a dovnútra, až kým nedosiahne

príslušný pracovný tlak.PL895 / Návod na používanie v slovenčine

Poznámka: Pracovný tlak dodanej ihly je v rozsahu od 3 do 4 gramov. podľa výrobcu gramofónovej ihly. Všetky ihly majú vlastný pracovný tlak, pozrite si ich špecifikácie.

PREHRÁVANIE NAHRÁVOK

Tento systém obsahuje 2-rýchlostný gramofón s remeňovým pohonom plnej veľkosti. Môžete prehrávať nahrávky s rýchlosťou 33 a 45 ot./min.

1. Stlačením tlačidla „MODE“ prejdite do režimu „PHONO“.

2. Uistite sa, že ste odstránili kryt ihly a uvoľnili zámok prenoskového ramienka, ktorý zaisťuje

prenoskové ramienko k opierke prenoskového ramienka.

3. Nastavte volič rýchlosti gramofónu na príslušnú rýchlosť 33 alebo 45 ot./min. Ak prehrávate

prenoskového ramienka a gramofón sa zastaví. POZNÁMKA: Gramofón neotáčajte ani nezastavujte ručne. Pohybovanie gramofónom alebo jeho otáčanie bez zaistenia svorky prenoskového ramienka môžu mať za následok poškodenie prenoskového ramienka.

Nahrávanie jednej skladby:

Nahrávanie celého disku:

4. Na displeji sa zobrazí názov súboru a nápis „REC“. Jednotka začne nahrávať.

Nahrávanie môžete zastaviť stlačením tlačidla „STOP“.PL895 / Návod na používanie v slovenčine

sa zobrazí názov skladby a nápis „REC“. Jednotka začne nahrávať. Nahrávanie môžete zastaviť stlačením tlačidla „STOP“.

2. Počas režimu prehrávania BLUETOOTH

stlačte jedenkrát tlačidlo „RECORD“, na displeji sa zobrazí názov skladby a nápis „REC“. Jednotka začne nahrávať. Nahrávanie môžete zastaviť stlačením tlačidla „STOP“.

zobrazí názov skladby a nápis „REC“. Jednotka začne nahrávať. Nahrávanie môžete zastaviť stlačením tlačidla „STOP“.

displeji sa zobrazí názov skladby a nápis „REC“. Jednotka začne nahrávať. Nahrávanie môžete zastaviť stlačením tlačidla „STOP“. POZNÁMKA: BT 320 kb/s DAB 320 kb/s Gramofón 320 kb/s CD 320kb/s FM 320 kb/s AUX 320 kb/s

Odstránenie jednej skladby:

Stlačením tlačidla „MODE“ vyberte režim AUX. Zapojte zvukový kábel (nie je súčasťou dodávky) do zodpovedajúcej zásuvky „AUX IN“ na jednotke (PL895). Spustite prehrávanie pripojeného zariadenia a v PL895 budete počuť zvuk.

POUŽÍVANIE STLMENIA/EKVALIZÉRA

Počas režimu prehrávania raz stlačte tlačidlo „MUTE“ na diaľkovom ovládači. Nebude počuť zvuk z reproduktorov a na displeji sa zobrazí „MUTE“. Stlačením tlačidla „MUTE“, tlačidiel „VOL +/-“ zrušíte funkciu stlmenia a zvuk bude opäť počuť z reproduktorov. Počas režimu prehrávania vyberte iný zvukový efekt stlačením tlačidla „EQ“. Na výber sú tieto možnosti: „POP/ CLASSIC /ROCK/ JAZZ / FLAT“. Môžete si zvoliť požadovaný.

Počas bežnej prevádzky vložte kábel slúchadiel (nie je súčasťou dodávky) do zodpovedajúcej zásuvky „PHONES“ na jednotke. Teraz môžete počuť zvuk exportovaný do slúchadiel. Poznámka: Počas používania SLÚCHADIEL nastavte páčku hlasitosti nižšie. Aby ste predišli poškodeniu sluchu, nepočúvajte dlho pri vysokej hlasitosti.

NASTAVENIA NASTAVENIE JAZYKA Počas režimu prehrávania FM alebo DAB stlačte tlačidlo „MENU“, stlačením tlačidla „UP“ alebo „DN“ vyberte položku „SYSTEM“ a potvrďte stlačením tlačidla „ENTER“. Stlačením „UP“ alebo „DN“ vyberte položku „Language“ a stlačením tlačidla „ENTER“ potvrďte prechod do nastavenia „LANGUAGE“. Môžete vybrať spomedzi týchto možností „EN, FR, DE, IT, ES, SK, DK, PL, NO, FI“. ČAS

4. Môžete prechádzať rôznymi nastaveniami budíka. Ak chcete zmeniť nastavenie budíka,

vyberte bod, ktorý chcete zmeniť, a stlačte ovládač „SELECT/ENTER“.

5. Máte tieto možnosti:

➢ Zapnúť/Vypnúť ➢ Čas ➢ Dni: Denne, Raz, Pracovné dni, Víkendy ➢ Režim: DAB, FM, Bzučiak ➢ Hlasitosť ➢ Uložiť

6. Po dokončení nastavení budíka zvoľte možnosť „save“ a stlačením tlačidla

„SELECT/ENTER“ nastavenia uložte. Budík je teraz aktivovaný/deaktivovaný.

3. Časovač môžete nastaviť z rozsahu 15 až 90 minút. Po uplynutí zvoleného času spánku

sa jednotka automaticky prepne do pohotovostného režimu.

Zobrazí sa aktuálne nainštalovaná verzia softvéru.

4. Otáčaním tlačidla „SELECT/ENTER“ vyberte No alebo <Yes>.

Jednotku môžete pripojiť k externému zosilňovaču alebo prehrávaču (napríklad k magnetofónu) prostredníctvom konektora linkového výstupu. Na tento účel pripojte zariadenie k bežnému káblu RCA, ktorý dostanete u špecializovaného predajcu.PL895 / Návod na používanie v slovenčine

20 FM, 20 DAB+ Rýchlosť gramofónu
