PL790 - Gramofon Soundmaster - Bezplatný návod k obsluze

Druh produktu	Gramofon s řemenovým pohonem
Značka	Soundmaster
Model	PL790
Rychlosti přehrávání	33 1/3 a 45 otáček/min
Raménko	Vyvažené raménko s nastavitelným protizávažím a anti-skatingem
Přenoska	Předinstalovaná přenoska (typ nespecifikován)
Audio výstupy	RCA výstupy (L/P) s přepínačem LINE/PHONO
Bluetooth	Integrovaný Bluetooth vysílač (standardní dosah)
Talíř	Těžký kovový talíř
Napájení	Externí síťový adaptér (stejnosměrný, součástí balení)
Součástí balení	Adaptér pro 45 otáček, gumová podložka, protizávaží, ochranný kryt, napájecí kabel
Údržba	Čištění suchým hadříkem; nepoužívejte čisticí prostředky nebo abrazivní přípravky
Bezpečnost	Neotvírejte přístroj (riziko úrazu elektrickým proudem); používejte pouze v suchém vnitřním prostředí
Opravitelnost	Žádné díly opravitelné uživatelem; svěřte údržbu kvalifikovanému personálu
Shoda	Směrnice 2014/53/EU (certifikace CE)

Často kladené otázky - PL790 Soundmaster

Jak nainstalovat talíř gramofonu?

Umístěte kovový talíř na středovou osu tak, aby výřez byl zarovnán s hnací kladkou. Natáhněte řemen na hnací kladku. Poté vložte závěsy krytu do držáků na zadní straně přístroje.

Jak nastavit protizávaží raménka?

Nastavte anti-skating na 0. Uvolněte raménko a umístěte ho nad talíř. Otáčejte protizávažím, dokud není raménko rovnoběžné s deskou (vyvážení). Poté otočte stupnicový kroužek tak, aby 0 byla zarovnána s indexem, a poté otáčejte protizávažím, abyste dosáhli požadované přítlačné síly (obvykle 3 g).

Jak připojit gramofon k zesilovači?

Použijte přiložené RCA kabely (červený/bílý). Zapojte je do zdířek LINE/PHONO na zadní straně. Přepněte přepínač LINE/PHONO na LINE, pokud váš zesilovač nemá phono vstup, jinak na PHONO. Ujistěte se, že připojíte zemnící vodič (černý) ke svorce země na zesilovači.

Jak používat funkci Bluetooth?

Přepněte přepínač Bluetooth do polohy ON. Aktivujte režim párování na svém Bluetooth reproduktoru. Modrá LED dioda bliká během vyhledávání a po připojení se rozsvítí trvale. Pokud není po 3 minutách nalezeno žádné zařízení, LED dioda zčervená; vypněte a znovu zapněte Bluetooth.

Jak čistit hrot přenosky (stylus)?

Použijte speciální čisticí zařízení nebo jemný kartáček. Netřete silně a nikdy nepoužívejte rozpouštědla nebo chemikálie. Stylus je velmi křehký; nesprávné čištění jej může poškodit.

Co dělat, když z reproduktorů nevychází žádný zvuk?

Zkontrolujte, zda je přístroj zapnutý (vypínač ON/OFF na zadní straně). Ujistěte se, že jsou RCA kabely správně zapojeny a že přepínač LINE/PHONO je ve správné poloze. Zkontrolujte hlasitost zesilovače. Pokud používáte Bluetooth, zkontrolujte párování.

Jak změnit rychlost přehrávání (33/45 otáček)?

Použijte přepínač 33/45 RPM umístěný poblíž raménka. U desek 45 otáček s velkým středovým otvorem použijte přiložený adaptér.

Mohu si vyměnit přenosku sám?

Návod neposkytuje podrobnosti o výměně přenosky. Doporučuje se svěřit tuto operaci kvalifikovanému odborníkovi, aby nedošlo k poškození raménka nebo přenosky.

Jak udržovat gramofon?

Čistěte skříň a kryt suchým měkkým hadříkem. Nikdy nepoužívejte čisticí prostředky nebo abrazivní přípravky. Vyhněte se přímému slunečnímu záření nebo zdrojům tepla. Uchovávejte přístroj na suchém a dobře větraném místě.

Gramofon se během přehrávání zastaví, co dělat?

Zkontrolujte, zda je hnací řemen správně umístěn na talíři a kladce. Pokud je řemen uvolněný nebo prasklý, musí být vyměněn odborníkem. Také se ujistěte, že přepínač START/STOP je v poloze START.

NÁVOD K OBSLUZE PL790 Soundmaster

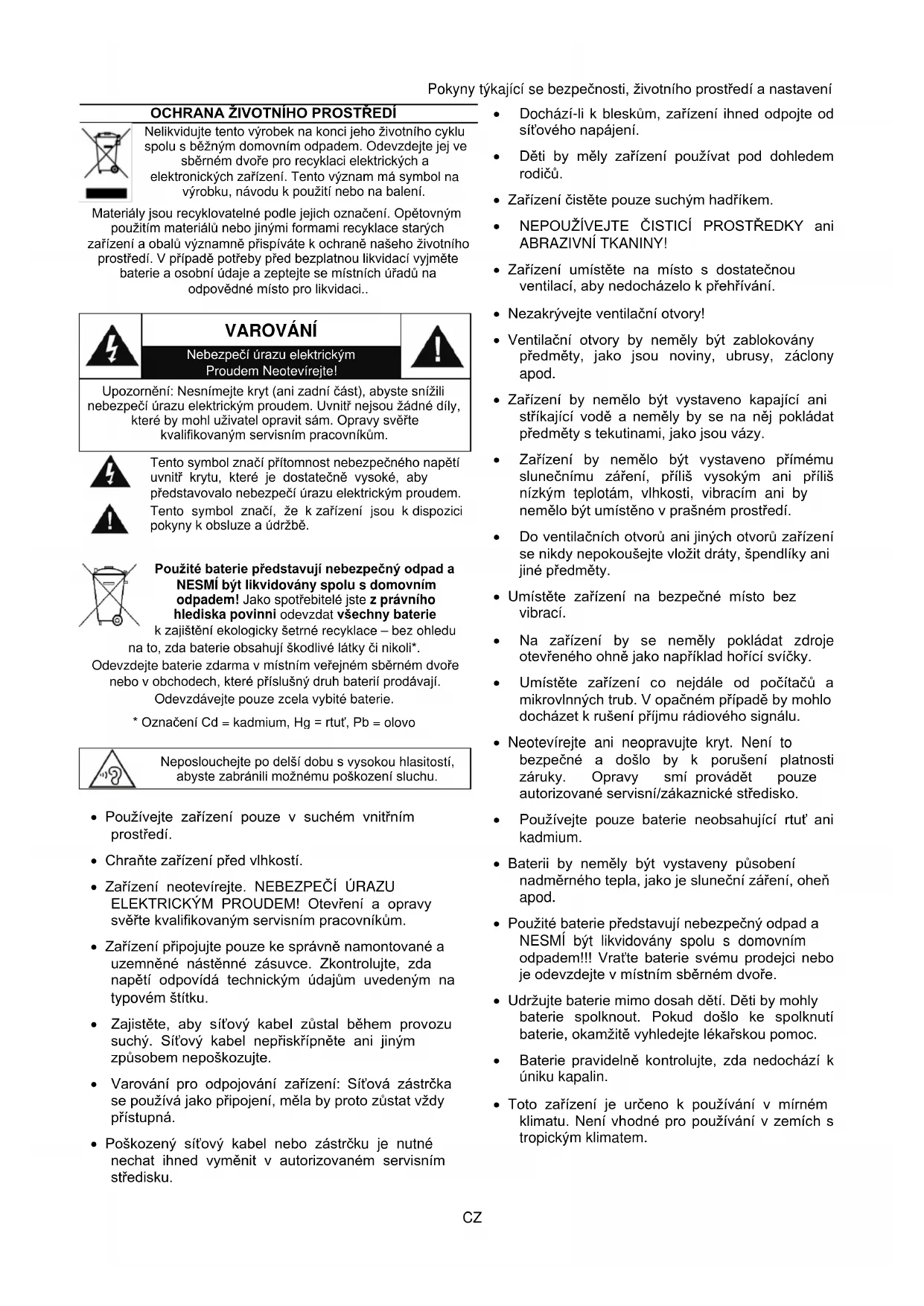

Nelikvidujte tento výrobek na konci jeho životního cyklu spolu s běžným domovním odpadem. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení. Tento význam má symbol na výrobku, návodu k použití nebo na balení.

Materiály jsou recyklovatelné podle jejich označení. Opětovným použitím materiálů nebo jinými formami recyklace starých zařízení a obalů významně přispíváte k ochraně našeho životního prostředí. V případě potřeby před bezplatnou likvidací vyjměte baterie a osobní údaje a zeptejte se místních úřadů na odpovědné místo pro likvidaci..

VAROVÁNÍ

Nebezpečí úrazu elektrickým Proudem Neotevírejte!

Upozornění: Nesnímejte kryt (ani zadní část), abyste snížili nebezpečí úrazu elektrickým proudem. Uvnitř nejsou žádné díly, které by mohl uživatel opravit sám. Opravy svěřte kvalifikovaným servisním pracovníkům.

Tento symbol značí přítomnost nebezpečného napětí uvnitř krytu, které je dostatečně vysoké, aby představovalo nebezpečí úrazu elektrickým proudem. Tento symbol značí, že k zařízení jsou k dispozici pokyny k obsluze a údržbě.

Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem! Jako spotřebitelé jste z právního hlediska povinni odevzdat všechny baterie k zajištění ekologicky šetrné recyklace – bez ohledu po, zda baterie obsahují škodlivé látky či nikoli*.

Odevzdejte baterie zdarma v místním veřejném sběrném dvoře nebo v obchodech, které příslušný druh baterií prodávají. Odevzdávejte pouze zcela vybité baterie.

* Označení Cd = kadmium, Hg = rtut', Pb = olovo

Neposlouchejte po delší dobu s vysokou hlasitostí, abyste zabránili možnému poškození sluchu.

• Používejte zařízení pouze v suchém vnitřním prostředí.
• Chraňte zařízení před vlhkostí.
• Zařízení neotevírejte. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Otevření a opravy svěřte kvalifikovaným servisním pracovníkům.
• Zařízení připojujte pouze ke správně namontované a uzemněné nástěnné zásuvce. Zkontrolujte, zda napětí odpovídá technickým údajům uvedeným na typovém štítku.
• Zajistěte, aby síťový kabel zůstal během provozu suchý. Síťový kabel nepřiskřípněte ani jiným způsobem nepoškozujte.
• Varování pro odpojování zařízení: Sít'ová zástrčka se používá jako připojení, měla by proto zůstat vždy přístupná.

• Poškozený síťový kabel nebo zástrčku je nutné nechat ihned vyměnit v autorizovaném servisním středisku.

• Dochází-li k bleskům, zařízení ihned odpojte od síťového napájení.

• Děti by měly zařízení používat pod dohledem rodičů.
• Zařízení čistěte pouze suchým hadříkem.
• NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY ani ABRAZIVNÍ TKANINY!
• Zařízení umístěte na místo s dostatečnou ventilací, aby nedocházelo k přehřívání.
• Nezakrývejte ventilační otvory!
• Ventilační otvory by neměly být zablokovány předměty, jako jsou noviny, ubrusy, záclony apod.
• Zařízení by nemělo být vystaveno kapající ani stříkající vodě a neměly by se na něj pokládat předměty s tekutinami, jako jsou vázy.
• Zařízení by nemělo být vystaveno přímému slunečnímu záření, příliš vysokým ani příliš nízkým teplotám, vlhkosti, vibracím ani by nemělo být umístěno v prašném prostředí.
• Do ventilačních otvorů ani jiných otvorů zařízení se nikdy nepokoušejte vložit dráty, špendlíky ani jiné předměty.
• Umístěte zařízení na bezpečné místo bez vibrací.
• Na zařízení by se neměly pokládat zdroje otevřeného ohně jako například hořící svíčky.
• Umístěte zařízení co nejdále od počítačů a mikrovlných trub. V opačném případě by mohlo docházet k rušení příjmu rádiového signálu.
• Neotevírejte ani neopravujte kryt. Není to bezpečné a došlo by k porušení platnosti záruky. Opravy smí provádět pouze autorizované servisní/zákaznické středisko.
• Používejte pouze baterie neobsahující rtut' ani kadmium.
• Baterii by neměly být vystaveny působení nadměrného tepla, jako je sluneční záření, oheň apod.
• Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem!!! Vraťte baterie svému prodejci nebo je odevzdejte v místním sběrném dvoře.
• Udržujte baterie mimo dosah dětí. Děti by mohly baterie spolknout. Pokud došlo ke spolknutí baterie, okamžitě vyhledejte lékařskou pomoc.
• Baterie pravidelně kontrolujte, zda nedochází k úniku kapalin.
• Toto zařízení je určeno k používání v mírném klimatu. Není vhodné pro používání v zemích s tropickým klimatem.

UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ

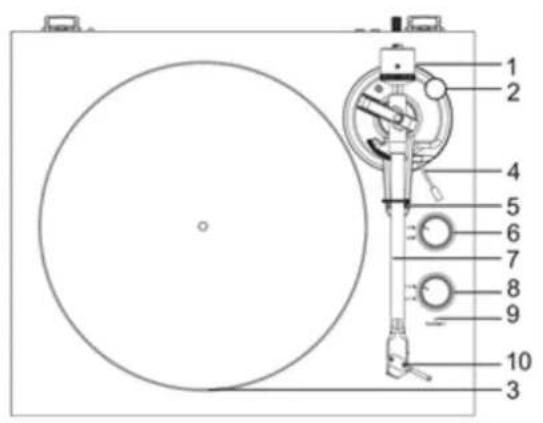

ČELNÍ POHLED

1 Protiváha
2 Anti-Skating
3 Těžký kovový talíř
4 Zdvih ramene
5 Držák tónového ramene

6 33 / 45 RMP Přepínač
7 Tónové rameno
8 START / STOP přepínač
9 Stavová LED dioda Bluetooth
10 Kazeta

ZPĚTNÝ POHLED

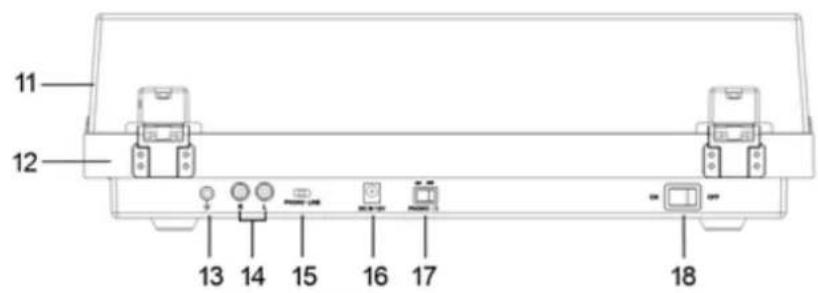

11 12 13 14 15 16 17 18

11 Prachový kryt
12 Hinch
13 GRND šroub
14 LINE / PHONO OUT (L + R)

15 LINE / PHONO Přepínač
16 DC vstupní konektor
17 Vypínač Bluetooth On/Off
18 ON/OFF Přepínač

MONTÁŽ

OBSAH DODÁVKY

Zařízení
Návod k obsluze
Pryžová podložka
Adaptér pro rychlost 45 ot./min
Záruční list

Adaptér
Protiprachový kryt
Hliníkový talíř
protiváha

• Gramofonové jehly jsou přesné součásti, manipulujte s nimi proto opatrně, abyste zabránili jejich ohnutí nebo poškození hrotů. Pokud se jehla ohne nebo poškodí, je možné, že nedokáže přesně sledovat drážku desek a mohla by je poškodit nebo způsobit jinou závadu.
• Pokud je jehla znečištěná, použijte běžně dostupný čisticí prostředek na gramofonové jehly nebo podobný výrobek určený k jejich čištění a jehlu vyčistěte.
• Nedrhněte hrot jehly ničím tvrdým příliš velkou silou. Neotírejte jehlu ředidlem ani žádnými jinými chemikáliemi. V opačném případě byste ji mohli poškodit.

VÝMĚNA NÁPLNĚ

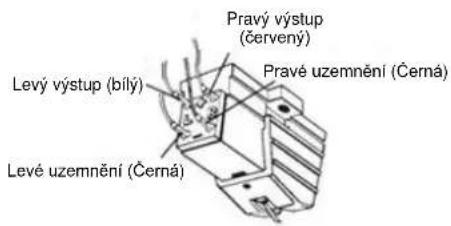

- Připojte vodiče ke svorkám nové kazety Barevné kódy vodičů jsou následující: Bílá Levý kladný kanál (L+)

Černý pravý kanál negativní (R-)

Pravý výstup (červený) Pravé uzemnění (Černá) Levý výstup (bílý) Levé uzemnění (Černá)

MONTÁŽ TALÍŘE GRAMOFONU

1. Závěsy zcela vložte do držáků závěsů na levém a pravém konci zadní strany zařízení.
2. Vyrovnejte vrchní části závěsů s držáky závěsů krytu gramofonu a vložte je.

SEJMUTÍ KRYTU GRAMOFONU

Podržte oba konce krytu gramofonu a pomalým zvedáním jej vyjměte spolu se závěsy ze zařízení. Poté z krytu gramofonu závěsy sejměte.

SEŘÍZENÍ RAMENE PŘENOSKY

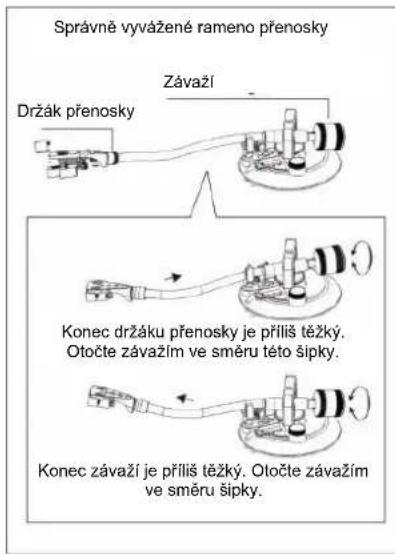

Nastavení vyvážení do roviny

1. Nastavte knoflík „ANTI-SKATING“ na hodnotu „0“.
2. Uvolněte svorku ramene a přesuňte rameno přenosky do prostoru mezi držákem ramene a talířem. Budťe přitom opatrní, abyste nepoškodili jehlu.
3. Přesuňte páčku „CUE LEVER“ dolů.

4. Jednou rukou podepřete zvedáček držáku přenosky a otáčením závaží buď ve směru hodinových ručiček, nebo proti němu nastavte vyvážení do roviny. „Vyvážení do roviny“ znamená, že rameno přenosky je v rovnoběžné poloze s deskou na talíři. Nemělo by se naklánět ke straně závaží ani ke straně držáku přenosky.

5. Vrat'te rameno prěnosky do držáku a pripevněte svorku ramene. Prítlačná síla je v pripadě vyvážení ramene prěnosky do roviny nulová, otočte proto kroužkem se stupnicí prítlačné síly pred závažím a nastavte na stupnici hodnotu „0“ v souladu s čárou ukazatele na hřídeli. Při provádění tohoto nastavení je nutné držet zároveň závaží a stupnici. Dávejte pozor, abyste neotáčeli protizávažím a raménko by mohlo být nevyvážené

Správně vyvážené rameno prénosky Závaží Držák prénosky Konec držáku prénosky je příliš těžký. Otočte závažím ve směru této šipky. Konec závaží je příliš těžký. Otočte závažím ve směru šipky.

Nastavení přítlačné síly

Otáčením protizávaží nastavte správnou vodicí sílu proti rysce na hřídeli protizávaží. Kroužek na stupnici síly sledování má kroky po 0,5 g a jedno úplné otočení protizávaží poskytne sílu sledování 2,0 g. Budete potřebovat alespoň 3 g.

Otočte tedy protizávažím 1,5x a zastavte se v poloze 1.

Kroužek se stupnicí

Nastavení antiskatingu

K nastavení mechanismu antiskatingu otáčejte knoflíkem „ANTI-SKATING“ tak, aby číslo odpovídající požadované přítlačné síle bylo naproti čáře ukazatele. Čísla na knoflíku antiskating odpovídají přítlačné síle 1 g. Nastavení funkce proti bruslení by zpravidla mělo odpovídat podpěrné hmotnosti jehly (3,0 gramu)

Čára ukazatele Knoflik antiskating

ZAPOJENÍ

Zdířky analogového audiovýstupu (L + R)

Slouží k výstupu analogových audiosignálů.

Typ výstupního signálu se mění pomocí nastavení přepínače „PHONO / LINE“.

Přepínač volby GRAMOFONU / LINKOVÉHO VSTUPU

LINE: Výstupem ze zdířek analogového audiovýstupu jsou signály, které byly zesíleny vestavěným zesilovačem ekvalizéru.

PHONO: Využijte tuto polohu při připojení k zařízení, které má vstupy PHONO.

Konektor vstupu napájení

Nepoužívejte žádný jiný napájecí adaptér než ten, který je součástí dodávky.

Ujistěte se, že napětí je stejné jako napětí uvedené na identifikačním štítku napájecího adaptéru.

Dodaný napájecí adaptér připojte k řádně nainstalované a uzemněné elektrické zásuvce a konektor kabelu do zdířky DC IN na zadní straně přístroje.

Pokud zařízení plánujete po delší dobu nepoužívat, odpojte napájecí kabel ze zásuvky.

ZÁKLADNÍ OVLÁDÁNÍ

Přehrávání desek

1. Zapněte zařízení stisknutím tlačítka „ON/OFF“ na zadní straně zařízení.

2. Pomalu otevřete kryt gramofonu.

3. Položte na talíř desku. Přehráváte-li desku „single play“ (SP) s velkým otvorem a rychlostí 45 ot./min, použijte dodaný adaptér.

4. Otočte přepínač „33 / 45 RPM“ do polohy 33 nebo 45 a přepínač „START/STOP“ do polohy „START“.

5. Posunutím svorky ramene prěnosky uvolněte rameno prěnosky.

6. Zvedněte páčku „CUE LEVER“.

7. Můžete také ponechat zvedací páčku dole a přesunout zvednuté rameno přenosky nad desku a poté jeho pomalým spuštěním začít přehrávání.

8. Přesuňte rameno přenosky na okraj desky nebo stopy, od které chcete začít přehrávat.

9. Pomalu spustte rameno prénosky, dokud se nebude jehla dotýkat desky a nezačne přehrávání.

Při skončení přehrávání

1. Mírně zvedněte zvedací páčku nebo háček držáku prěnosky a vraťte rameno prěnosky zpět do držáku.

2. Otočením přepínače „START/STOP“ do polohy „STOP“ talíř zastavte. Jakmile se talíř zastaví, modrý indikátor LED také zhasne.

VYSÍLAČ BLUETOOTH®

Párování funkce BLUETOOTH® se stereosystémem

Nastavte přijímací zařízení BLUETOOTH® do režimu párování;

Přepněte přepínač Bluetooth do polohy "ON".

Zapněte jednotku. Gramofon je připraven k připojení a indikační LED BLUETOOTH® bliká.

Když je párování úspěšně provedeno, kontrolka LED BLUETOOTH® gramofonu se rozsvítí.

Poznámka: Tato jednotka se připojí k nejbližšímu reproduktoru BLUETOOTH®, který je v jeho blízkosti. Pokud se po 3 minutách nenajde žádný reproduktor BLUETOOTH®, se kterým by bylo možné spárovat, vysílač BLUETOOTH® se deaktivuje a kontrolka LED se rozsvítí červeně. Chcete-li aktivovat funkci BLUETOOTH®, vypněte tlačítko „Bluetooth“ a znovu jej zapněte.

Aktuální verzi manuálu lze stáhnout z www.soundmaster.de

Technické změny a chyby tisku jsou vyhrazeny.

Autorská práva jsou ve vlastnictví společnosti Woerlein GmbH, 90556

Kopírování pouze se souhlasem společnosti Woerlein GmbH
