Type de produit	Platine vinyle à entraînement par courroie
Marque	Soundmaster
Modèle	PL790
Vitesses de lecture	33 1/3 et 45 tours/min
Bras de lecture	Bras équilibré avec contrepoids réglable et anti-skating
Cartouche	Cartouche préinstallée (type non spécifié)
Sorties audio	Sorties RCA (L/R) avec commutateur LINE/PHONO
Bluetooth	Émetteur Bluetooth intégré (portée standard)
Plateau	Plateau en métal lourd
Alimentation	Adaptateur secteur externe (CC, inclus)
Accessoires inclus	Adaptateur 45 tours, tapis caoutchouc, contrepoids, couvercle de protection, câble d'alimentation
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de détergents ou de produits abrasifs
Sécurité	Ne pas ouvrir l'appareil (risque d'électrocution) ; utiliser uniquement en intérieur sec
Réparabilité	Aucune pièce réparable par l'utilisateur ; confier l'entretien à un personnel qualifié
Conformité	Directive 2014/53/EU (certifié CE)

FOIRE AUX QUESTIONS - PL790 Soundmaster

Comment installer le plateau de la platine ?

Placez le plateau métallique sur l'axe central en alignant la découpe sur le rouleau d'entraînement. Tirez la courroie sur la poulie d'entraînement. Ensuite, insérez les charnières du couvercle dans les supports à l'arrière de l'appareil.

Comment régler le contrepoids du bras de lecture ?

Mettez l'anti-skating à 0. Libérez le bras et placez-le au-dessus du plateau. Tournez le contrepoids jusqu'à ce que le bras soit parallèle au disque (équilibre). Ensuite, tournez l'anneau gradué pour aligner le 0 sur l'index, puis tournez le contrepoids pour obtenir la force d'appui souhaitée (généralement 3g).

Comment connecter la platine à un amplificateur ?

Utilisez les câbles RCA (rouge/blanc) fournis. Branchez-les aux prises LINE/PHONO à l'arrière. Réglez le commutateur LINE/PHONO sur LINE si votre ampli n'a pas d'entrée phono, sinon sur PHONO. Assurez-vous de connecter le fil de terre (noir) à la borne de masse de l'ampli.

Comment utiliser la fonction Bluetooth ?

Mettez le commutateur Bluetooth en position ON. Activez le mode d'appairage sur votre enceinte Bluetooth. Le voyant LED bleu clignote pendant la recherche et devient fixe une fois connecté. Si aucun appareil n'est trouvé après 3 minutes, la LED devient rouge ; éteignez et rallumez le Bluetooth.

Comment nettoyer la pointe de lecture (stylet) ?

Utilisez un dispositif de nettoyage dédié ou une brosse douce. Ne frottez pas vigoureusement et n'utilisez jamais de solvants ou de produits chimiques. Le stylet est très fragile ; un mauvais nettoyage peut l'endommager.

Que faire si aucun son ne sort des enceintes ?

Vérifiez que l'appareil est allumé (interrupteur ON/OFF à l'arrière). Assurez-vous que les câbles RCA sont correctement branchés et que le commutateur LINE/PHONO est en bonne position. Vérifiez le volume de votre amplificateur. Si vous utilisez Bluetooth, vérifiez l'appairage.

Comment changer la vitesse de lecture (33/45 tours) ?

Utilisez le commutateur 33/45 RPM situé près du bras de lecture. Pour les disques 45 tours avec un grand trou central, utilisez l'adaptateur inclus.

Puis-je remplacer la cartouche moi-même ?

La notice ne fournit pas de détails pour le remplacement de la cartouche. Il est recommandé de confier cette opération à un professionnel qualifié pour éviter d'endommager le bras ou la cartouche.

Comment entretenir la platine ?

Nettoyez le boîtier et le couvercle avec un chiffon sec et doux. Ne jamais utiliser de détergents ou de produits abrasifs. Évitez l'exposition directe au soleil ou à des sources de chaleur. Gardez l'appareil dans un endroit sec et bien ventilé.

La platine s'arrête de tourner pendant la lecture, que faire ?

Vérifiez que la courroie d'entraînement est correctement placée sur le plateau et la poulie. Si la courroie est détendue ou cassée, elle doit être remplacée par un professionnel. Assurez-vous également que le commutateur START/STOP est en position START.

MODE D'EMPLOI PL790 Soundmaster

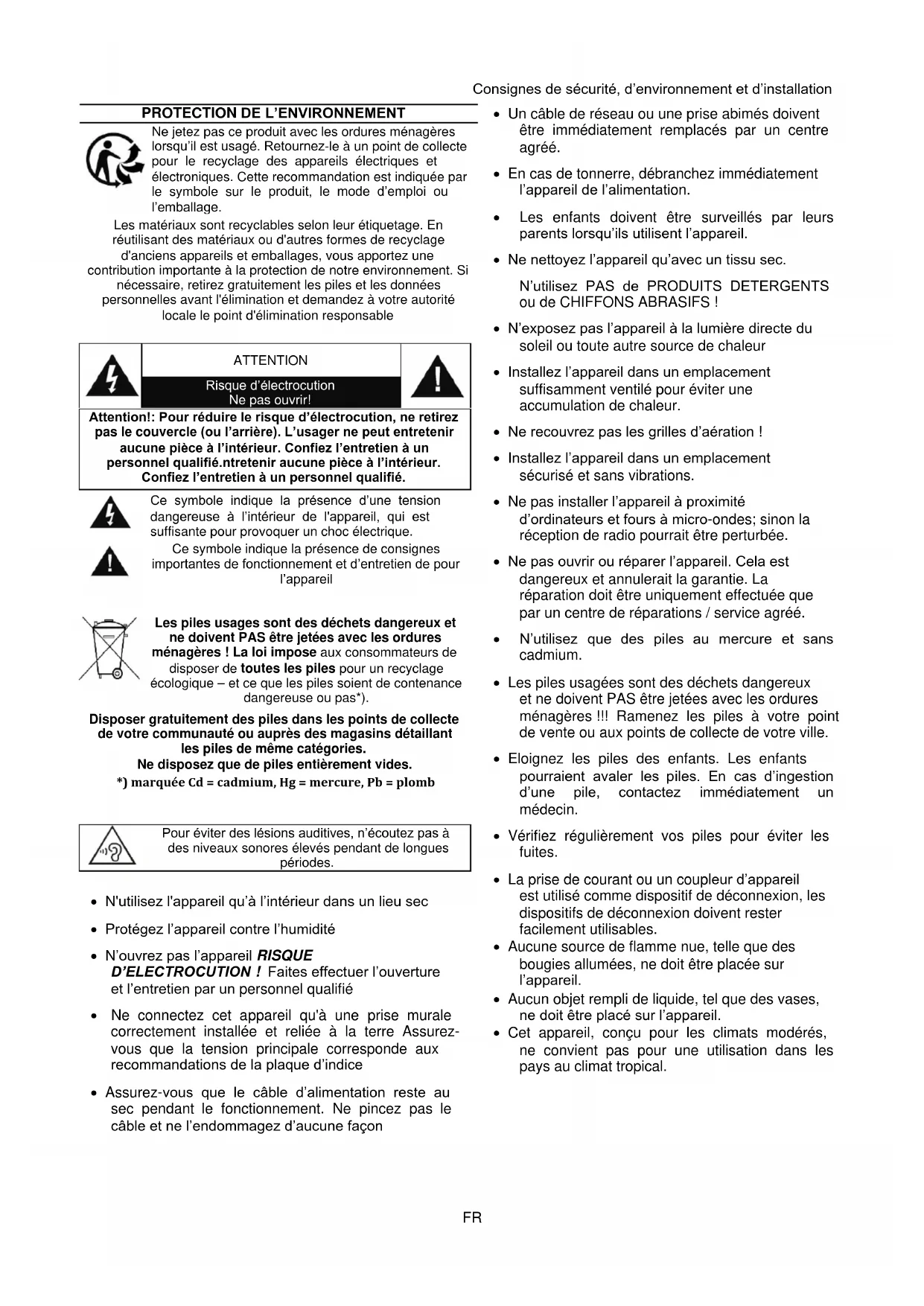

Ne jetez pas ce produit avec les ordures ménagères lorsqu'il est usagé. Retournez-le à un point de collecte pour le recyclage des appareils électriques et électroniques. Cette recommandation est indiquée par le symbole sur le produit, le mode d'emploi ou l'emballage.

Les matériaux sont recyclables selon leur étiquetage. En réutilisant des matériaux ou d'autres formes de recyclage d'anciens appareils et emballages, vous apportez une contribution importante à la protection de notre environnement. Si nécessaire, retirez gratuitement les piles et les données personnelles avant l'élimination et demandez à votre autorité locale le point d'élimination responsable.

Risque d'électrocution ne pas ouvrir!

Attention!: Pour réduire le risque d'électrocution, ne retirez pas le couvercle (ou l'arrière). L'usager ne peut entretenir aucune pièce à l'intérieur. Confiez l'entretien à un personnel qualifié.

Ce symbole indique la présence d'une tension dangereuse à l'intérieur de l'appareil, qui est suffisante pour provoquer un choc électrique.

Ce symbole indique la présence de consignes importantes de fonctionnement et d'entretien pour l'appareil

Les piles usagées sont des déchets dangereux et ne doivent PAS être jetées avec les ordures ménagères ! La loi impose aux consommateurs de disposer de toutes les piles pour un recyclage écologique – et ce que les piles soient de contenance dangereuse ou pas*).

Disposer gratuitement des piles dans les points de collecte de votre communauté ou auprès des magasins détaillant les piles de même catégories.

Ne disposez que de piles entièrement vides.

*) marquée Cd = cadmium, Hg = mercure, Pb = plomb

Pour éviter des lésions auditives, n'écoutez pas à des niveaux sonores élevés pendant de longues périodes.

• N'utilisez l'appareil qu'à l'intérieur dans un lieu sec
• Protégez l'appareil contre l'humidité
• N'ouvrez pas l'appareil. RISQUE D'ELECTROCUTION ! Faites effectuer l'ouverture et l'entretien par un personnel qualifié.
• Ne connectez cet appareil qu'à une prise murale correctement installée et reliée à la terre. Assurez-vous que la tension principale corresponde aux recommandations de la plaque d'indice.
• Assurez-vous que le câble d'alimentation reste au sec pendant le fonctionnement. Ne pincez pas le câble et ne l'endommagez d'aucune façon
• Un câble de réseau ou une prise abimés doivent être immédiatement remplacés par un centre agréé.
• En cas de tonnerre, débranchez immédiatement l'appareil de l'alimentation.
• Les enfants doivent être surveillés par leurs parents lorsqu'ils utilisent l'appareil.
• Ne nettoyez l'appareil qu'avec un tissu sec.

N'utilisez PAS de PRODUITS DETERGENTS ou de CHIFFONS ABRASIFS !

• N'exposez pas l'appareil à la lumière directe du soleil ou toute autre source de chaleur
• Installez l'appareil dans un emplacement suffisamment ventilé pour éviter une accumulation de chaleur.
• Ne recouvrez pas les grilles d'aération !
• Installez l'appareil dans un emplacement sécurisé et sans vibrations.
• Ne pas installer l'appareil à proximité d'ordinateurs et fours à micro-ondes; sinon la réception de radio pourrait être perturbée.
• Ne pas ouvrir ou réparer l'appareil. Cela est dangereux et annulerait la garantie. La réparation doit être uniquement effectuée par un centre de réparations / service agréé.
• N'utilisez que des piles au mercure et sans cadmium.
• Les piles usagées sont des déchets dangereux et ne doivent PAS être jetées avec les ordures ménagères !!! Ramenez les piles à votre point de vente ou aux points de collecte de votre ville.
• Éloignez les piles des enfants. Les enfants pourraient avaler les piles. En cas d'ingestion d'une pile, contactez immédiatement un médecin.
• Vérifiez régulièrement vos piles pour éviter les fuites.
• La prise de courant ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, les dispositifs de déconnexion doivent rester facilement utilisables.
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.
• Aucun objet rempli de liquide, tel que des vases, ne doit être placé sur l'appareil.
• Cet appareil, conçu pour les climats modérés, ne convient pas pour une utilisation dans les pays au climat tropical.

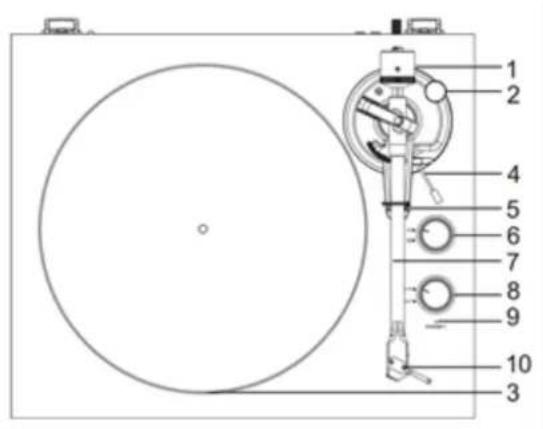

VUE de FACE

1 Contrepoids 2 Anti-Skating 3 Plateau en métal lourd 4 Relevage du bras de lecture 5 Support de bras de lecture

6 33 / 45 RMP switch 7 Bras de lecture 8 START / STOP switch 9 Voyant d'état Bluetooth 10 Cartouche

VUE Arrière

11 Housse de protection

12 Hinch

13 GRND visser

14 LINE / PHONO OUT (L + R)

15 LINE / PHONO Interrupteur 16 Connecteur d'entrée CC 17 Commutateur marche/arrêt Bluetooth 18 ON/OFF Interrupteur

Contenu de l'envoi

Unité principale Manuel d'instructions ▶ Tapis en caoutchouc Adaptateur de 45 tr/min stylet Fiche de garantie

Adaptateur CA ▶ Couvercle de protection Plateau en métal Contrepoids

Notes concernant la pointe de lecture

• Le stylet est un dispositif de précision. Manipulez-le avec soin pour éviter d'en plier ou d'en endommager la pointe. Un stylet plié ou endommagé peut avoir du mal à suivre correctement les sillons du disque, ce qui peut endommager ce dernier ou provoquer un dysfonctionnement de l'unité.
• Lorsque le stylet est sale, utilisez un dispositif de nettoyage dédié ou un produit similaire disponible sur le marché pour le nettoyer.
• Évitez de frotter vigoureusement la pointe du stylet avec un objet dur. Ne nettoyez jamais le stylet à l'aide d'un dissolvant ou d'un produit chimique, car cela pourrait l'endommager.

Mise à la terre (noir)

Installation du plateau de la platine

1. Courroie et ruban de la platine (préinstallés sur le plateau métallique et la courroie de la platine)
2. Pour installer le plateau sur l'appareil et la courroie sur la poulie, veuillez procéder comme suit :
3. Positionnez le plateau avec la découpe sur le rouleau d'entraînement.
4. b. Tirez la courroie sur la poulie d'entraînement

1. Insérez entièrement les charnières dans les supports dédiés situés sur les excroissances gauche et droite à l'arrière de l'unité principale.
2. Alignez les pointes des charnières sur les supports de charnières du couvercle de la platine, puis insérez les pointes.

Retrait du couvercle de la platine

Saisissez deux côtés du couvercle de la platine et soulevez délicatement avec les charnières pour retirer l'ensemble de l'unité, puis retirez les charnières sur le couvercle.

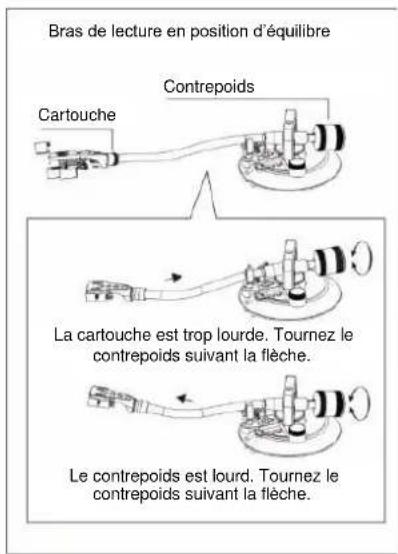

Réglage de l'équilibre

1. Réglez la molette « ANTI-SKATING » sur « 0 ».
2. Relâchez la pince du bras de lecture, puis déplacez le bras vers l'espace compris entre le support du bras et le plateau, en évitant d'endommager le stylet.
3. Réglez le « SUPPORT DE BRAS DE LECTURE » sur la position basse.
4. Tenez le repose-doigt de la cartouche d'une main et recherchez la position d'équilibre en tournant le contrepoids dans le sens horaire ou antihoraire. Le niveau d'équilibre est celui où le bras de lecture est parallèle au disque installé sur la platine et au bras. Évitez donc toute inclinaison vers le contrepoids ou la cartouche.
5. Ramenez le bras de lecture vers le support dédié et serrez la pince du bras. Étant donné que la force d'appui est nulle lorsque le bras de lecture est en position d'équilibre, tournez simplement l'anneau gradué indiquant la force d'appui situé face au contrepoids et alignez la valeur « 0 » de la graduation sur la ligne d'index de l'axe. Attention à ne pas tourner le contrepoids et le bras de lecture deviendra déséquilibré

Réglage de la force d'appui

En tournant le contrepoids, réglez la force d'appui correcte à l'opposé de la ligne d'index sur l'arbre du contrepoids. L'anneau d'échelle de la force d'appui a des pas de 0,5 g et un tour complet du contrepoids donnera une force d'appui de 2,0 g. Vous aurez besoin d'au moins 3 g.

Tournez donc le contrepoids 1,5 fois et arrêtez-vous à la position

Réglage de l'anti-skating

Pour régler le mécanisme d'anti-skating, tournez la molette « ANTI-SKATING » jusqu'à ce que la valeur correspondant à la force d'appui requise soit en regard de la ligne d'index. Les chiffres figurant sur la molette d'anti-skating correspondent à une force d'appui de 1 g. En règle générale, le réglage de la fonction anti-patinage doit correspondre à celui du poids portant de l'aiguille (3,0 grammes)

Prises de sortie audio analogique (g + d)

Elles diffusent un signal audio analogique.

Le commutateur « PHONO / LINE » permet de définir le type de signal de sortie.

Sélecteur de fonction PHONO/LIGNE

LINE : les signaux amplifiés par l'amplificateur avec égaliseur intégré sont diffusés depuis les prises de sortie audio analogiques.

PHONO : utilisez cette fonction pour brancher l'unité sur des périphériques équipés d'entrées PHONO.

Connecteur d'entrée CC

N'utilisez jamais un adaptateur secteur autre que celui fourni.

Assurez-vous que la tension est la même que celle indiquée sur la plaque d'identification de l'adaptateur secteur.

Connectez l'adaptateur secteur fourni à une prise de courant de sécurité correctement installée et la fiche du câble à la prise d'entrée en courant continu située à l'arrière de l'appareil.

Débranchez le cordon d'alimentation lorsque vous envisagez de ne pas utiliser l'appareil pendant longtemps.

Lecture de disques

1. Appuyez sur le bouton «ON/OFF » situé à l'arrière de l'appareil pour l'allumer.
2. Ouvrez délicatement le couvercle de l'appareil.
3. Installez un disque sur la platine. Pour lire un disque de 45 tr/min à large trou, utilisez l'adaptateur fourni.
4. Tourner le commutateur « 33 / 45 RPM » en position 33 ou 45 et le commutateur « START/STOP » en position « START ».
5. Réglez la pince du bras de lecture pour libérer le bras.
6. Soulevez le « SUPPORT DE BRAS DE LECTURE ».
7. Vous pouvez également laisser le relève-bras au repos et déplacer le bras de lecture au-dessus du disque, puis l'abaisser délicatement pour démarrer la lecture.
8. Placez le bras de lecture sur le bord du disque ou sur la piste que vous souhaitez lire.
9. Abaissez doucement le bras de lecture jusqu'à ce que le stylet touche le disque; la lecture démarre.

1. Soulevez soigneusement le relève-bras ou le crochet de la cartouche et ramenez le bras de lecture à son support.
2. Réglez le commutateur « START/STOPP » sur « STOP » pour arrêter l'appareil. Le voyant LED bleu s'éteint également.

Couplage du bluetooth® à un appareil stéréo

1. Réglez le périphérique récepteur BLUETOOTH® sur le mode d'appairage;
2. Mettez le commutateur Bluetooth en position "ON"
3. Allumez l'appareil. La platine est prête à être connectée et le voyant LED BLUETOOTH® clignote.
4. Lorsque l'appairage est effectué avec succès, le voyant LED BLUETOOTH® de la platine tourne-disque est fixe

Remarque : Cet appareil se connectera au haut-parleur Bluetooth le plus proche qui se trouve à proximité. Si après 3 minutes, aucun haut-parleur Bluetooth ne peut être trouvé, l'émetteur Bluetooth deviendra inactif et la LED deviendra rouge. Pour activer la fonction Bluetooth, éteignez le bouton "Bluetooth" et rallumez-le.

La version actuelle du manuel peut être téléchargée sur www.soundmaster.de

Modifications techniques et fautes d'impression réservées

Copyright de Wörlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Duplication uniquement avec l'autorisation de Wörlein GmbH

Par la présente, Wörlein GmbH déclare que cet appareil est conforme aux exigences principales et autres clauses applicables de la Directive 2014/53/EU.

Une copie de la déclaration de conformité peut être obtenue à l'adresse ci-dessus.
