BEDIENUNGSANLEITUNG PL550BR Soundmaster

PL550BR Hersteller Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email. [e-mail] GERMANY Web: www.woerlein.comDieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können. Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

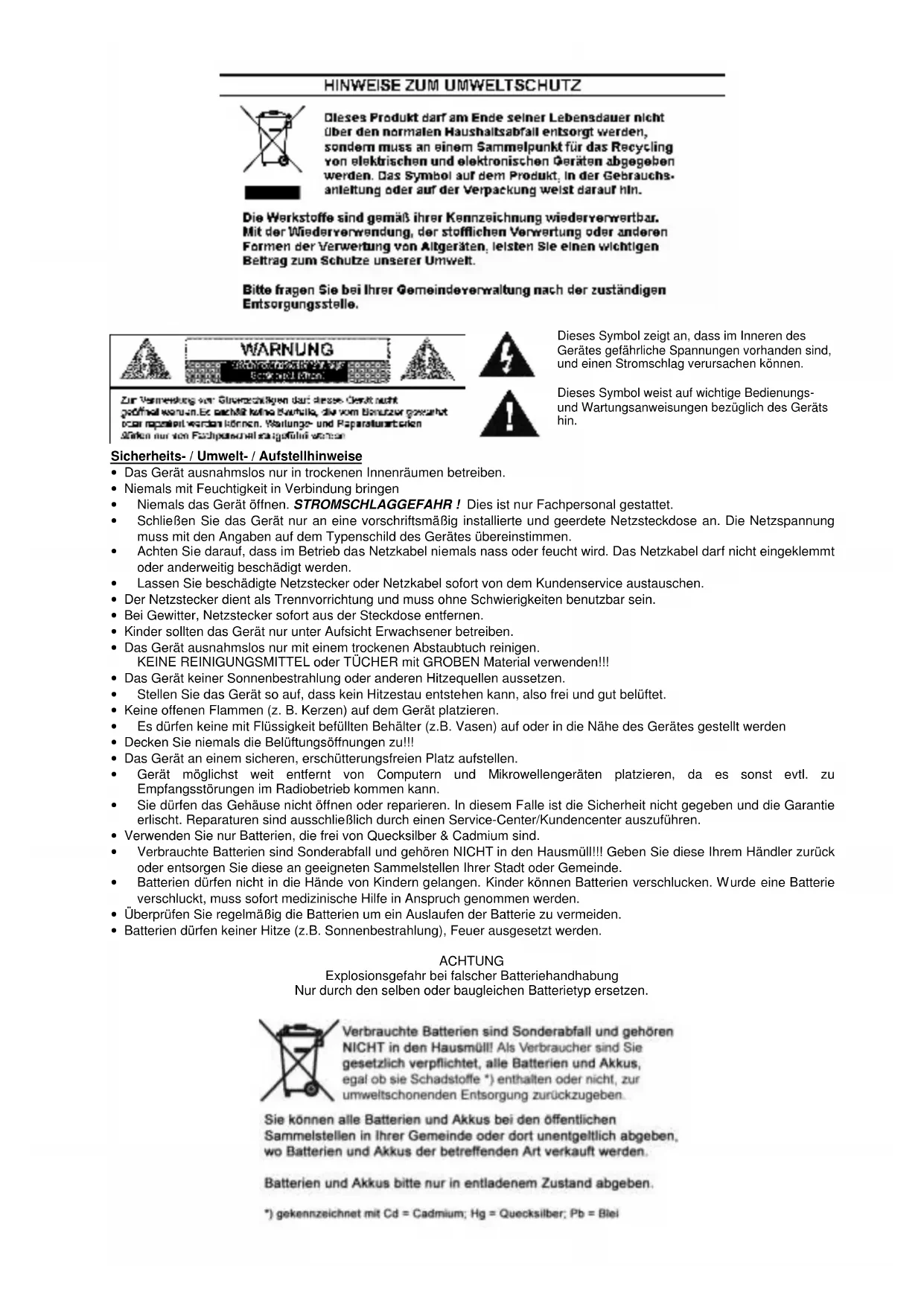

Sicherheits- / Umwelt- / Aufstellhinweise

• Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

• Niemals mit Feuchtigkeit in Verbindung bringen

• Niemals das Gerät öffnen. STROMSCHLAGGEFAHR ! Dies ist nur Fachpersonal gestattet.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

• Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

• Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein.

• Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.

• Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

• Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

• Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

• Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

• Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.

• Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden

• Decken Sie niemals die Belüftungsöffnungen zu!!!

• Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

• Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

• Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

• Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

• Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden. ACHTUNG Explosionsgefahr bei falscher Batteriehandhabung Nur durch den selben oder baugleichen Batterietyp ersetzen.PL550BR / Deutsche Bedienungsanleitung

1) Titelsprung/-suche Vorwärts / Rückwärts

4) Aufnahme LED Anzeige

7) Funktionswahlschalter

12) Staubschutzabdeckung

14) Wiedergabe LED Anzeige

16) Ein / Aus & Lautstärke

21) Adapter für Single Platten (45)

22) Plattenspieler Geschwindigkeitswahlschalter

Fernbedienung Titelsprung/-suche Vorwärts Drücken um zum nächsten Titel zu springen; Drücken und halten um Vorwärts zu suchen

Titelsprung/-suche Rückwärts Drücken um zum vorherigen Titel zu springen Drücken und halten um Rückwärts zu suchen

Wiedergabe/Pause Drücken um die Wiedergabe zu starten / unterbrechen.

Folder up / down Drücken um Ordner (Album) zu wählen.

Stop Drücken um die Wiedergabe zu unterbrechen

Rep / Ran Drücken um Wiederhol- bzw. Zufallsfunktion zu starten.

TS - Track Separation Drücken um die Titel-Trennung zu aktivieren.

Rec Drücken um die Aufnahmefunktion zu aktivieren

Delete Drücken und halten um den gegenwärtigen Titel zu löschen.PL550 / Deutsche Bedienungsanleitung

1. Das Batteriefach ist an der Rückseite der Fernbedienung.

2. Entfernen Sie den Batteriefachdeckel, indem Sie die

Lasche eindrücken und den Deckel herausheben.

3. Legen Sie zwei AAA-Batterien (nicht im Lieferumfang

enthalten) in das Batteriefach und achten Sie auf die richtige Polarität.

4. Schließen Sie das Batteriefach.

Vorsicht: Andere Bedienungen oder Einstellungen als hier beschrieben, können zu gefährlicher Strahlenbelastung führen. Dieses Gerät sollte von niemandem anderem, außer qualifiziertem Servicepersonal geöffnet oder repariert werden. INSTALLATION Packen Sie das Gerät aus und entfernen Sie das Schutzmaterial. Wählen Sie einen geeigneten Platz für das Gerät, beispielsweise eine trockene, ebene, rutschfeste Oberfläche, auf der es ihnen leicht fällt, das Gerät zu bedienen. Stromversorgung Achten Sie darauf, dass die Spannung die gleiche ist wie die auf dem Typenschild angegeben. Schließen Sie das mitgelieferte Netzkabel (27)an eine ordnungsmäßig installierte Steckdose an Stellen Sie sicher, dass ihr Gerät ausreichend belüftet wird. Drehen Sie den „Power ON / OFF“ (16) Knopf in Uhrzeigerichtung bis die „Betriebsanzeige“ (11) leuchtet. Das Gerät ist nun betriebsbereit.

RADIO BETRIEB Sendereinstellung

1. Schalten Sie das Gerät ein (16) und wählen Sie mit dem Funktionswahlschalter (7) den Radio Betrieb.

2. Stellen Sie die gewünschte Station mit der

Senderfrequenzeinstellung (10) ein.

3. Wählen Sie die gewünschte Lautstärke mit Lautstärkeregler (16).

UKW Mono / Stereo Empfang Wählen Sie STEREO (17) um Stationen im Stereo zu empfangen; wenn das Empfangssignal schwach und dadurch der Stereo Empfang gestört ist wählen. Wird eine Stereo Station empfangen leuchtet die Stereo LED (19) auf. Empfangshinweis: Für den bestmöglichen UKW Empfang die Wurfantenne vollständig entwickeln und ausrichten.PL550BR / Deutsche Bedienungsanleitung

PLATTENSPIELER BETRIEB - Entfernen Sie den Nadelschutz. - Achten Sie darauf, dass der Tonarm frei beweglich ist und die Schutzkappe entfernt ist.

1. Wählen Sie den PHONO Modus mit dem Funktionswahlschalter (7).

2. In Abhängigkeit der verwendeten Platte wählen Sie mit dem Geschwindigkeitswahlschalter (22) die korrekte

3. Legen Sie die Platte auf den Plattenteller, verwenden Sie den Adapter (21) falls erforderlich.

4. Heben Sie den Tonarm an, und bewegen Sie den Tonarm langsam in Richtung der Platte. Der Plattenteller

5. Legen Sie den Tonarm Vorsichtig auf die Platte.

6. Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (16) ein.

7. Je nachdem ob Sie den Auto-Stopp-Schalter (23) auf Ein oder Aus eingestellt haben, stoppt am Ende der

Schallplatte der Plattenspieler. Heben Sie den Tonarm an und führen Sie ihn auf die Tonarmstütze zurück.

8. Um manuell zu stoppen, heben Sie den Tonarm Vorsichtig von der Platte und legen Sie den Tonarm auf die

Tonarmstütze Hinweis: Das Gerät ist mit einem Auto-Stopp-Schalter ausgestatten, dieser Schalter regelt die automatische Abschaltung der Schallplatte. Ein = Schaltet am Ende der Platte ab. Aus= Plattenteller dreht sich am Ende der Platte weiter. Falls Ihr Plattenspieler die Musikwiedergabe zu früh abschaltet, deaktivieren Sie den Auto-Stop-Schalter. Bemerkung: Ist ein Kabel (3.5mm) an der Aux-In Buchse (18) angeschlossen wird der Plattenspieler deaktiviert, um den Plattenspieler zu verwenden entfernen Sie bitten das Kabel. AUX-IN BETRIEB Schließen Sie ein Zuspielgerät (z.B. MP3-Spieler oder ähnlich) über 3.5 mm Klinkenkabel (nicht im Lieferumfang) an die Buchse (18) an. Das wiedergegebene Signal kann auch aufgenommen (encodiert) werden.

1. Stellen sie den Funktionswahlschalter (7) in die PHONO/AUX Position.

Stellen Sie die Lautstärke wie gewünscht durch Drehen am Drehregler (16) ein.

Starten Sie die Wiedergabe an dem externen Gerät. USB BETRIEB Anschließen:

1. Um Beschädigungen vorzubeugen, schließen Sie den USB Stick immer im ausgeschalteten Zustand an,

bzw. entfernen Sie den USB Stick nur im ausgeschalteten Zustand.

2. Achten sie darauf den USB-Stick in der richtigen Lage einzustecken.

1. Schließen Sie den USB-Stick an.

2. Schalten Sie das Gerät ein.

3. Stellen sie den Funktionswahlschalter (7) in die USB-Position.

4. Das Gerät startet automatisch mit dem "Lesen" und dem Wiedergeben der Dateien, die Anzeige (14)

beginnt zu leuchten. Bemerkung: - Der USB Anschluss unterstützt keine USB-Hubs und ist auch nicht geeignet zum direkten anschließen an einem PC. - Es Besteht die Möglichkeit dass das Gerät nicht alle auf dem Markt erhältlichen USB-Sticks erkennt. Dies liegt an einer Abweichung des MP3-Encoding und ist keine Fehlfunktion des Geräts. - Wenn ihre Aufgenommenen Daten von anderen Geräten nicht erkannt werden, liegt das wahrscheinlich an einer Abweichung im MP3-Encoding-Format. Dies ist keine Fehlfunktion des Geräts. - Es können MP3 Files in einer Bitrate von 32 kBit/s bis 256 kBit/s wiedergegeben werden.PL550 / Deutsche Bedienungsanleitung

Wiedergabesteuerung:

1. Um die Wiedergabe zu Pausieren drücken Sie die Taste (13), die LED-Anzeige (14) beginnt zu

blinken, drücken Sie die Taste(13) erneut um die Wiedergabe fortzusetzen.

2. Um die Wiedergabe zu stoppen drücken und halten Sie die Taste (13) für 2 Sekunden

3. Um die Wiedergabe erneut zu Starten drücken Sie die Taste(13), das Gerät startet mit dem ersten

/ oder Taste (1) um zu dem nächsten Titel zu wechseln bzw. den gegenwärtigen zu wiederholen; wird die Taste (1) innerhalb 2 Sekunden 2 mal gedrückt wechselt das Gerät zum vorherigen Titel.

5. Wird die / oder Taste (1) Taste gedrückt und gehalten startet der Vor- bzw. Rücklauf.

6. Drücken Sie die Album+ Taste (15) um zu dem nächsten Album zu wechseln.

Repeat / Random – Funktion Durch Drücken der Repeat/Random Taste(3) vor oder während der Wiedergabe kann ein einzelner Titel; ein Album oder alle Titel im folgendem Schema wiedergegeben werden. Wiedergabe Funktion REP/RAN LED Anzeige Titel Wiederholung Blinkt ROT Album Wiederholung Blinkt GRÜN Wiederholung alle Titel Leuchtet ROT Zufallswiedergabe Leuchtet GRÜN Normale Wiedergabe --------------------- Wiederholfunktionen Mit dieser Funktion können Sie den gegenwärtigen Titel; das gegenwärtige Album oder alle Titel wiederholen. Zufallsfunktionen Mit dieser Funktion können Sie alle Titel in zufälliger Reihenfolge abspielen.

AUFNAHME (ENCODING) VON PLATTE/AUX AUF USB (A) Phono Aufnahme Das Gerät kann direkt von Platte auf USB aufnehmen.

1. Schließen Sie einen USB-Stick im ausgeschalteten Zustand an das Gerät an.

2. Stellen Sie den FUNCTION Schalter (7) auf PHONO/AUX und drücken Sie die “ Rec” Taste (5).

3. Die Aufnahme LED (4) leuchtet ein paar Sekunden und fängt dann an zu blinken, nun ist das Gerät

4. Starten Sie die Wiedergabe des gewünschten Titels.

5. Nach der Aufnahme drücken Sie wieder die “ Rec” Taste (5).

Bemerkung: - Die Aufnahmegeschwindigkeit ist 1:1. - Die aufgenommenen Titel werden im “AUDIO” Ordner gespeichert. - Das Aufnahme MP3-Format ist: 256 kBit/s. - Um die Aufnahme zu unterbrechen drücken sie während der Aufnahme die “ Rec” Taste (5) nochmals. (B) Aux-In Aufnahme

1. Schließen Sie das Zuspielgerät über die Aux-In Buchse (18) an das Gerät an.

2. Stellen Sie den FUNCTION Schalter (7) auf PHONO/AUX und drücken Sie die “ Rec” Taste (5).

3. Die Aufnahme LED (4) leuchtet ein paar Sekunden und fängt dann an zu blinken, nun ist das Gerät

4. Starten Sie die Wiedergabe des externen Gerätes mit dem gewünschten Titels.

5. Nach der Aufnahme drücken Sie wieder die “ Rec” Taste (5).PL550BR / Deutsche Bedienungsanleitung

(C) Titelteilung (nur mit der Fernbedienung) Mit der Taste “ TS” (FB) können Sie für jedes Lied beim Encodieren von Platte/AUX auf USB einen neuen MP3 Track generieren (Splitten).

1. Drücken Sie während der Aufnahme die „TS“ Taste (FB).

2. Das System generiert eine neuen File (Titel) auf dem USB Speicher und nimmt weiterhin auf, die

Aufnahme LED (12) stoppt das blinken für kurze Zeit. (D) Titellöschung (nur mit der Fernbedienung) Wenn während der Wiedergabe die „DELETE“ Taste auf der Fernbedienung gedrückt und gehalten wird, wird der aktuelle Titel (File) gelöscht und das Gerät springt zu dem nächsten.

ZUSÄTZLICHE FUNKTIONEN

Kopfhörer: Um Musik über Kopfhörer zu hören, schließen Sie ein 3.5mm Klinken-Kopfhörer an die Kopfhörerbuchse ihres Geräts an. Der Ton über die Lautsprecher wird unterbrochen, und automatisch auf die Kopfhörer umgeleitet. Achtung: Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen. Line Out Anschluss Sie können das Gerät über die Line Out Buchsen (25) mittels Chinch-Kabel (nicht im Lieferumfang) auch an einen anderen Verstärker (HiFi- System) anschließen.

REINIGUNG UND INSTANDHALTUNG

Warnung: Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen. Reinigen Sie ihr Gerät auf der Oberfläche ohne jegliche Zusätze mit einem leicht feuchten Tuch. TECHNISCHE DATEN FREQUENZBEREICH: 87.5 – 108 MHz AUSGANGSLEISTUNG: 2 x 1.5W STROMVERSORGUNG: AC 230V~ 50Hz LEISTUNGSAUFNAHME: 20W

WICHTIGER HINWEIS Automatische Standby-Schaltung Um die ErP2 Richtlinie (Ökodesignrichtlinie) zu erfüllen und Energie zu sparen, schaltet sich das Gerät nach ca. 15 Minuten Inaktivität (z.B. im USB-Stop Modus) ohne vorherige Ankündigung automatisch in den Standby-Modus. Um das Gerät wieder einzuschalten, schalten Sie es wie in der Bedienungsanleitung beschrieben wieder ein.
