PL550BR - Pladespiller Soundmaster - Gratis brugsanvisning og manual

Produkttype	Pladespiller med FM-radio, USB MP3-afspiller, optagelse
Mærke	Soundmaster
Model	PL550BR
Strømforsyning	230 V ~ 50 Hz
Strømforbrug	20 W
Radiofrekvensområde	87,5 - 108 MHz
Udgangseffekt	2 × 1,5 W
Afspilningshastigheder	33 ⅓ og 45 omdrejninger pr. minut
Understøttede lydformater	MP3 (via USB)
MP3-bitrate	32 - 256 kbit/s
Forbindelse	Aux-indgang 3,5 mm, linjeudgang RCA, hovedtelefonstik 3,5 mm, USB-port
Hovedfunktioner	Vinylafspilning, FM stereo/mono radio, phono/aux optagelse til USB, USB-afspilning, gentag/tilfældig, automatisk stop
Medfølgende tilbehør	Fjernbetjening, 45 rpm adapter
Batterier til fjernbetjening	2 AAA-batterier (medfølger ikke)
Vedligeholdelse og rengøring	Rengør kun med tør klud. Brug ikke rengøringsmidler eller slibende klude.
Sikkerhed	Åbn ikke apparatet (risiko for elektrisk stød). Brug på tørt sted. Tag stikket ud ved tordenvejr.
Reparationsmulighed	Reparation kun af autoriseret center. Forsøg ikke selv at reparere.
Importør	Worlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Tyskland

Ofte stillede spørgsmål - PL550BR Soundmaster

Hvordan tilslutter og tænder jeg apparatet?

Tilslut strømkablet (27) til en stikkontakt. Drej Tænd/Sluk-knappen (16) med uret, indtil strømindikatoren (11) lyser. Systemet er nu klar.

Hvordan lytter jeg til FM-radio?

Sæt funktionsvælgeren (7) på positionen Tuner. Drej på afstemningsknappen (10) for at vælge en station. Brug FM-modusvælgeren (17) til at skifte mellem FM (mono) eller FM-ST (stereo). Juster lydstyrken med knappen (16).

Hvordan afspiller jeg en vinylplade?

Vælg funktionen Phono med knappen (7). Indstil hastighedsvælgeren (22) til 33 eller 45 omdrejninger. Læg pladen på pladespilleren (brug 45 rpm adapteren om nødvendigt). Lås tonearmen op fra holderen, løft den og placer den forsigtigt på pladen. Afspilningen starter. Når pladen er færdig, vender tonearmen automatisk tilbage, eller du kan løfte den manuelt.

Hvad gør jeg, hvis det automatiske stop stopper før pladens slutning?

Nogle plader har et automatisk stopområde uden for indstillingen. Sæt den automatiske stopvælger (23) på positionen Stop for at deaktivere funktionen. Afspilningen fortsætter til slutningen, men du skal stoppe pladespilleren manuelt ved at sætte vælgeren tilbage til Kør eller slukke apparatet.

Hvordan optager jeg en vinylplade på et USB-nøgle?

Indsæt et USB-nøgle i USB-porten (8). Vælg Phono/Aux med knappen (7). Tryk på Rec-knappen (5): optageindikatoren (4) blinker. Start afspilningen af pladen. Tryk på Rec igen for at stoppe optagelsen. MP3-filen oprettes i en mappe kaldet AUDIO med en bitrate på 256 kbit/s.

Hvordan lytter jeg til musik fra en ekstern enhed (smartphone, MP3-afspiller)?

Brug et 3,5 mm lydkabel til at forbinde enhedens udgang til Aux-In-stikket (18) på pladespilleren. Drej funktionsvælgeren (7) til Phono/Aux. Juster lydstyrken. Lyden afspilles via pladespillerens højttalere.

Hvordan bruger jeg gentagelse eller tilfældig afspilning til USB-filer?

I USB-afspilningstilstand skal du trykke på knappen Gentag/Tilfældig (3) for at skifte tilstand. Indikatoren (2) viser tilstanden: rød blink = gentag et spor, grøn blink = gentag en mappe, rød konstant = gentag alle spor, grøn konstant = tilfældig afspilning. Tryk flere gange for at gennemgå tilstandene.

Hvordan tilslutter jeg et headset?

Tilslut et headset med 3,5 mm stereo-stik til hovedtelefonstikket (9) på apparatets bagside. Højttalerne slås automatisk fra. Pas på ikke at lytte for højt for at undgå høreskader.

Hvordan rengør og vedligeholder jeg apparatet?

Brug en tør klud til at rengøre apparatet. Brug aldrig rengøringsmidler eller slibende klude. Undgå udsættelse for fugt, direkte sollys eller varmekilder. Sørg for god ventilation ved ikke at dække ventilationsåbningerne.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér, at batterierne (2 AAA-batterier) er korrekt installeret i batterirummet på bagsiden af fjernbetjeningen med korrekt polaritet. Udskift batterierne om nødvendigt. Peg fjernbetjeningen mod sensoren (20) på apparatet.

BRUGSANVISNING PL550BR Soundmaster

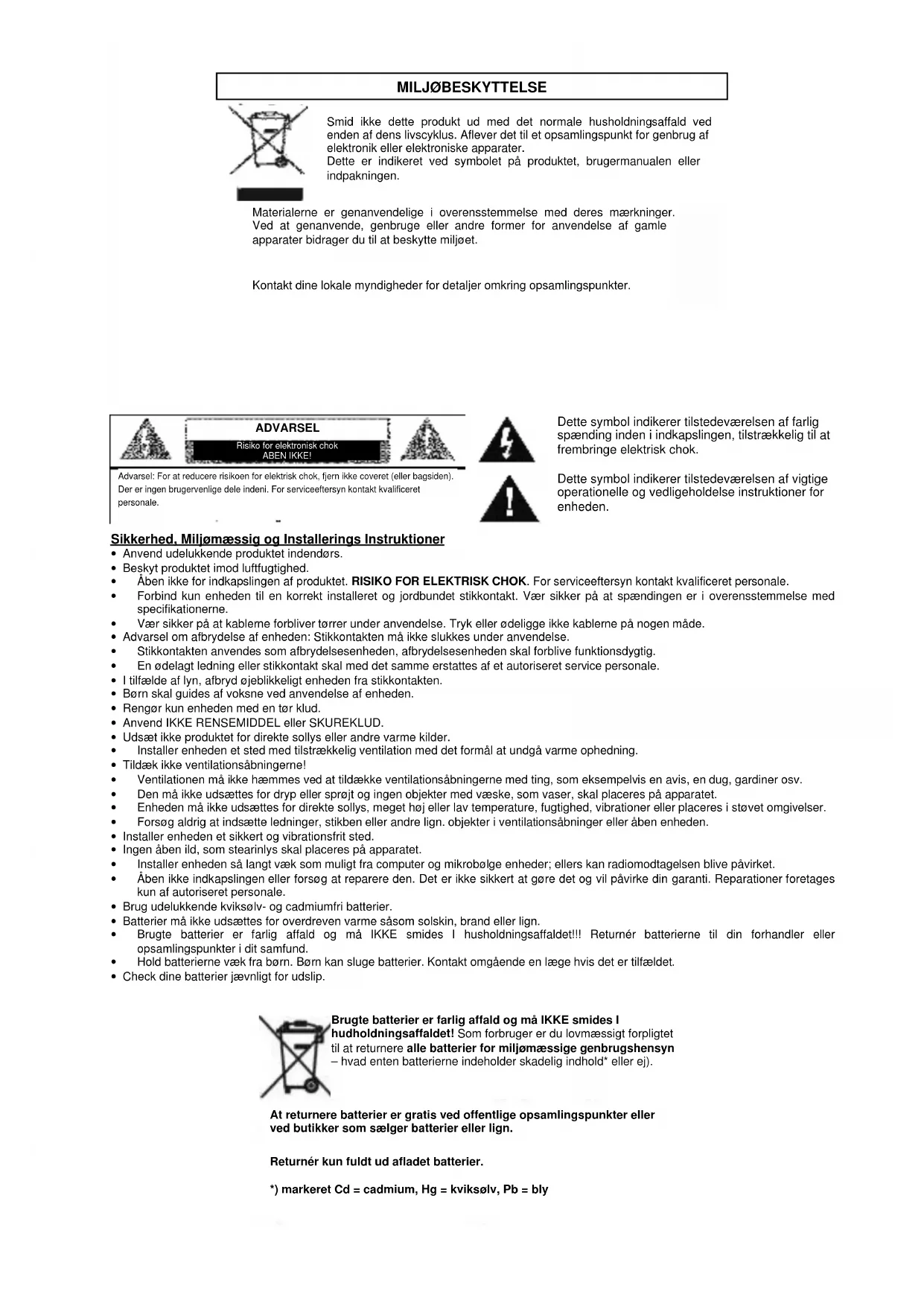

Smid不解 dette prodkt ud med det normale husholdningsaffald ved enden af dens livscyklus. Aflever det til et opsamlingspunkt for genbrug af elektronik eller elektroniske apparater.

Dette er indikeret ved symbolet på produit, brugermanualen aller indpakningen.

Materialerne er genanvendelige i overensstemmelse med deres mærkninger. Ved at genanvende, genbruge aller andre former for anvendelse af gamle apparater bidrager du til at beskytte miljoet.

Kontakt dine lokale myndigheder for detaljer omkring opsamlingspunkter.

ADVARSEL

Risiko for elektronisk chok ABEN IKKE!

Adversel: For at reducere risikoen for elektrisk chok, fjern违法犯罪 (eller bagsiden). Der er ingen brugervenlige deli indeni. For serviceeftersyn kontakt kualifereret personale.

Dette symbol indikerer tilstedeveerelsen af farlig spending inden i indkapslingen, tilstrækkelig til at frembringe elektrisk chok.

Dette symbol indikerer tilstedeveerlsen af vigtige operationelle og vedligeholdelse instruktioner for enheden.

Sikkerhed. Miljømaessig og Installererings Instruktioner

• Anvend udelukkendeprodukte indendors.
• Beskyt Produktet imod luftfugtighed.

Aben icke for indkapslingen af produktet. RISIKO FOR ELEKTRISK CHOK. For serviceeftersyn kontakt kvalifereret personale.
- Forbind kun enheden til en korrekt installereret og jordbundet stikkontakt. Vær sikker på at spændingen er i overensstemmelse med specifikationerne.
Vae sikker pa at kableme forbliver torrer under anvendelse. Tryk ell er deligge ikke kableme pa nogen made.
- Adversel om afbrydelse af eheden: Stikkontakten ma ikke slukkes under anvendelse.
Stikkontakten anvendes som afbrydelsesenheden, afbrydelsesenheden skal forblve funktionsdygtig.
En odelagt ledning ell stikkontakt skal med det samme erstattes af et autoriseret service personale.
- I tilfelaIe af lyn, afbryd ojeblikeligt enheden fra stikkontakten.
- Børn skal guides af voksne ved anvendelse af encheden.
- Rengør kun enheden med en tør klud.
- Anvend IKKE RENSEMIDDEL aller SKUREKLUD.
- Udsæt ikkeprodukter for direkte sollys aller andre varme kilder.
- Installer enheden et sted med tilstraekelig ventilation med det formal at undga varme ophedning.
Tildaeikkeventilationsabningerne!
- Ventilationen ma ikke haemmes ved at tildaekke ventilationsabningerne med ting, som eksempelvis en avis, en dug, gardiner osv.
Den ma ikke udsættes for dryp ell sprojt og ingen objekter med væske, som vaser, skal placeres pa apparatet.
- Enheden ma ikke udsættes for direkte sollys, meget hij eller lav temperature, fugtighed, vibrationer erler placeres i støvet omgivelser.
Forsag aldrig at indsiete ledninger, stikben aller andre lign. objekter i ventilationsabninger erer aben eheden.
- Installer enheden et sikkert og vibrationsprit sted.
- Ingen aben ild, som stearinlys skal placeres pa apparatet.
- Installeren enheden sa langt væk som muligt fra computer og mikrobolge eheder; ellers kan radiomodtagelsen blive pavirket.
- Aben ikke indkapslingen eller forsøg at reparere den. Det er ikke sikkest at gore det og vil påvirke din garanti. Reparationer foretages kun af autoriseret personale.
- Brug udelukkende kviksəlv- og cadmiumfri batterier.
- Batterier maybeke udsættes for overdreven varme sasom solskin, brand ellign.
- Brugte batterier er farlig affald og må IKKE smides I husholdningsaffaldet!!! Returner batterierne til din forhandler eller opsamlingspunkter i dit samfund.
- Hold batterierne væk fra børn. Børn kan sluge batterier. Kontakt omgaardene en læge hvis det er tilfældet.
- Check dine batterier jævnligt for udslip.

Brugte batterier er farlig affald og mA IKKE smides I

'hudholdningsaffaldet! Som forbruger er du lovmaessigt forpligitet til at returnere alle batterier for miljomaaessige genbrugshensyn - hvad enten batterierne indeholder skadelig indhold* aller ej).

Oversigt over fjernbetjeningen

1) Spring/sog fremad
2) Spring/sog tilbage
3) Afspil/pause
4)Mappe op /red
5) Stop Tryk for at afbryde afspilningen
6) Gent./Vilk Tryk for at aktivere Funktionen Gentag/Vilkarlig
7) TS - Opdeling i skæringer Tryk for at opdele optagelsen af en plade i skæringer under optagelsen
8) Optag Tryk for at aktivere optagefunktionen
9) Delete Tryk og hold for at slette den aktuelle skæring

ILAEGNING AF BATTERIER

1) Batterirummet findesi bunden af fjernbetjeningen.
2) Tag dakslet af batterirummet ved at trykke tappen. Ned og lofte daekslet af.
3) Laeg to (2) batterier str. AAA (medfolver gegen称之 i batterirummet i overensstemmelse med markeringerne for polaritet inde i batterirummet.
4) Saet daekslet pa batterirummet igen.

Forsigtig:

Hvis apparatet itke anvendes i overensstemmelse med betjeningsvejledningen, ellr hvis brugen forsoger selv at aendre ellre reparere pa det, kan det resultere i strling med farligt laserlys.
- Dette apparat må ikke justeres eller repareres af folk, der ikke besides de fertil nedvendige faktige kvalifikationer.

Opsætning:

• Pak alle dele ud og fjern beskyttelsesmaterialerne.
  Forbind ici anlagget til lysnettet, for du har forsikret dig om, at lysnetsspendingen modsvarer angivelserne pa apparatets mærkeplade, og har foretaget alle andre tilslutninger.
• Undlad at tildekke ventilationsabningerne og sorg for, at der er adskillige cm frirum omkring apparatet, sa ndvendig ventilation kan finde sted.

TILSLUTNING

1. Forbind netledningen (27) til en standard stikkontakt.
2. Drej taend/slukknappen (16) med uret, indtil Power LED-indikatoren (11) lyser op. Det er tegn pa, at stromforsyninger er normal. Dit anlag er nu klar til at afspille musik.

BETJENING AF RADIOEN

Manuel kanalsogning

1. Drej taend/slukknappen (16) og stil drejeknappen Function (7) på "Tuner".
2. Stil ind pa den onskede station ved at dreje Tuning-knappen (10).
3. Indstil lydstyken til det onskede niveau med knappen Volume (16).

Modtagelse af FM & FM-stereo

• Stil FM-omskifteren (17) på "FM", hvis du vil modtage programmet i mono. Dette er især nyttigt, hvis signaled t gär svagt igennem. I sa fald er det en fordel at modtage programmet i mono.
  Stil FM-omskifteren (17) pa "FM-ST", hvis du vil modtage stereoprogrammer. LED-indikatoren for FM-stereo (19) lyser op som tegn pa, at der modtages et program i FM stereo.

Tips til bedre modtagelse:

FM: Modtageren har en indbygget FM tradantenne (26), der er fæstnet på bagpanelet. Denne tradantenne skal vare rullet og strakt helt ud for at opnå den bedste modtagelse.

BETJENING AF PLADESPILLEREN

BEMERK:

Fjern stovdaekslet.
- Husk at abne lasebjojen, inden du Ioffer tonearmen fra lejet, og las bojlen igen after brugen.

1. Vaelg "Phono" med drejeknappen Function (7)
2. Stil hastighedsregulatoren (22) pa den onskede hastighed afhengigt af den plade, du vil afspille.

3. Læg pladen på pladetallerkenen (brug om质地 single-adapteren (21)).

4. Løft tonearmen fra lejet og for den langsomt ind til ydersiden af pladen. Pladetallerkenen begynder at rotere.

5. Før tonearmen det onskede sted pa pladen.

6. Indstil lydstyrken til det onskede niveau med (16).
7. Nár pladen er spillet færdig, holder pladetallerkenen automatisk op med at rotere. Løft tonearmen fra pladen og før den tilbage til lejet.
8. Hvis du vil afbryde afspilningen manuelt, skal du lofte tonearmen fra pladen og fere den tilbage til lejet.

BEMERK: På nogle plader er auto-stop området utden for plodespillerens sædvanlige auto-stop område, sä pladen stopper før det sidste nummer er færdigt. I disse tilfælde skal du sætte auto-stop kontakten (23) på "Off". Derefter spiller pladen til enden af det sidste nummer, men stopper ikke automatisk. (Sluk afspilleren på tænd/slukknappen elleraret auto-stop kontakten (23) tilbage på "On" for at stoppe pladetallerkenen i at dreje rundt). Sæt derefter tonearmen tilbage i holderen.

BEMERK: Eftersom ditte system anvender samme plads til bade Aux og Phono, vil anlagget, nr der sættes et 3,5 mm stik i Aux in-terminalen (18), automatisk skiffe til Aux, og pladetallerkenen holde op med at dreje. Sorg derfor for, at intet er forbundet til Aux in-terminalen (18), nr du vil afspille en plade.

BETJENING AF AUX-IN

Forbind dette anlagt til en ekstern ench via Aux in-terminalen (18) ved hjaelp af et kabel med 3,5 mm stik (medfolger ici) og saet kablets andet stik i den eksterne ench, feks. Discman/MP3-afspiller, sá du kan afspille erler anvende indkodningsfunktionen m.v.

1. Drej knappen Function (7) til Phono/Aux.
2. Justér lydstyrken til det ønskede niveau med knappen taend/sluk/Volume (16).
3. Start afspilningen pa den eksterne enched.

BETJENING AF USB

Tilstnutting/frakobling at USB-enhed

Hvis du vil tilslutte eller frakoble en USB-enhed, skal du fsigma enten slukke anlagget pa taend/sluuknappen erler stille Funktionsvaelgeren pa enten Phono eller Tuner.

Systemet kan dekode og afspille alle MP3-filer gemt pa en USB-enhed tilsluttet USB-terminalen.

1. Sæt USB-noglen i med den mærkede side opad og skub den helt ind.
2. Hvis du vender USB-noglen forkert, kan det beskadige anlaegget. Derfor skal du altid tjekke retningen, inden du tilslutter den.
3. Tænd anlagget og stil drejeknappen Function (7) på USB.
4. Systemet begynder herefter automatisk at lese og afspille filerne pa lagermediet, og LED-indikatoren for afspilning (14) lyser op.

Bemark: USB-terminalen understotter icke tilslutning af en USB-enhed via et forlaengerkabel og er icke designet til direkte kommunikation med en computer.

Afpil/Pause/Stop

1. Hvis du vil pause afspilningen, skal du trykke en gang pa knappen "Afpil/Pause/Stop" (13), hvorefter LEDindikatoren for afspilning (14) blinker. Tryk pa knappen igen for at genoptage normal afspiling.
2. Hvis du trykker og holder knappen "Afpil/Pause/Stop" (13) i to sekunder under afpilning, afbryder systemet afpilningen.
3. Start afspilningen iven ved at trykke pa knappen "Afpil/Pause/Stop" (13). Afspilning fra forste skaring starter, og LED-indikatoren for afspiling (14) lyser op.

Spring og sog (Spring/sog frem /Spring/sog tilbage)

1. Hvis du trykker pa knappen "Spring frem" (1) under afspilning ell er pause. Afpilleren springer frem til neste skering og forbliver i enten afspilnings- ell pausetilstand.

2. Hvis du trykker på knappen "Spring tilbage" (1) under afspilning eller pause: Afspilleren springer tilbage til starten af skæringen og forbliver i enten afspilnings- eller pausetilstand.

3. Hvis du after trin 2 trykker pa knappen "Spring tilbage" (1) igen, springer afspilleren tilbage til foregående skaring og forbliver i enten afspilnings- eller pausetilstand.

4. Hvis du trykker og holder knappen "Spring frem/tilbage" (1) under afspilning, spoler afspilleren hurtigt frem ell er tilbage i indholdet, indtil du slipper knappen.

1. Hvis du trykker pa knappen "Folder Up (Mappe op)" (15), springer afspilleren til afspilning af neste mappe.

Bemaaerk:

• Systemet kan udelukkende registre og lese filer i MP3-formatet gennem USB-terminalen.
• Hvis du tilslutter en MP3-afspiller via USB-terminalen, vil det kunne forekomme, at/DD alle MP3-filer vil blive genkendt. Dette skyldes forskelle i MP3 indkodningsformatet. Det er ici ne en fejl ved anlaegget.

Formatkrav til MP3-skaeringer:

Tryk pa knappen Repeat/Random (Gentag/Vilkarlig) (3) inden ell under afspiling, hvorefter du kan afspille en enkelt skaring, en enkelt mappe ell alle skaeringer pa forskellig vis, som vist herunder:

AFSPILNINGSFUNKTION	LED STATUSINDIKATOR FOR GENT./VILK.
GENTAG ENKELT SKÅRING	BLINKER RØDT
GENTAG ENKELT MAPPE	BLINKER GRØNT
GENTAG ALLE SKÅRINGER	LYSER KONSTANT RØDT
VILKÄRLIG AFSPILNING	LYSER KONSTANT GRØNT
FRA

Gentag afspilning

Du kan lytte gentagne gange til en enkelt skæring, en mapperpe ell er alle skæringer medijke Funktion.

Du kan lytte til alle skæringer i vilkårlig rækkefolge med这部分 Funktion.

INDKODNING FRA PLADESPILLER/AUX TIL MP3-FIL

Systemet kan indkode fra plodespiller til formatet MP3 og optage indholdet pa et hukommelsesmedie tilsluttet USBporten. (understotter hukommelsesenheder pa op til 2GB).

A) Indkodnng fra pladspiller

1. Stil drejeknappen Function (7) p"Phono/Aux" og tryk dernaest p knappen * Rec" (5).
2. LED-indikatoren for optagelse (4) lyser i fä sekunder og blinker dernaest. Systemet er nu klar til at indkode.
3. Start afspilning pa pladspilleren af den skaering, du vil optage pa USB.
4. När optagelsen er færig, skal du trykke på knappen "Rec" (5) igen for at afbryde optagelsen.

BEMERK:

• Optagehastigheden er 1:1 og svarer til den faktiske spilletid for pladen.
• Systemet opretter en mapper med navnet "AUDIO" og gemmer optagelsen i dette mapper.
• Optageformatet er som standard - mp3 bitrate: 256 KB/S.
  Nár du vil afbryde optagelsen, skal du trykke pa knappen "Rec" (5) igen.

1. Forbind anlagget til en,anden enched gennem Aux in-terminalen (18).
2. Stil drejeknappen Function (7) p'Phono/Aux' og tryk dernaest pa knappen *Rec" (5).
3. LED-indikatoren for optagelse (4) lyser i fä sekunder og blinker sá. Systemet er nu klar til at indkode.
4. Start afspilningen på den eksterne enched for at optage til USB.
5. Nár optagelsen er færDIG, skal du trykke pa knappen "Rec" (5) igen for at afbryde optagelsen.

C) Opdeling i skæringer (udfores med fjernbetjeningen)

Du kan opdele dine optagelser fra Phono/Aux til USB i enkeltskaeringer under indkodningen. Hver gang, du trykker en gang pa knappen "T Dpeling i skaeringer) pa fjernbetjeningen i Iobet af indkodningen fra Phono/Aux til

USB, vil systemet generere en ny skaering og fortsaete optagelsen. LED-indikatoren for optagelse (12) holder momentant op med at blinke. Det betyder, at en ny skaering er blevet oprettet.

D) Sletting af fil (kun via fjernbetjening)

Du kan slette den aktuelle MP3-fil under afspilning fra din USB-enhed medijke Funktion. Tryk og hold knappen Delete under afspilning fra USB, hvorefter den aktuelle skaering slettes, systemet springer til neste skaering og fortsetter afspilningen derfra.

YDERLIGERE FUNKTIONER

Hovedtelefoner:

Hvis du vil lytte til musik uten at forstyrre andre, kan du anvende hovedtelefoner med et 3,5 mm stereo jackstik og forbinde dem til hovedtelefonstikket pa anlæggets bagpanel. Hojttalerne slar fra, mens hovedtelefoner er tilsluttet. OBS: Undgå risiko for horeskader ved aldrig at lytte ved hj lydstyrke i længere tid ad gangen.

Tilslutning via Line out

Du kan forbinde dette anlag til et storre hi-fi-system ved at fere et RCA-kabel (medfolger ici) mellem line outstikket (25) og aux-indgangen pa det andet anlag.

Bemerk:

For at leve op til kravene i ERP stadie 2 til beskyttelse af miljøet skifter afspillere automatisk til standby,ningar afspilning har fundet sted i 15 minutter.

SPECIFICATIONER

FREKVENSOMRADE: 87,5-108 MHz

UDGANGSEFFEKT: 2 × 1,5 W

STROMKRAV: AC 230 V 50 Hz

STROMFORBRUG: 20W

IMPORTOR

Wörlein GmbH

Gewerbestasse 12

D 90556 Cadolzburg

Tyskland

Tlf.: [phone]

Fax.: [phone]

E-mail: [e-mail]

Der tages forbehold for tekniske eendringer og trykfejl

Copyright at Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Mangfoldiggorelse kun med udtrykkelig tilladelse fra Woerlein GmbH

CE

MILJØBESKYTTALSE

Ikke kast dette produitet sammen med vanlig hushholdningsavfall ved slutten av dets livssyklus. Returning det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Dette indikeres på produitsymbolet, iBruksanvisningen aller pa emballasjen.

Merk: USB-porten stotter ikke forbindelser med USB-forlengerkabel og er ikke beregnet for direkte kommunikasjön med datamaskiner.

Spill av/pause/stopp

Med denote funksjonen kan du lyttte til alle lydsporene i tilfeldigrekkefolge.

OMKODE LYD FRA PLATESPILLER/AUX TIL MP3-FIL

B) Omkode lyd fra AUX
