MANUALE UTENTE BSA PROXXON

Per leggere le istruzioni per l'uso apriere le pagine ripiegate contententi le fi gure.

Espanol

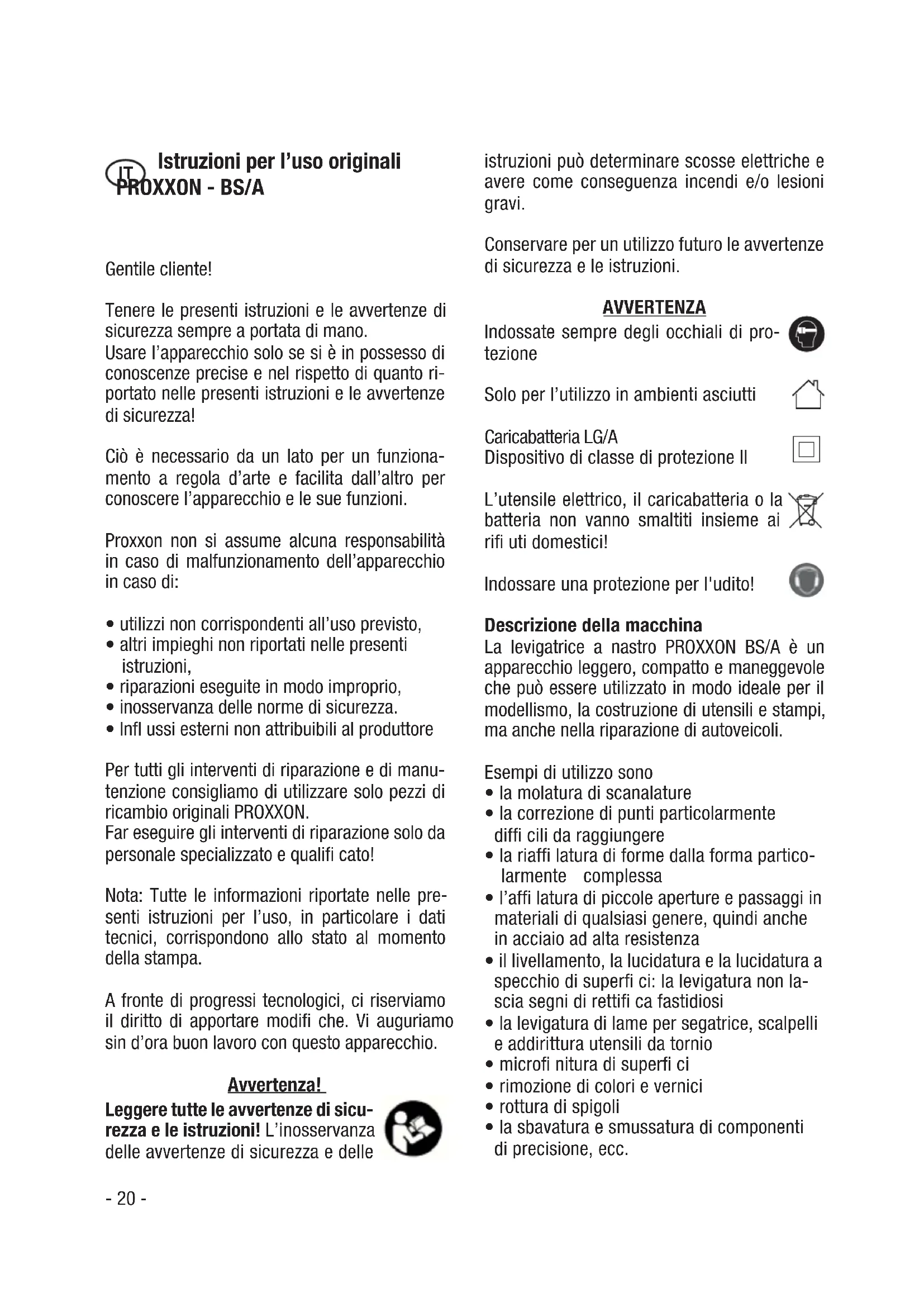

Istruzioni per l'uso originali DXXON - BS/A

Gentile cliente!

Tenere le presenti istruzioni e le avventen di sicurezza sempre a portata di mano.

Usare l'apparecchio solo se si è in possesso di conoscenze precise e nel rispetto di quanto riportato nelle presenti istruzioni e le avventenze di sicurezza!

Cio è necessario da un lato per un funzionamento a regola d'arte e facilitita dall'alto per conoscere l'apparecchio e le sue funzioni.

Proxxon non si assume alcuna responsabilita in caso di malfunzionamento dell'apparecchio in caso di:

• utilizzi non corrispondenti all'uso previsto,
• altri impieghi non riportati nelle presenti istruzioni,
• riparazioni eseguite in modo improprio,
• inosservanza delle norme di sicurezza.
• Infl ussi esterni non attribuibili al produttore

Per tutti gli interventi di riparazione e di manutenzione consiglio di utilizzato solo pezzi di ricambio originali PROXXON.

Far eseguire gli interventi di riparazione solo da personale specializzato e qualifi cato!

Nota: Tutte le informazioni riportate nelle presenti istruzioni per l'uso, in particolare i dati tecnici, corrispondono allo stato al momento della stampa.

A fronte di progressi technologici, ci riserviamo il diritto di apportare modifi che. Vi auguriamo sin d'ora buon lavoro con quello apparecchio.

Avverenza!

Leggere tutte le avventenze di sicurezza e le istruzioni! L'inosservanza delle avventenze di sicurezza e delle

istruzioni può determinare scosse elettriche e avere come conseguenza incendi e/o lesions gravi.

Conservare per un utilizzo futuro le avventenze di sicurezza e le istruzioni.

AVVERTENZA

Indossate sempre degli occhiali di protezione

Solo per l'utilizzo in ambienti asciutti

Caricabatteria LG/A

Dispositivo di classe di protezione II

L'utensile elettrico, il caricabatteria o la batteria non vanno smaltiti insieme ai rifi uti domestici!

Indossare una protezione per I'udito!

Descrizione della macchina

La levigatrice a nastro PROXXON BS/A è un apparecchio leggero, compatto e maneggevole che può essere utilizzato in modo ideale per il modellismo, la costruzione di utensili e stampi, maanche nella riparazione di autoveicoli.

Esempi di utilizzo sono

• la molatura di scanalature
• la corazione di punti particolaremente difficulti cili da raggiungere
• la riaffi latura di forme alla forma particolaremente complessa
• l'affi latura di piccole aperture e passaggi in materiali di qualsiasi genere, quindi anche in acciaio ad alta resistenza
• il livellamento, la lucidatura e la lucidatura a specchio di superfici: la levigatura non lascia segni di rettifi ca fastidiosi
• la levigatura di lame per segatrice, scalpelli e addirittura utensili da tornio
• microfi nitura di superfici
• rimozione di colori e vernici
• rottura di spigoli
• la sbavatura e smussatura di componenti di precisione, ecc.

I nastri abrasivi in corindone pregiato consento la lavorazione di metallo, plastica e legno. Un meccanismo extremamente robusto trasmette la forza del motore sul rullo di trascinamento per il nastro abrasivo sulla testa delchio.

Questo gira sulla testa portamola, dove viene deviato con un rullo tenditore sull'estremità superiore.

La testa portamola può essere orientata, consentendo di lavorareanche in punti poco accessibili.

1 Legenda (Fig. 1)

1. Manopola di regolazione del numero di giri con interruptore di accensione-spegnimento
2. Batteria
3. Tasto di sblocco della batteria
4. Adattatore per l'aspirazione della polvere
5. Rullo di trascinamento
6. Testa portamola per la guida del nastro
7. Tirante
8. Rullo tenditore
9. Nastro abrasivo
10. Vite di regolazione per lo scorrimento del nastro
11. Pulsante di arresto
12. Caricabatteria

2 Dati tecnici

Dimensioni, peso:

Lunghezza: ca. 330 mm

Peso: ca. 650 g

Lunghezza del nastro

Testa orientabile di 60^

Motore:

Tensione: 10,8 V

Velocità del nastro: da 200 a 700 m/min

Rumorosita: LpA: 90 dB(A)

LwA: 103 dB(A)

Incertezza di misura generale: K=3dB

Vibrazione sull'impugnatura: ≤ 2,5m / sec2

Caricabatteria:

Tensione di rete: 100-240 V~50/60Hz

Tensionediuscita: 12,6V

Corrente di carica: 1 A

Batteria:

Batteria ricaricabile agli ioni di litio

Tensione nominale/di carica: 10,8V/12,6V

Energia/Capacità: 28,19Wh/2,61Ah

3 INR 19/66

Si prega di considerare che in particolare le misurazioni del livello di rumorosità e delle vibrazioni sono stati eseguiti con utensili Proxxon. In caso di utilizzo di marchi diversi, non possiamo garantire il rispetto di quanto riportato!

3 Fornitura

BS/A (29810)

1 pz. Levigatrice a nastro BS/A
1 pz. Adattatore per l'allacciamento
1 pz. Supporto di gomma
1 pz. Box di conservazione
1 pz. Caricabatteria
1 pz. Batteria
1 pz. Istruzioni per l'uso
1 pz. Avvertenze di sicurezza
2 pz. Nastro abrasivo K 80
2 pz. Nastro abrasivo K 180

BS/A (29812)

1 pz. Levigatrice a nastro BS/A
1 pz. Adattatore per l'allacciamento
1 pz. Supporto di gomma
1 pz. Istruzioni per l'uso
1 pz. Avvertenze di sicurezza
2 pz. Nastro abrasivo K 80
2 pz. Nastro abrasivo K 180

4 Messa in funzione e utilizzato

Caricamento della batteria (Fig. 2 e 3)

Attenzione:

Prima della messa in funzione, leggere le avventenze e le scritte presenti sul caricabatteria e sulla batteria!

Non scomporre la batteria o romperne il corpo! Potrebbe fuoriuscire I'elettrolita e causare lesioni! Se I'elettrolita dovesse enthare a contatto con gli occhi, sciac quarli con acqua pulita e affi darsi immediatamente alle cure di un medico!
- Proteggere la batteria dal surriscaldamento!
Questo potrebbe causare difetti.
- Non cortocircuitare mai la batteria! Correnti forti possono causare un surriscaldamento della batteria. Le possibili consequencesono ustioni o un difetto. In occasione dello stoccaggio della batteria, assicurarsi che tra i contatti elettrici non possa esserci alcun collegamento conduttivo.
- Non gettare mai la batteria nel fuoco! La batteria può esplodere.
Non esporre mai la batteria a liquidi!

Attenzione:

Tenere presente che il proprio utensile elettrico Proxxon delve essere fatto funzionare solo con le batterie Proxxon adatte e che con il caricabatteria devono essere caricate escludvamente queste batterie.

Inoltre per ricaricare le batterie Proxxon non deve essere usato alcun altro caricabatteria: i rispetti componenti Proxxon sono armonizzati in modo ottimale.

Note: l'apparecchio, la batteria e il carica-batteria sono disponibili in commercio anche separatamente!

Allo stato di consegnata, la batteria è parzialmente carica e deve essere caricata completamente prima della messa in funzione dell'apparecchio. A tale scopo procedere come segue:

1. collegare la spina del caricabatteria.
2. Introduire la batteria nel caricabatteria come mostrato nella Fig. 2.
3. Il diodo luminoso 3 giallo segnala il processo di carica. Quando quello è terminato si accende il diodo luminoso verde.
4. Prelevare la batteria complemente carica dal caricabatteria.
5. Inserire la batteria 1 come molto nella Fig. 3 fi no all'innesto nell'apertura del contentitore dell'apparecchio.

Per proteggere la batteria durante il lavoro da una dannosa scarica profonda, lo stato di carica viene continuamente controllato elettronically e l'apparecchio viene spento prima di raggiungere lo stato di scarica critico. Ora è necessario ricaricare la batteria. Non tentare di rimettere in funzione l'apparecchio con la batteria scarica!

1. Per la ricarica, premere i tasti di sblocco 2, sfi sare indietro la batteria ed eseguire i passi 1-5.

Ilprocessodi carica poto essere interrotto e ripreso in agli momento alla che la batteria subisca danni.

Attenzione:

Se i tempi di funzionamento si riducono drasticamente dopo il processo di carica, perché il segno che la batteria deve essere sostituita!

Se, dopo l'insertimento della batteria nell'aperture prevista, il diodo luminoso giallo non si accende in modo permanente, ma lampeggia, la causa è probabilitmente una temperatura troppo elevata, un difetto o la scarica profonda della batteria.

• Se la batteria è troppo calda, dopo il raffreddamento il processo di carica viene avviato automaticamente.
• Se, per contro, la batteria presente una temperatura normale, ma è scarica, il caricabatteria verifi ca se assorbé ancora corrente o è già difettosa.
• Se la batterie è ripristinabile, dopo un

certo tempo il diodo luminoso giallo rimane continuamente acceso e segnala il processo di carica riuscito.
- Se il diodo luminoso giallo lampeggia, la batteria è difettosa e deve essere smaltita, vedere in meritoanche I"Avviso per lo smaltimento all'interno dell'UE" più in basso nelle presenti istruzioni.

Informazioni generali sull'uso dell'apparecchio:

Attenzione!

Accertarsi che il pezzo da lavorare sia fi ssato correttamente! I pezzi da lavorare singoli devono essere serrati in un apposto disposativo. In quello modo si evita che il pezzo da lavorare possa staccarsi

Pericolo!

Se necessario, indossare una maschera anti-polvere!

Alcuni legni o sono residiui di vernice sono creare durante il lavoro delle polveri nocive per la salute. Nel caso in cui non si è molto sicuri della qualità del prodotto da trattare, si prega di indossare una maschera protettiva antipolvere! Durante il lavoro, assicurare in agli caso una Buona ventilazione delippo di lavoro e, all'occurrezza, aspirare la polvere tramite un aspirapolvere!

Attenzione:

Prima del montaggio, della regolazione (fatta eccenza per la regolazione dello scorrimento del nastro), misure di manutenzione o riparazione, rimuovero la batteria dall'apparecchio!

Collegare l'aspirapolvere (Fig. 4)

Si consiglia di lavorare sempre con l'aspirazione delle polveri. è ideale per questo utilizzato il nostro "aspiratore compatto per offici cina CW-matic" con spennimento automatico.

1. Collegare l'adattatore per l'allacciamento 1 al bocchettone presente sull'apparecchio
2. Applicare il bocchettone di gomma 2 e intro

durre il tubo fl essibile dell'aspirapolvere. Grazie al materiale fl essibile di gomma, è possibile ancche l'utilizzo di diametri diversi.

1. Premere il nastro adesivo sul rullo tenditore 1 in direzione assiale e rimuovere il nastro abrasivo dal rollo di trascinamento 2.
2. Innanzitutto applicare il nuovo nastro abrasivo intorno al rullo tenditore 1. In seguito spingere indietro il rullo tenditore e applicare il nastro sul rullo di trascinamento 2.

Regolazione della mola a rullo (Fig. 6)

Il nastro abrasivo deve scorrere centralmente sul rullo tenditore. In caso contrario è necessario regolarlo.

Attenzione, pericolò di lesioni!

Con esta regolazione l'apparecchio deve funzionare. Pertanto, procedere con la massima cautela in occasione della regolazione dello scorrimento del nastro!

Il nastro in movimento rappresenta una potenziale fonte di pericol o, in caso di utilizzo disattento dell'apparecchio, cui cause lesioni!

1. Accendere l'apparecchio ruotando la manopola 1 e regolare una Bassa velocità del nastro.
2. Ruotare la vite di regolazione 2 versuso sinistra o destra fi nché il nastro sul rullo tenditore 1 scorre centralmente.

Regolazione della testa portamola (Fig. 7)

1. Premere il pulsante di arresto, regolando la testa portamola sull'angolo desiderato.
2. Rilasciare il pulsante di arresto. La testa portamola scatta in posizione.

Lavorare con l'apparecchio (Fig. 8)

1. Accendere l'apparecchio con la manopola di regolazione del numero di giri (1, Fig. 1) e regolare il numero di giri in base al lavoro che deve essere eseguito.
2. La superfici cie di levigatura 2 è particolaremente adatta alla lavorazione di superfici ci piane.

3. La superficie di levigatura 1 si presta particolaremente alla lavorazione di arrotondamenti.

4. Il lato frontale 3 è adatto per lavorare su aperture e incavi stretti.

Avvertenza:

Non una pressione di contatto eccessiva, ma un numero di giri corretto e uniforme garantisce una rettifi ca adeguata.

5 Manutenzione, cura e pulizia

Attenzione:

Prima di agli montaggio, regolazione, misura di manutenzione o riparazione, rimuovere la batteria dall'apparecchio!

Avvertenza:

Qualsiasi appearecchio a contatto con il legno si sporca di polvere. La cura pertanto è indispensabile. Tuttavia per garantire una lunga durata dell'apparecchio è necessario dopo anni impiego pulirlo con un panno morbido o un pennello.

Per tale operazione è possibile usare del sapone delicato o un altro detergente adatto. Evitare solventi o detergenti contenti alcool (ad es. benzina, alcohol detergenti ecc.) poiché potrebbero attaccare il rivestimento in plastica dell'alloggiamento.

Le aperture per il raffreddamento del motore devono essere sempre prive di polvere ed impurità.

Assistenza

Note: Il cavo di alimentazione per il caricabatteria deve essere sostituito solo dal nostro reparto di assistenza Proxxon o da personale quali cato!

6 Accessori

Per maggiori informazioni sui nostri accessori, si prega di richiedere il nostro catalogo scrivendo all'indirizzo riportato all'ultimaicana nella garanzia.

In generale si prega di rispetto quanto segue: Gli utensili di impiego Proxxon sono realizzati per operare con le nostre macchine e pertanto indicati in modo ottimale per il loro utilizzo.

In caso di utilizzo di altre marche, non ci assumiamo una responsabilità per un funzionamento sicuro e corretto dei nostri apparecchi!

7 Smaltimento:

Si prega di non smaltire l'apparecchio insieme ai rifi uti domestici! L'apparecchio contiene materiali che possano essere riciclati. Per ulteriori informazioni si prega di contattare l'azienda locale addetta allo smaltimento o altre strutture comunali adibite a tale scopo.

Avviso per lo smaltimento all'interno dell'UE: Tenere presente che, secondo la direttiva UE 2012/19/UE e la direttiva UE 2006/66/CE, le batterie difettose o ESAuste e gli appearecchi elettrici non più utilizzabili devono essere smaltiti separatamente dai rifi uti domestici e inviati a una riutilizzazione ecologica!

8 Dichiarazione di conformità CE

Nome ed indirizzo del produttore: PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Denominazione prodotto: BS/A

N. articolo: 29810/29812

Dichiariamo除去la propria esclusiva

responsabilità, che il prodotto è conforme alle

seguentidirettiveedocumentionormativi:

Direttiva EMC UE 2016/30/UE

DIN EN 55014-1/05.2012

DIN EN 55014-2/01.2016

DIN EN 61000-3-2/03.2015

DIN EN 61000-3-3/03.2014

Direttiva macchine UE 2006/42/CE

DIN EN 60745-1/01.2010

DIN EN 60745-2-4/11.2012

Data: 24/04/2016

Ing. Jorg Wagner

Il responsabile della documentazione CE è identico al sottoscritto.

Vystupnnapeti: 12,6 V

Nabijeci proud: 1 A

Akumulátor:

Nabijeci Li-ion baterie

Jmenovite, nabijeci napeti: 10,8V/12,6V

Energie/kapacita: 28,19Wh/2,61Ah

3 INR 19/66

IT Avvertenze per l'assistenza

Dopo la produzione tutti i prodotti PROXXON vengono sottoposti ad un controllo accurato. Qualora si dovesse comunique verifi care un difetto, si prega di rivolgersi al proprio rivenditore dal quale si è acquistato il prodotto. Solo quello è autorizzato a rispondere dei diritti di garanzia previsti alla legge che si riferiscono esclusivamente a difetti di materiale ed errori del produttore.

E escluo alla garanzia qualsiasi utilizzo improprio quale ad es. un sovraccarico, un danneggiamento per effetti esterni e la normale usura.

Ulteriori avvertenze sul tema „Assistenza e pezzi di ricambio“ sono disponibili all'indirizzo www.proxxon.com.
