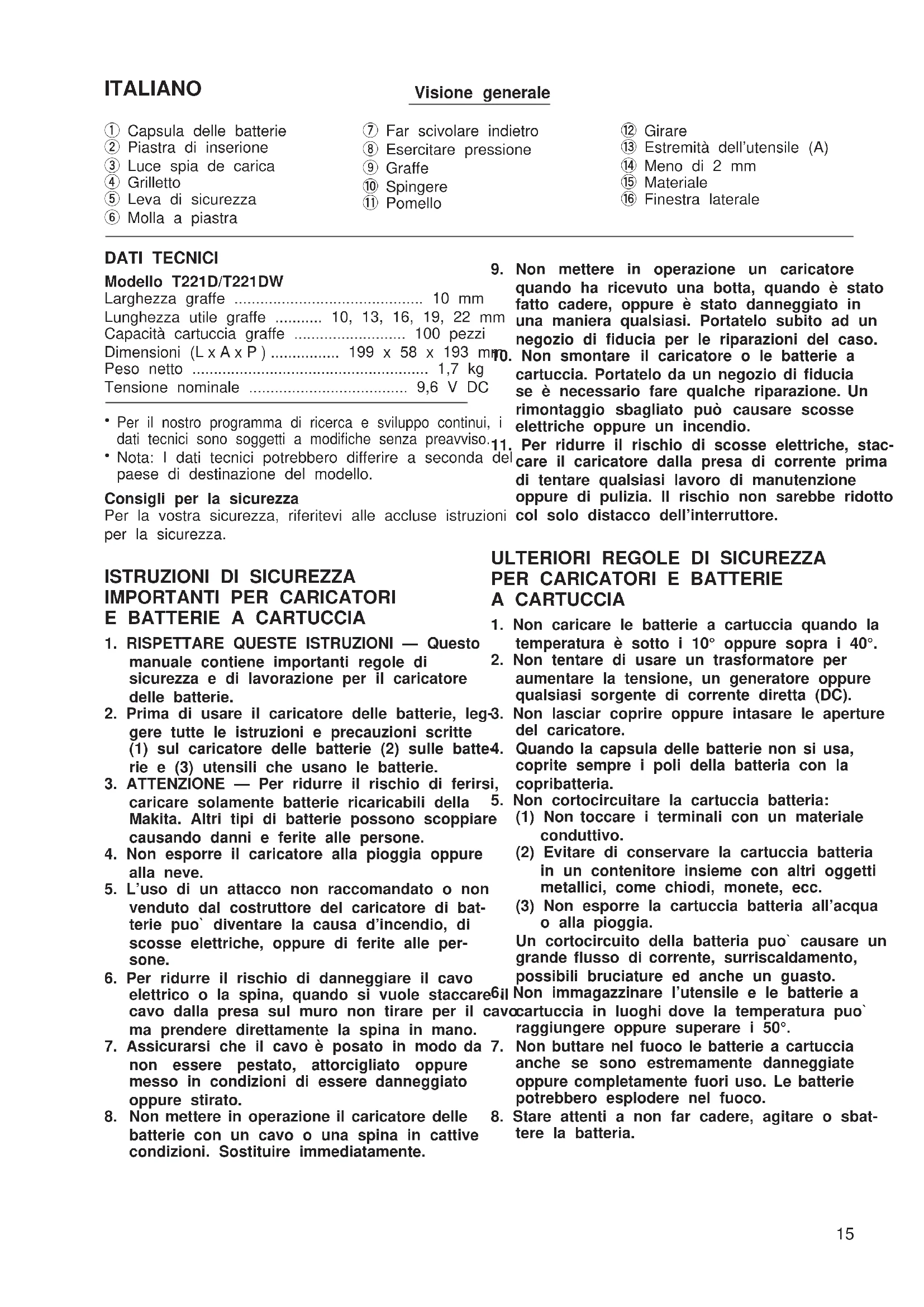

MANUALE UTENTE T221D MAKITA

① Capsula delle batterie
② Piastra di insertione
Luce spia de carica
④ Grilletto
⑤ Leva di sicurezza
⑥ Molla a piastra

⑦ Far scivolare indietro
⑧ Esercitare pressione
⑨ Graffe
10 Spingere
⑪ Pomello

Girare
⑬ Estremita dell'utensile (A)
14 Menodi 2 mm
15 Materiale
16 Finestra laterale

DATI TECHNICI

Modello T221D/T221DW

Larghezza graffe 10 mm

Lunghezza utile graffe 10, 13, 16, 19, 22 mm

Capacità cartuccia graffe 100 pezzi

Dimensioni (L x A x P) 199 x 58 x 193 m

Peso netto 1,7 kg

Tensionenominale 9,6V DC

Per il loro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche alla preavviso.11
- Nota: I dati tecnici potrebbero differire a seconda delle paese di destinazione del modello.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

1. Non mettere in operazione un caricatore quando ha ricevuto una botta, quando è stato fatto cadere, oppure è stato danneggiato in una maniera qualsiasi. Portatelo subito ad un negozio di fiducia per le riparazioni del caso.
2. Non smontare il caricatore o le batterie a cartuccia. Portatelo da un negozio di fiducia se è necessario fare quale riparazione. Un rimontaggio sbagliato può causare scosse e, i elettriche oppure un incendio.

Per ridurre il rischio di scosse elettriche, staccare il caricatore alla presa di corrente prima di tentare qualiasi lavoro di manutenzione oppure di pulizia. Il rischio non sarebbe ridotto col solo distacco dell'interruttore.

ISTRUZIONI DI SICUREZZA IMPORTANT PER CARICATORI E BATTERIE A CARTUCCIA

1. RISPERTTARE QUESTE ISTRUZIONI - Questo manuale contiene importanti regole di sicurezza e di lavorazione per il caricatore delle batterie.
2. Prima di usare il caricatore delle batterie, leg-3. gere tutte le istruzioni e precauzioni scritte (1) sul caricatore delle batterie (2) sulle batte4. rie e (3) utensili che usano le batterie.
3. ATTENZIONE — Per ridurre il rischio di feriri, caricare solamente batterie ricaricabili della 5. Makita. Altri tipi di batterie possono scoppiare causando danni e ferite alle persone.
4. Non esporre il caricatore alla pioggia oppure alla neve.
5. L'uso di un attacco non raccomandato o non venduto dal costruttore del caricatore di batterie puo` diventare la causa d'incendio, discosse elettriche, oppure di ferite alle persona.
6. Per ridurre il rischio di danneggiare il cavo elettrico o la spina, quando si vuole staccare⁶ il cavo alla presa sul muro non tirare per il cava ma prendere direttamente la spina in mano.
7. Assicurarsi che il cavo è posato in modo da non essere pestato, attorcigliato oppure quello in condizioni di essere danneggiato oppure stirato.
8. Non mettere in operazione il caricatore delle batterie con un cavo o una spina in cattive condizioni. Sostituire immediatamente.

ULTERIORI REGOLE DI SICUREZZA PER CARICATORI E BATTERIE A CARTUCCIA

1. Non caricare le batterie a cartuccia quando la temperatura è molto i 10^ oppure sopra i 40^ .
2. Non tentare di usare un trasformatatore per augmentare la tensione, un generatore oppure qualiasi sorgente di corrente diretta (DC).

-3. Non lasciar coprite oppure intasare le aperture del caricatore.

Quando la capsula delle batterie non si usa, coprite sempre i poli della batteria con la copribatteria.

Non cortocircuitare la cartuccia batteria:

(1) Non toccare i terminali con un materiale conduttivo.
(2) Evitare di conservare la cartuccia batteria in un contentatore insieme con altri oggetti metallici, come chiodi, monete, ecc.
(3) Non esporre la cartuccia batteria all'acqua o alla pioggia.

Un cortocircuito della batteria puo' causare un grande flusso di corrente, surriscaldamento, possibili bruciature edanche un guasto.

Non immagazzinare l'utensile e le batterie a cartuccia in luoghi dove la temperatura puo? raggiungere oppure superare i 50^
Non buttare nel fuoco le batterie a cartuccia ancche se sono estremamente danneggiate oppure completenessi fuori uso. Le batterie potrebbero esplodere nel fuoco.
Stare attenti a non far cadere, agitare o sbattere la batteria.

1. Non caricare la batteria dentro una scatola o un qualsiasi altro contentatore. Durante la carica, la batteria deve trovarsi in un luogo ben ventilato.

(Per la Svizzera soltanto) Protezione dell'ambiente

La Vostra contribuzione per la protezione del ambiente: Porta la batteria al collettivo uffici

1. Non ponete mai in funzione l'interruttore e la leva di sicurezza allo stesso tempo finché non siete pronti per la lavorazione. Permettete che il materiale sotto lavorazione eserciti pressione sulla leva di sicurezza. Non impedite il movimento del materiale sotto lavorazione fissando la leva di sicurezza o schiacciandola a mano.
2. Non usate male la leva di sicurezza. Controllate sovente la leva che funzioni bene.

CONSERVATE QUESTE ISTRUZIONI.

ULTERIORI REGOLE DI SICUREZZA PER L'UTENSILE

1. Usate sempre occhiali di protezione o occhiali di sicurezza con ripari ai lati. Quando è necessario usate una maschera per riparare tutte la faccia.
2. Non voltate la graffatrice versus qualsiasi persona vicina (specialmente verso la faccia). Tenete le mani e i piedi fuori alla zona di espulsione.
3. Rimuovete sempre le cartuccie della batteria prima di caricare la graffatrice, regolarla, ispezionarla o ripararla.
4. Assicuratevi che non c'è nessuno vicino prima di cominciare la lavorazione. Non tentate mai di inseire le graffe dal lato interno esterno di un muro allo stesso tempo. Le graffe potrebbero perforare il muro e volare dall'altra parte con grave pericolo.
5. Quando usate l'utensile tenete i piedi al sicuré e bilanciatevi bene. Assicuratevi che non c'é nessuno fatto quando lavorate in posizioni alto.
6. Controllate con cura i muri, i soffitti, i pavimenti e luoghi similii per evitare possibili scosse elettriche, fughe di gas, espllosioni, etc. causate da graffe su fili portanti corrente condotte e tubi di gas.
7. Usate solamente graffe specificate in quello manuale. L'uso di graffe non indicate in quello manuale possono essere la causa di malfunzionamento dell'utensile.
8. Non manomettete l'utensile e non cercate di uso per lavori che non siano di graffatura.
9. Non operate l'utensile quando non ci sono graffe. Il farlo accorrcia la vita dell'utensile.
10. Fermate l'utensile immediatamente se notatione qualcosa di strano o fuori dell'ordinario nel funzionamento dello utensile.
11. Non piazze mai graffe su materiale dove potrebbero fare un buco e volare dall'altra parte comme proiettili.

ISTRUZIONI PER L'USO

Inserzione e rimozione della cartuccia (Fig. 1)

Dr Spagnere sempre l'utensile prima della insertione o le risse della rimozione della cartuccia delle batterie.

a Per rimuovere la cartuccia batteria, tirar fuori la piastrina di fissaggio sull'utensile ed estrarre la cartuccia prendendola per entrambi i lati.

• Per insertire la cartuccia della batteria, inserirla nel loculo e riportare nella sua posizione di chiusura la piastra prima di iniziare la lavorazione. Assicurarsi della chiusura ermetica prima di iniziare la lavorazione. Il non assicurarsi di quello cui quod causare la caduta in terra della cartuccia o il suo smarrimento.
• Non mettere molta pressione quando si insertisce ono le batterie a cartuccia. Quando le batterie non eintrano bene vuol dire che non sono inserte bene.

Carica (Fig. 2)

1. Collegare la carica batteria alla presa di corrente.
2. Inserire la cartuccia batteria in modo che i loro terminali più e meno siano allineati con i rispetti segni sulla carica batteria. Inserire completinga le cartuccia batteria nel ricettacolo in modo che rimanga adagiata nel caricatore.
3. Quando la cartuccia batteria è insertita, il colore della spia di carica lampeggia in rosso e la carica comincia.
4. Al terme della carica, la spia di carica scompare. Il tempo di carica è il seguente: Batteria 7000, 7100, 7120, 9000, 9100, 9100A, 9120: circa 60 minuti
5. Se si lascia la cartuccia batteria nel caricatore除去 il completeness del ciclo di carica, il caricatore si dispone nella modalità di "carica centell-inare (carica di manutenzione)".
6. Dopo la carica togliere la cartuccia batteria dal caricatore e staccare il caricatore alla presa di corrente.

Tipo di batteria	Capacità (mAh)	Numero di volte
9100 1.300	8

ATTENZIONE:

• La carica batteria serve a caricare la cartuccia batteria Makita. Mai uso per altri scopi o per caricare batterie di altre marche.

• Quando si carica una nuova cartuccia batteria o cartuccia batteria che non è stata usata per un lungo periodo di tempo,essa potrebbe non accettiare una carica completa. Ciò è normale e non indica un problema. La cartuccia batteria può essere caricata del tutto dopo che è stata scarica completeness e ricaricata un paio di volte.

• Quando si carica una cartuccia batteria di un ute sile appena usato o una cartuccia batteria che è stata lasciata in una posizione esposta alla luce diretta del sole o al calore per un lungo periodo tempo, lasciarla raffreddare. Poi reinserirla e cercare di caricarla piùuna volta.
• Quando si carica una cartuccia batteria nuova o cartuccia batteria che non è stata usata per un lungo periodo di tempo, talvolta la spia di carica scompare subito. Se ciò si verifica, togliere la cartuccia batteria e reinserirla. Se la spia di cario scompare entro un minutoanche dopo aver ripetuquesta procedura un paio di volte, la cartuccia è fuori uso. Sostituirla con una nuova.

Carica centellinare (carica di manutenzione)

Se si lasciano le cartucce batteria nel caricatore per evitare che si scarichino da sole dopo una carica completa, il caricatore si dispone nel modo di "cari centellinare (carica di manutenzione)" e mantiene le cartucce batteria completenesse cariche.

Suggerimenti per prolungare al massimo la vita della cartuccia batteria

1. Caricare la cartuccia batteria prima che si scarici completeness.

Smettere sempre di usare l'utensile e caricare la cartuccia batteria quando si notationa una diminuzione di potenza dell'utensile.

1. Non si deve mai caricare una cartuccia batteria complemente carica. La carica excessiva riduce la vita di servizio del cartuccia batteria.

2. Caricare la cartuccia batteria ad una temperatura ambiente compresa tra i 10^ e i 40^ . Aspettare che una cartuccia batteria calda si raffreddi prima di caricarla.

Sistema di sicurezza (Fig. 3)

Prima di comincare la lavorazione assicuratevi che tutti i sistemi di sicurezza funzionino bene. L'utensil non deve funzionare se si schiaccia solamente il grilletto dello interruptore oppure se solamente si esercita pressione sulla leva con il materiale sotto lavorazione. Deve mettersi in funzione solamente quando si esercitano tutte e due le azioni allo stess tempo. Provate l'utensile quando non è carico e tenendolo punto verso dove c'é nessuno.

NOTA:

C'é la possibilità che l'utensile possa funzionare pe un istante quando si schiaccia solamente il grilletto

Questo non crea problemi. QuandoQuesto avviene punctate l'utensile verso il vuoto. Lasciate andare eschiacciate il grilletto dinuovo per assicurarvi che ilsystema di sicurezza funziona bene.

Carica delle graffe (Fig. 4, 5 e 6)

Important:

Prima di caricare le graffe sempre staccate la cartuccia delle batterie dall'utensile.

Esercitate pressione sulla molla a piatra sul retro del caricatore e fate scivolate il caricatore indietro.

Caricate le graffe nel caricatore con la punta volta.
verso l'alto come molto nella Fig. 5. Fate scivolare il caricatore in avanti.

Per piazzare il caricatore al suo posto, spingete il caricatore esercitando pressione sulla molla piastrata sulla parte posteriore del caricatore. Una

ATTENZIONE:

• Assicuratevi sempre che il caricatore è al suoosto, se no le graffe possono cadere fuori causando la problema.

Quando il caricatore è piano, se aprite il caricatore tenendolo molto verso il basso, le graffe possono cadere e essere di pericolato alle persone sotto. Ricordatevi di quello specialmente quando lavorate in posizioni alto.

Regolazione della profondità (Fig. 7 e 8)

der evitare di spingere le graffe troppo in profundità c troppo in superficie, regolate la profundità facendo girare il pomello sul fondo dell'utensile. Fate girare il pomello nel senso orario per ottenere una profundità maggiore, e nel senso antiorario per una profundità minore. Notate che il pomello deve essere fatto fatto girare imezzo giro in modo che la scanalatura sul pomello viene a trovarsi in parallelo con il caricatore.

NOTA:

Se la distanza tra l'estremità dell'utensile (A) e il materiale da graffare e piu di 2 mm. l'utensile non funziona perché la leva di sicurezza noniene schiacciata sufficientemente da permettere il funzioniamento dello utensile.

Inserimento delle graiffe (Fig. 9 e 10)

Piazzate l'utensile sul materiale da graffare in modo che la parte anteriore e posteriori dell'utensile vengano aicontato con la parte piana del materiale. Non inclinate l'utensile a destra o a sinistra. Tenete l'utensile forte contro il materiale quando schiacciate il grilletto per graffare.

Se le graffe non hanno profondità, esercitate pressione sulla testa dell'utensile come migliorato nella Fig. 10 e graffate.

Se nonostante quello le graffe non arrivano alla profondità desiderata, regolate la profondità facendo girare il pomello nel senso orario. Riferitevi alla "regolazione della profondità".

ATTENZIONE:

Non fate funzionare l'utensile quando il caricatore è vuoto. Questo accorría la vita dell'utensile.

Se l'utensile si intasa eseguite la seguente operazione: prima di tutto rimuvete la cartuccia delle batterie. Aprite il caricatore e rimuvete la graffa intasta usingo un cacciavite o attrezzo simile.

Finestra laterale (Fig. 11)

Sul lato sinistro dell'utensile c'e una comoda

finestrella (guardando l'utensile da davanti). Usatela per controllare se ci sono graffe nella cartuccia. Se non vedete graffe atraverso la finestrella, caricatele

nella cartuccia.

Graffe

• Tenete con cura le graffe e la loro scatola. Se tratlate bene possono piegarsi, essere fuori di p causando intasamenti.
• Evitate di porre le graffe in luoghi umidi o troppoli, caldi, e sponendole al calorie del sole direttamente.
• Non tentate di usare graffe danneggiate, arruginite piegate.

MANUTENZIONE

ATTENZIONE:

1. Prima di effettuare agli tipo di lavoro sulla macchina, il t'assicuratevi sempre cheessa'sia spenta e che la Batteria sa rimossa.

Per mantenere la sicurezza e l'affidabilità del prodotto, le riparazioni, la manutenzione o le regolazioni dovrebbero essere eseguite da un centro di assi

19fera Makita autorizzato.

GARANZIA

Garantiamo che gli utensili Makita sono in conformità con le leggi ed i regolamenti specifici del paese.

Danni attribuibili al normale consumo, a rotture, a sovraccarichi o a utilizzazione erronea, sono escludi alla garanzia. In caso di reclamo inviate l'utensile, alla smontarlo, assieme al CERTIFICATO DI GARANZIA in dotazione, al rivenditore o al Centro di Servizio Makita.
