BEDIENUNGSANLEITUNG T221D MAKITA

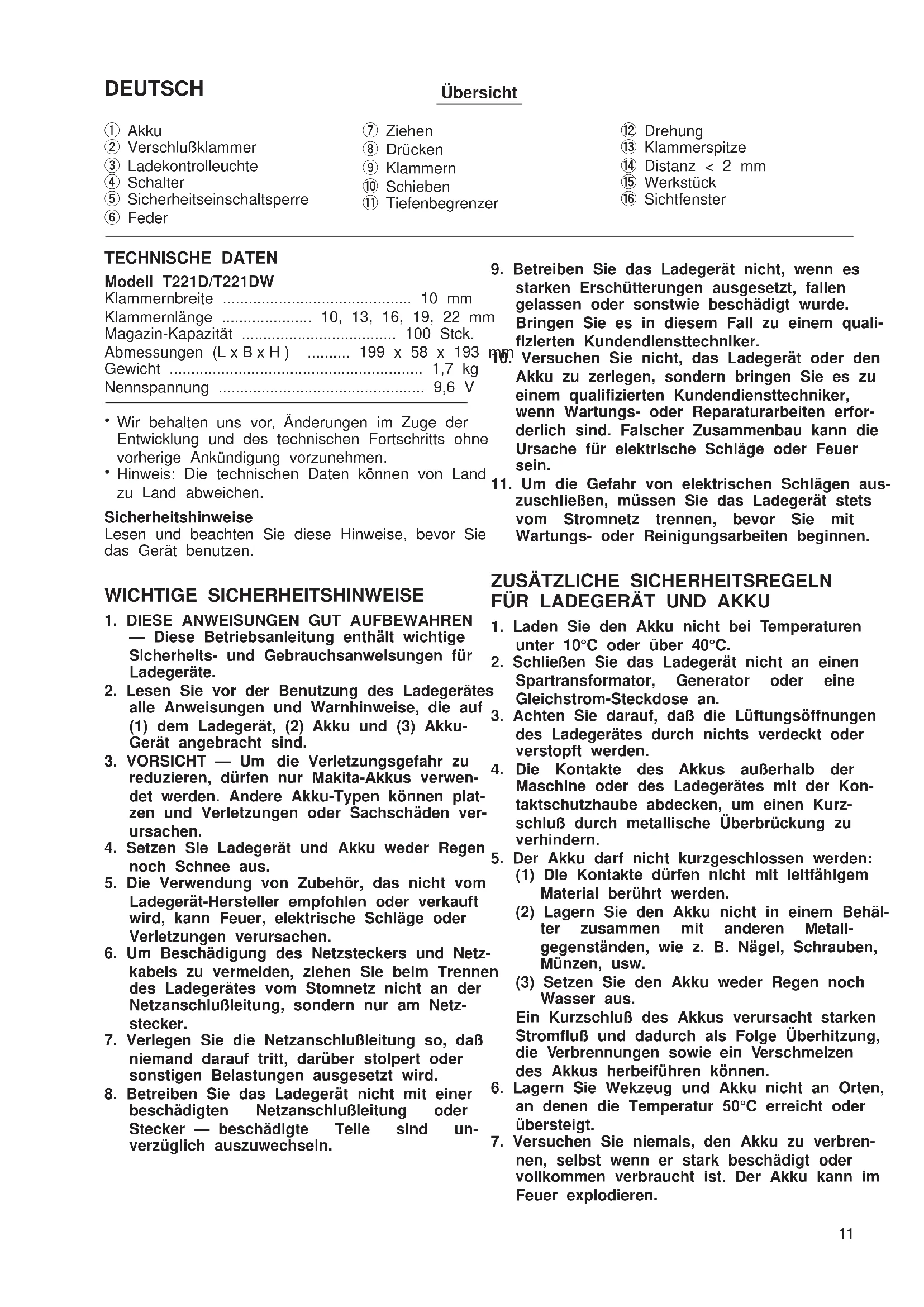

① Akku
② VerschluBklammer
③ Ladekontrolleuche
④ Schalter
⑤ Sicherheitseinschaltspierre
⑥ Feder

⑦ Ziehen
⑧ Drucken
⑨ Klammern
10 Schiebern
① Tiefenbegrenzer

Drehung
⑬ Klammerspitze
14 Distanz < 2 mm
15 Werkstuck
16 Sichtfenster

TECHNISCHE DATEN

Modell T221D/T221DW

Klammernbreite 10 mm

Klammerlänge 10, 13, 16, 19, 22 mm

Magazin-Kapazitat 100 Stck.

Abmessungen (L x B x H) 199 x 58 x 193

Gewicht 1,7 kg

Nennspannung 9,6 V

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu Land abweichen.

Sicherheitshinweise

Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Betreiben Sie das Ladegerät nicht, wenn es starken Erschüttungen ausgesetzt, fallen gelassen oder sonstwie beschädigt wurde. Bringen Sie es in diesen Fall zu einem qualifizierten Kundendiensttechniker.
   Versuchen Sie nicht, das Ladegerät oder den Akku zu zerlegen, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker, wenn Wartungs- oder Reparaturarbeiten erforderlich sind. Falscher Zusammenbau kann die Ursache für elektrische Schläge oder Feuer sein.
2. Um die Gefahr von elektrischen Schlägen auszuschreiben, müssen Sie das Ladegerät stets vom Stromnetz trennen, bevor Sie mit Wartungs- oder Reinigungsrarbeiten beginnen.

WICHTIGESICHERHEITSHINWEISE

1. DIESE ANWEISUNGEN GUT AUFBEWAHREN — These Betriebsanleitung enthalt wichtige Sicherheits- und Gebrauchsanweisungen für Ladegeräte.
2. Lesen Sie vor der Benutzung des Ladegerates alle Anweisungen und Warnhinweise, die auf (1) dem Ladegerat, (2) Akku und (3) Akku-Gerat angebracht sind.
3. VORSICHT - Um die Verletzungsgefahr zu reduzieren, * dürfen nur Makita-Akkus verwendet werden. Andere Akku-Typen * konnen platzen und Verletzungen oder Sachschäden versarschen.
4. Setzen Sie Ladegerät und Akku weder Regen noch Schnee aus.
5. Die Verwendung von Zubehör, das nicht vom Ladegerät-Hersteller empfohlen oder verkauft wird, kann Feuer, elektrische Schläge oder Verletzungen verursachen.
6. Um Beschädigung des Netzsteckers und Netz-kabels zu vermeiden,ziehen Sie beim Trennen des Ladegerates vom Stomnetz nicht an der Netzanschlußleitung, sondern nur am Netzstecker.
7. Verlegen Sie die Netzanschlußleitung so, daß niemand darauf auf tritt, darüber stolpert oder sonstigen Belastungen ausgesetzt wird.
8. Betreiben Sie das Ladegerät nicht mit einer beschädigten Netzanschlußleitung oder Stecker — beschädigte Teile sind unverzüglich auszuwechseln.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR LADEGERÄT UND AKKU

1. Laden Sie den Akku nicht bei Temperaturen unter 10^ oder über 40^ .
2. Schlieben Sie das Ladegerät nicht an einen Spartantransformator, Generator oder eine Gleichstrom-Steckdose an.
3. Achten Sie darauf, daß die Lüftungsöffnungen des Ladegerätes durch nichts verdeckt oder verstoptf werden.
4. Die Kontakte des Akkus außerhalb der Maschine oder des Ladegerates mit der Kontaktschutzhaube abdecken, um einen Kurzschluß durch metallische Überbrückung zu verhindern.
5. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte)durfen nicht mit leitfähigem Material berührt werden.
   (2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z. B. Nagel, Schrauben, Munzen, usw.
   (3) Setzen Sie den Akku[weder Regen noch Wasser aus.

Ein Kurzschluß des Akkus verursacht starken Stromfluß und dadurch als Folge Überhitzung, die Verbrennungen sowie ein Verschmelzen des Akkus herbeiführen können.

1. Lagern Sie Wekzeug und Akku nicht an Orten, an denen die Temperatur 50^ erreicht oder übersteigt.

2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

3. Achten Sie darauf, daß der Akku nicht fallen gelassen, Erschütterungen oder Stößen ausgesetzt wird.

4. Laden Sie den Akku niemals innerhalb eines Kartons oder eines geschlossenen Behalters. 9. Der Akkuarf nur an einem gut belufteten Ort geladen werden.

Umweltschutz

Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüstet. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachten:

Gemäß Europäischer Batterierrichtlinie 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihrem Makita Kundendienst oder Ihrem Fachhändler zum Recycling abgegeben werden.
- Werfen Sie den verbrauchten Akkun nicht in den Hausmull, ins Feuer oder ins Wasser.

(Nur für die Schweiz)

• Ihr Beitrag zum Umweltschutz: Bringen Sieitte die gebrauchte Batterie an eine offizielle Sammelstelle zurück.

ZUSÄTZTliche SICHERHEITSBESTIMMUNGEN

1. Tragen Sie immer einen Augen- oder Gesichts schutz.
2. Richten Sie die Auswurföffnung niemals auf Personen in ihrer Umgebung oder auf ihren eigenen Körper.
3. Entfernen Sie vor Arbeiten an der Maschine den Akku.
4. Vergewissern Sie sich, daß niemand in unmittelbarer Höhe ist, wenn Sie die Arbeit mit der Maschine beginnen. Durch gleichzeitiges Arbeitsen an Vorder- und Rückseite eines Werkstücks enstehen erhöhte Unfallgefahr — die Klammern können durchschlagen!
5. Sorgen Sie für sicheren Stand und halten Sie, jederzeit Gleichgewicht. Stellen Sie sicher, daß sich bei Einsatz der Maschine an hochgelegengen Arbeitsplätzen keine Personen darunter aufhalten.
6. Prufen Sie Wände, Fußboden oder andere Stellen sorgfältig, um einen elektrischen Schlag, Gas- bzw. Wasseraustritt, verursacht durch versehentliches Heften im stromführung Leitungen, Gas- bzw. Wasserrohyre, zu vermeiden.

7. Verwenden Sie nur die von Makita freiigegebenen Klammern. Ungeeignete Klammern verursachen Betriebsstörungen.

8. Die Maschine ist nur zur Verarbeitung von Klammern geeignet. jeder andere Verwendung ist mißbrächtlich und kann zu Unfallen führen.

9. Betrieben Sie die Maschine nicht ohne Klammern. Die Lebensdauer ihrer Maschine wird verkürzt.
10. Bei Wahrnehmung abnormaler Vorkommnisse Maschine sofort abschalten.
11. Dūnne Werkstücke, die ein Durchschlagen der Klammern ermögen, dürfen nicht bearbeitet werden.
12. Betätigten Sie den Schalter und die SicherheitsinschALSperre erst bei korrekter Positionierung der Maschine. Der Betätigten der SicherheitsinschALSperreistnurdurchGegendruck auf das Werkstück zugelassen. Die SicherheitsinschALSperrearfond weder von Hand betatigt noch in entsicherter Stellung arretiert werden.
13. Die einwandfrei Funktion der Sicherheitsinschalsperre ist kontinuierlich zu prufen.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF.

BEDIENUNGSHINWEISE

Ein- und Ausbau des Akkus (Abb. 1)

• Schalten Sie vor dem Ein- bzw. Ausbau des Akkus immer die Maschine ab.
• Um den Akku herauszunehmen, die Verschluß-klammer öffnen und den Akku aus der Maschineziehen.
  Zum Einsetzen des Akkus die Erhebung am Akku-Gehäuse in die Nut im Maschinengehause austrichen und den Akku hineinschieben. Dann die Verschlußklammer wieder schlieBen. Vergewissern Sie sich vor Inbetriebnahme der Maschine, daß die Verschlußklammer sicher eingerastet ist, um zuverhindern, daß der Akku herausfalt.
• Beim Einsetzen des Akkus keine Gewalt anwenden.
• Der Akku muß leicht in die Maschine einzuführen sein.

Laden (Abb. 2)

1. Schlieben Sie das Ladegerät an eine Stromquelle an.
2. Setzen Sie den Akku so ein, daß sich Plus- und Minuspol auf der gleichen Seite wie die entsprechenden Markierungen am Ladegerät befinden. Führten Sie den Akku bis zum Anschlag in die Öffnung des Ladegerates ein.
3. Sobald der Akku eingesetzt wird, blinkt die Lade-kontrollampe in Rot, und der Ladevorgang beginnt.
4. Wenn der Ladevorgang beendet ist, erlischt die Ladekontrollampe. Die Ladezeit ist wie folgt: Akku 7000, 7100, 7120, 9000, 9100, 9100A, 9120: ca. 60 Minuten

5. Wird der Akku nach Abschluss des Ladevorgangs im Ladegerät belassen, schaltet das Ladegerät in den Erhaltungslademodus.

6. Nach dem Laden den Akku vom Ladegerat abneSicherheitseinrichtungen (Abb. 3)

hmen und das Ladegerät von der Stromquelle trennen.

Akku Leistung (mAh)	Anzahl der Zellen
9100 1 300 8

VORSICHT:

• Das Ladegerät ist ausschließlich zum Laden von Makita-Akkus vorgesehen. Verwenden Sie es auf keinen Fall für einen anderen Zweck oder zum Laden von Akkus anderer Fabrikate.
• Wenn Sie einen neuen oder längerere Zeit unbenutten Akku laden, wird möglicherweise keine volle Ladung erzielt. Dies ist normal und stellt kein Anzichen für eine Störung dar. Der Akku laßt sich vollkommen aufladen, nachdem er ein paarmal vollständig entladen und wieder aufgeladen worden ist.
• Wenn Sie einen Akku laden, der von einer kurz zuvor benutzten Maschine abgenommen wurde, oder der langere Zeit direkter Sonnenbestrahlung oder Wärme ausgesetzt war,{lassen Sie ihn erst abkühlen. Setzen Sie ihn dann wieder ein, und beginnen Sie erneut mit dem Ladevorgang.
• Wenn Sie einen neuen oder längerere Zeit unbenut ten Akku laden, erlischt die Ladekontrollampe manchmal.sofort. Nehmen Sie in thisem Fall den Akku ab, und setzen Sie ihn erneut ein. Falls die Ladekontrollampe selbst nach mehrmaliger Wiederholung这点es Vorgangs innerhalb einer Minute erlischt, ist der Akku tot. Ersetzen Sie ihn durch einen neuen.

Erhaltungsladung

Wird der Akku im Ladegerät gelassen, um Selfentladung nach einer vollen Ladung zu vermeiden, schaltet das Ladegerät auf den Erhaltungslandemodus um, so daß der Akku frisch und voll geladen bleibt.

Tips zur Erhaltung der maximalen Akkulebensdauer

1. Laden Sie den Akku, bevor er vollkommen entladen ist. Schalten Sie stets die Maschine aus und laden Sie den Akku, wenn Sie ein Nachlassen der Maschineleistung bemerken.
2. Unterlassen Sie erneutes Laden eines voll geladen Akkus. Überladen verkurzt die Lebensdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur (10^) bis 40^) Lassen Sie einen bereits Akku vor dem Laden abkühlen.

Vergewissern Sie sich vor Arbeitsbeginn, daß die Sicherheitseinrichtungen einwandfrei funktionieren. Die Maschinearf bei alleiniger Betätigungs des Schalters oder der Sicherheitseinschalsperre keine Klammerauslösung bewirken. Eine Auslösung darf nur erfolgen, wenn beide Schaltvorrichtungen gleichzeitig betätigt werden. Prufen Sie evtl. Fehlermöglichkeiten bei ungeladener Maschine und mit Sicherheitsabstand zu Personen. Die Auswurföffnung bzw nicht auf den eigenen Körper halten und niemals mit dem Finger die Sicherheitseinschalsperre betätigten.

HINWEIS:

Bei Betätigung des Schalters kann die Maschine kurz anlaufen. Diese ist kein Maschinenfehler! Halten Sie jihad die Maschine von sich und Personen in ihrer Umgebung fern. Den Schalter loslassen und wieder drücken, um zu kontrollieren, ob die Sicherheitseinrichtungen funktionieren.

Laden des Magazins (Abb. 4, 5 u. 6)

Entfernen Sie immer den Akku, bevor Sie Klammern in die Maschine laden.

Drucken Sie die Feder am Magazinschlitten undziehen diesen nach hinten hereus.

Laden Sie das Magazin, wie in Abb. 5 gezeigt, mit nach oben gerichteten Spitzen.

Zur Sicherung des Magazinschlittens die Feder zusammendrucken und den Magazinschlitten bis zum Anschlag in die Magazinkammer schieren.

VORSICHT:

• Der Magazinschlitten muß immer in der Magazinkammer arretiert sein, da andernfalls Klammern herausfallen und Verletzungen verursachen konnen.

Wenn das Magazin geladen ist und die Maschine bei noch geöffnetem Magazinschlitten nach unter geshalten wird, konnen Klammern herauffallen, Perst.ISONen verletzen und Schaden verursachen. Dies gilt insbesondere bei Einsatz der Maschine an hochgelegen den Arbeitsplätzen.

Tiefeneinstellung (Abb. 7 u. 8)

Die Einschlagtiefe der Klammern kann durch Drehen des Tiefenbegrenzers variiert werden. Drehen Sie für tiefere Einschlagtiefe im Uhrzeigersinn. Für gingere Einschlagtiefe drehen Sie den Tiefenbegrenzer gegen den Uhrzeigersinn. Achten Sie darauf, daß der Tiefenbegrenzer in Abschnitten von 180^ (halbe Drehung) gedreht werden muß, damit die Nut des Tiefenbegrenzers parallel zum Magazin weist.

HINWEIS:

Wenn die Kammerspitze (A) mehr als 2 mm vom Werkstück entfernt ist, kann die Maschine nicht arbeiten, da die Sicherheitseinschaltspere keine Klammerauslösung erhögt.

Betrieb (Abb. 9 u. 10)

WARTUNG

Setzen Sie die Maschine mit der vorderen und hinter VORSICHT:

ren Gerätesohle gleichmäßig auf der Werkstück. Ververgewissern Sie sich vor Ausführung von Arbeiten kanten Sie die Maschine nicht nach links oder rechten Gerät grundsätzlich, daß das Gerät abgeschalte Drücken Sie die Maschine fest gegen das Werkstück und der Akku herausgenommen ist.

Betätigten Sie den Schalter zum Einsatz der Klammern.

Zur Gewährleistung der Produktssicherheit und zuverwässigkeit sind Reparaturen, Wartungsarbeiten und Einstellungen von einer Makita-Service-Station auszufahren.

1. Bei ungenügender Einschlagtiefe drücken Sie fest a
   den Maschinenkopf, wie in Abb. 10 gezeigt. Sollte
   diese Maßnahme nicht ausreichen, verändern Sie d
   einstellung des Tiefenbegrenzers wie im Kapitel "T
   feneinstellung" beschreiben.

GARANTIE

VORSICHT:

Betreiben Sie die Maschine nicht ohne Klammern. Die Lebensdauer ihrer Maschine wird verkürzt.

Bei Störungen des Klammerntransports entfernen Sie zuerst den Akku aus der Maschine. Öffnen Sie den Magazinschlitten und entfernen Sie die festgeklemmen Klammern mit einem Schraubdreher oder ähnlichem.

Für Makita-Elektrowerzeuge gewähren wir Garantie gemäß den gesetzlichen/landerspezifischen Bestimmungen. Von der Garantie ausgeschlossen sind Schäden, die auf gebrauchsbedingten Verschleiß, Überlastung oder unsachgemäß Behandlung zureckzuführen sind. Bei Beanstandungen senden Sieitte das unzerlegte Gerät zusammen mit dem beigeführten GARANTIESCHEIN an ihren Handler oder die Makita-Kundendienstzentrale.

Sichtfenster (Abb. 11)

An der linken Seite der Maschine (von vorne gesehen) befindet sich ein Sichtfenster für die Kontrolle des Klammernvorrates.

Klammern

• Behandeln Sie die Klammern und Verpackungsschachtel sorgfältig. Verbogene Klammern können zu Störungen des Klammerntransports führen.
• Vermeiden Sie die Aufbewährung von Klammern an feuchten oder extrem freißen bzw. direkt dem Sonnenlicht ausgesetzten Orten.
• Klammern, die beschädigt, verbogen, verrostet oder korrodiert sind, darüber nicht mehr verwendet werden.
