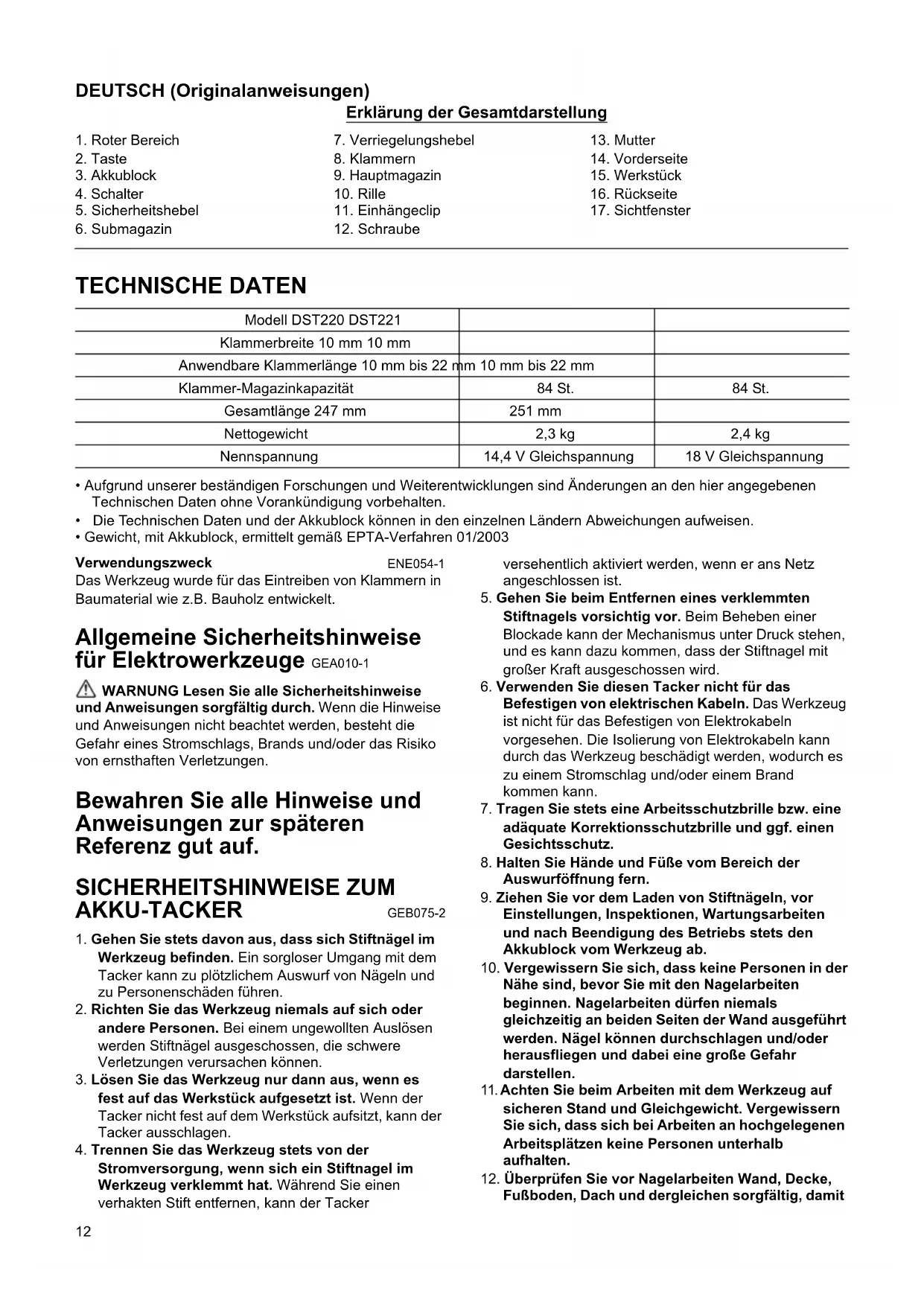

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN12 DEUTSCH (Originalanweisungen) Erklärung der Gesamtdarstellung TECHNISCHE DATEN

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.

• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.

• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003 Verwendungszweck ENE054-1 Das Werkzeug wurde für das Eintreiben von Klammern in Baumaterial wie z.B. Bauholz entwickelt. Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEA010-1 WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen. Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf. SICHERHEITSHINWEISE ZUM AKKU-TACKER GEB075-2

1. Gehen Sie stets davon aus, dass sich Stiftnägel im

Werkzeug befinden. Ein sorgloser Umgang mit dem Tacker kann zu plötzlichem Auswurf von Nägeln und zu Personenschäden führen.

2. Richten Sie das Werkzeug niemals auf sich oder

andere Personen. Bei einem ungewollten Auslösen werden Stiftnägel ausgeschossen, die schwere Verletzungen verursachen können.

3. Lösen Sie das Werkzeug nur dann aus, wenn es

fest auf das Werkstück aufgesetzt ist. Wenn der Tacker nicht fest auf dem Werkstück aufsitzt, kann der Tacker ausschlagen.

4. Trennen Sie das Werkzeug stets von der

Stromversorgung, wenn sich ein Stiftnagel im Werkzeug verklemmt hat. Während Sie einen verhakten Stift entfernen, kann der Tacker versehentlich aktiviert werden, wenn er ans Netz angeschlossen ist.

5. Gehen Sie beim Entfernen eines verklemmten

Stiftnagels vorsichtig vor. Beim Beheben einer Blockade kann der Mechanismus unter Druck stehen, und es kann dazu kommen, dass der Stiftnagel mit großer Kraft ausgeschossen wird.

6. Verwenden Sie diesen Tacker nicht für das

Befestigen von elektrischen Kabeln. Das Werkzeug ist nicht für das Befestigen von Elektrokabeln vorgesehen. Die Isolierung von Elektrokabeln kann durch das Werkzeug beschädigt werden, wodurch es zu einem Stromschlag und/oder einem Brand kommen kann.

7. Tragen Sie stets eine Arbeitsschutzbrille bzw. eine

adäquate Korrektionsschutzbrille und ggf. einen Gesichtsschutz.

8. Halten Sie Hände und Füße vom Bereich der

Auswurföffnung fern.

9. Ziehen Sie vor dem Laden von Stiftnägeln, vor

Einstellungen, Inspektionen, Wartungsarbeiten und nach Beendigung des Betriebs stets den Akkublock vom Werkzeug ab.

10. Vergewissern Sie sich, dass keine Personen in der

Nähe sind, bevor Sie mit den Nagelarbeiten beginnen. Nagelarbeiten dürfen niemals gleichzeitig an beiden Seiten der Wand ausgeführt werden. Nägel können durchschlagen und/oder herausfliegen und dabei eine große Gefahr darstellen.

11. Achten Sie beim Arbeiten mit dem Werkzeug auf

sicheren Stand und Gleichgewicht. Vergewissern Sie sich, dass sich bei Arbeiten an hochgelegenen Arbeitsplätzen keine Personen unterhalb aufhalten.

12. Überprüfen Sie vor Nagelarbeiten Wand, Decke,

Fußboden, Dach und dergleichen sorgfältig, damit

Modell DST220 DST221 Klammerbreite 10 mm 10 mm Anwendbare Klammerlänge 10 mm bis 22 mm 10 mm bis 22 mm Klammer-Magazinkapazität 84 St. 84 St. Gesamtlänge 247 mm 251 mm Nettogewicht 2,3 kg 2,4 kg Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung13 Stiftnägel nicht in Strom führende Kabel, Isolierrohre oder Gasrohre eingetrieben werden, wodurch es zu einem elektrische Schlag, Gaslecks, Explosionen usw. kommen kann.

13. Verwenden Sie ausschließlich die in dieser

Anleitung vorgegebenen Stiftnägel. Bei Verwendung anderer Stiftnägel kann es zu einer Fehlfunktion des Werkzeugs kommen.

14. Verwenden Sie das Werkzeug nicht

missbräuchlich, sondern ausschließlich für das Eintreiben von Stiftnägeln.

15. Lösen Sie das Werkzeug nur dann aus, wenn sich

Stiftnägel im Werkzeug befinden. Anderenfalls verkürzt sich die Lebensdauer des Werkzeugs.

16. Brechen Sie den Betrieb sofort ab, wenn Sie einen

Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.

17. Treiben Sie Stiftnägel nicht in Materialien ein, die

von den Stiftnägeln durchschlagen werden können; ein Stiftnagel würd in diesem Fall zum Projektil.

18. Betätigen Sie erst bei korrekter Positionierung des

Werkzeugs am Werkstück gleichzeitig den Ein/ Aus-Schalter und den Sicherheitshebel. Der Sicherheitshebel muss durch das Werkstück heruntergedrückt werden. Der Sicherheitshebel darf weder in entsicherter Stellung arretiert noch per Hand betätigt werden.

19. Setzen Sie den Sicherheitshebel niemals außer

Funktion. Prüfen Sie den Sicherheitshebel regelmäßig auf ordnungsgemäße Funktion.

ANLEITUNG SORGFÄLTIG AUF. WARNUNG: Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen. WICHTIGE SICHERHEITSREGELN ENC007-7

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen. (2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden. (3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen Temperaturen von 50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

ANLEITUNG SORGFÄLTIG AUF. Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen.

4. Laden Sie den Akkublock aller sechs Monate auf,

wenn Sie diesen für längere Zeit nicht verwenden. FUNKTIONSBESCHREIBUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen. Einsetzen und Abnehmen des Akkublocks (Abb. 1)

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder abnehmen.

• Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Akkublocks schieben und gleichzeitig den Akkublock aus dem Gerät herausziehen.14

• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und den Akkublock in die gewünschte Position schieben. Setzen Sie den Akkublock unbedingt ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock noch nicht ordnungsgemäß eingerastet. Setzen Sie den Akkublock vollständig ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Akkublock versehentlich aus dem Gerät fallen und Sie oder Personen in Ihrem Umfeld verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Akkublock nicht leicht hineingleitet, ist er nicht richtig angesetzt. Sicherheitssystem (Abb. 2) Vergewissern Sie sich vor der Benutzung, dass alle Sicherheitssysteme in gutem Betriebszustand sind. Das Werkzeug darf nicht auslösen, wenn nur der Auslöseschalter gezogen oder nur der Sicherheitshebel gegen das Holz gedrückt wird. Es darf nur auslösen, wenn beide Aktionen durchgeführt werden. Überprüfen Sie das Werkzeug mit leerem Magazin auf möglichen fehlerhaften Betrieb, wobei Sie es nicht auf sich selbst oder auf umstehende Personen richten. HINWEIS:

• Es besteht die Möglichkeit, dass das Werkzeug einen Moment lang funktioniert, wenn ur der Auslöser gezogen wird. Dies ist kein Anzeichen für eine Fehlfunktion. Wenn dies der Fall ist, richten Sie das Werkzeug nicht auf sich oder andere Personen in Ihrer Umgebung. Lösen und betätigen Sie den Auslöser noch einmal, um sich zu vergewissern, dass die Sicherheitssysteme in gutem Betriebszustand sind. MONTAGE ACHTUNG:

• Achten Sie stets darauf, dass Sie Ihre Finger nicht am Schalter halten und dass Sie den Akkublock entnehmen, bevor Sie Arbeiten am Werkzeug ausführen. Klammern

• Behandeln Sie Klammern und ihre Schachteln sorgfältig. Bei grober Behandlung der Klammern können sich diese verformen und der Stapel rutscht schwer nach oder verklemmt.

• Vermeiden Sie die Lagerung von Klammern an sehr feuchten oder heißen Orten oder an Orten, die direktem Sonnenlicht ausgesetzt sind. ACHTUNG:

• Verwenden Sie keine anderen als die in diesem Handbuch aufgeführten Klammern; verwenden Sie auch keine Klammern, die beschädigt, verbogen, rostig oder angegriffen sind.

• Verwenden Sie im Magazin immer nur Klammern gleicher Größe, sonst rutscht der Stapel schwer nach oder verklemmt. Laden von Klammern Entnehmen Sie den Akkublock. Drücken Sie den Sicherungshebel auf der Rückseite des Submagazins und schieben Sie dieses nach hinten. (Abb. 3) Laden Sie die Stapel mit den Füßen nach oben in das Hauptmagazin. Schieben Sie das Submagazin vor. (Abb. 4) Haken Sie zum Sichern des Submagazins den Sicherungshebel an der Rückseite des Submagazins ein. ACHTUNG:

• Wenn das Werkzeug bei geladenem Magazin nach unten gehalten und das Submagazin geöffnet wird, können die Klammern herausfallen und eine Gefahr für alles und jeden darunter darstellen. Beachten Sie dies besonders bei Arbeiten an hochgelegenen Arbeitsplätzen. Entladen der Klammern ACHTUNG:

• Achten Sie vor dem Entfernen von Klammern darauf, dass Sie Ihre Finger nicht am Schalter oder Hebel halten und Sie den Akkublock entnehmen. Ein versehentlicher Auswurf kann Personen- und Sachschäden verursachen. Entnehmen Sie den Akkublock. Drücken Sie den Verriegelungshebel und schieben Sie das Magazin nach hinten. (Abb. 3) Entnehmen Sie die Klammern aus dem Magazinschlitz. (Abb. 5) Haken ACHTUNG:

• Achten Sie stets darauf, dass Sie Ihre Finger nicht am Schalter oder Hebel halten und Sie den Akkublock entnehmen, bevor Sie den Haken verwenden. (Abb. 6) ACHTUNG:

• Hängen Sie den Haken immer an den Gürtel. Falls sich der Haken verschiebt, kann der Klammerer herunterfallen und Fehlauswürfe und Personenschäden verursachen. Der Haken ist nützlich, wenn Sie das Werkzeug vorübergehend aufhängen möchten. Er kann an jeder Seite des Werkzeugs befestigt werden. Setzen Sie zur Montage den Haken in eine Rille am Werkzeuggehäuse (die Seite ist beliebig) und befestigen Sie diesen mit einer Schraube. Zur Entfernung müssen Sie nur die Schraube lösen und den Haken herausnehmen. (Abb. 7) BETRIEB Tiefeneinstellung (Abb. 8) Wenn die Klammern zu tief oder zu flach eingetrieben werden, stellen Sie die Eintriebstiefe durch Drehen der Mutter unten am Werkzeug ein. Drehen Sie die Mutter im Uhrzeigersinn, um die Klammern tiefer einzutreiben. Drehen Sie die Mutter gegen den Uhrzeigersinn, um die Klammern flacher einzutreiben. Beachten Sie, dass die Mutter jeweils um 90° (1/4 Umdrehung) gedreht werden muss, so dass die Kerbe auf der Mutter parallel zum Magazin verläuft.15 Einschlagen von Klammern (Abb. 9) Positionieren Sie die Klammerauslassöffnung des Werkzeugs flach auf dem Werkstück und drücken Sie es fest gegen das Werkstück. Ziehen Sie anschließend den Hebel und den Auslöser, um die Klammer einzuschlagen. Der Griff ist so geformt, dass Sie den Werkzeugkopf mit dem Zeigefinger und Daumen sicher nach unten halten können. Nach dem Einschlagen der Klammer lassen Sie den Auslöser vollständig los. Wenn der Klammerkopf an der Oberfläche blieb, schlagen Sie die Klammer ein, während Sie den Werkzeugkopf fest halten. (Abb. 10) HINWEIS:

• Wenn während des Einschlagvorgangs der Klammerkopf fortwährend an der Oberfläche des Werkstücks bleibt, kann dies die Führung des Werkzeugs beschädigen und zu Verklemmungen usw. führen. Überprüfen der restlichen Klammern (Abb. 11) ACHTUNG:

• Nehmen Sie das Werkzeug nicht ohne eingelegte Klammern in Betrieb. Dies verkürzt die Lebensdauer des Werkzeugs. Auf der rechten Seite des Werkzeugs (von vorn betrachtet) befindet sich ein praktisches Sichtfenster. In diesem Sichtfenster können Sie nachsehen, ob sich Klammern im Magazin befinden. Wenn im Sichtfenster keine Klammern zu sehen sind, laden Sie Klammern in das Magazin. Entfernen verklemmter Klammern WARNUNG:

• Stellen Sie sicher, dass der Auslöser gelöst ist und dass Sie den Akkublock entnehmen, bevor Sie verhakte Klammern entfernen. Entfernen Sie den Akkublock aus dem Werkzeug. (Abb. 5) Drücken Sie den Sicherungshebel auf der Rückseite des Submagazins und schieben Sie dieses nach hinten. Entnehmen Sie verklemmte Klammern aus der Öffnung, sodass die Klammern wieder richtig ausgeworfen werden können. WARTUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und immer Makita-Ersatzteile verwendet werden. SONDERZUBEHÖR ACHTUNG:

• Für das in diesem Handbuch beschriebene Makita- Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck. Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Verschiedene Arten von Makita-Originalakkus und - Ladegeräten

• Sicherheitsschutzbrille HINWEIS:

• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen. Schallpegel ENG905-1 Typischer A-bewerteter Schallpegel nach EN60745: Schalldruckpegel (L

): 82 dB (A) Schallleistungspegel (L

): 93 dB (A) Unsicherheit (K): 3 dB (A) Tragen Sie Gehörschutz. Schwingung ENG900-1 Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745: Schwingungsbelastung (a

Abweichung (K): 1,5 m/s

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.

• Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden. WARNUNG:

• Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft). Nur für europäische Länder ENH101-15 EG-Konformitätserklärung Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass die folgenden Geräte der Marke Makita: Bezeichnung des Geräts: Akku-Tacker Nummer/Typ des Modells: DST220, DST221 in Serienfertigung hergestellt werden und16 den folgenden Richtlinien der Europäischen Union genügen: 2006/42/EG Außerdem werden die Geräte gemäß den folgenden Standards oder Normen gefertigt: EN60745 Die technische Dokumentation erfolgt durch unseren Bevollmächtigten in Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
