BRUGSANVISNING DST221RTJ MAKITA

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne og batteripakken kan variere fra land til land.

• Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003 Tilsigtet brug ENE054-1 Værktøjet er beregnet til at skyde hæfteklammer ind i byggematerialer såsom tømmer. Generelle sikkerhedsadvarsler for maskiner GEA010-1 ADVARSEL Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De ikke følger alle advarsler og instruktioner, kan det medføre elektrisk stød, brand og/ eller alvorlig personskade. Gem alle advarsler og instruktioner til senere reference. SIKKERHEDSADVARSLER FOR

1. Gå altid ud fra at værktøjet indeholder klammer.

Skødesløs håndtering af hæftepistolen kan resultere i uventet affyring af klammer, der kan forårsage personskader.

2. Ret ikke værktøjet mod dig selv eller andre i

nærheden. Uventet tryk på aftrækkeren vil afskyde klammen og forårsage skader.

3. Aktiver ikke værktøjet, medmindre det er placeret

fast mod arbejdsemnet. Hvis værktøjet ikke er i kontakt med arbejdsemnet, kan klammen muligvis afvige fra dit mål.

4. Afbryd værktøjet fra strømforsyningen når en

klamme sidder fast i værktøjet. Når du fjerner en fastklemt klamme, kan hæftepistolen aktiveres ved et uheld, hvis den er koblet til en strømforsyning.

5. Vær forsigtig når du fjerner en fastklemt klamme.

Mekanismen kan være under tryk, og klammen kan affyres med stor kraft, mens du forsøger at fjerne blokeringen.

6. Anvend ikke denne hæftepistol til fastgørelse af

elkabler. Den er ikke beregnet til fastgørelse af elkabler, og det kan skade elkablets isolering og dermed forårsage elektrisk stød eller brandfare.

7. Bær altid sikkerhedsbriller med sideskjold, samt

et komplet visir, hvis det er påkrævet.

8. Hold hænder og fødder borte fra området omkring

9. Fjern altid batteripakken, før du isætter

klammerne eller justerer, inspicerer eller vedligeholder hæftepistolen, eller efter endt brug.

10. Sørg for, at der ikke er andre i nærheden, før

arbejdet påbegyndes. Forsøg aldrig at hæfte klammer i fra både indersiden og ydersiden af væggen på samme tid. Klammerne kan gå igennem og/eller flyve væk og udgøre en alvorlig fare.

11. Vær opmærksom på fodfæstet, og hold balancen

med værktøjet. Sørg for, at der ikke er nogen under dig, når du benytter værktøjet på højtliggende steder.

12. Kontroller vægge, lofter, gulve, tage og lignende

omhyggeligt for at undgå risiko for elektrisk stød, gasudsivning, eksplosioner osv. forårsaget af hæftning af strømførende ledninger, elektrikerrør eller gasrør.

13. Brug kun de klammer, der er angivet i denne

brugsanvisning. Brug af andre klammer kan muligvis beskadige værktøjet.

14. Pil ikke ved værktøjet, og forsøg ikke at bruge det

til andet end til ihæftning af klammer.

15. Anvend ikke værktøjet uden klammer. Dette

forkorter værktøjets levetid.

16. Stop arbejdet øjeblikkeligt, hvis du bemærker

fejlfunktion eller noget unormalt ved værktøjet.

5. Sikkerhedshåndtag

17. Vindue til tjek af hæfteklammer

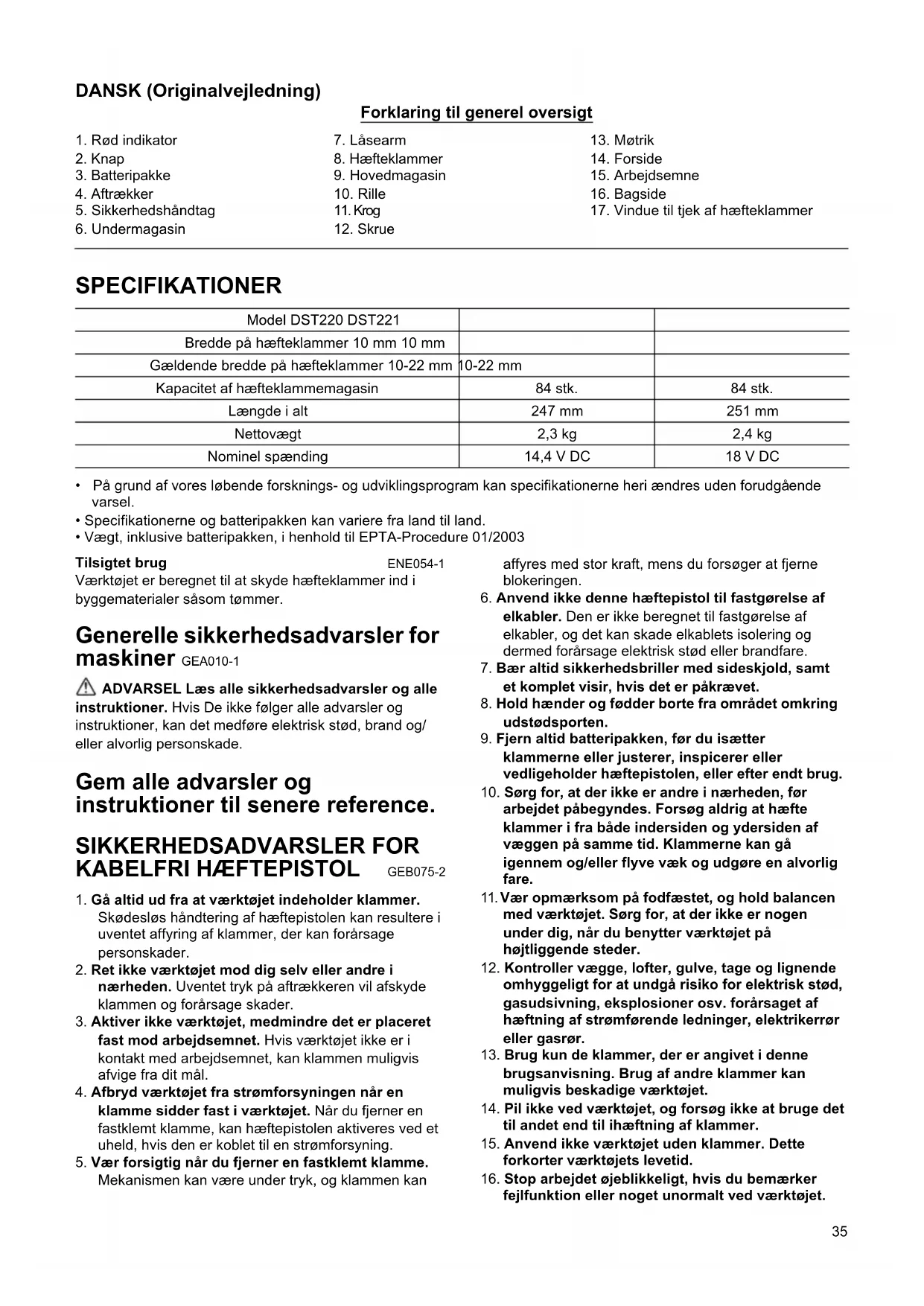

Model DST220 DST221 Bredde på hæfteklammer 10 mm 10 mm Gældende bredde på hæfteklammer 10-22 mm 10-22 mm Kapacitet af hæfteklammemagasin 84 stk. 84 stk. Længde i alt 247 mm 251 mm Nettovægt 2,3 kg 2,4 kg Nominel spænding 14,4 V DC 18 V DC36

17. Hæft aldrig klammer i materialer, hvor klammen

kan gennemtrænge det og gå igennem som et projektil.

18. Aktiver aldrig aftrækkeren og

sikkerhedshåndtaget på samme tid, medmindre du er klar til at hæfte klammer i arbejdsemnet. Giv arbejdsemnet mulighed for at trykke sikkerhedshåndtaget ned. Sikkerhedshåndtaget må aldrig fastgøres i tilbagepositionen eller nedtrykkes med hånden.

19. Pil aldrig ved sikkerhedshåndtaget. Kontroller ofte

sikkerhedshåndtaget for at sikre korrekt brug. GEM DISSE INSTRUKTIONER. ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade. VIGTIGE SIKKERHEDSINSTRUKTIONER ENC007-7 FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du læse alle

instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge. Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale. (2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER. Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

40°C. Lad batteripakken køle ned før den oplades, hvis den er varm.

4. Oplad batteripakken en gang hver sjette måned,

hvis du ikke bruger det i lang tid. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før De justerer værktøjet eller kontrollerer dets funktion. Montering eller afmontering af batteripakken (Fig. 1)

• Ved montering af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den altid hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den røde indikator ikke er synlig. Ellers kan den falde ud af maskinen og skade dig eller andre personer i nærheden.

• Brug ikke magt ved montering af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt. Sikkerhedssystem (Fig. 2) Sørg for, at alle sikkerhedssystemer fungerer før anvendelsen. Værktøjet må ikke betjenes, når der kun trækkes i aftrækkeren, eller hvis kun kontaktarmen trykkes mod træet. Det må kun fungere, når begge disse handlinger udføres. Tjek værktøjet for fejl, mens det ikke er ladet, og mens det peger væk fra Dem selv og andre. BEMÆRK:

• Det er muligt, at værktøjet kan fungere i et kort øjeblik, selvom der kun trækkes i aftrækkeren. Det betyder ikke, at der er et problem. Skulle dette ske, skal De pege værktøjet væk fra Dem selv og andre personer. Slip og træk i aftrækkeren igen for at sikre, at sikkerhedssystemerne fungerer, som de skal. MONTERING FORSIGTIG:

• Kontroller altid, at Deres fingre ikke er placeret på aftrækkeren, og at batteripakken er fjernet, før hæftepistolen vedligeholdes. Hæfteklammer

• Håndter hæfteklammer og æsken med dem forsigtigt. Hvis hæfteklammerne håndteres for hårdt, kan de blive37 bøjede, hvilket kan give en dårlig fremføring af hæfteklammer eller fastklemning.

• Undgå at opbevare hæfteklammer på fugtige eller varme steder eller på steder, der er udsat for direkte sollys. FORSIGTIG:

• Brug ikke andre hæfteklammer end dem, der er angivet i denne brugsanvisning, eller hæfteklammer, der ser ud til at være beskadigede, bøjede, mærkede af rust eller korroderede.

• Sæt ikke hæfteklammer af forskellig størrelse i magasinet samtidigt, da det kan forringet fremføring af hæfteklammer eller fastklemning. Isætning af hæfteklammer Fjern batteripakken. Tryk på låsehåndtaget bag på undermagasinet, og skyd undermagasinet bagud. (Fig. 3) Sæt hæfteklammer i hovedmagasinet, så benene peger opad. Skyd undermagasinet fremad. (Fig. 4) For at sætte undermagasinet på plads fastgøres låsehåndtaget til bagsiden af undermagasinet. FORSIGTIG:

• Når magasinet er fyldt, og hvis værktøjet holdes nedad, og magasinet er åbnet, kan der være risiko for, at hæfteklammerne falder ud og udgør en fare for, hvad der måtte befinde sig nedenfor. Husk især på dette, når der arbejdes i højden. Udtagning af hæfteklammer FORSIGTIG:

• Kontroller altid, at Deres fingre ikke er placeret på aftrækkeren eller håndtaget, og at batteripakken er fjernet, før hæftepistolen tømmes. Affyring ved uheld kan forårsage personlige skader og skader på inventar. Fjern batteripakken. Tryk låsehåndtaget ned, og skub magasinet tilbage. (Fig. 3) Fjern hæfteklammerne fra magasinet. (Fig. 5) Krog FORSIGTIG:

• Kontroller altid, at Deres fingre ikke er placeret på aftrækkeren eller håndtaget, og at batteripakken er fjernet, før krogen anvendes. (Fig. 6) FORSIGTIG:

• Hæng ikke krogen i livremmen. Hvis hæftepistolen tabes, hvilket kan ske, hvis krogen ved et uheld løsnes, kan det forårsage forkert affyring og personlige skader. Krogen er nyttig til midlertidig ophængning af værktøjet. Den kan monteres i begge sider af værktøjet. For at montere krogen indsættes den i en rille i værktøjet på en af siderne, hvorefter den fastgøres med en skrue. Den afmonteres ved at løsne skruen og tage den ud. (Fig. 7) BETJENING Dybdejustering (Fig. 8) Affyringsdybden kan indstilles ved at dreje møtrikken i bunden af værktøjet, hvis hæfteklammerne ikke affyres til den rigtige dybde. Møtrikken skal drejes med uret, hvis hæfteklammerne skal længere ind. Hvis hæfteklammerne ikke skal affyres helt så dybt, skal møtrikken drejes mod uret. Bemærk, at møtrikken skal drejes 90° (1/4 omgang), så møtrikkens rille løber parallelt med magasinet. Affyring af hæfteklammer (Fig. 9) Placer mundingen af hæftepistolen fladt mod materialet, der skal hæftes, og hold værktøjet fast mod materialet. Aktiver derefter håndtaget, og tryk på aftrækkeren for at affyre hæfteklammerne. Grebet er udformet således, at værktøjshovedet kan holdes sikkert ned med pege- og tommelfingrene. Efter affyring af en hæfteklamme skal aftrækkeren slippes helt. Når hovedet af en hæfteklamme forbliver over overfladen af materialet, der skal fastgøres, skal hæfteklammen affyres, samtidig med at hæfteklammens top holdes fast. (Fig. 10) BEMÆRK:

• Vedvarende brug af hæftepistolen, hvor toppen af affyrede klammer forbliver over den overflade, der skal hæftes, kan forårsage skader på hæftepistolen og fastklemning af klammer osv. Kontrol af resterende hæfteklammer (Fig. 11) FORSIGTIG:

• Anvend ikke værktøjet uden hæfteklammer. Dette forkorter værktøjets levetid. På højre side af værktøjet er der et brugervenligt vindue (når man ser værktøjet forfra). Brug dette vindue til at tjekke, om der er flere hæfteklammer i magasinet. Hvis hæfteklammerne ikke kan ses gennem vinduet, skal magasinet lades. Fjernelse af fastklemte hæfteklammer ADVARSEL:

• Kontroller altid, at aftrækkeren er frakoblet, og at batteripakken er fjernet, før fastklemte klammer fjernes. Fjern batteripakken fra hæftepistolen. (Fig. 5) Tryk på låsehåndtaget bag på undermagasinet, og skyd undermagasinet bagud. Fjern fastklemte hæfteklammer, der er forblevet inden i den åbning, hvor hæfteklammerne fyres ud igennem, når de dukker op. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før De forsøger at udføre inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele.38 EKSTRAUDSTYR FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Forskellige typer af originale batterier og opladere fra Makita

• Sikkerhedsbriller BEMÆRK:

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land. Støj ENG905-1 Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Lydtryksniveau (L

Usikkerhed (K): 1,5 m/s

• Den opgivne vibrationsemissionsværdi er målt i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operatøren, som er baseret på en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og når den kører i tomgang ud over triggertiden). Kun for lande i Europa ENH101-15 EF-overensstemmelseserklæring Vi, Makita Corporation, erklærer som ansvarlig producent at følgende Makita-maskine(r): Maskinens betegnelse: Kabelfri hæftepistol Modelnummer/type: DST220, DST221 er en produktionsserie og Overholder følgende europæiske direktiver: 2006/42/EF Og er produceret i overensstemmelse med følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation findes hos vores autoriserede repræsentant i Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
