BRUGSANVISNING AF506 MAKITA

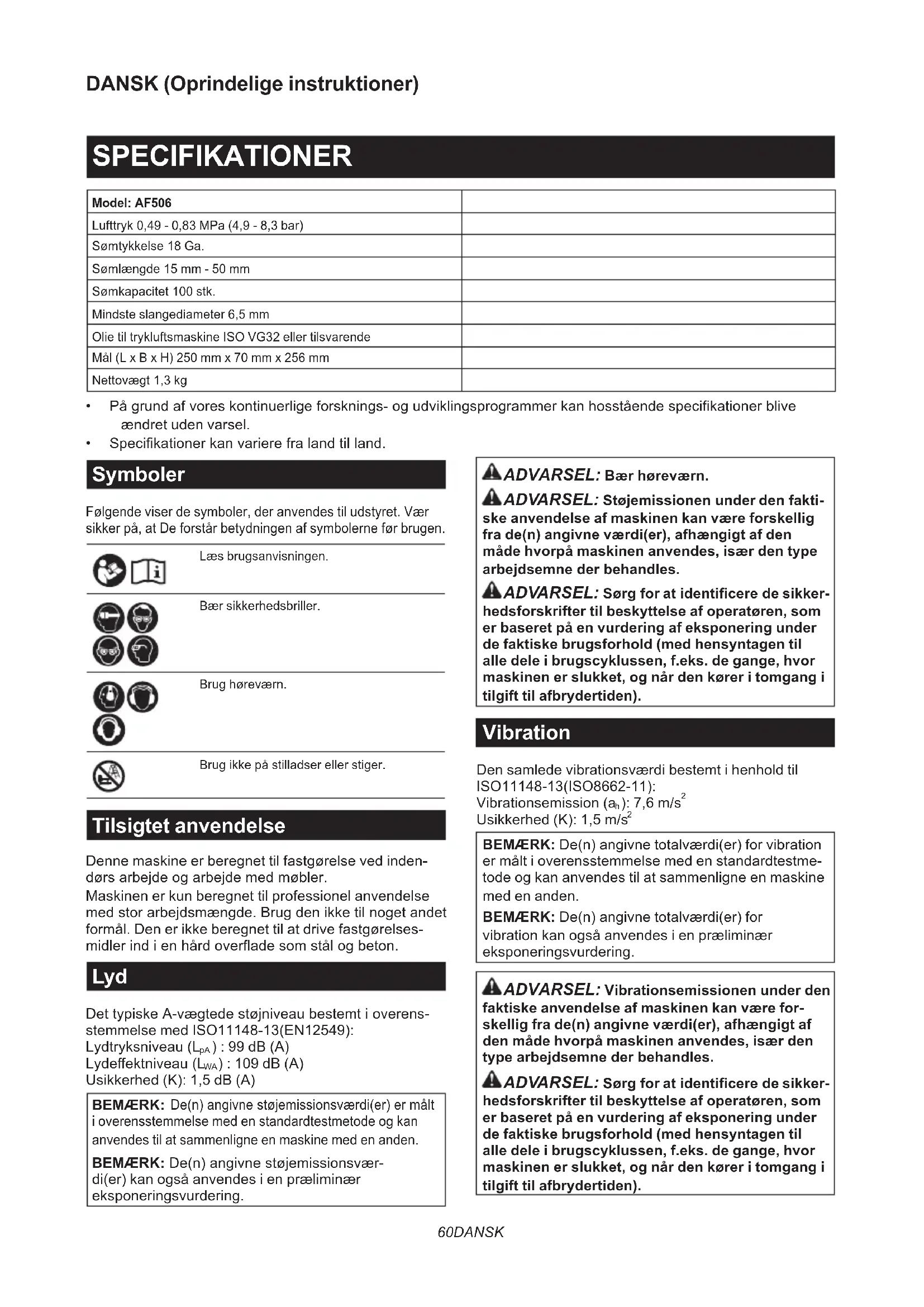

SPECifikATIONER
Model: AF506
Lufttryk 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Sømtykkelse 18 Ga.
Sømlænge 15 mm - 50 mm
Sømkapacitet 100 stk.
Mindste slangediameter 6,5 mm
Olie til trykluftsmaskine ISO VG32 eller tilsvarende
Mål (L x B x H) 250 mm x 70 mm x 256 mm
Nettovægt 1,3 kg

• På grund af vores kontinuierlige forsknings- og udvikingsprogrammer kan hosstående specifikationer bliveændret,uden varsel.
• Specificationer kan variere fra land til land.

Symboler

Folgende viser de symboler, der anwendes til udstyret. Vær sikker på, at De forstå betydningen af symbolerne før brugen.

Laes brugsanvisningen.

Baer sikkerhedsbriller.

Brug horevarn.

Brug ikke på stilladser eller stiger.

Tilsigtet anvendelse

Denne maskine er beregnet til fastgorelse ved indendors arbejde og arbejde med mbler.

Maskinen er kun beregnet til professionel anvendelse med stor arbejdsmængde. Brug den ikke til noget andet formal. Den er ikke beregnet til at drive fastgorelsems-midler ind i en hard overflade som stål og beton.

Lyd

Det typiske A-vægtede stojniveau bestemt i overensstemmelse med ISO11148-13(EN12549):

Lydtryksniveau (L_pA):99 dB (A)

Lydeffektniveau (L_WA):109 dB (A)

Usikkerhed (K): 1,5 dB (A)

BEMAERK: De(n) angivne stajemissionsvardi(er) er malt i overensstemmelse med en standardtestmetode og kan anwendes til atSAMmenigne en maskine med en,anden.

BEMAERK: De(n) angivne stojemissionsvardier) kan ogsa anvendesi en praeliminae eksponeringsvurdering.

ADVARSEL: Stojemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra de(n) angivne vardir(er), afhengigt af den MADE hvorpá maskinen anvendes, isar den type arbejdsemne der behandles.
ADVARSEL: Sorg for at identificare de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den korer i tomgang i tilgift til afbrydertiden).

Vibration

Den samlede vibrationsværdi bestemt i henhold til ISO11148-13(ISO8662-11):

Vibrationsemission (a_h):7,6m / s^2

Usikkerhed (K): 1,5 m/s²

BEMAERK: De(n) angivne totalværdi(er) for vibration er malt i overensstemmelse med en standardtestmetode og kan anvendes til atSAMmenigne en maskine med en,anden.

BEMAERK: De(n) angivne totalværdi(er) for vibration kan ogsa anwendes i en praeliminaer eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskeilig fra de(n) angivne vardier), afhengigt af den MADE hvorpå maskinen anvendes, iser den type arbejdsemne der behandles.
ADVARSEL: Sorg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den körer i tomgang i tilgift til afbrydertiden).

EU-overensstemmelseserklaering

Kun for lande i Europa

EU-overensstemmelseserklageringen er inkluderet som Bilag A iijkebrugsanvising.

SIKKERHEDSADVARSLER

Sikkerhedsadvarsler for tryklufts sompistol/krampemaskine

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De/DDke følger advarslerne og instruktionerne, kan det medføre alvorlig personskade, elektrisk stød og/eller brand.

Af hensyn til Deres personlige sikkerhed somt for korrekt betjening og vedligeholdelse af maskinen skal De laese davone brugsanvisning, for De bruger maskinen.

Generel sikkerhed

1. Al,andenbrug end den tilsigtebrug er forbudt. Maskiner til idrivning af fastgorelsesemidler med kontinueregkontaktaktiveringllerkontaktaktiveringmA kun bruges til produktionsformal.
2. Hold fingrene på afstand af udløseren, nr maskinen ikke bruges, og när den flyttes fra et arbejdssted til et andet.
3. Flere risici. Du skal læse og forstå sikkerhedsinstruktionerne, før du tilslutter, frakobler, isætter, betjener, vedligeholder, skifter tilbehør på eller arbejder iærheden af maskinen. Hvis du ikke overholder dette, kan det resultere i alvorlig legemsbeskadigelse.
4. Hold alle kripsdele som f.eks. hander og ben osv. vak fra affyringsretningen, og sorg for, at fastgorelsesemidler ikke kan trænge igennem arbejdsemnet og ind i dele af kroppen.
5. Ved brug af maskinen skal du vare opmærk-som pa, at fastgorelsesemidlet kan blive slynet tilbage og forarssage personskade.
6. Hold maskinen med et fast greb, og vær forberegdt pa at handtere tilbageslag.
7. Kun tekniisk uddannede operatorer ma bruge maskinen til idrivning af fastgorelsesemidler.
8. Undlad at aendre maskinen til idrivning af fastgorelsesemidler. AEndringer kan reducere sikkerhedsforanstaltningernes effektivitet og og erisikoen for operatoren og/eller omkringstaende.
9. Undlad at smide brugsanvisingen væk.
10. Undlad at bruge en maskine, hvis maskinen er beskadiget.
11. Vær forsigtig ved handtering af fastgorelsesemidler, især i forbindelse med indsætning ogfjernelse, da fastgorelsesemidler har skarpe spidser, som kan forårsage personskade.

12. Kontroller altid maskinen for brug for knakke, forkert tilkoblede eller slide dele.

13. Stræk dig ikke for langt. Brug kun på et sikkert arbejdssted. Oprethold til enhver tid sikkert fodfæste og balance.

14. Hold omkringstaende pa afstand (ved arbejde pa et sted, hvor det er sandsynigt, at personer vil fardes). Afmær brugsomradyet tydeligt.
15. Ret aldrig maskinen mod dig selv aller andre.
16. Lad参加会议的人员，如：Lad, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef, Lef
17. Bær kun handsker, der giver tilstrækkelig føelse og sikker kontrl med udløsere og andre justeringsmekanismer.
18. Laeg maskinen på en flad overflade, nr den ikke bruges. Hvis du bruger den krog, der følger med maskinen, skal du fastgøre maskinen forsvarligt på den stabile overflade.
19. Undlad brug, hvis De er pavirket af alcohol, narkotika eller lignende.

Risici forbindelse med Projektiler

1. Maskinen til idrivning af fastgorelsesemidler skal vare taget ud af forbindelse, nár du tager fastgorelsesemidler ud, foretager justeringer, fjerner fastklemte emner eller skifter tilbehør.
2. Under brugen skal du sorge omhyggeligt for, at fastgorelsesemidler trangner korrekt ind i materialet, og at de/DDke kan slyngnes tilbage ell affyres utilsigtet mod operatoren og/eller eventuelle omkringstaende.
3. Under brugen kan der frigores rester fra arbejdsemnet og fastgorelse's-/sorteringssystemet.
4. Bær altid beskyttelsesbriller for at beskytte dine øjne mod skader, nár du bruger maskiner. Beskyttelsesbrillerne skal overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/New Zealand. I Australien/New Zealand er det desuden pabudt ved lov at bare ansigtsskærm for at beskytte dit ansigt.

Det er arbejdsgiverens ansvar at pabyde brugerne af maskinen samt andre personer i det umiddelbare arbejdsomrade at bare passende sikkerhedsbeskyttelsesudstyr.

1. Operatoren skal vurdere risikoen for andre.
2. Vær forsigtig med maskiner utden kontakt med arbejdsemnet, da de kan udloses utilsigtet og skade operatoren og/eller omkringstaende.

3. Sorg for, at maskinen altid har sikker kontakt med arbejdsemnet, og at den ikke kan glide.

4. Brug horeværn for at beskytte Deres orer mod udstødningsstoj og som hovedværn. Bær ogsa let, men/DDE Iost toj. AErmer kal vare knappet ellr rullet op. Undlad at bare halstorklaede.

Risici ved drug

1. Hold maskinen korrekt: Vær klar til at imodegå normale eller pludselige bevægelser som f.eks. tilbageslag.
2. Oprethold en velafbalanceret kripsstilling og sikkert fodfeste.
3. Der skal benytttes passende sikkerhedsbriller, og passende handsker og beskyttelestoj anbefales.
4. Der skal bares passende horevarn.
5. Anvend kun den korrekte energiforsyning som angivet i brugsanvisingen.
6. Anvend ikke maskinen på bevægelseige platforme eller bag på lastbiler. Hvis platformen bevær sig pludseligt, kan det medføre tab af kontrollen med maskinen og forårsage persönskade.
7. Gå altid ud fra, at der er fastgøringsmidler i maskinen.
8. Undlad at arbejde for hurtigt eller at bruge magt pa maskinen. Handter maskinen forsigtigt.
9. Vær opmærksom på Deres fodfæste, og hold balancen, narr De bruger maskinen. Sørg for, at der ikke står nogen under Dem, narr De arbejder på højtliggende steder, og fastgør luftslangen for at undgå fare, hvis der er pludselige ryk, eller den sætter sig fast.
10. På tage og andre højtliggende steder skal De drive fastgøringsmidler, afterhänden som De arbejder Dem fremad. Det er let at miste fodfæstet, hvis De driver fastgøringsmidler, mens De kryber baglæns. Ved drivning af fastgøringsmidler mod en lodret flade skal De arbejde fra toppen mod bunden. De bliverindre træt under udførelsen af drivarbejdet ved at gore dette.
11. Et fastgöringsmiddel kan bijes, aller der kan opstå stop i maskinen, hvis De ved en fejtagelse driver et fastgöringsmiddel oven i et andet fastgöringsmiddel eller rammer en knude i træet. Fastgöringsmidlet kan slynges ud og ramme personer, uller delve maskinen kan reagere på farlig vis. Placer fastgöringsmidlerne omhyggeligt.
12. Lad参加会议的董事在会议开始前，就出席会议的董事进行介绍。
13. Forsog aldrig at drive fastgorghingsmidler fra bade indersiden og ydersiden på samme tid. Fastgorghingsmidler kan gå igennem og/eller flyve væk og forårsage alvorlig fare.

Risici forbindelse med gentagne bevgelser

1. Ved brug af en maskine i Iangere tidsrum kan operatoren opleve ubehag i henderne, armene, skuldrene, nakken aller andre dele af kroppen.
2. Ved brug af en maskine skal operatoren indtage en passende, men ergonomisk stilling. Oprethold sikkert fodfeste, og undgå akavede stillinger eller stillinger, hvor du er ude af balance.

3. Hvis operatoren oplever symptomer som vedvarende eller gentagen ubehag, smerte, dunken, omhed, prikken, folelselsloshed, brændende fornemmelseller stivhed, ma disse adverselstegt ikke ignorereres. Operatoren skal konsultere en kualificeret sundhedsspecialist vedrørende de overordnede aktivitet.

4. Kontinuerlig brug af maskinen kan forårsage gentagen belastningsskade på grund af det tilbageslag, som maskinen udvikler.

5. For at undgå gentagen belastningssskade ma operatoren ikke strække sig for langt eller bruge overdreven magt. Operatoren skal desuden tage et hvil, nar han eller hun føler sig traet.
6. Foretag en risikovurdering vedrørende risici i forbindelse med gentagne bevgelser. Den bør fokusere pa muskel- og skeletidelser og fortrinsvis vare baseret pa den antagelse, at reduktion af træthed under arbejdet er effektiv for at reducere lidelser.

1. Frakobl energiforsyningen til maskinen, for eksempel luft aller gas aller batteri, afhängigt af hvad der er relevant, for du skifter/udskifter tilbehør som f.eks. kontakt med arbejdsemnet aller foretager justering.
2. Brug kun de storrelser og typer af tilbehør, som producenten leverer.
3. Brug kun de smoremidler, der anbefales i donne brugsvejledning.

Risici forbindelsemedarbejdstedet

1. Glid, snublen og fald er hyppige arsager til personskader pa arbejdspladsen. Vær opmærksom pa glatte overflader, der fremkomer ved brugen af maskinen, og ogsa pa snublefarer pa grund af luftslangen.
2. Vær ekstra forsigtig i uvante omgivelser. Der kan vare skjulte farer, for eksempel elledninger eller andre forsyningsledninger.
3. Denne maskine er/DDke beregnet til brug i potentielt eksplovise atmospferer, og den er/DDke isoleret, hvis den kommer i kontakt med elektrisk strøm.
4. Sorg for, at der ici er nogen elledninger, gastror osv., der kan udgore en fare, hvis de beskadiges ved brug af maskinen.
5. Hold arbejdsomradyet rent og veloplyst. Rodee ell er mkrke omrader forarsager ulykker.
6. Der kan vare lokale regler for stoj, som skal overholds ved at holde stojniveauet inden for de foreskrevne grænser. I nogle tilfaIde skal der benytttes skodder for at holde stoj inde.

Risici forbindelse med stov og udstodning

1. Kontroller altid dine omgivelser. Den luft, derkommen ud af maskinen, kan blase stov erer genstande, som kan ramme operatoren og/eller omkringstaende.
2. Ret udstødningen, sa forstyrlsen af stov i stovfyldtc omgivelser minimeres.
3. Hvis stov ell genstande slynges ud i arbejdsoomradyet, skal du reducere emissionen sa meget som muligt for at reducere sundhedsrisici og risiko for persorskade.

Risici forbindelsemed stoj

1. Ubeskyttet udseuttelse for hje stojniveauer kan forarsage permanent, invaliderende tab af horelsen og andre problemer som f.eks. tinnitus (ringen, summen, fljten ell er brummen i orerne).
2. Foretag en risikovurdering vedrørende risici i forbindelse med stoj i arbejdsområdet, og træf passende forholdsrregler vedrørende disserisici.

3. Passende kontroller for at mindske risikoen kan omfatte foranstaltninger som f.eks. dampende materialer for at forhindre arbejdsemner i at "ringe".

4. Anvend passende horeværn.

5. Betjen og vedligehold maskinen som anbefalet i disse instruktioner for at forbindre unodig forogelse af stojniveauaut.
6. Traef forholdsregler for at reducere stoj, for eksempel ved at placere arbejdsemner pa lyddampende stotter.

1. Vibrationsafgivelsen under brug afhanger af gribekraften, kontakttrykkraften, arbejdseretningen, justeringen af energiforsyningen, arbejdsemnet og understottelsen af arbejdsemnet. Foretag en risikovurdering vedr-rorende risici i forbindelse med vibration, og traf passende forholdsergler vedrrorende dises risici.
2. Udsættelse for vibration kanforallssage invaliderende skader pa nerverne og blodforsynin-gentil handerne og armene.
3. Bær varmt toj, nár du arbejder i kolde omgivel-ser, sá du holder händerne varme og tøre.
4. Hvis du oplever følelsesloshed, prikken, smerte, ell er at huden pa fingrene erler handerne bliver bleg, skal du soge medicinsk rådgivning fra en kvalificeret professionl sundhedsspecialist vedrorende dine overordnede aktivitet.
5. Betjen og vedligehold maskinen som anbefalet i disse instruktioner for at forbindre un\dig forogelse af vibrationsniveauaut.
6. Hold maskinen med et let, men sikkert grep, da risikoen for vibration generelt er storre, när gribekraften er staerkere.

Yderligere advarsler for trykluftmaskiner

1. Komprimeret luft kan forårsage alvorlig personskade.
2. Sluk altid for luftforsyningen, og tag maskinen ud af forbindelse med luftforsyningen, nar den ikke er i brug.
3. Afbryd altid maskinen fra den komprimerede luftforsyning, for du skifter tilbehør, foretager justeringer og/eller reparationer, nár du flytter fra et arbejdsomrade til et andet omrade.
4. Hold fingrene på afstand af udloseren, nag maskinen ikke bruges, og;nar den flyttes fra et arbejdssted til et andet.
5. Ret aldrig komprimeret loft mod dig selv erler andre.
6. Piskende slanger kan forarssage alvorlig personskade. Kontroller altid for beskadigede aller lose slanger aller fittings.
7. Bae aldrig en trykluftmaskine i slangen.
8. Traek aldrig en trykluftmaskine i slangen.
9. Ved brug af trykluftmaskiner ma du ikke overskride det maksimale driftstryk ps max.
10. Trykluftmaskiner mag kun drives af komprimeret luft ved det laveste tryk, der er ndvendigt for arbejdssprocessen, for at reducere stog og vibration og minimere sliddet.
11. Brug af itl eller brandbare gasser til drift af trykluftmaskiner udgør en brand- og eksplosionsfare.
12. Vær forsigtig ved brug af trykluftmaskiner, da maskinen kan blive kold, hvilket pavirker grebet og styringen.

Sikkerhedsenheder

1. Sørg for, at alle sikkerhedssystemer fungerer, før brugen. Maskinen ma ikke kunne kore, hvis der kun trykkes på afbryderknappen, eller hvis

kun kontaktarmen trykkes mod traet. Den mä kun fungere, nár begge handlinger udfores. Test for eventuel fejlfunktion uden fastgoringsmidler og udstøderen i fuldt trukket position.

1. Det er meget farligt at fastlase udloseren i TIL-stillingen. Forsog aldrig at fastlase udloseren.
2. Forsog ikke at holde kontaktelementet eller andre sikkerhedsanordninger trykket ned med tape eller staltrad. Dette kan medføre dødsfald eller alvorlig personskade.

Service

1. Udfor rengoring og vedligeholdelse umiddelbart after, at De afslutter arbejdet. Hold maskinen i bedste stand. Smor bevagelige dele for at undgå rust og minimere friktionsrelateret slid. Tør alt støv af delene.
2. Bed et Makita autoriseret servicecenter om periodiskinspection af maskinen.
3. For at opretholde Produkts SIKKERHED og PALIDELIGHED skal vedligeholdelse og reparation udfores af Makita autoriserede servicecentre, og der skal altid benyttes Makita resedele.
4. Følg de lokale regulativer ved bortskaffelse af maskinen.

GEM DISSE FORSKRIFTER.

ADVARSEL:LAD IKKE bekvemmelighed ellerekendskab tilprodukter (opnaret gennem gentagen brug)forhindre,at sikkerhedsforskrifterne for Produktet nojeoverholds.MISBRUGellorsommelseafatfolge deidenbe drugsvejledninggivnesikkerhedsforskrifterkanmedfore alvorlig persorskade.

BESKRIVELSE AF DELENE

Fig.1: 1. Udløser 2. Krog 3. Spidsadapter (kontaktetelement) 4. Magasin

MONTERING

Valg af kompressor

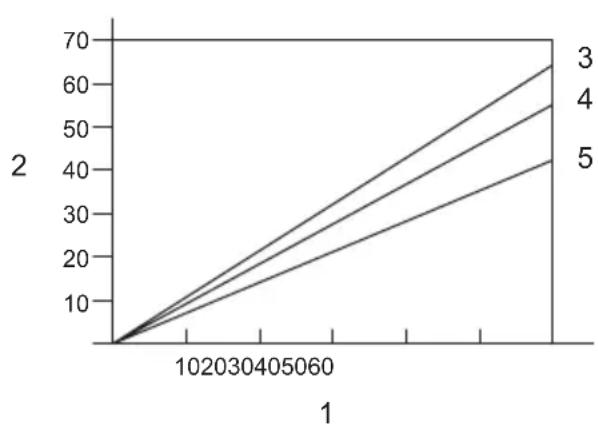

1. Sømfrekvens (gange/min.) 2. Afgivelse af kompressorluft pr. minut (liter/min.) 3. 0,83 MPa (8,3 bar) 4. 0,74 MPa (7,4 bar) 5. 0,64 MPa (6,4 bar)

Luftkompressoren skal overholde kravene i EN60335-2-34.

Vælg en kompressor, der leverer det fornødne tryk og tilstrækkelig luftafgivelse til at sikre en omkostningseffektiv anvendelse. Grafen viser forholdet mellem smfrekvens, anvendt tryk og afgivelse af kompressorluft. Hvis idrivning af som f.eks. således sker med en hastighed af ca. 60 gange i minuttet ved en kompression pa 0,74 MPa (7,4 bar), vil en kompressor med en luftafgivelse pa over 55 liter/minut+vare pakrævet.

Hvis forsyningslufttrykket overstiger maskinens nominelle tryk, skal der anwendes trykregulatorer til at begrense lufttrykket til det nominelle tryk for maskinen. Forsommelse af dette kan medfore alvorlig personskade pa maskinoperatoren aller personer i nærheden.

Valg af luftslange

AFORSIGTIG: Lav luftafgivelse fra kompressoren ell er lang luftslange eller med en minrediameter i relation til somfrevens kan medforeen reduktion af maskinens drivkapacitet.

Fig.2

Anvend en luftslange, som er sa stor og kort som muligt, for at sikre uafbrudt og effektiv idrivning af som. Med et lufttryk pa 0,49 MPa (4,9 bar) anbefales det at benyitte en luftslange med en indvendig diameter pa mindset 6,5mm og en lengde pa minre end 20m ,hvis intervallet mellem hver idrivning af som er 0,5 sekund. Luftforsyningsslanger skal mindst vare godkendt til den hjoeste vardi af et arbejdstryk pa 1,03 MPa (10,3 bar) ellr 150 percent af det maksimale tryk, som systemet udvikler.

Smøring

Fig.3

For at sikre maksimal ydelse skal der monteres et luft-sæt (smørenippel, regulator, luftfilter) sä tæt på maskinen som muligt. Juster smøreniplen, sä der tilfores en dräbe olie for hver 50 sm.

Hvis der/DDke anvendes et luftsaet, skal du smore maskinen med olie til trykluftmaskine ved at tilfore 2 (to) eller 3 (tre) draber i luftfittingen. Dette skal gores for og after brugen.

For at en ordentlig smrging kan opnas, skal maskinen affyres et par gange, after at den er smurt med olie til trykluftmaskine.

Fig.4: 1. Oliet til trykluftmaskine

FUNKTIONSBESKRIVELSE

FORSIGTIG: Sorg altid for, at slangen er fra-koblet, for du justerer maskinen eller kontrollerer dens Funktion.

Indstilling af dybden for idrivning af søm

Fig.5: 1. Justeringsenhed

Drej på justeringsmekanismen for at justere dybden for idrivning af stifter.

Dybden for idrivning af stifter er størst, nar justeringsmekanismen er drejet welt i A-retningen som vist pa figuren. Den bliver minded, nar justeringsmakanismendrejes i B-retningen.

Hvis som ikke kan drives dybt nok, selv om justerings-mekanismen er drejet welt i A-retningen, skal du forøge lufttrykkek.

Hvis som drives for dybt, selv om justeringsmekanismen er drejet welt i B-retningen, skal du reducere lufttrykkek.

Generelt vil maskinens levetid blive forlæŋget, hvis maskinen anvendes med et lavere lufttryk, og justeringsmekanismen er indstillet til en dybere dybde for somidrivning.

Krog

FORSIGTIG: Hæng aldrig maskinen på et højsted eller på en potentielt ustabil overflade.

FORSIGTIG: Hæng aldrig krogen fra livremmen. Hvis sompistolen falder ned ved et uheld, kan det medføre utilsigtet affyring og personskade.

Fig.6

Fig.7: 1.Krog

Krogen er practisk til midlertidig ophaengning af maskinen.

Stovblaeser

A FORSIGTIG: Ret/DDsngsporten pa stvblseren mod nogen.Hold desuden hender og fdder vak fra udstdningsporten. Hvis der trykkes pa knappen til stvblseren ved et uheld, kan det forarsage persorskade.
AFORSIGTIG: Kontrolier altid Deres omgivelser, for De bruger stovblaseren. Bortblaest stveller genstande kan ramme personer.
FORSIGTIG: Tilslut aller frakobl ici luftslangen, mens der trykkes på knappen til stovblæseren.

Den luft, der tilfores til maskinen, kan ogsa bruges som stovblæser. De kan rense arbejdsområdet ved at trykke på knappen i enden med grebet.

Fig.8: 1. Knap

BEMAERKNING: Nár De har brugt stovblæseren, kan maskinens drevkraft midlertidigt aftage. Vent i sá fald, til lufttrykkej gendannes.

BEMAERKNING: Foretag en proveblaesning, hvis De bruger stovblaeseren, lige after at der er pafort olie. Olien kan sprejte ud sammen med luften.

SAMLING

A Forsigtig: Sorg altid for, at slangen er frakoblet, for du udforer nogen form for arbejde pa maskinen.

Isætning af søm

A Forsigtig: Isæt som af samme art, størrelse og længde, när der skal saettes som i magasinet.

1. Træk i skydelemmen, idet der trykkes ned pa handtaget for at abne magasinet.
   ▶ Fig.9: 1. Handtag 2. Skydelem

2. Juster spidsen af sommene med rillen imagasi-net, og skub sommene til affyringsabningen.
   Fig.10: 1. Søm 2. Rille 3. Affyringsåbning

3. Luk skydelemmen, indtil den er laut.

FORSIGTIG: Undlad at placere fingeren pa skydelemmens midtergang. Fingeren kan komme i klemme i skydelemenmen.
A Forsigtig: Fjern alle som fra magasinet, og suk skydelemen, nar den ikke er i brug.

Spidsadapter

Drug spidsadapteren for at forbindre, at arbejdsemnets overflade bliver ridset ell beskadiget.

Fig.11: 1. Spidsadapter 2. Kontaktelement

Der sidder en ekstra spidsadapter pa det sted, der er vist pa figuren.

Fig.12: 1. Ekstra spidsadapter

Montering af luftslangen

FORSIGTIG: Undlad at hvile fingeren mod afbryderen, nar luftslangen tilkobles.

Fig.13: 1. Luftfitting 2. Luftbøsning

Skub luftbøsningen på luftslangen ind på luftfittingen på maskinen. Sørg for, at luftbønsningen lases godt på plads,ningar den monteres på luftfittingen.

Der skal monteres en slangekobling pa aller nær maskinen pa en sadan maje, at trykreservoirt aflades, nar luftforsyningskoblingen tages ud af forbindelse.

ANVENDELS

FORSIGTIG: Sorg for, at alle sikkerhedsystemer er i korrekt Funktionstand inden anvendelsen.

Kontrol af korrekt Funktion inden anvendelse

Sorg for, at maskinen ikke aktiveres blot ved tilslutning af luftslangen.
Sorg for, at maskinen/DDAktiveres blot ved at trykke pa afbryderkontakten.
Sorg for, at maskinen ikke aktiveres blot ved at søtte kontaktelementet mod arbejdsemnet,.uden at der trykkes på afbryderkontakten.

Idrivning af søm

Placer kontaktelementet mod arbejdsemnet, og tryk pa afbryderen for at idrive et som.

Fig.14

A FORSIGTIG: HVIS AFBRYDEREN TRYKKES OG HOLDES HALVT NEDE, kan der ske uventet idrivning af som, his kontaktelementet iten fár kontakt med arbejdsemnet aller en,anden flade pa grund af tilbageslag.

Benyt dette fremgangsmåde for at undgå dette uventede idrivning:

• SaatCREASEkontaktelementet mod arbejdsem-net med overdreven kraft.
• Tryk afbryderen welt ind, og hold den der i 1-2 sekunder after idrivning af som.

Fjernelse af fastklemte søm

ADVARSEL: Tag alto slangen ud, for du fjerner som.
FORSIGTIG: Anvend ikke som aller sombänd, som er deformeret. Undladelse af dette medfører)dárlig smfremfaring.

Handter somband og aesken med dem forsigtigt. Hvis sombandene handteres hardhendet, kan de blive bojet ud af form med darlig fremfaring af som til folge. Undga at opbevarare som pa meget fugtige erler varme steder aller pa steder, der er udsat for direkte sollys.

Vedligeholdelse af sømpistol

Tag maskinen ud af forbindelse, og udfor dagliginspection for at sikre dig, at kontaktelementet og udløseren kan bevæge sig frit. Undlad at bruge maskinen, hviskontaktelementet eller udløseren klemmer eller binder.

Hvis maskinen ikke skal anwendes i længere tid, skal den smøres med en olie til trykluftmaskine, og maskinen skal opbevares et sikkert sted. Undgå at udsette maskinen for direkte sollys og/eller fugtige eller varme steder.

Fig.17

After brugen skal du altid tømme kompressortanken og luftfilteret. Hvis fugt fær lov til at trænge ind i maskinen, kan det medføre)darlig ydelse og risiko for maskinsvigt.

Fig.18: 1.Aftapningshane
Fig.19: 1. Luftfilter

Kontroller regelmæssigt, om der er tilstrækkelig trykluftsolie i smoreniplen pa luftsættet. Hvis der ikke smores tilstrækkeligt, vil det medføre hurtig nedslidning af O-ringene.

Fig.20: 1. Smorenippel 2. Olie til trykluftmaskine

Hold luftslangen på god afstand af varme (over 60^ ) og ligeledes på god afstand af kemikalier (fortynder, stærk syre og alkaliske stoffer). Sorg ligeledes for at føre slangen på god afstand af forhindringer, som kan gribe fat i slangen under brugen, hvilket kan vare far-ligt. Slanger skal desuden holdes på afstand af skarpe kanter og områder, som kan medføre skade eller slitage på slangen.

For at opretholde produits SIKKERHED og PALIDELIGHED ma reparation, vedligeholdelse erler justering kun udfores af et autoriseret Makita servicecenter aller fabriksservicecenter med anvendelse af Makita resevele.

EKSTRAUDSTYR

A FORSIGTIG: Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i dette brugsanvisin. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formal.

Hvis De behover hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

Søm
Luftslange
Sikkerhedsbriller

BEMAERK: Nogle ting pa donne liste kan vare inkluderet i værktogspakken som standardtilbehør. Det kan vare forskellige fra land til land.
