KULLANIM KILAVUZU AF506 MAKITA

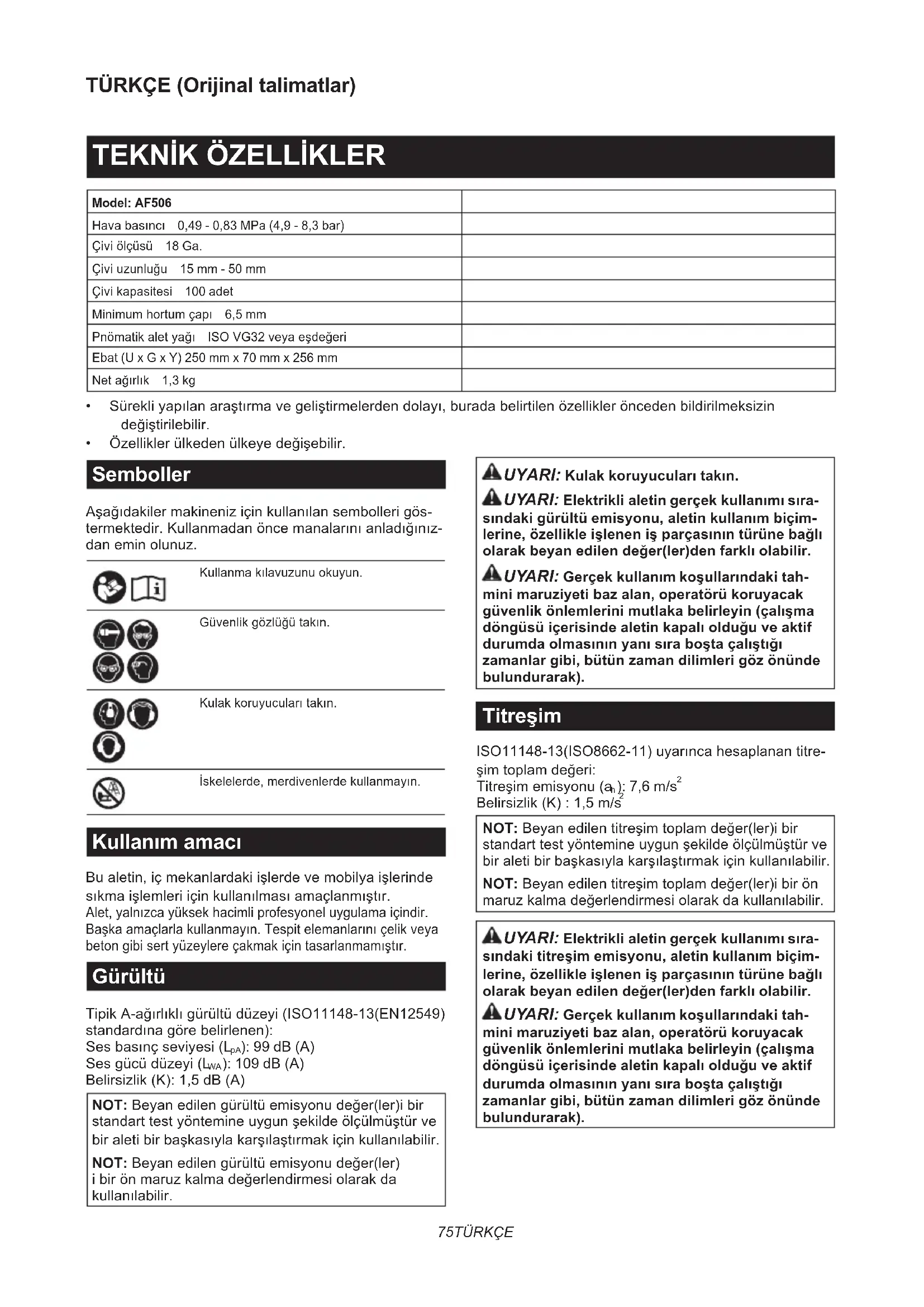

Model: AF506
Hava basinci 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Çivi ölcüşü 18 Ga.
Çivi uzunluğu 15 mm - 50 mm
Çivi kapasitesi 100 adet
Minimum hortum capi 6,5 mm
Pnömatik alet yüz ile ISO VG32 veya eşdeğeri
Ebat (U x G x Y) 250 mm x 70 mm x 256 mm
Net ağırkık 1,3 kg

• Surekli yapilan araşirma ve gelistirmelerden dolayı, burada belirlen özellikler önceden bildirilmeksizindehyigişirilebilir.
  Özellikler ükeden ülkeye degişebilir.

Semboller

Aşaqidakiler makineniz icin kullanın sembolleri güstermektedir. Kullanmadan önce manalarıni anladiğınizdan emin olunuz.

Kullanma kilavuzunu okuyun.

Güvenlik gozlugu takin.

Kulak koruyuculari takin.

Iskelelerde, merdivenlderke kullanmayin.

Kullanim amaci

Bu aletin, ic mekanlardaki islerde ve mobilya islerinde sikma islemleri icin kullanilmasi amaclarmistir.

Alet, yalnizca yuksek hakimli profesyoneI uygulama icindir.

Baska amaclarla kullanmayin. Tespit elemanlarini celik veya beton gibi sert yüzeylereçakmak icin tasarlanmamistir.

Gürültu

Tipik A-agrliki gurultu duzeyi (ISO11148-13(EN12549) standardina gore belirlenen):

Ses basinç seviyesi (LpA): 99 dB (A)

Ses gucü duzeyi (LwA): 109 dB (A)

NOT: Began edilen gürültu emisyonu değer(ler)i bir standart test yontemine uygun seksilde olçumlustür ve bir aleti bir baskasıyla karsılaşirmak icin kullanilabilir.

NOT: Began edilen gurultu emisyonu deger(ler) i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

UYARI: Elektrikli aletinGPCEK kullanimi sirasindaki gurultu emisyonu, aletin kullanim bicimlerine, ozellike islenen is parcasinin turune baglolarak bayan edilen deger(ler)den farklu olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusü icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira boşa calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titresim

ISO11148-13(ISO8662-11) uyarinca hesaplanan titresim toplam degeri:

Titresim emisyonu (a_h) .. 7,6m / s^2

Belirsizlik (K): 1,5 m/s

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Bayan edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi dalam da kullanilabilir.

UYARI: Elektrikl aletin gerec kullanim sirasindaki titresim emisyonu, aletin kulanim bicimlerine, ozellike islenen is parcasinin turune bagli olarak beyan edilen deger(ler)den farkli olabilir.
UYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusü icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira boşa calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

EC Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Pnömatik Çivi/Zimba tabancasi Güvenlik uyarılcı

AUYARI: Tum guvenlik uyarilarin ve tum talimatlari okuyun. Uyari ve talimatlara uyulmaması ciddi yaralanmalara, elektrik carpması ve/veya yangina neden olabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Kisisel guvenlik ve aletinogrulacistirilmasi vebakimi icin, aleti kullanmadan once bu kullanim kilavuzunu okuyun.

Genel guvenlik

1. Bu aletin kullanim amaci disindaki isler icin kullanilmasi yasaktir. Surekli termasla etkinlestirme ya da termasla etkinlestirme moduyla kullanilabilen tespit elemani vidalama aletleri sadece uretim uygulamasinda kullanilmalidir.
2. Aleti kullanmadiginiz zaman ve bir calisma alanindan baska bir alana gelecerken parmaklarinizi tetikten uzak tutun.
3. Çeşitli tehlikeler. Aletin böglantınsı yapmadan ya da böglantınsı kesmeden, yüklemeden, calistirmadan, bakim yapmadan ya da akse-suarlarıdehyi tirmiden ve alet)yakininda calismadan once güvenlik talimatlari nokuyup anlamalisiniz. Bunun yapilmamasi ciddi fiziksel yaralanmaları neden olabilir.
4. Eller ve ayaklar gibi tum organlari aletin atis yönunden uzak tutun ve tespit elemaninin is parcasini bedenin kismilarina girmesine neden olmadigiindan emin olun.
5. Aleti kullanirken, tespit elemani sekebilir ve yaralanmaya sebep olabilir.
6. Aleti sikica kavrayin ve geri tepmeye karşi hazirlikl olun.
7. Tespit elemani vidalama aletini sadece teknik yetenege sahip operator kullanmalidir.
8. Tespit elemani vidalama aletinde degisiklik yapmayin. Degisiklik yapmak güvenlik tedbirlerinin etkinligini azaltabilir ve operatör ve/veya yakindakiler icin riskleri artirabilir.
9. Kullanim kilavuzunu atmayin.
10. Alet hasarli ise aleti kullanmayin.
11. Tespit elemanlari n tutarken, ozellikle de yukleme ve boşaltma sirasinda, dikkatli olun,减免 tespit elemanlarnda yaralanmaya sebep olabilecek keskin noktalar bulunur.

12. Kullanmadan once aleti kirk, yanlis baglanmis ya da asinmis parcalara karsi daima konrol edin.

13. Fazla ileriye uzanmaya calismayin. Sadece guvenli calisma alanlarinda kullanin. Her zaman yere saglam basin ve dengenizi koruyun.

14. Civardaki kiseleri uzaginizda tutun (insanlarin gelip geleme ihtimalin yuksek oldugu yerlerde calisirken). Calisma alaninizi net bir sekilde isaretleyin.
15. Aleti asla kendinize ya da baskalarinaogrultmayin.
16. Aleti tutarken, calisma alanı ya da konum要考虑rirken veya yırürken parmaginizi tetigin uzunde tutmayın;;cunku parmagin tetik uzerinde tutulması istenmeyen calisma neden olabilir. Etkinlestirme modu seilebilir alan aletlerde, dokru modun secili oldugundan emin olmak icin kullanmadan once daima aleti kontrol edin.
17. Sadece, tetigi ve diger ayar cihazlarini yetleri bir sekilde hissedip guvenli bir sekilde kullan-manizi saglayacak turde eldivenler kullanin.
18. Aleti birakirken diz bir yüzeye yerleştinir. Aletie birlikte saglanan kancayı kullaniyorsanzı aleti saglambir sekilde dizbir yere kancayla asin.
19. Alkolluyken, uyusturucu ya da benzeri bir maddenin etkisindeyken calismayin.

Frlama ile ilişkili tehlükerl

1. Tespit elemanlari boşaltilirken, ayarlama yapilirken, seksılıklıkar giderilirken veya akse-suarlardehyişirilirken, tespit elemani vidalama aletinin baglantıksilmelidir.
2. Calisma sirasinda, tespit elemanlarinin malzemeye dokru bir sekilde girdiginden ve sekerek/yanlis ateslenerek kullaniciya ve/veya civardakilere yonlenmeyeceginden emin olun.
3. Calisma sirasinda, is parcasindan ve tespit elemani/istifleme sisteminden cikan birikintiler bosaltilabilir.
4. Elektrikl aletleri kullanirken gozlerinizi korumak icin daima koruyucu gozluk kullanin. Gozluklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmasi gereklidir. Avustralya/Yeni Zelanda'da, yuzunuzi koruma-niz icin yuz koruyucu maske kullanilması da yasal olarak gereklidir.

Alet operatörlerinin ve calisma alanin yaki ninda calisan diger kisilerin uygun koruyucu guvenlik ekipmanlarini kullanmasinin saglanmasi, isverenin yukumlulugundedir.

1. Diger kiselere gelebilecek riskler operatortarafindan degerlendirilmelidir.

2. Is parcasiyla temas halinde olmayan aleleri kullanirken dikkatli olun, zira bu aleler istenmeyen bir sekilde ateslenebilir ve operatoren ve/veya civardakilerin yaralanmasina sebep olabilir.

3. Aletin daima güvenli bir sekilde is parcasina kenettendiginden ve kaymadigindan emin olun.
4. Kulaklarinizi ickan gurultuye karsi korumak icin koruyucu kulaklik ve baret kullanin. Ayrica haff, ancak bol olmayan kiyafetler giyin. Kiyafetlerin kollari digmeli olmali veya yukari kivrilmalidir. Kravat takilmamalidir.

Calisma sirasinda olusabilecek tehl likeler

1. Aleti dokru bir sekilde tutun, normal ve ani hareketlere (orn. geri tepme) karsi koymaya hazirlikl olun.
2. Vucudunuzu dengeli bir konumda tutun ve ayaginizi yere saglam basin.
3. Uygun emniyet gozlukleri kullanilmalidir, uygun eldivenler ve koruyucu giysi kullanilmasi tavsiye edilir.
4. Uygun isitme koruması kullanilmaldir.
5. Kullanma kilavuzunda belirtildigi gibiDOGRU bir enerji kaynagi kullanin.
6. Aleti hareketli platformarda veya kamyonlarin arkasinda kullanmayin. Ani platform hareketi aletin kontrolünun kaybedilmesine ve yaralanmaya neden olabilir.
7. Aletin her zaman baglanti elemaniyla dolu oldugunu varsayin.
8. Calisirken acele etmeyin ve aleti zorlamayin. Aleti dikkatli bir sekilde tutun.
9. Calisirken yere saglam basin ve aleti kulla-nirken dengenizi koruyun. Yuksek yerlerde calisirken calisilan seviyenin alta kimsinin olmadigiindan emin olun ve ani sirama vya takilma olasili varsa tehlikeyi onlemek icin hava hortumunu sabitleyin.
10. Catida ve benzeri yuksek yerlerde calisirken böglanti elemani vidalama islemini ilerlediginiz yondegereklestirin. BgLanti elemani vidalama islemini gerije dogru hareket ederken uygulamaniz durumunda dengenizi kolayca kaybedebilirsiniz. Dusey yuzeylere böglanti elemani vidalarken, ust taraftan baslayarak alt tarafa dokru ilerleyin. Bu sekilde vidalama islemini daha azyorularak gereklestirebilirsiniz.
11. Yanliskla mevcut bir böglanti elemanin üzerine vidalarsaniz veya ahsap icerisinde bir budaga denk gelirseniz, böglanti elemani eigi-lebilir veya alette sikisma olusabilir. Baglanti elemani firlayabilir ve birisine isabet edebilir veya aletin kendisi tehlikeli bir sekilde geri tepebilir. Baglanti elemanlarini dikkatli bir sekilde yerleştin.
12. Yüklenmiş aleti ya da basinç altindaki hava kompresörün Güneşin-altinda uzun sure birakmayin. Biraktıgüniz yerde aletinicine,toz, kum,yonga ve yabanci maddeler girmeyeciginden emin olun.
13. Aynianda hem ic hem dis taraftan baglanti elemani vidalamaya calismayin.Baglianti ele manlarikarsi tarafa geçerek ve/veya siçrayarak ciddi tehlike olusturabilir.

Yinelenen hareketler ile ilgili tehl likeler

1. Bir alet uzun bir donem boyunca kullanildi-ginda operatör ullerinde, kollarinda, omuzlarinda, boynunda ya da vucudunun diger bolumlerinde rahatsizlik hissedebilir.
2. Bir aleti kullanirken, operatör uygun ama ergonomik bir durus seçmelidir. Ayaklarinizi yere sekslam basin ve tuhaf veya dengesiz duruslardan kaçınin.
3. Operatör surekli ya da tekrarlayan rahatsizlik, ağri, carpinti, aci, karçıncalanna, uyusma, yanma hissi veya sertlesme gibi belirtiler yasarsa bu uyari sinyallerini goz ardı etmeleridir. Operatör, genel faaliyetleri ile ilgili olarak nitelikli bir saglik profesyoneline danismanlir.
4. Aletin surekli kullanilmasi aletin olusturdugu geri tepme nedeniyle tekrarlayici gerilerek zorlama yaralanmasina neden olabilir.
5. Tekrarlayan gerilme yaralanmasini engellemek 参数 operator ileriye uzanmamali veya asiri Güç kullanmamalidir. Ilaveten operatör kendini yorgun hissettiginde dinlenmelidir.
6. Tekrarlayan hareket tehlikelerine yönelik bir risk degerlendirmesi yapin. Bu degerlendirme kas-iskelet sistemi hastaliklarina odaklanmali ve tercihen, calisma sirasinda yorgunlugun azaltilmasin hastaliklari azaltmada etkili oldugu varsayimin baz almaldir.

Akesuar ve sarf malzemeleriyle ilgili tehl likeler

1. Is parcasinin temas etti gaki aksesuararin degistiril-mesi ya da ayarlamalar yapilmasi gibi islemlerden once hava, gaz veya batarya gibi, gecerli alan enerji kaynaginin alette baglantisini kesin.
2. Daima sadece üretici tarafindan temin edilen boyut ve türdeki aksesuarlari kullanin.
3. Sadece bu kilavuzda belirtilen yağlari kullanin.

Calisma yeri ile iliskili tehl likeler

1. Kayma, takilma ve duqmeler is yeri yaralan malarinin onde gelen sebeplerindendir. Aletin kullanilmasindan dolayi kayganlasan yuzeylere ve hava hatti hortumuna takilma nedeniyle olusabilecek tehlikelere karst dikkatli olun.
2. Alisik olmadiginiz ortamlarda calisirken ekstra dikkatli olun. Elektrik ya da diger tesusat hatlari gibi gizli tehlikel er mevcut olabilir.
3. Bu alet potansiyel olarak patlayici atmosfer-leri de kullanim icin tasarlanmamistir ve elektrik hatlariyla temasa karsti yalitima sahip degildir.
4. Aletin kullanimi nedeniyle hasar gorerek tehlikeye neden olabilecek elektrik kabolari, gaz borulari vb. olmadigindan emin olun.
5. Calisma alanini temiz tutun ve iyi aydinlatin.
   Karmakarisik veya karanlik alanlar kazalara davetiye cikarir.
6. Gurultu seviyelerinin belirli sinirlar dahilinde tutulmasini gerektiren yerel yonetmelikler mevcut olabilir. Belirli durumlarda gurultunun absorbie edilmesi icin gurulttu onleyici muhafazalar kullanilmaldir.

Toz veçican gazlarla ilgili tehl likeler

1. Etrafinizdakileri daima kontrl edin. Aletten cikan hava, toz ve nesneler icerebilir ve bunlar operatore ve/veya civardakilere etki edebilir.

2. Egzozu, toz dolu bir ortamda toz mudahalesini en aza indirectecek sekilde yönlendirin.

3. Calisma alanina toz veya cisimler yayiliyorsa saglik tehlikelerini ve yaralanma riskini azaltmak icin yayilimi mumkun oldugunca azaltin.

Gürültü ile ilgili tehlikerer

1. Yüksek gürültu seviyelerine hcbir koruyucu ekipman olmadan maruz kalmak kalici, sakat birakici, isitme kayiplarina ve kulak Çinlamasi (kulaklarda Çinlama, vizildama, Islk sesi, üguldama) gibi baska problemlere neden olabilir.
2. Calisma alanindaki gurultu tehlikelerine yonelik bir risk degerlendirmesi yapin ve bu tehlikeler icin uygun kontrolleri uygulayin.
3. Bu riski azaltmaya yonelik uygun onlemlerarasinda is parcalarin "cinlamasini" onlemek icin tampon malzemeler kullanilmasi gibieylemler de sayilabilir.
4. Uygun bir isitme koruması kullanin.
5. Gürültu seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatarda tavsiye edilen sekilde kullanin ve aletin bakimini yapin.
6. Is parçalarin sesSONümleyici desteklerin Üzerine koymak gibi gürültu azaltma onlemleri alin.

Titresim ile ilgili tehlikeler

1. Calisma sirasinda titresim emisyonu, kavrama gucu, temas basincinin gucu, calisma yonu, enerji kaynaginin ayarlari, is parcasi ve is parcasi destegine baglidir. Titresim tehlikerine yonelik bir risk degerlendirmesi yapin ve bu tehliker icin uygun kontrolleri uygulayin.
2. Titresime maruziyet sinirlerde ve el ve kollarin kan akisinda vizifeden alikoyan hasara neden olabilir.
3. Soguk kosullarda calisirken ilik tutacak giysiler giyin, ellerinizi sicak ve kuru tutun.
4. Uyuşma, karınçalanma, ağri, parmaklarda veya elleree dilte beyazlasma gürülmesi gibi beliriler yasarsaniz, genel faaliyetlerle ilgili olarak hemen nitelikli bir saglik profesyonelinden tibbi tavsiye alin.
5. Titresim seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatlarda tavsiye edilen sekilde kullanin ve aletin bakimini yapin.
6. Aleti hafif ama saglam bir sekilde tutun; cunku kavrama gucu cok yuksek oldugunda olusabilecek titresim riski de daha yuksek olur.

Havalı alelter icin ek uyarilar

1. Basincli hava ciddi yaralanmalara sebep olabilir.
2. Kullanilmadiigi zaman daima hava destegini kapatin ve aletin hava tedarik baglantisini kesin.
3. Aksesuarlari degistirmeden, ayarlama ve/veya tamir islemleri yapmadan, bir calisma alanin dan bir baskasa gezmeden once daima aletin basinci hava tedarigi ile olan baglantisini kesin.
4. Aleti kullanmadiginiz zaman ve bir calisma alanindan baska bir alana geçerken parmakla-rinizi tetikten uzak tutun.

5. Basincli havayi asla kendinize ya da baskalarinaogrultmayin.

6. Basinctan dolayi hareket eden hortumlar ciddi yaralanmalara sebep olabilir. Hortum ve tertibatta hasar ya da gevseme olup olmadigin daima kontrl edin.

7. Havali alelteri asla hortumundan tutarak tasimayin.
8. Havali alelteri asia hortumundan tutarak sürüklemyin.
9. Havali alelteri kullanirken maksimum calisma basincinim maksimum degerini asmayin.
10. Havali alelter, gürultu ve titresimi azaltmak ve asinmayı minimuma indirmek icin, sadece is sureci icin gereken en dusuk basinçtaki basinçlı hava ile calistirilmaldir.
11. Havali alelteri calistirmak icin oksijen veya yanici gazlar kullanmak yangin ve patlama tehlikesine yol acar.
12. Havali aleleri kullanirken alet soğuyabileçigi ve bu durum kavrama ve kontrlü etkileyebileççi ilen dikkatli olun.

Güvenlik aygitlari

1. Calismaya seksamadan olun tum gvenlik systemlerinin calisir durumda oldugundan emin olun. Alet yalinizca anahtar tetik cekilerek veya yalinizca temas kolu ahsap malzemeye dayanlarak calistirilmamaldir. Aleti calistirmak icin iki islem aynianda uygulanmaldir. Aletinogruksekilde calisip calismadigini baglanti elemanlari tamamen bosaltilmis ve itici tam cekilmis konumdayken test edin.
2. Tetigin AICIK konuma sabitlenmesi de oldukca tehlikelidir. Tetigi asia sabitlemeye calismayin.
3. Bant veya tel kullanarak temas elemanini veya diger guvenlik aygitlarin basili durumda sabitlemeye calismayin. Olum veya ciddi yaralanma meydana gelebilir.

Servis

1. Temizleme ve bakim islemlerini aleit ile calismaniz bittikten hemen sonra gereklestirin. Aleti daima en iyi durumda tutun. Paslanmayi onlemek ve surtunmeye bagli asinmayi minimum seviyege duurmek icin hareketli parcalari yağlayin. Parcalardaki tum tozu temizleyin.
2. Aletin periyodik kontrolü icin Makita yetkili servis merkezinden yardin isteyin.
3. Ürünün EMNIYET ve GÜVENİLİRLİGINI muha-faza etmek icin bakim ve tamir ilemleri daima Makita yedek parçaları kullanilaram Makita yetkili servis merkezleri tarafindan yapilmalidir.
4. Aleti elden cikarirken yerel duzenlemelere uyunuz.

BUTALIMATLARMUHAFAZAE DINIZ.

UYARI: Ürünü kullanırken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-nun ilgili ürünün Güvenlik kurallına siki sikiya,—baglı kalmanin yerine gezymesine İZIN VERMEYİN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

Sek.1: 1. Tetik 2. Kanca 3. Burun adaptoru (temas elemani) 4. Hazne

KURULUM

Kompresörseite

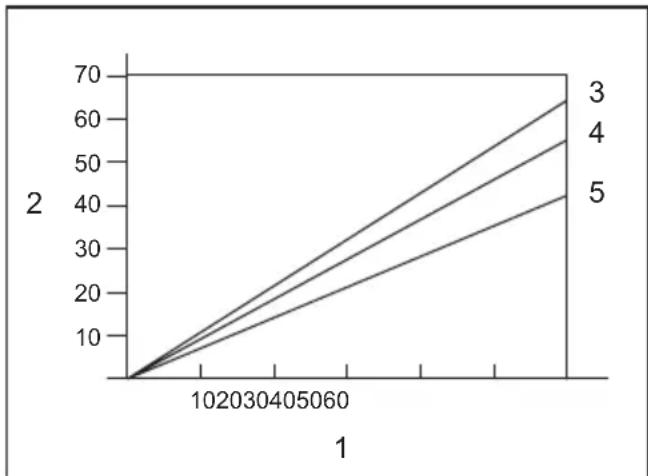

1. Civileme sikligi (kere/dakika) 2. Dakikada kompresor hava cikisi (L/dak) 3.0,83 MPa (8,3 bar) 4.0,74 MPa (7,4 bar) 5.0,64 MPa (6,4 bar)

Hava kompresor EN60335-2-34 gerekline uygun olmalidir.

Calisma maliyetinin dinuk olmasini saglamak icin basinci ve hava cikisi yuksek bir kompresor secin. Grafik; civileme sikligi, uygulanabilir basin ve kompressor hava cikisi arasindaki iliskiyi gostermektedir. Yani, orneigin civileme 0,74 MPa (7,4 bar) basincta daki kada yaklaşik 60 kere hizyla yapilirsa, 55 litre/dk hava cikisi bir kompressor gereklidir.

Hava kaynagi basincin in aletin nominal basincindan fazla oldugu durumlarda hava basincini aletin nominal basinciya sinirlamak icin basinc regulatorleri kullanilmaldir. Bunun yapilmaması aleoperatorün veva cevredekik,isilerin ciddi sekilde yaralanmasiya sonuçlanabilir.

Hava hortumu.Sectioni

ADIKKAT: Civileme sikligina gore kompresorunDFSUK hava cikisi vya hava hortumu capininkucuklugu aletin civileme yeteneginin azalmasina neden olabilir.

Sek.2

Civileme isleminin surekligiini, verimligiini saglamak icin mumkun oldugu kadar buyuk ve kisa bir hava hortumu kullanin.

Her civilemearasinda0,5saniye aralik oldugunda; 0,49 MPa (4,9 bar) hava basinci ile ic capi 6,5 mm'den buyuk ve uzunluu 20 m'den kisa olan bir hava hortumu kullanilmasi tavsiye edilir.

Hava tedarik hortumlarin minimum calisma basinci degeri 1,03 MPa (10,3 bar) ya da sistemas de uretilen(Maximum basincin yuzde 150'si (hangisi daha yuksekse) olmalir.

Yaglama

Sek.3

Maksimum performansi saglamak icin, hava setini (yağlayici, regulator, hava filtresi) alete olabildigince yakimonte edin. Yaqlayiciyi, her 50 civide 1 damla yag ile yağlama yapilacak sekilde ayarlayin.

Hava seti kullanimda degilken hava baglanti parcasina 2 (iki) veya 3 (uc) damla pnomatik alet yagi damlatarak aleti yaqlayin. Bu islem kullanmadan once ve kullandiktan sonra yapilmalidir.

Dogru yaglama icin, pnomatik makine yagi konulduktan. sonra alet birkac kez calistirilmalidir.

Sek.4: 1. Pnömatik alet yagi

ISLEVSEL NITELIKLER

A DIKKAT: Alet uzerinde ayarlama ya da kontrl islevini gerektelestirmeden once hortumu daima aletten cikarin.

Civileme derinligini ayarlamak

Sek.5: 1.Ayarlayici

Civi cakma derinligini ayarlamak icin ayar duğmesini dondürün.

Ayar dugmesi sekilde gosterildigi gibi A yonunde tam olarak donduruldugunde civi cakma derinligi en derin ayara ayaranmis olur. Ayar dugmesi B yonunde donduruldukce derinlik azalir.

Ayar dugmesi A yonunde tam olarak dondurulmesine ragmen civiler yeterince derine cakilmiyorsa hava basincini artirin.

Ayar dugmesi B yonunde tam olarak dondurulmesine ragmen civiler cok derine cakilyorsa hava basincini azaltin.

Genel olarak, alet daha Düşuk bir hava basinciyla kulanilirsa ve civilerin çakilmasi—in ayar Düğmesi daha derine ayarlanirsa aletin hizmet ömrü daha uzun olur.

Kanca

A DIKKAT: Aleti yuksek ya da dengesi bozulabilecek bir yüzeye asla asmayin.
A DIKKAT: Kancayi bel kemerine asmayin. Civi cakma tabancasi kazara dusserse, yanlslikla calisabi-lir ve yaralanmaya neden olabilir.

Sek.6

Sek.7: 1. Kanca

Kanca, aleti geçici olarak asmak icin kullanislidir.

Havali toz üfleme aparati

ADIKKAT: Havali toz üfleme aparatinin cikis a#gzini kimseyeogrdu yoneltmeyin. Ellerinizi ve ayaklarinizi da cikis a#gzindan uzak tutun. Havali toz üfleme aparati dugmesine kazara basilirsa, kisisel yaralanmaya sebep olabilir.
ADIKKAT: Havali toz üfleme aparatini kullanmadan once daima etrafinizi kontrl edin. Üflenen toz veya nesneler birisine carpabilir.
ADIKKAT: Havali toz üfleme aparati duğmesine basarken hava hortumunu takmayin ya da cikarmayin.

Alete verilen hava da havali toz üfleme aparati olarak kullanilabilir. Kavrama kolu uzerindeki dugmeye basarak calisma alanini temizleyebilirsiniz.

Sek.8: 1. Düme

ÖNEMLİ NOT: Havalı toz üfleme aparatı kullandık tan sonra, aletin vidalama güçüGPCi olarakreusebilir. Bur durumda, hava basinci eski halini alana kadar bekleyin.

ÖNEMLİ NOT: Yaq uygulandiktan hemen sonra havalı toz üfleme aparatı kullan/maniz durumunda deneme amaçlı bir üfleme yapın. Havayla birlikte yaq da piskurtülebilir.

MONTAJ

ADIKKAT:Alet uzerinde herhangi bir islemGPCleistirmeden once hortumu daima aletten cikarin.

Civilerin yüklenmesi

ADIKKAT: Hazneye civi yuklerken ayni tur, boyut ve esit uzunlukta civileri kullanin.

1. Hazneyi açmak icin mandala asağıDOGRU bastirken surgülupaçıcekin.
   Sek.9: 1. Mandal 2. Surgulu kapak

2. Civilerin ucunu haznenin olugu ile hizalayin ve civileri atis agzina dogru ittirin.
   Sek.10: 1. Civi 2. Oluk 3. Atis agzii

3. Surgulu kapağ kilitlenene kadar kapatin.

ADIKKAT: Parmaginizi surgulu kapagin rayinin uzerine koymayin. Parmaginizi surgulu kapaga sikistirabilirsiniz.
ADIKAT: Kullanilmadiği zaman, Türçivileri hazneden Çiakin ve sürgüLU kapaşi kapatin.

Burun adaptorü

Is parcasi yuzeyinin cizilmesini ya da zarar gormesini onlemek icin burun adaptororunu kullanin.
Sek.11: 1. Burun adaptoru 2. Temas elementi
Yedek bir burun adaptorü sekilde gosterilen yerde muhafaza editsir.
Sek.12: 1. Yedek burun adaptoru

Hava hortumunun baglanmasi

A DIKKAT: Hava hortumunu takarken parmagi-nizi tetigin uzerine koymayin.

Sek.13: 1. Hava baglanti parças 2. Hava doketi

Hava hortumunun hava soketini aletin hava böglanti parcasinün üstüne kaydirin. Hava böglanti parcasina takildiginda hava soketinin yerine sikica kilitlendiğinden emin olun.

Aletin ustune veya yakininabir hortum kaplinihava besleme kaplinayrildigi zaman basinghaznesi boşalacak sekilde takilmalidir.

KULLANIM

ADIKKAT: Kullanmadan once tum guvenlik stemlerinin calisir durumda oldugundan emin olun.

Kullanmadan once aletinogrui isleyisinin kontrol edilmesi

Kullanmadan once, daima asagidaki noktalarikontrol edin.

Aletin sadece hava hortumu baglaninca calismadigiindan emin olun.
Aletin sadece tetik cekilince calismadigindan emin olun.
Aletin tetik cekilmeden sadece temas elamani is parcasin uzerine yerlestirilnce calismadigindan emin olun.

Civilerin Çakılıması

Bir civi cakmak icin, temas elemanini iS parcasina dayayin ve tetigicekin.

Sek.14

ADIKKAT: TETIK YARIM CEKILI KONUMDAYKEN, temas elamanin is parcasina veya diger bir yüzeye yaniden temas etmesine izin verilirse, geri tepmenin etkisiyle beklenmedik bir civileme gerektelesebilir.

Bu beklenmedik civilemeden kaçınmak icin sunlari yapın:

• Temas elemanini is parcasina asiri gücle yerleşirmeyin.
• Ayrica tetigi sonuna kadar cekin ve civileme sonunda 1-2 saniye sureyle tutun.

Sikisan civilerin ickarilmasi

UYARI: Civileri seksartmadan once daima hortumu seksarin.
ADIKKAT: Deforme olmuş civileri veya civi seritlerini kullanmayin. Bunu yapmamak civi beslemenin zayif bir sekilde calismasina neden olabilir.

1. Sūrgūlū kapaī aín ve Çivileri hazneden Çikarin.
   Sek.15
2. Sūrgūlū kapaī Ṣačk tutarken kapaī açmak için kilidi Çekin ve ardindan civileri Çikarin.
   Sek.16: 1. Kilit 2. Kapak

BAKIM

ADIKKAT: Kontrol veya bakim ilemi yapmaya girismeden once daima hortumu seksarin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon vya Çatlaklar olusabilir.

Civiler

Civi seritlerini ve kutularini dikkatli tutun. Civi seritleri ozenli tutulmazsa sekilleri bozulabilir, bu da civilerin yeterli sekilde beslenmemesine neden olabilir. Civileri cok nemli ya da sicak yerderde ya daogrudan gunes isigina maruz kalan yerderde saklamaktan kaçınin.

Civiçakma tabancasininbakimi

Calistirmadan once aletin genel durumunu ve gevsemis vida olup olmadigi nikontrol edin. Gerekirse, gevseyen vidaları sikan.

Aletin baglantisi kesilmis haldeyken, temas elemaninin ve tetigin serbest bir sekilde hareket ettginden emin olmak icin gnluk kontrlunuzu yapin. Temas elemani veya tetik yapisiyor veya takiliyorsa aleti kullanmayin.

Alet uzun bir sure boyunca kullanilmayacaksa, aleti pnomatik alet yagi kullanarak yaqlayin ve aleti guvenli bir yerde saklayin. Dogrudan gunesisige ve/veya nem ya da sicak ortamlara maruz birakmayin.

Sek.17

Kompresörün, hava setinin ve hava hortumunun bakimi

Kullanimdan sonra, kompresor tanki ve hava filtresini daima tahiye edin. Alete nem girmesine izin verilirse, aletin kotu performans gostermesine ve arizaya neden olabilir.

Sek.18: 1. Tahliye musluğu
Sek.19: 1.Hava滤resi

Hava setinin yagdanliginda yeterli miktarda pnomatici aleyagi olup olmadiginduzenli olarak kontrl edin. Yeterli yaglama yapilmamasi O-halkalarin hizl bir sekilde asinmasina neden olur.

Sek.20: 1. Yagdanlik 2. Pnomatik alet yagi

Hava hortumunu isidan (60^ uzeri), kimyasallardan (tiner, kuvvetli asitler veya bazlar) uzak tutun. Ayrica, hortumun yolunu, calisma sirasinda tehlikeli sekilde takilabilecegi engellerden uzaktanGPCirin. Hortumlarin yonu keskin kenarlardan ve hortuma hasar verebilecek veya asindirabilecek alanlardan uzak tutulmalidir.

Aleti EMNIYETLI ve CALISMAYA HAZIR durumda tutmak icin onarimlar, baska her turlu bakim ve ayarlamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmalidir.

ISTEGE BAGLIAKSESUARLAR

ADIKKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. HerhangiΒaska bir aksesuar ya da ek parça kullanilmasi insanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis對於 kullanim amaçlarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

Civiler
Hava hortumu
Güvenlik gozlugu

NOT: Listedeki parçalarin bazilari alet paketi iceri-sinde standart aksesuar olarak dahil edilmis olabilir. Bunlar ülke den ülkeye farklilik gosterreich bilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

AF506-10L-2310

EN, FR, DE, IT, NL

ES,PT,DA,EL,TR

20190327
