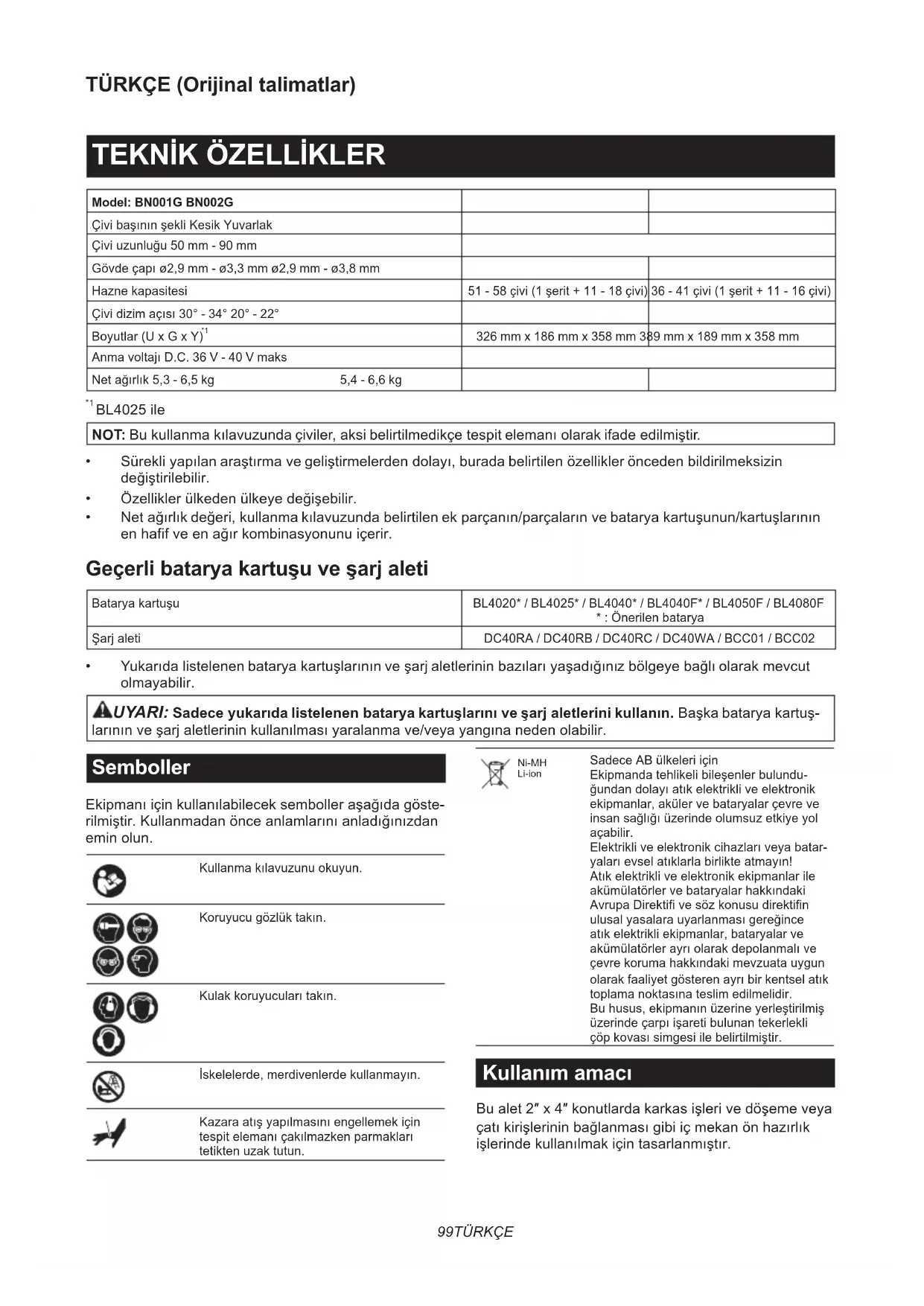

KULLANIM KILAVUZU BN002G MAKITA

Model: BN001G BN002G Çivi başının şekli Kesik Yuvarlak Çivi uzunluğu 50 mm - 90 mm Gövde çapı ø2,9 mm - ø3,3 mm ø2,9 mm - ø3,8 mm Hazne kapasitesi

51 - 58 çivi (1 şerit + 11 - 18 çivi) 36 - 41 çivi (1 şerit + 11 - 16 çivi)

Çivi dizim açısı 30° - 34° 20° - 22° Boyutlar (U x G x Y)

BL4025 ile NOT: Bu kullanma kılavuzunda çiviler, aksi belirtilmedikçe tespit elemanı olarak ifade edilmiştir.

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• Net ağırlık değeri, kullanma kılavuzunda belirtilen ek parçanın/parçaların ve batarya kartuşunun/kartuşlarının en hafif ve en ağır kombinasyonunu içerir. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F

• : Önerilen batarya Şarj aleti DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir. Semboller Ekipmanı için kullanılabilecek semboller aşağıda göste- rilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun. Kullanma kılavuzunu okuyun. Koruyucu gözlük takın. Kulak koruyucuları takın. İskelelerde, merdivenlerde kullanmayın. Kazara atış yapılmasını engellemek için tespit elemanı çakılmazken parmakları tetikten uzak tutun. Ni-MH Li-ion Sadece AB ülkeleri için Ekipmanda tehlikeli bileşenler bulundu- ğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir. Elektrikli ve elektronik cihazları veya batar- yaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir. Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir. Kullanım amacı Bu alet 2″ x 4″ konutlarda karkas işleri ve döşeme veya çatı kirişlerinin bağlanması gibi iç mekan ön hazırlık işlerinde kullanılmak için tasarlanmıştır.100 TÜRKÇE Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN60745-2-16 standar- dına göre belirlenen): Model BN001G Ses basınç seviyesi (L

): 90 dB (A) Ses gücü düzeyi (L

): 101 dB (A) Belirsizlik (K): 3 dB (A) Model BN002G Ses basınç seviyesi (L

): 90 dB (A) Ses gücü düzeyi (L

): 101 dB (A) Belirsizlik (K): 3 dB (A) NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Kulak koruyucuları takın. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu aletin kullanım biçim- lerine bağlı olarak beyan edilen toplam değer(ler) den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim EN60745-2-16 uyarınca hesaplanan titreşim toplam değeri: Model BN001G Titreşim emisyonu (a

Model BN002G Titreşim emisyonu (a

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir. NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki titreşim emisyonu aletin kullanım biçim- lerine bağlı olarak beyan edilen toplam değer(ler) den farklı olabilir. UYARI: Gerçek kullanım koşullarındaki tah- mini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Uygunluk Beyanları Sadece Avrupa ülkeleri için Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

Genel elektrikli alet güvenliği uyarıları UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tali- matların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyarıları ve talimatları ile- ride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalı- şan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü çivi çakma tabancası güvenlik uyarıları

1. Daima alette tespit elemanı olduğunu varsayın.

Çivi çakma tabancasının dikkatsiz bir şekilde kullanılması tespit elemanlarının beklenmedik bir şekilde atılması ve kişisel yaralanmayla sonuçlanabilir.

2. Aleti kendinize ya da yakınınızdaki insanlara

doğrultmayın. Beklenmedik tetikleme, tespit ele- manının fırlayarak yaralanmaya sebep olmasına yol açabilir.

3. Aleti iş parçasına sıkıca dayamadan aleti çalış-

tırmayın. Alet iş parçası ile temas halinde değilse, tespit elemanı hedefinizden sapabilir.

4. Tespit elemanı alet içinde sıkıştığı zaman aleti

güç kaynağından ayırın. Sıkışmış bir tespit elemanı çıkarılırken alet fişe takılı olduğunda, çivi çakma tabancası kazara çalışabilir.

5. Sıkışmış bir tespit elemanını çıkarırken dik-

katli olun. Mekanizma basınç altında olabilir ve sıkışma durumunu gidermeye çalışırken gücün etkisiyle tespit elemanı fırlayabilir.

6. Bu çivi çakma tabancasını elektrik kablolarını

sabitlemek için kullanmayın. Elektrik kablosu montajı için tasarlanmamıştır ve elektrik kablola- rının yalıtımlarına hasar vererek elektrik çarpma- sına veya yangına neden olabilir.

7. Gözlerinizi tozdan ve bağlantı elemanı yara-

lanmalarından korumak için daima güvenlik gözlüğü takın.

8. Ellerinizi ve ayaklarınızı çıkış ağzının olduğu

9. Tespit elemanlarını yüklemeden, ayarlamadan,

denetlemeden, bakım yapmadan önce veya kullanım bittikten sonra daima batarya kartu- şunu çıkarın.101 TÜRKÇE

10. Çalıştırmadan önce etrafta kimse olmadığın-

dan emin olun. Aynı anda duvarın hem içinden hem de dışından tespit elemanı çakmaya asla çalışmayın. Tespit elemanları yırtıp geçerek ve/ veya dışarı fırlayarak ciddi tehlike oluşturabilir.

11. Duruşunuza dikkat edin ve aleti dengeli tutun.

Yüksek yerlerde çalışırken aşağıda kimse olmadığından emin olun.

12. “İskelelerde, merdivenlerde kullanmayın”

simgesini taşıyan bağlantı elamanı vidalama aletlerini, kesinlikle aşağıda örnekleri verilen özel uygulamalarda kullanmayın:

• bir vidalama konumundan diğerine değişi- min, iskeleler, basamaklar, merdivenler veya çatı tahtaları gibi merdiven benzeri yapıların kullanılmasını içermesi;

• kutuların veya sandıkların kapatılması;

• araçlardaki ve vagonlardaki taşıma emniyet sistemlerinin sabitlenmesi.

13. Akım geçen tellere, kablo kanallarına veya

gaz borularına zımbalamanın neden olabile- ceği olası bir elektrik şokunu, gaz kaçağını, patlamaları vs. önlemek için duvarları, tavanı, zemini, çatıyı ve bunun gibi yerleri dikkatle kontrol edin.

14. Sadece bu kılavuzda belirtilen tespit elemanla-

rını kullanın. Başka tespit elemanlarının kullanıl- ması aletin arızalanmasına neden olabilir.

15. Alette bir değişiklik yapmayın veya aleti tespit

elemanı basmak dışında bir amaçla kullan- maya çalışmayın.

16. Aleti tespit elemanları olmadan çalıştırmayın.

Bunu yapmak aletin ömrünü kısaltır.

17. Eğer alette bir terslik veya normal dışı bir

durum fark ederseniz, çalışmayı hemen durdurun.

18. Tespit elemanının yırtıp geçebileceği ve için-

den fırlayıp uçabileceği malzemelere asla zımbalama yapmayın.

19. İş parçalarını tespit etmeye hazır olmadan,

anahtar tetiği ve temas elemanını asla aynı anda etkinleştirmeyin. İş parçasının temas ele- manına temas etmesini sağlayın. Asla temas elemanını geriye sabitleyerek ya da elinizle bastırarak kullanım dışı bırakmayın.

20. Temas elemanı üzerinde asla değişiklik yapma-

yın. Temas elemanının doğru çalışıp çalışmadı- ğını sık sık kontrol edin.

21. Alet kullanımda değilken, daima tespit eleman-

22. Mıknatıs veya benzeri manyetik cihazları alete

çok yaklaştırmayın. Aletteki manyetik sensörü etkileyebilir. BU TALİMATLARI SAKLAYIN. UYARI: Ürünü kullanırken (defalarca kulla- nınca kazanılan) rahatlık ve tanıdıklık duygusu- nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara- lanmaya neden olabilir. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticari nakliye işlemleri için, örneğin üçüncü taraf- lar, nakliye acenteleri tarafından yapılan nakliye- lerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.102 TÜRKÇE

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arıza- lanmasına neden olarak yanıklara veya yaralan- maya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. ÖNEMLİ NOT: Makita, orijinal olmayan Makita bataryaların veya modifiye edilmiş bataryaların kulla- nılmasından kaynaklanan kazalardan sorumlu değil- dir. Orijinal Makita bataryalar, ilgili mevzuat ve güven- lik standartlarına uygun olarak, Makita aletler ve şarj cihazlarıyla uyumluluk için titizlikle değerlendirilmiştir. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bun- ların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanma- sına yol açabilir. Batarya kartuşunu takmak için, batarya kartuşu üzerin- deki dili yuvanın oluğu ile hizalayın ve kartuşu yerine oturtun. Kartuşu, küçük bir tık sesi ile yerine sabitlenene dek sonuna kadar ittirin. Şekilde gösterildiği gibi kırmızı göstergeyi görebiliyorsanız tam olarak kilitlenmemiş demektir. Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. ► Şek.1: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleş- tirilmemiş demektir. Kalan batarya kapasitesinin gösterilmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. ► Şek.2: 1. Gösterge lambaları 2. Kontrol düğmesi Gösterge lambaları Kalan kapasiteYanıyor Kapalı Yanıp sönüyor%75 ila %100%50 ila %75%25 ila %50%0 ila %25103 TÜRKÇE Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor Bataryayı şarj edin. Batarya arızalanmış olabilir. NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Alet/batarya koruma sistemi Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur. Bazı durumlarda göstergeler yanar. ► Şek.3: 1. Lamba 2. Güç/mod göstergesi NOT: Anahtar tasarımı ikamet ettiğiniz bölgeye göre farklılık gösterir. Koruma durumu göstergesi Lamba Güç/mod göstergesi Durum Açık Yanıp sönüyor Açık Yanıp sönüyor Aşırı yüklenme Aşırı ısınma Aşırı yük koruması Alet/batarya, anormal derecede yüksek akım çekme- sine neden olacak şekilde kullanıldığında, alet otomatik olarak durur. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Daha sonra aleti yeniden başlaması için çalıştırın. Aşırı ısınma koruması Alet/batarya aşırı ısındığında, alet otomatik olarak durur. Bu durumda, yeniden çalıştırmadan önce aletin soğumasını bekleyin. Aşırı deşarj koruması Batarya kapasitesi düştüğünde, alet otomatik olarak durur. Anahtarlar devredeyken bile ürün çalışmıyorsa, bataryayı/bataryaları aletten çıkarıp şarj edin. Diğer nedenlere karşı korumalar Koruma sistemi, alete zarar verebilecek diğer nedenler için de tasarlanmıştır ve aletin otomatik olarak durma- sını sağlar. Alet çalışırken geçici duraklama ve durma yaparsa nedenleri ortadan kaldırmak için aşağıdaki tüm adımları uygulayın.

1. Tüm anahtarların kapalı konumda olduklarından

emin olarak yeniden çalıştırmak için aleti açın.

Bataryaları şarj edin veya şarjlı bataryalarla değiştirin.

3. Aletin ve bataryaların soğumasını bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedi- lemezse yerel Makita Servis Merkezinize başvurun. Güç düğmesinin işleyişi DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bıra- kıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun. Aleti açmak için güç göstergesi yanana kadar ana güç düğmesine basın ve basılı tutun. Aleti kapatmak için ana güç düğmesine basın ve güç göstergesi sönene dek basılı tutun. NOT: Anahtar tasarımı ikamet ettiğiniz bölgeye göre farklılık gösterir. ► Şek.4: 1. Ana güç düğmesi 2. Güç göstergesi NOT: Anahtar tetik veya temas elemanı etkinleştirilir- ken alet açılamaz. Aleti açmadan önce anahtar tetiği ve temas elemanını bıraktığınızdan emin olun. NOT: Tespit elemanı çakılırken alet kapatılamaz. NOT: Alet uzun süre gözetimsiz bırakılırsa ana güç anahtarı otomatik olarak kapanır. Etkinleştirme modunu seçme Ülkeye özgü NOT: Bazı bölge veya ülkelerde sadece tek çakma modu (tam sıralı etkinleştirme) mevcuttur. Anahtar tasarımı ikamet ettiğiniz bölgeye bağlı olarak değişebilir. Alette seçici etkinleştirmeli bir tetikleme kullanılmaktadır. İstenen etkinleştirme modunu seçmek için etkinleştirme modu değiştirme düğmesine basın ve kısa süre basılı tutun. ► Şek.5: 1. Etkinleştirme modu değiştirme düğmesi

2. Sıralı etkinleştirme modu 3. Temasla

etkinleştirme modu Mod anahtarı Etkinleştirme modu Özellik Tam sıralı etkinleştirme Bir sıralı çalışmada bir tane tespit elemanı çakın. Tespit elemanını dikkatli ve doğru bir şekilde çak- mak için uygundur, hassas tespit elemanı yerleştirme gerektiğinde yardımcıdır. Temasla etkinleştirme Tek çakma veya sürekli çakma mevcuttur. Yüksek üretken tespit elemanı yerleştirme gerektiğinde tercih edilir. : Bazı bölge ve ülkelerde mevcut değildir.104 TÜRKÇE NOT: Anahtar tetik veya temas elemanı etkin- leştirilirken etkinleştirme modu başka bir moda değiştirilemez. Çakma derinliğinin ayarlanması UYARI: Çakma derinliğini ayarlamadan önce parmaklarınızın anahtar tetiğin veya temas elema- nının üzerinde olmadığından ve batarya kartuşu- nun çıkartılmış olduğundan daima emin olun. Çakma derinliğini ayarlamak için derinlik ayar düğme- sini çevirin. Derinlik ayar düğmesi şekilde gösterildiği gibi A yönünde çevrildiğinde çakma derinliği artarken B yönünde çevrildiğinde çakma derinliği azalır. Çakma derinliği ayar aralığı 8,5 mm’dir. ► Şek.6: 1. Derinlik ayar düğmesi ÖNEMLİ NOT: Derinlik ayar düğmesini çok fazla çevirmeyin, aksi takdirde derinlik ayar düğmesi sıkışabilir. Çakma derinliğini gerektiği gibi ayarlayın. ► Şek.7: 1. Çok derin 2. Yüzeye sıfır 3. Çok sığ Lambaların yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayı yakmak için anahtar tetiği çekin ya da temas elemanını etkinleştirin. Anahtar tetik çekilirken ya da temas elemanı etkinken lamba yanmaya devam eder. Lamba, anahtar tetik ve temas elemanı bırakıldıktan birkaç saniye sonra söner. ► Şek.8: 1. Anahtar tetik 2. Temas elemanı 3. Lamba ÖNEMLİ NOT: Lamba lensini temizlemek için kuru bir bez kullanın. Aydınlatmayı azaltacağı için lamba lensinin çizilmemesine dikkat edin. ÖNEMLİ NOT: Alet aşırı ısındığında lamba yanıp söner. Bu durumda anahtar tetiği ve temas ele- manını bırakın ve ardından yeniden çalıştırmadan önce aleti/bataryayı soğutun. NOT: Batarya gücü azaldıktan sonra lamba yanık kalsa bile alet atmayabilir. Bu durumda, batarya kar- tuşunu şarj edin. MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Tespit elemanlarının yüklenmesi/ boşaltılması DİKKAT: Tespit elemanlarını yüklemeden önce batarya kartuşunu çıkardığınızdan daima emin olun. İstenmeyen atış, kişisel yaralanmaya veya maddi hasara neden olabilir. DİKKAT: Tespit elemanlarını doğru yönde yükleyin. Yanlış yönde yükleme yapmak erken aşın- maya, sürücünün hasar görmesine ya da diğer parça- larda zarara sebep olabilir. DİKKAT: Parmaklarınızı hazneye sıkıştırma- maya dikkat edin. İticinin kilidi açıldığında itici orijinal konumuna geri dönmeye meyillidir. DİKKAT: Haznede tespit elemanı dolu durum- dayken iticiyi aniden kaydırmayın. Özellikle yüksek yerlerde çalışırken tespit elemanlarının kazara düşü- rülmesi yaralanmalara sebep olabilir. ÖNEMLİ NOT: İticiyi hazne boyunca nazik bir şekilde kaydırın. İtici ile tespit elemanı şeridi ara- sındaki güçlü bir temas, tespit elemanlarına zarar verebilir.

1. Batarya kartuşunu çıkarın.

2. Haznenin yarığına bir tespit elemanı şeridi sokun.

Tespit elemanı başlarının dış hatlarını yarığın dış hattı ile hizaladığınızdan emin olun. ► Şek.9: 1. Yarık 2. Tespit elemanı başı dış hattı

3. İtici plakasını yüklenen tespit elemanı şeridinin

üzerine kaldırmak için itici kolunu sıkıştırın. Ardından iticiyi yarığa doğru çekin. ► Şek.10: 1. İtici kolu 2. İtici

4. İtici kolunu serbest bırakın ve yay gerilimini

güvenli bir şekilde bırakarak iticiyi geri kaydırın. ► Şek.11: 1. İtici kolu 2. İtici ÖNEMLİ NOT: Tespit elemanı şeridinin haznede düzgün bir şekilde hizalandığından ve itici ile sabitlendiğinden emin olun. Değilse yeniden yükle- meyi deneyin. ÖNEMLİ NOT: Deforme olmuş tespit elemanla- rını ve tespit elemanı şeritlerini kullanmayın. Bu kılavuzda belirtilen tespit elemanlarını kullanın. Belirtilenin dışındaki tespit elemanlarının kullanılması tespit elemanının sıkışmasına ve arızaya neden olabilir. ► Şek.12 Tespit elemanlarını çıkarmak için, takma işlemini tersin- den uygulayın. ► Şek.13 Genişletilmiş kapasiteli haznenin takılması İsteğe bağlı aksesuar DİKKAT: Bir genişletilmiş kapasiteli hazne takmadan önce her zaman mutlaka haznede kalan tespit elemanlarını boşaltın ve batarya kartuşunu aletten çıkarın.105 TÜRKÇE Aletin daha fazla tespit elemanı taşıması için büyük kapasiteli bir hazne ek parçası kullanın.

1. Hazneyi sabitleyen cıvataları altıgen anahtarı

kullanarak gevşetip çıkarın. ► Şek.14: 1. Hazne 2. Cıvatalar

2. Standart olarak takılı haznenin boştaki ucunu

hafifçe kaldırın ve düz bir şekilde dışarı çekin. ► Şek.15: 1. Standart olarak takılı hazne

3. Genişletilmiş kapasiteli haznedeki kilitleme plaka-

sını, sürücü kılavuzundaki kilitleme kanalına açılı olarak takın. Haznedeki cıvata deliklerini sürücü kılavuzundaki deliklerle hizalayın. Ardından altıgen anahtarı kullana- rak cıvataları her defasından azar azar sıkın. ► Şek.16: 1. Genişletilmiş kapasiteli hazne

2. Kilitleme plakası 3. Kilitleme kanalı

4. Sürücü kılavuzu 5. Cıvata delikleri

4. Genişletilmiş kapasiteli hazneyi aletin gövdesine

5. Genişletilmiş kapasiteli hazneyi sabitlemek için

tüm cıvataları yeniden sıkın. ► Şek.17: 1. Genişletilmiş kapasiteli hazne

Burun adaptörü DİKKAT: Burun adaptörünü takmadan veya çıkarmadan önce parmaklarınızın anahtar tetik veya temas elemanının üzerinde olmadığından her zaman emin olun, haznede kalan tüm temas elemanlarını çıkarın ve batarya kartuşunu çıkarın. Kolay çizilebilen yüzeylere temas elemanı çakarken burun adaptörünü temas elemanına takın. NOT: Kalıbı, tespit elemanı başını kalıbın yüzeyinden kaldırarak sabitlemek isterseniz tespit elemanı kal- dırma adaptörünü (isteğe bağlı aksesuar) kullanarak tespit elemanı başını kolayca kaydırabilirsiniz. Burun adaptörünün takılması

1. Burun adaptörünü temas elemanının üzerine

hafifçe yerleştirin.

2. Anahtar tetiği bırakın.

3. Temas elemanını zarar görebilecek malzemenin

üzerine düz yerleştirin.

4. Burun adaptörü, temas elemanına sıkıca geçene

kadar temas elemanını içeri ittirin. ► Şek.18: 1. Burun adaptörü 2. Temas elemanı NOT: Burun adaptörünün kancalı kol uçlarının, temas elemanına tam olarak geçtiğinden emin olun. ► Şek.19: 1. Kancalı kol uçları Burun adaptörünün çıkarılması

1. Aleti ters çevirin.

2. Burun adaptörünün kollarını temas elemanından

kurtarın ve burun adaptörünü kaydırarak gruptan dışarı çıkarın. ► Şek.20: 1. Temas elemanı 2. Burun adaptörü

NOT: Burun adaptörünü çıkarmakta zorlanırsanız parçaları kanırtmak için bir düz tornavida kullanın. Kanca UYARI: Kancayı çok fazla kuvvetle aşırı yük- lememeye dikkat edin. Aksi takdirde düzensiz aşırı yük alette hasarlara neden olarak yaralanmaya yol açabilir. DİKKAT: Kancayı bel kemerine asmayın. Kancanın kazara yerinden çıkması nedeniyle aleti düşürmek, istenmeyen atışa sebep olabilir ve yara- lanmalara yol açabilir. ► Şek.21 DİKKAT: Kancayı takarken kancayı daima vida ile iyice sabitleyin. Sabitlenmezse kanca aletten çıkabilir ve yaralanmaya neden olabilir. DİKKAT: Asma/montaj parçalarını yalnızca amacı doğrultusunda kullanın. Amacı dışında kul- lanmak kazaya veya yaralanmaya neden olabilir. DİKKAT: Tutmayı bırakmadan önce aleti mutlaka güvenli bir şekilde asın. Yetersiz veya dengesiz asmak, düşmeye neden olabilir ve yaralanabilirsiniz. İhtiyaçlarınıza göre iki tip alet kancası mevcuttur. Aleti alet rafına, raya veya duvara asmak için klips şekilli kancayı veya C şekilli kancayı kullanın. Klips şekilli kanca Klips şekilli kancayı alet gövdesindeki oluğa geçirin ve sonra bir altıgen cıvata ile sabitleyin. Klips şekilli kancayı çıkarmak için cıvatayı gevşetin ve ardından kancayı çıkarın. ► Şek.22: 1. Oluk 2. Klips şekilli kanca 3. Altıgen cıvata C şekilli kanca İki set cıvata deliğini hizalayarak C şekilli kancanın açıklığı yukarı bakacak şekilde C şekilli kancayı alet gövdesine yerleştirin. C şekilli kancayı iki altıgen cıvata ile sıkın. C şekilli kancayı çıkarmak için cıvataları gevşetin ve ardından kancayı çıkarın. ► Şek.23: 1. C şekilli kanca 2. Altıgen cıvatalar C şekilli kanca 90 derece aralıklarla açık konumlandırılabilir. Kancayı yukarı doğru ittirip bu şekilde tutarak istediğini konuma çevirin. ► Şek.24: 1. C şekilli kanca Altıgen anahtarın saklanması Kullanılmadığı zamanlarda, altıgen anahtarın kaybol- masını önlemek için anahtarı şekilde gösterildiği gibi saklayın. ► Şek.25: 1. Altıgen anahtar106 TÜRKÇE KULLANIM Güvenlik sisteminin test edilmesi UYARI: Kullanmadan önce tüm güvenlik sis- temlerinin çalışır durumda olduğundan emin olun. Bunun yapılmaması kişisel yaralanmalara sebep olabilir. ► Şek.26: 1. Anahtar tetik 2. Temas elemanı 3. Hazne

Çalıştırmadan önce olası hata veya arızalara karşı güvenlik sistemini aşağıda açıklandığı şekilde test edin.

1. Aletten batarya kartuşunu çıkarın. Ardından haz-

nede kalan tüm tespit elemanlarını boşaltın.

2. Batarya kartuşunu yerine takın ve aleti açın.

3. Anahtar tetiği, temas elemanını malzemeye temas

4. İticiyi aşağı doğru çekin ve yerinde tutun. Daha

sonra anahtar tetiği çekmeden temas elemanını malze- meye dayayın. Alet yukarıda açıklanan adım 3 veya 4’te çalışırsa güvenlik sistemi düzgün çalışmıyordur. Aleti kullanmayı hemen bırakın ve yerel Makita Servis Merkezinize başvurun. Tespit elemanlarının kullanılması Çiviler Çivileri ve kutularını dikkatli tutun. Çiviler özenli tutul- mazsa şekilleri bozulabilir veya bağlantıları kopabilir, bu da çivilerin yeterli şekilde beslenmemesine neden olabilir. ÖNEMLİ NOT: Çivileri çok nemli ya da sıcak yer- lerde ya da doğrudan güneş ışığına maruz kalan yerlerde saklamaktan kaçının. ► Şek.27 Tespit elemanlarının çakılması UYARI: Aleti kullanırken yüzünüzü aletten uzak tutun. Aksi takdirde yaralanmaya neden olabilir. UYARI: Bu aleti elektrik kablolarını sabitlemek için kullanmayın. Bu alet, elektrik kablosu montajı için tasarlanmamıştır ve elektrik kablolarının yalıtımla- rına hasar vererek elektrik çarpmasına veya yangına neden olabilir. UYARI: Temas elemanını, çivi tam olarak çakı- lana kadar malzemenin üzerinde sıkı bir şekilde tutmaya devam edin. İstenmeyen atış, kişisel yara- lanmalara neden olabilir. DİKKAT: Çalışma sırasında aleti sıkıca tutun. DİKKAT: Metal veya benzeri sert malzemelere tespit elemanı çakmayın. Tespit elemanı malze- meye giremezse alet size doğru geri teperek yaralan- maya neden olabilir. ÖNEMLİ NOT: Sadece anahtar tetik veya temas elemanı etkinleştirildiğinde beş saniye boyunca anahtar işlemi yapılmazsa alet çakmaya başlama- yacaktır. Çakmaya yeniden başlamak için anahtar tetiği bırakın veya temas elemanını iş parçasından çekin ve ardından yeniden yerine yerleştirin. NOT: Uzun süre kesintisiz olarak çivi çakarsanız motorun ısısından dolayı çıkış havası ısınır. Alette iki çakma işlemi kullanılır; tam sıralı etkinleştirme ve temasla etkinleştirme. NOT: Bazı bölge veya ülkelerde sadece tek çakma modu (tam sıralı etkinleştirme) mevcuttur. Anahtar tasarımı ikamet ettiğiniz bölgeye bağlı olarak değişebilir. Tam sıralı etkinleştirme Bu modda, tek sıralı çalıştırmayla bir tane tespit ele- manı çakabilirsiniz. Aleti çalıştırmak için belirli bir sırayla iş parçasına temas olmalı ve ardından tetik etkinleştirilmelidir. Tespit ele- manlarını çakmaya devam etmek için anahtar kontrolle- rini aynı sırada bırakın ve yeniden etkinleştirin.

Aleti açmak için ana güç düğmesine basın ve basılı tutun.

2. Sıralı etkinleştirme modu lambasının yandığından

emin olun. ► Şek.28: 1. Ana güç düğmesi 2. Sıralı etkinleştirme modu lambası

Temas elemanını malzemenin üzerine düz yerleştirin. ► Şek.29: 1. Temas elemanı

4. Bir tespit elemanı çakmak için anahtar tetiği

sonuna kadar çekin. ► Şek.30: 1. Anahtar tetik

5. Parmağınızı anahtar tetikten çekin. Ardından

temas elemanını malzemeden yukarı kaldırın. Sonraki tespit elemanını çakmak için adım 3 ila 5’i aynı sırada tekrarlayın. Temasla etkinleştirme Ülkeye özgü Bu modda tetik işlemini herhangi bir sırada takip ederek sürekli veya tek çakmayı seçebilirsiniz. Aleti çalıştırmak için herhangi bir sırayla iş parçasına temas olmalı ve tetik etkinleştirilmelidir. Tespit eleman- larını sürekli çakmak için iş parçasına teması bırakın ve yeniden etkinleştirin. Tek çakma için

1. Aleti açmak için ana güç düğmesine basın ve

2. Temasla etkinleştirme modunu seçmek için etkin-

leştirme modu değiştirme düğmesine basın ve kısa süre basılı tutun. Temasla etkinleştirme modu lambası yanar. ► Şek.31: 1. Etkinleştirme modu değiştirme düğmesi

2. Temasla etkinleştirme modu lambası

Temas elemanını malzemenin üzerine düz yerleştirin.

4. Bir tespit elemanı çakmak için anahtar tetiği

sonuna kadar çekin.107 TÜRKÇE

5. Parmağınızı anahtar tetikten çekin. Ardından

temas elemanını malzemeden yukarı kaldırın. Sonraki tespit elemanını çakmak için adım 3 ila 5’i aynı sırada tekrarlayın. Sürekli çakma için

1. Aleti açmak için ana güç düğmesine basın ve

2. Temasla etkinleştirme modunu seçmek için etkin-

leştirme modu değiştirme düğmesine basın ve kısa süre basılı tutun. Temasla etkinleştirme modu lambası yanar.

3. Anahtar tetiği çekin.

► Şek.32: 1. Anahtar tetik

4. Bir tespit elemanı çakmak için temas elemanını

malzemenin üzerine düz bir şekilde yerleştirin.

Anahtar tetik çekiliyken aleti sonraki yerlere taşıyın ve sonraki tespit elemanlarını çakmak için temas elema- nını malzemenin üzerine düz bir şekilde yerleştirin. ► Şek.33: 1. Anahtar tetik 2. Temas elemanı Boş çalıştırmaya karşı koruma mekanizması Haznede kalan tespit elemanı sayısı BN001G modeli için 7 - 9 adede / BN002G modeli için 6 - 7 adede düştü- ğünde anahtar artık etkinleştirilemez ve alet atışı durdu- rur. Çalışmaya yeniden başlamadan önce hazneye yeni bir tespit elemanı şeridi takın. Sıkışan tespit elemanlarının çıkarılması UYARI: Sıkışan tespit elemanlarını çıkarmadan önce batarya kartuşunu ve tespit elemanlarını mutlaka çıkarın. UYARI: Tespit elemanı sürücüsünü zorlayarak ittirmeyin. Sıkışmaları gidermek için tespit ele- manı sürücüsüne ve tespit elemanlarına herhangi bir el aletiyle vurmayın. Alette basınçlı hava bulun- duğunu ve basıncın içeride muhafaza edildiğini unut- mayın. Kılavuzdaki güvenlik önlemlerine uyulmaması ciddi yaralanmaya neden olabilir. UYARI: Sıkışmaları giderirken aleti asla kendi- nize veya yakındaki başka kişilere doğrultmayın. Aksi takdirde, alette fabrikada sızdırmaz hale getiril- miş odacıkta basınçlı hava yüklü olduğundan, yanlış- lıkla çalıştırma sonucu yaralanmaya neden olabilir. DİKKAT: Sıkışan tespit elemanlarını çıplak elle çıkarmayın. Tespit elemanı hazneden fırlayarak yaralanmaya neden olabilir. DİKKAT: Sık sıkışma veya giderilmesi zor sıkışma durumlarının üstesinden gelmek için yerel Makita Servis Merkezinize danışın. Bir tespit elemanı sıkışması olduğunda tespit elemanı besleme ve sürücü ünitesini yakından inceleyin. Tespit elemanlarının sürücü ile sürücü kılavuzu arasında sıkışıp kalması sonucu sıkışma olabilmektedir.

1. Aletten batarya kartuşunu çıkarın.

2. Haznede kalan tüm tespit elemanlarını çıkarın.

Sıkışmayı pense veya benzer bir alet kullanarak giderin. NOT: Sıkışma tespit elemanı besleme ve sürücü ünitesinin içinde olursa hazneyi aletten çıkarın.

4. Hazneyi sabitleyen cıvataları altıgen anahtarı

kullanarak gevşetip çıkarın. Ardından haznenin boştaki ucunu hafifçe kaldırın ve düz bir şekilde dışarı çekin. ► Şek.34: 1. Hazne 2. Cıvatalar

5. Tespit elemanı çıkış ağzında veya sürücü kılavuzu

boyunca sıkışan tespit elemanlarını çıkarın. Tespit elemanı başının sürücü kılavuzundaki yuvadan dışarı çıkması için sıkışan tespit elemanını bükmek üzere pense kullanın. Ardından sıkışan tespit elemanını çıkarın. ► Şek.35: 1. Sıkışan tespit elemanı 2. Tespit elemanı çıkış ağzı 3. Sürücü kılavuzu Haznedeki tespit elemanı besleme yuvasında sıkışma olabilir. Tespit elemanı başının haznedeki yuvadan dışarı çıkması için sıkışan tespit elemanını bükmek üzere pense kullanın. Ardından sıkışan tespit elemanını çıkarın. ► Şek.36: 1. Sıkışan tespit elemanı 2. Hazne

6. Haznedeki kilitleme plakasını, sürücü kılavuzun-

daki kilitleme kanalına açılı olarak takın. Haznedeki cıvata deliklerini sürücü kılavuzundaki deliklerle hizala- yın. Hazneyi aletin gövdesine cıvata ile sıkın. BAKIM UYARI: Bu aleti parçalarına ayırmayın. Bu alet basınçlı hava içerecek şekilde kapatılmıştır ve parça- larına ayırmak ciddi yaralanmaya neden olabilir. DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayar- lamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır. Önleyici bakım Hareketli parçaları (yani temas elemanı, itici vb.) düzenli olarak baştan sona temizleyip kontrol ederek zamanla birikebilecek toz ve kirden temiz tutun. NOT: Aşağıda gösterildiği gibi hareketli ve kayar bileşenler yetersiz veya verimsiz çalışıyor gözükü- yorsa etraarına yapışan tüm kir ve tozu üeyerek ve ardından silerek temizleyin. ► Şek.37: 1. Besleme rayları 2. Derinlik ayar düğmesi

3. Temas elemanı 4. İticiSürücü konumunu sıfırlama

Tespit elemanı sıkışmasının ardından veya düşük batarya durumu altında sürücü, çakılacak tespit ele-manının arkasına doğru konumlandırılamayabilir. Çalışmaya yeniden başlamadan önce mutlaka başlatma adımlarını uygulayın.1. Aletten batarya kartuşunu çıkarın.2. Haznede kalan tüm tespit elemanlarını çıkarın.3. Sürücünün konumunu gözlemleyin.Sürücü ucunun sürücü kılavuzundan çıktığını görür-seniz başlatma sırasında temas elemanı düzgün etkinleştirilemez. ► Şek.38: 1. Sürücü 2. Sürücü kılavuzu Temas elemanının düzgün çalışması için derinlik ayar düğmesini çevirerek en sığa ayarlayın. ► Şek.39: 1. Derinlik ayar düğmesi 4. Batarya kartuşunu yerine takın ve aleti açın.5. İticiyi aşağı doğru çekin ve yerinde tutun. Daha sonra temas elemanını zarar görebilecek malzemeye dayayın.6. Sürücü konumunu sıfırlamak için, temas elemanı etkinleştirilmiş durumda, anahtar tetiği sonuna kadar çekin. ► Şek.40: 1. İtici 2. Temas elemanı 3. Anahtar tetik Sürücü konumu doğru bir şekilde sıfırlanır.7. Aletten batarya kartuşunu çıkarın. Tespit eleman-larını hazneye yeniden yükleyin. Batarya kartuşunu alete tekrar takın.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl-mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.• Çiviler• Genişletilmiş kapasiteli hazneler• Tespit elemanı başı kaldırma adaptörü• Orijinal Makita batarya ve şarj aletiNOT: Listedeki parçaların bazıları alet paketi içeri-sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-1 1-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885B29-994EN, FR, DE, IT, NL, ES, PT, EL, TR20250616
