GEBRUIKSAANWIJZING BN002G MAKITA

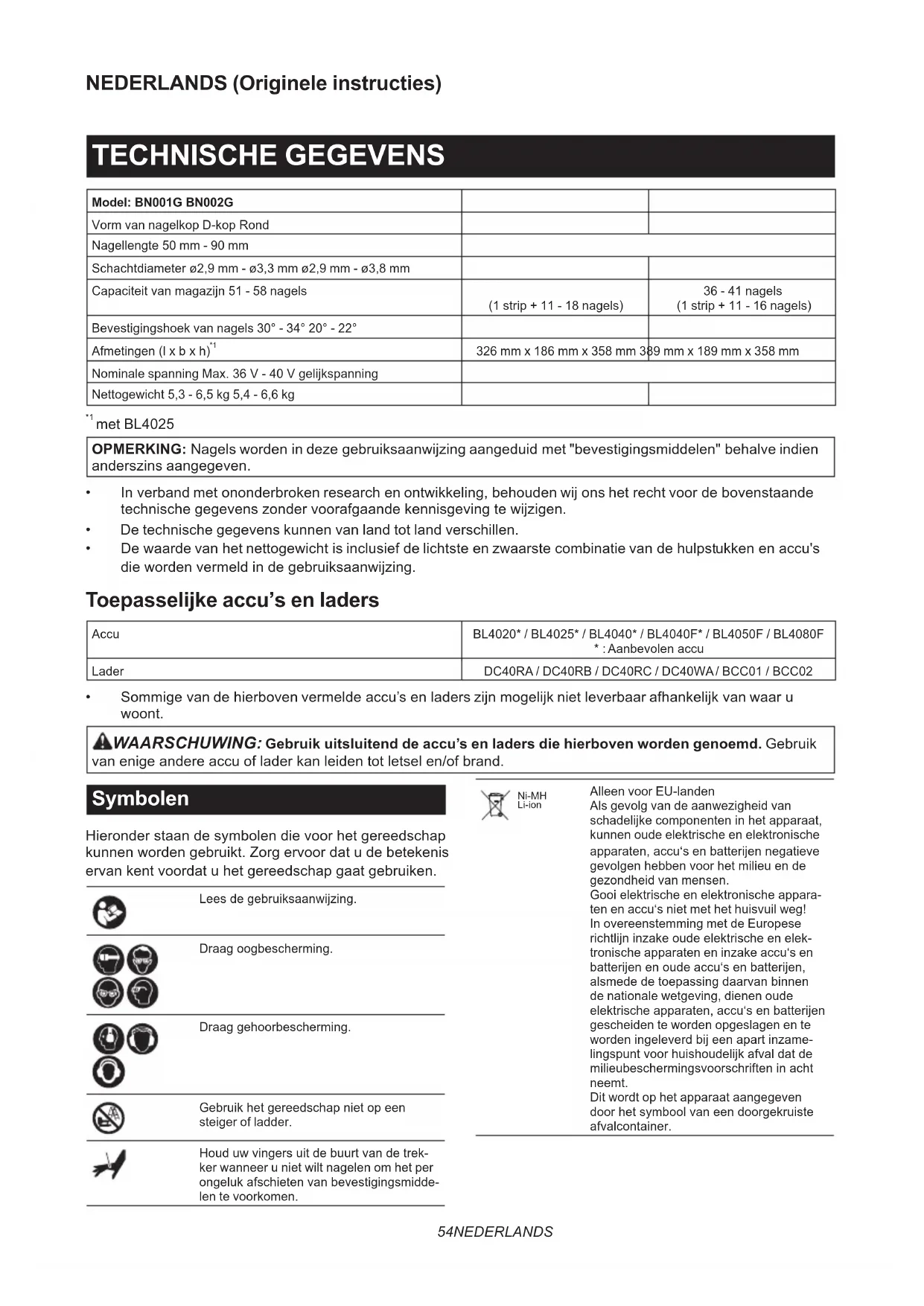

Accunagelpistool voor skeletbouw GEBRUIKSAANWIJZING 54

met BL4025 OPMERKING: Nagels worden in deze gebruiksaanwijzing aangeduid met "bevestigingsmiddelen" behalve indien anderszins aangegeven.

• In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.

• De technische gegevens kunnen van land tot land verschillen.

• De waarde van het nettogewicht is inclusief de lichtste en zwaarste combinatie van de hulpstukken en accu's die worden vermeld in de gebruiksaanwijzing. Toepasselijke accu’s en laders Accu BL4020* / BL4025* / BL4040* / BL4040F* / BL4050F / BL4080F

• : Aanbevolen accu Lader DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Sommige van de hierboven vermelde accu’s en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont. WAARSCHUWING: Gebruik uitsluitend de accu’s en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand. Symbolen Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Lees de gebruiksaanwijzing. Draag oogbescherming. Draag gehoorbescherming. Gebruik het gereedschap niet op een steiger of ladder. Houd uw vingers uit de buurt van de trek- ker wanneer u niet wilt nagelen om het per ongeluk afschieten van bevestigingsmidde- len te voorkomen. Ni-MH Li-ion Alleen voor EU-landen Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu‘s en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara- ten en accu‘s niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elek- tronische apparaten en inzake accu‘s en batterijen en oude accu‘s en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu‘s en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzame- lingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.55 NEDERLANDS Gebruiksdoeleinden Dit gereedschap is bedoeld voor voorbereidende bin- nenafwerking, zoals het bevestigen van vloerbalken of dakspanten en stijl- en regelwerk in houtskeletbouw (2″ x 4″). Geluidsniveau De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN60745-2-16: Model BN001G Geluidsdrukniveau (L

): 101 dB (A) Onzekerheid (K): 3 dB (A) OPMERKING: De opgegeven geluidsemissiewaar- de(n) is/zijn gemeten volgens een standaardtestme- thode en kan/kunnen worden gebruikt om dit gereed- schap te vergelijken met andere gereedschappen. OPMERKING: De opgegeven geluidsemissiewaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgege- ven totale waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Trilling De totale trillingswaarde zoals vastgesteld volgens EN60745-2-16: Model BN001G Trillingsemissie (a

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te ver- gelijken met andere gereedschappen. OPMERKING: De opgegeven totale trillingswaar- de(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: De trillingsemissie tij- dens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgege- ven totale waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt. WAARSCHUWING: Zorg ervoor dat veilig- heidsmaatregelen worden getro󰀨en ter bescher- ming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder prak- tijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgescha- keld en stationair draait, naast de ingeschakelde tijdsduur). Verklaringen van conformiteit Alleen voor Europese landen De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING Lees alle veiligheidswaar- schuwingen, instructies, afbeeldingen en techni- sche gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De term "elektrisch gereedschap" in de veiligheidsvoor- schriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos). Veiligheidswaarschuwingen voor een accunagelpistool

1. Ga er altijd van uit dat in het gereedschap

bevestigingsmiddelen zitten. Onzorgvuldig omgaan met het nagelpistool kan resulteren in onverwacht schieten van bevestigingsmiddelen waardoor persoonlijk letsel kan ontstaan.

2. Richt het gereedschap niet op uzelf of iemand

in de buurt. Door onverwachte bediening zal het bevestigingsmiddel worden geschoten met letsel tot gevolg.

3. Schakel het gereedschap niet in als dit niet

stevig tegen het werkstuk wordt gedrukt. Als het gereedschap niet het werkstuk raakt, kan het bevestigingsmiddel van het doel afbuigen.56 NEDERLANDS

4. Koppel het gereedschap los van de voeding

wanneer het bevestigingsmiddel vastloopt in het gereedschap. Tijdens het verwijderen van een vastgelopen bevestigingsmiddel, kan het nagelpistool per ongeluk worden geactiveerd als het is aangesloten op de voeding.

5. Wees voorzichtig bij het verwijderen van een

vastgelopen bevestigingsmiddel. Het mecha- nisme kan onder druk staan en het vastgelopen bevestigingsmiddel kan met kracht eruit komen terwijl u het probeert vrij te maken.

6. Gebruik het nagelpistool niet voor het beves-

tigen van elektriciteitskabels. Het is niet ont- worpen voor de installatie van elektriciteitskabels en kan de isolatie van de elektriciteitskabels beschadigen en hierdoor elektrische schokken of brandgevaar veroorzaken.

7. Draag altijd een veiligheidsbril om uw ogen

te beschermen tegen letsel door stof of bevestigingsmiddelen.

8. Houd uw handen en voeten uit de buurt van de

9. Verwijder altijd de accu voordat u nieuwe

bevestigingsmiddelen laadt, tijdens afstellen, inspectie, onderhoud of nadat het werk is voltooid.

10. Verzeker u ervan alvorens het gereedschap te

bedienen dat niemand dichtbij staat. Probeer nooit tegelijkertijd van binnenuit en van bui- tenaf bevestigingsmiddelen in een muur te schieten. De bevestigingsmiddelen kunnen er dwars doorheen schieten of afketsen en een groot gevaar opleveren.

11. Zorg ervoor dat u tijdens het gebruik van het

gereedschap stevig staat en uw evenwicht goed bewaart. Controleer of er zich niemand beneden u bevindt wanneer u op hoge plaat- sen gaat werken.

12. Gebruik nooit elektrisch bevestigingsgereed-

schap met daarop het symbool “Gebruik het gereedschap niet op een steiger of ladder” bij bepaalde toepassingen, bijvoorbeeld:

• als bij het veranderen van een werkplek naar de volgende, gebruik gemaakt wordt van een steiger, trap, ladder of soortgelijke construc- ties, bijv. daklatten;

• bij het sluiten van dozen of kratten;

• bij het monteren van transportbeveili- gingssystemen, bijv. op voertuigen en aanhangers.

13. Controleer muren, plafonds, vloeren en der-

gelijke grondig om te voorkomen dat door het nieten in elektrische draden, pijpen of gaslei- dingen een elektrische schok, gaslek, explo- sie, enz., kan ontstaan.

14. Gebruik uitsluitend bevestigingsmiddelen die

in deze gebruiksaanwijzing worden aangege- ven. Door een ander soort bevestigingsmiddel te gebruiken, kan een storing in het gereedschap worden veroorzaakt.

15. Knoei niet aan het gereedschap en gebruik het

niet voor een ander doeleinde dan voor het aanbrengen van bevestigingsmiddelen.

16. Bedien het gereedschap niet zonder dat er

bevestigingsmiddelen in zitten. De levensduur van het gereedschap zal hierdoor korter worden.

17. Stop onmiddellijk met bevestigen als u een

probleem of iets vreemds opmerkt aan het gereedschap.

18. Breng nooit bevestigingsmiddelen aan in

materialen die de bevestigingsmiddelen kun- nen doorboren en er doorheen kunnen vliegen.

19. Bedien nooit op hetzelfde moment de trekker-

schakelaar en de contactschoen tot u er klaar voor bent om een bevestigingsmiddel aan te brengen in het werkstuk. Laat het werkstuk de contactschoen indrukken. Doe de werking van het apparaat niet teniet door de contactschoen vast te zetten of met de hand ingedrukt te houden.

20. Knoei nooit aan de contactschoen. Controleer

de contactschoen regelmatig op correcte werking.

21. Haal de bevestigingsmiddelen altijd uit het

gereedschap wanneer u het niet gebruikt.

22. Leg geen magneten of soortgelijke magneti-

sche apparaten dicht bij het gereedschap. Dit kan de magnetische sensor in het gereedschap hinderen. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betre󰀨ende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Haal de accu niet uit elkaar en saboteer hem

niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplo󰀩ng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen.57 NEDERLANDS Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar en gebruik het gereedschap en de

accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontplo󰀨en in het vuur.

8. Laat de accu niet vallen, sla er geen spijker in,

snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke hande- lingen kunnen leiden tot brand, buitensporige hitte of een explosie.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke sto󰀨en. Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering worden nageleefd. Als voorbereiding van het artikel dat wordt getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke sto󰀨en te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving. Blootliggende contactpunten moeten worden afgedekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

11. Wanneer u de accu wilt weggooien, verwijdert

u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als de accu’s worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.

14. Tijdens en na gebruik, kan de accu heet wor-

den waardoor brandwonden of koude brand- wonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.

15. Raak de aansluitpunten van het gereedschap

niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

16. Zorg ervoor dat geen steenslag, stof of grond

vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar- door brandwonden of persoonlijk letsel kunnen ontstaan.

17. Behalve indien gebruik van het gereedschap

is toegestaan in de buurt van hoogspannings- leidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s. Het gebruik van niet-originele accu’s, of accu’s die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroor- zaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita. KENNISGEVING: Makita is niet verantwoordelijk voor enig ongeval voortvloeiend uit het gebruik van niet-originele Makita-accu's of accu's die zijn gewij- zigd. Originele Makita-accu's zijn streng gecontro- leerd op compatibiliteit met Makita-gereedschappen en -acculaders, en voldoen aan de toepasselijke regelgeving en veiligheidsnormen. Tips voor een maximale levens- duur van de accu

1. Laad de accu op voordat hij volledig ontladen

is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempera-

tuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Als de accu niet wordt gebruikt, verwijdert u

hem vanaf het gereedschap of de lader.

5. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.

FUNCTIES LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt. Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het58 NEDERLANDS gereedschap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeel- ding, is de accu niet geheel vergrendeld. Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap. ► Fig.1: 1. Rood deel 2. Knop 3. Accu LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden. LET OP: Breng de accu niet met kracht aan. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht. De resterende acculading controleren Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedu- rende enkele seconden. ► Fig.2: 1. Indicatorlampjes 2. Testknop Indicatorlampjes Resterende acculading Brandt Uit Knippert 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% Laad de accu op. Er kan een storing zijn opgetreden in de accu. OPMERKING: Afhankelijk van de gebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijk dat de aangegeven acculading verschilt van de werkelijke acculading. OPMERKING: Het eerste (meest linker) indicator- lampje knippert wanneer het accubeveiligingssys- teem in werking is getreden. Gereedschap-/ accubeveiligingssysteem Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingssysteem. Dit systeem kan automatisch de stroomtoevoer naar de motor afsluiten om de levens- duur van het gereedschap en de accu te verlengen. Het gereedschap zal tijdens gebruik automatisch stoppen wanneer het gereedschap of de accu zich in een van de volgende omstandigheden bevindt: Onder bepaalde omstandigheden gaan de indicatorlampjes branden. ► Fig.3: 1. Lamp 2. Aan-uitlamp/Functie-indicator OPMERKING: De uitvoering van de schakelaar verschilt afhankelijk van waar u woont. Aanduiding van de beschermstatus Lamp Aan-uitlamp/ Functie-indicator Status Brandt Knippert Brandt Knippert Overbelasting Oververhit Overbelastingsbeveiliging Als het gereedschap/de accu wordt bediend op een manier waardoor een abnormaal hoge stroom wordt getrokken, stopt het gereedschap automatisch. Schakel in die situatie het gereedschap uit en stop het gebruik dat ertoe leidde dat het gereedschap overbelast raakte. Schakel daarna het gereedschap in om het weer te starten. Oververhittingsbeveiliging Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. In die situatie laat u het gereedschap eerst afkoelen voordat u het gereedschap opnieuw inschakelt. Beveiliging tegen te ver ontladen Als de acculading laag is, stopt het gereedschap auto- matisch. Als het gereedschap niet werkt, ook niet wan- neer de schakelaars worden bediend, verwijdert u de accu(’s) vanaf het gereedschap en laadt u de accu(’s) op. Beveiliging tegen andere oorzaken Het beveiligingssysteem is ook ontworpen voor andere oorzaken die het gereedschap kunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te he󰀨en, wanneer het gereedschap tijdelijk is onderbro- ken of tijdens het gebruik is gestopt.

1. Verzeker u ervan dat alle schakelaars in de uit-

stand staan en schakel vervolgens het gereed- schap in om het weer te starten.

2. Laad de accu('s) op of vervang hem/ze door (een)

3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum.59 NEDERLANDS In- en uitschakelen LET OP: Alvorens de accu in het gereed- schap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand “OFF”. Om het gereedschap in te schakelen, houdt u de aan-uitknop ingedrukt totdat de aan-uitlamp gaat branden. Om het gereedschap uit te schakelen, houdt u de aan-uitknop ingedrukt totdat de aan-uitlamp uit gaat. OPMERKING: De uitvoering van de schakelaar verschilt afhankelijk van waar u woont. ► Fig.4: 1. Aan-uitknop 2. Aan-uitlamp OPMERKING: Het gereedschap kan niet worden ingeschakeld wanneer de trekkerschakelaar wordt ingeknepen of de contactschoen op het werkstuk wordt gedrukt. Verzeker u ervan dat de trekkerscha- kelaar is losgelaten en de contactschoen het werk- stuk niet raakt voordat u het gereedschap inschakelt. OPMERKING: Het gereedschap kan niet worden uitgeschakeld terwijl bevestigingsmiddelen worden geschoten. OPMERKING: De aan-uitknop wordt automatisch uitgeschakeld wanneer het gereedschap gedurende een lange tijd niet wordt bediend. De bedieningsfunctie kiezen Afhankelijk van het land OPMERKING: In sommige landen of gebieden is alleen de bedieningsfunctie voor enkelvoudig schie- ten (opeenvolgend schieten) beschikbaar. Het ont- werp van de schakelaar verschilt afhankelijk van het gebied waarin u woont. Op dit gereedschap kan de bedieningsfunctie worden gekozen. Houd de bedieningsfunctie-keuzeknop kort ingedrukt om de gewenste bedieningsfunctie te kiezen. ► Fig.5: 1. Bedieningsfunctie-keuzeknop

2. Opeenvolgende-bedieningsfunctie

3. Continue-bedieningsfunctie

Keu- zeknop Bedienings- functie Eigenschap Opeen- volgende bediening Schiet één bevestigingsmiddel in één opeenvolgende bediening. Dit is geschikt om een beves- tigingsmiddel voorzichtig en nauwkeurig te schieten en handig wanneer u een bevestigingsmid- del exact wilt plaatsen. Continue bediening Enkelvoudig of ononderbroken schieten is mogelijk. Dit verdient de voorkeur wanneer hoogpro- ductief schieten gewenst is. : Niet beschikbaar in sommige landen en regio's. OPMERKING: De bedieningsfunctie kan niet worden veranderd wanneer de trekkerschakelaar wordt inge- knepen of de contactschoen op het werkstuk wordt gedrukt. De schietdiepte instellen WAARSCHUWING: Zorg er altijd voor dat uw vingers niet zijn geplaatst op de trekkerschake- laar of de contactschoen en dat de accu is verwij- derd voordat u de schietdiepte instelt. Draai de diepte-instelknop om de schietdiepte in te stellen. De schietdiepte neemt toe wanneer u de diep- te-instelknop in de richting A draait, en neemt af wan- neer u hem in de richting B draait, zoals aangegeven in de afbeelding. Het instelbereik van de schietdiepte is 8,5 mm. ► Fig.6: 1. Diepte-instelknop KENNISGEVING: Draai de diepte-instelknop niet te ver omdat de diepte-instelknop dan vast kan komen te zitten. Stel de schietdiepte naar wens in. ► Fig.7: 1. Te diep 2. Vlak 3. Te ondiep De lamp inschakelen LET OP: Kijk niet direct in het lamplicht of in de lichtbron. Knijp de trekkerschakelaar in of druk de contactschoen tegen het werkstuk om de lamp in te schakelen. De lamp blijft branden zo lang de trekkerschakelaar inge- knepen wordt gehouden of de contactschoen tegen het werkstuk wordt gedrukt. De lamp gaat uit enkele seconden nadat de trekkerschakelaar is losgelaten of de contactschoen van het werkstuk is gehaald. ► Fig.8: 1. Trekkerschakelaar 2. Contactschoen

KENNISGEVING: Gebruik een droge doek om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp niet bekrast omdat dan de verlichting minder wordt. KENNISGEVING: Wanneer het gereedschap oververhit is, knippert de lamp. Laat in dat geval de trekkerschakelaar los en haal de contact- schoen van het werkstuk, en laat het gereed- schap/de accu afkoelen voordat u deze weer gebruikt. OPMERKING: Het gereedschap schiet mogelijk niet wanneer de acculading laag is geworden, ondanks dat de lamp nog brand. In dat geval laadt u de accu op. MONTAGE LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.60 NEDERLANDS Bevestigingsmiddel laden/ verwijderen LET OP: Verzeker u er altijd van dat de accu is verwijderd voordat u bevestigingsmiddel laadt. Onbedoeld schieten kan resulteren in persoonlijk letsel en beschadiging aan eigendommen. LET OP: Laad de bevestigingsmiddelen in de juiste richting. Door in de verkeerde rich- ting te laden, kan voortijdige slijtage van de stoter en beschadiging van andere onderdelen worden veroorzaakt. LET OP: Wees voorzichtig dat uw vingers niet bekneld raken in het magazijn. De aandrukker neigt terug te springen naar zijn oorspronkelijke stand zodra de aandrukker wordt ontgrendeld. LET OP: Schuif niet abrupt de aandrukker op een magazijn dat is volgeladen met bevestigings- middelen. Als u per ongeluk bevestigingsmiddelen laat vallen, met name wanneer u op grote hoogte werkt, kan dat leiden tot persoonlijk letsel. KENNISGEVING: Schuif de aandrukker voor- zichtig langs het magazijn. Als de aandrukker met kracht tegen de strip bevestigingsmiddelen komt, kunnen de bevestigingsmiddelen worden beschadigd.

1. Verwijder de accu.

2. Schuif een strip bevestigingsmiddelen in de sleuf

van het magazijn. Let erop dat u de vorm van de kop van de bevestigings- middelen uitlijnt met die van de sleuf. ► Fig.9: 1. Sleuf 2. Vorm van de kop van het bevestigingsmiddel

3. Kantel de hendel van de aandrukker om de aan-

drukplaat omhoog te brengen tot boven de strip beves- tigingsmiddelen die wordt geladen. Trek vervolgens de aandrukker in de richting van de sleuf. ► Fig.10: 1. Hendel van de aandrukker 2. Aandrukker

4. Laat de hendel van de aandrukker los en schuif

de aandrukker terug door voorzichtig de veerdruk vrij te geven. ► Fig.11: 1. Hendel van de aandrukker 2. Aandrukker KENNISGEVING: Verzeker u ervan dat de strip bevestigingsmiddelen goed is uitgelijnd met het magazijn en wordt vastgehouden door de aan- drukker. Als dat niet het geval is, probeert u opnieuw te laden. KENNISGEVING: Gebruik geen vervormde bevestigingsmiddelen of strips bevestigings- middelen. Gebruik bevestigingsmiddelen die in deze gebruiksaanwijzing worden aangegeven. Als u andere bevestigingsmiddelen gebruikt dan die worden aangegeven, kunnen bevestigingsmiddelen vastlopen en kan een storing optreden. ► Fig.12 Om bevestigingsmiddelen te verwijderen, volgt u de procedurestappen voor aanbrengen in omgekeerde volgorde. ► Fig.13 Een magazijn met grotere capaciteit aanbrengen Optioneel accessoire LET OP: Verzeker u er altijd van alle bevesti- gingsmiddelen die nog in het magazijn zitten uit het magazijn te verwijderen en de accu van het gereedschap te verwijderen voordat u een maga- zijn met grotere capaciteit aanbrengt. Gebruik een magazijn met grotere capaciteit zodat het gereedschap meer bevestigingsmiddelen kan laden.

1. Draai met behulp van een inbussleutel de bouten

los waarmee het magazijn is bevestigd en verwijder deze. ► Fig.14: 1. Magazijn 2. Bouten

2. Til het vrijliggende uiteinde van het standaard

geleverde magazijn iets op en trek het recht naar buiten. ► Fig.15: 1. Standaard geleverde magazijn

3. Steek de borgplaat van het magazijn met grotere

capaciteit onder een hoek in de borggleuf van de stoter- geleider. Lijn de boutgaten in het magazijn uit met die in de stotergeleider. Draai daarna met behulp van een inbussleutel de bouten steeds een klein beetje vaster. ► Fig.16: 1. Magazijn met grotere capaciteit

2. Borgplaat 3. Borggleuf 4. Stotergeleider

4. Bevestig met behulp van de bout het magazijn

met grotere capaciteit aan het gereedschapshuis.

5. Draai alle bouten nogmaals aan om het magazijn

met grotere capaciteit denitief te bevestigen. ► Fig.17: 1. Magazijn met grotere capaciteit 2. Bouten Neusadapter LET OP: Verzeker u er altijd van dat uw vinger niet op de trekkerschakelaar of de contactschoen is geplaatst, verwijder alle bevestigingsmidde- len die nog in het magazijn zitten en verwijder de accu voordat u de neusadapter aanbrengt of verwijdert. Wanneer u bevestigingsmiddelen schiet in een mate- riaal met een oppervlak dat snel beschadigd raakt, brengt u de neusadapter aan op de contactschoen. OPMERKING: Als u het vormwerk wilt bevestigen terwijl de kop van de bevestigingsmiddelen boven het oppervlak van het vormwerk uit steekt, kunt u gemak- kelijk de kop van de bevestigingsmiddelen hoger houden door de adapter voor hoge bevestigingsmid- delkoppen (optioneel accessoire) te gebruiken. De neusadapter aanbrengen

1. Plaats de neusadapter licht over het uiteinde van

2. Laat de trekkerschakelaar los.

3. Plaats de contactschoen vlak op het werkstuk dat

snel beschadigd raakt.61 NEDERLANDS

4. Duw de contactschoen door tot de neusadapter

stevig om het uiteinde van de contactschoen past. ► Fig.18: 1. Neusadapter 2. Contactschoen OPMERKING: Verzeker u ervan dat de haakse armuiteinden van de neusadapter volledig om het uiteinde van de contactschoen vallen. ► Fig.19: 1. Haakse armuiteinden De neusadapter verwijderen

1. Draai het gereedschap ondersteboven.

2. Maak de armen van de neusadapter los van het

OPMERKING: Gebruik een platkopschroevendraaier om de armen los te wrikken als u het lastig vindt om de neusadapter eraf te halen. Haak WAARSCHUWING: Wees voorzichtig dat u de haak niet overbelast met een te hoog gewicht. Anders kan door onregelmatige overbelasting het gereedschap beschadigd raken wat kan leiden tot persoonlijk letsel. LET OP: Hang de haak niet aan uw broek- riem. Als het gereedschap valt doordat de haak per ongeluk van zijn plaats losraakt, kunnen per ongeluk bevestigingsmiddelen worden geschoten wat kan leiden tot persoonlijk letsel. ► Fig.21 LET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit niet doet, kan de haak losraken en tot persoonlijk letsel leiden. LET OP: Gebruik de ophang-/bevestigingson- derdelen uitsluitend waarvoor ze bedoeld zijn. Het gebruik voor onbedoelde doeleinden kan een ongeval of persoonlijk letsel veroorzaken. LET OP: Verzeker u ervan dat het gereed- schap goed hangt voordat u het loslaat. Onvoldoende goed of ongebalanceerd ophangen kan leiden tot eraf vallen en persoonlijk letsel. Er zijn twee typen gereedschapshaken beschikbaar, afhankelijk van uw behoefte. Gebruik de clip-vormige haak of de C-vormige haak om het gereedschap aan een gereedschapsrek, een rail of de muur te hangen. Clip-vormige haak Steek de clip-vormige haak in een gleuf van het gereed- schap en zet hem vast met een inbusbout. Om de clip-vormige haak te verwijderen, draait u de bout los en verwijdert u de haak vanaf het gereedschap. ► Fig.22: 1. Gleuf 2. Clip-vormige haak 3. Inbusbout C-vormige haak Lijn de twee sets boutgaten met elkaar uit, plaats de C-vormige haak tegen het gereedschapshuis met de opening van de C-vormige haak omhoog gericht. Bevestig de C-vormige haal met behulp van de twee inbusbouten. Om de C-vormige haak te verwijderen, draait u de bou- ten los en verwijdert u de haak vanaf het gereedschap. ► Fig.23: 1. C-vormige haak 2. Inbusbouten De C-vormige haak kan worden geopend in standen met een interval van 90 graden. Houd de haak omhoog geduwd en draai hem naar de gewenste stand. ► Fig.24: 1. C-vormige haak Opbergen van de inbussleutel Wanneer u de inbussleutel niet gebruikt, bergt u deze op de plaats aangegeven in de afbeelding op, om te voorkomen dat deze wordt verloren. ► Fig.25: 1. Inbussleutel BEDIENING Het veiligheidssysteem testen WAARSCHUWING: Controleer voor gebruik of alle veiligheidssystemen goed werken. Als u dat niet doet, kan dit leiden tot persoonlijk letsel. ► Fig.26: 1. Trekkerschakelaar 2. Contactschoen

3. Magazijn 4. Aandrukker

Test vóór gebruik het veiligheidssysteem als volgt op een mogelijke storing of defect.

1. Verwijder de accu vanaf het gereedschap.

Verwijder vervolgens alle bevestigingsmiddelen achter- gebleven in het magazijn.

Breng de accu aan en schakel het gereedschap in.

3. Knijp de trekkerschakelaar in zonder de contact-

schoen tegen het werkstuk te drukken.

4. Duw de aandrukker naar achteren en houd hem

daar op zijn plaats. Druk de contactschoen tegen het materiaal zonder de trekkerschakelaar in te knijpen. Als het gereedschap werkt in de hierboven beschreven stappen 3 en 4, werkt het beveiligingssysteem niet goed. Stop onmiddellijk met het gebruik van het gereed- schap en vraag uw plaatselijke Makita-servicecentrum om hulp. Behandelen van de bevestigingsmiddelen Nagels Wees voorzichtig bij het hanteren van de nagels en de doos ervan. Als de nagels grof behandeld worden, kunnen ze vervormd worden of kan de verbinding tus- sen de nagels kapot gaan waardoor een slechte nage- laanvoer ontstaat. KENNISGEVING: Voorkom dat nagels worden opgeslagen in een zeer vochtige of warme ruimte of op een plek die is blootgesteld aan direct zonlicht. ► Fig.2762 NEDERLANDS Bevestigingsmiddelen schieten WAARSCHUWING: Houd uw gezicht uit de buurt van het gereedschap wanneer u het gereed- schap bedient. Als u dat niet doet, kan dit leiden tot letsel. WAARSCHUWING: Gebruik dit gereedschap niet voor het bevestigen van elektriciteitskabels. Dit gereedschap is niet ontworpen voor de installatie van elektriciteitskabels en kan de isolatie van de elek- triciteitskabels beschadigen en hierdoor elektrische schokken of brandgevaar veroorzaken. WAARSCHUWING: Blijf de contactschoen stevig tegen het materiaal drukken totdat de nagel volledig in het werkstuk verdwijnt. Onbedoeld schieten kan leiden tot persoonlijk letsel. LET OP: Houd het gereedschap stevig vast tijdens gebruik. LET OP: Schiet geen bevestigingsmiddelen in hard materiaal, zoals metaal en dergelijke. Als het bevestigingsmiddel niet in het materiaal kan binnen- dringen, kan het gereedschap een terugslag krijgen in uw richting waardoor letsel kan worden veroorzaakt. KENNISGEVING: Het gereedschap begint niet met bevestigen als gedurende vijf seconden of langer geen bediening heeft plaatsgevonden ter- wijl alleen de trekkerschakelaar wordt ingeknepen of de contactschoen tegen het werkstuk wordt gedrukt. Laat de trekkerschakelaar los of haal de contactschoen van het werkstuk af en plaats het gereedschap vervolgens terug op het werkstuk om het bevestigen te hervatten. OPMERKING: Als u gedurende een lange tijd onon- derbroken nagels schiet, wordt de uitlaatlucht heet als gevolg van de hete motor. Het gereedschap heeft twee bedieningsfuncties voor schieten: opeenvolgend schieten en herhaaldelijk schieten. OPMERKING: In sommige landen of gebieden is alleen de bedieningsfunctie voor enkelvoudig schie- ten (opeenvolgend schieten) beschikbaar. Het ont- werp van de schakelaar verschilt afhankelijk van het gebied waarin u woont. Opeenvolgende bediening In deze functie kunt u één bevestigingsmiddel schieten met elke opeenvolgende bediening. De contactschoen op het werkstuk drukken en de trekkerschakelaar inknijpen moet in een bepaalde volgorde worden uitgevoerd om het gereedschap te laten werken. Laat de bedieningsorganen los en bedien ze opnieuw om het volgende bevestigingsmiddel te schieten.

1. Houd de aan-uitknop ingedrukt om het gereed-

schap in te schakelen.

2. Verzeker u ervan dat de lamp van de opeenvol-

gende-bedieningsfunctie brandt. ► Fig.28: 1. Aan-uitknop 2. Lamp van de opeenvolgende-bedieningsfunctie

3. Druk de contactschoen vlak op het werkstuk.

► Fig.29: 1. Contactschoen

4. Knijp de trekkerschakelaar helemaal in om een

bevestigingsmiddel te schieten. ► Fig.30: 1. Trekkerschakelaar

5. Haal uw vinger van de trekkerschakelaar af. Til

daarna de contactschoen van het werkstuk af. Om het volgende bevestigingsmiddel te schieten, her- haalt u de stappen 3 tot en met 5 in dezelfde volgorde. Continue bediening Afhankelijk van het land In deze functie kunt u kiezen uit continu en enkelvoudig schieten door de trekker herhaaldelijk te bedienen. De contactschoen op het werkstuk drukken en de trek- kerschakelaar inknijpen mag in een willekeurige volg- orde worden uitgevoerd om het gereedschap te laten werken. Haal de contactschoen van het werkstuk af en druk hem er opnieuw op om het volgende bevestigings- middel te schieten. Voor enkelvoudig schieten

1. Houd de aan-uitknop ingedrukt om het gereed-

schap in te schakelen.

2. Houd de bedieningsfunctie-keuzeknop kort inge-

drukt om de continue-bedieningsfunctie te kiezen. De lamp voor de continue-bedieningsfunctie brandt. ► Fig.31: 1. Bedieningsfunctie-keuzeknop 2. Lamp van de continue-bedieningsfunctie

3. Druk de contactschoen vlak op het werkstuk.

4. Knijp de trekkerschakelaar helemaal in om een

bevestigingsmiddel te schieten.

5. Haal uw vinger van de trekkerschakelaar af. Til

daarna de contactschoen van het werkstuk af. Om het volgende bevestigingsmiddel te schieten, her- haalt u de stappen 3 tot en met 5 in dezelfde volgorde. Voor ononderbroken schieten

1. Houd de aan-uitknop ingedrukt om het gereed-

schap in te schakelen.

2. Houd de bedieningsfunctie-keuzeknop kort inge-

drukt om de continue-bedieningsfunctie te kiezen. De lamp voor de continue-bedieningsfunctie brandt.

4. Druk de contactschoen vlak op het materiaal om

een bevestigingsmiddel te schieten.

5. Verplaats het gereedschap met ingeknepen

trekkerschakelaar naar de volgende schietlocatie en druk de contactschoen vlak op het materiaal om het volgende bevestigingsmiddel te schieten. ► Fig.33: 1. Trekkerschakelaar 2. Contactschoen Droogschietpreventiemechanisme Wanneer het resterende aantal bevestigingsmiddelen in het magazijn is afgenomen tot 7 - 9 stuks voor model BN001G of 6 - 7 stuks voor model BN002G, kan het gereedschap niet meer worden bediend en wordt geen bevestigingsmiddel meer geschoten. Plaats een nieuwe63 NEDERLANDS strip bevestigingsmiddelen in het magazijn voordat u het gereedschap weer bedient. Vastgelopen bevestigingsmiddelen verwijderen WAARSCHUWING: Verzeker u altijd ervan dat de accu en bevestigingsmiddelen zijn verwijderd voor- dat u vastgelopen bevestigingsmiddelen verwijdert. WAARSCHUWING: Duw niet met grote kracht tegen de stoter. Sla niet tegen de stoter of bevestigingsmiddelen met enig handgereedschap om een vastgelopen bevestigingsmiddel te ver- wijderen. Denk eraan dat het gereedschap perslucht bevat en de druk inwendig wordt gehandhaafd. Als u de veiligheidsvoorzorgsmaatregelen in de gebruiks- aanwijzing niet volgt, kan dit leiden tot ernstig letsel. WAARSCHUWING: Richt het gereedschap nooit op uzelf of andere personen in de buurt tijdens het verwijderen van een vastgelopen bevestigingsmiddel. Als u zich hier niet aan houdt, bestaat het risico van letsel als gevolg van per onge- luk schieten aangezien het gereedschap perslucht bevat in een door de fabriek afgesloten ruimte. LET OP: Verwijder vastgelopen bevestigings- middelen niet met blote handen. De bevestigings- middelen kunnen uit het magazijn springen en letsel veroorzaken. LET OP: Als vastlopen veelvuldig voorkomt of het bevestigingsmiddel moeilijk te verwijde- ren is, neemt u contact op met uw plaatselijke Makita-servicecentrum. Wanneer een bevestigingsmiddel vastloopt, inspecteert u nauwkeurig het toevoerkanaal en stotermechanisme voor bevestigingsmiddelen. Vastlopen wordt doorgaans veroorzaakt doordat bevestigingsmiddelen klem komen te zitten tussen de stoter en de stotergeleider.

1. Verwijder de accu vanaf het gereedschap.

2. Verwijder alle bevestigingsmiddelen die nog in het

3. Verwijder het vastgelopen bevestigingsmiddel met

behulp van een tang of soortgelijk hulpmiddel. OPMERKING: Verwijder het magazijn vanaf het gereedschap als een bevestigingsmiddel is vastgelo- pen in het toevoerkanaal of stotermechanisme.

4. Draai met behulp van een inbussleutel de bouten

los waarmee het magazijn is bevestigd en verwijder deze. Til vervolgens het vrijliggende uiteinde van het magazijn iets op en trek het recht naar buiten. ► Fig.34: 1. Magazijn 2. Bouten

5. Verwijder vastgelopen bevestigingsmiddelen in

de uitvoeropening voor bevestigingsmiddelen of via de stotergeleider. Gebruik een tang om het vastgelopen bevestigingsmid- del te verbuigen zodat de kop van het bevestigingsmid- del uit de opening van de stotergeleider komt. Verwijder daarna het vastgelopen bevestigingsmiddel. ► Fig.35: 1. Vastgelopen bevestigingsmiddel

2. Uitvoeropening voor bevestigingsmidde-

len 3. Stotergeleider Vastlopen kan optreden bij de toevoeropening voor bevestigingsmiddelen in het magazijn. Gebruik een tang om het vastgelopen bevestigingsmiddel te ver- buigen zodat de kop van het bevestigingsmiddel uit de opening van het magazijn komt. Verwijder daarna het vastgelopen bevestigingsmiddel. ► Fig.36: 1. Vastgelopen bevestigingsmiddel

6. Steek de borgplaat van het magazijn onder een

hoek in de borggleuf van de stotergeleider. Lijn de bout- gaten in het magazijn uit met die in de stotergeleider. Bevestig met behulp van de bouten het magazijn aan het gereedschapshuis. ONDERHOUD WAARSCHUWING: Demonteer dit gereed- schap niet. Dit gereedschap bevat perslucht en demontage kan leiden tot ernstig letsel. LET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen. Preventief onderhoud Reinig en inspecteer regelmatig de bewegende compo- nenten zorgvuldig (d.w.z. de contactschoen, aandruk- ker, enz.) om ze vrij te houden van stof en vuil dat zich na verloop van tijd kan ophopen. OPMERKING: Als de bewegende en schuivende onderdelen, aangegeven in de onderstaande afbeel- ding, slecht lijken te functioneren, blaast u al het vuil en stof dat erop zit eraf en veegt u ze schoon. ► Fig.37: 1. Rail voor toevoer 2. Diepte-instelknop

3. Contactschoen 4. Aandrukker

De stand van de stoter initialiseren Nadat een bevestigingsmiddel is vastgelopen of wan- neer de acculading bijna op is bevindt de stoter zich mogelijk niet correct boven het bevestigingsmiddel dat als volgende zal worden geschoten. Voer daarom altijd de initialisatiestappen uit voordat u het gereedschap weer gebruikt.64 NEDERLANDS

1. Verwijder de accu vanaf het gereedschap.

2. Verwijder alle bevestigingsmiddelen die nog in het

3. Kijk naar de stand van de stoter.

Als u de punt van de stoter buiten de stotergeleider kunt zien, kan de contactschoen niet correct worden bediend tijdens de initialisatie. ► Fig.38: 1. Stoter 2. Stotergeleider Draai de diepte-instelknop naar de minst diepe stand zodat de contactschoen correct werkt. ► Fig.39: 1. Diepte-instelknop

4. Breng de accu aan en schakel het gereedschap

5. Duw de aandrukker naar achteren en houd hem

daar op zijn plaats. Druk de contactschoen vervolgens tegen het materiaal dat kan worden beschadigd.

6. Knijp de trekkerschakelaar helemaal in, terwijl de

contactschoen tegen het werkstuk wordt gedrukt, om de stand van de stoter te resetten. ► Fig.40: 1. Aandrukker 2. Contactschoen

3. Trekkerschakelaar

De stand van de stoter word correct geïnitialiseerd.

7. Verwijder de accu vanaf het gereedschap. Laad

de bevestigingsmiddelen weer in het magazijn. Breng de accu weer aan in het gereedschap. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke let- sel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Wenst u meer bijzonderheden over deze acces- soires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Magazijnen met grotere capaciteit

• Adapter voor hoge bevestigingsmiddelkoppen
