Marka	Makita
Model	FN001G
Ürün tipi	Kablosuz elektrikli zımba tabancası
Kullanım amacı	İç mekan ve mobilya işleri
Boyutlar (U × G × Y, kancasız)	265 mm × 86 mm × 243 mm
Net ağırlık (bataryaya göre)	2,6 kg ila 3,8 kg
Anma gerilimi	DC 36 V - 40 V maks.
Çivi boyutu	18 Ga × 15, 20, 25, 30, 35, 40 mm
Şarjör kapasitesi	100 çivi
Uyumlu bataryalar	BL4020*, BL4025*, BL4040, BL4040F, BL4050F, BL4080F
Uyumlu şarj cihazları	DC40RA, DC40RB, DC40RC, DC40WA, BCC01, BCC02
Ses basıncı seviyesi (LpA)	81 dB(A)
Ses gücü seviyesi (LWA)	92 dB(A)
Titreşim (ah)	2,5 m/s² veya daha az
Derinlik ayarı	2,5 mm'ye kadar
Aydınlatma	Entegre LED lamba
Güvenlik mekanizması	Tetik kilitleme düğmesi, temas elemanı, boşta çalışmayı önleme
Dahil aksesuarlar	Burun adaptörü, altıgen anahtar, asma kancası
Bakım	Düzenli temizlik, Makita yetkili servisinde onarım

Sık sorulan sorular - FN001G MAKITA

Makita FN001G ile hangi tür çiviler kullanılmalıdır?

Yalnızca 18 Ga kalibreli, 15, 20, 25, 30, 35 veya 40 mm uzunluğundaki çivileri kullanın. Başka çivilerin kullanılması alete zarar verebilir.

Çivileme derinliği nasıl ayarlanır?

Alet üzerindeki ayar cihazını çevirin. Daha derine çakmak için (2,5 mm'ye kadar) A yönünde, daha az derine çakmak için B yönünde çevirin. Ayarlamadan önce bataryanın çıkarıldığından emin olun.

Bataryanın yeterince şarj olup olmadığını nasıl anlarım?

Batarya kontrol düğmesine basın. LED göstergeler kalan şarjı gösterir: 4 yanıyor = %75-100, 3 = %50-75, 2 = %25-50, 1 = %0-25 (şarj edin). Sürekli yanıp sönme bir arıza olduğunu gösterir.

Alet çalışmazsa ne yapmalı?

Bataryayı kontrol edin (şarj, doğru takma). Koruma sistemi aşırı yük, aşırı ısınma veya batarya bitmesi durumunda gücü kesebilir. Soğumaya bırakın veya şarj edin. Lamba yanıp sönüyorsa, bir servis merkezine başvurun.

Sıkışmış bir çivi nasıl çıkarılır?

Bataryayı ve şarjördeki çivileri çıkarın. Verilen altıgen anahtarı kullanarak sürüş kılavuzunun cıvatalarını sökün. Sıkışmış çiviyi düz uçlu bir tornavida ile çıkarın, ardından kılavuzu yeniden takın.

Temel güvenlik önlemleri nelerdir?

Aleti asla kendinize veya başkalarına doğrultmayın. Koruyucu kulaklık takın. Ayarlama veya bakım yapmadan önce bataryayı çıkarın. Ellerinizi fırlatma alanından uzak tutun. Yalnızca listelenen Makita bataryalarını ve şarj cihazlarını kullanın.

Zımba tabancasının ses seviyesi nedir?

Ses basıncı seviyesi 81 dB(A) ve ses gücü seviyesi 92 dB(A)'dır. İşitme koruyucusu kullanılması önerilir.

Alet yüksekte kullanılabilir mi?

Evet, asma kancası sayesinde aleti geçici olarak asabilirsiniz. Altında kimsenin olmadığından emin olun ve iyi bir denge sağlayın.

Zımba tabancasının bakımı nasıl yapılır?

Aleti düzenli olarak kuru bir bezle temizleyin. Çözücü kullanmayın. Herhangi bir onarım için yetkili bir Makita bakım merkezine başvurun. Gerekirse sürüş kılavuzunu orijinal parçalarla değiştirin.

Hangi isteğe bağlı aksesuarlar mevcuttur?

Ek çiviler, pah dilli klipsler için bir sürüş kılavuzu ve orijinal Makita bataryaları ve şarj cihazları. Yerel servis merkezinize başvurun.

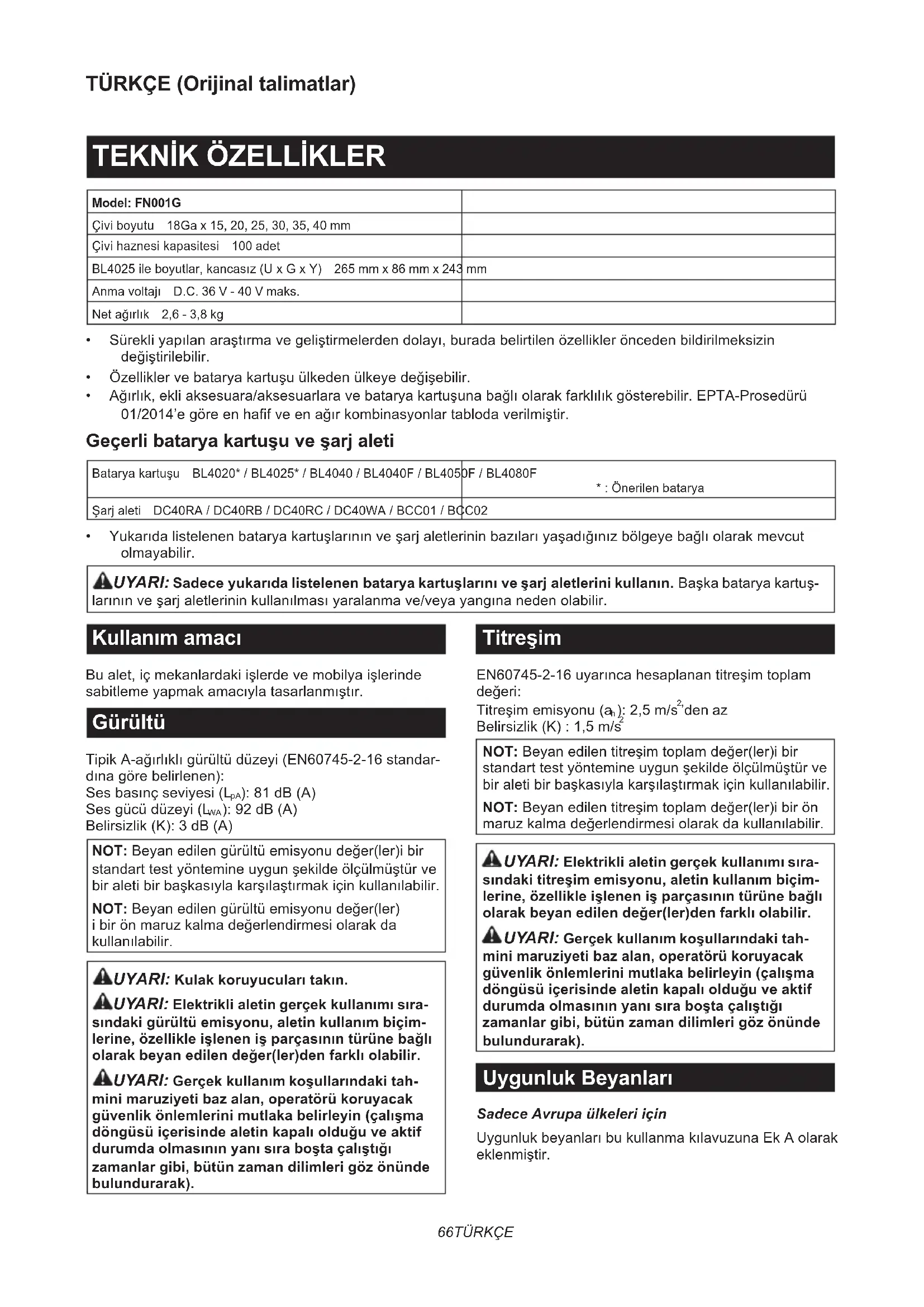

KULLANIM KILAVUZU FN001G MAKITA

Model: FN001G
Çivi boyutu 18Ga x 15, 20, 25, 30, 35, 40 mm
Çivi haznesi kapasitesi 100 adet
BL4025 ile boyutlar, kancasız (U x G x Y) 265 mm x 86 mm x 243 mm
Anma voltajı D.C. 36 V - 40 V maks.
Net ağırlık 2,6 - 3,8 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ve batarya kartuşu ülkeden ülkeye değişebilir.
• Ağırlık, ekli aksesuara/aksesuarlara ve batarya kartuşuna bağlı olarak farklılık gösterebilir. EPTA-Prosedürü 01/2014'e göre en hafif ve en ağır kombinasyonlar tabloda verilmiştir.

Geçerli batarya kartuşu ve şarj aleti

Batarya kartuşu BL4020* / BL4025* / BL4040 / BL4040F / BL4050F / BL4080F	*: Önerilen batarya
Şarj aleti DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

- Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir.

AUYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir.

Kullanım amacı

Bu alet, iç mekanlardaki işlerde ve mobilya işlerinde sabitleme yapmak amacıyla tasarlanmıştır.

Gürültü

Tipik A-ağırlıklı gürültü düzeyi (EN60745-2-16 standardına göre belirlenen):

Ses basınç seviyesi ( L_pA ): 81 dB (A)

Ses gücü düzeyi ( L_WA ): 92 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen gürültü emisyonu değer(ler) i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Kulak koruyucuları takın.

AUYARI: Elektrikli aletin gerçek kullanımı sıra- sındaki gürültü emisyonu, aletin kullanım biçim- lerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

AUYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Titreşim

EN60745-2-16 uyarınca hesaplanan titreşim toplam değeri:

Titreşim emisyonu (a _n ): 2,5 m/s ^2 , den az Belirsizlik (K): 1,5 m/s ^2

NOT: Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

NOT: Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir.

⚠️UYARI: Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

⚠️UYARI: Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak).

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir.

GÜVENLİK UYARILARI

Genel elektrikli alet güvenliği uyarıları

⚠UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülü çivi çakma tabancası güvenlik uyarıları

1. Daima alette tespit elemanı olduğunu varsayın. Çivi çakma tabancasının dikkatsiz bir şekilde kullanılması tespit elemanlarının beklenmedik bir şekilde atılması ve kişisel yaralanmayla sonuçlanabilir.
2. Aleti kendinize ya da yakınınızdaki insanlara doğrultmayın. Beklenmedik tetikleme, tespit elemanının fırlayarak yaralanmaya sebep olmasına yol açabilir.
3. Aleti iş parçasına sıkıca dayamadan aleti çalış- tirmayın. Alet iş parçası ile temas halinde değilse, tespit elemanı hedefinizden sapabilir.
4. Tespit elemanı alet içinde sıkıştığı zaman aleti güç kaynağından ayırın. Sıkışmış bir tespit elemanı çıkarılırken alet fişe takılı olduğunda, çivi çakma tabancası kazara çalışabilir.
5. Sıkışmış bir tespit elemanını çıkarırken dikkatli olun. Mekanizma basınç altında olabilir ve sıkışma durumunu gidermeye çalışırken gücün etkisiyle tespit elemanı fırlayabilir.
6. Bu çivi çakma tabancasını elektrik kablolarını sabitlemek için kullanmayın. Elektrik kablosu montajı için tasarlanmamıştır ve elektrik kablolarının yalıtımlarına hasar vererek elektrik çarpmasına veya yangına neden olabilir.
7. Ellerinizi ve ayaklarını zı çıkış ağzının olduğu alandan uzak tutun.
8. Yağlama ve aksesuar değiştirme talimatlarına uyun.
9. Tespit elemanlarını yüklemeden, ayarlamadan, denetlemeden, bakım yapmadan önce veya kullanım bittikten sonra daima batarya kartuşunu çıkarın.
10. Çalıştırmadan önce etrafta kimse olmadığını emin olun. Aynı anda duvarın hem içinden hem de dışından tespit elemanı çakmaya asla çalışmayın. Tespit elemanları yırtıp geçerek ve/veya dışarı fırlayarak ciddi tehlike oluşturabilir.
11. Duruşunuza dikkat edin ve aleti dengeli tutun. Yüksek yerlerde çalışırken aşağıda kimse olmadığından emin olun.
12. “İskelelerde, merdivenlerde kullanmayın”

simgesini taşıyan bağlantı elamanı vidalama aletlerini, kesinlikle aşağıda örnekleri verilen özel uygulamalarda kullanmayın:

• bir vidalama konumundan diğerine değişimin, iskeleler, basamaklar, merdivenler veya çatı tahtaları gibi merdiven benzeri yapıların kullanılmasını içermesi;
• kutuların veya sandıkların kapatılması;

• araçlardaki ve vagonlardaki taşıma emniyet sistemlerinin sabitlenmesi.

• Akım geçen tellere, kablo kanallarına veya gaz borularına zımbalamanın neden olabileceği olası bir elektrik şokunu, gaz kaçağını, patlamaları vs. önlemek için duvarları, tavanı, zemini, çatıyı ve bunun gibi yerleri dikkatle kontrol edin.

• Sadece bu kılavuzda belirtilen tespit elemanlarını kullanın. Başka tespit elemanlarının kullanılması aletin arızalanmasına neden olabilir.

• Alette bir değişiklik yapmayın veya aleti tespit elemanı basmak dışında bir amaçla kullan-maya çalışmayın.

• Aleti tespit elemanları olmadan çalıştırmayın. Bunu yapmak aletin ömrünü kısaltır.

• Eğer alette bir terslik veya normal dışı bir durum fark ederseniz, çalışmayı hemen durdurun.

• Tespit elemanının yırtıp geçebileceği ve içinde den fırlayıp uçabileceği malzemelere asla zımbalama yapmayın.

• İş parçalarını tespit etmeye hazır olmadan, anahtar tetiği ve temas elemanını asla aynı anda etkinleştirmeyin. İş parçasının temas elemanına temas etmesini sağlayın. Asla temas elemanını geriye sabitleyerek ya da elinizle bastırarak kullanım dışı bırakmayın.

• Temas elemanı üzerinde asla değişiklik yapmayın. Temas elemanının doğru çalışıp çalışmadığını sık sık kontrol edin.

• Alet kullanımda değilken, daima tespit elemanlarını çıkarın.

BU TALİMATLARI SAKLAYIN.

⚠️UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusu-nun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.
2. Batarya kartuşunu parçalarına ayırmayın veya kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.
3. Çalışma süresi aşırı derecede kısalmışsa kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.
4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

1. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değildirmeyin.
(2) Batarya kartuşunu civiler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının.
(3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın.
Kısa devre, büyük bir akım akışına, aşırı ısın-maya, olası yanıklara hatta bataryanın bozul-masına yol açabilir.

1. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya da daha yüksekfe ulaştığı yerlerde saklamayın ve kullanmayın.
2. Aşırı derecede hasar görmüş ya da tamamen kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.
3. Batarya kartuşunu civilemeyin, kesmeyin, ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.
4. Hasarlı bataryayı kullanmayın.
5. Aletin içerdiği lityum-iyon bataryalar Tehlikeli Eşyalar Yönetmeliğinin gereksinimlerine tabidir.

Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır.

Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun.

Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

1. Batarya kartuşunu bertaraf ederken aletten çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.
2. Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın. Bataryaların uyumsuz ürünlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.
3. Alet uzun süre kullanılmayacaksa batarya aletten çıkarılmalıdır.
4. Kullanma sırasında ve sonrasında batarya kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuşları ile işlem yaparken dikkat edin.
5. Yanıklara neden olabilecek kadar sıcak olabileceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.
6. Batarya kartuşunun terminallerine, deliklerine ve kanallarına mıçır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arızalanmasına neden olarak yanıklara veya yaralan-maya yol açabilir.
7. Alet yüksek gerilim elektrik güç hatları

yakınında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatlarının yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

1. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA EDİNİZ.

⚠ DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur.

Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce şarj edin. Aletin gücünün zayıflamaya başladığıini fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.
2. Tam dolu bir batarya kartuşunu asla yeniden şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.
3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklığığında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.
4. Batarya kartuşunu kullanmıyorken aletten veya şarj aletinden çıkarın.
5. Uzun bir süre (altı aydan daha fazla) kullan- madığınız durumlarda batarya kartuşunu şarj edin.

İŞLEVSEL NİTELİKLER

⚠️DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun.

Batarya kartuşunun takılması ve çıkarılması

⚠️ DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın.
⚠ DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bunların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanmasına yol açabilir.

Batarya kartuşunu takmak için, batarya kartuşu üzerindeki dili yuvanın oluşu ile hizalayın ve kartuşu yerine oturtun. Kartuşu, küçük bir tık sesi ile yerine sabitlenene dek sonuna kadar ittirin. Şekilde gösterildiği gibi kırmızı göstergeyi görebiliyorsanız tam olarak kilitlenmemiş demektir.

Batarya kartuşunu çıkarmak için, kartuşun ön tarafından düğmeyi kaydırarak kartuşu aletten çıkarın.

▶ Şek.1: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu

ADİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir.

ADİKKAT: Batarya kartuşunu zorlayarak takmamın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleştirilmemiş demektir.

Alet/batarya koruma sistemi

Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur:

Aşırı yük koruması

Alet/batarya, anormal derecede yüksek akım çekmesine neden olacak şekilde kullanıldığında, alet hiçbir belirti vermeden otomatik olarak durur. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Daha sonra aleti yeniden başlaması için çalıştırın.

Aşırı isinma koruması

Alet/batarya aşırı ısındığında, alet otomatik olarak durur. Bu durumda, yeniden çalıştırmadan önce aletin/bataryanın soğumasını bekleyin.

Aşırı deşarj koruması

Batarya kapasitesi yeterli olmadığında, alet otomatik olarak durur. Bu durumda, bataryayı aletten çıkarın ve bataryayı tekrar şarj edin.

Kalan batarya kapasitesinin gösterilmesi

Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar.

▶ Şek.2: 1. Gösterge lambaları 2. Kontrol düğmesi

Gösterge lambaları Kalan			kapasite
Yanıyor Kapalı Yanıp		sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25

Gösterge lambaları Kalan			kapasite
Yanıyor Kapalı Yanıp		sönüyor
			Bataryayı şarjedin.
			Bataryaarızalanmışolabilir.

NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir.

NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner.

Tetik kilidi düğmesi

⚠️ DİKKAT: Batarya kartuşunu alete takmadan önce anahtar tetiğin doğru çalıştığından ve bırakıldığında “OFF” (kapalı) konumuna döndüğün- den emin olun.

⚠️ DİKKAT: Aleti kullanmadığınız zamanlarda anahtar tetiği kapalı konumda kilitlemek için tetik kilidi düğmesine B tarafından bastırın.

▶ Şek.3: 1. Tetik kilidi düğmesi 2. Anahtar tetik

▶ Şek.4

Anahtar tetiğin kaza sonucu çekilmesini önlemek için, tetik kilidi düğmesi sunulmuştur. Anahtar tetiği çekmek için, tetik kilidi düğmesine A tarafından bastırın. Kullanımdan sonra daima tetik kilidi düğmesine B tarafından bastırın.

Çivi çakma derinliğinin ayarlanması

AUYARI: Çakma derinliğini ayarlamadan önce parmaklarınızın anahtar tetiğin veya temas elemanının üzerine yerleşmediğinden ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

Çivi çakma derinliği, aletin üzerindeki ayar düğmesi çevrilerek ayarlanabilir. Şekilde gösterildiği gibi ayar düğmesini A yönünde çevirdiğinizde çivi çakma derinliği 2,5 mm'ye varan bir aralıkta artarken B yönünde çevirdiğinizde çivi çakma derinliği azalır.

▶ Şek.5: 1. Ayar düğmesi

▶ Şek.6: 1. Çok derin 2. Doğru derinlik 3. Çok sığ

Lambaların yakılması

⚠️ DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin.

Lambayı yakmak için anahtar tetiği çekin ya da temas elemanını etkinleştirin. Anahtar tetik çekilirken ya da temas elemanı etkinken lamba 60 saniyeye kadar yanmaya devam eder. Lamba, anahtar tetik ve temas elemanı serbest bırakıldıktan yaklaşık 10 saniye sonra

söner.

▶ Şek.7: 1. Lamba

ÖNEMLİ NOT: Lamba lensini temizlemek için kuru bir bez kullanın. Aydınlatmayı azaltacağı için lamba lensinin çizilmemesine dikkat edin.

ÖNEMLİ NOT: Kalan batarya gücü azaldığında, lamba yansa bile çivi çakma tabancası çivi atmayabilir. Bu durumda, batarya kartuşunu şarj edin.

ÖNEMLİ NOT: Alet aşırı ısındığında, lamba yanıp söner. Bu durumda anahtar tetiği ve temas elemanını bırakın ve ardından yeniden çalıştırmadan önce aleti/bataryayı soğutun.

ÖNEMLİ NOT: Çivi çakma sırasında çivi çakma tabancası bir hata algılarsa lamba yanıp sönmeye başlar. Bu durumda çivi çakma tabancasını fabrika servis merkezine getirin.

MONTAJ

⚠️DİKKAT: Çivi çakma tabancası üzerinde herhangi bir işlem yapmadan önce parmaklarınızın anahtar tetiğin veya temas elemanının üzerine yerleştirilmediğinden ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

Çivilerin yüklenmesi veya boşaltılması

⚠️DİKKAT: Çivi yüklemeden önce parmaklarını- zın tetiğe yerleştirilmediğinden ve batarya kartu- şunun çıkartılmış olduğundan daima emin olun.
⚠️DİKKAT: Çivi dolu çivi çakma tabancasının sürgülü kapağını aniden kaydırmayın. Özellikle yüksek yerlerde çalışırken civilerin kazara düşürülmesi kişisel yaralanmalara sebep olabilir.
⚠️DİKKAT: Çivileri doğru yönde yükleyin. Yanlış yönde yükleme yapmak erken aşınmaya, sürücünün hasar görmesine ya da diğer parçalarda zarara sebep olabilir.
⚠️DİKKAT: Deforme olmuş çivi şeritlerini kullanmayın. Bu kılavuzda belirtilen çivileri kullanın. Belirtilenin dışındaki civilerin kullanılması civilerin sıkışmasına ve çivi çakma tabancasının arızalanmasına neden olabilir.

1. Kilitleme mandalına basın ve haznenin sürgülü kapağını açın.
   ▶ Şek.8: 1. Kilitleme mandalı 2. Sürgülü kapak
2. Hazne
3. Çivi uçları haznenin alt kısmına dokunacak şekilde bir çivi şeridi yerleştirin ve çivi şeridini sürücü kılavuzuna doğru kaydırın.
   ▶ Şek.9: 1. Çiviler 2. Sürgülü kapak 3. Sürücü kılavuzu
4. Sürgülü kapağı, kilitleme mandalı kapağı kilitleyinceye kadar orijinal konumuna döndürün.

Çivileri çıkarmak için kilitleme mandalına basın ve

sürgülü kapağı kaydırın. Çivileri hazneden çıkarın.

Burun adaptörü

⚠️ DİKKAT: Burun adaptörünü takmadan önce parmaklarınızın anahtar tetiğin veya temas elemanının üzerine yerleşmediğinden ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

Kolay çizilebilen yüzeylere çivi çakarken burun adaptörünü kullanın. Adaptörü, sürücü kılavuzunun sivri ucuna yerleştirin.

Kaybolmasını önlemek için, burun adaptörünü haznenin arka ucundaki yuvada saklayabilirsiniz.

▶ Şek.10: 1. Burun adaptörü 2. Sürücü kılavuzu 3. Yuva

Kanca

⚠️ DİKKAT: Kancayı takarken kancayı daima vida ile iyice sabitleyin. Sabitlenmezse kanca aletten çıkabilir ve yaralanmaya neden olabilir.
⚠️ DİKKAT: Asma/montaj parçalarını sadece kullanım amaçları doğrultusunda kullanın. Kullanım amacı dışında kullanmak kaza veya yaralanmaya neden olabilir.
⚠️ DİKKAT: Kancayı bel kemerine asmayın.

Kancanın kazara yerinden çıkması nedeniyle çivi çakma tabancasını düşürmek, istenmeyen atışa sebep olabilir ve kişisel yaralanmalarla sonuçlanabilir.

▶ Şek.11

Kanca, aletin geçici bir süre asılması için kullanışlıdır. Bu kanca, aletin her iki yanına da takılabilir.

Kancayı takmak için, onu alet gövdesinin her iki yanındaki oluklardan birine geçirin ve sonra bir vida ile sabitleyin. Çıkarmak için, vidayı gevşetin ve sonra dışarı çekip alın.

▶ Şek.12: 1. Oluk 2. Kanca 3. Vida

Altıgen anahtarın saklanması

Kullanılmadığı zamanlarda, altıgen anahtarın kaybolmasını önlemek için anahtarı şekilde gösterildiği gibi saklayın.

▶ Şek.13: 1. Altigen anahtar

KULLANIM

Güvenlik sisteminin test edilmesi

⚠ UYARI: Kullanmadan önce tüm güvenlik sistemlerinin çalışır durumda olduğundan emin olun. Bunun yapılmaması kişisel yaralanmalara sebep olabilir.

▶ Şek.14: 1. Tetik kilidi düğmesi 2. Anahtar tetik 3. Temas elemanı 4. Hazne

Çalıştırmadan önce olası hatalara karşı güvenlik sistemlerini aşağıda açıklandığı şekilde test edin.

1. Çivileri aletten çıkarın ve hazneyi açık bırakın.

2. Batarya kartuşunu takın ve tetik kilidini serbest bırakın.

3. Anahtar tetiği, temas elemanını malzemeye temas ettirmeden çekin.
4. Anahtar tetiği çekmeden temas elemanını malzemeye temas ettirin.

Yukarıda açıklanan 3 ve 4 numaralı vakalarda alet çalışırsa, güvenlik sistemleri arızalı demektir. Aleti kullanmayı derhal durdurun ve yerel servis merkezinizden yardım isteyin.

Çivilerin çalışılması

AUYARI: Bu çivi çakma tabancasını elektrik kablolarını sabitlemek için kullanmayın. Elektrik kablosu montajı için tasarlanmamıştır ve elektrik kablolarının yalıtımlarına hasar vererek elektrik çarp-masına veya yangına neden olabilir.
⚠UYARI: Temas elemanını, çivi tam olarak çakılana kadar malzemenin üzerinde sıkı bir şekilde tutmaya devam edin. İstenmeyen atış, kişisel yaralanmalara neden olabilir.

⚠️DİKKAT: Çalışma sırasında aleti sıkıca tutun.

1. Tetik kilidini serbest bırakın.
2. Temas elemanını malzeme üzerine yerleştirin.
3. Çivi çakmak için anahtar tetiği tamamen çekin.
4. Bir sonraki çiviyi çakmak için parmağınızı anahtar tetikten bir kez çekin ve ardından 2. ve 3. adımları tekrarlayın.

▶ Şek.15: 1. Anahtar tetik 2. Temas elemanı

Temas elemanını malzemeye basılı tutarak aleti bir sonraki yere sürüklemek suretiyle anahtar tetiği çekerek de civileri çakabilirsiniz.

▶ Şek.16

Çivinin başı iş parçası yüzeyinin üzerinde kaldıysa çiviyi, çivi çakma tabancasının başını iş parçasına sıkıca bastırarak çakın.

▶ Şek.17

NOT: Çivi çakma tabancasının başını bastırdığınız halde çivinin başı iş parçası yüzeyinin üzerinde kaldıysa, malzeme çivi çakma tabancası için uygun olmayabilir. Çivi çakma tabancasının bu tip malzemeler üzerinde kullanılmaya devam edilmesi, çivi çakma tabancasının sürücü mekanizmasına zarar verebilir ve/veya çivi çakma tabancasında sıkışmaya neden olabilir.

Boş çalıştırmaya karşı koruma mekanizması

AUYARI: Çivi çakma tabancasını yüklemeden önce parmaklarının anahtar tetiğin veya temas elemanının üzerine yerleştirilmediğinden ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

Haznede çivi şeridi kalmadığında anahtar tetik artık çekilemez. Bu aşamada, hazneye yeni bir çivi şeridi takın. Anahtar tetik tekrar çekilebilir.

Kalan çivilerin kontrol edilmesi

Kalan çivi miktarını gözleme penceresinden kontrol edebilirsiniz.

Kırmızı gösterge, kalan çivi miktarı azaldıkça atış ağzına doğru hareket eder.

▶ Şek.18: 1. Gözleme penceresi 2. Gösterge

Sıkışan civilerin çıkarılması

⚠ UYARI: Sıkışan civileri çıkarmadan önce tetiğin serbest bırakıldığından ve batarya kartuşu ile civilerin çıkarılmış olduğundan daima emin olun.

⚠️ DİKKAT: Sıkışan civileri çıplak elle çıkarmayın. Çivi hazneden fırlayarak yaralanmaya neden olabilir.

Sürücü kılavuzu üzerindeki altıgen başlı cívataları altıgen anahtarla çıkarın.

Sıkışmış civileri çivi kılavuz olduğundan düz uçlu bir tornavida ile çıkarın.

Sürücü kılavuzunu altıgen başlı cívatalarla sabitleyin.

▶ Şek.19: 1. Sürücü kılavuzu 2. Altıgen başlı civata

NOT: Sürücü kılavuzunu sabitledikten sonra düzgün çalıştığını mutlaka kontrol edin. Düzgün çalışmıyorsa altıgen başlı cívataları çıkarın ve sürücü kılavuzunu yeniden takın.

BAKIM

⚠️ DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartılmış olduğundan daima emin olun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Sürücü kılavuzunun değiştirilmesi

İsteğe bağlı aksesuar

Standart olarak verilen sürücü kılavuzunu, oluklu çıta sabitlemek için daha uygun isteğe bağlı sürücü kılavuzu ile değiştirin.

1. Sürücü kılavuzu üzerindeki altıgen başlı civataları altıgen anahtarla çıkarın.
   ▶ Şek.20: 1. Altıgen başlı civata
2. Standart olarak verilen sürücü kılavuzunu aşağı doğru çekerek çıkarın.
   ▶ Şek.21: 1. Standart olarak verilen sürücü kılavuzu

3. İsteğe bağlı sürücü kılavuzunu, kılavuz yuvasının içine yukarı doğru ittirerek takın.
   ▶ Şek.22: 1. İsteğe bağlı sürücü kılavuzu 2. Kılavuz yuvası

4. İsteğe bağlı sürücü kılavuzunu altıgen başlı civa-talarla sabitleyin.

▶ Şek.23: 1. Altıgen başlı civata

İSTEĞE BAĞLI AKSESUARLAR

⚠️DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Civiler
• Sürücü kılavuzu (oluklu çıta sabitlemek için)
  • Orijinal Makita batarya ve şarj aleti

NOT: Listedki parçaların bazıları alet paketi içerisinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

FR © ©

885861D994

EN, FR, DE, IT, NL,

ES, PT, EL, TR

20241024
