GEBRUIKSAANWIJZING AF506 MAKITA

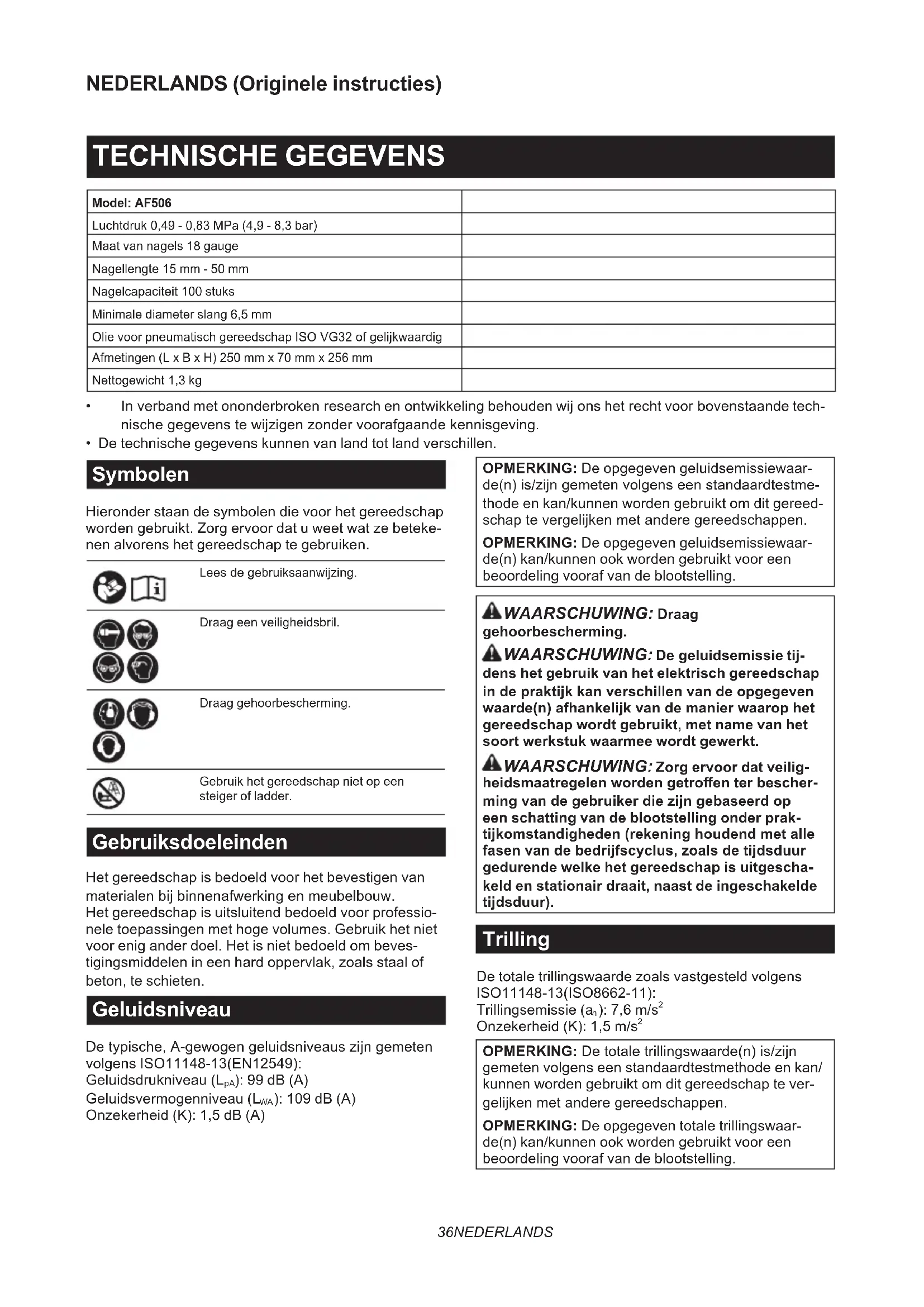

Model: AF506
Luchtdruk 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Maat van nagels 18 gauge
Nagellenge 15 mm - 50 mm
Nagelcapaciteit 100 stuks
Minimale diameter slang 6,5 mm
Olie voor pneumatisch gereedschap ISO VG32 of gelijkwaardig
Afmetingen (L x B x H) 250 mm x 70 mm x 256 mm
Nettogewicht 1,3 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens konnen van land tot land verschillen.

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Draag gehoorbescheming.

Gebruik het gereedschap Niet op een steiger of ladder.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het bevestigen van materialen bij binnenafwerking en meubelbouw. Het gereedschap is uitsluitend bedoeld voor professionele toepassenen met hoge volumes. Gebruik het Niet voor enig ander doel. Het is Niet bedoeld om bevestigingsmiddelen in een hard oppervlak, zoals staal of beton, te schieten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens ISO11148-13(EN12549):

Geluidsdrukniveau (L_pA) : 99 dB (A)

Geluidsvermogenniveau (L_WA) :109 dB (A)

Onzekerheid (K): 1,5 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebrukt voor eenbeoordeling vooraf van de blootstelling.
WAARSCHUWING: Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven Waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zich hebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tijsdsduur gedurende welke het gereedschap isuit geschakeld en stationair draait, naast de ingeschakelde tijsdsduur).

Trilling

De totale trillingswaarde zoals vastgesteld volgens ISO11148-13(ISO8662-11):

Trillingsemissie (a_1) .. 7,6m / s^2

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.

Waarschuwingen voor pneumatisch nagelpistool/nietpistool

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Omwille van uw persoonlijke veiligheid en de juiste werkking en onderhoud van het gereedschap, leest u deze gebruiksaanwijzing alvorens het gereedschap te gebruiken.

Algemene veiligheidswaarschuwingen

1. Al het overige gebruik buiten het beoogde gebruik van dit gereedschap is verboden. Gereedschappen die bevestigingsmiddelen aanbrengen door middel van continu herhaaldelijk schieten of herhaaldelijk schieten mogen uitsluitend worden gebruikt in productietoepassingen.
2. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.
3. Meerdere gezaren. U要去 de veiligheidsinstrumenties lezen en begrijpen voordat u het gereedschap aansluit, loskoppelt, laadt, bedient, onderhoudt, van accessoires voorziet of in de buurt ervan werk. Als u dit Niet doet, kan dat leiden tot ernstig lichamelijk letsel.

4. Houd alle lichaamsdelen, zoals handen, benen, enz.,uit de schietrichting en verzeker u ervan dat het bevestigingsmiddel Niet door het werkstukBeen in een lichaamsdeel kan schieten.

5. Wees bij gelebruik van het gereedschap erop bedacht dat het bevestigingsmiddel kan afketsen en letsel kan veroorzaken.

6. Houd het gereedschap stevig vast en wees voorbereid om de terugslag op te vangen.
7. Alleen vakbekwame gebruikers mogen het bevestigingsgreedschap bedieren.
8. Wijzig het bevestigingsgreedschap Niet. Wijzigingen kannen de efectiviteit van de veiligheidsvoorzieningen verlagen en de risico's voor de gebruiker en/of omstanders vergroten.
9. Gooi de gebruiksaanwijzing Niet weg.
10. Gebruik het gereedschap Niet als het gereed-schap beschadigd is.
11. Wees voorzichtig bij het hanteren van de bevestigingsmiddelen, met name bij het laden en verwijderen, waar dat de bevestigingsmiddelen scherpe punten hebben die letsel konnenveroorzaken.
12. Controller het gereedschap algijd voor gebruik op kapotte, verkeerd aangesloten of versleten onderdelen.
13. Reik Niet te ver. Gebruik uitsluitend op een veilige werkplek. Zorg altijd voor een stevige stand en goede lichaamsbalans.
14. Houd omstandersuitdebuurt(bij het werken op eenplaatsaarwaarschijnlijkmensen voorbijkomen).Zet uwwerkgebiedduidelijk af.
15. Richt het gereedschap nooit op uzelf of andereen.
16. Plaats uw vinger nooit om de trekker wanner u het gereedschap oppakt, wanner u maar een andere werkplek of -positie gaat, en wanner u met het gereedschap loopt où dat de vinger om de trekker tot onbedoelde bediening van het gereedschap kan leiden. Voor gereedschappen waarop de bedieningsfunctie kan worden gekozen, controeert u altijd het gereedschap voor gebruik om er zeker van teijken dat de correcte bedieningsfunctie is gekozen.
17. Draag uitsluitend handschoenen die voldoende gevoel en een veilige bediening van de trekker en alle afstelmogelijkheden bieden.
18. Als u het gereedschap neerlegt, legt u het neer op een vlakke ondergrond. Als u de haak van het gereedschap gebruikt, hangt u het gereed-schap veilig op een stabel oppervlak op.
19. Bedien het gereedschap Niet onder invloed van alcohol, drugs en dergelijke.

Gevaren door projectielen

1. Het bevestigingsgereedschap moet worden losgekoppeld wanneer bevestigingsmiddelen worden verwijderd, afstellenen worden gemaatkt, vastgelopen bevestigingsmiddelen worden verwijderd en accessoires worden verwisseld.
2. Let erijdens gebruik op dat de bevestigingsmidden het materiaal correct penetreren en Niet kuren afkelsen of per ongeluk in de richting van de gebruiker en/of omstanders worden geschoten.

3. Tijdens gebruik kan afval vanaf het werkstuk en het bevestigings-/verzamelsystem worden weggeworpen.

4. Draag tijdens het gebruik van elektrisch gereed-schap algtd een veiligheidsbril om uw ogen te beschemen gegen letsel. De bril要去 voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australie en Nieuw-Zeeland. In Australie en Nieuw-Zeeland is het wette-lik verplicht om tevens een spatschemr te dragen om uw gezicht te beschemen.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddelijkige omgeving van de werkplek.

1. De risico's voor anderen要去en worden beoordeeld door de gebruiker.
2. Wees voorzichtig met gereedschappen zonder contactschoen waar dat deze onbedoeld+kennen worden afgeschoten en letsel+kennen voroorzaken bij de gebruiker en/of omstanders.
3. Zorg er.altijd voor dat het gereedschap veilig op het werkstuk is geplaatst en Niet kan weglijkden.
4. Draag gehoorbescherming om uw oren te beschemmen gegen het uitlaatgeluid en draag hoofdbescheming. Draag tevens lichte maar geen losse kleding. Manchetten要去en dichtgeknoopt zichn of de mouwen要去en worden opgerold. Draag geen stropdas.

Gevaren bij gebruik

1. Houd het gereedschap correct vast: wees voorbereid om normale of plotselinge beweggingen, zoals terugslag, op te vangen.
2. Zorg voor een goede lichaamsbalans en stevige stand.
3. Een geschikte veiligheidsbril moet worden gebruikt en geschikte handschoenen en beschemmende kleding worden aanbevolen.
4. Geschikte gehoorbescherming要去en gedragen.
5. Gebruik de correcte voeding, zoals beschreven in de gebruiksaanwijzing.
6. Gebruik het gereedschap Niet op bewegende platformen of in de laadruimte van vrachtwagens. Door een plotselinge beweging van het platform Aunt u de controle over het gereedschap verliezen en kan letsel wordenveroorzaakt.
7. Ga er.altijd vanuit dat in het gereedschap bevestigingsmiddelen zitten.
8. Werk Niet gehaast en forceer het gereedschap Niet. Hanteer het gereedschap voorzichtig.
9. Zorg ervoor dat u tijdens het gebruik van het gereedschap stevig staat en uw evenwicht goed bewaart. Controller er dat er niemand onder

u staat wanner u op een hoge plaats werkt, en maak de luchtslang vast om gevaarlijke situatives te voorkomen als er plotseling aan worden getrokken of.Deze bekneld raakt.

1. Op daken en andere hogeplaatsen schroeft u bevestigingsmiddelen erin verwijl u voorwaarts beweegt. U glijdt gemakkelijk weg als u bevestigingsmiddelen erin schroeft verwijl uchterwaarts kruipt. Als u bevestigingsmiddelen in een rechtopstaande ondergrond schroeft, werkt u van boven maar beneden. U kurz op deze manier schroeven zonder snel vermoeid te raken.
2. Een bevestigingsmiddel zal krom.gaan of het gereedschap kan vastlopen als u per ongeluk bovenop een ander bevestigingsmiddel of in een knoest in het hout schroeft. Het bevestigingsmiddel kanwegschieten en iemand raken,of het gereed-schap zelf kan gevaarlijk terugslaan. Kies deplaats voor het bevestigingsmiddel met zorg.
3. Laat het geladen gereedschap of de luchtcompressor onder druk, Niet gedurende een lange tijd in de zon liggen. Zorg ervoor dat stof, zand, houtsnippers en vreemde stoffen nicht kuren binnendringen in het gereedschap op deplaats waar u het LAST liggen.
4. Probeer nooit tegelijkkertijd van binnenuit en van buitenaf bevestigingsmiddelen erin te schroeven. De bevestigingsmiddelen können er dwars doorheen schieten of afketsen en een groot gevaar opleveren.

Gevaren door herhalende bedieningen

1. Wanner een gereedschap gedurende een langeijd worden gezruikt, kan de gebruiker een oncomfortabel gevoel ervaren in de handen, Armen, schoulders, nef of andere lichaamsdelen.
2. Bij gebruik van een gereedschap要去 de gebruiker een geschikte en ergonomische houding aannemen. Zorg ervoor dat u stevig staat en vermijd lastige en ongebalancerde houdingen.
3. Als de gebruiker symptomenervaart, zoals aanhoudende of terugkerende ongemakken, pijn, kloppingen, tintelen, gevoelloosheid, brandend gevoel of stijfheid, mag u deze tekenen Niet negeren. De gebruiker dient een vakbekwame zorgmedewerker te raadplegen aangaande zich algemene activiteiten.
4. Het ononderbroken gebruik van het gereedschap kan leiden tot RSI (Repetitive Strain Injury) als gevolg van de terugslag van het gereedschap.
5. Om RSI (Repetitive Strain Injury) te voorkomen, mag de gebruiker Niet te ver reiken of buitensporige kracht uitoefenen. Bovendien moet de gebruiker rusten wonneer hij/zij zich moe voelt.
6. Voer een risicobeordeling uit met betrekking tot het gevaar van zich herhalende bewegingen. Deze要去 zichrichten op skelet-spieraandoingen en dient bij voorkeur te zijn gebaseerd op de aanname dat een afname van de vermoeidheidijdens het werken efectief is in het verminderen van de aandoingen.

Gevaren door accessoires en verbruiksartikelen

1. Koppel de voeding, zoals perslucht, gas of accu alaar gelang van toepassing,naar het gereedschap los alvorens accessoires zoals de contactschoen te verwisselen/ervangen, of het gereedschap af te stellen.

2. Gebruik uitsluitend de grootte en het type accessoires die door de fabrikant worden geleverd.

3. Gebruikuitsluitend smeermiddelen aanbevolen in deze handleiding.

Gevaren door de werkplek

1. Uitglieden, struikelen en vallen zijn de hoofdoorzaken van letsel op de werkplek. Wees bedacht op gladde oppervlakkenveroorzaakt door het gebruik van het gereedschap en tevens op struikelgevaarveroorzaakt door de persluchtslang.
2. Wees extra voorzichtig in een onbekende omgeving. Er{kunnen verborgen gevaren zich, zoals elektriciteits- of andere nutsleidingen.
3. Dit gereedschap is Niet voor gebruik in omgevingen met explosiegevaar en is Niet geisoleerd gegen aanraking van stroomvoerende kabels.
4. Verzeker uervaan dat er geen elektriciteitskabels, gasleidingen, enz. zich die een gevaarlijke situatie zouden können veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.
5. Houd uw werkplek schoon en zorg voor goede verlichting. Op een rommelige of donkere werkplek gebeuren vaker ongevallen.
6. Er könnenplaatselijk regels gelden met betrekking tot geluid, waaraan u zich dient te houdendoor de geluidsproductie onder het voorgeschreve niveau te houden. In bepaalde geallen moeten geluidsschermen worden gebruikt om het geluidsniveau te beperken.

Gevaren door stof en uitlaatgassen

1. Controleer alkijd de omgeving. De lucht die het gereed-schap uitstoot, kan stof of voorwerpen wegblazen die de gebruiker en/of omstanders+kunnen raken.
2. Richt de uitlaat zodanig dat in een zeer stoffige omgeving het opwerpen van stof minimaal is.
3. Als stof of voorwerpen worden uitgestoten in de werkomgeving, vermindert u de uitstoot zo veel möglichk om de gezondheidsrisico's en kans op letsel te verkleinen.

Gevaren door geluid

1. Onbeschemde bloatstelling aan hoge geluidsniveaus kan leiden tot permanente en onherstelbare gehoorschade en andere problemen zoals tinnitus (sis-, fluit-, brom- of pieptonen in hetoor).
2. Voer een risicobeoordeling uit met betrekking tot gevaren door geluid op de werkplek en tref geschikte beheersmaatregelen voor deze geziven.
3. Geschekte methoden om het risico te verkleinen zijn onder andere het gebruik van dampingsmaterialien die voorkomen dat werkstukken 'meezingen'.
4. Gebruik geschikte gehoorbescherming.
5. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van het geluidsniveau te voorkomen.
6. Tref geluidsverminderende maatregelen, bijvoorbeeld door het werkstuk op geluiddempende ondersteuning teplaatsen.

Gevaren door trillingen

1. De trillingsemissieijdens gebruik is afhankelijk van de grijpkracht, de contactdruk, de werkrichting, de afstelling van de voeding, het werkstuk en de ondersteuning van het werkstuk. Voer een risicoboeorde-ling uit met betrekking tot bevaren door trillingen

en tref geschikte beheersmaatregelen voor deze gevaren.

1. Bootstelling aan trillingen kan onherstelbare schade aanrichten aan de zenuwen en bloedvaten van de handen en armen.
2. Draag warme kledingijdens het werkden onder koude omstandigheden, en houd uw handen warm en droog.
3. U kurz gevoelloosheid, tintelen, pijn of verdroging van de huid van uw vingers of handen ervaren. Vraag een vakbekwame bedrijfsarts om medisch advies aangaande uw algemene activiteiten.
4. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van de trillingsniveauaus te voorkomen.
5. Houd het gereedschap vast met een lichte, maar观望igere grep ook dat het risico door trillingen doorgaans groter is wonneer de grijpkracht hoger is.

Aanvullende waarschuwingen voor pneumatische gereedschappen

1. Perslucht kan ernstig letsel veroorzaken.
2. Sluit altijd de luchttoevoer af en koppel het gereedschap los van de luchttoevoer wonneer u het Niet gebruikt.
3. Koppel het gereedschap algtd los van de persluchttoevoer voordat u accessoires verwisselt, afstellingen en/of reparationsuitvoert, en het gereedschap verplaatst van de ene werkplek maar de andere.
4. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.
5. Richt de perslucht nooit op uzelf of iemand anders.
6. Een zwiepende slang kan ernstig letsel ver-oorzaken. Controller alkijd op beschadigde of losse slangen of koppelingen.
7. Draag een pneumatisch gereedschap nooit aan zich slang.
8. Sleep een pneumatisch gereedschap nooit aan zich slang.
9. Bij gebruik van pneumatische gereedschappen mag u nooit de maximumwerkdruk (ps max) overschrijden.
10. Pneumatische gereedschappen mogen uitsluitend worden gevoed door perslucht van de laagste druk die vereist is voor de werkwijze om het geluids- en trillingsniveau te verlagen en de slijtage te minimisieren.
11. Als zuurstof of brandaar gas worden gebruikt om pneumatische gereedschappen te bedieren, ontstaat brand- en explosiegevaar.
12. Wees voorzichtig bij het gebruik van pneumatiche gereedschappen aangezien het gereed-schap koud kan worden waardoor de grip en controle+kunnen afnemen.

Veiligheidsvoorzieningen

1. Controller voor gebruik dat alle veilighheidssystemen goed werken. Het gereedschap mag Niet werken als alleen de trekkerschakelaar worden ingeknepen of als alleen de contactschoen op het hout worden gedrukt. Het gereedschap mag alleen werken als beiden handelingen tegelijkertijd worden uitgevoerd. Test op maybele defecte werkung wanner geen bevestigingsmiddelen zichn geladen en de aandrukker helemaal uitgetrokken is.

2. De trekker vastzetten in de AAN-stand is zeer gevaarlijk. Probeer nooit de trekker vast te zetten.

3. Probeer Niet de contactschoen of een andere veiligheidsvoorziening voortdurend ingedrukt te honden met tape of draad. Dit kan leiden tot de dood of ernstig letsel.

Service

1. Voer reinigings- en onderhoudswerkzaamheden onmiddelijk uit nadat u staat bent met werken. Houd het gereedschap in optimale conditie. Smeer bewegende delen om roesten te voorkomen en slijtage door wrijving te minimalisieren. Veeg alle stof van de onderdelen af.
2. Vraag een erkend Makita-servicecentrum regelmatig het gereedschap te inspecteren.
3. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen onderhoud en reparations te worden uitgevoerd door een erkend Makita-servicecentrum, en alttijd met gebruikmaking van originele Makita-verbangingsonderdelen.
4. Houd u aan deplaatselijke regelgeving bij het verwerken van het gereedschap.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden dooreen vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle visilheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het Niet naleven van de visilheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE ONDERDELEN

▶ Fig.1: 1. Trekker 2. Haak 3. Neusadapter (contact-schoen) 4. Magazijn

BEVESTIGEN

De compressor selecteren

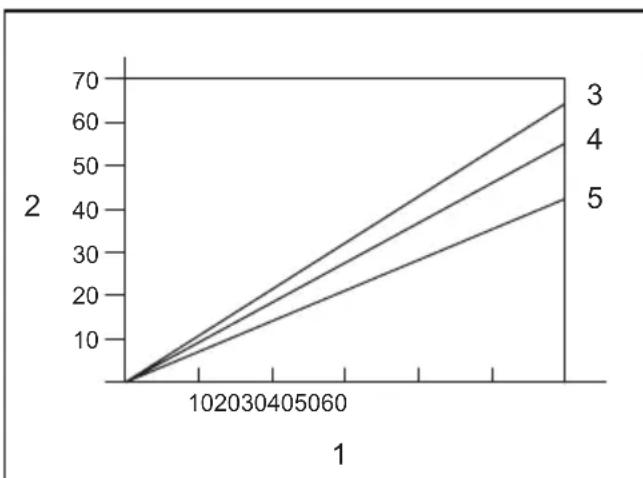

1. Nagelsnelheid (aantal per minuut) 2. Compressor luchtopbrengst per minuut (L/min) 3.0,83 MPa (8,3 bar) 4.0,74 MPa (7,4 bar) 5.0,64 MPa (6,4 bar)

De luchtcompressor要去 voldoen aan de vereisten van EN60335-2-34.

Gebruik een compressor die ruimschoots voldoende druk en luchtopbrengst levert om een rendabele werk-king te garanderen. De grafiek toont de verhouding tussen de nagelsnelheid, de toepasselijkde druk en de luchtopbrengst van de compressor.

Bijvoorbeeld, wonneer u nagelt met een freiendentie van ongeveer 60 keer per minuut bij een druk van 0,74 MPa (7,4 bar), is een compressor met een luchtopbrengst vaneer dan 55 liter/minuut vereist.

Wanneer de aangevoerde luchtdruk de nominale druk van het gereedschap overschrijdt, dienen drukregelaarste worden gebruikt om de luchtdruk te verlagen tot de nominale druk. Als u dit Niet doet, bestaat gevaar voor ernstig letsel van de gebruiker van het gereedschap of van personen in de buurt.

De luchtslang selecteren

ALETOP: Een lage luchtopbrengst van de compressor, een te lange luchtslang of een luchtslang met een Kleinere diameter in verhouding tot de nagelsnelheid, hunnen leiden tot een verminderde nagelkracht van het gereedschap.

Fig.2

Gebruik een zo groot en kort möglichke persluchtslang om verzekerde te zijn van ononderbroken en efficien nagelen.

Als het interval tussen twee nagels 0,5 seconde is, wordt bij een luchtdruk van 0,49 MPa (4,9 bar), een persluchtslang met een binnendiameter vaneer dan 6,5 mm en een lengte van minder dan 20m aanbevolen. Persluchtslangen moeten een nominale minimumwerkdruk hebben van 1,03 MPa (10,3 bar) of 150 percent van de maximumdruk die door het systeme worden geleverd, alaar gelang welke hoger is.

Smering

Fig.3

Om van maximale prestaties verzekerde te zijn, monteert u een luchtset (smeerinrichting, drukregelaar, luchtfilter) zo zich möglich bij het gereedschap. Stel de smeerinrichting zodenig in dat voor iedere 50 nagels een druppel smeerolie worden geleverd.

Als geen luchtset worden gebruikt, smeert u het gereed-schap met olie voor pneumatisch gereedschap door 2 (twee) of 3 (drie) druppels in de luchtslangkoppeling aan te brengen. U dient dit voor en na ieder gebruik te doen.

Voor een goede smering moet het gereedschap enkele keren worden bediend nadat de olie voor pneumatisch gereedschap is aangebracht.

Fig.4: 1. Olie voor pneumatisch gereedschap

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Koppel aktijd de slang los voordat u het gereedschap afstelt of de werkig ervan controleert.

De nageldiepte instellen

Fig.5: 1. Steknap

Om de nageldiepte af te stellen, draait u de instelknop. De nageldiepte is het grootst wanneer de instelknop zo ver möglichk in richting A, aangegeven in de afbeelding, is gedraaid. De diepte worden geringer naarmate de instelknop in richting B worden gedraaid.

Als de nagels Niet diep genoeg worden geschoten, zichs nicht terwijl de instelknop zo ver möglichk in richting A is gedraaid, verhoegt u de luchtdruk.

Als de nagels te diep worden geschoten ondanks dat de instelknop zo ver möglichk in richting B is gedraaid, verlaagt u de luchtdruk.

Algemeen gesproken, gaat het gereedschap langer mee als het worden gezruikt met een lagere luchtdruk en de instelknop is ingesteld op een grotere nageldiepte.

Haak

ALET OP: Hang het gereedschap Niet op aan de haak op een hoge plaat of op een möglichk instabiele plaat.

ALET OP: Hang de haak Niet aan uw broekriem. Als het nagelpistool per ongeluk valt, kan het een nagel schieten waardoor persoonlijk letsel kan ontstaan.

Fig.6
Fig.7: 1.Haak

De haak is handig om het gereedschapijdelijk aan op te hangen.

Luchtblazer

ALET OP: Richt de uitsroomopening van de luchtblazer Niet op iemand. Houd verder uw handen en voeten uit de buurt van de uitsroomopening. Als per ongeluk op de knop van de luchtblazer worden gedrukt, kan persoonlijk letsel ontstaan.
ALET OP: Controller alsijd uw omgeving voordat u de luchtblazer gebruikt. Weggeblazen stof of voorwerpen hunien iemand raken.
ALET OP: Sluit de luchtslang Niet aan en koppel hem Niet los terwijl u op de knop van de luchtblazer drukt.

De lucht die worden aangevoerd maar het gereedschap, kan tevens worden gebruikt als een luchtblazer. U kunt het werkgebied schoonblazen door op de knop achterop de handgreep te drukken.

Fig.8: 1.Knop

KENNISGEVING: Na gebruik van de luchtblazer, is de schroefkracht van het gereedschap tijdelijk lager. Wacht in dat geval totdat de luchtdruk waar is opgebouwd.

KENNISGEVING: Voer eerst proefblazen uit als u de luchtblazer wilt gebruiken onmiddelijk nadat olie is aangebracht. Mogelijk worden oliespetters tezamen met de lucht eruit geblazen.

MONTAGE

ALET OP: Koppel altijd de slang los voordat u enige werkzaamheden aan het gereedschapuitvoert.

Nagels laden

ALET OP: Gebruik nagels van bezelfde soort, grotte en uniforme lenghte wanner u nagels in het magazijn laadt.

1. Trek aan de schuif verwijl u de hendel omlaag gedrukt houdt om het magazijn te openen.
   Fig.9: 1. Hendel 2. Schuif
2. Lijn de punt van de nagelsuit met de groef van het magazijn en duw de nagelsaar de schietmond.
   Fig.10: 1. Nagel 2. Groef 3. Schietmond
3. Sluit de schuif tot denen wird vergrendeld.

ALET OP: Plaats uw vinger Niet op de glijgoot van de schuif. Uw vinger kan bekneld komen te zitten in de schuif.
ALETOP: Als het gereedschap Niet worden gebruikt, verwijdert u alle nagelsuit het magazijn en sluit u de schuif.

Neusadapter

Om te voorkomen dat het oppervlak van het werkstuk wordenbekrast of beschadigd,brengt u de neusadapteren aan.
Fig.11: 1. Neusadapter 2. Contactschoen

Een reserve neusadapter worden bewaard op deplaats aangegeven in de afbeelding.

De luchtslang aansluten

ALET OP: Leg uw vinger Niet om de trekker terwijl u de luchtslang aansluit.
▶ Fig.13: 1. Mannelijke luchtslangkoppeling 2. Vrouwelijkke luchtslangkoppeling

Bevestig de rouwelijke luchtslangkoppeling op de slang aan de mannelijke luchtslangkoppeling op het gereedschap. Controller of de rouwelijke luchtslangkoppeling stevig op+zijnplaats vergrendeld is nadat deze is aangebracht op de mannelijke luchtslangkoppeling.

Een luchtslangkoppeling dient op of zich bij het gereed-schap te worden aangebracht zodate de luchtdruktank ontlast za worden wonneer de luchttoevoerkoppeling worden losgemaakt.

BEDIENING

ALET OP: Verzeker u ervan dat alle veiligheids-voorzieningen in werkende staat verkeren voordat u het gereedschap gebruikt.

De correcte werkung controleren voor gehruik

Controleer voor gebruik altijd de volgende punten.

• Verzeker u ervan dat het gereedschap Niet gaat werkken door alleen maar de luchtslang aan te sluiten.
• Verzeker u ervan dat het gereedschap Niet gaat werken door alleen maar de trekker in te knijpen.
• Verzeker u ervan dat het gereedschap Niet gaat werken door alleen maar de contactschoen gegen het werkstuk te drukken zonder de trekker in te knijpen.

Nagels schieten

Om een nagel te schieten, drukt u de contactschoen gegen het werkstuk en knijpt u de trekker in.

Fig.14

ALETOP: MET DE TREKKER IN DE HALFINGEKNEPEN STAND kan het gereedschap onverwachtst een nagel schieten als de contactschoen door de terugslag nogmaals in aanraking komt met het werkstuk of een ander oppervlak.

Om dergelijk per ongeluk schieten van een nagel te voorkomen, gaat u als volgt te werk:

• Druk de contactschoen Niet met buitensporige kracht gegen het werkstuk.
• Knijp de trekker helemaal in en houd hem ingeknepen gedurende 1 tot 2 seconden nadat de nagel is geschoten.

Vastgelopen nagels verwijderen

WAARSCHUWING: Koppel de slang altoj los voordat u nagels verwijdert.
ALET OP: Gebruik geen verrormde nagels of strippen nagels. Als u dit toch doet, worden de nagels nicht goed aangevoerd.

1. Open de schuif en verwijder de nagels uit het magazijn.
   Fig.15
2. Terwijl de schuif open worden gehonden, trekt u aan de vergrendeling om de deur te openen en verwijdert u cervolgens de nagels.
   Fig.16: 1. Vergrendeling 2. Deur

ONDERHOUD

ALET OP: Koppel de slang.altijd los voordat u probeert inspectie- of onderhoudswerkzaamhedenuit te voeren.
KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kuren verkleuring, cervormingen en barsten worden veroorzaakt.

Nagels

Wees voorzichtig bij het hanteren van de nagelstrippen en de doos ervan. Als de nagelstrippen grof behandeld worden, hunnen ze verrorm worden waardoor een slechte nagelaanvoer ontstaat.
Voorkom dat nagels worden opgeslagen in een zeer vochtige of warme ruimte of op een plek die is blootgesteld aan direct zonlicht.

Het nagelpistool onderhoden

Controleer voor gebruik het gereedschap algijd eerst op algehele conditie en loszittende schroeven. Draai deze zo nodig vast.

Inspecteer het gereedschap dagelijks met losgekoppelde persluchtslang op vrije beweging van de contactsohen en trekker. Gebruik het gereedschap Niet als de contactschoen of de trekker vastloopt of klemt.

Wanneer het gereedschap gedurende een lange tijd Niet gebruiktGaat worden, smeert u het gereedschap met olie voor pneumatisch gereedschap en bewaart u het gereedschap op een veilige plaats. Voorkom blootstelling aan direct zonlicht en/of een vochtige of warme omgeving.

Fig.17

Onderhoud van de compressor, persluchtinstallatie en luchtslang

Tap na gebruik alkijd de compressortank en het luchtfilter af.
Als vocht in het gereedschap terechtkommen,+kunnen de prestaties verslechteren en kan het gereedschap defect raken.

Fig.18: 1.Aftapkraantje
Fig.19: 1. Luchtfilter

Controleer regelmatig of er voldoende olie voor pneumatisch gereedschap zit in de smeerinrichting van de persluchtinstallatie. Als onvoldoende smering plaatsvindt, slijten de O-ringen snel.

▶ Fig.20: 1. Smeerinrichting 2. Olie voor pneumatisch gereedschap

Houd de luchtslang uit de buurt van ditte (meer dan 60^ ) en chemicalien (thinner, sterke zuren of basen). Houd de slang ook uit de buurt van obstakels waaraan deze tijdens het gebruik zou kunnen blijven haken. Houd de slang ook uit de buurt van scherpe randen enplaatsen die beschadiging of schuurplekken op de slang konnen veroorzaken.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatslijke Makita-servicecentrum.

Nagels
Luchtslang
Veiligheidsbril

OPMERKING: Sommige items op de lijst+kunnen zijn inbegrepen in de doos van het gereedschap als standardtoebehoren. Deze+kunnen van land tot land verschillen.
