MANUAL DE USUARIO DST221RTJ MAKITA

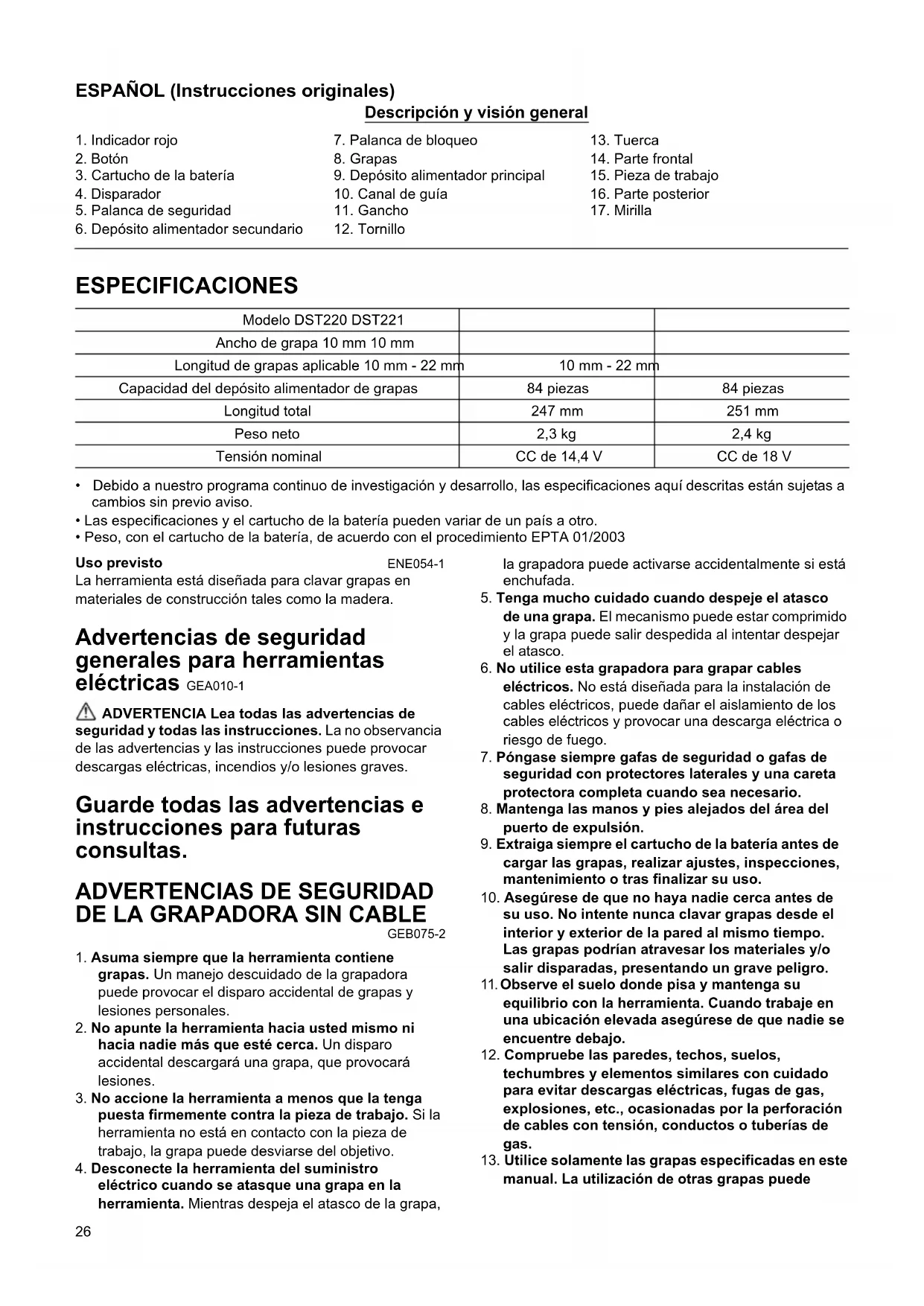

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí descritas están sujetas a cambios sin previo aviso.

• Las especificaciones y el cartucho de la batería pueden variar de un país a otro.

• Peso, con el cartucho de la batería, de acuerdo con el procedimiento EPTA 01/2003 Uso previsto ENE054-1 La herramienta está diseñada para clavar grapas en materiales de construcción tales como la madera. Advertencias de seguridad generales para herramientas eléctricas GEA010-1 ADVERTENCIA Lea todas las advertencias de seguridad y todas las instrucciones. La no observancia de las advertencias y las instrucciones puede provocar descargas eléctricas, incendios y/o lesiones graves. Guarde todas las advertencias e instrucciones para futuras consultas.

ADVERTENCIAS DE SEGURIDAD

1. Asuma siempre que la herramienta contiene

grapas. Un manejo descuidado de la grapadora puede provocar el disparo accidental de grapas y lesiones personales.

2. No apunte la herramienta hacia usted mismo ni

hacia nadie más que esté cerca. Un disparo accidental descargará una grapa, que provocará lesiones.

3. No accione la herramienta a menos que la tenga

puesta firmemente contra la pieza de trabajo. Si la herramienta no está en contacto con la pieza de trabajo, la grapa puede desviarse del objetivo.

4. Desconecte la herramienta del suministro

eléctrico cuando se atasque una grapa en la herramienta. Mientras despeja el atasco de la grapa, la grapadora puede activarse accidentalmente si está enchufada.

5. Tenga mucho cuidado cuando despeje el atasco

de una grapa. El mecanismo puede estar comprimido y la grapa puede salir despedida al intentar despejar el atasco.

6. No utilice esta grapadora para grapar cables

eléctricos. No está diseñada para la instalación de cables eléctricos, puede dañar el aislamiento de los cables eléctricos y provocar una descarga eléctrica o riesgo de fuego.

7. Póngase siempre gafas de seguridad o gafas de

seguridad con protectores laterales y una careta protectora completa cuando sea necesario.

8. Mantenga las manos y pies alejados del área del

puerto de expulsión.

9. Extraiga siempre el cartucho de la batería antes de

cargar las grapas, realizar ajustes, inspecciones, mantenimiento o tras finalizar su uso.

10. Asegúrese de que no haya nadie cerca antes de

su uso. No intente nunca clavar grapas desde el interior y exterior de la pared al mismo tiempo. Las grapas podrían atravesar los materiales y/o salir disparadas, presentando un grave peligro.

11. Observe el suelo donde pisa y mantenga su

equilibrio con la herramienta. Cuando trabaje en una ubicación elevada asegúrese de que nadie se encuentre debajo.

12. Compruebe las paredes, techos, suelos,

techumbres y elementos similares con cuidado para evitar descargas eléctricas, fugas de gas, explosiones, etc., ocasionadas por la perforación de cables con tensión, conductos o tuberías de gas.

13. Utilice solamente las grapas especificadas en este

manual. La utilización de otras grapas puede

3. Cartucho de la batería

5. Palanca de seguridad

6. Depósito alimentador secundario

7. Palanca de bloqueo

9. Depósito alimentador principal

15. Pieza de trabajo

Modelo DST220 DST221 Ancho de grapa 10 mm 10 mm Longitud de grapas aplicable 10 mm - 22 mm 10 mm - 22 mm Capacidad del depósito alimentador de grapas 84 piezas 84 piezas Longitud total 247 mm 251 mm Peso neto 2,3 kg 2,4 kg Tensión nominal CC de 14,4 V CC de 18 V27 ocasionar un mal funcionamiento de la herramienta.

14. No manipule la herramienta ni intente utilizarla

para ningún otro fin que no sea clavar grapas.

15. No utilice la herramienta sin grapas. Se acortará la

vida útil de la herramienta.

16. Pare inmediatamente la operación de grapado si

nota algo incorrecto o fuera de lo normal en la herramienta.

17. Nunca clave grapas en materiales que puedan

permitir que la grapa los perfore y salga despedida como un proyectil.

18. Nunca accione el interruptor disparador y la

palanca de seguridad al mismo tiempo hasta que esté preparado para grapar piezas de trabajo. Deje que la pieza de trabajo ejerza presión sobre la palanca de seguridad. Nunca impida su funcionamiento fijando la palanca de seguridad hacia atrás ni tirando de ella con la mano.

19. No manipule nunca la palanca de seguridad.

Compruebe el funcionamiento correcto de la palanca de seguridad frecuentemente. GUARDE ESTAS INSTRUCCIONES. ADVERTENCIA: No deje que la comodidad o la familiaridad con el producto (a base de utilizarlo repetidamente) sustituya la estricta observancia de las normas de seguridad del producto en cuestión. El MAL USO o la no observancia de las normas de seguridad expuestas en este manual de instrucciones pueden ocasionar graves daños corporales.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES ENC007-7

PARA EL CARTUCHO DE LA

1. Antes de utilizar el cartucho de la batería, lea

todas las instrucciones y referencias de precaución que se encuentran en (1) el cargador de baterías, (2) la batería y (3) el producto que utiliza la batería.

2. No desmonte el cartucho de la batería.

3. Si el tiempo de funcionamiento es excesivamente

corto, deje de utilizar la herramienta de inmediato. De lo contrario, existe el riesgo de sobrecalentamiento, quemaduras e incluso explosión.

4. Si se produce contacto ocular con electrolito,

enjuáguese los ojos con agua limpia y acuda de urgencia al médico. Corre el riesgo de perder la visión.

5. No cortocircuite el cartucho de la batería:

(1) No toque los terminales con material conductor. (2) Evite guardar el cartucho de la batería en un recipiente con otros objetos metálicos, como clavos, monedas, etc. (3) No exponga el cartucho de la batería al agua o a la lluvia. Un cortocircuito puede provocar un elevado flujo de corriente, sobrecalentamiento, quemaduras o incluso una avería.

6. No almacene la herramienta ni el cartucho de la

batería en lugares donde la temperatura supere los 50°C (122°F).

7. No queme el cartucho de la batería aunque esté

gravemente dañado o completamente gastado. El cartucho de la batería puede explotar si entra en contacto con fuego.

8. Procure que la batería no sufra golpes ni caídas.

9. No utilice una batería dañada.

GUARDE ESTAS INSTRUCCIONES. Consejos para conseguir una mayor duración de la batería

1. Cargue la batería antes de que se descargue por

completo. Cuando observe que la herramienta tiene menos potencia, deje de utilizarla y cargue el cartucho de la batería.

2. No recargue nunca un cartucho de batería

completamente cargado. La sobrecarga acorta la vida útil de la batería.

3. Cargue el cartucho de la batería a una temperatura

ambiente que oscile entre 10°C y 40°C (50°F - 104°F). Antes de cargar un cartucho de batería caliente, deje que se enfríe.

4. Cargue la batería una vez cada seis meses si no la

utiliza durante un período de tiempo prolongado.

FUNCIONAMIENTO PRECAUCIÓN:

• Antes de ajustar o de comprobar la herramienta, asegúrese siempre de que está apagada y de que la batería ha sido extraída. Instalación o extracción del cartucho de la batería (Fig. 1)

• Apague siempre la herramienta antes de instalar o extraer el cartucho de la batería.

• Para quitar el cartucho de la batería, mantenga pulsado el botón de la parte frontal del cartucho y retírelo.

• Para instalar el cartucho de la batería, alinee la lengüeta situada en el cartucho de la batería con la ranura del alojamiento e insértela. Insértela siempre completamente hasta que quede firmemente sujeta y se bloquee con un clic. Si puede ver el indicador rojo de la zona superior del botón, significa que el cartucho no está completamente bloqueado. Instálelo completamente hasta que el indicador rojo quede oculto. De lo contrario, el cartucho puede desprenderse accidentalmente de la herramienta y causar lesiones al operario o a alguna persona que se encuentre cerca.28

• No haga fuerza al insertar el cartucho de la batería. Si no se inserta suavemente, significa que no lo está instalando correctamente. Sistema de seguridad (Fig. 2) Asegúrese de que todos los sistemas de seguridad están en condiciones de funcionamiento antes de su utilización. La herramienta no debe funcionar si sólo se tira del disparador o si sólo se presiona la palanca de seguridad contra la madera. Solamente debe funcionar cuando se realicen ambas acciones. Pruebe si el funcionamiento es incorrecto con una herramienta descargada y apuntada en la dirección opuesta a usted y a cualquier otra persona que pueda estar a su alrededor. NOTA:

• Existe la posibilidad de que la herramienta funcione un instante cuando sólo se tira del disparador. Esto no indica un problema. En ese caso, apunte la herramienta en la dirección opuesta a usted y a cualquier persona que pudiera estar alrededor. Libere i tire del disparador de nuevo para asegurarse de que los sistemas de seguridad funcionan correctamente. MONTAJE PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de realizar cualquier trabajo en la grapadora. Grapas

• Maneje las grapas y su caja con cuidado. Si las grapas se han manipulado bruscamente, pueden estar deformadas, lo que causaría una mala alimentación de grapas o atascos.

• Evite almacenar grapas en un lugar muy húmedo o caluroso o en un lugar expuesto a la luz solar directa. PRECAUCIÓN:

• No utilice grapas diferentes de las indicadas en este manual o grapas que parecen dañadas, dobladas, oxidadas o corroídas.

• No inserte grapas de tamaño diferente simultáneamente en el depósito alimentador, ya que se provocaría una mala alimentación o atascos. Carga de grapas Extraiga el cartucho de la batería. Pulse la palanca de bloqueo en la parte posterior del depósito alimentador secundario y deslice el depósito alimentador secundario hacia atrás. (Fig. 3) Cargue grapas en el depósito alimentador principal con sus patas mirando hacia arriba. Deslice el depósito alimentador secundario hacia delante. (Fig. 4) Para fijar el depósito alimentador secundario en su lugar, enganche la palanca de bloqueo en la parte posterior del depósito alimentador secundario. PRECAUCIÓN:

• Con el depósito alimentador cargado, si la herramienta se sujeta hacia abajo y se abre el depósito alimentador secundario, las grapas pueden caer y ser un peligro para cualquier persona u objeto que esté debajo. Tenga esto en cuenta especialmente cuando trabaje en ubicaciones elevadas. Descarga de grapas PRECAUCIÓN:

• Cuando extraiga grapas, asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y el cartucho de la batería se haya extraído de la grapadora. Un disparo incorrecto puede provocar daños personales y materiales. Extraiga el cartucho de la batería. Pulse la palanca de bloqueo y deslice el depósito alimentador hacia atrás. (Fig. 3) Retire las grapas de la apertura del depósito alimentador. (Fig. 5) Gancho PRECAUCIÓN:

• Asegúrese siempre de que sus dedos no estén sobre el disparador o la palanca y que el cartucho de la batería se haya extraído antes de usar el gancho. (Fig. 6) PRECAUCIÓN:

• No cuelgue el gancho del cinturón. Si la grapadora se cae, lo que puede suceder si el gancho se sale de su lugar accidentalmente, se puede provocar un disparo accidental y lesiones personales. El gancho es útil para colgar la herramienta. Puede instalarse en cualquier lado de la herramienta. Para instalar el gancho, insértelo en una de las ranuras situadas a ambos lados de la herramienta y, a continuación, fíjelo con un tornillo. Para extraerlo, afloje el tornillo y quítelo. (Fig. 7) MANEJO Ajuste de profundidad (Fig. 8) Si las grapas se clavan demasiado o demasiado poco, ajuste la profundidad de clavado girando la tuerca de la parte inferior de la herramienta. Para una mayor profundidad de clavado de las grapas, gire la tuerca en el sentido de las agujas del reloj. Para una menor profundidad de clavado, gire la tuerca en el sentido contrario a las agujas del reloj. Tenga en cuenta que la tuerca debe girarse en incrementos de 90° (1/4 de giro) de forma que la ranura de la tuerca quede paralela con el depósito alimentador. Grapado (Fig. 9) Coloque la abertura de la herramienta por la que se disparan las grapas plana sobre el material que se debe fijar y sujete la herramienta firmemente contra el material. A continuación tire de la palanca y después tire completamente del disparador para grapar. La empuñadura tiene una forma que permite sujetar la herramienta firmemente con el dedo índice y el pulgar. Tras clavar una grapa, asegúrese de soltar totalmente el disparador. Si la cabeza de la grapa sobresale de la superficie del material que desea grapar, grape mientras sujeta el cabezal de la grapadora firmemente. (Fig. 10)29 NOTA:

• El uso continuo de la grapadora con la cabeza de las grapas clavadas sobresaliendo del material que se grapa puede causar daños en el resorte de empuje de la grapadora y atascos en la grapadora, etc. Comprobación de las grapas restantes (Fig. 11) PRECAUCIÓN:

• No utilice la herramienta sin grapas. Se acortará la vida útil de la herramienta. Existe una útil mirilla en el lado derecho de la herramienta (cuando se mira la herramienta desde la parte frontal). Utilice esta mirilla para comprobar si hay grapas en el depósito alimentador. Cuando no se puedan ver grapas a través de la mirilla, cargue grapas en el depósito alimentador. Extracción de grapas atascadas ADVERTENCIA:

• Asegúrese siempre de que el disparador se haya soltado y que el cartucho de la batería se haya extraído antes de retirar las grapas atascadas. Extraiga el cartucho de la batería de la grapadora. (Fig. 5) Pulse la palanca de bloqueo en la parte posterior del depósito alimentador secundario y deslice el depósito alimentador secundario hacia atrás. Retire las grapas atascadas que permanecen dentro de la apertura desde la que se disparan grapas, tal como se muestra. MANTENIMIENTO PRECAUCIÓN:

• Asegúrese de apagar siempre la herramienta y extraer el cartucho de la batería antes de intentar realizar cualquier trabajo de inspección o mantenimiento en ella.

• Nunca utilice gasolina, benceno, disolvente, alcohol o un producto similar. Se puede provocar una decoloración, una deformación o grietas. Para conservar la SEGURIDAD y la FIABILIDAD del producto, los trabajos de reparación y otros trabajos de mantenimiento y ajuste deberán ser realizados en centros de servicio autorizados de Makita, utilizando siempre repuestos Makita. ACCESORIOS OPCIONALES PRECAUCIÓN:

• Se recomienda el uso de estos accesorios o complementos con la herramienta Makita especificada en este manual. El uso de otros accesorios o complementos puede conllevar el riesgo de ocasionar daños corporales. Utilice los accesorios o complementos solamente para su fin establecido. Si necesita cualquier ayuda para obtener más información relativa a estos accesorios, pregunte a su centro de servicio Makita local.

• Diversos tipos de baterías y cargadores originales de Makita

• Gafas de seguridad NOTA:

• Algunos elementos de la lista se pueden incluir en el paquete de la herramienta como accesorios estándar. Pueden ser diferentes de un país a otro. Ruido ENG905-1 Nivel de ruido típico de ponderación A establecido según EN60745: Nivel de presión de sonido (L

): 82 dB (A) Nivel de potencia de sonido (L

): 93 dB (A) Incertidumbre (K): 3 dB (A) Utilice protección para los oídos. Vibración ENG900-1 Valor total de vibración (suma de vectores triaxiales) establecido según la EN60745: Emisión de vibraciones (a

• El valor de emisión de vibraciones se ha medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas.

• El valor de emisión de vibraciones declarado también se puede usar en una evaluación preliminar de la exposición. ADVERTENCIA:

• La emisión de vibraciones durante el uso de la herramienta eléctrica puede diferir del valor de emisiones declarado, dependiendo de las formas en que se utiliza la herramienta.

• Asegúrese de identificar las mediciones correctas para proteger al operario, que se basan en una estimación de la exposición en condiciones de uso reales (teniendo en cuenta todas las partes del ciclo de operaciones, como los momentos en los que la herramienta está apagada y cuando funciona al ralentí además del tiempo en que está activado el interruptor). Sólo para los países europeos ENH101-15 Declaración de conformidad de la CE Nosotros, Makita Corporation, en calidad de fabricante responsable, declaramos que las siguientes máquinas Makita: Designación de la máquina: Grapadora sin cable Nº de modelo/Tipo: DST220, DST221 son de producción serie y Cumplen con las siguientes Directivas europeas: 2006/42/CE Y se han fabricado de acuerdo con los siguientes estándares o documentos estandarizados: EN6074530 La documentación técnica la conserva nuestro representante autorizado en Europa, que es: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra
